第8章元件原理图库PCB元件封装库和集成元件库
PCB元件封装库和集成元件库
[1] 【 】输入栏用来设置元件标号，例如：芯片标号通 常设置为U?，电阻标号设置为R?，电容标号设置为C?， 电感标号设置为L?，三极管标号通常设置为Q？等， 这里的问号将使得自定义的元件在原理图中放置的时 候，可以使用原理图中的自动注释功能，即元件标识 符的数字会以自动增量改变，例如：U1，U2，U3等。 这里，P89c52x2芯片属于芯片，因此此处设置为U?， 并确定【】复选框被选中，那么元件序号将在原理图 中显示；如果不选中复选框，那么元件序号将不在原 理图中显示出来。
•
按钮：用来将元件列表中选中的元件放置到当前
打开的电路原理图中。
•
按钮：用来将新建的原理图元件添加到当前的
元件原理图库文件中。
•
按钮：用来将元件列表中已选中的元件删除。
•
按钮：用来对元件列表中选中的元件进行编辑。
[2] 别名列表区域。别名列表区域的功能是用来对元件列 表中选中元件的别名进行管理，它包括一个别名列表和
图8-3 元件原理图库编辑器
8.1.2 工作面板 在元件原理图编辑器的【 】工作面板中，设计人
员可对元件原理图库中的元件进行管理，例如执行新 建、编辑、复制、粘贴、删除原理图元件等操作。
单击元件原理图编辑器界面右下角工作面板区的 【】标签，选择其中的【 】子菜单，系统将弹出【 】 工作面板。
元件列表区域 别名列表区域 引脚列表区域 模型列表区域
三个功能按钮。别名列表用来列出在元件列表中选中元 件的所有别名信息。
[3] 引脚列表区域。引脚列表区域的功能是用来对元件 列表中选中元件的引脚信息进行管理，它包括一个引 脚列表和三个功能按钮。引脚列表用来列出在元件列 表中选中元件的所有引脚信息。
[4] 模型列表区域。模型列表区域功能是用来对元件列 表中选中元件的一些模型信息进行管理，它包括一个 模型列表和三个功能列表按钮。模型列表用来列出在 元件列表中选中元件的所有模型信息。
PowerPCB元件封装和库制作图文详解

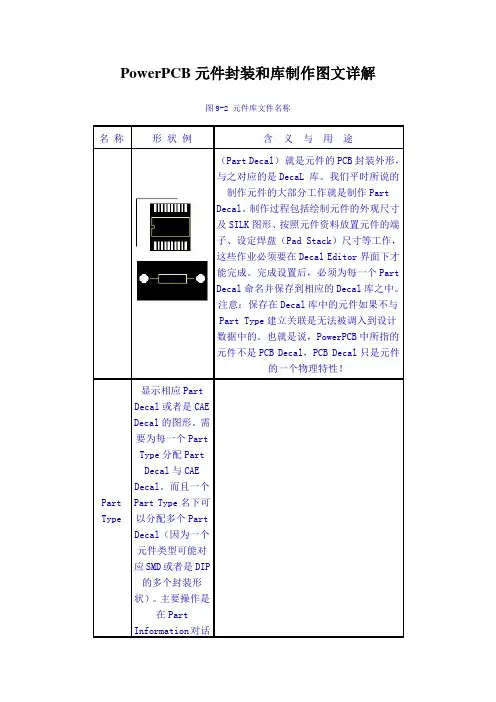

PowerPCB元件封装和库制作图文详解图9-2 元件库文件名称名称形状例含义与用途（Part Decal）就是元件的PCB封装外形，与之对应的是DecaL 库。
我们平时所说的制作元件的大部分工作就是制作PartDecal。
制作过程包括绘制元件的外观尺寸及SILK图形、按照元件资料放置元件的端子、设定焊盘（Pad Stack）尺寸等工作，这些作业必须要在Decal Editor界面下才能完成。
完成设置后，必须为每一个PartDecal命名并保存到相应的Decal库之中。
注意：保存在Decal库中的元件如果不与Part Type建立关联是无法被调入到设计数据中的。
也就是说，PowerPCB中所指的元件不是PCB Decal，PCB Decal只是元件的一个物理特性！Part Type显示相应Part Decal或者是CAE Decal的图形。
需要为每一个Part Type分配PartDecal与CAE Decal。
而且一个Part Type名下可以分配多个Part Decal（因为一个元件类型可能对应SMD或者是DIP 的多个封装形状）。
主要操作是在Part Information对话框下进行。
CAE Decal 我们还可以称之为Gate Decal，是元件的逻辑封装外形，如NOR、AND、OR电路等的外形符号，主要用于电路原理图中，代表元器件的一些外形符号，CAE Decal在PowerLogic中定义。
注意：通过其它CAD导入NETLIST或者是部分手工输入NETLIST的情况下，没有CAEDecal。
库名称用途Lib目录下的对应名称输出文件名称Decals 库0可以通过Import与Export命令将Decal元件导入和导出。
使用的文件后缀名称是.d 。
形式为：名称.dParts 库将上面的表1中的Part Type与Part Decal以及CAE Decal结合后就具有完整的Part信息，保存到该库中。
protel中PCB元件封装库
PCB元件封装知识器件封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接。
封装形式是指安装半导体集成电路芯片用的外壳。
它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。
因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。
另一方面，封装后的芯片也更便于安装和运输。
由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造，因此它是至关重要的。
衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。
封装时主要考虑的因素：1、芯片面积与封装面积之比为提高封装效率，尽量接近1:1；2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；3、基于散热的要求，封装越薄越好。
封装主要分为DIP双列直插和SMD贴片封装两种。
从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP公司开发出了SOP小外型封装，以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、 SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。
从材料介质方面，包括金属、陶瓷、塑料、塑料，目前很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。
封装大致经过了如下发展进程：结构方面：TO－>DIP－>PLCC－>QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装具体的封装形式1、 SOP/SOIC封装SOP是英文Small Outline Package的缩写，即小外形封装。
计算机辅助电路设计课件：集成元器件库的管理与使用
集成元器件库的管理与使用
2. 创建元器件库应注意的问题 出于以上考虑，学会建立一个属于自己的元器件库是非 常重要的，甚至是必需的。但用户在创建自己的元器件库时 需要注意以下几个问题： (1) 首先要保证软件自带元器件库的完整性，用户不要 对此随意进行修改或删除，但可参考或复制Altium Designer 自带的元器件库。 (2) 在自制元器件库时尽量生成集成元器件库，同时保 证元器件符号模型与PCB封装模型之间的对应关系，这样可 方便地使用同步器进行原理图与PCB图之间的更新。
集成元器件库的管理与使用
(1) 无法包含所有的电子元器件。 (2) 自带的元器件库有时并不好用，原理图中元器件符 号偏大，PCB中元器件封装和实际有差别，这样对原理图和 PCB图的绘制都会有很大影响。 (3) 自带的元器件库中有的元器件并没有对应的封装模 型，需要自制。 (4) 自带的元器件库中有可能会存在一些错误，如元器 件管脚的编号错误，这样会导致无法用同步器进行网络布线。 (5) 自带的元器件库中元器件数量非常大，有时查找并 不方便。
集成元器件库的管理与使用
3. 创建元器件库的步骤 创建元器件库的步骤如下： (1) 新建一个集成元器件库。 (2) 在集成元器件库中创建一个元器件符号库，并完成 各种元器件符号模型的创建。 (3) 在集成元器件库中创建一个PCB封装库，并完成各 种元器件封装模型的创建。 (4) 应保证符号模型与封装模型之间的对应关系，并对 整个集成元器件库进行编译。 (5) 生成Altium Designer集成元器件库。
关于常用元器件的封装模型可参考本书第4章第1节内容。
集Hale Waihona Puke 元器件库的管理与使用6.1.4 符号模型与封装模型的对应关系 在进行原理图设计时，用户需要选择元器件的符号模型。
原理图元器件库详细说明
原理图元器件库详细说明PROTEUS原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件V ALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括LINTEC公司的运算放大器NATDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的SCR 和TRIAC TEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
原理图元件库的制作
元件属性编辑
元件库整理
为元件添加必要的属性，如名称、封装、 供应商等，以便在原理图中调用。
将绘制好的元件符号分类整理到相应的文 件夹中，便于管理和调用。
提高元件库制作效率的技巧
使用模板
创建元件符号模板，以便快速 生成类似元件，减少重复劳动
。
批量处理
利用软件提供的批量操作功能 ，对多个元件进行属性修改或 调整。
在元件库编辑软件中选择“添 加元件”或“导入元件”选项 。
根据需要调整元件的属性，如 引脚数目、长度和间距等。
选择要添加的元件类型和 规格，并为其命名。
将元件符号添加到原理图 中，并为其分配封装。
03 元件的编辑与调整
元件的属性编辑
属性查看
在原理图元件库中，双击任意元件即 可打开属性编辑窗口，查看和修改元 件的各种属性，如名称、标识符、封 装等。
元件选择与模型建立
根据电路需求选择合适的元件， 并建立元件的电气模型。
元件封装定义
为元件定义合适的封装形式， 包括引脚数目、排列方式等。
元件库测试与验证
对元件库进行测试和验证，确 保其准确性和可靠性。
02 元件库的创建
选择元件库编辑软件
01
02
03
Altium Designer
专业的电路板设计软件， 功能强大，适合制作复杂 的元件库。
合理命名
为元件符号和文件夹命名时， 采用有意义的名称，方便查找 和管理。
定期更新
根据元件规格的变化和技术发 展，定期更新元件库，保持其
时效性。
元件库制作常见问题与解决方案
元件绘制不规范
确保元件符号符合电气原理和布局规范，避 免出现连线交叉、多余节点等问题。
PCB电路板PPCB元件封装和库制作图文详解
PCB电路板PPCB元件封装和库制作图文详解PowerPCB元件封装制作图文详解！新手一定要看！PowerPCB元件封装制作图文详解！***************************************************我们习惯上将设计工作分为三大阶段，指的是前期准备阶段、中间的设计阶段以及后期设计检查与数据输出阶段。
前期准备阶段的最重要的任务之一就是制作元件，制作元件需要比较专业的知识，我们会在下一部教程中专门介绍。
但是学会了做元件只是第一步，因为元件做好后还必须保存起来，保存的场所就是我们现在要讨论的元件库，而且在PowerPCB中只有将元件存放到元件库中之后，才能调出使用。
因此做元件与建元件库操作是密不可分的，有时还习惯将两个操作合而为一，统称为建库。
建库过程中的重要工作之一就是对元件库的管理，可以想像一个功能强大的元件库,至少要能满足设计者的下列几方面的要求:必须能够随意新建元件库、具有较强的检索功能、可以对库中的内容进行各种编辑操作、可以将元件库中的内容导入或者是导出等等。
下面我们将分几小节对PowerPCB元件库的各种管理功能进行详细讨论。
一，PowerPCB元件库基本结构1.元件库结构在深入讨论之前，有必要先熟悉PowerPCB的元件库结构，在下述图9-1已经打开的元件库管理窗口下，我们可以清晰地看到四个图标，它们分别代表PowerPCB的四个库，这是PowerPCB元件库的的一个重要特点。
换句话说，每当新建一个元件库时，其实都有四个子库与之对应。
有关各个库的含义请仔细阅读图9-1说明部分。
图9-1各元件库功能说明例如我们新建了一个名为FTL的库后，在Padspwr的Lib目录下就会同时出现四个名称相同但后缀名各异的元件库，如图9-2分别为：FTL.pt4：PartType元件类型库FTL.pd4：PartDecal元件封装库FTL.ld4：CAE逻辑封装库FTL.ln4：Line线库这是Padspwr的Lib目录下的所有元件库的列表，在这里可以找到所有元件库，包括系统自带的与客户新建的库。
Pcb元件库的制作专题培训课件
创建新的元件封装
一般手工创建元件封装时需要先 设置封装参数，然后再放置图形 对象，最好设定插入参考点。
1．元件封装参数设置 (1)选择Tools→Library Options菜单命令，如图1 所示。
(2)弹出文档参数对话框， 如图2所示。在Layers选项 卡中设置元件封装层参数， 选中Pad Holes和Via Holes。
(1)单击元件管理器主窗口下面 的Add按钮，或选择 Tools→New Component菜 单命令，启动如图所示的元件 封装定义向导。
(2)单击Next按钮，进入如图 所示的界面，这里提供了12种 基本封装类型。
(3)下面需要对所选基本封装类 型的具体尺寸进行定义，这一 过程中需要定义的参数随所选 封装类型不同而不同，下面以 SOP类型的封装为例进行介绍。 如图所示。
(3)放置好的第一个焊盘如图2 所示，继续放置焊盘，再次按 下Tab键，进行属性设置。
创建新的元件封装
(4) 第二个焊盘形状为圆形 (Round)，位置为(0mil， 100mil)，如图1所示。
(5) 依次放置本列其他焊盘， 间距100mil，另一列焊盘间 隔300mil，第七个焊盘的属 性如图2所示。
创建新的元件封装
2．放置元件
(1)首先绘制焊盘，选择 Place→Pad菜单命令，如图1 所示。也可以单击工具栏 放置焊盘图标。
(2)为将焊盘放置在固定位置， 再放置前按下Tab键，弹出焊 盘属性对话框，设置焊盘位置 为(0mil，0mil)、焊盘直径为 60mil、内孔直径为30mil、 编号(Designator)为1、形状 (Shape)为方形(Rectangle)， 如图3所示。
(12)在弹出的重命名对话框中输入 新的元件名称，如图11.32所示。
项目八 PCB元件库管理
苏州经贸职业技术学院 汤伟芳
2022/3/23
项目八 PCB元件库管理
（10）双列直插元件DIP：DIP8-DIP40用DIP+引脚数量+尾缀来表示双列 直插封装。尾缀有N和W两种，用来表示器件的体宽。N为体窄的封装， 体宽为300mil，引脚间距为2.54mm。W为体宽的封装，体宽为600mil， 引脚间距为2.54mm。例如，DIP-16N表示的是体宽为300mil，引脚间 距为2.54mm的16引脚窄体双列直插封装。
苏州经贸职业技术学院 汤伟芳
2022/3/23
项目八 PCB元件库管理
任务8.3 创建集成元件库
8.3.1 创建“波形发生器.PrjPcb”工程独立元件库
1．打开工作台环境
2．创建原理图专用独立元件库图8-40
（1）在“Projects”对话框中，右击“波形发生 器.PrjPcb”工程，在弹出的快捷菜单中选取“添加现有 文件到工程…”命令，将“……\EX8\波形发生器”中的 “波形发生器.SchDoc”“波形发生器自制元 件.SchLib”“波形发生器.PcbDoc”“波形发生器自制 PCB元件.PcbLib”以及两个常用的基本元件库加载到 “元件管理.PrjPcb”工程中，如图8-40所示。
图8-57 打开原理图编辑环境
4．链接封装模型图8-58 图8-59
图8-58 添加封装模型
苏州经贸职业技术学院 汤伟芳
图8-59 将原理图元件与PCB元件库建立封装对应关系 2022/3/23
项目八 PCB元件库管理
5．导入已链接的PCB元件库
图8-60 一个原理图元件添加多个封装模型 【小提示】 在使用时要注意元件的路径。本书中的封装库路径如图8-60所示。 6．保存集成库包及编译集成库
第8章元件原理图库、PCB元件封装库和集成元件库
8.1.3 元件原理图库的图纸属性
图8-7 原理图库图纸属性设置对话框
【Library Editor Options】选项框： （1） Option区域
【Style】选项：【standard】标准型标题栏和【ANSI】 美国 国家标准协会标题栏。 【Size】选项：点击下拉框滑块，可以看到系统提供各种图纸 尺寸。
【Utilities】工具栏：该工具栏主要提供在元件原 理图库编辑环境中放置不同对象的操作工具栏，包 括IEEE符号工具栏、绘图工具栏、网络工具栏以及 模式管理器。
在Protel DXP设计系统中，通过新建元件原理 图库文件来启动元件原理图库编辑器，
在Protel DXP设计系统的主界面上执行菜单命 令【Files】/【New】/【Library】/【Schematic Library】，此时将会启动元件原理图库编辑器，同时 弹出【Projects】工作面板，从【Projects】工作面板 上可以发现系统自动生成一个名为“SchLib1. SchLib” 的原理图库文件。这时的原理图库编辑器窗口如图84所示。
[1] 【Default Designator】输入栏用来设置元件标 号，例如：芯片标号通常设置为U?，电阻标号设置 为R?，电容标号设置为C?，电感标号设置为L?， 三极管标号通常设置为Q？等，这里的问号将使得 自定义的元件在原理图中放置的时候，可以使用原 理图中的自动注释功能，即元件标识符的数字会以 自动增量改变，例如：U1，U2，U3等。这里， P89c52x2bn芯片属于MCU芯片，因此此处设置为 U ? ， 并 确 定 【 Vi s i b l e 】 复 选 框 被 选 中 ， 那 么 元 件 序 号将在原理图中显示；如果不选中复选框，那么元 件序号将不在原理图中显示出来。
PCB元件库和封装库的制作
PCB元件库和封装库的制作1框架结构：分为原理图元件库和PCB元件库两个库,每个库做为一个单独的设计项目1.1依据元器件种类，原理图元件库包括以下16个库：1.1.1单片机1.1.2集成电路1.1.3TTL74系列1.1.4COMS系列1.1.5二极管、整流器件1.1.6晶体管：包括三极管、场效应管等1.1.7晶振1.1.8电感、变压器件1.1.9光电器件：包括发光二极管、数码管等1.1.10接插件：包括排针、条型连接器、防水插头插座等1.1.11电解电容1.1.12钽电容1.1.13无极性电容1.1.14SMD电阻1.1.15其他电阻：包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等1.1.16其他元器件：包括蜂鸣器、电源模块、继电器、电池等1.2依据元器件种类及封装，PCB元件封装库包括以下11个库：1.2.1集成电路（直插）1.2.2集成电路（贴片）1.2.3电感1.2.4电容1.2.5电阻1.2.6二极管整流器件1.2.7光电器件1.2.8接插件1.2.9晶体管1.2.10晶振1.2.11其他元器件2PCB元件库命名规则2.1集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2.2集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mm W为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm2.3电阻2.3.1SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装2.3.2碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装2.3.3水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装2.4电容2.4.1无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装2.4.2SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装2.4.3电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装2.5二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41482.6晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名2.7晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装2.8电感、变压器件电感封封装采用TDK公司封装2.9光电器件2.9.1贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管2.9.2直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管2.9.3数码管使用器件自有名称命名2.10接插件2.10.1SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针2.10.2DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针2.10.3其他接插件均按E3命名2.11其他元器件详见《Protel99se元件库清单》3SCH元件库命名规则3.1单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名3.2TTL74系列和COMS系列是从网上找的元件库，封装和编码需要在画原理图时重新设定3.3电阻3.3.1SMD电阻用阻值命名，后缀加-F表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812表示的是精度为1%，封装为1812，阻值为3.3欧的电阻3.3.2碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150表示的是功率为2W，阻值为150欧的碳膜电阻3.3.3水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100表示的是功率为5W，阻值为100欧的水泥电阻3.3.4保险丝命名方法为：FUSE-规格型号，规格型号后面加G则表示保险管如：FUSE-60V/0.5A表示的是60V,0.5A的保险丝3.4电容3.4.1无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。
PowerPCB元件封装和库制作图文详细讲解
PowerPCB元件封装制作图文详解！新手一定要看！PowerPCB元件封装制作图文详解！***************************************************我们习惯上将设计工作分为三大阶段，指的是前期准备阶段、中间的设计阶段以及后期设计检查与数据输出阶段。
前期准备阶段的最重要的任务之一就是制作元件，制作元件需要比较专业的知识，我们会在下一部教程中专门介绍。
但是学会了做元件只是第一步，因为元件做好后还必须保存起来，保存的场所就是我们现在要讨论的元件库，而且在PowerPCB中只有将元件存放到元件库中之后，才能调出使用。
因此做元件与建元件库操作是密不可分的，有时还习惯将两个操作合而为一，统称为建库。
建库过程中的重要工作之一就是对元件库的管理，可以想像一个功能强大的元件库,至少要能满足设计者的下列几方面的要求:必须能够随意新建元件库、具有较强的检索功能、可以对库中的容进行各种编辑操作、可以将元件库中的容导入或者是导出等等。
下面我们将分几小节对PowerPCB元件库的各种管理功能进行详细讨论。
一，PowerPCB元件库基本结构1.元件库结构在深入讨论之前，有必要先熟悉PowerPCB的元件库结构，在下述图9-1已经打开的元件库管理窗口下，我们可以清晰地看到四个图标，它们分别代表PowerPCB的四个库，这是PowerPCB元件库的的一个重要特点。
换句话说，每当新建一个元件库时，其实都有四个子库与之对应。
有关各个库的含义请仔细阅读图9-1说明部分。
图9-1 各元件库功能说明例如我们新建了一个名为FTL的库后，在Padspwr的Lib目录下就会同时出现四个名称相同但后缀名各异的元件库，如图9-2分别为：FTL.pt4：Part Type元件类型库FTL.pd4：Part Decal元件封装库FTL.ld4：CAE逻辑封装库FTL.ln4：Line线库这是Padspwr的Lib目录下的所有元件库的列表，在这里可以找到所有元件库，包括系统自带的与客户新建的库。
PCB元件封装库
PCB元件封装库元件代号封装备注电阻 R AXIAL0.3电阻 R AXIAL0.4电阻 R AXIAL0.5电阻 R AXIAL0.6电阻 R AXIAL0.7电阻 R AXIAL0.8电阻 R AXIAL0.9电阻 R AXIAL1.0电容C RAD0.1 方型电容电容C RAD0.2 方型电容电容C RAD0.3 方型电容电容C RAD0.4 方型电容电容C RB.2/.4 电解电容电容C RB.3/.6 电解电容电容C RB.4/.8 电解电容电容C RB.5/1.0 电解电容保险丝FUSE FUSE二极管D DIODE0.4IN4148二极管D DIODE0.7 IN5408三极管 Q T0-126三极管Q TO-3 3DD15三极管Q T0-66 3DD6三极管Q TO-220 TIP42电位器VR VR1电位器VR VR2电位器VR VR3电位器VR VR4电位器VR VR5元件代号封装备注插座 CON2 SIP2 2脚插座 CON3 SIP3 3插座 CON4 SIP4 4插座 CON5 SIP5 5插座 CON6 SIP6 6插座 CON16 SIP16 16插座 CON20 SIP20 20整流桥堆D D-37R 1A直角封装整流桥堆D D-38 3A四脚封装整流桥堆D D-44 3A直线封装整流桥堆D D-46 10A四脚封装集成电路U DIP8(S) 贴片式封装集成电路U DIP16(S) 贴片式封装集成电路U DIP8(S) 贴片式封装集成电路U DIP20(D) 贴片式封装集成电路U DIP4 双列直插式集成电路U DIP6 双列直插式集成电路U DIP8 双列直插式集成电路U DIP16 双列直插式集成电路U DIP20 双列直插式集成电路U ZIP-15H TDA7294集成电路U ZIP-11H元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
Altium Designer 元器件库的操作
Altium Designer 元器件库的操作第8章元器件库操作8.1 元件库介绍8.1.1 元件库的格式8.1.2 元件库标准8.1.3 元件库操作的基本步骤8.2 Altium Designer的元件库原理图编辑环境8.3.1 新建与打开元器件原理图库文件8.3.2 熟悉元器件原理图库编辑环境8.3.3 集成库的浏览8.3 创建DSP原理图模型8.3.1 创建一个新元件8.3.2 绘制元件的符号轮廓8.3.3 放置元件引脚8.3.4 元件属性编辑8.3.5 元件设计规则检查8.3.6 生成元件报表8.4 Altium Designer的PCB封装库编辑环境8.4.1 新建与打开元器件PCB封装库文件8.4.2 熟悉元件PCB封装模型编辑环境8.5 创建元件的PCB封装模型8.5.1 利用IPC元件封装向导绘制DSP封装8.5.2 利用元件封装向导绘制封装模型8.5.3 手工绘制元件封装模型8.5.4 元件设计规则检查8.6 集成元件库的操作8.6.1 编译集成元件库8.6.2 生成原理图模型元件库报表8.6.2 生成PCB封装元件库报表8.7 模型管理器8.8 创建一个多子件的原理图元件8.9 从其他库中添加元件8.10 STEP格式3D文件的导入与导出8.11 库分割器8.12 Protel99 SE 元件库的导入与导出8.12.1 Protel 99SE元件库的导入：8.12.2 Protel99元件库的导出Altium Designer 7.0以独立的集成库支持设计，综合所有的相关模块，诸如单个库包中每个元件的封装和仿真子电路。
用户可编译和部署完全可移植的、安全的独立库。
用户可以直接对原理图和PCB进行操作，将其编译进集成库中，这为用户提供了所有必要器件信息的单一、安全的源。
用户可以附加仿真和信号完整性模型，以及器件的3D CAD描述。
在编译集成库时，从源中提取的所有模型合并成一个可以移植的单一格式。
