关于西门子模拟量输入模块接线的阐述

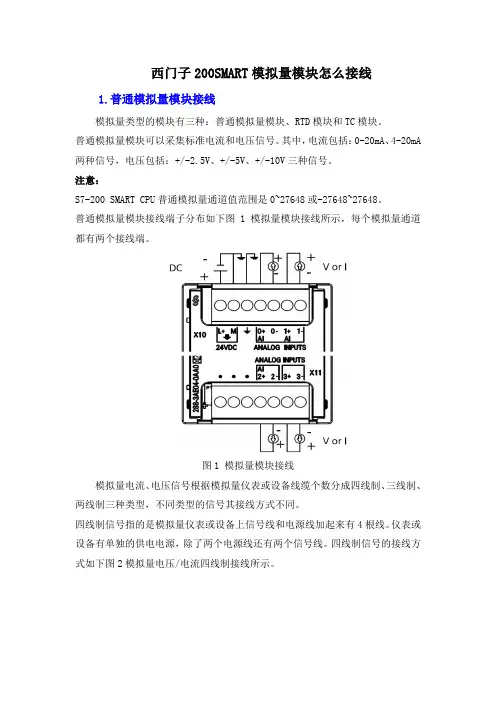

西门子200SMART模拟量模块怎么接线
西门子200SMART模拟量模块怎么接线1.普通模拟量模块接线模拟量类型的模块有三种:普通模拟量模块、RTD模块和TC模块。
普通模拟量模块可以采集标准电流和电压信号。
其中,电流包括:0-20mA、4-20mA 两种信号,电压包括:+/-2.5V、+/-5V、+/-10V三种信号。
注意:S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。
普通模拟量模块接线端子分布如下图 1 模拟量模块接线所示,每个模拟量通道都有两个接线端。
图1 模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型,不同类型的信号其接线方式不同。
四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。
仪表或设备有单独的供电电源,除了两个电源线还有两个信号线。
四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。
图2 模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线,负信号线与供电电源M线为公共线。
三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。
图3 模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。
由于S7-200 SMART CPU模拟量模块通道没有供电功能,仪表或设备需要外接24V 直流电源。
两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。
图4 模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接,接线方式如下图 5 不使用的通道需要短接所示。
图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分,其中四线传感器测温值是最准确的。
S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号,可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器,具体型号请查阅《S7-200 SMART系统手册》。
关于西门子模拟量输入模块接线的阐述
关于西门子模拟量输入模块6ES7 331-7KF02-0AB0接线图的阐述1.问题概述我们公司所采用的很多模拟量输入模块的订货号是6ES7331-7KF02-0AB0,认真研究该模块接线图后发现很多问题,通过网络查资料,向西门子咨询和同事讨论问题基本解决,经整理后写成本文件,供同事参考,具体描述如下具体问题:①端子10(COMP )和端子11(MANA)为什么要短接。
②端子11(MANA)和端子20(M)为什么要短接。
③两线制具体怎么接,为什么要这样接。
④四线制具体怎么接,为什么要这样接。
⑤两线制和四线制的区别重点在什么地方。
⑥西门子设备手册中的“使用非隔离电源的接地4线制传感器时,不需要互连MANA和M-(端子11、13、15、17、19)。
”这句话怎么理解,我们该怎样处理。
⑦功能性接地是什么作用。
参考图片图1西门子设备手册提供的6ES7 331-7KF02-0AB0接线图图2 6ES7 331-7KF02-0AB0接线端子说明问题讲解①问题“①端子10(COMP )为什么和端子11(MANA)短接。
”端子10(COMP )是用于外部补偿,而Mana是参考电位,一般模拟量输入模块6ES7 331-7KF02-0AB0 使用内部补偿,所以必须将端子10(COMP )与参考电位Mana短接。
②问题“②端子11(Mana)和端子20(M)为什么要短接。
”端子11(Mana)作为模拟测量电路参考电位,参考电位就是模块供电的DC24V负(-),所以端子11(Mana)和端子20(M)短接。
③问题“⑤两线制和四线制的区别重点在什么地方。
”区别1:有无独立供电两线制没有独立外部供电,由模块测量回路供电。
四线制有独立外部供电。
区别2:电流流向两线制电流由模块流向仪表后流回模块。
四线制电流由仪表流向模块后流回仪表。
图3 四线制和两线制电流流向④问题“③两线制具体怎么接,为什么要这样接。
”两线制仪表把测量的正M0 连接到端子2上,测量的负M0-连接到端子3上,端子3无需接地。
西门子S7-300PLC模拟量接线常见问题
问题:什么是2线和4线的测量传感器,以及连接时的注意事项?解答:2线传感器是一个被动的测量传感器,它的电源是由SM331来提供的;4线传感器是一个主动测量传感器,它的电源由外部电源提供而不是SM331提供,2根测量线被连接到SM上,所以SM331(-7KF)最大有8个通道。
注意:・2线测量传感器连接Mana与M(短接11和20端,11端和10端);短接没用的同通道组的通道,跨接一个 3.3K W的电阻。
・4线测量传感器短接10和11端,短接所有的Mx-到Mana。
问题:怎样接一个没有用的模拟量模块的输入?解答:没有用的模拟量输入接线应依靠这个输入的参先化,首先必须明确它是电压输入还是电流输入,以及设定了怎样的测量范围,被设定的测量量是电阻值还是温度值。
根据参数设定,可以按照以下方式连接没有用的模拟量输入。
这种连接对于SM331来说是非常必要的。
因为它每个通道组有两个物理输入点,那么没有用的通道可能会影响或破坏一个通道组另一个通道的诊断,特别是的1-5V、4 -20mA的信号。
问题:如何设置和修改以下模块的分辨率?・6ES7331-7KB01-0AB0・6ES7331-7KB00-0AB0・6ES7331-7KF01-0AB0・6ES7331-7KF00-0AB0解答:这些分辨率不可以直接在硬件组态中选择,它只能被间接的通过干扰频率抑制来设置。
下列表格提供了相关数据:问题:SM322连接S+和S-的目的?解答:对于电压输出,S+和S-连接起来是为了检测负载侧实际压降,并把它传回到SM332,这将模块对外部的波动和偏差进行补偿,以提高负载侧的精度例如,温度的改变。
如果不需要,那么将S+和QV、S-和Mana相连,或让S+、S-开路。
问题:SM332的S+和S-连接端有什么用?解答:S+和S-连接端用于获取负载的实际电压值并将之传送回SM332。
从而使模块能够(在一定程度上)弥补,例如,由于温度变化而导致的波动和偏差。
西门子PLC输入输出接线全解析,收藏这一篇就够了!新闻中心西门子工控专卖
西门⼦PLC输⼊输出接线全解析,收藏这⼀篇就够了!新闻中⼼西门⼦⼯控专卖⽬前,PLC在⼯业⽣产和⾃动化控制中是使⽤率⾮常⾼的集中控制设备,PLC代替了繁重的继电器柜,交流接触器柜等,逐渐的在⽣产和控制中普及使⽤,PLC的正确接线是PLC发挥功能的前提条件,熟练的掌握PLC输⼊端⼝和输出端⼝的接线是每⼀个电⼒作业⼈员所必需的。
⼀般情况下,PLC电源输⼊端接AC220V,是为了给PLC提供运⾏电源。
PLC输出电源端⼝⼀般为DC24V,是PLC⾃带的电源输出。
PLC使⽤过程中,输⼊端和输出端正确的接线是⾮常重要,接线正确是PLC⼯作的前提。
下⾯我们重点来分析⼀下PLC的输⼊端,输出端常见的接线类型:⼀、输⼊端⼝常见的接线类型和对象:PLC输⼊端⼝⼀般是输⼊:1,开关量信号:按钮,⾏程开关,转换开关,接近开关,拨码开关等等。
举个简单的例⼦更加容易说清楚:PLC与按钮开关接线图按钮或者接近开关的接线所⽰:PLC开关量接线,⼀头接⼊PLC的输⼊端(X0,X1,X2等),另⼀头并在⼀起接⼊PLC公共端⼝(COM端)。
2,模拟量信号:⼀般为各种类型的传感器,例如:压⼒变送器,液位变送器,远传压⼒表,热电偶和热电阻等等信号。
模拟量信号采集设备不同,设备线制(⼆线制或者三线制)不同,接线⽅法也会稍有不同。
如图所⽰:图8-5 PLC与传感器组件的接⼝电路(a)两线式传感器;(b)三线式传感器⼆、输出端⼝接线。
PLC输出端⼝接线⼀般可以分为以下三种情况:1,继电器输出。
2,晶体管输出。
3,晶闸管输出。
PLC输出⽅式不同,输出负载所接的电源类型也不同。
如图所⽰:这是PLC输⼊端和输出端的基本接线,属于PLC基本知识。
三、PLC接线过程中的三点常识:1,PLC电源电路。
PLC控制系统的电源除了交流电源外,还包括PLC直流电源,⼀般⽽⾔,PLC交流电源可以由市电直接供应,⽽输⼊设备(开关,传感器等)的直流电源和输出设备(继电器)的直流电源等,最好采取独⽴的直流电源供电。
西门子S7-200模拟量接线方法

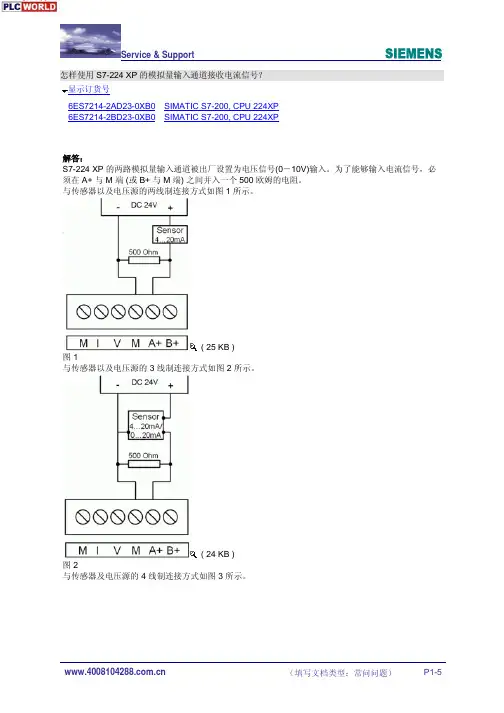

怎样使用 S7-224 XP 的模拟量输入通道接收电流信号?显示订货号6ES7214-2AD23-0XB0SIMATIC S7-200, CPU 224XP6ES7214-2BD23-0XB0SIMATIC S7-200, CPU 224XP解答:S7-224 XP 的两路模拟量输入通道被出厂设置为电压信号(0-10V)输入。
为了能够输入电流信号,必须在 A+ 与 M 端 (或 B+ 与 M 端) 之间并入一个500 欧姆的电阻。
与传感器以及电压源的两线制连接方式如图1 所示。
( 25 KB )图 1与传感器以及电压源的 3 线制连接方式如图 2 所示。
( 24 KB )图 2与传感器及电压源的 4 线制连接方式如图 3 所示。
( 24 KB )图 3与电压输出的变送器及电流源的 4 线制连接方式如图( 21 KB )How through external switching can you use a 0-10V analog input on a makeshift basis also for 0-20mA?Display part number6ES7214-2AD23-0XB0SIMATIC S7-200, CPU 224XP6ES7214-2BD23-0XB0SIMATIC S7-200, CPU 224XPInstructions:The two analog inputs of the S7-224 XP are factory-set for voltage measurement (0..10V). In order to be able to use the inputs as current inputs as well you must incorporate a 500 Ohm resistor between terminals A+ and M (or B+ and M).Figure 1 shows the connection of a sensor to a voltage source as a 2-conductor connection.( 25 KB )Fig. 01Figure 2 shows the connection of a sensor to a voltage source as a 3-conductor connection.( 24 KB )Fig. 02Figure 3 shows the connection of a sensor to a voltage source as a 4-conductor connection.( 24 KB ) Fig. 03a 4-conductor connection.( 21 KB ) Fig. 04。
西门子S7-200模拟量模块说明
西门子S7-200模拟量编程PLC 2009-09-16 20:05 阅读77 评论0字号:大中小西门子S7-200模拟量编程韩耀旭本文以EM235为例讲解S7-200模拟量编程,主要包括以下内容:1、模拟量扩展模块接线图及模块设置2、模拟量扩展模块的寻址3、模拟量值和A/D转换值的转换4、编程实例模拟量扩展模块接线图及模块设置EM235是最常用的模拟量扩展模块,它实现了4路模拟量输入和1路模拟量输出功能。
下面以EM235为例讲解模拟量扩展模块接线图,如图1。
图1图1演示了模拟量扩展模块的接线方法,对于电压信号,按正、负极直接接入X+和X-;对于电流信号,将RX和X+短接后接入电流输入信号的“+”端;未连接传感器的通道要将X+和X-短接。
对于某一模块,只能将输入端同时设置为一种量程和格式,即相同的输入量程和分辨率。
(后面将详细介绍)量的单/双极性、增益和衰减。
模拟量输入为单极性输入,SW6为OFF时,模拟量输入为双极性输入。
SW4和SW5决定输入模拟量的增益选择,而SW1,SW2,SW3共同决定了模拟量的衰减选择。
根据上表6个DIP开关的功能进行排列组合,所有的输入设置如下表:6个DIP开关决定了所有的输入设置。
也就是说开关的设置应用于整个模块,开关设置也只有在重新上电后才能生效。
输入校准模拟量输入模块使用前应进行输入校准。
其实出厂前已经进行了输入校准,如果OFFSET和GAIN电位器已被重新调整,需要重新进行输入校准。
其步骤如下:A、切断模块电源,选择需要的输入范围。
B、接通CPU和模块电源,使模块稳定15分钟。
C、用一个变送器,一个电压源或一个电流源,将零值信号加到一个输入端。
D、读取适当的输入通道在CPU中的测量值。
E、调节OFFSET(偏置)电位计,直到读数为零,或所需要的数字数据值。
F、将一个满刻度值信号接到输入端子中的一个,读出送到CPU的值。
G、调节GAIN(增益)电位计,直到读数为32000或所需要的数字数据值。
西门子200模拟量接线图
S7-200系列PLC 模拟量扩展模块技术规范、接线图、输入范围配置一、模拟量扩展模块通用规范
二、模拟量扩展模块输入技术规范
三、模拟量扩展模块输出技术规范
•电压输出•电流输出5000Ω最小
500Ω最大
5000Ω最小
500Ω最大
24VDC电压范围20.4~28.8VDC(等级2,有限电源,或来自PLC的传感器电源)
四、模拟量扩展模块接线图
1、模拟量输入扩展模块(EM231)接线图及输入范围配置
配置EM231
表所示为如何使用配置DIP开关配置EM231模块。
开关1、2和3选择模拟输入范围。
所有输入设置为相同的模拟输入量程。
该表中,ON是闭合,OFF是断开。
只在电源接通时读取开关设置。
2、模拟量输出扩展模块(EM232)接线图
3、模拟量输入/输出扩展模块(EM235)接线图及输入范围配置
配置EM235
表所示为如何使用配置DIP开关配置EM235模块。
开关1至6可选择输入量程和分辨率。
所有的输入都设置为相同的模拟输入量程和格式。
表所示为如何选择单极性/双极性(开关6)、增益(开关4和5)以及衰减(开关1,2和3),在该表中,ON是闭合,OFF是断开。
只在电源接通时读取开关设置。
2-7 模拟量模块及其接线
4.模拟量输出模块的接线
5.模拟量模块的接线举例
+
L+ M
0V
+24V
+
-
力传感器
-
12
+
0+ 0-
L+ M
SM1231
SM1232
变送器 +24V 0V 变送器 +24V 0V
2+ 2-
3+ 3-
-
-
+
+
12
3 21
0M 0
1M 1
GND IN 比例阀控制板
OUT GND 0V 24V
GND IN 比例阀控制板
模拟量输出模块 S7-1200 PLC的模拟量输出模块主要把数字量转换成模拟量(电流或者 电压)信号输出,一般与变频器或者阀门相连接。
3.模拟量输入模块的接线
-
+
+
+
-
-
L+ M
0+ 0- 1+ 1-
AI
AI
NALOG INPUTS
AI
AI
2+ 2- 3+ 3-
OUT GND 0V 24V
+ _
Pt100
比例阀线圈
比例阀线圈
感谢您的聆听
THANK YOU!
S7-1200 PLC模拟量模块及其接线
1.模拟量模块的分类
1 AD:模拟量输入模块、热电偶和热电阻模拟量输入模块(SM1231)
2 DA:模拟量输出模块(SM1232)
3
混合模块:模拟量输入/输出模块(SM1234)。
2.模拟量模块的介绍
通用型模拟量输入扩展模块技术规范及接线图
±1%80mV,
±0.6%250-1000mV,
±0.8%2.5-10V
±0.7%;3.2-20mA
±0.7%;150,300,600Ω
±0.7%;±0.7%Pt100/Ni100±0.8%Pt100气候型
基本误差极限运行在25°C时
相对于输入范围,电压
相对于输入范围,电流
相对于输入范围,电阻
测量原理
积分式
瞬时值转换
积分式
积分式
积分和转换时间/每个触发通道
带过量程包括符号位,最大
积分时间可设置参数
基本转换时间,包括积分时间,ms
基本转换时间,ms
干扰抑制频率,Hz
15位;单极性
9 / 12 / 12/14位,双极性:9+VZ/12+VZ/12+VZ/14+VZ位
支持;2.5/16.67/20/100ms
可读取诊断信息
支持
支持
支持
支持
绝缘
500VDC
500VDC
500VDC
500VDC
电势/电隔离
数字量输入功能
通道之间 通道之间,每组数量 通道和背板总线之间
支持2支持
支持2支持
支持
支持2支持
电源特性
负载电压L+额定值DC
24V
24V
24V
反极性保护
支持
支持
支持
电流消耗
从负载电压L+消耗空载,最大 从背板总线5VDC消耗,最大 功率消耗,典型值
±0.5%;3.2-20mA
±0.5%;150,300,600Ω
±0.6%;±5%Pt100/Ni100±0.6%Pt100气候型
西门子200SMART模拟量模块怎么接线(汇编)
西门子200SMART模拟量模块怎么接线1.普通模拟量模块接线模拟量类型的模块有三种:普通模拟量模块、RTD模块和TC模块。
普通模拟量模块可以采集标准电流和电压信号。
其中,电流包括:0-20mA、4-20mA 两种信号,电压包括:+/-2.5V、+/-5V、+/-10V三种信号。
注意:S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。
普通模拟量模块接线端子分布如下图 1 模拟量模块接线所示,每个模拟量通道都有两个接线端。
图1 模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型,不同类型的信号其接线方式不同。
四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。
仪表或设备有单独的供电电源,除了两个电源线还有两个信号线。
四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。
图2 模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线,负信号线与供电电源M线为公共线。
三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。
图3 模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。
由于S7-200 SMART CPU模拟量模块通道没有供电功能,仪表或设备需要外接24V直流电源。
两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。
图4 模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接,接线方式如下图 5 不使用的通道需要短接所示。
图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分,其中四线传感器测温值是最准确的。
S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号,可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器,具体型号请查阅《S7-200 SMART系统手册》。
西门子模拟量模块知识笔记
模拟量模块接线图:二线制、三线制、四线制
四线制-电流信号接法:
仪表设备本身没有电源,需要外接电源,同时有信号+、信号-输出,供电电压有+24V和+220V,接线图如下:
三线制-电流信号的接法
仪表本身也没有电源,同时只有一条信号输出,该信号线与电源共用公共端,通常情况是共负端。
二线制-电流信号的接法
设备信号本身只有两根外接线,设备的工作电源由信号线提供,及一条为信号输出,一条接电源线。
模块位置从CPU往后第一个模块开始算,第一个模块编号为0
1、每个模拟量模块至少占两个通道,即使第一个模块只有一个输出如AQW0,下个模块也应该从AQW4开始寻址,以此类推。
2、模拟量输入模块可以用拨码开关设置为不同的测量方式(如电压电流),模拟
量开关的设置只能用于整个模块,一个模块只能设置为一种测量范围和分辨率,只有在重新上电后才能生效。
3、为避免共模电压,应将M端与所有信号负端连接,未连接的通道要短接,当模拟量输入PLC接收到一个变化很大的不稳定值时,原因之一:你可能使用了自供电或隔离的传感器电源,两个电源没有彼此连接,所以由此产生的一个很高的上下震动的共模电压,影响模拟量输入值;原因之二:可能是输入接线太长或者绝缘不好。
4、当模拟量输入PLC接收到的信号变化很慢时,这可能是使用了滤波器,可以通过降低滤波器采样数或者取消滤波器的方法。
西门子模拟量输入模块SM331接线方法总结
两线制电流和四线制电流都只有两根信号线,它们之间的主要区别在于:两线制电流的两根信号线既要给传感器或者变送器供电,又要提供电流信号;而四线制电流的两根信号线只提供电流信号。
因此,通常提供两线制电流信号的传感器或者变送器是无源的;而提供四线制电流信号的传感器或者变送器是有源的,因此,当PLC的模板输入通道设定为连接四线制传感器时,PLC只从模板通道的端子上采集模拟信号,而当PLC的模板输入通道设定为连接二线制传感器时,PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源,以驱动两线制传感器工作。
传感器型号:1、两线制(本身需要供给24vDC电源的,输出信号为4-20MA,电流)即+接24vdc,负输出4-20mA电流。
2、四线制(有自己的供电电源,一般是220vac ,信号线输出+为4-20ma正,-为4-20ma负。
PLC:(以2正、3负为例)1、两线制时正极2输出24VDC电压,3接收电流),所以遇到两线制传感器时,一种接法是2接传感器正,3接传感器负;跳线为两线制电流信号。
二种接法是2悬空,3接传感器的负,同时传感器正要接柜内24vdc;跳线为两线制电流信号。
(以2正、3负为例)2、四线制时正极2是接收电流,3是负极。
(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大,因为是传感器本身电流的回路)遇到四线制传感器时,一种方法是2接传感器正,3接传感器负,plc跳线为4线制电流。
(以2正、3负为例)3、四线制传感器与plc两线制跳线接法:信号线负与柜内M线相连。
将传感器正与plc的3相连,2悬空,跳线为两线制电流。
(以2正、3负为例)4、电压信号:2接传感器正,3接传感器负,plc跳线为电压信号。
首先判断你的模拟量输入模块是否支持二线制接法(例如SM331-定贷号为6ES7 331-7KF02-0AB0是支持二线制的,其他型号模块一般只支持四线制接法。
1、若你的模块支持二线制模块有直接给两线制传感器供电的功能,接两线制电流信号只需把量程卡选择D方向,在硬件配置中选择2DMU,以第一个通道为例,传感器的正端接模板2端子(M0+),负端接模板3端子(M0-)即可。
S7-300 SM334 SM335技术规范及接线图
•阻性负载
•容性负载
•感性负载
0.3 ms
3 ms
0.3 ms
0.8 ms
0.8 ms
模拟量误差/精度
在整个温度范围内运行极限
-电压输出范围
-电流输出范围
-电压输入范围
-电流输入范围
-电阻输入范围
-热电阻输入范围
±0.6 %
±1 %
±0.9 %
±0.8 %
±1 %
±0.7 %;0 - 10 V
±3.5 %;10 kΩ
+/- 1 %
基本误差极限(运行在25°C时)
-电压输出范围
-电流输出范围
-电压输入范围
-电流输入范围
-电阻输入范围
-热电阻输入范围
±0.5 %
±0.5 %
±0.7 %
±0.6 %
±0.85 %
±0.5 %;0 - 10 V
±2.8 %;10 kΩ
±0.8 %
状态信息/中断/诊断/绝缘
(脉冲占空比1:20)
•电流输入时允许的输入电流(破坏极限),最大
40 mA
•循环时间(全部通道)
5ms;AE+AA
85 ms
模拟量输入测量范围
输入范围(额定值),电压
0 - +10 V
0 - +10 V
输入范围(额定值),电流
0 - 20 mA
输入范围(额定值),电阻
0 - 10000Ω
输入范围(额定值),热电阻
√
•用于电阻测量
×
模拟量输出特性
模拟量输出通道
4点模拟量输出
输出范围
电压输出范围
0至10 V
S7-200 SMART PLC 输入输出信号接线图
不同型号C P U输入/输出接线图1.C P U S R20接线图图2.C P U S R40接线图图3.C P U C R40接线图图4.C P U S T40接线图图5. C P U S R 60接线图图6. C P U S T 60接线图 数字量输入接线对于大多数输入来讲,都是24V D C 输入,其中S T 40/60 C P U 的 I 0.0-I 0.3 支持 5-24V 输入。
因为S 7-200 S M A R T 的数字量输入点内部为双向二级管,可以接成漏型(图1)或源型(图2),只要每一组接成一样就行。
对于数字量输入电路来说,关键是构成电流回路。
输入点可以分组接不同的电源,这些电源之间没有联系也可以。
数字量输出接线图1. 漏型输入接法 图2. 源型输入接法l 晶体管输出只能接成源型输出(图3),不能接成漏型,即输出为24V 。
l继电器输出是一组共用一个公共端的干节点,可以接交流或直流,电压等级最高到220V 。
例:可以接24V /110V /220V 交直流信号。
但要保证一组输出接同样的电压(一组共用一个公共端,如1L 、2L )。
对于弱小信号,如小于 5V 的信号,需要自己验证其输出的可靠性。
继电器输出点(图4)接直流电源时,公共端接正或负都可以。
对于数字量输出电路来说,关键是构成电流回路。
输出点可以分组接不同的电源,这些电源之间没有联系也可以。
代表24V D C 传感器电源输出模拟量扩展模块接线图1. E M A E 04 与 E M A M 06的模拟量输入接线方法图2. E M A Q 02 与 E M A M 06的模拟量输出接线方法E M A R 02 R T D (热电阻)模块接线图3. 源型输出图4. 继电器输出图3. E M A R 02 R T D 接线R T D 接到传感器的接线方式有2线、3线、4线三种方式(图4)。
图4. R T D 到传感器的接线,4线、3线、2线S B A Q 01 信号板接线图5. S B A Q 01 信号板接线模拟量扩展模块基础技术参数表1.模拟量扩展模块基础技术参数 分辨率与转换精度的区别分辨率是A /D 模拟量转换芯片的转换精度,即用多少位的数值来表示模拟量。
西门子300PLC模拟量模块接线问题汇总
西门子300PLC模拟量模块接线问题汇总确定基准电位点很重要今天,一个新来的售后同事找我讨论模拟量模块的问题,他在售后上遇到了一些麻烦,用户打电话反映在现场的S7 300模拟量模块读数不变化,怎么折腾都读数是32767。
尽管模拟量模块大家都很熟悉,但是类似的问题还经常有用户反应。
翻了翻手边的资料,似乎没有系统讲解这个问题的,于是把自己的经验归纳总结一下。
关于读不出值的问题,如果总是32767没有变化,其实值已经有了,只不过是超量程了。
如果值为0,那就要注意模拟量是否有问题了,使用万用表测量现场信号并没有超限。
为什么会出现这两种现象呢?这是因为选择的参考电位不同,例如,现场过来的信号为5V,那首先要问一下,基准点是几伏?10~15是5V,-10~ -5同样也是5V,如果测量端基准点是0V,那么测量就会有问题,所以一定要保证两端等电位。
模拟量模块的基准电位点就是MANA ,所有的接线都与之有关。
02隔离与非隔离问题系列这里的隔离是指模拟量模块的基准电位点MANA 与地(也是PLC的数据地)隔离。
隔离模块MANA 与地M可以不连接,以MANA 作为测量端的参考电位;非隔离模块MANA 与地M必须连接,这样地M 变为MANA作为测量端的参考电位。
隔离模块的好处就是可以避免共模干扰。
如何知道模块是否是隔离模块,例如SM331模块,可以从模板规范中查到。
S7-300中只有一款SM334(SM355除外)模块是非隔离的,此外CPU31XC集成的模拟量也是非隔离的,共同特点就是模块的输出和输入公用M端。
同样传感器也有隔离与非隔离的问题。
通常非隔离的传感器电源的负端与信号的负端公用一个端子,例如传感器有三个端子L,M 和S+,通过L,M端子向传感器供电,S+,M为信号的输出,公用M端。
判断传感器是否隔离最好还是参考手册。
隔离传感器信号负端与地M可以不连接,以信号负端作为信号源端的参考电位。
非隔离传感器信号负端必须在源端(设备端)接地,以源端的地作为信号的参考电位。
?S7-200SMART模拟量模块两、三、四线制接线详解(附接线图)
S7-200SMART模拟量模块两、三、四线制接线详解(附接线图)二、模拟量模块接线模拟量输入模块接线如下图所示,每个模拟量通道都有两个接线端。
不同于S7-200的接线,SMART接线更加简洁,只有+、-两个端子,把传感器相应的端子接上即可。
2.1、二线制与四线制无论是电流型信号还是电压型信号,以提供信号仪表、设备线缆的条数为准,分成四线制、三线制、两线制三种类型,不同类型的信号其接线方式是不同。
线制是学习模拟量的一个难点,大家记住看提供信号的设备出线,有几根就是几线制。
下图是这几种线制的接线区别:2.2、四线制四线制信号是提供信号的设备上,信号线和电源线加起来有4根线。
提供信号的设备有单独的供电电源,除了两个电源线还有两个信号线。
四线制信号的接线方式如下图所示:2.3、三线制三线制信号是指提供信号的设备上,信号线和电源线加起来有3根线,信号负与供电电源M线为公共线。
三线制信号的接线方式如下图所示:三线制相对于四线制少了一根信号负,常用的信号源设备很少有三线制的,大多是两线制与四线制。
2.4、两线制两线制信号指提供信号的设备上,信号线和电源线加起来只有2根线。
由于S7-200 SMART CPU模拟量模块通道没有供电功能,仪表或设备需要外接24V直流电源。
两线制信号的接线方式如下图示:2.5、短接模拟量输入模块不使用的通道,要将通道的两个信号端短接,接线方式如下图示。
2.6、RTD模块接线SMART系列PLC提供热电阻输入模块EM AR02和EM AR04。
可以直接把热电阻接入PLC,读取温度值。
RTD热电阻温度传感器也有两线、三线和四线之分,其中四线传感器测温最为准确,关于温度传感器几线制的区别,大家自行搜索一下相关资料。
S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号,可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器。
模拟量模块的接线介绍
模拟量模块的接线介绍在我们的应用中,物理量基本是通过变送器,转换为4-20mA ,送达PLC 的模拟量模块进行处理。
而经过PLC 处理后,输出的也基本上是4-20mA 信号去驱动执行器。
电流信号按照接线方式,分为三种线制:二线制、三线制、四线制。
二线制:这种线制输出只有两根线,按照工作原理,它区分为两种:1、本身工作无需电源,直接可以输出电流信号;2、本身工作需要电源,即电源和电流信号合二为一,要求PLC 的A/D 模块给它供电的同时,测量其电流的变化。
三线制、四线制:有红色线的电路,是三线制,无红色线的电路是四线制。
这种线制自身有电源,其+、-信号线,直接输出电流信号。
模拟量模块端子标注的含义:M +:被测量信号的正端。
Measuring lead (positive) M –:被测量信号的负端。
Measuring lead (negative)M ANA :模拟量测量电路的参考电位。
Reference potential of the analog measuring circuit M :PLC 接地端子。
Ground terminalL +:PLC DC24V+电源端子。
Terminal for 24 VDC supply voltageU CM :被测量信号和测量电路参考电位M ANA 之间的电压。
差模电压。
Potential difference+ -between inputs and reference potential of the M ANA measuring circuitU ISO:测量电路参考电位M ANA和PLC接地端子M之间的电压。
共模电压。
Potential difference between M ANA and M terminal of CPUI +:电流测量线路。
Measuring lead for current inputU +:电压测量线路。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

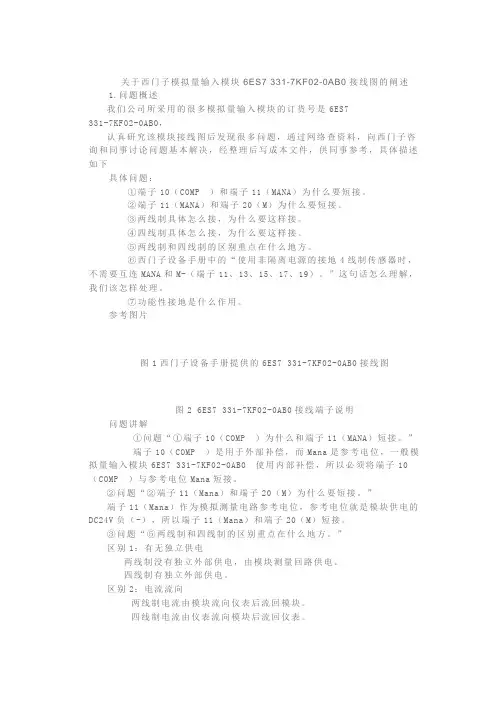

关于西门子模拟量输入模块接线的阐述
关于西门子模拟量输入模块6ES7 331-7KF02-0AB0接线图的阐述
1.问题概述
我们公司所采用的很多模拟量输入模块的订货号是6ES7
331-7KF02-0AB0,
认真研究该模块接线图后发现很多问题,通过网络查资料,向西门子咨询和同事讨论问题基本解决,经整理后写成本文件,供同事参考,具体描述如下
1.1具体问题:
①端子10(COMP )和端子11(MANA)为什么要短接。
②端子11(MANA)和端子20(M)为什么要短接。
③两线制具体怎么接,为什么要这样接。
④四线制具体怎么接,为什么要这样接。
⑤两线制和四线制的区别重点在什么地方。
⑥西门子设备手册中的“使用非隔离电源的接地4线制传感器时,不需要互连MANA和M-(端子11、13、15、17、19)。
”这句话怎么理解,我们该怎样处理。
⑦功能性接地是什么作用。
2.1参考图片
图1西门子设备手册提供的6ES7 331-7KF02-0AB0接线图
图2 6ES7 331-7KF02-0AB0接线端子说明
2.2问题讲解
①问题“①端子10(COMP )为什么和端子11(MANA)短接。
”
端子10(COMP )是用于外部补偿,而Mana是参考电位,一般模拟量输入模块6ES7 331-7KF02-0AB0 使用内部补偿,所以必须将端子10(COMP )与参考电位Mana短接。
②问题“②端子11(Mana)和端子20(M)为什么要短接。
”
端子11(Mana)作为模拟测量电路参考电位,参考电位就是模块供电的DC24V负(-),所以端子11(Mana)和端子20(M)短接。
③问题“⑤两线制和四线制的区别重点在什么地方。
”
区别1:有无独立供电
两线制没有独立外部供电,由模块测量回路供电。
四线制有独立外部供电。
区别2:电流流向
两线制电流由模块流向仪表后流回模块。
四线制电流由仪表流向模块后流回仪表。
图3 四线制和两线制电流流向
④问题“③两线制具体怎么接,为什么要这样接。
”
两线制仪表把测量的正M0 连接到端子2上,测量的负M0-连接到端子3上,端子3无需接地。
⑤问题“④四线制具体怎么接,为什么要这样接。
”
四线制分为两种情况:
1.使用隔离电源情况
必须将所有测量电路的M-与参考电位Mana(端子11)相连接,并与模块的电源M-进行等电位连接,并一起进行功能性接地;
2.使用非隔离电源情况
不需要互连测量Mana和M-(端子11、2、5、7、9、13、15、17、19),因为测量信号负端M-与本地接地电位已经互连,并且参考电势Mana和本地接地点也已经互连。
⑥问题“⑥西门子设备手册中的“使用非隔离电源的接地4线制传感器时,不需要互连MANA和M-(端子11、13、15、17、19)。
”这句话怎么理解,结合我们公司具体情况,我们该怎样处理。
”
请参考四线制接线请参考⑤,以下我公司处理方案:
由于现场情况复杂,有的信号是需要两线制接线,有的信号需要四线制接线,需要四线制接线的信号又分为现场仪表,增加安全栅的信号,增加隔离栅的信号,4-20mA的信号等多种情况,为方便画图和柜厂集成机柜,统一采用一种接线方式。
认为所有采用四线制接线的信号都是采用隔离电源供电。
所以接线都是采用隔离电源情况下的接线方式。
此种方案好处,确保模块接线正确性。
“注意”中只是说“不需要”没有说必须如此。
因此采用此种接线方式在原理上没有错误。
⑦问题“⑦功能性接地是什么作用。
”
多个测量电路共用一个地线会产生共地耦合,功能性接地的目的就是保持彼此之间的零电位。
通过就近接地(接地线比较短),一般连接到机架上,即把测量参考电位Mana与电源负端M-间用电位导线连接,然后一起连接到机架上或箱体上,这就是功能性接地。
