压路机的分类

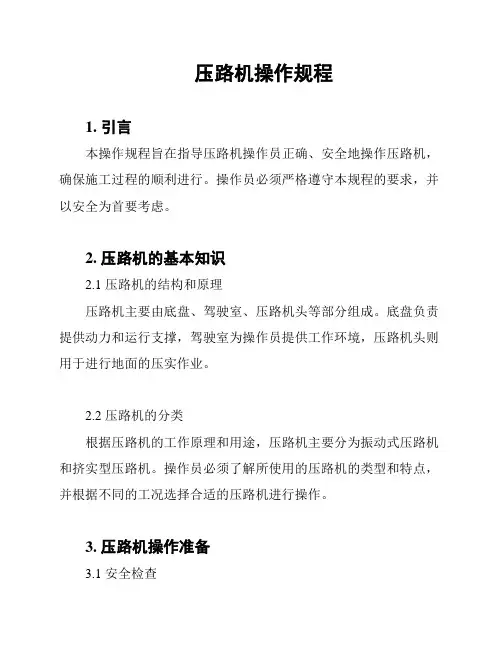

压路机操作规程
压路机操作规程1. 引言本操作规程旨在指导压路机操作员正确、安全地操作压路机，确保施工过程的顺利进行。
操作员必须严格遵守本规程的要求，并以安全为首要考虑。
2. 压路机的基本知识2.1 压路机的结构和原理压路机主要由底盘、驾驶室、压路机头等部分组成。
底盘负责提供动力和运行支撑，驾驶室为操作员提供工作环境，压路机头则用于进行地面的压实作业。
2.2 压路机的分类根据压路机的工作原理和用途，压路机主要分为振动式压路机和挤实型压路机。
操作员必须了解所使用的压路机的类型和特点，并根据不同的工况选择合适的压路机进行操作。
3. 压路机操作准备3.1 安全检查每次操作前，操作员必须对压路机的各项安全设备进行检查。
确保刹车、灯光、喇叭等设备正常运行，以及液压系统、动力系统等部分没有异常情况。
3.2 工作环境检查操作员必须对作业场地进行环境检查，包括地面状况、存在的障碍物等。
必要时应清理或移除可能影响压路机操作和安全的障碍物。
3.3 个人防护装备操作员在操作压路机时必须佩戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、耳塞、防护鞋等。
确保自身安全。
4. 压路机操作流程4.1 上岗前准备操作员在上岗前，应熟悉所要操作的压路机的控制装置和仪表，了解操作步骤和注意事项。
4.2 压路机起动按照压路机的启动顺序，依次进行点火、预热等操作。
确保压路机的发动机正常启动，并达到工作要求的稳定状态。
4.3 压路机操作根据具体施工要求，合理调整压路机的工作速度、振动频率等参数。
在进行压实作业时，逐渐增加运动速度，保持稳定的轴重和良好的压实效果。
4.4 压路机停止操作完成后，按照规程要求，逐步减速停车。
关闭压路机的发动机，并对其进行冷却、清洁等维护工作。
5. 安全注意事项5.1 操作员必须熟悉压路机的操作规程和技术要求，严格按照规程执行操作。
5.2 在操作过程中，操作员应保持专注，注意观察周围环境和路况。
5.3 操作员必须遵守交通法规，确保压路机在道路上的安全行驶。
压路机分类
压路机分类压路机是一种用于压实道路、铁路、机场、港口、堤坝等工程的机械设备。
随着城市化进程的不断推进，压路机的市场需求不断增加。
但是，不同类型的压路机适用于不同的施工场合，因此了解压路机的分类是非常必要的。
一、按压路方式分类1. 静压式压路机静压式压路机是指通过机器自身重量对路面进行挤压，使路面达到压实的目的。
它适用于压实砂土、碎石和沥青路面等。
静压式压路机不需要水泥、沥青等材料，因此成本较低，但是压实效果相对较差。
2. 振动式压路机振动式压路机是通过振动板的高频振动作用于路面，使路面达到压实的目的。
它适用于压实砂土、碎石和沥青路面等。
振动式压路机的压实效果比静压式压路机要好，但是成本也相对较高。
3. 摆锤式压路机摆锤式压路机是通过机器自身重量和锤击力对路面进行挤压，使路面达到压实的目的。
它适用于压实黏土和淤泥等较软的路面。
摆锤式压路机的压实效果比静压式压路机和振动式压路机要好，但是成本也相对较高。
二、按结构分类1. 单钢轮压路机单钢轮压路机是指只有一只钢轮的压路机。
它适用于压实铁路、机场等大面积的路面。
由于它的压路面积相对较小，因此压实效果相对较好。
2. 双钢轮压路机双钢轮压路机是指有两只钢轮的压路机。
它适用于压实道路、桥梁等较小的路面。
由于它的钢轮宽度相对较小，因此操作灵活性较好，适用范围也更广。
3. 多钢轮压路机多钢轮压路机是指有三只或三只以上钢轮的压路机。
它适用于压实大面积的路面，如机场跑道、大型停车场等。
由于它的钢轮数量较多，因此压实效果相对较好。
三、按功率分类1. 小型压路机小型压路机功率较低，一般在10马力左右。
它适用于压实小面积的路面，如小型停车场、小巷道等。
2. 中型压路机中型压路机功率在20马力至50马力之间。
它适用于压实中等面积的路面，如城市道路、桥梁等。
3. 大型压路机大型压路机功率在50马力以上。
它适用于压实大面积的路面，如机场跑道、大型停车场等。
综上所述，不同类型的压路机适用于不同的施工场合。
压路机的用途与分类
压路机的用途与分类第二章压路机的用途与分类第一节压路机的用途1、单钢轮振动压路机单钢轮振动压路机具有静线载荷大、压实影响深、作业效率高等特点，可以有效地压实各类砂土、砂砾石等非粘性土壤、碎石、块石、堆石等不同类型的铺层，适用于道路、机场、路堤填方、海港码头、大坝等土石方基础压实施工。
2、双钢轮振动压路机双钢轮振动压路机主要适用于沥青混凝土、RCC混凝土等路面的压实，也可用于路基、次路基和稳定层等的压实。
3、轮胎压路机轮胎压路机是一种依靠机械自身重力，通过特制的充气轮胎对铺层材料以静力压实作用来增加工作介质密实度的压实机械，被广泛应用于各种材料的基础层、次基础层、填方及沥青面层的压实作业；尤其是在沥青路面压实作业时，其独特的柔性压实功能是其它压实设备无法代替的，是沥青混合料复压的主要机械，也是建设高等级公路、机场、港口、堤坝及工业建筑工地的理想压实设备。
第二节压路机的分类一般地，压实机械可以分为压路机和夯实机械。
根据工作质量范围、压实原理和具体结构等的不同，压路机的分类也不同。
1、按工作质量范围分根据工作质量的不同，压路机可分为轻型、小型、中型、重型和超重型，见表2-1所列。
表2-1 按工作质量分类压路机型式工作质量（t）应用范围轻型≤4.5 压实人行道和修补黑色路面，路基和路面的初步压实中型5～8 路基和路面的中间压实以及简易路面的最终压实重型10～14 砾石和碎石路基以及沥青混凝土路面的最终压实超重型≥16 公路、水坝、机场、大面积基础回填2、按照压实原理分根据压实原理的不同，压路机可分为静作用式、振动式和冲击式，见表2-2所列。
3、按照压实轮结构与作用形式分（1）根据压实轮结构型式，压路机可分为光轮式、凸块（羊脚碾）式和轮胎式等。
（2）根据压实轮组合型式，压路机可分为轮胎-光轮组合式、振动-振荡组合式等。
（3）根据压实轮作用形式，振动压路机可分为振动式、振荡式和垂直振动式等。
表2-2 按压实原理、压实轮数量、操作方式等分类大类按压实原理分按压实轮数量、操作方式等分种类压路机静作用压路机光轮压路机两轮（静作用）压路机三轮（静作用）压路机轮胎压路机（自行式）轮胎压路机拖式轮胎压路机振动压路机轮胎驱动式振动压路机轮胎驱动（光轮）振动压路机轮胎驱动凸块轮振动压路机串联式振动压路机串联式单轮振动压路机串联式双轮振动压路机振荡式振动压路机轮胎驱动振荡压路机串联式振荡振动压路机组合式振动压路机轮胎-光轮组合振动压路机振动-振荡组合振动压路机手扶式振动压路机（单轮）手扶式振动压路机双轮手扶式振动压路机拖式振动压路机拖式（光轮）振动压路机拖式凸块轮振动压路机冲击压路机三边轮冲击压路机三边轮冲击压路机四边轮冲击压路机四边轮冲击压路机五边轮冲击压路机五边轮冲击压路机夯实机械振动夯实机振动平板夯实机单向移动振动平板夯双向移动振动平板夯振动冲击夯实机电动机振动冲击夯内燃机振动冲击夯爆炸夯实机爆炸夯实机蛙式夯实机蛙式夯实机4、按照操作驾驶方式分根据操作驾驶方式的不同，压路机可分为自行式、手扶式和拖式，见表2-2所列。
压路机产品介绍(2009[1][1].02.05)(2)
![压路机产品介绍(2009[1][1].02.05)(2)](https://img.taocdn.com/s3/m/13a3d7fa700abb68a982fbad.png)
压路机的主要结构
压路机系统构成：车架系统、动力系统、传动系统、振动系统、转向系统、 液压系统、洒水系统、制动系统、覆盖件系统、电气系统、空调系统等 车架系统：为其它系统提供可靠的载体，并将这些系统合理的分布固定，以 发挥其最大效用 动力系统的作用是给压路机提供用以行走和工作的动力，它包括: 发动机、 发动机附件、冷却系统、进、排气系统、加速及熄火系统等 传动系统作用是将发动机输出的动力，传递给驱动轮，并根据车辆行驶条件 的变化，相应的改变驱动车轮的扭矩和转速，它包括：驱动泵、驱动马达、 驱动桥；传动轴；变速箱；变速箱操纵、离合器等 转向系统的作用是用以改变车辆的行驶方向，并保证车辆能够直线行走，它 包括：铰接架、转向器、转向操纵系统等 液压系统的作用是将动力系统的机械能转化为油液的压力能，再将压力能通 过油缸转化为机械能，它是一种能量转换装置，它包括：液压泵；振动阀、 振动马达等
路面产品系列整机出厂编号举例说明
示例1：以LG520A为例
示例2：以LG530PH为例：
路面产品系列型号出厂代号一览表
产品型号 LG518A LG518B LG520A LG520B LG512D LG520D 出厂代号 5181 5181 5201 5201 5121 5201 产品型号 LG514B LG516A LG516B LG512DD LG530PH LG521J LG525J 出厂代号 5141 5161 5161 5122 5303 5214 5254
已投放市场和2009年即将投放市场的主要产品
路面机械系列
机械单钢轮 LG514B LG516A/B LG518A/B
LG520A/B
液压单钢轮 LG512D LG514D LG518D LG520D
双钢轮系列 LG503DC LG506DC LG512DD
压路机
动压路机
4. 手扶式振动压路机 爆炸式夯实机 5. 拖式振动压路机
轮胎压路机
1. 自行式轮胎压路机
2. 拖式轮胎压路机
蛙式夯实机
1. 内燃式振动平 板夯实机 2. 电动式振动平 板夯实机
1. 内燃式振动平 板夯实机 2. 电动式振动平 板夯实机
1.内燃式振动冲击 夯实机 2.电动式振动冲击 夯实机
蛙式夯实机
四、轮胎压路机总体构造
❖轮胎式压路机为具 有多个轮胎的特种 车辆，主要由发动 机、驾驶室、传动 系、操纵系和行走 部分（包括方向轮、 驱动轮、机架等）、 配重、洒水装置等 组成。
四、轮胎压路机总体构造
五、轮胎压路机传动系 (YL9/16型)
轮胎压路机换向机构 1、组成
2、工作过程
❖工作中换向 齿轮左或右 移，与内齿 啮合后，主 传动器将动 力通过换向 齿轮传出。
压实力的方向
行走马达 旋转马达
常 用 压 实 机 械 外 形 图
拖式凸块碾
不同压实机械适用范围：
三、压实机械的压实原理
❖压实机械种类虽多，但按其压实原理可分 为静力式、振动式和冲击式三种类型。
1）静力碾压 2）冲击压实 3）振动压实
三、压实机械的压实原理
4）振动碾压
5）振荡碾压
附：冲击碾压
冲击式压路机
附：冲击碾压
❖ 利用三边或五边形非园滚轮以一定速度在滚 动中冲击拍打地面，利用集中的冲击能量达 到压实土石填料的目的。
柴油机型号
6BT5.9
额定功率(kW)
92
额定转速(r/min)
2400
四、振动压路机结构分析
（一）YZC12型振动压路机
主要性能参数
外形图
压路机分类
压路机分类
压路机是一种建筑机械设备，用于修整路面和压实地基材料。
根据不同的使用情况和工作原理，压路机可以分为以下几类：
1. 静压式压路机：又称为滚筒压路机，是最常见的一种压路机。
它采用滚筒作为压路部件，靠自身重量和振动力来压实地基材料。
2. 振动式压路机：通过高频振动来压实地基材料，适用于各种材料的压实。
3. 磨头式压路机：采用辊式破碎装置来磨碎、压实路面结构层，适用于修复路面和进行路面维护。
4. 拉杆式压路机：采用金属条或呈梳状的钢丝作为压路部件，通过不断拉伸和弯曲达到压实地基材料的目的，适用于压实深度较浅的区域。
5. 轮胎式压路机：采用弹性较好的橡胶轮胎作为压路部件，可以达到较高的压实功效，适用于室外场地和施工现场。
6. 双钢轮振动式压路机：采用两个钢轮和振动装置进行压实，适用于较小的施工区域和窄路面。
7. 多轮压路机：由三个或更多的轮组成，可以轻松覆盖大面积，适用于压实较稳定的地面材料。
压路机的工作原理
压路机的工作原理一、压路机的概述压路机是一种用于压实土壤、沥青混凝土和其他材料的机械设备。
它主要用于道路、桥梁、隧道和停车场等建筑工程中，以提高地面的承载能力和稳定性。
二、压路机的分类按照压路方式可以将其分为振动式压路机和静轮式压路机两类。
振动式压路机主要用于沥青混凝土表层的压实，而静轮式压路机则适用于大面积土壤的压实。
三、振动式压路机的工作原理振动式压路机利用高频率振动来产生冲击力，从而将材料紧密排列在一起。
其工作原理如下：1. 振动系统：振动系统由电机、离合器、齿轮箱和偏心轴组成。
电机通过离合器驱动齿轮箱，齿轮箱再通过偏心轴将振荡力传递到滚筒上。
2. 滚筒：滚筒是振动式压路机最重要的部件之一。
它由钢制圆柱体构成，表面覆盖有橡胶或聚氨酯材料。
滚筒的直径和长度可以根据需要进行调整。
3. 操作系统：操作系统包括方向盘、刹车和油门。
方向盘用于控制压路机的行驶方向，刹车用于停止压路机，油门则用于调节速度。
4. 振动开关：振动开关用于控制振动系统的开启和关闭。
当振动开关打开时，电机会启动并传递振荡力到滚筒上。
5. 压路作业：在进行压路作业时，振动式压路机首先行驶到需要压实的区域。
然后将振动开关打开，启动振动系统，并开始进行压路作业。
四、静轮式压路机的工作原理静轮式压路机利用重量来产生冲击力，从而将材料紧密排列在一起。
其工作原理如下：1. 压路轮：静轮式压路机主要由前后两个大型钢制轮组成。
这些轮子可以根据需要进行调节，并且可以通过液压系统来提高或降低它们的重量。
2. 操作系统：操作系统包括方向盘、刹车和油门。
方向盘用于控制压路机的行驶方向，刹车用于停止压路机，油门则用于调节速度。
3. 压路作业：在进行压路作业时，静轮式压路机首先行驶到需要压实的区域。
然后将轮子调整到合适的高度，并通过液压系统增加其重量。
最后开始进行压路作业。
五、压路机的维护保养为了确保压路机的正常运行和延长其使用寿命，需要进行定期维护保养。
沥青路面压路机的用途与分类
第二章压路机的用途与分类第一节压路机的用途1、单钢轮振动压路机单钢轮振动压路机具有静线载荷大、压实影响深、作业效率高等特点，可以有效地压实各类砂土、砂砾石等非粘性土壤、碎石、块石、堆石等不同类型的铺层，适用于道路、机场、路堤填方、海港码头、大坝等土石方基础压实施工。
2、双钢轮振动压路机双钢轮振动压路机主要适用于沥青混凝土、RCC混凝土等路面的压实，也可用于路基、次路基和稳定层等的压实。
3、轮胎压路机轮胎压路机是一种依靠机械自身重力，通过特制的充气轮胎对铺层材料以静力压实作用来增加工作介质密实度的压实机械，被广泛应用于各种材料的基础层、次基础层、填方及沥青面层的压实作业；尤其是在沥青路面压实作业时，其独特的柔性压实功能是其它压实设备无法代替的，是沥青混合料复压的主要机械，也是建设高等级公路、机场、港口、堤坝及工业建筑工地的理想压实设备。
第二节压路机的分类一般地，压实机械可以分为压路机和夯实机械。
根据工作质量范围、压实原理和具体结构等的不同，压路机的分类也不同。
1、按工作质量范围分根据工作质量的不同，压路机可分为轻型、小型、中型、重型和超重型，见表2-1所列。
表2-1按工作质量分类压路机型式工作质量（t）应用范围轻型≤4.5压实人行道和修补黑色路面，路基和路面的初步压实中型5～8路基和路面的中间压实以及简易路面的最终压实重型10～14砾石和碎石路基以及沥青混凝土路面的最终压实超重型≥16公路、水坝、机场、大面积基础回填2、按照压实原理分根据压实原理的不同，压路机可分为静作用式、振动式和冲击式，见表2-2所列。
3、按照压实轮结构与作用形式分（1）根据压实轮结构型式，压路机可分为光轮式、凸块（羊脚碾）式和轮胎式等。
（2）根据压实轮组合型式，压路机可分为轮胎-光轮组合式、振动-振荡组合式等。
（3）根据压实轮作用形式，振动压路机可分为振动式、振荡式和垂直振动式等。
表2-2按压实原理、压实轮数量、操作方式等分类大类按压实原理分按压实轮数量、操作方式等分种类压路机静作用压路机光轮压路机两轮（静作用）压路机三轮（静作用）压路机轮胎压路机（自行式）轮胎压路机拖式轮胎压路机振动压路机轮胎驱动式振动压路机轮胎驱动（光轮）振动压路机轮胎驱动凸块轮振动压路机串联式振动压路机串联式单轮振动压路机串联式双轮振动压路机振荡式振动压路机轮胎驱动振荡压路机串联式振荡振动压路机组合式振动压路机轮胎-光轮组合振动压路机振动-振荡组合振动压路机手扶式振动压路机（单轮）手扶式振动压路机双轮手扶式振动压路机拖式振动压路机拖式（光轮）振动压路机拖式凸块轮振动压路机冲击压路机三边轮冲击压路机三边轮冲击压路机四边轮冲击压路机四边轮冲击压路机五边轮冲击压路机五边轮冲击压路机夯实机械振动夯实机振动平板夯实机单向移动振动平板夯双向移动振动平板夯振动冲击夯实机电动机振动冲击夯内燃机振动冲击夯爆炸夯实机爆炸夯实机蛙式夯实机蛙式夯实机4、按照操作驾驶方式分根据操作驾驶方式的不同，压路机可分为自行式、手扶式和拖式，见表2-2所列。
压路机简介演示
压路机的分类
按工作原理分类
分为振动式和静碾式两种。振动式压路机利用振动对材料 进行压实，静碾式压路机则通过自身重量对材料进行压实 。
按结构形式分类
分为轮胎式和履带式两种。轮胎式压路机移动方便，适用 于道路施工等场地；履带式压路机则具有较强的爬坡能力 和稳定性，适用于大型基础建设等工程。
按吨位分类
分为轻型、中型和重型三种。轻型压路机适用于小型工程 和道路维修；中型和重型压路机则适用于大型基础设施建 设和道路施工等工程。
压路机简介演示
汇报人： 2024-01-08
目录
• 压路机概述 • 压路机的工作原理 • 压路机的结构组成 • 压路机的操作与维护 • 压路机的应用场景与案例
01
压路机概述
定义与用途
定义
压路机是一种利用重力和振动对 土壤、碎石、沥青等材料进行压 实的工程机械。
用途
广泛应用于道路、桥梁、机场、 堤坝等基础设施建设中的基础材 料压实作业。
照明系统
为夜间或低能见度的工作提供照明。
电缆和连接器
确保各部分电路的连接和安全。
行走装置
车架
支撑压路机各部分的结构部件。
轮胎
支撑压路机重量和提供行走能力的部 件。
悬挂系统
吸收地面不平整引起的振动，提高压 实效果。
转向系统
控制压路机的转向，使其能够灵活移 动。
04
压路机的操作与维护
操作规程
启动操作
01
行走驱动
压路机通常采用柴油发动机作为动力源，通过传动系统将动力传递给行
走轮，实现压路机的行走。
02 03
转向控制
转向系统通过控制行走轮的转速差来实现压路机的转向。当压路机需要 转向时，控制一侧行走轮的转速减慢，另一侧行走轮的转速加快，从而 实现转向。
压路机作业指导
压路机作业指导一、任务概述本文旨在提供一份详细的压路机作业指导，以帮助操作员正确、高效地使用压路机进行道路压实作业。
在本指导中，将介绍压路机的基本原理、操作注意事项、作业步骤以及安全措施等内容，以确保作业过程安全可靠、质量符合要求。
二、压路机基本原理1. 压路机的作用：压路机主要用于对道路或其他地面进行压实，以提高地面的承载能力和平整度。
2. 压路机的分类：按振动方式可分为振动式压路机和静压式压路机；按行走方式可分为自行式压路机和牵引式压路机。
3. 压路机的结构：压路机主要由发动机、振动系统、行走系统、压路辊等组成。
三、操作注意事项1. 操作前的准备工作：a. 检查压路机的各项部件是否完好，如发动机、液压系统、刹车系统等。
b. 检查油液、水液、燃油等液位是否符合要求。
c. 穿戴好个人防护装备，如安全帽、耳塞、防护眼镜、防滑鞋等。
d. 熟悉压路机的操作控制器和仪表板，确保了解各个按钮和指示灯的功能。
2. 操作时的注意事项：a. 在操作过程中，应保持集中注意力，注意观察周围环境，避免与行人、车辆等发生碰撞。
b. 根据作业要求和地面情况，合理选择振动模式和振动频率，以达到最佳的压实效果。
c. 在行驶过程中，应保持适当的车速，避免过快或过慢，以免影响作业效果。
d. 在转弯时，应减速慢行，避免急转弯造成侧翻或其他意外事故。
e. 在停机时，应将压路机停放在平坦、稳固的地面上，并使用手刹固定。
四、作业步骤1. 确定作业区域：根据工程要求和施工计划，确定需要进行压实作业的区域，并进行必要的标记和隔离措施。
2. 清理作业区域：清理作业区域内的杂物、泥土等，确保地面平整、干净。
3. 调整振动模式和频率：根据地面情况和作业要求，调整压路机的振动模式和振动频率，以达到最佳的压实效果。
4. 开始压实作业：按照预定的作业路线和顺序，将压路机驶入作业区域，开始进行压实作业。
在作业过程中，应保持均匀的行驶速度和振动频率，确保地面的均匀压实。
07压路机
2.转向回路 该回路由液压泵13、全液压转向器17、溢流阀24、缓冲
补油阀18和转向油缸19组成。转向时，向左（逆时针方 向）或向右（顺时针方向）转动转向盘，即操纵转向器的 控制阀相对阀套转动一个角度，则可改变转向阀的液流方 向。反向推动左右转向油缸，使前后铰接机架向左或向右 偏转，实现压路机折腰转向。 全液压式转向器包括阀体、阀套、控制阀和计量马达等主 要零部件。计量马达在转向时具有随动作用，在转向过程 中转子可带动阀套跟踪控制阀，实现液压机械反馈。 紧急情况下，也可实现人力转向，此时计量马达将作为手 动泵，通过操纵转子改变油流方向，实现左右转向。
压实机械
压实的作用： 通过对路基和路面的压实，使筑路材料颗粒处于
较紧的状态，从而提高它们的强度、不透水性和 密实度 压实机械的分类：
按作用原理分静作用碾压、振动碾压、夯实机械 什么是静作用碾压机械、振动碾压机械？
一、静力式光面滚压路机
分类： 按碾压轮结构特点分刚性光轮、羊脚轮和凸块轮压
CA25振动压路机
最大工作重量（t） 10.4 静线压力（N/cm） 225.4 振动频率（Hz） 30 高振幅激振力（KN） 198 额定功率（Kw） 80
振动压路机主要结构原理
YZ18振动压路机分动箱
YZ4.5振动压路机分动箱
YZ10D振动压路机变速器
YZ10B振动压路机变速器
YZ10B振动压路机变速器
➢ 外压盘转动一个孔位时，其轴向的调节量为 0.055mm
➢ 齿轮式换向离合器
齿 轮 式 换 向 离 合 器
洛 阳 产 压 路 机 方 向 轮
➢方向轮
➢ 组成： 转向立轴12，Π形架，转向臂13（连 转向油缸）
➢ 特点：方向轮是两个完全相同的渡轮，轮内可 灌砂或水，调节压路机质量。
压路机培训讲义教学内容
压路机培训讲义压路机培训讲义一、压路机的功能及应用范围压路机的功能：用于对疏松土壤、沙石及路面材料进行压实，使其达到规定的强度，满足使用要求。
压路机的应用范围：适用于公路、铁路路基、机场、大坝、码头等高标准工程压实作业。
二、压路机的压实原理静力作用式压路机主要通过压路机自重对土壤进行压实。
动力作用式压路机综合压路机自重和动作用力（振动冲击力或重力冲击力）对土壤进行压实。
其冲击力远大于自重，加之振动能使土壤颗粒重新排列，挤出土壤中所含的水分和空气，故其压实能力远高于静力作用式压路机。
三、压路机的分类按传动方式分：机械传动，全液压传动按作业方式分：A、静力作用式：各种型号的光轮压路机、轮胎压路机、羊足压路机、拖式碾滚等。
B、动力作用式：振动式、夯实式、振动夯实式、冲击式。
按行走方式分：拖式和自行式。
按碾压轮的性质与形状分：光轮、羊足、凸块式滚轮、多边形滚轮、充气轮胎等。
四、我公司压路机简介我公司压路机生产历史：我公司在八十年代中期开始进入压路机生产行业，87年开始引进德国VIBROMAX公司压路机技术生产全液压式压路机，并很快消化吸收了国外先进技术，实现了国产化，随后在引进技术的基础上开发了从12~26吨级的全液压单钢轮系列振动压路机，是国内引进生产全液压式压路机最早的厂商之一，一直以来是国内高端压路机的主要供应商，近年来根据市场要求还开发了12、14吨级双钢轮压路机，26、30吨级轮胎式压路机，该两种压路机主要用于压实沥青路面。
我公司压路机主要产品型号：单钢轮全液压压路机W1206DW、W1405DW、W1605DW、W1805DW、W1801F、W2002、W2005DW、W2008DW、W2601DW双钢轮压路机W1205DD、W1405DD轮胎式压路机YL26H、YL30H机械式压路机 YZJ20A五、压路机工作原理及结构1、压路机外型图2、压路机结构图1. 铰接架2. 照明灯3. 驾驶室4. 定量液压泵 (转向泵)5. 变量液压泵 (振动泵) 6．变量液压泵 (行驶泵) 7. 液压油箱 8. 干式空气滤清器 9. 发动机10. 排气消声器 11. 后罩 12. 燃油箱 13. 后车架 14. 中央传动 15. 轮边行星减速器 16. 轮胎 17. 驱动桥壳 18. 减速器 19. 停车制动器 20. 变量液压马达 (行走驱动, 后面) 21. 蓄电池 22. 转向油缸 23. 振动轮 24. 定量液压马达 (行走驱动, 前面) 25. 前车架 26. 左端减振装置 27. 振动偏心轴 28. 振动调幅装置29. 定量液压马达 (振动马达) 30. 右端减振装置 31. 刮泥板3、压路机振动轮结构图图2 振动轮总成1.振动轮体2.偏心轴3.振动调幅装置4.减振块5.行走马达6.振动轴承7.振动马达8.十字轴承4、中心铰接架图3 中心铰接架1.轴承挡板2.前车架横轴3.框架4.球形轴承5.后车架立轴6.转向油缸六、江麓压路机主要技术特点1、行走、振动和转向三大系统均为液压传动, 且三个系统的液压泵连成一体, 由发动机曲轴输出端通过弹性联轴器直接驱动各泵,然后由各控制元件控制各系统的马达或油缸, 使各系统运转。
压路机结构与工作原理
项目一压路机构造与装配 (2)任务一认识压路机 (2)1. 压路机的用途 (2)2. 公路的结构 (2)3. 压路机的分类 (2)4. 压路机的型号编著 (3)5. 振动式压路机的应用 (3)项目一压路机构造与装配任务一认识压路机一、任务描述二、任务要求三、相关知识（一）压路机的用途、分类与型号编制1. 压路机的用途在公路、铁路、机场、水利工程、建筑工程中，压路机主要用于对路基、路面、大堤、围堰、建筑基础等进行压实。
所谓压实，就是通过碾压、冲击等方法，以外力克服土壤、砂石、沥青混合料的颗粒之间的摩擦力、凝聚力进行重新排列，互相之间靠拢、将水与空气挤出，使材料颗粒之间的摩擦力、凝聚力变得更大，被压实材料也就更密实。
压实经过了四个过程：重新排列、充填过程、分离过程与夯实过程。
即较大的颗粒重新排列，使它们之间的间隙变小，小颗粒充填到大颗粒这间的间隙中，将间隙中的水与空气挤出，在外力的作用下颗粒碎裂，造成进一步的充填。
造成压实的作用力有以下几种：静压力、冲击力、激振力、振荡力与搓揉力。
能产生以上几种力进行压实工作的机器就是压路机。
2. 公路的结构公路分二层：路面层与路基层。
路基层有二种：一种是未经挖动的土层，这种不需要进行压实；另一种是填起来的土层，必须进行分层压实。
路面层分为面层、基层与垫层，均需要进行压实。
其中各层的材料与厚度各不相同，有沥青混凝土、水泥混凝土、稳定土、级配沙石、泥结沙石等。
对于不同的层面、不同的材料就采用不同的压实方法，采用不同的压实机械。
3. 压路机的分类1 按压实原理分：静作用式、振动式、振荡式。
234 按机架分：整体机架、铰接机架。
5 按碾压轮数量分：单轮、双轮、叁轮。
6 按行驶方式分：自行式、拖式。
7 按驱动数分：单轮驱动、双轮驱动、全轮驱动8 按传动方式分：机械传动、机械液力传动、全液压传动。
4. 压路机的型号编著型号主要反映压路机的结构特点，根据国家标准来编著。
1 振动式YZ18C YZK18C YZC12 YZC12AY —压路机Z—振动式K—羊脚轮C—串联双钢轮18、12—压路机质量18T 、12T最后一个字毋一设计序号或特点：C-普通型、E、A-改进型、F-经济型、S-沙漠型2 静光轮2Y6/8 3Y12/152、3—光轮数量Y —压路机12/15—质量/加载后质量3 轮胎式YL9/16 YL16/20Y —压路机L —轮胎式16/20—质量/加载后质量5. 振动式压路机的应用振动式压路机是利用振动轮的自身重量与振动产生的激振力对被压实材料进行压实。
压实机械的系列与压路机分类
历经近50年的创业和发展，我国形成了以徐州、洛阳 等产地为主的50多家压实机械制造企业和多家科研机构。 已形成4-25t静碾压路机、16～30t轮胎压路机、0.5～26t 振动压路机三大系列及年产10000余台的批量生产能力。 徐工集团占行业总销量的40％以上，一拖集团占27％, 厦工三明占11％ ，其他企业占30％左右。 世界压路机制造业主要集中在欧洲、北美和东亚地区 的几家大公司，包括宝马、戴纳派克、英格索兰、卡特彼 勒和酒井重工，其中宝马公司在世界压实机械市场占有率 高达24％；戴纳派克约为18％；英格索兰约10％；卡特彼 勒约为10％；酒井重工约为4％。
可拆卸薄皮凸块轮 整体凸块轮
（2）按驱动轮数量分类
单轮驱动压路机在进行压实作业时， 从动轮有较为严重的推土现象，降低 了铺层材料表面的压实品质。全轮驱 动压路机的压轮都是主动轮，驱动力 将铺层材料推向后方，能明显地发送 表面的压实品质。 单轮驱动压路机往往是一个轮驱 动，另一个从动轮转向，全轮驱动较 单轮驱动有更大的驱动能力和制动能 力，使压路机压实作业时不易陷车， 刹车时能缩短制动距离。
（1） 按压轮型式分类
压路机的光面钢轮能适应路面的光整作 业，且在转移工地时可在公路上行驶。但 这种刚性滚轮难于保证铺层材料压实度的 均匀性，这种压实度不均匀的道路经行车 和沉陷后就会出现凹凸不平。 凸块轮对土壤兼有压实、冲击、拌合与揉 搓的综合作用，特别适用于压实粘土。由 于凸块对铺层材料的压应力大，经多遍压 实后可得到高强度的工程基础。凸块轮振 动压路机（图10）在工程基础与堤坝的建 设施工中得到了广泛应用。
凸块振动压路机
轮胎压实较之刚性压轮，其优越性在于其 揉搓作用能使被压实材料在轮胎接地面积范 围内得以均匀压实，而物料很少向侧面移动， 这就使铺层各处的压实度相一致，且不会出 现裂纹。由于柔性压实，不会破坏铺层材料 的原有粘度和混合料中的骨科结构，使沥青 混凝土路面有很好的封闭性和抗滑性能。
压路机压强原理
压路机压强原理压路机压强原理压路机是常用的道路施工机械之一，可将道路压实，提高道路的承载能力和耐久性。
其中，压路机压强原理是其正常工作的基础，下面我们就来详细了解一下。
一. 压路机的分类和工作原理压路机可以分为钢轮振动压路机和胶轮振动压路机两种类型。
其工作原理都是利用机器的重量和振动来向下施加压力，使道路沉实和压实。
二. 压路机压强的计算公式压路机施加的压强是由其自身的重量和加速度所决定的。
加速度则是由振动频率和振幅所决定的，常表示为G值。
G值增大，振动力就会增加，施加的压强也就会增大。
施加在道路上的压力计算公式为：P=(F/ A)+Ps其中：P：在道路上施加的压力，单位为N/m²（牛每平方米）F：压路机施加在道路上的总重力，单位为N（牛）A：压路机接触道路面的总面积，单位为平方米ps：由于静压产生的气压，单位为N/m²三. 压路机工作时需要注意的事项1. 确保道路表面没有积水和松散物，以免对压路机和施工过程造成不必要的影响。
2. 根据道路情况和设计要求，选择合适的振动频率和振幅，严格控制施工过程中的速度和次数，保证施工质量。
3. 对于较小的区域，建议使用手持式压路机进行施工，可更加准确控制施工区域，同时能够节约施工成本。
四. 压路机的发展趋势随着科技的日新月异，各种新型压路机也不断涌现，如激光地面调平机和磨光机等。
这些新型压路机不仅能够更加高效地完成施工任务，还能够更加准确地控制施工质量，是不断推动压路机行业发展的重要力量。
总结：压路机压强原理是压路机正常工作的基础，合理施加压力可以更好地完成施工任务。
压路机在日常使用中，需要注意道路情况和施工质量，保证道路建设的质量和安全，是推动城市发展、提高居民生活质量的重要一环。
压实机械的系列与压路机分类
（3）按振动轮数量分类
振动压路机有单轮振动和双轮振动两种 结构型式。与单轮振动串联压路机相比， 双轮振动串联压路机虽然结构较复杂，但 压实能力强，生产效率高。单轮振动串联 压路机在结构上比较简单在一些小型压实 工程及路面维修作业中被广泛采用。轮胎 驱动单轮振动压路机的驱动能力大，横向 稳定性好，几乎占领了岩石填土和工程基 础的所有压实工作。
效果。
➢ 振动压实技术和机械的出现，是压实机械发展过程的一
个划时
➢ 代革命。第一台出现在20世纪40年代，50年代大量投
放市场。
➢ 70年代以来，迅速而普遍推广静液传动和液压控制技术。 ➢ 80年代出现振荡压实，首先在瑞典。 ➢ 1940年我国仿制出第一联合开发的3t自行式压路机，是
世界压路机制造业主要集中在欧洲、北美和东亚地区 的几家大公司，包括宝马、戴纳派克、英格索兰、卡特彼 勒和酒井重工，其中宝马公司在世界压实机械市场占有率 高达24％；戴纳派克约为18％；英格索兰约10％；卡特彼 勒约为10％；酒井重工约为4％。
一 压实机械的系列
除表1中所列类别之外，压路机还可以按工作质量大小分为小型、轻型、中型、 超重型；按用途不同分为基础用压路机、路用面压路机；按结构形式还可分 为更多类型。
可拆卸薄皮凸块轮
整体凸块轮
（2）按驱动轮数量分类
单轮驱动压路机在进行压实作业时， 从动轮有较为严重的推土现象，降低 了铺层材料表面的压实品质。全轮驱 动压路机的压轮都是主动轮，驱动力 将铺层材料推向后方，能明显地发送 表面的压实品质。
单轮驱动压路机往往是一个轮驱 动，另一个从动轮转向，全轮驱动较 单轮驱动有更大的驱动能力和制动能 力，使压路机压实作业时不易陷车， 刹车时能缩短制动距离。
铰接转向压路机是通过车架“折腰”转向的。当铰
压路机分类选择使用
压实机械产品类组划分表1．选用（1）根据工程质量要求选择若想获得均匀的压实密度，可选用轮胎式压路机。
轮胎式压路机在碾压时不破坏土壤原有的粘度，各层土壤之间有良好的结合性能，加之前轮可摆动，故压实较为均匀，不会有虚假压实情况。
若想使路面压实平整，可选用全驱动式压路机。
对压路机压实能力要求不高的地区，可使用线压力较低而机动灵活的压路机。
若要尽快达到压实效果，可选用大吨位的压路机，以缩短工期。
（2）根据铺层厚度选择在碾压沥青混凝土路面时，应根据混合料的摊铺厚度选择压路机的重量、振幅及振动频率。
通常，在铺层厚度小于60mm的薄铺层上，最好使用振幅为0.35~0.60mm的2~6t的小型振动式压路机，这样可避免出现堆料、起波和损坏骨料等现象；同时，为了防止沥青混合料过冷，应在摊铺之后紧跟着进行碾压。
对于厚度大于100mm的厚铺层，应使用高振幅（可高达1.0mm）、6~10t的大中型振动式压路机。
（3）根据公路类型（等级）选择对于一、二级国家干线公路和汽车专用路，应使用6~10t的具有较高压实能力的大型振动压路机；对于三级以下的公路，或不经常进行压实作业时，最好配备2t左右的机动灵活的振动压路机。
对于水泥混凝土路面，可采用轮胎驱动式串联振动压路机；对于沥青混凝土路面，应选用全驱动式振动压路机；对于高级路面路基的底层，最好选用轮胎压路机或轮胎驱动振动压路机进行压实，以获得均匀的密实度；修补路面时可选用静力作用式光轮压路机。
（4）根据被压物料的种类选择对于岩石填方压实，应选用大吨位压路机，以便使大型块料发生位移；对于粘土的压实，最好使用凸块捣实式压路机；对于混合料的压实，最好选择振动式压路机，以便使大小粒料掺和均匀；深层压实宜采用重型振动压路机慢速碾压，浅层则应选用静力作用式压路机。
各种压路机所适用的物料种类如表1所示。
表1 各种压路机所适用的物料种类注：A——最佳适用；B——无其他机器时可代用；C——不适用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沃尔华手扶单钢 轮小型压路机
沃尔华手扶双钢轮压路机
沃尔华驾驶式 小型压路机
压路机的清洁保养
• 压路机每次完成施工任务后，须洗掉其上的污物和灰尘，应特别注 意柴油机、发电机、起动马达、喷油泵、喷油器、液压泵等，以及 液压管路的外表的清洁，最好用干燥柔软的抹布把这些地方擦干净 。 • 压路机如果长时间闲置不用，须放出发动机水箱内的水，在冬天气 候寒冷，每天作业完毕后就应放掉。仔细清洗掉机器上的污物和灰 尘，用煤油擦洗各部件的外表面和一切润滑孔并注一次油脂，对未 涂漆的外露部分应涂黄油或防锈胶。
压路机的分类
山东沃尔华集团
• 压路机在工程机械中属于道路设备的范畴，广泛用于高等级公路、
铁路、机场跑道、大坝、体育场等大型工程项目的填方压实作业， 可以碾压沙性、半粘性及粘性土壤、路基稳定土及沥青混凝土路面 层。
压实机械产品类组划分表
组 （1）静碾压路机
（2）振动压路机
产品名称 1）两光轮静碾压路机 2）三光轮静碾压路机 3）拖式光轮压路机 4）拖式凸块压路机 5）拖式羊角压路机 6）拖式格栅压路机 7）两轮串联振动压路机 8）两轮并联振动压路机 9）两轮铰接振动压路机 10）四轮振动压路机 11）轮胎驱动光轮振动压路机 12）轮胎驱动凸块振动压路机 13）钢轮轮胎组合振动压路机 14）手扶式振动压路机 15）拖式振动压路机
（3）轮胎压路机 （4）夯实机
16）自行式轮胎压路机 17）拖式轮胎压路机
18）电动平板振动夯实机
19）内燃平板振动夯实机
20）电动振动冲击夯 21）内燃振动冲击夯
22）爆炸式夯实机 23）蛙式夯实机 （5）冲击式压路机 24）冲击式压路机
三光轮静 碾压路机
轮胎驱动光轮振动压机
羊角压路机
压路机分类：
• 按压实原理分：静作用式、振动式、振荡式。 • 结构质量分：轻型、小型、中型、重型、超重型。 • 按碾压轮的形式分：光钢轮、振动轮、羊脚轮。 • 按机架分：整体机架、铰接机架。 • 按碾压轮数量分：单轮、双轮、叁轮。 • 按行驶方式分：自行式、拖式。 • 按驱动数分：单轮驱动、双轮驱动、全轮驱动。 • 按传动方式分：机械传动、机械液力传动、全液压传动。
谢谢观看
山东沃尔华集团
