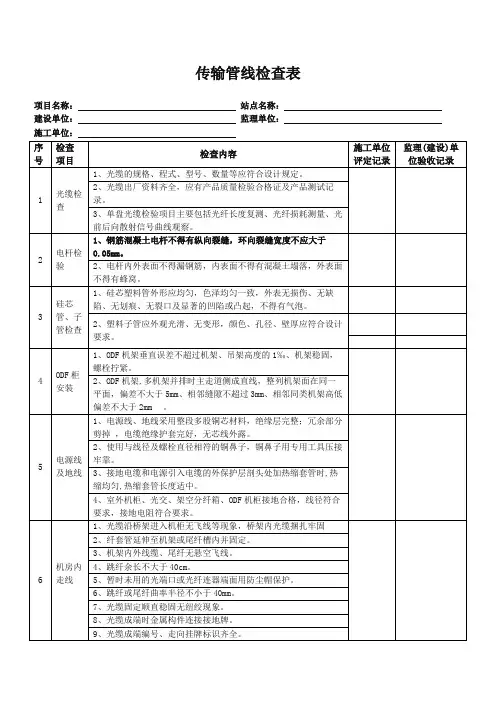

传输管线工程验收

3
光缆线路敷设的一般规定 直埋光缆线路路由选择
➢ 直埋光缆线路应以交通线为依托，方便施工和维护， 缩短障碍抢修时间。在符合大的路由走向的前提下， 光缆线路宜沿靠公路、乡村大道或机耕路，但应顺 路取直。避开路旁设施和计划拓宽、取直地段，一 般离开公路100米以外。
➢ 光缆线路穿越河流，应选择在符合水底光缆敷设要 求的地方，并应兼顾大的路由走向。光缆线路过河 处附近有永久性坚固桥梁时，光缆应优先考虑从桥 上通过。
➢ 光缆线路路由应尽量沿靠主要公路，并顺路取直， 以便于施工和维护。
➢ 光缆过河遇有稳固可用的桥梁时，尽量从桥上通过。 采用水线过河方式时，要求选择适合敷设水底光缆 的安全过河位置。
➢ 光缆进入城市的通信局时，应结合城市的建设规划 确定具体路由及敷设方式。
➢ 光缆线路的保护方式，应根据现场的客观条件因地 制宜采取相应的保护措施，并需考虑经济合理性。
光缆在桥上敷设时应考虑的主要问题
➢ 要考虑钢管及桥上附架所用铁件的防锈措施，如暴 露在空气中时可涂防锈漆，埋在土中的也可涂刷沥 青。
➢ 对大型铁路、公路钢结构桥梁应考虑光缆的防震问 题。如采用填充油膏结构的光缆，钢管内的光缆用 塑料子管保护等。尤其光缆接头尽量不要安放在桥 上，以免受震开裂或断纤。
➢ 对桥下净空较小的河流，尚应考虑光缆防火。防止 在桥下烧火损坏光缆。
➢ 要考虑桥梁的伸缩，特别是一些跨度大的重要桥梁。 通信管道及光缆应能适应桥梁伸缩的影响。如采用 伸缩套管、余留光缆等。
➢ 桥上管道在桥梁的两端应设置人孔或手孔，以便于 和其它敷设方式衔接。
➢ 冬季结冰地区要特别注意桥上管道或槽道的排水问 题。如随桥梁形成坡度，或设置排水孔洞。
8
光缆线路敷设的一般规定
目录
一 光缆传输线路一般技术要求 二 架空杆路技术规范要求 三 直埋光缆技术规范要求 四 管道光缆的敷设安装 五 新建管道技术规范要求 六 站内光缆引入安装 七 光缆的接续与测试 八 光缆线路防护要求与措施 九 传输管线工程验收内容
1
光缆线路敷设的一般规定
架空光缆路由选择原则
➢ 将光缆线路的安全、稳定、可靠放在首位，尽量避 开环境条件复杂与地质条件不稳定的地区。
5
光缆线路敷设的一般规定
管道路由选择
➢ 进城光缆宜采用管道方式敷设。利旧原有管道敷设 光缆，应选择路由短捷、管道质量良好、管孔有富 余的管道。
➢ 新建管道路由宜与市话网的发展规划相结合，并符 合城建部门要求。其路由选择应考虑的因素如下： 1、路由短捷、地势平坦、转弯少、高差小、地 质稳固、地下水位低。 2、地下各种管线及障碍物少。 3、管道应建在定型（或规划）街道的人行道上， 受条件限制时也可建在慢车道上。 4、在不具备新建管道条件的街道或地段，可考 虑建设简易塑料管道。
9
光缆线路敷设的一般规定
水底光缆过河位置选择
➢ 水底光缆的过河位置除应选择在适合敷设水底光缆 的地点外，还应照顾干线路由的走向，勿使其偏离 干线大路由走向过远。但对于大河流或主要的繁忙 河道，则应以选择较合适的光缆过河位置为主。对 确定的水底光缆过河位置，应到相关单位收集有关 河道及水文资料，过河方案要取得航道主管部门的 同意或认可，待设计批准后由设计提供图纸、由建 设单位具体办理正式协议手续。
4
光缆线路敷设的一般规定
直埋光缆线路路由选择
➢ 宜避开强电影响严重的变电站、易遭雷击和易受到 机械损伤的地段。
➢ 不宜穿越大的工业基地和矿区，不宜穿越不下电路 的城镇，尽量少穿越村庄。
➢ 不宜穿越森林、果园、茶林、苗圃及其他经济林场 等。
➢ 其他有可能影响光缆线路安全或稳定时，应采取有 效的技术措施。
2
光缆线路敷设的一规定
直埋光缆线路路由选择
➢ 直埋光缆线路路由应以现有的地形、地物、建筑设 施和既定的建设规划为主要依据，并应考虑有关部 门发展规划的影响。经过城镇的直埋光缆线路路由 应符合城建规划要求，尽量选择在光缆线路不受损 害及将来移动性较小的地区。
➢ 直埋光缆线路应选择地质稳固、地势较为平坦的地 带敷设光缆，尽量少穿越障碍和翻山越岭，避开塌 陷地段。在平原地区敷设光缆，应避开湖泊、沼泽、 排涝蓄洪地带，尽量少穿越池塘、沟渠，并应考虑 农田水利和平整土地规划的影响。光缆线路通过山 区，路由宜选择在地势变化小、土石方工程量较小 的地区，避开陡崖、沟壑、滑坡、泥石流及洪水危 害、水土流失严重的地方。光缆线路路由应短捷， 不宜强求大直线。
10
光缆线路敷设的一般规定 适合敷设水底光缆的河段
➢ 水流平稳、河面较窄。 ➢ 河道顺直、固定。 ➢ 河床平缓、稳定，为土（或沙）质。 ➢ 两岸坡度较小。
11
光缆线路敷设的一般规定
不宜敷设水底光缆的河段
➢ 河道的转弯地段。 ➢ 河流的交汇处。 ➢ 水道经常变动的地段。 ➢ 险滩、沙滩附近。 ➢ 经常产生旋涡的河段。 ➢ 河岸陡峭、常遭猛烈冲刷塌方的地段。 ➢ 险工地段。 ➢ 冰凌堵塞为害的河段。
➢ 桥上管道一般应与桥梁建设同时施工，避免桥梁建 成后凿孔打洞影响桥梁结构。如需要在已建桥梁上 通过时，应与桥梁主管单位共同拟定出不影响桥梁 建筑结构并便于维护和安装的合理敷设方案。
7
光缆线路敷设的一般规定
光缆在桥上敷设时应考虑的主要问题
➢ 要考虑桥下净空。光缆的安装高度应保证最高洪水 位期间的通航和泄洪不受影响。光缆位置宜设在桥 梁的下游侧，以防意外的机械碰伤。
6
光缆线路敷设的一般规定
光缆在桥上敷设时应考虑的主要问题
➢ 要取得桥梁主管部门的同意或认可（至少是口头同 意），待施工图设计阶段再由建设单位具体办理协 议手续。
➢ 桥上光缆的安装方式，应以光缆线路安全、稳固为 基本前提，并根据桥梁结构确定不同的建筑方式。 如桥上管道、槽道敷设，或桥下吊挂、桥侧面加支 架（托架或挂钩）并用钢管保护等。
12
光缆线路敷设的一般规定
不宜敷设水底光缆的河段
➢ 有拓宽、疏流计划的河段。 ➢ 石质或卵石河床，施工困难的地段。 ➢ 有腐蚀性污水排泄的水域。 ➢ 附近有其它水底光（电）缆、沉船、爆炸物、沉积物
等的区域。以及码头、港口、渡口、桥梁、抛锚区、 船闸、避风港和水上作业区的附近，均不宜敷设水底 光缆，如需敷设时距上述地点应大于300米。
