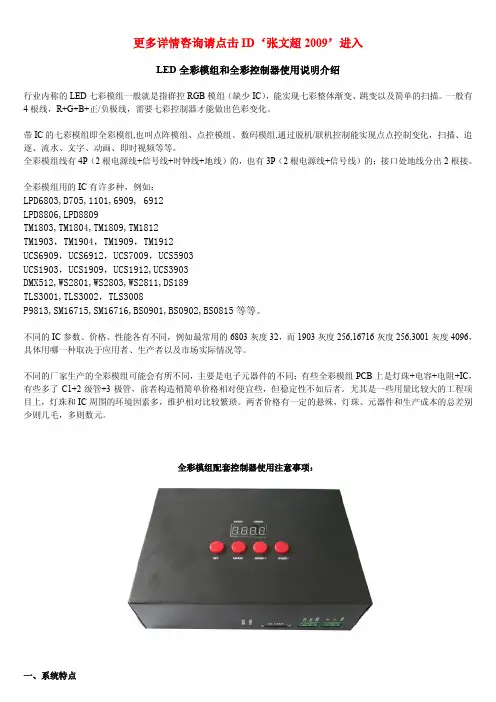

LED全彩模组,七彩模组,全彩控制器使用说明介绍

LED全彩模组和全彩控制器使用说明介绍行业内称的LED七彩模组一般就是指群控RGB模组（缺少IC），能实现七彩整体渐变、跳变以及简单的扫描。

一般有4根线，R+G+B+正/负极线，需要七彩控制器才能做出色彩变化。

带IC的七彩模组即全彩模组,也叫点阵模组、点控模组、数码模组,通过脱机/联机控制能实现点点控制变化，扫描、追逐、流水、文字、动画、即时视频等等。

全彩模组线有4P（2根电源线+信号线+时钟线+地线）的，也有3P（2根电源线+信号线）的；接口处地线分出2根接。

全彩模组用的IC有许多种，例如：LPD6803,D705,1101,6909, 6912LPD8806,LPD8809TM1803,TM1804,TM1809,TM1812TM1903，TM1904，TM1909，TM1912UCS6909，UCS6912，UCS7009，UCS5903UCS1903，UCS1909，UCS1912,UCS3903DMX512,WS2801,WS2803,WS2811,DS189TLS3001,TLS3002，TLS3008P9813,SM16715,SM16716,BS0901,BS0902,BS0815等等。

不同的IC参数、价格、性能各有不同，例如最常用的6803灰度32，而1903灰度256,16716灰度256,3001灰度4096，具体用哪一种取决于应用者、生产者以及市场实际情况等。

不同的厂家生产的全彩模组可能会有所不同，主要是电子元器件的不同；有些全彩模组PCB上是灯珠+电容+电阻+IC，有些多了C1+2级管+3极管，前者构造稍简单价格相对便宜些，但稳定性不如后者。

尤其是一些用量比较大的工程项目上，灯珠和IC周围的环境因素多，维护相对比较繁琐。

两者价格有一定的悬殊，灯珠、元器件和生产成本的总差别少则几毛，多则数元。

全彩模组配套控制器使用注意事项：一、系统特点1、32级—65536级灰度控制，软件Gamma校正处理。

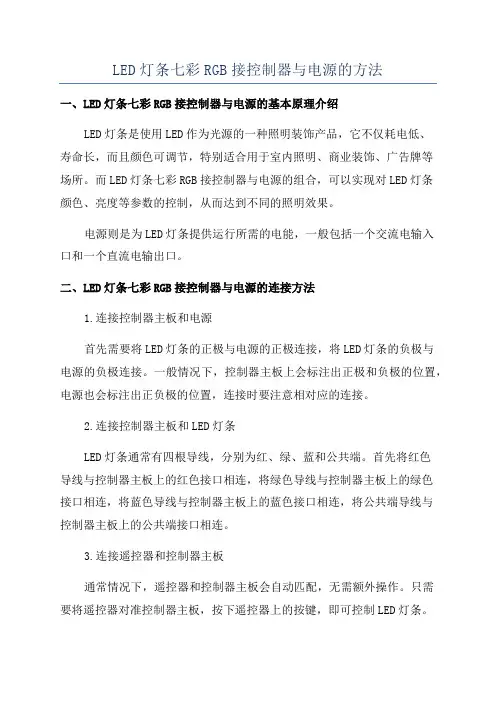

LED灯条七彩RGB接控制器与电源的方法

LED灯条七彩RGB接控制器与电源的方法一、LED灯条七彩RGB接控制器与电源的基本原理介绍LED灯条是使用LED作为光源的一种照明装饰产品，它不仅耗电低、寿命长，而且颜色可调节，特别适合用于室内照明、商业装饰、广告牌等场所。

而LED灯条七彩RGB接控制器与电源的组合，可以实现对LED灯条颜色、亮度等参数的控制，从而达到不同的照明效果。

电源则是为LED灯条提供运行所需的电能，一般包括一个交流电输入口和一个直流电输出口。

二、LED灯条七彩RGB接控制器与电源的连接方法1.连接控制器主板和电源首先需要将LED灯条的正极与电源的正极连接，将LED灯条的负极与电源的负极连接。

一般情况下，控制器主板上会标注出正极和负极的位置，电源也会标注出正负极的位置，连接时要注意相对应的连接。

2.连接控制器主板和LED灯条LED灯条通常有四根导线，分别为红、绿、蓝和公共端。

首先将红色导线与控制器主板上的红色接口相连，将绿色导线与控制器主板上的绿色接口相连，将蓝色导线与控制器主板上的蓝色接口相连，将公共端导线与控制器主板上的公共端接口相连。

3.连接遥控器和控制器主板通常情况下，遥控器和控制器主板会自动匹配，无需额外操作。

只需要将遥控器对准控制器主板，按下遥控器上的按键，即可控制LED灯条。

三、使用LED灯条七彩RGB接控制器与电源的注意事项1.确保电源稳定使用过程中，要保证电源的供电稳定，避免过电压或过电流对LED灯条造成损坏。

2.注意连接方向连接时要注意正负极的连接方向，连接错误可能会导致控制器无法正常工作或LED灯条无法正常亮起。

3.遥控器使用距离遥控器使用距离一般在5至10米之内，超过这个距离可能无法正常控制。

4.防止过载5.防水措施如果要将LED灯条安装在潮湿的环境中，建议采取防水措施，以确保安全。

四、总结LED灯条七彩RGB接控制器与电源的连接方法主要包括连接控制器主板和电源、连接控制器主板和LED灯条，以及连接遥控器和控制器主板。

彩灯控制器

彩灯控制器彩灯控制器是一种可以控制彩灯显示颜色、亮度、动态效果等参数的设备。

它通常由控制器主机、电源、控制软件和用户界面等组成。

在很多应用场景中，彩灯控制器已经成为不可或缺的一部分，如舞台演出、景观照明、城市亮化等。

彩灯控制器的主机通常采用嵌入式系统或微控制器作为芯片，配合相关的接口芯片，可以实现对各种彩灯的控制。

控制器主机连接电源，通过控制软件进行各种参数调节，可以实现彩灯的颜色变化、颜色渐变、亮度调节、动态效果控制等多种功能，并且可以进行各种复杂效果的组合。

彩灯控制器的控制软件是彩灯控制的核心部分，是用来控制和调试控制器主机的。

它可以在电脑或智能手机等设备上运行，提供各种控制方式、调试方式和效果设置，可以实现单个灯具的控制，也可以控制灯具群。

同时，为方便用户，软件还可以提供多种预设模板，用户只需要选择相应的模板，即可实现各种如水波、彩虹、爆闪、扫描等效果，而不需要进行繁琐的参数设置。

彩灯控制器的用户界面通常采用直观简单的设计，方便操作者进行操作。

主要包括各种开关、按钮、旋钮、切换等功能，同时可以提供数据显示和直观的效果预览等功能。

用户界面还可以进行个性化定制，可以根据不同场景的需求，设置不同的预设模板，方便快捷地进行参数的调整和效果的展示。

彩灯控制器具有以下优点：1. 灵活性强：彩灯控制器可以通过软件进行各种参数调节，可以根据不同效果需求，实现颜色变化、亮度调节、复杂效果的展示等多种灵活控制方式。

2. 显示效果好：彩灯控制器能够精确地控制灯光的颜色、亮度、动态效果等参数，可以实现高品质的彩灯效果。

3. 操作简单：彩灯控制器的用户界面设计直观简单，方便使用者进行操作。

4. 稳定性高：彩灯控制器采用的控制芯片和控制软件具有良好的兼容性和稳定性，可以保证控制的可靠性和稳定性。

总之，彩灯控制器是现代照明行业中不可或缺的一部分，它可以实现精致的彩灯效果，为各种应用场景提供完美的解决方案。

红外线遥控七色小彩灯

红外线遥控七色小彩灯功能说明：利用红外线遥控系统，控制3个高亮度LED，其发光颜色分别为红、绿、蓝。

再根据三基色原理进行组合，使得彩灯呈现7种不同颜色。

按下遥控器1键，彩灯呈现红色。

按下遥控器2键，彩灯呈现黄色。

按下遥控器3键，彩灯呈现绿色。

按下遥控器4键，彩灯呈现青色。

按下遥控器5键，彩灯呈现蓝色。

按下遥控器6键，彩灯呈现紫色。

按下遥控器7键，彩灯呈现白色。

按下遥控器POWER键，关闭彩灯。

C.3.1 硬件设计红外线发射端采用市场上通用的一种电视机遥控器（芯片为SC9012或TC9012系列等）。

接收端用一体化红外接收头，将接收头脚1信号输出端（OUT）与单片机P3.2引脚连接，接收头脚3接电源，脚2接地。

单片机的P1.0引脚连接发红光颜色的LED，P1.1引脚连接发绿光颜色的LED，P1.2引脚连接发蓝光颜色的LED。

再将3个LED放在磨砂的玻璃罩内，使3种基色光混合后发出。

单片机的P2.4引脚接有蜂鸣器。

电路如图C.8所示。

89C51图C.8 红外线遥控7色小彩灯电路图C.3.2 程序设计利用红外遥控系统，控制3个LED，按照三基色原理进行组合发光。

红色 + 绿色 = 黄色绿色 + 蓝色 = 青色红色 + 蓝色 = 紫色红色 + 绿色 + 蓝色 = 白色1．主要标号说明MAIN：主程序。

∙IR_IN：解码子程序。

∙IR_ZX：遥控执行子程序。

∙FS_SPK：发声子程序。

∙DE：短暂延时子程序。

∙DELAY05_R5：延时子程序，总延时时间为0.5ms*R5。

∙DEL：用于解码延时子程序，延时时间为0.093ms。

2. 程序清单汇编语言编写的红外线遥控7色小彩灯源程序IR03.ASM代码如下：01 ;----------------------------------------------------------------------02 ;程序名：IR03.ASM03 ;程序功能：红外线遥控7色小彩灯04 ;--------------------------------------------------------------- -------05 ;---------------------------- 程序初始化--------------------------------0607 IR_K1 EQU 01H ; IR 遥控器按键1比较码08 IR_K2 EQU 02H ; IR 遥控器按键2比较码09 IR_K3 EQU 03H ; IR 遥控器按键3比较码10 IR_K4 EQU 04H ; IR 遥控器按键4比较码11 IR_K5 EQU 05H ; IR 遥控器按键5比较码12 IR_K6 EQU 06H ; IR 遥控器按键6比较码13 IR_K7 EQU 07H ; IR 遥控器按键7比较码14 POWER EQU 12H ; IR 遥控器POWER按键比较码15;----------------------16 R_LED EQU P1.0 ; 发红光LED控制引脚定义17 G_LED EQU P1.1 ; 发绿光LED控制引脚定义18 B_LED EQU P1.2 ; 发蓝光LED控制引脚定义19;-------------------------2021 SPK EQU P2.4 ; 压电喇叭信号输入位22 IRIN EQU P3.2 ; 红外线IR信号输入位23 ;--------------------------24 IRDZ EQU 20H ; 解码数据放置起始地址25 DZ3 EQU 22H ; 比较第3字节26 ;------------------------------ 主程序---------------------------------2728 MAIN:29 ACALL FS_SPK ; 调用发声子程序，响一声30 SETB IRIN ; IR 输入位设置为高电平31 LOOP:32 MOV R0, #IRDZ ; 设置IR解码起始地址33 ACALL IR_IN ; 调用解码子程序，解码34 ACALL IR_ZX ; 调用遥控执行子程序，执行动作35 JMP LOOP ; 继续循环执行3637 ;------------------------------ 解码子程序------------------------------38 IR_IN:39 ; 确认IR信号出现,避开9ms引导脉冲40 L1: JNB IRIN, L2 ; 等待IR信号出现41 JMP L142 L2: MOV R5,#17 ; 避开9毫秒引导脉冲43 ACALL DELAY05_R544 JB IRIN, L1 ; 确认IR信号出现4546 L3: JB IRIN, L4 ; 等IR变为高电平47 ACALL DEL ; 调用0.093ms延时程序48 JMP L349 L4: MOV R3,#0 ; 8位计数清为050 ;-------------------------------51 ; 避开低电平，待直接判断高电平52 L5: JNB IRIN, L6 ; 等IR变为低电平53 ACALL DEL ; 调用0.093ms延时程序54 JMP L555 L6: JB IRIN, L7 ; 等IR变为高电平56 ACALL DEL ; 调用0.093ms延时程序57 JMP L658 ;-------------------------------59 ; 通过调用0.093ms延时次数的计数值来判断高电平的宽度，解码0或160 L7: MOV R2,#0 ; 0.093ms计数清为061 L8: ACALL DEL ; 调用0.093ms延时子程序62 JB IRIN, L9 ; 等IR变为高电平63 ;-----------------------64 MOV A,8 ; 将A寄存器设置为865 CLR C ; 清除借位标志C66 SUBB A,R2 ; 以减法指令SUBB来判断高低位67 MOV A,@R0 ; R0值为解码内存地址，即取出内存数据给A68 RRC A ; 将借位标志C右移进入A69 MOV @R0, A ; 将数据写入内存70 INC R3 ; R3值加1，处理完一位71 CJNE R3,#8,L5 ; 需处理完8位72 ;---------------------73 MOV R3,#0 ; 计数清074 INC R0 ; R0值加175 CJNE R0, #23H, L5 ; 收集到4字节76 JMP L1077 L9: INC R2 ; R2值加178 CJNE R2, #30, L8 ; 计数过长离开79 L10:80 RET ; 子程序返回8182 ;---------------------------- 遥控执行子程序-----------------------------8384 IR_ZX: ; 红光LED亮85 MOV A, DZ3 ; 将第3字节数据赋予A86 CJNE A, #IR_K1, A1 ; 与按键1码比较，不是则继续向下比较87 ACALL FS_SPK ; 调用发声子程序，响一声88 SETB G_LED ; 绿光LED熄灭89 SETB B_LED ; 蓝光LED熄灭90 CLR R_LED ; 红光LED亮91 RET92 ;---------------------------93 A1: ; 发黄色光94 MOV A, DZ3 ; 将第3字节数据赋予A95 CJNE A, #IR_K2, A2 ; 与按键2码比较，不是则继续向下比较96 ACALL FS_SPK ; 调用发声子程序，响1声97 SETB B_LED ; 蓝光LED熄灭98 CLR R_LED ; 红光LED亮99 CLR G_LED ; 绿光LED亮100 RET101 ;---------------------------102 A2: ; 发绿色光103 MOV A, DZ3 ; 将第3字节数据赋予A104 CJNE A, #IR_K3, A3 ; 与按键3码比较，不是则继续向下比较105 ACALL FS_SPK ; 调用发声子程序，响1声106 SETB B_LED ; 蓝光LED熄灭107 SETB R_LED ; 红光LED灭108 CLR G_LED ; 绿光LED亮109 RET110 ;--------------------------111 A3: ; 发青色光112 MOV A, DZ3 ; 将第3字节数据赋予A113 CJNE A, #IR_K4, A4 ; 与按键4码比较，不是则继续向下比较114 ACALL FS_SPK ; 调用发声子程序，响1声115 SETB R_LED ; 红光LED熄灭116 CLR G_LED ; 绿光LED亮117 CLR B_LED ; 蓝光LED亮118 RET119 ;---------------------------120 A4: ; 发蓝色光121 MOV A, DZ3 ; 将第3字节数据赋予A122 CJNE A, #IR_K5, A5 ; 与按键5码比较，不是则继续向下比较123 ACALL FS_SPK ; 调用发声子程序，响1声124 SETB R_LED ; 红光LED熄灭125 SETB G_LED ; 绿光LED熄灭126 CLR B_LED ; 蓝光LED亮127 RET128 ;---------------------------129 A5: ; 发紫色光130 MOV A, DZ3 ; 将第3字节数据赋予A131 CJNE A, #IR_K6, A6 ; 与按键6码比较，不是则继续向下比较132 ACALL FS_SPK ; 调用发声子程序，响1声133 SETB G_LED ; 绿光LED熄灭134 CLR R_LED ; 红光LED亮135 CLR B_LED ; 蓝光LED亮136 RET137 ;---------------------------138 A6: ; 发白色光139 MOV A, DZ3 ; 将第3字节数据赋予A140 CJNE A, #IR_K7, A7 ; 与按键7码比较，不是则继续向下比较141 ACALL FS_SPK ; 调用发声子程序，响1声142 CLR R_LED ; 红光LED亮143 CLR G_LED ; 绿光LED亮144 CLR B_LED ; 蓝光LED亮145 RET146 ;---------------------------147 A7: ; 关闭彩灯148 MOV A, DZ3 ; 将第3字节数据赋予A149 CJNE A, #POWER, A8 ; 与POWER按键码比较，不是返回150 ACALL FS_SPK ; 调用发声子程序，响2声151 ACALL FS_SPK152 SETB R_LED ; 红光LED熄灭153 SETB G_LED ; 绿光LED熄灭154 SETB B_LED ; 蓝光LED熄灭155 A8:156 RET157158 ;---------------------------- 发声子程序-------------------------------159 FS_SPK: ; 发声子程序160 MOV R6, #0161 B1: ACALL DE162 CPL SPK163 DJNZ R6,B1164 MOV R5, #100165 ACALL DELAY05_R5166 RET167168 ;----------------------------- 短暂延时子程序-------------------------169 DE:170 MOV R7, #180171 DE1: NOP172 DJNZ R7,DE1173 RET174175 ;--------------------------- 延时子程序-------------------------------176 DELAY05_R5: ; 总延时时间为0.5ms*R5177 MOV R6, #5178 D1: MOV R7, #10179 DJNZ R7, $180 DJNZ R6, D1181 DJNZ R5, DELAY05_R5182 RET183 ;------ ----------------------- 解码延时子程序--------------------------184 DEL: ; 延时为0.093ms185 MOV R7, #22186 E1: NOP187 NOP188 DJNZ R7, E1189 RET190 ;---------------------------------------------------------------------191 END ; 程序结束C.3.3 代码详解07～25：为程序初始化部分。

单片机在七彩霓虹灯设计中的应用

066
单片机由于具有控制能力强、设计灵活和成品低、易于产品化、性能价格比高的特点，在工业控制领域得到了广泛应用。在本次彩灯设计应用中，笔者利用单片机控制三种颜色LED的运行，使之产生五颜六色的光，其还可应舞台设计背景等方面。用在道路亮化工程、一、成色规则一束太阳光射进暗室，通过狭缝照射到玻璃的三棱镜上，透过玻璃，再投射到白色的屏幕上，便显示出一条由红、橙、黄、绿、青、蓝、紫组成的光带，这条光带叫做光谱。如果三棱镜对白光的色散不充分，可以发现红、绿、蓝三种色光各占光谱的1/3。假若做一系列的色光合成实验，选择“ 适当” 的红、绿和蓝色光进行组合，可以模拟出自然界的各种颜色，故称红色、绿色和蓝色为色光的三原色。色光的混合，是将各色光的能量相加，使眼睛感受到一个加成的光谱。若将三原色光，每两种或三种组合，可以得到下面的色光，即：红色+绿色=黄色；红色+蓝色=洋红；绿色 + 1〕蓝色=青色；红色+绿色+蓝色=白色。〔如图1所示：
2〕失性技术生产，与工业级MCS51架构组相兼容〔。将一片通用的 8位 CPU与闪存集成在单块芯片上， AT89C2051 是一种功能强大的微型计算机。它为许多嵌入式控制提供了高灵活性、低成本的解决方案。其主要特点是采用降低了制造成本，其软件、硬件与MCSFlash存贮器技术，完全兼容，其程序的电可擦写特性，开发与调试比较简 51 单。89C2051外部有20个引脚，片内含有2k字节的Flash程序存储器， 128字节的片内RAM。（二）性能价格比下面就目前国内应用较多的两种单片机，讨论一下 AT89C2051的性能价格比。 1. 与80C31系统相比较如果需要构成一个 80C31 的最小系统，除了 CPU 之而系统的有效引脚和 89C2051 外，至少需要一片 27C64，基本相同。从元器件的成本、电路板的面积和加密性来看，使用89C2051比较经济实用。 2. 与PIC单片机比较目前，国内小型的单片机应用较多的有 PIC 系列， 89C2051与PIC相对应芯片比较有如下特点：但大大低于 PIC 89C2051的价格高于PIC的OTP型号，的 EPROM 型，中断系统堆栈结构、串等通讯笔定时器系统都强于PIC系统。由于PIC芯片中无标准串等口，所以在单片机的联网应用上面，不太适合。 PIC 与 PIC 相比， AT89C2051 更适合于较复杂的应用场合，适合一些软件需要多次修改的应用。 3. 应用就目前中国市场的情况来看， AT89C2051 有很大的市场。其原因有下列四点：（ 1） AT89C2051 采用的是（ MCS51的核心，容易为广大用户所接受； 2） 2051内部基本保持了 80C31的硬件I/O功能；（ 3） AT89C2051的 Flash存贮器技术，可重复擦/写1000次以上，容易解决调试手段；（更适合小批量系统的应用，容易实现软件的升级。 4）基于上述分析，选择AT89C2051型单片机。

朗威七彩控制器Q4-500说明书

Q4-500控制器说明书V3.0
一、控制器特点及优势
✓4路七彩输出，最大可带载10A电流。

✓支持多台控制器同时上电高压同步方式。

✓控制器提供2个实体按键，用于切换模式和速度。

✓支持电压DC5~24V七彩灯具。

✓抽拉式防雨外壳设计，特别适用于户外工程施工。

二、控制器参数说明
2.2、控制器参数
工作电压：AC220V
最大电流：每路最大10A
重量：525G
产品尺寸：155mm x124mm x25mm 输出端口：4路
三、接线示意图
⏹单台使用
⏹多台级联(AC220V同时上电)
4.2、模式切换
每按一下“MODE ”键切换一个节目效果，内置32个节目效果。

32种内置效果名称如下表所示(“0”表示指示灯灭灯，“1”表示指示灯亮)：。

七彩灯颜色控制的工作原理

七彩灯颜色控制的工作原理
七彩灯颜色控制的工作原理主要是通过对灯的光源进行控制来实现。

一般来说，七彩灯内部会有多个不同颜色的LED灯，每个LED灯的色彩可以通过电压的大小来控制。

具体来说，七彩灯包含红、绿、蓝等多个LED灯，它们的亮度和色彩可以通过PWM（脉冲宽度调制）来调节。

PWM是一种调制方式，它通过改变脉冲的宽度来控制电平，从而控制LED的亮度。

当PWM的占空比为100%时，LED全亮；当PWM的占空比为0%时，LED全灭。

通过调节PWM的占空比，可以实现不同亮度的控制。

在七彩灯的控制器中，会通过对红、绿、蓝三个通道的PWM信号进行调节，
来控制LED的亮度和所发出的颜色。

通过合理的组合和调整三个通道的PWM 信号，就可以实现各种不同的颜色效果。

此外，还有一些高级的控制器可以通过混合不同颜色的LED灯光源，通过光的叠加来实现更多的颜色变化。

这些控制器可以对不同通道的亮度进行精确的调节，以实现丰富多彩的灯效。

综上所述，七彩灯颜色控制的工作原理主要是通过对灯内部的LED光源进行PWM调节，或者通过不同颜色的LED灯光源的叠加来实现不同的颜色效果。

彩灯控制器的使用方法

彩灯控制器的使用方法
1 彩灯控制器介绍
彩灯控制器是一种电子控制产品，它可以调节普通的灯泡来发出多种颜色、模式、亮度等效果。

这种控制器可以形成一个多彩灯光系统，为家庭带来浪漫氛围，也可以拥有幻彩般的节日灯光。

2 准备材料
要使用彩灯控制器，你需要准备好一些材料，比如：灯泡、彩灯控制器、相关的安装线等。

然后，你还需要准备一台电脑，用于安装驱动程序。

3 安装灯泡和控制器
首先，你需要将安装线连接到彩灯控制器，并将灯泡和控制器紧密地连接在一起，以便能够接通电源。

接线完毕后，你需要确认灯泡和控制器是否正常工作。

4 连接电脑
接下来，你需要使用USB线将彩灯控制器连接到电脑上，然后在电脑上下载相应的驱动程序进行安装，以便于连接彩灯控制器、调整效果，以及管理灯泡。

5 操作灯泡
经过上述步骤，你就可以开始操作灯泡了，你可以根据自己的喜好，调出不同的颜色、模式、亮度等灯光效果。

6 总结
彩灯控制器是一种非常方便的家庭灯光工具，它可以令家中灯光变得更漂亮。

只要按照以上步骤使用彩灯控制器，就能让室内空间变得足够浪漫，让家庭生活更加精彩。

8路七彩控制器说明书

八口七彩控制器使用说明书
三、接线示意图：
一、产品特点
1、使用我司现有的可编辑控制器结合此八口七彩控制器来控制七彩灯具；
2、每个端口输出最大电流24A(即RGB 各8A 输出）；
3、控制器八口输出，每个端口可带400个点（在20mA 的情况下）；
4、可级联使用，最多级联128台；
5、使用我司开发的上位机软件编辑七彩效果在上位机软件里面选择
T-1000C-RGB,每一台控制器的一个口在软件里面代表一个点
.
备注：1.此八口七彩控制器需与我司的T-1000C控制器配合使用！
2.当控制器所带负载较多、较大时，电源的负极需多接几路七彩控制器的GND。

四、性能参数
工作电压：DC5V
最大输出电流：192A（每口24A）
工作环境: -20℃—85℃
功耗：2.0W
重量：0.6Kg
输出：R G B +V信号
接口方式：弯头接线端子
连接方式：共阳
外形尺寸：L200mm×W90 mm×H25 mm
单台最大带载：3200点，最多可级联128台。

五、售后服务
自购买产品时间起，一年内按说明书正常使用出现质量问题的，我司免费提供维修服务；如因以下原因导致质量问题，我司将收取基本维修费用：
1.未按照说明书进行的误操作；
2.私自拆除、更改电路、物料等导致的损坏；
3.因人为不可抗拒的因素造成的损坏（如地震、火灾、洪灾、飓风等）；。

七彩变色灯光控制器剖析

七彩变色灯光控制器一．项目功能和技术参数1. 七彩变色灯光控制器具有以下基本功能：①能防止人体触电，隔离网电源。

②具有过流、过压保护措施。

③变色灯光的显示频率可以手动调节。

2. 七彩变色灯光控制器的主要技术参数如下：①输入量：单相交流电源 220 V±22 V，频率 50 Hz±1 Hz。

②输出量：循环地发出青、黄、绿、紫、蓝、红、白色光。

③显示频率可以手动调节，LED 指示灯显示变化频率小于 2 Hz。

二．项目总体框图本项目主要包括电源、控制、时钟、复位、LED显示阵列五个组成部分。

其原理框图如图 1 所示。

图 1 七彩变色灯光控制器的原理框图控制电路——是本项目的核心，控制变色灯的发光状况，由一片 74HC161 组成，选取 16 进制计数器的 7 个状态，控制 LED 阵列，例如：0000 代表白色，0001 代表青色，0010 代表黄色，0011 代表绿色，0100 代表紫色，0101 代表蓝色，0110 代表红色。

时钟电路——为 16 进制计数器提供工作时钟，由 555 定时器组成，通过改变 RC 充放电的时间，可以改变计数器的时钟频率，以此控制LED显示频率。

电源电路——为系统提供工作电源，将输入的 220 V 交流电源转变为 5 V 和 12 V 直流电源。

复位电路——控制 16 进制计数器转变为 7 进制计数器，由分离元件构成一个“与非”门。

LED 显示阵列——由红、绿、蓝三种基本颜色的发光二级管组成。

三．项目原理1. 直流电源电路的原理在各种电子设备，如测量仪器、电子计算机、自动控制等装置中，通常都需要用直流电源供电，而且要求直流电源电压必须是稳定的。

如果电源电压不稳定就会引起电路工作不稳定、产生误动作，严重时甚至造成电路无法正常工作。

因此，了解直流电源的性能指标是很有必要的。

直流稳压电源就是一种把交流变为直流并输出稳定直流的一种电子设备。

它一般由变压器、整流电路、滤波电路和稳压电路四部分组成，其框图如图 2 所示。

七彩灯循环控制工程总结

七彩灯循环控制工程总结1. 目的和意义七彩灯循环控制工程是一种工程技术，在实际的生产和生活中有广泛的应用。

其主要目的是控制七彩灯的显示效果，达到更好的视觉效果和美观性。

通过七彩灯的循环控制，可以使其显示出各种美丽的颜色和图案，满足人们对美的追求和生活的需要。

因此，七彩灯循环控制工程具有很重要的意义和价值。

2. 工程原理七彩灯循环控制工程通常采用微处理器、单片机、FPGA等嵌入式系统技术进行设计和实现。

其工程原理主要包括以下几个方面：（1）硬件设计：包括七彩灯的电路设计和控制模块的电路设计。

其中，电路设计要求符合信号传输规范，电路元件等参数要匹配合理，以确保电路稳定和可靠。

（2）程序开发：实现各种七彩灯显示效果的程序开发。

例如，通过控制灯的亮度、闪烁频率、颜色等参数，实现各种美丽的视觉效果。

（3）信号输出：通过控制模块输出信号，控制七彩灯的显示效果，以实现各种循环控制效果。

3. 实际应用七彩灯循环控制工程已经广泛应用于建筑物的照明，展览馆的展示，商场等场所的广告宣传等领域。

特别是在彩色灯光秀、景观照明等场合，更能彰显其艺术和美学价值。

由于七彩灯循环控制工程具有调色方便、效果炫酷、寿命长等优点，其应用前景非常广阔。

4. 工程总结总的来说，七彩灯循环控制工程是一项综合性很强的工程，需要从多个方面进行设计和实现。

在实际的应用过程中，需要注意做好电路的保护措施，防止电路过载和损坏。

此外，在设计程序时要考虑到灯的亮度、闪烁频率、颜色等因素的变化，以实现多样化的显示效果。

总之，七彩灯循环控制工程是一个极具挑战性和创造性的工程，对工程师的技能要求非常高。

七彩灯带说明书

江苏韦尔森自控科技有限公司产品概述
本产品是一款高性能的整体变色功率型控制器，采用目前最先进的PWM（脉宽调制）控制技术；可控制所有四线三回路（共阳极）LED全彩灯饰产品。

产品特点：
支持无线控制，稳定性强，灵敏度高；3通道RGB全彩控制，每路最大输出至3A；
可独立选择每种变化模式的变化速度和变化亮度；采用进口收发一体RF芯片，支持双向通讯。

可实时查询工作状态。

支持ios，android 系统的软件的控制。

参数规格：
尺寸：130*40*30mm；重量：0.15KG；材质：阻燃PC；颜色：灰白；输入电压：12V DC；静态功率：< 0.05W 单路电流：< 3A；单路功率：< 36W ；输出电压：12V DC 使用寿命：200，000次操作；工作温度：-30～70℃
无线发射功率：-10dbm ；无线接收灵敏度：-110dbm
工作频率：433.92MHZ ；控制码：开、关独立码技术
接线方法
1、七彩灯带控制器输出端接线孔分别为R（红色），
G（绿色），B（蓝色），12V公共端。

2、
按照规定的正负级接入12V
直流电源
对码
3、连续对开关通断电5次后，控制器蜂鸣器
4、发出滴滴滴的声音时，进入对码状态
5、进入对码状态后连续按下客户端上颜色切
6、换按钮
7、连续按客户端颜色切换按钮后，控制器发出
8、滴滴滴滴声后，则对码成功
清码
9、连续对灯带控制器电源开关通断电10次
控制器发出滴滴滴滴声后清码成功。

彩灯控制电路 (3)

彩灯控制电路简介彩灯控制电路是一种用于控制彩色灯光的电路。

它可以通过改变灯光的颜色、亮度和闪烁方式来营造出不同的氛围和效果。

本文将介绍彩灯控制电路的原理、应用以及搭建步骤。

原理彩灯控制电路主要由以下几个部分组成：1.控制器：负责接收外部信号，并根据信号指令控制彩灯的状态；2.彩灯模块：通过改变电流或电压来控制不同颜色的光源，实现彩色灯光效果；3.电源：为彩灯控制电路提供稳定的电力供应；彩灯控制电路的工作流程如下：1.控制器接收外部信号；2.控制器解析信号，并发送相应指令给彩灯模块；3.彩灯模块根据指令执行相应操作，如改变灯光的颜色、亮度或闪烁方式；4.控制器不断接收和解析信号，实现彩灯控制电路的持续工作。

应用彩灯控制电路广泛应用于以下场景：室内照明彩灯控制电路可以根据不同的需求，调整室内灯光的颜色和亮度，营造出不同的氛围。

例如，在晚上举办派对时，彩灯可以调整为七彩缤纷的颜色，增加派对的欢乐氛围。

而在电影观影时，可以调整为柔和的黄色或白色，增加观影的舒适感。

建筑装饰彩灯控制电路可以用于建筑物的夜间装饰，通过改变彩灯的颜色和亮度，营造出独特的建筑效果。

例如，在庆祝活动或特殊节日时，可以将建筑物的外墙灯光设置为红色或绿色，以展示节日氛围。

舞台表演彩灯控制电路在舞台表演中也有广泛应用。

通过控制彩灯的颜色、亮度和闪烁方式，可以为舞台表演增添视觉效果，提升观众的体验。

例如，在音乐会中，可以根据音乐的节奏和情感变化，通过控制彩灯的闪烁效果，营造出动感的舞台效果。

搭建步骤下面是搭建彩灯控制电路的步骤：1.准备材料：彩灯模块、控制器和电源；2.将彩灯模块连接到控制器上，确保连接的稳固；3.将电源连接到控制器上，并确保电源连接正确；4.将控制器连接到电源，并开启电源；5.使用控制器上的按键或遥控器发送信号指令，观察彩灯的变化；6.测试不同的彩灯控制方式，如改变颜色、亮度或闪烁方式。

注意事项在搭建彩灯控制电路时，需要注意以下几点：1.选择适合的彩灯模块和控制器，确保它们兼容并能正常工作；2.连接电源时，遵循正确的电路连接顺序，防止短路或火灾等安全问题；3.在使用电源时，要注意电流是否过载，避免过热或损坏设备；4.定期检查彩灯控制电路的连接状态，确保连接稳固，并清洁灰尘和脏污。

RGB七彩灯条控制IC

RGB七彩灯条控制芯片使用说明.按下遥控器上的按钮，实现对应按键功能：对应固定颜色、所有颜色循环跳变（FLASH/STROBE）、颜色渐变实现N多种颜色（FADE/SHOOTH）、亮度加减、开关机。

产品应用芯片应用于：LED光条，LED模组，LED灯箱，发光字等；具有价格低廉，接线方便，使用简单等优点；带有记忆存储功能，可通过红外遥控器进行静态亮度调节，静态颜色选择，动态速度调节等灯光变化效果。

终端产品广泛应用于：家居、商业、长廊、酒店、会议室，学校、博物馆、工业等室内，建筑照明。

功能说明（1）七彩灯主控芯片可以自动识别有无外接24C02，有24C02则是带记忆功能。

（2）不带记忆下上电默认：FLASH- STROBE- FADE- SHOOTH 循环，上电无闪烁！（3）按下颜色按钮，LED会发对应的颜色。

接收端解码成功率100%，无错码！（4）产品特点：可以改变任何单颜色亮度共32级。

跳变、渐变速度32级符号按键说明符号按键说明符号按键说明符号按键说明亮度、速度加（共32级）亮度、速度减（共32级）开闭输出开启输出静态红色静态绿色静态蓝色（红蓝静态白色（红绿蓝）静态橙色（红绿）静态淡绿色（绿蓝）静态深蓝色（红蓝所有单色跳变静态深黄色（红绿）静态青色（绿蓝）静态褐色（红蓝）七彩跳变静态黄色（红绿）静态浅蓝色（绿蓝）静态粉红（红蓝）七彩渐变静态淡黄色（红绿）静态淡蓝色（绿蓝）静态紫色（红蓝）全彩渐变典型应用引脚示意图引脚功能电气特性TA = 25°C, VDD = 5V , VSS = 0V引脚名称引脚功能说明VDD 1 电源正极NC 2 带记忆接24C02的SDA AC 3 带记忆接24C02的SCLIR4 红外接收头输入 R5 接红色LED 驱动电路 G6 接绿色LED 驱动电路 B7 接蓝色LED 驱动电路VSS8电源负极参数最小值典型值最大值单位VDD 工作电压范围 2.5 5 5.5 V TA 商用级工作温度0 — 70 °C 工业级工作温度 -40 — 85 °C ICC 空载电流 — — 2 MA IOH RGB 输出口驱动电流10.5 17 — MA FCLK 时钟频率— 4 — MHZ FZ PWM 频率—100—HZ芯片封装信息。

循环彩灯控制器原理

循环彩灯控制器原理
循环彩灯控制器是一种通过控制电路板上的芯片和元件，实现彩灯模式循环变化的装置。

它可以将各种颜色的灯光按照一定的模式和节奏进行切换和变化，从而创造出丰富多样的灯光效果。

该控制器的原理基于电路板上的主要元件：集成电路芯片、电容、电阻和发光二极管（LED）。

其中，集成电路芯片是控制整个系统的核心，它通过接收外部信号或内置程序，产生控制信号来驱动发光二极管的颜色和亮度变化。

循环彩灯控制器的工作原理如下：
1. 电源：通过接入外部电源，控制器能够获取所需的电能供给整个系统。

2. 信号输入：可以通过各种输入方式（如遥控器、按键等）向控制器发送控制信号，用于切换不同的彩灯模式或控制灯光的亮度和颜色。

3. 集成电路芯片：芯片内部嵌入了特定的程序，可以根据接收到的控制信号，产生相应的输出信号。

这些输出信号会通过电路板上的连接线路，驱动发光二极管的工作。

4. 发光二极管：由多个LED组成的发光模块，每个LED都具有不同的颜色，如红、绿、蓝等。

集成电路芯片的输出信号通过适当的电路连接，控制发光二极管按照一定的顺序和亮度进
行点亮或熄灭，从而创造出各种灯光效果。

5. 循环控制：集成电路芯片内部的程序可以实现各种灯光模式的循环变化。

这些模式可以是预设的，也可以是用户自定义的。

通过不断调节输入信号，控制器能够切换到不同的模式，并循环播放，不断变化灯光的亮度和颜色。

综上所述，循环彩灯控制器通过控制集成电路芯片和发光二极管，实现了彩灯的循环变化。

它可以根据输入信号切换不同的模式，并通过驱动发光二极管的亮度和颜色变化，创造出各种丰富多样的灯光效果。

LED七彩控制器产品使用说明介绍

每回路<10A(键控制器
名称:无线8
型号：
概述
无线8键控制器采用先进电脑控制芯片，用于控制各种以led 为光源的灯具，例如：点光源，软光条，洗墙灯，玻璃幕墙灯等；具有掉电存储，指示灯同步显示等，同时具有价格低廉，接线方便，使用简单等优点；根据客户实际需求可实现跳变、渐变、频闪等灯光变化效果。

技术参数
● 工作温度：-20-60℃ ● 供电电压：
● 输出：3回路 ● 连接方式：共阳
● 外型尺寸：121mmX53mmX25mm ● 包装尺寸：150mmX76mmX51mm ● 净重：255g ● 毛重：285g ● 静态功耗：<1W
● 输出电流： ) ● 输出功率：
DSC-8RF1230-Z0112-24V 360W
外型尺寸
接口说明
电源输入接口：
采用带螺丝接线柱
负载输出接口：
采用带螺丝接线柱。

七彩灯遥控器24按键说明

七彩灯遥控器24按键说明
供电方式：1.2V镍氢电池升压到3.3V。

一路轻触开关控制，四路输出：红、绿、蓝、白。

太阳能充电光控功能，白天充电晚上亮。

上电工白灯亮，长按3S 关机；再短按开机。

触发按键闪灯模式如下：
模式1：短按1次，7色呼吸渐变，即红色、绿色、蓝色到草绿、天蓝、紫红、白色，循环。

模式2：再短按1次，红色。

模式3：再短按1次，绿色。

模式4：再短按1次，蓝色。

模式5：再短按1次，白色。

依次短按循环1至5种模式。

遥控功能说明：
加键：增加LED灯亮度，共5档20、40、60、80、100。

减键：减弱LED灯亮度，共5档100、80、60、40、20。

ON/OFF 按键：短按开启LED/短按关闭LED，具有记忆亮度和闪烁模式功能。

Color键：7色呼吸渐变。

White键：白灯。

Green键：绿灯。

Blue键：蓝灯。

Red键：红灯。

有断电记忆：记忆亮度和模式，不记忆开关机。

关机后经过白天再到晚上灯会自动开启。

彩灯控制器的使用方法

彩灯控制器的使用方法
使用彩灯控制器来制作节日氛围
随着科技的发展，彩灯控制器已经普及到家庭当中，它不仅仅可以帮助我们制作出漂亮的彩灯，还可以用来制作节日氛围。

彩灯控制器的操作非常简单，只需要将所有的彩灯插入电源，并将控制器插入电源，然后打开控制器的电源开关，就可以开始制作节日氛围了。

控制器上有一个按钮，可以调节彩灯的颜色和亮度，我们可以调节彩灯的颜色，如红色、绿色、蓝色等，以及彩灯的亮度，调节彩灯的亮度可以让节日氛围更加美丽。

控制器上还有一个时间调节按钮，可以设置彩灯的运行时间，我们可以根据节日的时间，设置彩灯的运行时间，从而让节日氛围更加完美。

我们可以将彩灯布置在家里，可以悬挂在墙上，也可以放在桌子上，或者是沙发上，让家里的空间更加明亮活泼，让节日的氛围更加浓厚。

使用彩灯控制器来制作节日氛围是非常有效的，不仅可以节约我们的时间，而且可以让节日的氛围更加完美。

七色广告灯箱控制器

引言........................................................ - 2 - 1工作框图................................................... - 3 - 2.设计要求............................................... - 3 - 3部分元件工作原理........................................... - 3 - 4电路设计................................................... - 5 -4.1电源 ................................................. - 5 -4.2光控电路 ............................................. - 5 -4.3脉冲发生电路 ......................................... - 6 -4.4灯光变色控制电路 ..................................... - 7 -4.5负载电路 ............................................. - 7 - 5总设计电路图............................................... - 8 - 6心得体会................................................... - 9 - 参考文献................................................ - 10 -引言在现在，很多的广告都是采用循环灯控制的原理，来实现广而告之的效果。

七彩循环饰灯控制器设计

郑州科技学院专科毕业设计（论文）题目七彩循环饰灯控制器设计学生姓名专业班级学号所在系指导教师完成时间七彩循环饰灯控制器设计摘要通过对数字电子技术课程所学的基础实际知识的认识、了解与掌握，本论文要设计一个七彩循环装饰灯控制器的电路，使它完成七种颜色的循环。

从原理上使我们对这一设计有所了解。

将其确实与我们相联系起来。

彩灯是根据三基色原理，以红、绿、蓝三种基色组成一个可变色彩单元。

基本要求是在每隔一定时间里自动变换一种颜色。

设计过程中，先进行单元电路的设计，再进行方案的设计，然后进行仿真。

上电后，彩灯系统无需外加输入信号，能自动循环演示七种花型。

论文所设计的系统用到的器件都是本专业电路中常见的器件，价格便宜，且其结构简单，原理易于掌握，却能使电路正常工作。

本设计具有逻辑清晰、设计巧妙的特点，能很好的符合《数字电子技术》课程设计的要求。

电路设计新颖，结构简单，成本低廉，趣味性强，可用在宾馆、酒楼作广告灯，也适用作节日彩灯。

具有较大的发展前景。

关键词单片机/二极管/晶振Colorful decorative lamp controller design for recyclingABSTRACTThrough the course of digital electronic technology the basis of practical knowledge, understanding and control, this paper designs a colorful cycle decorative lamp controller circuit, make it through seven color cycle. The principle of this design enabled us to understand. It is associated with us. The lantern is based on three primary colors principle, with red, green, and blue three primary color component of a variable color unit. The basic requirements are in regular intervals automatically a color transformation.In the design process, first unit circuit design, and then design, then the simulation. After power on, lantern system without extra input signal, can automatically cycle demonstration seven flowers. Design of the system used in the device are the professional circuit in the common device, cheap price, and has the advantages of simple structure, easy to grasp the principle, can make the circuit work. This design has the logic clear, clever design features, can be very good to meet the" digital electronic technology" curriculum design requirements. Novel circuit design, simple structure, low cost, strong interest, can be used in hotels, restaurants advertising lamp, also suitable for lantern festival. It has great development prospects.KEY WORDS AT89C52，Diode，Crystal oscillator目录中文摘要 (I)英文摘要 ................................................................................................... 错误！未定义书签。
