定位误差计算例题
定位误差的分析和计算
定位误差的计算方法
有两项因素决定
基准不重合误差∆B 基准位移误差∆Y 1） ∆Y ≠0， ∆B =0时， ∆D= ∆Y ； 2） ∆Y =0， ∆B ≠0时， ∆D = ∆B ； 3） ∆Y ≠0、 ∆B ≠0时，此时两者的合成要看工序基准是否在定位基面上： （1）如果工序基准不在定位基面上，则∆D = ∆Y + ∆B ； （2）如果工序基准在定位基面上，则∆D = ∆Y ± ∆B 。 式中“+、-”号判断的方法和步骤如下：
基准位移误差的示例说明
一批工件定位基准的最大变动量应为 i Amax Amin = D d D d T 2 2 TD Td ∆Y = 2
max min min max
D
Td
2
铣工件上的键槽，以圆柱面在的V形块上定位 ,分析基 准位移误差的大小（1.尺寸A；2.对称度）
1. 尺寸5 2. 尺寸13 3. 尺寸12
在金刚镗床上镗活塞销孔，活塞销孔轴线对活塞裙部内孔 轴线的对称度要求为0.2mm。现以裙部内孔及端面定位， 内孔与定位销的配合如图，求对称度的定位误差。
95
H7 g6
4.2.3
定位误差的分析和计算
分析、计算的目的
一批工件逐个在机床夹具中加 工时，不但要定位，而且要定 准
误差产生的原因
1）基准不重误差∆B 2）基准位移误差∆Y
由于工件上的定位基面与夹具上定位元件上 的限位基面存在制造公差和最小配合间隙， 从而定位基准相对于限位基准发生位置移动， 此位置的移动就会造成加工尺寸的误差，这 个误差称为基准位移误差
几种情况：
定位误差综合分析
基准位移误差△W=(Dmax-dmin)/2
工序基准
定位误差△D= △ B+ △ W =TD/2+（ Dmax-dmin)/2
【例】如图所示，在轴套上铣削键槽。设定心轴水平放置，工件在垂直 向下的外力作用下，其圆柱孔与心轴的上母线接触。试求定位误差？
定位基准
工序尺寸为H2，工序基准为孔轴线 基准不重合误差△B=0
H3
上母线
Td/2
(Dmax-dmin)/2
△B+△W △W △B+△W
【 练习】钻铰图所示凸轮上的两φ16小孔，定位方工如图所示，定位
销直径Φ22
mm,求加工尺寸100±0.01的定位误差。
【 练习】如图所示为工件以内孔在夹具心轴上定位铣键槽，应保证槽深
尺寸34.8 mm的要求。已知定位孔 Φ20 mm（ Φ20H7），定
练习4：如图所示,工件以φ50的外圆柱面在V形块中定位铣削两斜面，要 求保证尺寸A。试分析定位误差和定位质量。
举例：分析和计算键槽铣削夹具定位方案的合理性
工序要求
工序基准 定位基准 基准不重合误差 基准位移误差
槽深尺寸37
0 -0.4
轴线
轴线
△B=0
△W=IT8/2sin45
槽宽尺寸6+00.03
轴线
轴线
△B=0
△W=0
三、工件以心轴定位圆孔
定位基准为孔中心线 1. 工件圆柱孔在无间隙配合心轴上定位
因无间隙配合，△W=0 定位误差△D=△B
2. 工件以圆柱孔在间隙配合心轴上定位
（1）圆柱孔与心轴固定单边接触
△W=Xmax/2 =(Dmax-dmin)/2
固定单边接触时的基准位移误差
常见定位方式定位误差的计算
常见定位方式定位误差得计算⑴工件以平面定位平面为精基面基准位移误差△基=０定位误差△定=△不、⑵工件以内孔定位①工件孔与定位心轴（或销)采用间隙配合得定位误差计算△定= △不+ △基工件以内孔在圆柱心轴、圆柱销上定位。
由于孔与轴有配合间隙,有基准位移误差,分两种情况讨论:a、心轴（或定位销)垂直放置,按最大孔与最销轴求得孔中心线位置得变动量为:△基= δD+ δｄ＋△min = △max =孔Dmａｘ－轴dmin (最大间隙)b、心轴(或定位销）水平放置,孔中心线得最大变动量(在铅垂方向上）即为△定△基=OO'=1/2（δD+δｄ+△mi ｎ)=△max／2或△基＝(Dmax/２)-(ｄmin ／２)＝△mａx/2= (孔直径公差+轴直径公差) / ２②工件孔与定位心轴(销)过盈配合时(垂直或水平放置)时得定位误差此时,由于工件孔与心轴（销)为过盈配合,所以△基=0。
对Ｈ1尺寸:工序基准与定位基准重合,均为中心Ｏ，所以△不=0对H2尺寸：△不＝δd/2⑶工件以外圆表面定位Ａ、工件以外圆表面在V型块上定位由于V型块在水平方向有对中作用。
基准位移误差△基=0Ｂ.工件以外圆表面在定位套上定位定位误差得计算与工件以内孔在圆柱心轴、圆柱销上定位误差得计算相同。
⑷工件与"一面两孔"定位时得定位误差①“1”孔中心线在Ｘ,Y方向得最大位移为:△定（１x）=△定（1y)=δＤ１+δd １+△1mｉn=△1mａｘ(孔与销得最大间隙)②“2”孔中心线在X,Ｙ方向得最大位移分别为:△定（2ｘ)=△定(1ｘ)+2δLd(两孔中心距公差)△定(２y)=δD2＋δd2＋△2min=△2ｍaｘ③两孔中心连线对两销中心连线得最大转角误差：△定（α)=2α=2tan-１[(△1ｍax+△２max)/2Ｌ]（其中L为两孔中心距)以上定位误差都属于基准位置误差，因为△不＝０。
需要指出得就是定位误差一般总就是针对批量生产，并采用调整法加工得情况而言。
2.5定位误差的分析与计算(二) 改
D2 min X 2 min 则 b 2a
式中
X 2 min—菱形销与孔之间的最小配合间隙，mm；
a—满足工件顺利装卸的补偿量，mm。
a TLD TLd 2
LOGO
2.5 定位误差的分析与计算（二）
菱形销圆柱部分的宽度b可查手册确定， 则由上式得
Y O 1O 2 δ d 2 sin( / 2)
LOGO
2.5 定位误差的分析与计算（二）
M1
d max /2
d min /2
工序尺寸A3的定位误差
δ d 2
M2 O
工件定位 外圆直径 由大变小
δ d
ΔY O 1O 2
δ d 2 sin( α/ 2)
ΔB与ΔY同向
δ 1 Δ D＝Δ Y＋Δ B＝ d [ ＋1] 2 sin(α/ 2)
LOGO
A3
M2
2.5 定位误差的分析与计算（二）
M1
d max /2
d m in /2
O
δ d 2
d max /2
d mi n /2
C1 C2
ΔY O 1O 2
δ d 2 sin( α/ 2)
工件定位 外圆直径 由大变小
δ d
δ 1 Δ D＝Δ Y－Δ B＝ d [ －1] 2 sin(α/ 2)
复习
1．定位误差的概念
（1）基准不重合误差 △ B （2）基准位移误差 △Y
2．工件以平面定位误差计算
精基准平面定位时，一般认定△Y=0， △D=△B
3．以圆孔定位时的定位误差计算
LOGO
Page 2
2.5 定位误差的分析与计算（二）
项目5：夹具设计中的定位误差分析
要减小角度定位误差，①提高孔销精度，减小配合间隙；
②增大孔（销）中心距
【例9 】
如图是加工四个定位销
孔的工序图。已知双销
中心距59±0.02；圆柱
销直径
Φ12 -0.006 -0.017
；菱形
销直径
Φ12 -0.008 -0.091
然后按下面方法求和： 如果工序基准不在定位基面上 D= B+Y 如果工序基准在定位基面上 D=│B± Y│
“ + ” ， “-” 的判别方法为: 在工序尺寸方向上，工件的工序基准与工件和定位元件的定位接触点位于工 件定位基准同侧时，合成‘－’，异侧时，合成‘+’。——即同‘－’ 异‘+’
dmax
2 cos
D
Amax
Am in
TBtg
Td
2 cos
课堂练习：上题中的工序尺寸A改为A1，求△D=?
【例11 】如下图所示，a)为零件图，其外圆和端面均已加工，现在欲钻孔
保证尺寸
30
0 -0.11
，试分析计算图中b)、c)、d)三种定位方案的定
位误差。V形块α=90°。
/
2)
Y
T d-Td d
2 s in(
/ 2)
M1
A1 A3 A2
工序尺寸A1的定位误差
O d-Td
max d /2 min d /2
A3 max d /2 min d /2
A2
工序尺寸A2的定位误差
M1 M2 O
合成：
O C1 C2
d d-Td
O O2 O1

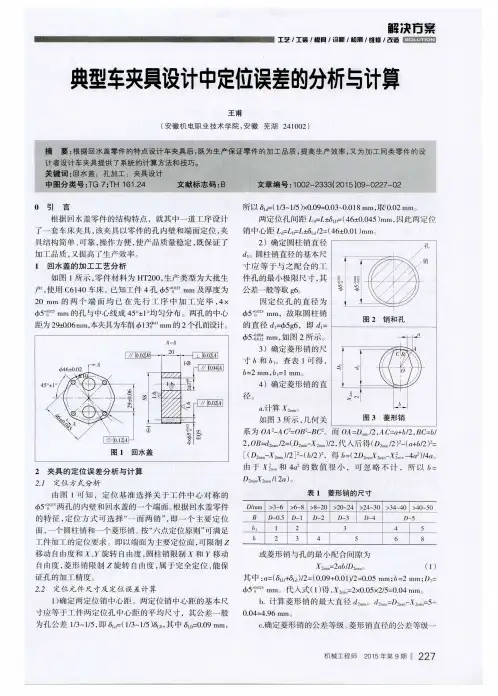

典型车夹具设计中定位误差的分析与计算
（ ４ ６ ± ０ ． ０ ４ ５ １ １ １ １ １ １ ， 此两 定 化
销 中心距 【 ｛ ＝ ￡ Ｉ Ｆ ± ６ Ｉ ｛ ／ ２ ： （ ４ ６ ＋ ＿ ０ ． ０ １ ） ｎ ｌ ｎ ｌ
具结构 简 、 可靠 ， 操作方便 ， 使 产 品质 量 稳定 ， 既保 证 了
件孔 的６ 。
因 定 位 孔 的 直 径 为
西 ５ Ｉ １ ３ ｒ ｔ 的孔 与中心线 成 ４ ５ 。 ± ｌ 。 均 匀分 布 。两 孑 Ｌ 的 中心
距为 ２ ９ １ － ０ ． ０ ６ ｎ ｕ ｎ ， 本夹具为车削 １ ｍｍ的 ２ 个孔而设计。
４ ）确定 菱 形 销 的直
径。
ａ．
计算 ｘ ： 。
如图 ３ 所示 ， 几 何关
系为 Ｏ Ａ － Ａ Ｃ － ‘ ｉ ＝ Ｏ Ｂ ２ － Ｂ Ｃ ： 而 Ｏ Ａ＝ Ｄ ／ ２ ， ， ｌ Ｃ ＝ ． ＋ ｂ ／ ２ ． ＢＣ ＝ ｂ ／
２ ， Ｏ Ｂ ＝ ｄ ２ …／ ２ ＝ （ Ｄ ２ 一 由 于
Ｄ｜ ａｍ ＞３ － ６ ＞６ － ８ ＞８ ～ ２ Ｏ ＞ ２ ０ －２ ４ ＞ ２ ４ ～ ３ Ｏ ＞３ ４－ ４ ０ ＞ ４ ０ —５ ０
曰 ６ ｌ ｂ Ｄ— Ｏ． ５ Ｄ—ｌ ｌ ２ ２ ３ ４ Ｄ一 ２ Ｄ一 ３ ３ ５ Ｄ－４ ４ ６ Ｄ一 ５ ５ ８
根 据 回水 盖零 件 的结 构 特点 ，就其 中一道 序 设计
了一套 车 床夹 具 ， 该 夹具 以零 件 的孔 内壁 和端 面 定位 ， 夹
两 定位 孔 间距 ￡ ¨ ＝ ＝ ， Ｊ ２ ）确定 圆柱 销直 径 ｄ ， 。圆柱销 直 径 的基本 尺 寸应 等 于 与 之 配 合 的 ｌ ｌ
机械制造工艺学03(定位误差)
（3）定位误差由基准位置误差和基准不重合误差两部
分组成，但并非在任何情况下这两部分都存在。定 位基准无位置变动，基准位置误差为零；定位基准 与工序基准重合，基准不重合误差为零。 （4）定位误差的计算可按定位误差的定义，根据所 画出的一批工件定位可能产生定位误差的良种极端 位置，再通过集合关系直接求得。也可按定位误差 的组成，由公式： δ定位=δ位置± δ不重 计算得到，根据一批工件的定位由一种可能的极端 位置变为另一种极端位置时δ位置和δ不重的方向的异同， 以确定公式中的加减号。
2、消除或减小基准不重合误差的措施 （1）尽可能以工序基准作为定位基准
（2）根据加工精度高低，选择第一、第二定位基准
四、工件定位方案设计及定位误差计算举例
1、 2、槽两侧面C、D对 B面的垂直度公差 0.05mm 3、槽的对称中心面 与两孔中心连线之 间的夹角为
（一）定位方案设计
1、按加工精度要求， 至少应限制五个不 定度，从加工稳定 性来说，可限制六 个不定度。 2、为保证垂直度，应 以B面作为定位基准， 但因B面较小，为稳 定考虑，选择A作为 基准。 3、为保证角度精度， 应以两孔轴线作为 定位基准。
2、圆孔表面定位时的定位误差 （1）工件上圆孔与刚性心轴或定位销过盈配合 基准位置误差： δ位置（O）=0
基准不重合误差：
（四）提高工件在夹具中定位精度的措施 即如何减少或消除基准位置误差和基准不重合误差。 1、减少或消除基准位置误差的措施 （1）选用基准位置误差小的定位元件 A、以毛坯平面作为定位基准时，可以多点自位支承取代 球头支承钉。 B B、以内孔和端面定位时，可应用浮动球面支承，以减小 轴向定位误差。
2、定位误差的组成及计算 定位误差主要由基准位置误差δ位置（O）和基准不重合误差δ不重（A） 组成。
定位误差的分析和计算
此时为定位基准与工序基准不重叠，不但有基准位移误差，
而且还有基准不重叠误差，又定位尺寸与加工尺寸方向一致，
所以尺寸B1旳定位误差为
DB1 B1max B1min P1P2 P1O2 O2 P2
O1O2 O1P1 - O2P2
(
2
d
sin
d ) (d 22
d )
2
2
d 2sin
床夹具中旳正确位置所采用旳基准。 工序基准：在工艺图上用以标定被加工表
面位置旳基准。
实例分析
如图1所示，在工件上铣一种通槽，要求确保尺寸a、b、h， 为使分析问题以便，仅讨论尺寸a怎样确保旳问题。
加工a尺寸时，当以A面和B面定位时，此 时加工尺寸a旳定位基准面和工序基准面都 是B面，即基准重叠。
则 又因为
Df
OA1 OA2
1 2
d o max
1 2
d o min
Df
1 2
do
Df
1 2
do
(
1 2
D
1 2
do
)
1 2
D
而
1 2
D
1 2
do
Y
1 2
D
B
则
Df Y B
综合上述分析计算成果可知，当工件以圆 柱孔在间隙配合圆柱心轴（或定位销上）定位， 且为固定单边接触时，工序尺寸旳定位误差值、 随工序基准旳不同而异。其中以孔上母线为工 序基按时，定位误差最小；以孔心线为工序基 按时次之，以孔下母线为工序基按时，定位误 差较前几种情况都大。
当定位尺寸与工序尺寸方向一致时，则定位误 差就是定位尺寸旳公差。
若定位尺寸与工序尺寸方向不一致时，则定位 误差就是定位尺寸公差在加工尺寸方向旳投影。
定位误差的计算
定位误差的计算定位误差作业题答案 7-7 套类零件铣槽时，其工序尺寸有四种标注方式，如图7-47所示，若定位心轴水平放置，试分别计算工序尺寸为H、H、H、H的定位误差。
1234图7-47 题7-7图解:(1)求H的定位误差 11)工序基准是外圆下母线，定位基准是孔的轴线，两者不重合，Δ=0.03/2=0.015mm。
B2)以孔在间隙心轴上水平放置定位，Δ=(0.021+0.021)/2=0.021mm Y3)工序基准不在定位基面上，H的定位误差为Δ=Δ+Δ=0.015+0.021=0.036mm 1DYB(2)求H的定位误差 21)工序基准是孔的轴线，定位基准是孔的轴线，两者重合，Δ=0。
B2)以孔在间隙心轴上水平放置定位，Δ=(0.021+0.021)/2=0.021mm Y3)H的定位误差Δ=Δ+Δ=0.021+0=0.021mm 2DYB(3)求H的定位误差 31)工序基准是内孔的上母线，定位基准是孔的轴线，两者不重合，Δ=0.021/2=0.0105mm。
B2)以孔在间隙心轴上水平放置定位，Δ=(0.021+0.021)/2=0.021mm Y3)工序基准在定位基面上，Δ=Δ?Δ DYB“+”、“-”的判别:当定位基面直径由大变小，定位基准朝上变动;当定位基面直径由大变小，若定位基准位置不动时，工序基准朝下变动;两者的变动方向相反，取“-”号。
所以H的定位误差为Δ=Δ-Δ=0.021-0.0105=0.0105mm 3DYB(4)求H的定位误差 41)工序基准是外圆上母线，定位基准是孔的轴线，两者不重合，Δ=0.03/2=0.015mm。
B2)以孔在间隙心轴上水平放置定位，Δ=(0.021+0.021)/2=0.021mm Y3)工序基准不在定位基面上，H4的定位误差为Δ=Δ+Δ=0.015+0.021=0.036mm DYB7-8 图7-48所示工件，加工工件上?、?、?三个小孔，请分别计算三种定位方案的定位误差，并说明哪个定位方案较好。
基准位移定位误差及计算
基准位移误差及计算由于定位副的制造误差而造成定位基准位置的变动，对工件加工尺寸造成的误差 , 称为基准位移误差，用Δ Y 来表示。
显然不同的定位方式和不同的定位副结构，其定位基准的移动量的计算方法是不同的。
下面，分析几种常见的定位方式产生的基准位移误差的计算方法：1 ．工件以平面定位工件以平面定位时的基准位移误差计算较方便。
如图 3-61 所示的工件以平面定位时，定位基面的位置可以看成是不变动的，因此基准位移误差为零，即工件以平面定位时Δ Y =02 ．工件以圆孔在圆柱销、圆柱心轴上定位工件以圆孔在圆柱销、圆柱心轴上定位、其定位基准为孔的中心线，定位基面为内孔表面。
如图 3-62 所示，由于定位副配合间隙的影响，会使工件上圆孔中心线（定位基准）的位置发生偏移，其中心偏移量在加工尺寸方向上的投影即为基准位移误差Δ Y 。
定位基准偏移的方向有两种可能：一是可以在任意方向上偏移；二是只能在某一方向上偏移。
当定位基准在任意方向偏移时，其最大偏移量即为定位副直径方向的最大间隙，即 Δ Y =X max=D max—d 0min= δ D + δ d0 +X min （ 3-5 ）式中 X max ——定位副最大配合间隙（ mm ）；D max ——工件定位孔最大直径（ mm ）；d 0min ——圆柱销或圆柱心轴的最小直径（ mm ）；δ D ——工件定位孔的直径公差（ mm ）；δ d0 ——圆柱销或圆柱心轴的直径公差（ mm ）；X min ——定位所需最小间隙，由设计时确定（ mm ）。
当基准偏移为单方向时，在其移动方向最大偏移量为半径方向的最大间隙，即Δ Y = （ 1/2 ） X max= （ 1/2 ）（ D max-d 0min ） = （ 1/2 ）（δ D + δ d +X min ） （ 3-6 ）如果基准偏移的方向与工件加工尺寸的方向不一致时，应将基准的偏移量向加工尺寸方向上投影，投影后的值才是此加工尺寸的基准位移误差。
定位误差计算例题
定位误差计算例题：
2．如图钻φ12孔,试分析
3．如图铣平面保证h,已知两圆 的同轴度φ ,其它已知条件见图,试分析工序尺寸h 的定位误差;
4．图示钻孔,已知条件和加工要求见图示,试分析a 、b 、c 三种定位方案中,工序尺寸L 的定位误差
5．如图车外圆,要求外圆对内孔有同轴度要求,已知心轴直径为0.009
0.02530φ--,计算工件内外圆的同轴度的定位误差△dw;
6．钻直径为φ 10的孔,采用a 、b 两种定位方案,试分别计算定位误差;
7．如图在工件上铣台阶面,保证工序尺寸A,采用V形块定位,试进行定位误差分析; 8．钻孔O,a为工序图,b~f为不同定位方案,试分别计算各种方案的定位误差;
9．如图同时钻四个φ12孔,请从左至右分别分析1、2、3、4孔的定位误差; 10．如图钻孔,保证A,采用a～d四种方案,试分别进行定位误差分析;
11．如图钻d孔,保证同轴度要求,采用a～d 四种定位方式,试分别进行定位误差分析; 12．如图铣槽,保证对称度、m或n,采用a～c三种定位方案,试分别进行定位误差分析; 13．如图在圆柱体上铣台阶面,采用b～h定位方案,试分别进行定位误差分析;。
定位误差计算法
DW ∆表示定位误差JW ∆表示基准位置误差JB ∆表示基准不重和误差定位误差分析方法步骤1建立坐标系分成x 和y 、z 方向，分析所求尺寸定位误差所在方向。
步骤2分别求基准位置误差和基准不重和误差。
基准位置误差有两方面的误差：1工件的定位表面误差2夹具的定位元件制造误差。
基准不重和误差（基准不同所造成的误差）。
步骤3把所求误差分别投影在x 和y 方向（一般只有两个方向）可求出所求尺寸定位误差。
例题1、已知ｄ１＝Φ2500210-.,ｄ2＝Φ4000250-.，两外圆同轴度Φ0.02，V 型块夹角α＝90°,试计算：分析：1、建立坐标系x 和y ，铣键槽的尺寸的定位误差在y 方向上。
2、分析基准位置误差：（1）工件的定位表面误差∆jw ＝2sin21αd ∆＝45sin 2021.0⨯≈0.015所在方向为y 方向，x 方向可不求（同学们自己思考为什么不求）。
（2）夹具的定位元件制造误差（本题无误差）。
3、基准不重和误差：∆jb ＝0.025＋0.02＝0.045方向为y 方向上，有两部分组成，0.025为ｄ2造成形状误差，0.02为位置误差。
(1)铣键槽时的定位误差。
(2)若键槽深度要求A=34.8-0170.，此定位方案可行否？解:(1)∆jb ＝0.025＋0.02＝0.045∆jw ＝2sin21αd ∆＝ 45sin 2021.0⨯≈0.015∆dw ＝∆jb ＋∆jw ＝0.045＋0.015＝0.060(2)3工∆＝3170．〈∆dw ＝0.06故不能满足加工要求,此方案不可行．2、如下图所示零件的定位方案，求铣A 、B 两平面时L1、L2、L3、L4的定位误差δL1、δL2、δL3、δL4？解：TD jb jy jb L 2101=+∆=∆+∆=δ2=∆+∆=jy jb L δTDTD jy jb L =+=∆+∆=03δ4=∆+∆=jy jb L δ3、某一发动机为了满足其工作性能的需要，活塞销与连杆小头孔的配合允许最大间隙为0.0055mm ，最小间隙为0.0005mm ，按此配合要求，则活塞销的外径尺寸将为Φ250012500100--..，连杆小头孔的孔径尺寸为Φ250009500070--..，这样高的精度，目前虽可达到，但生产率低，且不经济，故将公差放大4倍，采用分组装配以达到其要求，试求各组的公差及其偏差分布。
机械制造工程学定位误差作业及答案
尺寸得定位误差 定位基准与设计基准重合,则基准不重合误差为 0,即 基准位移误差: 所以该尺寸定位误差:
(２)槽底位置尺寸得定位误差: 此工件定位孔与心轴(销)为固定单边接触。 槽底得设计基准就是外圆得下母线,定位基准就是内孔得轴线,两者不重合, 基准不重合误差:
工件定位孔与心轴(销)为固定单边接触,所以基准位移误差为:
2)基准位移误差: ３)设计基准不在与 V 型块接触得外圆定位面上,为“+” 所以该定位方案定位误差为: 得:△Ｄ (Ｈ)=０。1,因为定位误差≤１／2 尺寸公差(0.2),所以定位方案合理 ３、试计算下图中某阶梯轴在 V 型块定位加工小孔￠ｄ时影响加工尺寸得定位 误差。已知阶梯轴得大园直径为;小园直径为;大园与小园得同轴度误差为、Ｖ 型块两定位面得夹角为 90°。求工序尺寸得定位误差。并判断定位合理性(定位 误差<1／2 尺寸公差为合理)。
所以槽底尺寸 h 得定位误差为: = ＋ 2TA
2、如下图所示某套类零件以外圆在Ｖ型块上定位,在内孔上加工键槽保证
尺寸,已知:;;外圆与内孔得同轴度误差为￠0、02;V 型块得夹角为 90°、
试求 H 尺
寸得定位误差△Ｄ
(H) 。并判
断定位合理性(定位
误差<1／
2 尺寸公差为合
理)。 解: 1)基准不重合误差:
孔得同轴度误差在范围内。今按图示得定位方案,用 立式铣床上用心轴定位铣得键槽。保证下列要求:
心轴定位,在
(1)键槽得轴向位置尺寸;
(2)键槽底面位置尺寸
试分析计算定位误差,判断定位方案得合理性(定位误差〈1/2 尺寸公差为合 理)。
解 :(1) 槽 得 轴 向 位 置
图 心轴定位内孔铣键槽定位误差得计算
定位误差计算
定位误差分为基准不重合误差ΔB和基准位移误差ΔY，
基准不重合误差ΔB是定位基准相对于工序基准在工序尺寸方向上的变动量，
基准位移误差ΔY是定位基准相对于限位基准在工序尺寸方向上的变动量，
定位误差是ΔY和ΔB的综合影响
1、当ΔY=0，ΔB≠0时，ΔD=ΔB
2、当ΔB=0，ΔY≠0时，ΔD=ΔY
3、当ΔB≠0，ΔY≠0时，
如果工序基准不在定位基面上ΔD=ΔY+ΔB
如果工序基准在定位基面上ΔD=ΔY±ΔB
以下为正负号的判断方法
在工序图上一般为工序基准，在零件成品或设计图上位设计基准，
一般定位误差分析计算都为工序图。
注意点：1、工序尺寸方向要明白，如果不是工序尺寸方向要投影过去
2、限位基准和定位基准分清楚，限位基准在夹具上，
定位基准由工件确定，各个基准要清楚，有的书上
好像不叫限位基准，可能叫什么夹具基准。
3、做题时一定要找对三个基准。
机械制造工艺定位误差.
