焊条选用
穿用焊条的选用
（二）焊丝和焊剂的使用与保管
1、焊丝焊剂应置于干燥通风的室内，严防焊丝生锈及焊剂受潮。 2、焊剂在使用前应经250℃ 温度烘焙1～2小时。 3、焊丝在使用前盘入焊丝盘时应清除焊丝上的油污和锈蚀。而带 有油污、锈蚀、毛刺和压痕的焊丝不允许使用。
态二氧化碳在温度高于-11 ℃时比水轻，可溶解占重量约0.05% 的水。溶于液态二氧化碳中的水分，蒸发成水汽混入二氧化碳气
体中，影响二氧化碳气体的纯度。
•
气瓶内汽化的二氧化碳气体中的含水量，与瓶内的压力有关，
随着使用时间的增长，瓶内压力降低，水汽增多。当压力降至
0.98MPa时，二氧化碳气体中含水量大为增加，便不能继续使用。
（三）二氧化碳气体保护焊的焊接材料选用原则
二氧化碳气保焊中的二氧化碳气体，纯度应该在99.5%以上，其 含水量、含氮量均不超过0.1%，否则会降低焊的力学性能，焊缝易 产生气孔。
为了确保焊缝的力学性能，并防止气孔出现，与二氧化碳气体 相匹配的焊丝必须比焊件含有更多的Mn和Si等脱氧元素。此外，为 减小飞溅，焊丝含碳量必须限制在0.1%以下。
• 在焊接时，根据被焊材料来选用焊剂，并要配以合适的焊丝，方可得到化学 成分和力学性能符合要求的焊缝金属。
• 在一般的低碳钢、普通低合金钢焊接中，为保证焊缝的综合力学性能良好， 并不要求其化学成分与焊件金属完全相同，通常要求焊缝金属的含碳量低， 且含有适量的锰、硅等元素，以达到焊件所需的力学性能。
• 焊接实践证明，较为理想的焊缝金属化学成分，其含碳量为0.1%～0.13%； 含锰量为0.6%～0.9%；含硅量为0.15%～0.30%，这都要求我们依靠焊剂和 焊丝的选配来实现。
焊条选用的基本原则
选用焊条的基本原则如下：1）等强度原则即选用与母材同强度等级的焊条。
一般用于焊接低碳钢和低合金钢。
2）同成分原则即选用与母材化学成分相同或相近的焊条。
一般用于焊接耐热钢、不锈钢等金属材料。
3）抗裂纹原则选用抗裂性好的碱性焊条，以免在焊接和使用过程中接头产生裂纹。
一般用于焊接刚度大、形状复杂、使用中承受动载荷的焊接结构。
4）抗气孔原则受焊接工艺条件的限制，如对焊件接头部位的油污、铁锈等清理不便，应选用抗气孔能力强的酸性焊条，以免焊接过程中气体滞留于焊缝中，形成气孔。
5）低成本原则在满足使用要求的前提下，尽量选用工艺性能好、成本低和效率高的焊条。
焊条(covered electrode)气焊或电焊时熔化填充在焊接工件的接合处的金属条。
焊条的材料通常跟工件的材料相同。
焊条的组成焊条由焊芯及药皮两部分构成。
焊条是在金属焊芯外将涂料(药皮)均匀、向心地压涂在焊芯上。
焊条种类不同，焊芯也不同。
焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质（如硫、磷等)的含量，应有严格的限制，优于母材。
焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少焊接碳钢及低合金钢的焊芯，一般都选用低碳钢作为焊芯，并填加锰、硅、铬、镍等成分(详见焊丝国家标准GB1300一77)。
采用低碳的原因一方面是含碳量低时钢丝塑性好，焊丝拉拔比较容易，另一方面可降低还原性气体CO含量，减少飞溅或气孔，并可增高焊缝金属凝固时的温度，对仰焊有利。
加入其他合金元素主要为保证焊缝的综合机械性能，同时对焊接工艺性能及去除杂质，也有一定作用。
高合金钢以及铝、铜、铸铁等其他金属材料，其焊芯成分除要求与被焊金属相近外，同样也要控制杂质的含量，并按工艺要求常加入某些特定的合金元素。
焊条就是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。
在焊条前端药皮有45°左右的倒角，这是为了便于引弧。
焊条选用方法
焊条选用方法焊条是一种常用的焊接材料，广泛应用于各个行业的焊接工艺中。
正确选择合适的焊条对于焊接质量至关重要。
本文将从焊接材料、焊条规格、焊接工艺等方面介绍焊条的选用方法。
一、焊接材料的选择焊接材料的选择是焊条选用的第一步。
根据被焊接材料的种类和性质，以及焊接的要求，选择相应的焊接材料。
常见的焊接材料有低碳钢焊条、不锈钢焊条、铝合金焊条等。
在选择焊接材料时，要注意与被焊接材料的相容性，确保焊接接头的强度和耐腐蚀性。
二、焊条规格的选择焊条的规格是指焊条的直径和长度。
一般来说，焊条直径越大，焊接速度越快，但焊接热量也会增加，焊接变形和应力也会增大。
因此，在选择焊条规格时，要根据被焊接材料的厚度和焊接环境的要求来确定。
同时，要注意焊条的长度，适合手持焊接或机器焊接。
三、焊接工艺的选择焊接工艺的选择是根据被焊接材料的种类和厚度，以及焊接要求来确定的。
常见的焊接工艺有手工电弧焊、气体保护焊、等离子焊等。
在选择焊接工艺时，要考虑到焊接效率、焊缝质量和焊接成本等因素。
同时，还要注意选择合适的焊接电流和焊接速度，确保焊接接头的质量。
四、焊条性能的选择焊条的性能是指焊接过程中焊条的熔化性、熔滴传递性、熔渣剥离性等。
不同种类的焊条具有不同的性能特点，根据焊接的具体要求选择合适的焊条。
例如，对于需要高焊接速度的焊接任务，可以选择熔滴传递性好的焊条；对于需要焊缝质量高的焊接任务，可以选择熔渣剥离性好的焊条。
五、焊接环境的选择焊接环境的选择是指根据焊接场所的特点和要求来确定焊条的种类和规格。
例如，在室外焊接或湿润环境下焊接时，要选择抗潮性好的焊条；在高温环境下焊接时，要选择耐高温的焊条。
同时，还要注意焊接场所的通风情况，确保焊条的熔化性和熔滴传递性。
焊条的选用方法包括焊接材料的选择、焊条规格的选择、焊接工艺的选择、焊条性能的选择和焊接环境的选择。
正确选择合适的焊条，能够提高焊接质量、提高焊接效率、降低焊接成本。
因此，在进行焊接工艺设计时，要根据具体情况综合考虑各个方面的因素，选择最佳的焊条。
焊条的选用原则
焊条得选用原则焊条得选用须在确保焊接结构安全、可靠使用得前提下,根据被焊材料得化学成分、力学性能、板厚及接头形式、焊接结构特点、受力状态、结构使用条件对焊缝性能得要求、焊接施工条件与技术经济效益等综合考查后,有针对性地选用焊条、必要时还需进行焊接性试验。
１) 考虑焊缝金属力学性能与化学成分对于普通结构钢,通常要求焊缝金属与母材等强度,应选用熔敷金属抗拉强度等于或稍高于母材得焊条。
对于合金结构钢,有时还要求合金成分与母材相同或接近。
在焊接结构刚性大、接头应力高、焊缝易产生裂纹得不利情况下,应考虑选用比母材强度低得焊条、当母材中碳、硫、磷等元素得含量偏高时,焊缝容易产生裂纹,应选用抗裂性能好得碱性低氢型焊条、２) 考虑焊接构件使用性能与工作条件对承受动载荷与冲击载荷得焊件,除满足强度要求外,主要应保证焊缝金属具有较高得冲击韧性与塑性,可选用塑、韧性指标较高得低氢型焊条。
在高温、低温、耐磨或其她特殊条件下工作得焊接件,应选用相应得耐热钢、低温钢、堆焊或其她特殊用途焊条、3) 考虑焊接结构特点及受力条件对结构形状复杂、刚性大得厚大焊接件,由于焊接过程中产生很大得内应力、易使焊缝产生裂纹,应选用抗裂性能好得碱性低氢焊条、对受力不大、焊接部位难以清理干净得焊件,应选用对铁锈、氧化皮、油污不敏感得酸性焊条。
对受条件限制不能翻转得焊件,应选用适于全位置焊接得焊条、４) 考虑施工条件与经济效益在满足产品使用性能要求得情况下,应选用工艺性好得酸性焊条、在狭小或通风条件差得场合,应选用酸性焊条或低尘焊条。
对焊接工作量大得结构,有条件时应采用高效率焊条,如铁粉焊条、高效率重力焊条等,或选用底层焊条、立向下焊条之类专用焊条,以提高焊接生产率1) 强度级别不同得碳钢＋低合金钢(或低合金钢+低合金高强钢) 一般要求焊缝金属或接头得强度不低于两种被焊金属得最低强度,选用得焊条熔敷金属得强度应能保证焊缝及接头得强度不低于强度较低侧母材得强度,同时焊缝金属得塑性与冲击韧性应不低于强度较高而塑性较差侧母材得性能。
焊条的分类、选用及使用管理措施

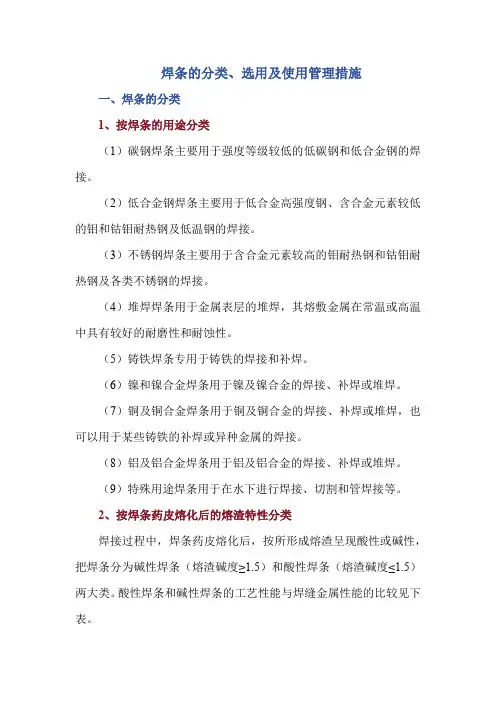

焊条的分类、选用及使用管理措施一、焊条的分类1、按焊条的用途分类（1）碳钢焊条主要用于强度等级较低的低碳钢和低合金钢的焊接。
（2）低合金钢焊条主要用于低合金高强度钢、含合金元素较低的钼和钴钼耐热钢及低温钢的焊接。
（3）不锈钢焊条主要用于含合金元素较高的钼耐热钢和钴钼耐热钢及各类不锈钢的焊接。
（4）堆焊焊条用于金属表层的堆焊，其熔敷金属在常温或高温中具有较好的耐磨性和耐蚀性。
（5）铸铁焊条专用于铸铁的焊接和补焊。
（6）镍和镍合金焊条用于镍及镍合金的焊接、补焊或堆焊。
（7）铜及铜合金焊条用于铜及铜合金的焊接、补焊或堆焊，也可以用于某些铸铁的补焊或异种金属的焊接。
（8）铝及铝合金焊条用于铝及铝合金的焊接、补焊或堆焊。
（9）特殊用途焊条用于在水下进行焊接、切割和管焊接等。
2、按焊条药皮熔化后的熔渣特性分类焊接过程中，焊条药皮熔化后，按所形成熔渣呈现酸性或碱性，把焊条分为碱性焊条（熔渣碱度≥1.5）和酸性焊条（熔渣碱度≤1.5）两大类。
酸性焊条和碱性焊条的工艺性能与焊缝金属性能的比较见下表。
酸性焊条和碱性焊条的工艺性能与焊缝金属性能比较酸性焊条不适宜焊接合金元素较多的材料。
碱性焊条的塑性、韧性和抗裂性均好于酸性焊条，故在重要构件的焊接中一般采用碱性焊条。
二、对焊条的要求与选用原则1、对焊条的基本要求焊条在焊接过程中应具有良好的工艺性能和保证焊后焊缝金属具有所需的力学性能、化学成分或特殊性能。
为此，对焊条提出如下要求：（1）电弧应容易引燃，在焊接过程中电弧燃烧平稳，再引弧容易。
（2）药皮应均匀熔化，无成块脱落现象。
药皮的熔化速度应稍慢于焊芯的熔化速度，使焊条熔化端部能形成喇叭形套筒，有利于金属熔滴过渡和造成保护气氛。
（3）在焊接过程中，不应有过多的烟雾或过大、过多的飞溅。
（4）保证熔敷金属具有一定的抗裂性、所需的力学性能和化学成分。
（5）保证焊缝成形正常，焊渣清除容易。
（6）焊缝射线探伤应不低于GB/T3323—2005《金属熔化焊焊接接头射线照相》所规定的Ⅱ级标准。
焊条选用的基本原则

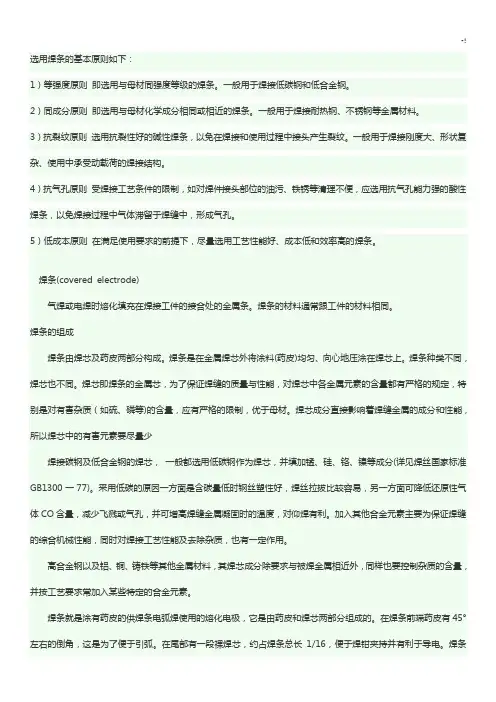

选用焊条的基本原则如下：1）等强度原则即选用与母材同强度等级的焊条。
一般用于焊接低碳钢和低合金钢。
2）同成分原则即选用与母材化学成分相同或相近的焊条。
一般用于焊接耐热钢、不锈钢等金属材料。
3）抗裂纹原则选用抗裂性好的碱性焊条，以免在焊接和使用过程中接头产生裂纹。
一般用于焊接刚度大、形状复杂、使用中承受动载荷的焊接结构。
4）抗气孔原则受焊接工艺条件的限制，如对焊件接头部位的油污、铁锈等清理不便，应选用抗气孔能力强的酸性焊条，以免焊接过程中气体滞留于焊缝中，形成气孔。
5）低成本原则在满足使用要求的前提下，尽量选用工艺性能好、成本低和效率高的焊条。
焊条(covered electrode)气焊或电焊时熔化填充在焊接工件的接合处的金属条。
焊条的材料通常跟工件的材料相同。
焊条的组成焊条由焊芯及药皮两部分构成。
焊条是在金属焊芯外将涂料(药皮)均匀、向心地压涂在焊芯上。
焊条种类不同，焊芯也不同。
焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质（如硫、磷等)的含量，应有严格的限制，优于母材。
焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少焊接碳钢及低合金钢的焊芯，一般都选用低碳钢作为焊芯，并填加锰、硅、铬、镍等成分(详见焊丝国家标准GB1300一77)。
采用低碳的原因一方面是含碳量低时钢丝塑性好，焊丝拉拔比较容易，另一方面可降低还原性气体CO含量，减少飞溅或气孔，并可增高焊缝金属凝固时的温度，对仰焊有利。
加入其他合金元素主要为保证焊缝的综合机械性能，同时对焊接工艺性能及去除杂质，也有一定作用。
高合金钢以及铝、铜、铸铁等其他金属材料，其焊芯成分除要求与被焊金属相近外，同样也要控制杂质的含量，并按工艺要求常加入某些特定的合金元素。
焊条就是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。
在焊条前端药皮有45°左右的倒角，这是为了便于引弧。
焊条选用及中美焊条对照
碳钢焊条简明表J421E4313E6013焊接低碳钢结构，特别适于薄板小件及要求焊缝表面美观和光洁的盖面焊。
J421Fe E4313E6013焊接一般低碳钢结构，特别适于薄板小件及短焊缝的间断焊和要求焊缝表面光洁的盖面焊。
J421Fe16E4324E6024焊接一般低碳钢结构和用于要求表面光洁的盖面焊。
J421X E4313E6013适用于焊接一般船用碳钢及镀锌钢板，尤其适用于薄板立向下焊及间断焊。
J422E4303用于焊接较重要的低碳钢结构和强度等级低的低合金钢结构，如Q235、09MnV、09Mn2等。
J422GM E4303适用于海上平台、船舶、车辆、工程机械等结构表面装饰焊缝的焊接。
J422Fe E4303用于焊接较重要的低碳钢结构和强度等级低的低合金钢结构，如Q235、09MnV、09Mn2等。
J422Fe16E4323用于较重要的低碳钢结构的焊接。
J423E4301用于焊接较重要的低碳钢结构，如车辆、建筑结构、重型机械结构等的焊接。
J424E4320E6020可焊接较重要的碳钢结构，如重型机械、建筑机械等。
J425E4311适于薄板结构的对接、角接及搭接焊。
如电站烟道、风道、变压器的油箱、船体和车辆外板的低碳钢结构。
J426E4316E6016用于焊接重要的低碳钢和低合金钢的结构，如造船、桥梁、压力容器等。
J427E4315用于焊接重要受压载荷或低碳钢厚板结构和低合金钢的结构，如机械、造船、桥梁、压力容器等。
J501Fe E7014E7014用于碳钢和低合金结构的焊接，如16Mn等船舶、车辆及机械结构的焊接。
J501Fe15E5024E7024用于碳钢和低合金结构的焊接，如16Mn等船舶、机车车辆及锅炉等结构的焊接。
J501Fe18E5024适用于低碳钢以及普通船用Q235A、B、D级钢的焊接，如船舶舾装件、一般结构预制件等。
J502E5003主要用于490MPa抗拉强度等级的低合金钢结构的焊接，如建筑用螺纹钢及其它16Mn等结构钢的焊接。
焊条选用的基本原则
焊条选用的基本原则
焊条是现代焊接技术中不可或缺的一种材料，其选用的好坏直接关系到焊接质量的好坏。
因此，选用适合的焊条显得尤为重要。
那么，我们该如何选择焊条呢？本文将从几个方面为大家介绍焊条的选用基本原则。
一、焊接材料的性能要求
焊接材料的性能要求是选择焊条的基本依据。
焊接材料的性能要求包括焊接件的材质、焊缝的性质以及焊接工况等因素。
因此，在选用焊条时，需要根据焊接材料的不同特性，选择适合的焊接材料。
二、焊接工艺的要求
在选用焊条时，还需要根据焊接工艺的不同要求来进行选择。
不同的焊接工艺对焊接材料的要求也不同，例如，MIG/MAG焊要求焊接材料的化学成分和熔化率与基材相适应；TIG焊则要求焊接材料的溶解性和流动性好。
因此，在选用焊条时，需要根据具体焊接工艺的不同要求来选择。
三、焊接材料的安全性
在选用焊条时，还要考虑焊接材料的安全性。
不同焊接材料的安全性也存在一定差异，例如，铝合金焊接材料可能会产生对人体有害的气体。
因此，在选用焊条时，需要根据具体情况来进行合理选择。
四、焊接材料的经济性
除了以上几点之外，焊接材料的经济性也是选择焊条的重要因素。
一般来说，焊接材料的价格越高，其性能也就越好，但不一定就是最适合该工程的选择。
在选择焊条时，需要根据具体工程的要求，综合考虑性能和经济性，选择最适合的焊条。
焊条的选用是一个复杂的过程，需要综合考虑多种因素。
在选择焊条时，需要根据焊接材料的性能要求、焊接工艺的要求、焊接材料的安全性以及经济性等多方面因素进行选择，以确保焊接质量达到最佳效果。
焊接不同钢种时,焊条型号怎么选
焊接不同钢种时，焊条型号怎么选发布日期：2019-05-16焊条是电焊工焊接时候必须要用到的，焊钳接上焊条就可以往工件上去开始工作。
然而，焊友们都知道你的焊条型号吗？焊条的使用是很有讲究的，用错了材料的焊条由于不能保证焊接强度，一定要打磨开重新焊。
如果是大型的就不好了，焊接的地方会裂开，严重的可能造成生命财产安全事故。
所以，小编带您了解~电焊条是怎么组成的？焊条是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。
焊条中被药皮包覆的金属芯称为焊芯。
焊芯一般是一根具有一定长度及直径的钢丝。
焊芯的作用1.传导焊接电流，产生电弧把电能转换成热能。
2.焊芯本身熔化作为填充金属与熔化的母材金属熔合形成焊缝。
焊条焊接时，焊芯金属占整个焊缝金属的一部分。
所以焊芯的化学成分，直接影响焊缝的质量。
因此，作为焊条芯用的钢丝都单独规定了它的牌号与成分。
如果用于埋弧自动焊、电渣焊、气体保护焊、气焊等熔焊方法作填充金属时，则称为焊丝。
焊条药皮是指涂在焊芯表面的涂料层。
药皮在焊接过程中分解熔化后形成气体和熔渣，起到机械保护、冶金处理、改善工艺性能的作用。
药皮的组成物有：矿物类（如大理石、氟石等）、铁合金和金属粉类（如锰铁、钛铁等）、有机物类（如木粉、淀粉等）、化工产品类（如钛白粉、水玻璃等）。
焊条药皮是决定焊缝质量的重要因素。
在焊接过程中的作用1.提高电弧燃烧的稳定性无药皮的光焊条不容易引燃电弧。
即使引燃了也不能稳定地燃烧。
2.保护焊接熔池焊接过程中，空气中的氧、氮及水蒸气浸入焊缝，会给焊缝带来不利的影响。
不仅形成气孔，而且还会降低焊缝的机械性能，甚至导致裂纹。
而焊条药皮熔化后，产生的大量气体笼罩着电弧和熔池，会减少熔化的金属和空气的相互作用。
焊缝冷却时，熔化后的药皮形成一层熔渣，覆盖在焊缝表面，保护焊缝金属并使之缓慢冷却、减少产生气孔的可能性。
3.保证焊缝脱氧、去硫磷杂质焊接过程中虽然进行了保护，但仍难免有少量氧进入熔池，使金属及合金元素氧化，烧损合金元素，降低焊缝质量。
焊条的选用原则
焊条得选用原则焊条得选用须在确保焊接结构安全、可靠使用得前提下,根据被焊材料得化学成分、力学性能、板厚及接头形式、焊接结构特点、受力状态、结构使用条件对焊缝性能得要求、焊接施工条件与技术经济效益等综合考查后,有针对性地选用焊条、必要时还需进行焊接性试验。
１) 考虑焊缝金属力学性能与化学成分对于普通结构钢,通常要求焊缝金属与母材等强度,应选用熔敷金属抗拉强度等于或稍高于母材得焊条。
对于合金结构钢,有时还要求合金成分与母材相同或接近。
在焊接结构刚性大、接头应力高、焊缝易产生裂纹得不利情况下,应考虑选用比母材强度低得焊条。
当母材中碳、硫、磷等元素得含量偏高时，焊缝容易产生裂纹,应选用抗裂性能好得碱性低氢型焊条。
２）考虑焊接构件使用性能与工作条件对承受动载荷与冲击载荷得焊件,除满足强度要求外,主要应保证焊缝金属具有较高得冲击韧性与塑性，可选用塑、韧性指标较高得低氢型焊条。
在高温、低温、耐磨或其她特殊条件下工作得焊接件,应选用相应得耐热钢、低温钢、堆焊或其她特殊用途焊条。
３）考虑焊接结构特点及受力条件对结构形状复杂、刚性大得厚大焊接件,由于焊接过程中产生很大得内应力、易使焊缝产生裂纹,应选用抗裂性能好得碱性低氢焊条。
对受力不大、焊接部位难以清理干净得焊件，应选用对铁锈、氧化皮、油污不敏感得酸性焊条。
对受条件限制不能翻转得焊件,应选用适于全位置焊接得焊条。
４) 考虑施工条件与经济效益在满足产品使用性能要求得情况下,应选用工艺性好得酸性焊条。
在狭小或通风条件差得场合,应选用酸性焊条或低尘焊条。
对焊接工作量大得结构,有条件时应采用高效率焊条,如铁粉焊条、高效率重力焊条等,或选用底层焊条、立向下焊条之类专用焊条，以提高焊接生产率1) 强度级别不同得碳钢＋低合金钢(或低合金钢+低合金高强钢) 一般要求焊缝金属或接头得强度不低于两种被焊金属得最低强度，选用得焊条熔敷金属得强度应能保证焊缝及接头得强度不低于强度较低侧母材得强度,同时焊缝金属得塑性与冲击韧性应不低于强度较高而塑性较差侧母材得性能。
焊条的选用原则及方法
③不锈复合钢板 应考虑对基层、复层、过渡层的焊接要求选用三种不同性能的焊条。对基层（碳钢或低合金钢）的焊接，选用相应强度等级的结构钢焊条；复层直接与腐蚀介质接触，应选用相应成分的奥氏体不锈钢焊条。关键是过渡层（即复层与基层交界面）的焊接，必须考虑基体材料的稀释作用，应选用铬和镍含量较高、塑性和抗裂性好的Cr25-Ni13型奥氏体钢焊条。 焊条的选用 焊条的种类繁多，每种焊条均有一定的特性和用途。即使同一类别的焊条，由于不同的药皮类型，所反映出的使用特性也是不同的。加之被焊件的理化性能、工件条件（结构形状及刚度）、施工条件的不同，还要考虑生产效率及经济性等因素，这些势必给焊条的选择带来一定的困难。因此，有必要确定一些原则，供选择焊条之用。在实际工作中，除了要认真了解各种焊条的成分、性能及用途等资料外，还必须结合被焊件的状况、施工条件及焊接工艺等，并参照下列各条原则，予以综合考虑，才能正确地选择焊条。
③考虑焊接结构特点及受力条件 对结构形状复杂、刚性大的厚大焊接件，由于焊接过程中产生很大的内应力，易使焊缝产生裂纹，应选用抗裂性能好的碱性低氢焊条。对受力不大、焊接部位难以清理干净的焊件，应选用对铁锈、氧化皮、油污不敏感的酸性焊条。对受条件限制不能翻转的焊件，应选用适于全位置焊接的焊条。
必须说明，焊接构件对力学性能和化学成分的要求并不是均衡的，有的焊件可能偏重于强度、韧性等方面的要求，而对化学成分不一定要求与母材一致，如选用结构钢焊条时，首先应侧重考虑焊缝金属与母材间的等强度，或焊缝金属的高韧性；有的焊件又可能偏重于化学成分方面的要求，如对于耐热钢、不锈钢焊条的选择，通常侧重于考虑焊缝金属与母材化学成分的一致；有时也可能对两者都有严格的要求，因此在选择焊条时，应分清主次，综合考虑。
焊条的选用——精选推荐
一、铝及铝合金焊接材料应用纯铝焊丝ER1100性能特点：纯铝焊丝，铝含量≥99.5%,有极好的抗腐蚀性能，很高的导热与导电性能，以及极好的可加工性能。
对经阳极化处理的材料，需要配色时十分理想，推荐用于焊接1000系列铝合金。
典型化学成份：Si≤0.03、Cu≤0.002、Zn≤0.013、Fe≤0.18 、Mn≤0.003，AL 余量用途广泛用于铁路机车、电力、化学、食品等行业。
铝硅合金焊丝ER4047性能特点：本品为含硅12％的合金焊丝，适合焊接各种铸造及挤压成型铝合金。
低熔点及良好的流动性使母材焊接变形很小。
典型化学成份：Si 12、Mg≤0.10、Fe≤0.80、Cu≤0.03、Zn≤0.20、Mn≤0.15，AL余量用途：焊接或堆焊轻质合金加工业。
铝硅合金焊丝ER4043性能特点：本品为含硅5％的合金焊丝，适合焊接铸铝合金典型化学成份：Si 5、Mg≤0.10、Fe≤0.04、Cu≤0.05 ，AL余量用途：船舶、机车、化工、食品、运动器材、模具、家具、容器、集装箱铝镁合金焊丝ER5356性能特点：本品为含镁5％的合金焊丝，是一种用途广泛的通用型焊材，适合焊接或表面堆焊5％镁的铸锻铝合金，强度高，可锻性好，有良好的抗腐蚀性。
本品也能为经阳极化处理的焊接提供良好的配色。
典型化学成份：Mg 5、Cr 0.10、（Fe＋Si）0.3、Cu≤0.05、Zn 0.05、Mn 0.15、Ti 0.1，AL余量用途：自行车、铝滑板车等运动器材，机车车厢、化工压力容器、兵工生产、造船、航空等行业。
铝镁合金焊丝ER5183性能特点：本品为含镁3％的合金焊丝，适用于焊接或表面堆焊同等级的铝合金材料。
典型化学成份：Mg 3.5,Cr 0.2,Fe 0.15,Cu≤0.05, Zn 0.10,Mn 0.05,Ti 0.1，AL余量用途：化工压力容器、核工业、造船、制冷行业、锅炉、航空航天工业等三、CrMo耐热钢、低温钢焊接材料一、不锈钢手工焊条二、不锈钢药芯焊丝三、不锈钢实芯焊丝一、镍及镍合金焊材镍及镍合金焊材广泛应用于如离岸钻井平台，陆基或船基燃汽轮机，各种航天、航空发动机的高温燃烧室、核电、热电厂的相关设备、汽车的新型排气系统、军用武器装备以及石油精炼及各种化工设备等。
各种常见钢材的焊接焊条及焊接工艺选用一览表
各种常见钢材的焊接焊条及焊接工艺选用一览表以下是一些常见钢材的焊接焊条及焊接工艺选用的一览表：1. 碳钢（Carbon Steel）:-焊接焊条：ER70S-6、E6010、E7018-焊接工艺选用：-熔化极气体保护焊（MIG）：适用于焊接较薄的碳钢板和管材-碳弧气保护焊（GMAW）：适用于焊接较大厚度的碳钢结构-气体保护电弧焊（GMAW）：适用于焊接较大厚度的碳钢结构-矩阵式电弧焊（SMAW）：适用于焊接碳钢构件，可以在各种位置进行焊接2. 不锈钢（Stainless Steel）:-焊接焊条：ER308L、ER309L、ER316L-焊接工艺选用：-氩弧焊（GTAW）：适用于焊接不锈钢板和管材，提供较高的焊缝质量-通用电弧焊（SMAW）：适用于焊接不锈钢构件，可以在多种位置进行焊接-碳弧气保护焊（GMAW）：适用于焊接较大厚度的不锈钢结构3. 高强度低合金钢（High Strength Low Alloy Steel）:-焊接工艺选用：-通用电弧焊（SMAW）：适用于焊接高强度低合金钢构件，可以在多种位置进行焊接-高频电弧焊（GMAW）：适用于焊接厚度较小的高强度低合金钢结构-熔化极气体保护焊（MIG）：适用于焊接较薄的高强度低合金钢板和管材4. 铸铁（Cast Iron）:-焊接焊条：ENi-CI、EZNi-CI、EFCNi-A1-焊接工艺选用：-碳弧气保护焊（GMAW）：适用于修复和连接铸铁构件，提供较高的焊缝质量-高频电弧焊（GMAW）：适用于焊接铸铁构件，提供良好的熔合性和机械性能以上只是一些常见钢材的焊接焊条及焊接工艺的选用一览表，实际选择应根据具体的钢材类型、应用要求和焊接条件进行评估和选择。
焊接操作前需对材料进行处理，并严格遵循相关安全规范和操作规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋焊接焊条的型号应根据设计确定，如设计没有规定，应按不同的接头形式采用不同的焊条。
帮条焊、搭接焊：HPB235采用E4303焊条；HRB335采用E4303焊条；HRB400采用E5003焊条；RRB400采用E5003焊条。
坡口焊、预埋件穿孔塞焊：HPB235采用E4303焊条；HRB335采用E5003焊条；HRB400采用E5503焊条；RRB400采用E5503焊条。
窄间隙焊：HPB235采用E4316，E4315焊条；HRB335采用E5016，E5015焊条；HRB400采用E6016，E6015焊条。
钢筋与钢板搭接焊接、预埋件T型焊接：HPB235采用E4303焊条；HRB335采用E4303焊条；HRB400采用E5003焊条。
其中，“03”表示钛钙型药皮焊条（酸性），脚、直两用，工艺性能良好，是最常用的焊条之一。
“16”为低氢钾型，交流或直流反接，碱性焊条。
“15”为低氢钠型，直流反接，碱性焊条。
文章摘要: 工程监理中发现，有些人认为Ⅱ级钢筋焊接必须采用E5003焊条，即“结50x”焊条，而不能使用E4303焊条，即“结42x”焊条。
其实，这是一种误解。
筋焊条选用应首先符合设计要求，如果设计无要求，Ⅱ级钢筋当采用搭接焊时可以采用E4303焊条。
《钢筋焊接及验收规程(JGJl8—2003)》中第3．0．3条规定：电弧焊所采用的焊条……其型号应根据设计确定；若设计无规定时，可按表3．0．3选用。
即Ⅱ级钢筋接头型式为搭接焊和帮条焊时，如无设计要求，钢筋电弧焊焊条型号为E4303。
在《钢筋焊接及验收规程(JGJ18—2003)》的《条文说明》中也详细注明：“在钢筋帮条焊和搭接焊中，当焊接HRB335钢筋时，可以采用不与母材等强的E4303焊条”，现说明如下：“在这些接头中，荷载施加于接头的力不是由与钢筋等截面的焊缝金属抗拉力所承受。
而是由焊缝金属抗剪力承受。
焊缝金属抗剪力等于焊缝抗剪面积乘以抗剪强度。
所以。
虽然采用该种型号焊条，其抗拉强度小于钢筋抗拉强度(约为0．8倍)，焊缝金属的抗剪强度小于抗拉强度(0．6倍)；但焊缝金属抗剪向积大于钢筋横截面面积甚多(约为3．0倍)，故允许采用E4303型焊条(熔敷金属抗拉强度为420MPa，即43kgf／mm)进行HRB335钢筋帮条焊和搭接焊。
”现举例计算如下。
以25HRB335钢筋双面搭接焊为例，采用E4303焊条。
钢筋抗拉力为：490．9x490=240541(N)焊缝剪切面积：长按计为l00mm；厚按0．3d 计为7．5mm；两条焊缝面积：2x100x7．5=1500(mm)。
焊缝金属抗剪力为：l500x252=37800O(N)。
焊缝金属L抗剪力与钢筋抗拉力之比为：3780o0／2405411．57。
大量实验和多年生产应用表明，Ⅱ级钢采用搭接焊和帮条焊时选用E4303焊条是完全可以满足要求的。
J422焊条与E50焊条的区别J422的强度為420MPA，牌号是E4303。
E50**强度在500MPa，常见的有E5015，5016等，相当于J506，J507 J是焊条牌号，中文结jie（结构钢）的首拼。
字母后边的参数包括强度、药皮、电源种类等。
E是焊条型号。
E是表示焊条，后面的数字一般是4位数，分别表示12强度，34焊接位置和焊接电流种类和药皮类型。
焊条的型号与牌号有何区别含条的型号是国家标准规定的，其含义包括药皮类型、合金类型、强度、适用焊接电源等等，其分类很细。
焊条牌号是生产企业制定的相对比较通用的叫法。
如焊条型号E4303对应的牌号是J422常用的焊条有哪些牌号或是型号?母材是Q235的，用E4303（J422）焊条，母材是Q345的，用E5016（J506）焊条。
HRB335钢筋焊接时，是否可以采用J422焊条焊接？若不能使用，在哪部规范中有明确的条文。
在金属焊接时，焊接材料如何选用？HRB335为二级螺纹钢,屈服强度为335Mpa.若用于不要求强度或不要求等强度的结构时,可采用J42级焊条.否则采用J50级焊条.对于结构钢的焊接,一般要求焊缝金属与母材等强度.可按结构钢的强度来选相应强度等级的电焊条.这里要注意两点:1.钢材是按屈服强度定等级的,而结构钢焊条的强度等级则是指其抗拉强度的最低保证值.一般是按结构钢抗拉强度保证值来选抗拉强度保证值相同或稍高的焊条.2.并不是焊缝强度比母材高出越多越好.一般应使焊缝强度等于或稍高于母材.如焊缝强度过高往往有害.有的焊接接头则不要求焊缝与母材等强,对于这些焊缝应选用抗拉强度较低的焊条.钢筋焊接对焊条有哪些要求？牌号国家标准美国标准作用及用途J421 E4313 E6013 焊接低碳钢结构，特别适于薄板小件及要求焊缝表面美观和光洁的盖面焊。
J421Fe E4313 E6013 焊接一般低碳钢结构，特别适于薄板小件及短焊缝的间断焊和要求焊缝表面光洁的盖面焊。
J421Fe16 E4324 E6024 焊接一般低碳钢结构和用于要求表面光洁的盖面焊。
J421X E4313 E6013 适用于焊接一般船用碳钢及镀锌钢板，尤其适用于薄板立向下焊及间断焊。
J422 E4303 用于焊接较重要的低碳钢结构和强度等级低的低合金钢结构，如Q235、09MnV、09Mn2等。
J422GM E4303 适用于海上平台、船舶、车辆、工程机械等结构表面装饰焊缝的焊接。
J422Fe E4303 用于焊接较重要的低碳钢结构和强度等级低的低合金钢结构，如Q235、09MnV、09Mn2等。
J422Fe16 E4323 用于较重要的低碳钢结构的焊接。
J423 E4301 用于焊接较重要的低碳钢结构，如车辆、建筑结构、重J424 E4320 E6020 可焊接较重要的碳钢结构，如重型机械、建筑机械等。
J425 E4311 适于薄板结构的对接、角接及搭接焊。
如电站烟道、风道、变压器的油箱、船体和车辆外板的低碳钢结构。
J426 E4316 E6016 用于焊接重要的低碳钢和低合金钢的结构，如造船、桥梁、压力容器等。
J427 E4315 用于焊接重要受压载荷或低碳钢厚板结构和低合金钢的结构，如机械、造船、桥梁、压力容器等。
J501Fe E7014 E7014 用于碳钢和低合金结构的焊接，如16Mn等船舶、车辆及机械结构的焊接。
J501Fe15 E5024 E7024 用于碳钢和低合金结构的焊接，如16Mn等船舶、机车车辆及锅炉等结构的焊接。
J501Fe18 E5024 适用于低碳钢以及普通船用Q235A、B、D级钢的焊接，如船舶舾装件、一般结构预制件等。
J502 E5003 主要用于490MPa抗拉强度等级的低合金钢结构的焊接，如建筑用螺纹钢及其它16Mn等结构钢的焊接。
J503 E5001 适用于低合金钢的焊接，如16Mn等。
J505 E5011 适于碳钢、低合金钢结构的立向下焊接及角接，如16Mn、15MnVN等。
J506 E5016 E7016 用于焊接中碳钢和低合金钢结构，如16Mn、09Mn2Si和船舶用A、B、D、E级钢等，也用于厚板及可焊性较差J506Fe E5018 E7018 用于碳钢和低合金钢结构的焊接，如16Mn等。
J506Fe-1 E5018-1 E7018-1 适用于海洋石油平台、远洋船舶等碳钢碳钢和低合金钢结构的焊接。
J506Fe18 E5028 E7028 用于碳钢和低合金钢结构的平焊、平角焊，如16Mn、09Mn2Si和船舶用A、B、D、E级钢等。
J506H E5016-1 E7016-1 用于重要的碳钢和低合金钢结构的焊接。
J506D E5016 E7016 专用于碳钢和低合金钢结构坡口底层打底焊，如16Mn、09Mn2Si和船舶用A、B、D、E级钢等。
J506X E5016 E7016 适用于碳钢和低合金钢结构立向下角焊缝的焊接。
J507 E5015 E7015 用于焊接重要的中碳钢和低合金钢结构(受压、动载)，如16Mn、09Mn2Si、09Mn2V和船舶用A、B、D、E级钢等，也用于厚板及可焊性较差的碳钢结构的焊接。
J507Fe E5018 E7018 用于重要的碳钢和低合金钢结构的焊接，如16Mn等。
J507Fe16 E5028 E7028 用于碳钢和低合金钢结构的平焊、平角焊，如16Mn、09Mn2Si、09Mn2V和船舶用A、B、D、E级钢等。
J507H E5015 E7015 用于重要的低合金钢结构的焊接，如海洋平台、远洋船舶、压力容器等。
J507D E5015 E7015 专用于碳钢和低合金钢管道、厚壁容器或对接缝根部的打底焊，如15MnR、09Mn2Si、20G等。
J507X E5015 E7015 适用于碳钢和低合金钢结构立向下角接和搭接焊缝的焊接，如Q235、Q255、Q295、Q345、16Mn和15MnTi等。
碳钢焊条适用于碳钢和低强度的低合金钢的焊接。
选择焊条依据钢材的化学成分、力学性能、抗裂性能的要求，同时考虑焊接结构、钢板厚度、工作条件、受力情况、焊机性能等因素综合分析。
必要时，做焊接试验，制订相应的工艺措施，再确定选用焊条。
⒈碳钢的焊接一般选用与钢材强度等级相对应的焊条，同时考虑结构复杂、厚板、刚度大、动负荷、可焊性差的，一般选用塑性好、冲击韧性高、抗裂性能好的低氢型焊条。
对焊接位置有特殊要求的，采用相应专用焊条，如立向下焊条、打底焊条等。
为提高焊接效率可选用铁粉型焊条。
⒉对焊缝冷却速度快、强度增高、焊缝易产生裂纹的，此时可选用比母材强度低一级的焊条；低碳钢与低合金钢之间的异种钢焊接，一般选用与强度等级低的钢材相应的焊条，并且考虑低合金钢因素，以选用低氢型为宜。
⒊对于中碳钢的焊接，由于钢材含碳量较高，增大了焊接裂纹倾向，一般选用低氢型焊条并采用预热、缓冷等方法及相适应的焊接工艺等措施。
⒋铸钢可焊性差，一般含碳量较高，工件厚大，结构复杂，极易产生焊接裂纹，当铸钢合金元素多时，就更为突出。
一般选用低氢型焊条，并采取预热、缓冷等方法及相应的焊接工艺等措施。
⒌为保证焊接质量，对工件焊口应清理干净，不准有油污、铁锈、水分、油漆及污物等，对使用低氢型焊条尤为重要。
⒍对低氢型焊条，焊前焊条须经350℃烘焙1h，并随烘随用，否则易产生气孔、夹渣、裂纹等缺陷。
纤维素焊条一般不需烘焙，若受潮，按说明书规定温度焊前烘焙，但温度过高将破坏焊条的焊接工艺性能。
⒎说明书中规定的焊接电流为参考值，实际操作中应具体掌握，如工件预热，可比正常电流低5%～15%；立焊和仰焊比平焊的电流小10%～15%；采用直流时可比交流减小10%左右。
在使用直流焊机时，注意说明书规定焊接所阶级性，否则影响焊接工艺。
⒏对低氢型焊条一般不应反复烘焙，防止药皮酥脆、脱落。
