机械电表工作原理
电能表的基本结构与原理
电能表的基本结构与原理
一、引言
电能表是用于测量电能的仪表,也称为电度表。它是电力系统中非常重要的组成部分,用于计量电能消耗,为用户提供准确的电费计算。
二、电能表的基本结构
1. 外壳
电能表的外壳通常由塑料或金属材料制成。外壳具有防护作用,保护内部元件免受外界环境影响。
2. 机械结构
机械结构是电能表中最重要的部分之一。它由转子、定子和传动机构组成。转子和定子之间通过磁场相互作用实现转动。传动机构将转子的旋转运动转换为指针或数字显示器上的数字显示。
3. 电路板
在现代电能表中,大多数功能都由微处理器控制。因此,电路板是必不可少的组成部分。它包括处理器、存储器、输入/输出接口等元件。
4. 其他元件
除了上述主要元件之外,还有其他一些辅助元件,如瞬时过载保护装置、灯泡等。
三、电能表的工作原理
1. 磁场作用力原理
当通有交流电流时,电能表的定子和转子之间会产生磁场。由于磁场相互作用力的作用,转子开始旋转。旋转速度与电流强度成正比。
2. 传动机构原理
当转子旋转时,传动机构将其运动传递到指针或数字显示器上。指针或数字显示器上的数字表示电能消耗量。
3. 微处理器控制原理
现代电能表通常采用微处理器控制。微处理器可以对电能进行精确测
量,并将数据存储在存储器中。此外,它还可以执行其他功能,如过载保护、通信等。
4. 瞬时过载保护装置原理
当负载突然增加时,电能表可能会遭受瞬时过载。为了防止这种情况发生,一些现代电能表配备了瞬时过载保护装置。这种装置通过监测负载变化来控制电流大小,并在必要时切断电源。
四、总结
综上所述,电能表是一种非常重要的仪表,在现代社会中发挥着重要作用。它的基本结构包括外壳、机械结构、电路板和其他元件。其工作原理主要包括磁场作用力原理、传动机构原理、微处理器控制原理和瞬时过载保护装置原理。通过对电能表的了解,我们可以更好地理解电力系统的工作原理,并为其提供更好的服务。
机械电表工作原理
第一节感应式电能表
一、单相电能表的结构和工作原理
1.单相电能表的结构
电能表俗称电度表是一种计量某一段时间功率的仪表;单位为kwh俗称“度”..感应式电能表结构如图8—1所示;主要元件有缠绕电流线圈的电流电磁铁1电流元件、缠绕电压线圈的电压电磁铁2电压元件、转动铝盘3、永久磁铁4、计数器5、接线端柱6..电流线圈的导线粗、匝数少;在电路中与负荷串联..电压线圈的匝数多、导线细;在电路中与负荷并联..
2.单相电能表的工作原理
在时间上有相位差;且在空间相对位置不同的电流和磁通;因此都会产生电磁力的作用..这个力在圆盘上产生转动力矩;使电能表的圆盘按一个方向不停地转动..
二、电能表倍率及计算
每只电能表都有铭牌;在铭牌上标明制造厂名、电表型式、额定电流、额定电压、相数、准确度等级、每千瓦时的铝盘转数即电能表常数..
电能表的倍率一般分两种;一种是由电能表结构决定的倍率;称电能表本身倍率;它等于电能表的齿轮比..如电能表只有一位小数;其齿轮比常数均为2500;;倍数实为1..另一种;当电能表经互感器接入时;其读数还要乘以电流和电压互感器的变比;即
电能表倍率=TV变比xTA变比x电能表本身倍率
机械表的原理
机械表的工作原理
工作原理是:当把电能表接入被测电路时,电流线圈和电压线圈中就有交变电流流过,这两个交变电流分别在它们的铁芯中产生交变的磁通;交变磁通穿过铝盘,在铝盘中感应出涡流;涡流又在磁场中受到力的作用,从而使铝盘得到转矩(主动力矩)而转动。负载消耗的功率越大,通过电流线圈的电流越大,铝盘中感应出的涡流也越大,使铝盘转动的力矩就越大。即转矩的大小跟负载消耗的功率成正比。功率越大,转矩也越大,铝盘转动也就越快。铝盘转动时,又受到永久磁铁产生的制动力矩的作用,制动力矩与主动力矩方向相反;制动力矩的大小与铝盘的转速成正比,铝盘转动得越快,制动力矩也越大。当主动力矩与制动力矩达到暂时平衡时,铝盘将匀速转动。负载所消耗的电能与铝盘的转数成正比。铝盘转动时,带动计数器,把所消耗的电能指示出来。这就是电能表工作的简单过程。
文章摘自:海鸥官网
电表内部结构及工作原理
电表内部结构及工作原理
一、电表结构
电表主要由测量机构、驱动机构和制动机构三部分组成。
1.1 测量机构
测量机构是电表的核心部分,用于实现电能的测量。它通常包括电压线圈和电流线圈,用于分别测量电压和电流。测量机构通过电磁感应原理,将电能转换为机械能,从而带动计数器进行计数。
1.2 驱动机构
驱动机构是电表的另一个重要组成部分,它由一组齿轮和杠杆组成,用于将测量机构产生的机械能传递到计数器。驱动机构的作用是放大测量机构的机械能,使其能够驱动计数器进行精确的计数。
1.3 制动机构
制动机构是电表的辅助部分,它通过摩擦力来限制电表转动的速度,从而控制电表的计数速度。制动机构的作用是防止电表在启动或停止时过快地转动,从而保证计数的准确性和稳定性。
二、工作原理
电表的工作原理基于电磁感应原理和机械传动。当有电流和电压通过电表时,会产生磁场,通过测量这个磁场可以计算出通过电表的电流和电压。测量机构中的电压线圈和电流线圈分别产生与电压和电流成正比的磁场,这些磁场与测量机构中的铁芯相互作用产生转动力矩,使测量机构开始转动。转动力矩的大小决定了电表转动的速度,从而控制了计数器的计数速度。随着电能的消耗,测量机构会逐渐减速并最终停止转动。通过驱动机构中的齿轮和杠杆,测量机构的转动被放大并传递到计数器上,推动计数器进行相应的计数操作。同时,制动机构通过摩擦力对电表转动的速度进行限制,保证了计数的准确性和稳定性。
2.1 测量原理
电表的测量原理基于电磁感应原理。当有电流和电压通过电表时,会产生磁场,通过测量这个磁场可以计算出通过电表的电流和电压。测量机构中的电压线圈和电流线圈分别
机械电表原理
机械电表原理
机械电表是一种用来测量电能消耗的仪器,它通过机械和电气原理相结合来实现对电能的测量。在现代社会中,电能的测量对于工业生产和生活消费都有着重要的意义。因此,了解机械电表的原理对于我们来说是非常重要的。
首先,我们来了解一下机械电表的结构。机械电表主要由电磁铁、铝盘、铁芯和计数器等部件组成。当电流通过电磁铁时,会产生一个磁场,这个磁场会对铝盘上的铝片产生一个力矩,使得铝盘转动。而转动的铝盘会带动计数器进行计数,从而实现对电能的测量。
其次,我们了解一下机械电表的工作原理。当电流通过电磁铁时,电磁铁会产生一个磁场,这个磁场会对铝盘上的铝片产生一个力矩,使得铝盘转动。而铝盘的转动速度与电流的大小成正比,因此可以通过测量铝盘的转动速度来确定电流的大小。而电能的消耗与电流的大小和时间有关,因此可以通过测量铝盘的转动角度和时间来确定电能的消耗。
接着,我们来了解一下机械电表的优缺点。机械电表的优点是结构简单、稳定可靠、使用寿命长,而且对环境的要求较低。但是机械电表也存在一些缺点,比如测量精度较低、受外界磁场影响较大、不能远程读取数据等。
最后,我们来总结一下机械电表的应用。机械电表主要用于对电能的消耗进行测量,广泛应用于工业生产和居民生活中。在一些没有特别高精度要求的场合,机械电表仍然是一种非常实用的电能测量工具。
综上所述,机械电表是一种通过机械和电气原理相结合来实现对电能消耗测量的仪器。了解机械电表的原理对于我们来说是非常重要的,它不仅可以帮助我们更好地使用电能,还可以帮助我们更好地了解电能的消耗情况。希望本文的介绍能够对大家有所帮助。
电能表的基本结构和原理
电能表的基本结构和原理
电能表(Electric Meter)是电力公司使用的一种电流测量工具,它能够实时测量家庭和工厂消耗的电量大小。
一、电能表的基本结构
1.外壳:电能表采用了结实的外壳结构,通常是金属或铝材料,以便于防护内部的金属部件免受外界的干扰。
2.安装架:电能表的安装架是将整个电能表机械和电气部件组装在一起的金属支架;
3.机械组件:电能表机械组件主要包括显示器、转动环、测量杆、磁轭、携带框等;
4.电气组件:电能表电气组件主要包括电流互感器、电压互感器、电力电子元件、控制单元等。
二、电能表的工作原理
1.测量电流:通过将电流互感器连接于电路中,以主动态电流路作为测量输入,电流互感器可以将电流变化器变化成相应的电压信号;
2.测量电压:电压互感器将高压供电系统中的电压变换成相应的电压信号并发送给控制单元;
3.计量:电能表所用的控制单元将电流电压信号转换成一定比例的电力参数,然后将该参数激励转动环,最终实现电能表的计量功能;
4.显示:电能表的显示由转动环的旋转距离与表盘的比例来实现,从而将电能参数显示出来。
总之,电能表的基本结构和工作原理复杂,但都以测量电流和电压信号,以及电能参数的显示为核心运行方式,从而为电力公司实时测量出消耗的电量大小提供了重要保障。
机械式电能表工作原理
机械式电能表工作原理
机械式电能表是利用电磁感应原理进行测量的仪器。其工作原理如下:
1. 电能表通过线圈产生磁场。电能表内部有一对线圈,通常称为动铁芯线圈或电流线圈和电压线圈。电流线圈连接在被测电路中,产生电流磁场;电压线圈则与电源相连,产生电压磁场。
2. 磁场与电流之间的相互作用。当电流通过电流线圈时,产生的磁场与电压线圈中的磁场相互作用,导致电压线圈中有一测量电压的感应电动势。
3. 感应电动势产生电流。感应电动势通过接触器和齿轮传动装置引起电流线圈产生感应电流。这个感应电流的强度与待测电流成正比。
4. 计数器记录电流。通过接触器,感应电流传入计数器进行计量。
5. 计量电流与电压。通过测量电流和电压的变化,电能表可以计算出通过其测量电路的电能。
总结而言,机械式电能表的工作原理是通过电磁感应原理将电流测量转化为线圈感应电动势和计量电流,并通过计数器记录和计算电能。
电度表工作原理
电度表工作原理
电度表是一种用来测量电能消耗的设备。它的工作原理是基于电能与电流、电压之间的关系。下面是电度表的工作原理:
1. 电度表由螺旋弹簧、电动机和计数装置组成。当电流通过电度表时,螺旋弹簧会因为电磁作用力而扭曲。
2. 电动机会根据电流的大小以及弹簧的扭曲情况来驱动计数装置。电流越大,扭曲的角度越大,计数装置会相应地转动更多的步长。
3. 计数装置会记录每次电流通过的累积步数,从而能够确定电能消耗的总量。这可以通过将累积的步数乘以一个预先设定的常数来得到实际的电能消耗值。
总而言之,电度表利用电流通过电度表时产生的机械运动量来测量电能消耗,并通过计数装置记录和计算累积的运动步数,从而得出电能消耗的总量。
机械电表工作原理
机械电表工作原理
机械电表是一种用于测量电能消耗的仪表,它的工作原理基于电流磁效应和功率计算。下面是机械电表的工作原理的简要说明:
1. 电流磁效应:机械电表通过一个电流线圈来测量通过其的电流。根据安培定律,当电流通过一条导线时,会在导线周围产生一个磁场。电流线圈的特殊设计能够使这个磁场与电流的大小成正比。
2. 力和运动:机械电表中,电流线圈会受到一个力矩,使它转动。这是因为线圈周围的磁场会与固定磁铁之间相互作用,产生一个力矩。
3. 计数:为了测量电能消耗,机械电表中通常使用一个计数装置。这个装置由一个旋转的磁铁和一个垫片组成,它们可以在电流线圈的受力作用下转动。
4. 功率计算:机械电表通过测量电流和电压的乘积来计算功率。电流和电压通过相互独立的电路传入电表,并在内部进行相乘计算。这样,电表就能够确定通过测量电流的线圈的功率。
总结:机械电表通过测量电流的磁场效应和计算功率来工作。电流线圈受到力矩的作用,从而驱动计数装置,使其转动。通过测量电流和电压的乘积,电表可以测量电能的消耗。
三相四线机械电表工作原理
三相四线机械电表工作原理
三相四线机械电表是一种用于测量和计量三相电能消耗的仪表。其工作原理如下:
1. 加压机械元件:三相四线机械电表内部包含了一组加压机械元件,用于将电力系统中的三相电压分别加压到合适的电压范围,以供测量和计量使用。
2. 运转机械元件:机械电表中还包含了一组运转机械元件,通常是用电机驱动的转子,用于测量电流的大小。当电流通过电表时,电流会使得转子转动,转子转动的速度与电流大小成正比。
3. 计量机械元件:通过观察运转机械元件的转动速度,可以测量电流的大小。同时,通过加压机械元件加压后的电压,可以测量电压的大小。将电流和电压的测量结果综合计算可以得到电能的消耗值。
4. 表针或数字显示:三相四线机械电表通常通过表针或数字显示的方式,将电能的消耗值展示给用户。
总结而言,三相四线机械电表通过加压、运转和计量机械元件的协同工作,测量和计量电流和电压值,并将结果以表针或数字显示的方式呈现给用户,实现对三相电能消耗的计量。
电能表的分类和原理
电能表的分类和原理
电能表的分类可以分为机械式电能表和电子式电能表两类。
1. 机械式电能表:通过电流和电压的作用,驱动电能表内的机械部件运动,从而计量电能。机械式电能表通常由电流线圈、电压线圈、铝盘电动机和机械计数装置等部件组成。其工作原理是,电流线圈产生的磁场和电压线圈产生的磁场相互作用,通过铝盘电动机驱动计数装置转动,进而计算出电能的消耗。
2. 电子式电能表:借助电子技术和数字信号处理技术,实现对电能的计量和记录。主要由电流变换器、电压变换器、微控制器、模数转换器和显示装置等组成。其工作原理是,通过电流变换器和电压变换器将电能信号转换为低压信号,再经过模数转换器将信号数字化,最后由微控制器进行数据处理和显示。电子式电能表具有测量精度高、抗干扰能力强、功能丰富等特点。
电压表内部结构及工作原理
电压表内部结构及工作原理
一、引言
电压表是一种广泛应用于电子、电气等领域的测量仪器,它能够测量直流或交流电路中的电压,是电子工程师和电气工程师必备的工具之一。本文将介绍电压表的内部结构和工作原理。
二、电压表的内部结构
1. 机械式电压表
机械式电压表是最早出现的一种电压表,它由指针、刻度盘、弹簧、磁铁等组成。当被测量的直流或交流电通过线圈时,线圈中会产生一个磁场,这个磁场会使得指针转动,指向相应的刻度。机械式电压表精度较低,但它结构简单、成本低廉。
2. 电子式数字万用表
随着科技的进步,人们逐渐发明了更加精确和高效的数字化仪器。数字万用表就是其中之一。数字万用表内部结构包括模拟-数字转换器(ADC)、微处理器、显示屏等部分。当被测量的直流或交流信号输
入到万用表中时,ADC将模拟信号转换为数字信号,微处理器对数字信号进行处理并显示在显示屏上。数字万用表精度高、测量范围广,但它价格相对较高。
三、电压表的工作原理
1. 机械式电压表的工作原理
机械式电压表的工作原理基于法拉第电磁感应定律。当被测量的直流或交流电通过线圈时,线圈中会产生一个磁场,这个磁场会使得指针转动,指向相应的刻度。机械式电压表需要根据被测量信号的大小选择不同档位,以保证指针能够在刻度盘上准确指示。
2. 电子式数字万用表的工作原理
数字万用表的工作原理基于模拟-数字转换技术。当被测量信号输入到万用表中时,ADC将模拟信号转换为数字信号,并将其传输到微处理器中。微处理器对数字信号进行处理,并将结果显示在显示屏上。数字万用表可以自动选择最佳档位,并且能够自动校准和自检。
电度表的工作原理及接线
电度表的接线图-单相-三相四线
单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线
一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的,内容如下:类别代号+组别代号+设计序号+派生号。
如我们常用的家用单相电度表:DD862-4型、DDS971型、DDSY971型等。
1、类别代号:D—电度表
2、组别代号
表示相线:D—单相;S--三相三线;T--三相四线。
表示用途的分类:D—多功能;S—电子式;X—无功;Y—预付费;F—复费率。
3、设计序号用阿拉伯数字表示。
每个制造厂的设计序号不同,如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971,正泰公司的为666等。
综合上面几点:
DD—表示单相电度表:如DD971型DD862型
DS--表示三相三线有功电度表:如DS862,DS97l型
DT—表示三相四线有功电度表:如DT862、DT971型
DX--表示无功电度表:如DX97l、DX864型
DDS--表示单相电子式电度表:如DDS971型
DTS--表示三相四线电子式有功电度表:如DTS971型
DDSY--表示单相电子式预付费电度表:如DDSY971型
DTSF—表示三相四线电子式复费率有功电度表:如DTSF971型
DSSD--表示三相三线多功能电度表:如DSSD971型
4、基本电流和额定最大电流
基本电流是确定电度表有关特性的电流值,额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
如5(20)A即表示电度表的基本电流为5A,额定最大电流为20A,对于三相电度表还应在前面乘以相数,如3x5(20)A。
电能表的基本结构与原理
电能表的基本结构与原理
电能表,也称为电度表,是用来测量电能消耗的仪器。它在我们的日常生活中起着至关重要的作用,用来计量家庭、工业和商业用电。本文将详细解释电能表的基本结构与原理,让你对它有一个全面的了解。
1. 电能表的基本结构
电能表一般由以下几个基本部分组成:
1.1 表壳
表壳是电能表的外壳,通常由耐热、绝缘性能好的材料制成,如塑料或玻璃纤维增强塑料。表壳的作用是保护内部的元件免受外界的影响。
1.2 电机
电能表中的电机是其核心部件,负责驱动计量转盘运转。电机一般由一定数量的定子线圈和转子组成,通过电流作用产生旋转磁场,驱动计量转盘转动。
1.3 计量转盘
计量转盘是电能表中用于计量用电量的部分,它通常由铝合金制成。当电流通过电能表时,电机驱动计量转盘转动,转动的角度与电能的消耗量成正比。计量转盘上通常标有刻度,用于读取用电量。
1.4 电流线圈
电流线圈是电能表中用于测量电流的部分,它一般由一定数量的线圈组成。当电流通过电能表时,通过电流线圈产生的磁场会对计量转盘上的铝片产生力矩,从而驱动计量转盘转动。
1.5 电压线圈
电压线圈是电能表中用于测量电压的部分,它一般由一定数量的线圈组成。当电压通过电能表时,电压线圈产生的磁场与电流线圈产生的磁场相互作用,从而驱动计量转盘转动。
1.6 电磁铁
电磁铁是电能表中的辅助部分,它一般由线圈和铁芯组成。当电能表中的电流过大时,电磁铁会吸引铁芯,通过机械传动装置断开电源,以保护电能表的安全运行。
2. 电能表的基本原理
电能表的基本原理是基于电磁感应和机械传动的原理。
电表原理图解
电表原理图解
电表原理图解:
一、基本原理
电表是一种用于测量电能消耗的仪器。其基本原理是利用电流和电压的乘积来计算电能的消耗。
二、电流测量
电表中通过电流线圈来测量电流。当电流通过电流线圈时,线圈会产生一个与电流成正比的磁场。电表中的磁场产生装置将这个磁场转化为一个旋转力矩,使得指针或数字显示装置来指示电流的大小。
三、电压测量
电表中通过电压线圈来测量电压。当电压施加在电压线圈上时,会产生一个与电压成正比的磁场。电磁感应原理使得一个动铁核在磁场的作用下发生位移,最终转动指针或显示电压数值。
四、功率计算
电表通过测量电流和电压,然后将二者相乘来计算功率。功率可以使用机械表针或数字显示方式显示出来。
五、能量计算
电表会不断累积电能的消耗,并将其显示。通过不断地测量功率,并在一段时间内积分计算,可以得到电能的消耗。
六、使用注意事项
1. 电表应定期校准,以确保测量准确性。
2. 电表应安装在干燥、通风良好的地方,避免过度热或潮湿环境对仪器的影响。
3. 使用电表时,应注意安全,避免触电事故的发生。
七、结论
电表通过测量电流和电压,利用电能的消耗原理来计算电能的消耗。它是电力领域中用于测量电能的重要工具。
电表工作的原理
电表工作的原理
电表的工作原理是基于法拉第电磁感应定律和欧姆定律。电表主要包括电流线圈和电压线圈两个部分。
当电流通过电流线圈时,线圈内会产生一个强度与电流成正比的磁场。根据法拉第电磁感应定律,当有导体在磁场中运动时,会在导体两端产生感应电动势。电流线圈上有一个传感装置,感知到感应电动势,并将其转化为相应的电信号。
电压线圈则用于测量电路中的电压。电压线圈内部通常有一个较高的阻抗,使得通过电流很小,以防止对测量电路产生影响。当电压线圈连接到电路中,电压线圈的两端会出现电压降,根据欧姆定律,电压与电流和电阻之间存在线性关系。电压线圈上也安装有一个传感装置,将电压降转化为相应的电信号。
通过电流线圈和电压线圈的测量,电表可以计算出电路中的电功率、电能等参数,并显示在表盘上。一般来说,电表还会有一些其他的电路,用于补偿电表的误差和校准电表的精度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

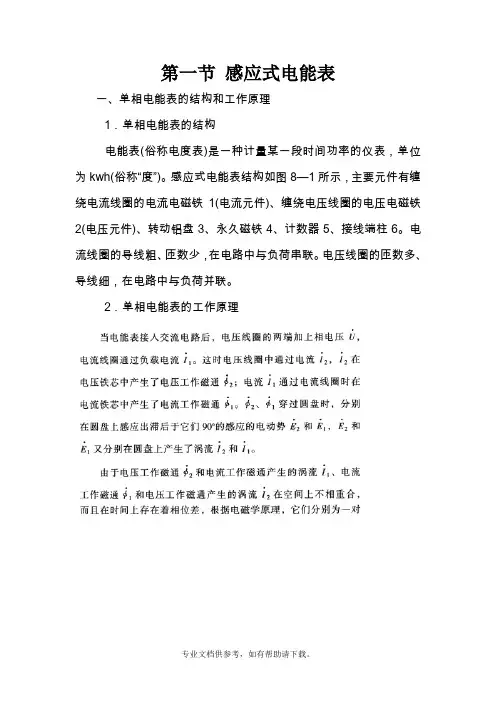

第一节感应式电能表
一、单相电能表的结构和工作原理
1.单相电能表的结构
电能表(俗称电度表)是一种计量某一段时间功率的仪表,单位为kwh(俗称“度”)。感应式电能表结构如图8 —1所示,主要元件有缠绕电流线圈的电流电磁铁1(电流元件)、缠绕电压线圈的电压电磁铁2(电压元件)、转动铝盘3、永久磁铁4、计数器5、接线端柱6 电流线圈的导线粗、匝数少,在电路中与负荷串联。电压线圈的匝数多、导线细,在电路中与负荷并联。
2.单相电能表的工作原理
半电備丧樓人霆流电路后.电压线圈的两端加上相电压几电流线圖通过奴载晦流九这时电压线圈中通过电流匚几在电压铁芯中产生了电压工作磁通扎:电流A 通过电流线圈时在电流铁芯屮产生『电说1:作磁通几 g 右穿过圆盘时,分别在圆盘匕感应出滞后于它们9(r的感应的电动势£和匸“反和 X又分别在圆盘上产生了涡流h和人
由于电压工作A和电流匚作磁通产生的涡流匚电流工作磁通右和电圧工作磁通产生的涡流L在空间上不相觅合. 而且伍时闻上存在着相位歪,根据电磁学原理,它ffl分别为一対
R-!单相有功电能血的结构电说元件;?一电展兀件* 偌盘匚却一永久at饯:
$—计歎器;:氐一擁拔端样
在时间上有相位差,且在空间相对位置不同的电流和磁通,因此都会产生电磁力的作用。这个力在圆盘上产生转动力矩,使电能表的圆盘按一个方向不停地转动。
二、电能表倍率及计算
每只电能表都有铭牌,在铭牌上标明制造厂名、电表型式、额定电流、额定电压、相数、准确度等级、每千瓦时的铝盘转数(即电
能表常数)。
电能表的倍率一般分两种,一种是由电能表结构决定的倍率,称电能表本身倍率,它等于电能表的齿轮比。如电能表只有一位小数,其齿轮比常数均为2500,,倍数实为1。另一种,当电能表经互感器接入时,其读数还要乘以电流和电压互感器的变比,即
电能表倍率二TV变比xTA变比x电能表本身倍率
