建筑工地扬尘在线监测仪网页配置方法
2.工地扬尘在线监测设备设置标准
的认证。
扬尘在线监测设备中的粉尘监测仪指标参数应符合《粉尘
浓度测量仪检定规程》（JJG846-2015）和相关技术要求。
扬尘在线监测仪器传输应符合《污染源在线自动监控（监
测系统数据传输标准）》（HJ212-2017）和《污染源在线自动监
控（监测）数据采集传输仪》（HJ477-2009）的相关要求。
四、工地扬尘污染源监测协议示例
CN=9014
表示数据应答命令
备 数采仪主动发送一个有应答的分钟数据包,应答的 QN 和起始的 QN 保持一致，如上位 注 机未应答则现场机需重发，具体见 HJ212 标准
2031 日数据 一天一次
类 项目
示例/说明
别
使 现场机 上 传 QN=20160801085857223;ST=39;CN=2031;PW=123456;MN=010000A
比 方 对误差 -15%～15%。
法 比 相 关 系 ≥0.8（90%置信度） 较* 数
示值重复性
不大于 10%
示值误差
不超过±20%
功能
具备自动除湿或湿度补偿、浓度报警、
断电、保护功能
运行环境
-10℃～45℃,≤100%RH
1
*：参比方法是指国家标准分析方法。
数 据 采 集 （1）监测数据储存时间不少于 3 个月。
CN=9014
表示数据应答命令
备 数采仪主动发送一个有应答的分钟数据包,应答的 QN 和起始的 QN 保持一致，如上位
注 机未应答则现场机需重发，具体见 HJ212 标准
4
常用监测因子 其他参见 HJ212-2017 及 HJ 524—2009
监测因子名称
监测因子编码
浓度单位
扬尘在线监测仪 产品说明书
质保和维修
具体的质保和维修的要求依照订购合同上相应条款。
保修期内且符合保修范围，将提供免费维修服务。超过保修期或者在保修期内发生如下故障，均属于保外维修，不提供免费保修服务，故障包括但不限于：
1）由于使用不当（进水、腐蚀、失火、强电串入等）；
2）不可抗力（地震、雷击、洪水等）造成的损坏；
3）未经允许，产品内部擅自改动；
室外防护等级
无（选配户外型IP65）
监测系统扩展性
温度、湿度、可燃气体、氧气、二氧化碳等
2.2
我司整套设备具备风速、风向、温度、湿度、大气压等环境参数的监测，为扬尘和噪声监测数据的后期分析提供气象参数保障；特别是通过风向对扬尘的运动趋势做科学预测和报警；在不同的气象条件下，对扬尘、噪声监测数据做科学的修正。
HZ-YC6000S实物外观示意图
1.2
名称
规格/明细
设备
多功能箱
防雨、防尘、防雷、散热保温；
供电、信号处理、GPRS传输；
高碳钢底材喷涂（防锈），户外安装感器
检测原理：光散射原理；分辨率：0.1ug/m3；
粒径通道：PM2.5、PM10、TSP；
检测范围：0～40mg/m3；
量程：0～100RH；分辨率：0.1%RH；准确度：±2%RH；
摄像
尺寸：7寸；像素：130W；信噪比：大于50dB；

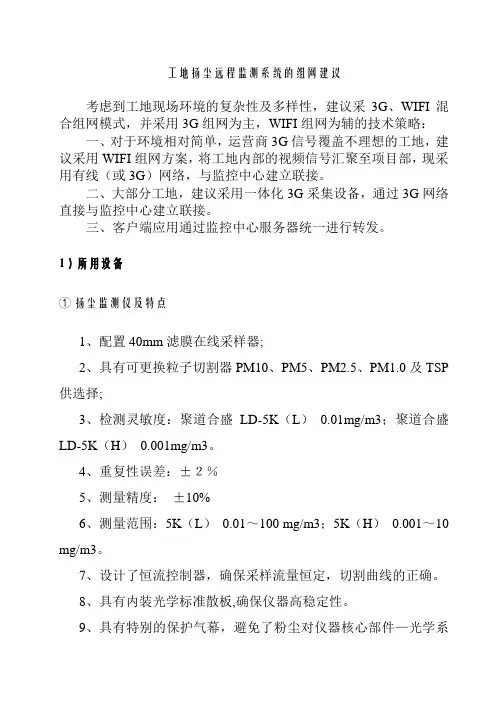

工地扬尘远程监测系统的组网建议
工地扬尘远程监测系统的组网建议考虑到工地现场环境的复杂性及多样性，建议采3G、WIFI混合组网模式，并采用3G组网为主，WIFI组网为辅的技术策略：一、对于环境相对简单，运营商3G信号覆盖不理想的工地，建议采用WIFI组网方案，将工地内部的视频信号汇聚至项目部，现采用有线（或3G）网络，与监控中心建立联接。
二、大部分工地，建议采用一体化3G采集设备，通过3G网络直接与监控中心建立联接。
三、客户端应用通过监控中心服务器统一进行转发。
1）所用设备①扬尘监测仪及特点1、配置40mm滤膜在线采样器;2、具有可更换粒子切割器PM10、PM5、PM2.5、PM1.0及TSP 供选择;3、检测灵敏度：聚道合盛LD-5K（L）0.01mg/m3；聚道合盛LD-5K（H）0.001mg/m3。
4、重复性误差：±２％5、测量精度：±10%6、测量范围：5K（L）0.01～100 mg/m3；5K（H）0.001～10 mg/m3。
7、设计了恒流控制器，确保采样流量恒定，切割曲线的正确。
8、具有内装光学标准散板,确保仪器高稳定性。
9、具有特别的保护气幕，避免了粉尘对仪器核心部件—光学系统的污染，确保仪器可靠性。
10、可支持二次开发该仪器利用光散射法测定颗粒物浓度,具有可更换的粒子切割器、在线滤膜采样器,实现了连续监测粉尘浓度与滤膜采样兼容；采用恒流控制技术、光路自动清洗系统、零点自动调节软件、单色性激光光源等先进的设计,使仪器具有良好的数据测量精度、高灵敏度、高稳定性和高可靠性。
在LD-5K的基础上增加多种监测参数该系统对掌握建筑工地无组织排放源污染现状的真实状况，评价扬尘污染防控措施的效果具有权威性。
同时，系统具有可拓展性，可以按照需求增加不同的监测项目，包括PM10和PM2.5、噪声、气象等监测项目。
②无线球型摄像机（红外夜视）：3G/4G/WiFi1、支持3G/4G/WiFi 无线视频监控2、支持无线视频关键帧保护，保证清晰流畅视频的监控画面3、支持H.264、D1, CIF, QCIF多种分辨率，双码流4、支持红外夜视、超低照度，感红外，高质量影像5、自动局部放大6、360度连续旋转7、IP66防护等级8、支持SDK二次开发9、可支持AC220V10、可支持SD卡存储，最大128G③无线枪型摄像机（红外夜视）：3G/4G/WiFi产品特点：1、支持3G/4G/WiFi 无线视频监控2、支持无线视频关键帧保护，保证清晰流畅视频的监控画面3、支持H.264、D1, CIF, QCIF多种分辨率，双码流4、支持红外夜视、超低照度，感红外，高质量影像5、IP66防护等级6、支持SDK二次开发7、可支持SD卡存储，最大128G2）数据管理平台2、实时前端数据采集与显示3、专业GIS地理信息监控与管理，独立GIS引擎，兼容百度/谷歌地图4、多种报表功能，简化用户人工统计，优化工作流程。
智慧工地扬尘在线监测系统建设方案
升级目的：提 高系统稳定性、 安全性和性能
升级内容：软 件升级、硬件 升级、网络升
级等
升级方式：在 线升级、离线 升级、手动升
级等
升级注意事项： 备份数据、测 试兼容性、确 保升级后系统
正常运行
定期检查系统硬 件和软件，确保 系统正常运行
建立完善的安全 防护措施，防止 黑客攻击和数据 泄露
定期备份数据， 防止数据丢失
建筑施工企业环 境信用评价管理 办法：要求企业 加强环境信用管 理，提高企业环 保意识
空气污染：扬尘、PM2.5等污染 物对空气质量的影响
噪音污染：建筑施工过程中的噪 音对周边居民的影响
添加标题
添加标题
添加标题
添加标题
水资源污染：建筑施工过程中的 废水排放对水资源的污染
固体废物污染：建筑施工过程中 产生的建筑垃圾对环境的影响
汇报人：
供电设备：选择稳定、高效的供电设备，保证系统正常运 行
防护设备：选择防尘、防水、防雷等防护设备，保证系统 在恶劣环境下的正常运行
软件架构设计：选择合适的软件架构，如微服务架构、分层架构等 软件开发：根据需求进行软件开发，包括前端、后端、数据库等 软件测试：对软件进行测试，确保其功能和性能满足要求 软件部署：将开发好的软件部署到服务器上，并进行配置和优化 软件维护：对软件进行维护和升级，确保其持续满足用户需求
统计分析：对扬尘浓度、噪音、温度、湿度等数据进行统计分析，生成报表 报警功能：当扬尘浓度、噪音、温度、湿度等数据超过设定阈值时，自动报警并通知相关负 责人
实时监测：提供工地扬尘的实时数据，以便及时采取措施 预警功能：当扬尘超标时，自动发出预警信息，提醒相关人员采取措施 数据分析：通过对历史数据的分析，为决策提供依据 智能调控：根据监测数据，自动调整喷淋、除尘等设备的运行参数，实现智能调控
建筑工地扬尘和噪声在线监测系统设计
建筑工地扬尘和噪声在线监测系统设计随着我国城市化进程的加快,建筑工地不断增多,建筑施工产生的扬尘成为空气污染的重要来源之一。
此外,建筑施工产生的噪声不仅影响人的正常生活,而且对人的生理和心理都有负面的影响。
对此国家和地方制定了建筑施工扬尘和噪声的排放标准,对扬尘和噪声的排放实施严格的管理。
针对目前监管手段单一、管理效率低、实时性差的现状,设计了基于云计算的扬尘和噪声在线监测系统。
本设计由前端数据监测系统、通信系统和云服务器三部分组成。
前端数据监测系统由嵌入式工控机和激光颗粒物浓度传感器、噪声传感器、超声波风速风向传感器、GPS定位模块等组成,嵌入式工控机通过串口读取各个模块的数据,使用C#语言编写前端数据监测软件,该软件实现对环境数据的显示、存储、查询和上传等功能;系统支持3G、4G、宽带等多种网络通信方式,可根据实际情况进行选择,当前选用GPRS无线通信模块作为前端数据监测系统和云服务器之间的通讯桥梁,GPRS模块具有成本低、组网快、永久在线等优点;选用云服务器作为本系统的代理服务器,相对于传统服务器,云服务器具有性价比高、稳定性好、响应速度快等优点,由C#语言编写的云服务器软件负责接收数据监测系统上传的实时数据,实现远程监测的目的。
本系统采用传感器技术、云计算技术和无线通讯技术,实现了对建筑工地扬尘和噪声等环境参数实时、自动、全面的监测,提高了建筑工地环境管理的智能化和集约化水平,本系统具有如下特点:(1)使用云计算技术快速搭建服务器平台,不用专门购买服务器设备,降低了设备成本,使系统易于推广;(2)前端设备体积小,安装方便,并且配备卫星定位模块,可作为车载式环境监测系统使用;(3)前端数据监测系统和云服务器之间采用自定义的动态通信协议进行数据交互,解决了数据流量大的问题。
例如对于固定的监测站点,卫星定位信息只发送一次。
将设备安装到环保局设置的监测站点附近,进行实地监测,与官方发布的当天环境状况进行对比,两者测得的数据基本一致。
扬尘在线监测终端说明书(串口软件配置)
扬尘在线监测终端1系统概述扬尘在线监控系统是集扬尘检测设备、扬尘在线监控平台和视频叠加为一体，对扬尘环境参数实时监控的一整套完整的系统。
同时，数据传输到扬尘在线监控云平台，分别以网页和手机APP两种形式的展示方式对现场气象环境与扬尘污染程度进行监控。
2扬尘在线监控系统组成2.1 颗粒物与温湿度监测单元温度、湿度等环境参数的监测，为扬尘和噪声监测数据的后期分析提供气象参数保障。
颗粒物与温湿度监测单元2.2 风象监测单元风向监测单元风速监测单元2.3 噪声监测单元噪声监测单元噪声传感器是一种能把工业噪声、生活噪声和交通噪声等，按人耳听觉特性近似地测定其噪声级的仪器。
2.4 LED显示屏单元设备配备有户外专用防水型LED显示屏，便于现场实时掌握和了解环境质量状况;2.5 数据采集处理单元数据采集主机是整个系统的核心，完成各项监测数据的采集（大气温度、大气湿度、噪声、PM2.5、PM10、风速、风向等）。
2.6扬尘在线监控系统拓扑图2.7扬尘在线监控系统产品实物3扬尘在线监控系统软件配置3.1 初次登录打开环境监测配置软件V1.15，选择正确的串口号，点击“打开串口”按钮，灰色图标变为绿色，串口号状态显示已开启；点击“通讯测试”按钮，图标变绿，下方弹出“通讯测试成功！”提示，即通讯连接成功。
3.1.1数据上报设置1：通讯连接成功后才可配置；2：点击“数据上报设置”，根据用户需要在目标设置框的IP地址/域名中填写数据上报平台的网址（恩易扬尘监测数据上报平台IP地址为），端口号默认10123（非专业技术人员请勿修改），然后分别点击后面的“设置”按钮；3：数据时间设置框内数据上报间隔时间默认为60s，设置范围≥10s，点击“设置”按钮即设置成功；4：在网络模式选择框内可选择手机数据卡的类别，移动和联通两种连网模式，根据实际安装卡类别进行选择，点击“设置”按钮；5：设备ID设置框内的设备ID编号为扬尘出厂设备ID号，填入点击“设置”即可；3.1.2传感器选择6：点击“传感器选择”，勾选扬尘设备所带传感器类型，点击“设置”按钮即传感器选择成功；7：如有风向传感器，安装完毕需进行校准，将风向传感器手动指向正北方向，然后点击“设置”按钮，即可设置默认正北方向；3.1.3设备名称设置8：点击“设备名称设置”，在LED显示设备名称框内自主输入设备名称，该名称在LED屏上显示，点击“设置”按钮，即名称设置成功。
扬尘噪声云平台参数修改指南
噪声扬尘监测云平台
通过账号和密码登录仁科环境监控云平台，首页面为下图所示：
上图显示的设备的节点信息是默认的温湿度，所以购买者需根据所购买的设备套餐，修改具体的节点参数，方可正常使用，具体操作方法如下：
一、如何找到“节点列表”？
登录“环境监控云平台”之后，点“系统管理”→“设备管理”→“设备信息”→“节点列表”，如图：
二、每一个节点对应的检测信息：
①检测PM2.5+PM10，修改节点1；
②检测PM2.5+PM10+噪声，修改节点1+节点2；
③检测PM2.5+PM10+噪声+温湿度，修改节点1+节点2+节点3；
④检测PM2.5+PM10+噪声+温湿度+风力+风速+风向，修改节点1+节点2+节点3+节点4+节点5+节点6；
⑤检测PM2.5+PM10+噪声+温湿度+风力+风速+风向+TSP，修改节点1+节点2+节点3+节点4+节点5+节点6+节点7；
⑥检测PM2.5+PM10+噪声+温湿度+风力+风速+风向+TSP+大气压力，修改节点1+节点2+节点3+节点4+节点5+节点6+节点7+节点8。
四、每一个节点需要修改的具体内容：
节点1：
节点2:
节点3：
节点4：
节点5:
节点6：
节点7：
节点8：。
成都市建设工地扬尘污染在线监测
附件1成都市建设工地扬尘污染在线监测设备技术与管理要求为了使接入“成都市建筑工地扬尘智能监控云平台”（以下简称平台）的所有在线监测设备均能较精准、较稳定地采集和传输数据（含视频数据），现对需与平台连接的在线监测设备提出以下技术与管理要求。
一、技术要求二、管理要求设备安装前，应填写《成都市建设工地扬尘在线监测系统安装信息表》（详附件3）；设备接入平台前，需提供设备证明文件（制造计量器具生产许可证、法定计量技术机构出具的检测报告或检定证书、校准证书报告等）的复印件和设备清晰的内、外部照片到平台的日常管理单位（成都市建设信息中心）处进行设备的备案。
未备案的设备，不能接入平台；安装接入平台后，需将安装后的内、外部的彩色照片（照片应有清楚的工地影像等）上传到平台。
附件2成都建设工地扬尘与噪声监控系统--传输协议规范成都建设工地扬尘与噪声监控系统--传输协议规范以《HJ/T212-2005污染源在线自动监控（监测）系统数据传输标准》为基础进行微调，主要内容如下：1.数据通讯包组成请参见212标准6.3.1章节：（1）MN号规则：例如：Y0028000100000第1位：固定为“Y”，代表扬尘污染源第2～5位：为行政区划代码，“0028”代表成都市第6～7位：为工地辖区代码（见表1）。
其中，“00”代表成都市市管工地，“01”以后代表各区（市）、县自管工地。
第8～9位：为设备供应商（企业）代码（见表2），由市建设信息中心分配。
第10～14位：由设备供应商为设备唯一编码：添加共5位，可由英文（区分大小写）、数字、下划线组成。
表1 工地辖区代码表2 设备供应商（企业）代码（2）监测项编码（见表3）表3 针对扬尘的监测项编码，定义如下（编码区分大小写）如：N5.1，是用可变长字符串形式表达的数字型，表示5位整数和1位小数，带小数点，带符号，最大长度为8。
2.系统编码--ST：3.命令列表：4.各条指令通讯过程示例：（1）规则：按照212标准进行微调，只对实时值每分钟一次进行现场机向上位机主动发送。
安装RYQ-6扬尘在线监测系统方法
安装RYQ-6扬尘在线监测系统方法RYQ-6扬尘在线监测系统是一套针对建筑工地施工现场的颗料物、气象、现场视频等数据的实时监控系统，通过GPRS无线方式可以对工地区域扬尘进行实时有效的监测管理。
扬尘在线监测系统主要由现场相关气象、颗粒物及噪声监测仪、无线数据采集器、LED 显示屏（可选）、可视化视频（可选）、GPRS无线传输系统、气象站支架、太阳能供电系统(可选)、PC端软件系统组成。
可采集环境的温度、湿度、风速、风向、噪声、PM2.5、PM10、zy18雨雪有无等。
中运系统由数据采集器、供电单元、通讯部件、传感器和数据中心软件等组成，能实现野外无人看守的情况下长期监测，无线通讯模块可实现远程数据管理。
管理者可在任意上网的地方通过浏览器登入系统查看数据，并对多个工地进行实时监管。
RYQ-6扬尘在线监测系统安装步骤1.将风速传感器、风向传感器、风速风向变送器安装至风横臂上（注：风向安装2.时，指北标记应朝向正北方）。
3.将PM2.5/PM10传感器、噪声传感器、PM噪声变送器安装至PM、噪声横臂上。
4.将风横臂和PM、噪声横臂安装至支架上。
（为了安装完成后的美观度，固定两条横臂时应注意两条横臂是否水平，朝向是否一致。
）5.将温湿度传感器和温湿度传感器支架组装在一起。
6.将LED屏固定在支架上。
7.将两节支架组装到一起并固定好。
8.将温湿度传感器安装至支架上。
9.将采集器机箱安装至支架上。
安装采集箱后，远传模块的天线和LED显示屏的电源线应通过机箱底部预留的防水接头进入机箱。
10.整理线缆并固定（三米两节杆的上部预留了进线孔，下部预留了出线孔。
风接线盒和PM 噪声接线盒可通过主杆走暗线。
工地扬尘在线监测系统说明书模板
工地扬尘在线监测系统说明书1资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
扬尘在线监测终端操作手册2声明本手册适用于支持网络摄像机的扬尘在线监测终端。
本手册可能包含技术上不准确的地方或印刷错误。
本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。
我们随时会改进或更新本手册中描述的产品或程序。
若存在手册中对产品的描述与实物不符，一律以实物为准。
注意事项•扬尘在线监测终端不能放置盛有液体的容器（例如水杯）。
•将扬尘在线监测终端放置在要监测地方的合适位置。
•扬尘在线监测终端工作在允许的温度及湿度范围内。
•扬尘在线监测终端内电路板上的灰尘在受潮后会引起短路，请保证扬尘在线监测终端所处环境的干爽。
目录目录..................................................... 错误!未定义书签。
1 系统介绍 (6)1.1 系统特点及优势 (6)1.2 系统组成 (7)1.3 系统拓扑图 (9)1.4 产品实物 (10)1.5 系统配置及参数 (10)2 系统组成 (12)2.1 颗粒物监测单元 (12)2.2 气象监测单元 (13)2.3 噪声监测单元 (15)2.4 LED 显示屏单元 (16)2.5 数据采集处理单元 (16)2.6 太阳能供电单元及UPS (17)3数据展示平台 (18)3.1 LED 屏展示 (18)3.2 云平台数据展示 (18)3.3 视频监控融合展示 (20)4 软件配置 (23)4.1 初次登录 (23)4.2 登录设备 (25)4.3 传感器配置 (27)4.4 相机配置 (31)4.5 数据推送配置 (36)4.6 更改登录密码 (36)5 硬件安装 (38)5.1 安装须知 (38)5.2安装接线 (38)1 系统介绍1.1 系统特点及优势采用高精度、高性能的气象传感器, 数据测量准确度高, 误差率小; 系统安全可靠, 在可靠性设计上充分考虑了整机的防水、耐高温、抗严寒、防腐蚀、防雷击等性能;支持2G/3G 无线数据传输和有线网络数据可选, 方便整个网络环境的搭建;主控板集成无线网络数据传输模块, 而非采用DTU 的方式, 无线网络数据传输可控, 无需担心原来由于DTU 故障导致的数据无法传输的情况特有的视频字符叠加功能, 将现场视频与检测数据完美融合, 在现场的视频监控画面上就能看到现场的检测数据, 并能随视频一起存储, 防止数据的篡改;集成大阳能供电系统, 系统断电的情况下, 依然能够依靠大阳能供电; 主机具备数据存储功能, 可将检测数据进行本地化存储, 待网络恢复后, 上传至数据检测平台;可实现与数据平台的底层数据对接, 方便介入省、市、区级监管平台1.2系统组成该系统主要由扬尘监测单元、噪声监测单元、气象监测单元、数据采集处理单元、数据传输单元、LED屏显示单元、太阳能供电单元、视频字符叠加单元组成，实现工地环境参数的监测、展示、数据上传、视频叠加功能完美对接政府监测平台，从而实现工地环境参数的24小时监管；1.扬尘监测单元：对扬尘进行连续自动监测，扬尘每分钟采集一次数据，并实时上传至服务器供后台程序统计和分析。
工地扬尘在线监测系统说明书
工地扬尘在线监测系统说明书
1
2020年4月19日
文档仅供参考，不当之处，请联系改正。
扬尘在线监测终端
操作手册
2 2020年4月19日
目录
目录 ................................................................................................ 错误!未定义书签。
1系统介绍 (6)
1.1 系统特点及优势 (6)
1.2 系统组成 (7)
1.3 系统拓扑图 (9)
1.4 产品实物 (10)
1.5 系统配置及参数 (10)
2系统组成 (12)
2.1 颗粒物监测单元 (12)
2.2 气象监测单元 (13)
2.3 噪声监测单元 (15)
2.4 LED显示屏单元 (16)
2.5 数据采集处理单元 (16)
2.6 太阳能供电单元及UPS (17)
3数据展示平台 (18)
3.1 LED屏展示 (18)
3.2 云平台数据展示 (18)
3.3 视频监控融合展示 (20)
4软件配置 (23)
4.1 初次登录 (23)
4.2 登录设备 (25)
4.3 传感器配置 (27)
4.4 相机配置 (31)
4.5 数据推送配置 (36)
4.6 更改登录密码 (36)
5硬件安装 (38)
5.1 安装须知 (38)
5.2安装接线 (38)。
扬尘在线监测系统方案
扬尘在线监测系统目录一、背景介绍 01.1项目背景 01.2工地管理现状与存在问题 01.3建立依据 (1)二、建立方案 (1)2.1系统概况 (1)2.2功能特点 (2)2.3产品信息 (3)三、数据管理平台 (4)四、平台软件主要功能 (4)4.1电子地图位置呈现功能 (4)4.2监测因子图形展示 (5)4.3历史数据查询 (5)4.4站点管理 (6)4.5设备监控 (6)4.6短信配置 (7)4.7污染物浓度预警 (7)4.8用户管理 (8)五、系统优势 (9)六、项目效益 (9)一、ZWIN—YC06光散射法颗粒物自动监测仪 (10)二、ZWIN-BYC06β射线颗粒物〔PM10〕自动监测仪 (17)一、背景介绍1.1项目背景根据国家环保部监测数据，目前一些大中城市的雾霾天气较为严重，尤其是在京津冀、长三角、珠三角最为严重。
监测说明，这些地区每年出现霾的天数在100天以上，个别城市甚至超过200天。
空气污染严重的深层次原因是我国快速工业化、城镇化过程中所积累环境问题的显现，高耗能、高排放、重污染、产能过剩、布局不合理、能源消耗过大和以煤为主的能源结构持续强化，城市机动车保有量的快速增长，污染排放量的大幅增加，建筑工地遍地开花，污染控制力度不够，主要的大气污染排放总量远远超过了环境容量等多种原因。
其中，因建筑施工产生的扬尘污染，已经成为影响城市空气质量的主要原因之一。
建筑工地扬尘污染是建筑施工过程中排放的无组织颗粒物污染，既包括施工工地部各种施工环节造成的一次扬尘，也包括因施工运输车辆粘带泥土以与建筑材料逸散在工地外部道路上所造成的二次交通扬尘。
长期以来，对于建立工地扬尘带来的空气质量监管方面，由于不能得到实时的监测数据，或者收到举报无法得到与事实相对应的直接数据，一直是令政府监管部门十分困扰的事情。
为了有效监控建筑工地扬尘污染，承受市民的监视和投诉，共建绿色环保建筑工地，有必要进展建立工程扬尘污染自动监控系统的研究和开发。
建筑工地扬尘在线监测仪网 配置方法
工地扬尘在线监测仪网页配置工地扬尘在线监测仪主要由扬尘监测单元、噪声监测单元、气象监测单元、数据采集处理单元、数据传输单元、LED屏显示单元、视频字符叠加单元、数据展示平台组成，实现工地环境参数的监测、展示、数据上传、视频叠加功能，完美对接政府监测平台，从而实现工地环境参数的24小时监管。
1网页配置方法1.1初次登录1：设备提供两个功能完全相同的网口(LAN口)；配置时可以任意连接一个网口即可；连接方式一:扬尘主机连接到本地局域网内的交换机或路由器时，用来配置扬尘主机的电脑也需要连接到该局域网内；如果该局域网内已经存在IP为192.168.1.252的设备，请使用连接方式二连接方式二:将电脑使用一根网线直接连接到扬尘主机的网口；然后将自己电脑的IP配置为192.168.1.1网关配置为：192.168.1.1子网掩码配置为：255.255.255.0，因针对不同的系统配置电脑IP的方式不一致，可以针对自己的系统通过百度配置电脑IP；例如：使用的操作系统为win7系统，可以百度搜索：win7修改IP设置2：设备连接电源，等到RUN灯亮起后；3：打开浏览器，输入网址：192.168.1.252，出现以下界面；如果没有出现以下界面，几秒钟后重试；4：输入默认用户名(admin)，密码(admin888)，点击登录；出现以下界面：5：给该设备分配空闲有效的IP，及局域网的网关地址，DNS服务器和子网掩码，点击“提交网络配置”；提示成功后，关闭电源即可，也可以直接进行后续操作，重启需要等待约1分钟；1.2登录设备1：设备上电；2：解压之前下载过的文件，找到服务器搜索软件文件夹，进入，打开扬尘在线监测终端软件3：点击”搜索设备”，会搜索所有在该局域网中的运行的设备注意：设备上电后，需要运行约50秒钟后，设备初始化完成后才开启接收搜索功能；4：登录设备配置页面方式一：双击要登录的主机；方式二：选择要登录的主机在信息上单击一下，然后点击“登录设备”按钮。
扬尘监测系统 使用手册说明书
扬尘监测系统使用手册文档版本V2.0目录平台介绍 (3)1.平台优势 (3)2.登录 (4)3.首页 (4)4.实时数据 (6)5.继电器控制 (7)6.视频监控 (8)7.数据中心 (9)7.1.历史数据 (9)7.2.报警数据 (10)7.3.统计分析 (11)7.4.抓拍记录 (12)8.系统管理 (14)8.1.账号管理 (14)8.2.设备管理 (16)8.3.操作日志 (23)9.设备可视化 (24)10.大屏可视化 (25)平台介绍为减轻颗粒物及有害气体的空气污染，有效控制施工扬尘污染，各市政府有效监管扬尘环境，我司专为接入政府扬尘制定了扬尘监控平台，平台可以同时监控温度、湿度、噪声、光照、PM10、PM2.5、风速、风向、大气压等16种环境因子实时信息。
界面简洁，功能强大。
多子账号登录，多人监控同一账号，更加符合政府工作操控流程。
显示界面整洁人性化，可以实时监控数据变化，特有设备可视化与大屏可视化设计页面，界面简洁易懂，方便监管人员监控。
可查看多个监测地点，自动弹跳报警框，更快发现报警、离线设备，地图显示设备位置，问题设备的坐标点快速变色，可在地图中快速查找到问题设备。
拥有综合分析界面，快速总结监控环境的问题所在。
平台可接入监控摄像头，实时查看监控的工地环境具体变化。
支持历史数据、报警数据导出，符合政府存档要求。
拥有设备监控环境排名界面，可以查看多场所环境质量优劣。
平台可添加多项目，分区管理，查看方式更方便。
设备可自主添加，不局限于我司后台人员添加方式，更方便客户的自主性。
支持远端读取、下发参数，方便工作人员实时根据政府要求修改参数限值。
平台方便政府人员监测环境变化，实时分析，提高政府制定扬尘整治效率。
1.平台优势●监控因子可达16种。
●政府直接使用，直接监管监控环境。
●首页实时监控因子变化，显示设备坐标，可快速找到站点相应的地理位置。
●大屏可视化，设备可视化界面，实时监控数据，界面清晰明了。
智慧工地扬尘在线监测系统设计方案
智慧工地扬尘在线监测系统设计方案设计方案：智慧工地扬尘在线监测系统一、引言随着城市建设的不断推进，工地扬尘污染问题日益严重。
为了保护环境和人民健康，建立一个智慧工地扬尘在线监测系统十分必要。
该系统可以实时监测工地扬尘情况，及时预警并采取相应措施，以减少扬尘对环境的影响。
二、系统概述智慧工地扬尘在线监测系统主要由以下几个组成部分构成：1. 扬尘监测设备：安装在工地周围的关键位置，实时监测空气中的颗粒物浓度。
2. 数据采集与传输系统：负责将监测设备采集到的数据传输至数据处理中心。
3. 数据处理中心：接收并处理来自各个监测设备的数据，实时监测和分析扬尘情况。
4. 预警与告警系统：根据扬尘浓度超标情况，及时发出预警或告警信息，提醒相关人员采取措施。
5. 数据分析与决策支持系统：对监测数据进行分析，提供决策参考。
6. 数据展示系统：向用户提供实时的监测数据、预警信息和数据分析结果。
三、系统设计及功能1. 扬尘监测设备：选择高精度、高灵敏度的传感器，能够准确检测空气中的颗粒物浓度，并具备抗干扰能力。
2. 数据采集与传输系统：通过无线通信技术，将监测设备采集到的数据传输至数据处理中心，采用可靠的数据传输协议保证数据的安全和完整性。
3. 数据处理中心：使用高性能的服务器进行数据接收和处理，将扬尘浓度数据与历史数据进行比对分析，实时监测、预警和告警。
4. 预警与告警系统：根据设定的阈值，当扬尘浓度超过阈值时，向相关人员发送预警或告警信息，告知扬尘超标情况。
5. 数据分析与决策支持系统：对历史数据进行分析，预测未来扬尘浓度变化趋势，为决策提供参考。
6. 数据展示系统：通过Web界面或移动应用程序，向用户展示工地扬尘监测数据、预警信息和数据分析结果。
四、系统优势1. 实时性：该系统能够实时监测工地扬尘情况，并在扬尘浓度超过阈值时及时发出预警信息，提醒相关人员采取措施。
2. 自动化：系统可以自动采集和处理数据，无需人工干预，提高工作效率。
仪器使用手册说明书
用户须知本手册涵盖仪器使用的各项重要信息及数据,用户须严格遵守其规定,方可保证仪器的正常运行。
本手册为受过专门培训或具有仪器操作控制相关知识(例如自动化技术)的技术人员提供了正确使用参考，但并不确保手册内完全没有错误或遗漏。
本手册中的所有产品信息也不对使用者构成任何明示或暗示的担保。
本手册同时适用于本公司其它型号β射线粉尘浓度测量仪（环境在线监测仪）。
手册不对每一产品型号都进行细节性的描述,若用户需要进一步了解相关信息，或解决本手册涉及尚浅的问题,请联系河北立霖电气设备科技有限公司售后服务部。
(注:不同设备的配置内容以订购合同为准,本手册仅提供参考)免责声明：在使用设备前请仔细阅读本手册,熟悉功能后再使用，不正确操作引发的产品损坏与财产损失，本公司对用户不承担法律责任,所有的法律条款请见相应的订购合同。
一旦使用本设备，即视为您已仔细阅读并认同本手册阐述内容。
安全信息为避免可能的危险及财产损失，请务必遵守以下安全要求使用本设备原厂配件：本设备只允许使用本公司原厂配件，因使用非原厂配件造成的损失不予保修。
过压保护：确保没有过压（如雷电）到达本设备，否则可能引起设备损坏。
请勿拆解：切勿自行拆解出厂时已组装好的部件，否则可能会影响设备性能及密闭性。
故障排除：如果您在使用中怀疑设备出现故障，请联系本公司售后部进行报修，本公司专业维保人员会进行检测排除，任何维护、调整或零件更换必须由本公司授权的维保人员执行。
使用环境：本设备严禁置放于易燃易爆等极端环境中，废旧设备请妥善安置处理，防止环境污染。
标志信息普通警告/注意：参考特定警告威胁的详细说明。
触电危险：贴有该符号位置肯能会对人体触电，请勿直接触摸。
专门人员操作符号：标有该符号的操作只能由合格的维修人员进行。
接地：仪器内部贴有该标志使用仪器的中心安全接地点。
防水性。
请勿伸进杂物。
一、概述1.1产品简介功能及适用性：粉尘浓度测量仪（环境在线监测仪）是集成颗粒物监测、气象/气体参数监测、GPS定位、无线数据传输、模块化设计等技术为一体的开放式污染源在线监测装置。
在线扬尘检测仪 使用说明书
在线扬尘检测仪使用说明书Ver1.1第1章产品简介1.1产品概述扬尘检测仪，是一套集成颗粒物在线检测、气象参数在线检测为一体的新型在线监测终端。
主要应用于建筑扬尘、砂石厂、堆煤场、秸秆焚烧等无组织烟尘污染源排放的监控，居民区、商业区、道路交通、施工区域的环境空气质量在线实时监控。
1.2功能特点本产品由三部分组成，包括参数检测终端百叶箱、防水LED看板、立杆支架三部分组成。
●PM2.5、PM10采用激光测量方式，精准度高，带有自动校准功能。
●系统配件均采用高防水材料与设计，适应从南到北的应用环境。
●专业气象组件，气象组件均由高精度、高可靠性传感器组成。
●高集成性、产品采用IC级别集成，全部组件为原厂生产，绝非各地集成厂商可比。
●自动网络上报，提供高可靠度集成平台。
1.3检测参数1.4系统参数通信方式2G/3G/4G移动网络工作温度-40-70℃工作湿度0-95%RH无凝露1.5系统组成在线扬尘检测系统由检测单元、LED看板、扬尘立杆部分、风速传感器、风向传感器、扬尘叠加部分、联动中控显示部分组成。
在线扬尘检测系统可以根据用户需求由上述部分灵活组合。
1.5.1检测单元（必备）扬尘检测单元外壳为通体白色的百叶箱组成，百叶箱的叶片有是斜四十五的，可以起到防雨防雪的作用，底部由三根M5的螺丝螺母固定在扬尘立杆上。
扬尘检测单元内部聚合了PM2.5、PM10、TSP、噪声、温度、湿度的探头、同时根据客户需要，检测单元分为联网版本与不联网版本两种，联网版本相较于不联网版本额外具有一根黑色棒状天线。
图（不联网）图（联网）1.5.2扬尘立杆（选配）扬尘检测系统的立杆是一体铸造的立杆，为了方便运输，本产品的立杆特地设计成分体立杆，一根立杆根据长短分为两节或者三节，节与节之间采用螺纹的形式结合。
同时立杆还配有二到三根横向支架，一套地笼等配件。
图（立杆）1.5.3LED看板（选配）LED看板为本系统的核心显示组件，本看板由若干块P10全红户外全防水看板组成，配有专业的户外电源和控制系统，可以做到全天候运行，亮度高、防水性能好，客户可根据需求选购不同大小的LED看板。
工地扬尘在线监测系统说明书
... 扬尘在线监测终端操作手册声明本手册适用于支持网络摄像机的扬尘在线监测终端。
本手册可能包含技术上不准确的地方或印刷错误。
本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。
我们随时会改进或更新本手册中描述的产品或程序。
若存在手册中对产品的描述与实物不符，一律以实物为准。
注意事项·扬尘在线监测终端不能放置盛有液体的容器（例如水杯）。
·将扬尘在线监测终端放置在要监测地方的合适位置。
·扬尘在线监测终端工作在允许的温度及湿度范围内。
·扬尘在线监测终端内电路板上的灰尘在受潮后会引起短路，请保证扬尘在线监测终端所处环境的干爽。
目录目录 (3)1系统介绍 (4)1.1 系统特点及优势 (4)1.2 系统组成 (4)1.3 系统拓扑图 (6)1.4 产品实物 (7)1.5 系统配置及参数 (7)2系统组成 (9)2.1 颗粒物监测单元 (9)2.2 气象监测单元 (10)2.3 噪声监测单元 (12)2.4 LED显示屏单元 (13)2.5 数据采集处理单元 (13)2.6 太阳能供电单元及UPS (14)3数据展示平台 (15)3.1 LED屏展示 (15)3.2 云平台数据展示 (15)3.3 视频监控融合展示 (17)4软件配置 (19)4.1 初次登录 (19)4.2 登录设备 (20)4.3 传感器配置 (22)4.4 相机配置 (25)4.5 数据推送配置 (30)4.6 更改登录密码 (30)5硬件安装 (32)5.1 安装须知 (32)5.2安装接线 (32)1系统介绍1.1 系统特点及优势●采用高精度、高性能的气象传感器，数据测量准确度高，误差率小；●系统安全可靠，在可靠性设计上充分考虑了整机的防水、耐高温、抗严寒、防腐蚀、防雷击等性能；●支持2G/3G无线数据传输和有线网络数据可选，方便整个网络环境的搭建；●主控板集成无线网络数据传输模块，而非采用DTU的方式，无线网络数据传输可控，无需担心原来由于DTU故障导致的数据无法传输的情况；●特有的视频字符叠加功能，将现场视频与检测数据完美融合，在现场的视频监控画面上就能看到现场的检测数据，并能随视频一起存储，防止数据的篡改；●集成大阳能供电系统，系统断电的情况下，依然能够依靠大阳能供电；●主机具备数据存储功能，可将检测数据进行本地化存储，待网络恢复后，上传至数据检测平台；●可实现与数据平台的底层数据对接，方便介入省、市、区级监管平台1.2 系统组成该系统主要由扬尘监测单元、噪声监测单元、气象监测单元、数据采集处理单元、数据传输单元、LED 屏显示单元、太阳能供电单元、视频字符叠加单元组成，实现工地环境参数的监测、展示、数据上传、视频叠加功能，完美对接政府监测平台，从而实现工地环境参数的24小时监管；1. 扬尘监测单元：对扬尘进行连续自动监测，扬尘每分钟采集一次数据，并实时上传至服务器供后台程序统计和分析。
扬尘在线监测设备数据接入规范及操作流程
扬尘在线监测设备数据接入规范及操作流程一、适用范围本技术规范适用于青岛市施工扬尘在线监控设备与青岛市建设市场监管与信用信息综合平台（简称：综合平台）对接的规范与建设二、技术要求设备支持通过互联网将实时扬尘数据按照接口传输协议向综合平台进行传输。
为保证数据安全，token设置过期时间，传输中要在过期之前重新获取token，保证数据不丢失。
15分钟传输一次实时数据。
接口调用方式：request method:根据不同接口文档accept:application/json参数列表签名算法：①拼接参数字符串将除sign之外的参数，按照参数名称拼音首字母升序进行排列，并以【参数名=参数值】的格式，用&符进行拼接。
示例如下：appid=203138&data=[{monitorValue=888,monitorType=110}]×tamp=30②拼接appsecret在步骤①生成的字符串后面拼接上appsecret示例如下:appid=203138&data=[{monitorValue=888,monitorType=110}]×tamp=30&appsecret=6778be 0636eacd668dc5cea4f901645e088227f75e67cebf258a5 db308e55bae③生成签名将上一步生成的字符串全部转换为小写,再进行sha256(sha256 64位)加密,加密后的哈希值使用16进制表示.示例如下：6778be0636eacd668dc5cea4f901645e088227f75e67cebf258 a5db308e55bae访问频次限制：单appid 15分钟内只允许提交一次数据4.监控类型字典:错误号三、操作流程1.申请项目扬尘接入许可施工总承包单位登录“青岛市建设市场监管与信用信息综合平台”，录入项目基本信息，平台会自动给每个项目分配唯一的接入许可。
扬尘平台如何修改数据显示的内容
扬尘监测平台如何修改显示的数据内容
1、扬尘云平台网址：。
2、登录山东仁科扬尘监测平台后，平台会显示多路数据，里面显示的参数是已购买的具体的设备所不具备的参数，这个需要自行调整一下，显示的内容：
3、点击左侧的系统管理- 展开的列表点击设备管理- 点击中间的公司名称- 点击右侧的环境因子，弹出新的对话窗口
4、根据自己购买的扬尘项数，将没有购买的项数点击“删除因子”，这样就可以隐藏不在主界面进行显示
5、删除没有购买的因子后的显示效果如图：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工地扬尘在线监测仪网页配置
工地扬尘在线监测仪主要由扬尘监测单元、噪声监测单元、气象监测单元、数据采集处理单元、数据传输单元、LED屏显示单元、视频字符叠加单元、数据展示平台组成，实现工地环境参数的监测、展示、数据上传、视频叠加功能，完美对接政府监测平台，从而实现工地环境参数的24小时监管。
1网页配置方法
1.1初次登录
1：设备提供两个功能完全相同的网口(LAN口)；配置时可以任意连接一个网口即可；
连接方式一:扬尘主机连接到本地局域网内的交换机或路由器时，用来配置扬尘主机的电脑也需要连接到该局域网内；如果该局域网内已经存在IP为192.168.1.252的设备，请使用连接方式二
连接方式二:将电脑使用一根网线直接连接到扬尘主机的网口；然后将自己电脑的IP配置为192.168.1.1网关配置为：192.168.1.1子网掩码配置为：255.255.255.0，
因针对不同的系统配置电脑IP的方式不一致，可以针对自己的系统通过百度配置电脑IP；
例如：使用的操作系统为win7系统，可以百度搜索：win7修改IP设置
2：设备连接电源，等到RUN灯亮起后；
3：打开浏览器，输入网址：192.168.1.252，出现以下界面；如果没有出现以下界面，几秒钟后重试；
4：输入默认用户名(admin)，密码(admin888)，点击登录；出现以下界面：
5：给该设备分配空闲有效的IP，及局域网的网关地址，DNS服务器和子网
掩码，点击“提交网络配置”；提示成功后，关闭电源即可，也可以直接进行后续操作，重启需要等待约1分钟；
1.2登录设备
1：设备上电；
2：解压之前下载过的文件，找到服务器搜索软件文件夹，进入，打开扬尘在线监测终端软件
3：点击”搜索设备”，会搜索所有在该局域网中的运行的设备
注意：设备上电后，需要运行约50秒钟后，设备初始化完成后才开启接收搜索功能；
4：登录设备配置页面
方式一：双击要登录的主机；
方式二：选择要登录的主机在信息上单击一下，然后点击“登录设备”按钮。
此时，会打开浏览器，并且进入登录页面；输入用户名，密码后登录，进入系统；
1.3相机配置
点击“摄像机配置”按钮，出现以下界面
添加设备：
输入相机名称，相机登录IP，登录端口，选择相机品牌，相机型号，输入相机登录用户名，密码，最后点击“添加”。
删除设备：
找到要删除的摄像机，点击信息栏右边的“删除”按钮。
设备配置：
选择需要配置的摄像机设备，点击右侧的“配置”。
配置界面
选择要显示的位置：
方式一：直接使用鼠标拖动黑色屏布中的”显示字符”到需要显示的位置方式二：在字符位置输入框中输入要显示位置的X，Y坐标
点击”更新相机配置”按钮
更改显示区域的信息：
首先找到更改显示区域的信息栏，点击右侧的选择栏，选中对应的显示信息，最后点击“更新相机配置”按钮。
1.4数据推送配置
点击”数据推送配置”标签，出现以下界面
有线网络传输
无线网络传输
设备ID:将设备标签上的16位设备ID号填入即可，每台设备都有唯一的ID 数据推送分有线网络和GPRS无线网络，根据实际情况填写设置
数据上报时间间隔：设置数据包发送周期，单位秒（默认30S）
1.5更改登录密码
点击”修改登录密码”标签，出现以下界面
●根据提示，输入原密码和新密码后，点击“提交”按钮
●修改过的密码，请妥善保存，如果忘记密码的话，可以使用搜索软件搜索该
设备，重新升级固件；
1.6平台查看
配置完毕请联系客服询问开户账号及密码，通过PC端浏览器登录恩易扬尘在线监控平台查看是否配置成功。
2数据展示平台
建筑工地扬尘在线监测系统的数据展示平台分为三部分：
1.环境数据在本地的LED屏显示；
2.2.环境数据上传至云平台后的系统软件展示；
3.3.环境数据与监控视频融合展示；
2.1LED屏展示
设备配备有LED显示屏，便于现场实施掌握和了解环境质量状况，可显示当前时间日期、温湿度、风速、风向、PM2.5、PM10、噪声等参数，数据显示采用动态显示，以切屏的方式实现不同参数类型的展示。
1.2云平台数据展示
1.可结合电子地图确切的知道每个设备所在位置，通过点击电子地图上的设备图标就可以查看设备所带各项传感器采集的实时监测数据，包括颗粒物、气象参数、视频等，双击视频播放界面可以实现放大或缩小，方便用户直观查看区域内所有监测点的部署情况和环境质量状况。
2.数据展示支持折线图、柱状图、表格等多种形式，展示的内容为各项监测因子浓度的实时与历史值，方便用户查看时间段内各项监测因子变化趋势，同时可以进行监测点位之间的各项参数的对比分析。
3.系统提供历史数据查询功能，用户通过选择设备或直接用设备号搜索，即可查看到所选择站点的历史数据信息，包括各项监测因子、数据更新时间等，单台设备历史曲线查询结果支持选用EXCEL文档形式导出。
PC端前台展示
PC端后台管理展示
手机APP端平台
1.3视频监控融合展示
本系统的监测数据不仅可以上报至各级政府的数据云平台，更能与现场的监控视频相融合，将现场的环境参数以字符形式显示在视频监控画面上，实现本地环境参数与本地视频的融合，将环境参数以字符形式叠加显示在摄像机的视频画面上，并能随视频一起存储，防篡改，只要能够调取现场的视频，环境参数即可展示在视频监控画面上。
山东恩易物联技术有限公司。
