铁路框架桥顶进施工方案

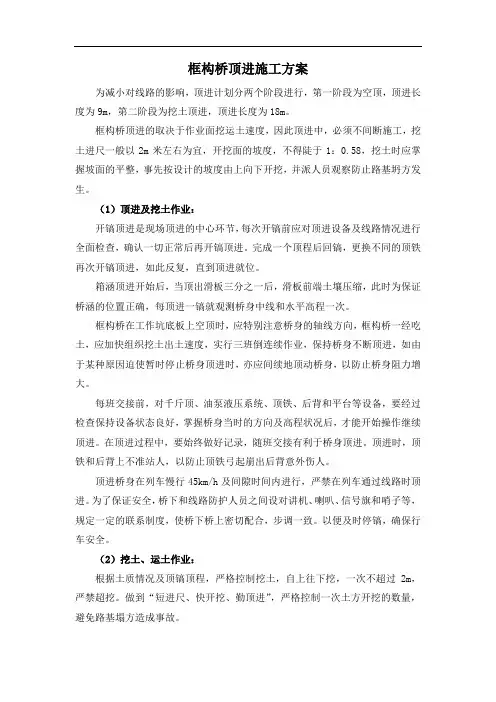

框构桥顶进施工方案
框构桥顶进施工方案为减小对线路的影响，顶进计划分两个阶段进行，第一阶段为空顶，顶进长度为9m，第二阶段为挖土顶进，顶进长度为18m。
框构桥顶进的取决于作业面挖运土速度，因此顶进中，必须不间断施工，挖土进尺一般以2m米左右为宜，开挖面的坡度，不得陡于1：0.58，挖土时应掌握坡面的平整，事先按设计的坡度由上向下开挖，并派人员观察防止路基坍方发生。
（1）顶进及挖土作业：开镐顶进是现场顶进的中心环节，每次开镐前应对顶进设备及线路情况进行全面检查，确认一切正常后再开镐顶进。
完成一个顶程后回镐，更换不同的顶铁再次开镐顶进，如此反复，直到顶进就位。
箱涵顶进开始后，当顶出滑板三分之一后，滑板前端土壤压缩，此时为保证桥涵的位置正确，每顶进一镐就观测桥身中线和水平高程一次。
框构桥在工作坑底板上空顶时，应特别注意桥身的轴线方向，框构桥一经吃土，应加快组织挖土出土速度，实行三班倒连续作业，保持桥身不断顶进，如由于某种原因迫使暂时停止桥身顶进时，亦应间续地顶动桥身，以防止桥身阻力增大。
每班交接前，对千斤顶、油泵液压系统、顶铁、后背和平台等设备，要经过检查保持设备状态良好，掌握桥身当时的方向及高程状况后，才能开始操作继续顶进。
在顶进过程中，要始终做好记录，随班交接有利于桥身顶进。
顶进时，顶铁和后背上不准站人，以防止顶铁弓起崩出后背意外伤人。
顶进桥身在列车慢行45km/h及间隙时间内进行，严禁在列车通过线路时顶进。
为了保证安全，桥下和线路防护人员之间设对讲机、喇叭、信号旗和哨子等，规定一定的联系制度，使桥下桥上密切配合，步调一致。
以便及时停镐，确保行车安全。
（2）挖土、运土作业：根据土质情况及顶镐顶程，严格控制挖土，自上往下挖，一次不超过2m，严禁超挖。
做到“短进尺、快开挖、勤顶进”，严格控制一次土方开挖的数量，避免路基塌方造成事故。
挖土严格按照坡比施工，坡面必须平顺整齐，同时挖土与测量工作紧密配合，根据桥体偏差情况及时掌握挖土方法。
铁路框架桥顶进施工方案
铁路框架桥顶进施工方案一、工程概况本项目为铁路框架桥顶进施工，桥梁全长100米，桥面宽度12米，共需顶进框架桥10座。
施工地点位于繁华市区，交通繁忙，地下管线复杂。
为确保施工质量和安全，特制定本施工方案。
二、施工目标1.确保施工过程中铁路运营安全，减少对周边环境的影响。
2.按期完成施工任务，确保桥梁质量达到设计要求。
3.施工过程中，严格遵守国家法律法规，确保施工安全。
三、施工准备1.技术准备：组织技术人员学习相关施工规范，熟悉施工图纸，制定详细的施工方案。
2.物资准备：提前采购施工所需材料、设备，确保施工顺利进行。
3.人员准备：选拔经验丰富的施工队伍，进行技术培训，提高施工水平。
4.施工现场准备：平整场地，搭建临时设施，布置施工用水、电、通讯等。
四、施工方法及工艺1.顶进施工方法：采用液压顶进施工方法，利用液压千斤顶将框架桥顶进预定位置。
2.施工工艺：（1）测量定位：根据设计图纸，准确测量桥梁位置，确定顶进起始点。
（2）土方开挖：采用人工配合机械开挖，分层开挖，确保基坑稳定。
（3）地下管线保护：在施工过程中，对地下管线进行保护，防止损坏。
（4）框架桥制作：在施工现场制作框架桥，确保质量。
（5）顶进施工：利用液压千斤顶，将框架桥顶进预定位置。
（6）桥梁附属结构施工：完成顶进施工后，进行桥梁附属结构施工。
五、施工进度安排1.施工前期：进行施工准备工作，包括技术培训、材料设备采购等。
2.施工中期：完成土方开挖、框架桥制作、顶进施工等。
3.施工后期：完成桥梁附属结构施工，验收合格。
六、施工安全措施1.建立健全安全生产责任制，明确各级管理人员和施工人员的安全职责。
2.加强施工现场安全管理，定期进行安全检查，发现问题及时整改。
3.对施工现场进行封闭管理，设置安全警示标志，确保施工现场安全。
4.对施工人员进行安全培训，提高安全意识。
5.配备完善的应急救援设备，制定应急预案，确保突发事件得到及时处理。
七、施工质量控制1.严格执行施工方案，确保施工质量。
框架桥顶进施工方案
框架桥顶进施工方案论文摘要:在站场改造施工中,线路不停止运行的情况下,进行桥的顶进施工,不仅风险大而且顶桥的精确度不容易控制,造成工程中的难题,通过长时间的摸索,我们总结了一定的经验。
在框架桥预制时,必须做好以下几方面控制:基坑开挖完成后,制作后背梁,后背梁与顶进段一侧面层表面平整,保证顶进过程中的直线。
滑板对顶进施工重关重要,滑板位于垫层与主体桥底板之间,在滑板的底部纵横向设置地锚梁,与滑板连成整体防止滑板在顶进过程中随主体桥移动。
同时船头坡刃角相当规模于框架主体的悬挑部位,其斜度控制是难点。
同时导向墩的布置、隔离层的平整润滑、测量放线的精确度也同样是工程的质量关键点。
在框架桥顶进的期间,注意顶进方向,保证桥体的直线运行。
关键词:顶桥后背梁滑板隔离层顶镐船头坡目录第一章后背梁...............................................................31.1后背梁制作......................................................31.2后背梁控制点......................................................3第二章滑板...............................................................32.1滑板制作............................................................32.2滑板施工控制点...................................................4第三章导向墩............................................................43.1导向墩选材.........................................................43.2导向墩布置.........................................................5第四章隔离层...............................................................64.1隔离层的制作......................................................64.2隔离层控制点......................................................6第五章船头坡............................................................65.1船头坡的制作......................................................65.2船头坡控制点......................................................7第六章刃角...............................................................86.1刃角制作............................................................86.2刃角控制点.........................................................9第七章测量放线.........................................................97.1轴线测量............................................................97.2高程测量............................................................10第八章框架桥顶进......................................................10第九章总结 (10)塘沽站旅客地道改建工程位于天津市塘沽区火车站内,由铁路第三勘察设计院设计,该工程既有正线下为顶进施工,新建线下为现浇施工,地道中心里程K178+992.0,净宽8.2m,净高3.7m,主体轴线长为61.9m;。
框架桥顶进施工方案
框架桥顶进施工方案论文摘要:在站场改造施工中，线路不停止运行旳状况下，进行桥旳顶进施工，不仅风险大并且顶桥旳精确度不轻易控制，导致工程中旳难题，通过长时间旳探索，我们总结了一定旳经验。
在框架桥预制时，必须做好如下几方面控制：基坑开挖完毕后，制作后背梁，后背梁与顶进段一侧面层表面平整，保证顶进过程中旳直线。
滑板对顶进施工重关重要，滑板位于垫层与主体桥底板之间，在滑板旳底部纵横向设置地锚梁，与滑板连成整体防止滑板在顶进过程中随主体桥移动。
同步船头坡刃角相称规模于框架主体旳悬挑部位，其斜度控制是难点。
同步导向墩旳布置、隔离层旳平整润滑、测量放线旳精确度也同样是工程旳质量要点。
在框架桥顶进旳期间，注意顶进方向，保证桥体旳直线运行。
关键词：顶桥后背梁滑板隔离层顶镐船头坡目录第一章后背梁 (3)1.1 后背梁制作 (3)1.2后背梁控制点 (3)第二章滑板 (3)2.1滑板制作 (3)2.2滑板施工控制点 (4)第三章导向墩 (4)3.1 导向墩选材 (4)3.2导向墩布置 (5)第四章隔离层 (6)4.1隔离层旳制作 (6)4.2隔离层控制点 (6)第五章船头坡 (6)5.1船头坡旳制作 (6)5.2船头坡控制点 (7)第六章刃角 (8)6.1刃角制作 (8)6.2刃角控制点 (9)第七章测量放线 (9)7.1轴线测量 (9)7.2高程测量 (10)第八章框架桥顶进 (10)第九章总结 (10)塘沽站旅客地道改建工程位于天津市塘沽区火车站内，由铁路第三勘察设计院设计，该工程既有正线下为顶进施工，新建线下为现浇施工，地道中心里程K178+992.0，净宽8.2m，净高3.7m，主体轴线长为61.9m；。
顶进段钢筋混凝土体积为325.6m3，重量为1222.0吨。
该工程工期紧，任务重，工作量、风险性大，项目部组员压力大，为了保证塘沽站改建工程在保证质量旳前提下期到必成，保证顶桥旳精度，从如下几点进行控制：一、后背梁（一）后背梁制作：1、基坑开挖完毕后，制作后背梁，后背梁施采用钢筋混凝土浇筑，根据主体桥旳重量与详细尺寸，设计后背梁。
框架桥顶进线路加固施工方案

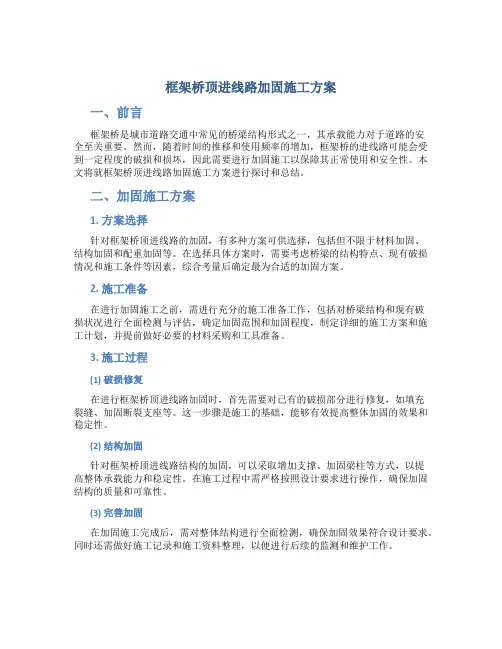

框架桥顶进线路加固施工方案一、前言框架桥是城市道路交通中常见的桥梁结构形式之一，其承载能力对于道路的安全至关重要。
然而，随着时间的推移和使用频率的增加，框架桥的进线路可能会受到一定程度的破损和损坏，因此需要进行加固施工以保障其正常使用和安全性。
本文将就框架桥顶进线路加固施工方案进行探讨和总结。
二、加固施工方案1. 方案选择针对框架桥顶进线路的加固，有多种方案可供选择，包括但不限于材料加固、结构加固和配重加固等。
在选择具体方案时，需要考虑桥梁的结构特点、现有破损情况和施工条件等因素，综合考量后确定最为合适的加固方案。
2. 施工准备在进行加固施工之前，需进行充分的施工准备工作，包括对桥梁结构和现有破损状况进行全面检测与评估，确定加固范围和加固程度，制定详细的施工方案和施工计划，并提前做好必要的材料采购和工具准备。
3. 施工过程(1) 破损修复在进行框架桥顶进线路加固时，首先需要对已有的破损部分进行修复，如填充裂缝、加固断裂支座等。
这一步骤是施工的基础，能够有效提高整体加固的效果和稳定性。
(2) 结构加固针对框架桥顶进线路结构的加固，可以采取增加支撑、加固梁柱等方式，以提高整体承载能力和稳定性。
在施工过程中需严格按照设计要求进行操作，确保加固结构的质量和可靠性。
(3) 完善加固在加固施工完成后，需对整体结构进行全面检测，确保加固效果符合设计要求。
同时还需做好施工记录和施工资料整理，以便进行后续的监测和维护工作。
三、总结框架桥顶进线路加固施工是一项关系到道路交通安全的重要工程，需要充分考虑桥梁结构特点和破损程度，选择合适的加固方案并严格按照规范完成施工工作。
只有如此，才能有效提升桥梁的承载能力和稳定性，保障交通的畅通和安全。
以上为框架桥顶进线路加固施工方案的基本内容，希望对相关工作提供一定的参考和指导，为城市道路交通的发展和建设贡献力量。
感谢阅读!。
下穿铁路框构桥顶进建筑施工设计方案

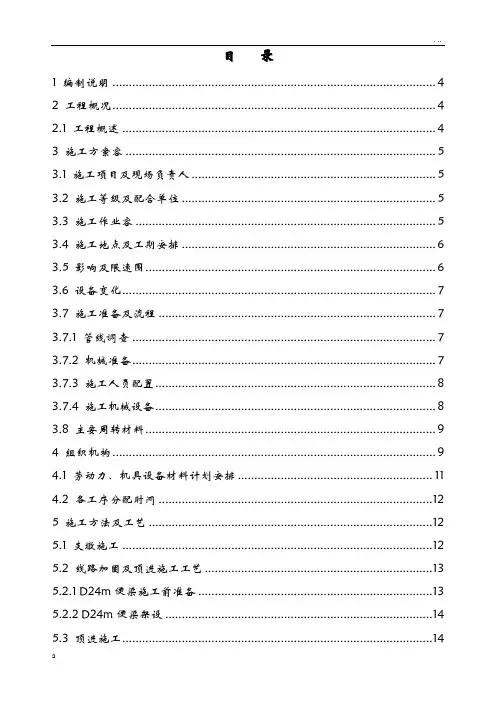

目录1 编制说明 (4)2 工程概况 (4)2.1 工程概述 (4)3 施工方案容 (5)3.1 施工项目及现场负责人 (5)3.2 施工等级及配合单位 (5)3.3 施工作业容 (5)3.4 施工地点及工期安排 (6)3.5 影响及限速围 (6)3.6 设备变化 (7)3.7 施工准备及流程 (7)3.7.1 管线调查 (7)3.7.2 机械准备 (7)3.7.3 施工人员配置 (8)3.7.4 施工机械设备 (8)3.8 主要周转材料 (9)4 组织机构 (9)4.1 劳动力、机具设备材料计划安排 (11)4.2 各工序分配时间 (12)5 施工方法及工艺 (12)5.1 支墩施工 (12)5.2 线路加固及顶进施工工艺 (13)5.2.1 D24m便梁施工前准备 (13)5.2.2 D24m便梁架设 (14)5.3 顶进施工 (14)5.3.1 施工准备 (14)5.3.2 挖土与运土 (15)5.3.3 顶进作业 (15)5.3.4 测量观测 (15)5.4 八字墙及附属工程施工 (15)5.5 路基注浆加固 (16)5.6 拆除便梁、恢复线路 (16)6 施工安全保障措施 (16)7 安全关键卡控表 (17)8 夜间施工措施 (17)9 无缝线路地段防胀轨跑道措施 (18)10 质量保证措施 (19)10.1 顶进过程中的箱身纠偏措施 (19)10.1.1 箱身方向左右偏差调整的方法： (19)10.1.2 纠正箱身“抬头”方法 (19)10.1.3 纠正箱身“扎头”的方法 (20)11 应急预案 (20)11.1 顶进施工应急预案 (20)11.2 铁路既有线工程塌方应急预案 (22)11.3 防洪汛期及应急措施 (22)11.3.1 实行防洪领导负责制 (23)11.3.2 汛期施工安全 (23)11.3.3 汛期行车安全 (23)11.3.4 制定防洪应急措施 (23)11.3.5 加强管理、落实防洪措施 (24)12 施工防护办法 (24)12.1 现场设防护员和车站设驻站联络员 (24)12.2 配备防护备品 (25)12.3 封锁施工防护 (25)12.4 慢行施工防护 (25)13 放行列车条件 (25)14 验收安排 (26)下穿铁路框构顶进施工方案1 编制说明1、《顶进框构桥设计图》及相关资料。
铁路框架桥顶进施工方案
穿越西部走廊铁路框架桥顶进施工专项施工设计1、工程概况**路(K130+713.350)与铁路（铁路里程K23+937.31）交汇处原道路有3孔框架桥，现因**路修建需要，在既有框构桥左侧顶进两孔（16.5+11）m框构桥，将原框构桥左孔改为中间分隔带。
由左幅5车道，右幅4车道组成快速路，横断面图布置如下2、编制依据2.1、**路新建工程穿越西部工业走廊铁路框构桥施工图设计2.2、《公路桥涵施工技术规范》2.3、《铁路桥涵钢筋混凝土和预应力混凝土施工技术规范》2.4、《铁路桥涵地基和基础施工规范》2.5、《铁路技术管理规程》2.6、现场调查资料及《土力学》3、总体施工方案3.1、总体布置框架桥顺道路中心线方向长86.13m，与设计四环道路中线交角58度。
3.2、结构尺寸框构桥采用16.5+11m，垂直截面全宽30.8m，桥高9.1m。
顶板厚1.0m，底板厚1.2m，侧墙厚1.1m，顶板梗肋长1.8m，高0.6m，底板梗肋长高均为0.5m。
3.3、线路加固方案线路加固采用采用3-5-3吊轨梁加I55c工字钢纵横抬梁加固方案，横抬梁间距50cm，将加固范围内线路全部更换为250×12×20cm新I 类木枕，控制轨底至框构顶0.7m。
用U型钢扣件锚住，防止横梁窜动引起线路变形。
纵梁采用I55c工字钢3片组。
工字钢纵横梁拼接采用栓接。
3.4、施工方案框构桥采用在现场浇注，顶进就位的施工方法，施工期间铁路需长轨放散，限速40km/h。
3.5、地基加固地基加固范围为顶程及框构基底范围，采用双管高压旋喷注浆法进行地基加固，加固体体直径为600mm，加固深度为顶程范围内桩长4m；框构桥下5m，垂直铁路方向布置34排，每排间距1.2m。
4、施工方法及步骤4.1地基加固地基加固前需取得铁路相关部门的施工许可手续，为保证旋喷机作业，需在铁路边坡上开蹬，路基开蹬示意图如下：旋喷桩施工方法及步骤如下：4.1.1测量定位，根据设计桩位布置，在施工前通过测量放线确定桩位及开蹬线，开蹬完成后进行桩位放样。
框架桥顶进施工方案培训资料
框架桥顶进施工方案培训资料**＊市规划支路N下穿宁启铁路框架桥顶进施工方案一、施工目的１、编制依据、原则及目的１.1编制依据1）国家和铁道部及相关部委颁布的现行法律法规、铁路客运专线施工技术指南(规范)和《验标》、有关方针政策和规章制度等2)上海铁路局关于重新公布《行车设备检查（施工)登记簿使用管理办法》的通知（上铁运发【2014】72号)4）建工函[２009]26０号《大型机械临近营业线施工管理规定》５）上海铁路局关于公布《上海铁路局营业线施工安全管理实施细则》的通知(上铁运发[201２]58６号)6）上海铁路局关于印发《上海铁路局突发公共事件总体应急预案》的通知（上铁办发[2０11]２０2号）７)《上海铁路局营业线施工工务安全监督管理办法》（暂行)的通知(上铁工发[2０10]117号）8）铁道部第32号《铁路交通事故应急救援规则》等有关文件及规定9）上海铁路局关于印发《上海铁路局营业线施工单位“五员一长”施工安全培训实施细则》的通知【上铁职教〔２０13〕１34号】１０)上铁师发450号《关于公布营业线施工、驻站安全防护办法的通知》１1）铁路技术管理规程（铁道部部令第29号）1２)《营业线铁路安全事故应急救援条例》13)《建设工程安全生产管理条例》14)《铁路工务安全规则》15）《铁路桥涵工程施工安全技术规程》(TＢ10303-2009)16）施工图、施工现场调查资料１.2 编制原则1）、严格执行“安全生产，持证上岗”的原则，参建人员须经安全教育培训,考试合格后，方准上岗;2)、当施工与铁路行车安全发生矛盾时,遵循“安全第一”的原则，服从铁路行车的需要。
3)、营业线施工严格执行一人一机专职防护、“五个一”齐全原则;４)、施工前对有关人员进行岗前培训,掌握技术要点及注意的安全事项，确保施工万无一失，严格按照施工方案进行;5）、最大限度地减少对铁路运营干扰的原则。
1.3 编制目的明确顶进框架桥营业线施工作业项目的施工方法、工艺流程、操作要点、工艺标准和安全防护方案。
框架桥顶进施工作业指导书
框架桥顶进施工作业指导书ZJYGS/ZY02—18—20031 范围适用于铁路工程框架桥的顶进施工。
2 施工准备2.1 材料和主要机具：水、水泥、砂、碎石、片石、钢筋、钢板、钢板桩、结构钢焊条、电焊机、防水涂料、防水卷材、石蜡、机油、塑料薄膜、铁锹、土篮、模板、脚手杆、混凝土搅拌机、灰浆搅拌机、钢筋调直机、钢筋切断机、钢筋弯曲机、汽车式起重机、挖掘机、推士机、自卸汽车、卷扬机、蛙式打夯机、砂浆试模、混凝土试模、顶进设备（高压油泵、控制阀、调节阀、千斤顶、油箱、油管压力表、顶铁、顶柱、横梁）。
2.2 作业条件2.2.1 顶进施工时，非工作人员应撤离工作现场。
顶铁上严禁站人和行走。
3 操作工艺3.1 工艺流程图3.2 工艺流程图的描述3.2 修筑后背：后背是顶进的依托，应做到牢固可靠，以保证顶进的顺利进行。
后背的修筑可与开挖工作同时进行，若采用钢板桩作后背时，应先打桩在开挖工作坑，以节省挖方井保证桩后土壤的密实性。
3.2.2 开挖工作坑：在铁路路基的一侧根据箱涵结构尺寸、净空要求开挖，工作坑底须经夯实碾压处理。
3.2.3 排除地表水及降低地下水位：工作坑四周应挖排水沟。
井根据地质条件及地下水情况在顶进范围内布置打点，进行抽水，使地下水位保持在基底以下0.5～1.0m。
3.2.4 修筑滑板设置润滑隔离层；滑板多以混凝土灌注而成，也有按构造增设钢筋的。
详见《混凝上及钢筋混凝土施工作业指导书》。
修筑前在其下以碎石夯填密实，以减少不均匀沉陷。
滑板混凝土要求振捣密实，表面平整。
滑板表层涂以机油、石蜡作为润滑剂，再以塑料薄膜覆盖形成隔离层。
3.2.5 预制箱涵；在滑板塑料薄膜隔离层上绑扎钢筋以预制钢筋混凝土箱涵。
应注意按设计要求将箱涵各部位预埋件安装齐全，避免遗漏。
3.2.6 安设刃角：采用钢筋混凝土内刃角时在三角形顶端安装钢刃尖。
采用钢刃角时则安装在结构前端预埋的螺栓上，要求安装位置准确。
3.2.7 安装顶进设备；顶进设备分液压系统和传力设备两部分。
框架桥顶进施工方案
框架桥顶进施工方案一、工程概况引滦入津水源保护新建州河暗渠工程CY4标位于天津市蓟县别山镇，州河暗渠于CH6+653.696穿越京秦铁路，与京秦铁路交汇于K88+216 处，与铁路交角55度，采用框架桥顶进穿越铁路，线路影响范围K86+616～k89+816。
顶进箱体主体采用C40钢筋混凝土，框架桥净跨度17米，净高8.22米，轴线桥长39.5米，分两节制作，桥体顶板、边墙厚1.1米，底板厚1.2米。
抗渗性不小于P１０，第一节桥长20.4米，顶进重量2820.6吨，第二节桥长19.08米，顶进重量3150.7吨，顶进总重量5971.3吨，设计顶力8360吨，顶程57.74米。
桥址处地层为第四系全新统冲积层，桥体持力层位于粉质粘土层上,地质钎探最小承载力150kpa。
原场地地下水埋深3.2～3.8米，水位较高，现水位已降至滑板下2.0m,满足顶进要求。
二、编制依据①铁道第三勘察设计院设计的《海河流域水污染防治天津市饮用水源保护工程CY4标段顶进框构桥施工图》；②现行铁路桥涵施工规范及铁路桥涵验收标准；③铁道部《铁路营业线施工安全管理规定》（铁办[2004]29号）和北京铁路局《铁路营业线施工安全管理实施细则》(京铁师[2004]187号)要求④业主、铁路分局对工程和工期要求；⑤现场场地条件及我单位机械设备、施工能力。
三、施工管理目标1、安全目标无危机列出安全运行事故，无人员伤亡事故，确保京秦铁路安全运行。
2、工期目标根据天津铁路分局安排框架桥顶进于年月日，月日结束，日平均进度３米／天，历时20天。
四、管理机构成立以项目经理负全责的安全领导小组，项目副经理、总工任副组长分别负责安全、技术，人员安排见下表顶进领导小组人员职责划分表五、顶进技术措施1施工准备京秦线为国家一级铁路干线，沿线有通信光缆、电缆、及信号、动力电缆，顶进前必须调查清楚各光缆、电缆及其他隐蔽建筑物的位置和走向，影响工程施工的设备，顶进前配合铁路有关部门进行改移，不能改移的设备加强保护，确保铁路设备在顶进过程中不受损坏。
下穿铁路框构桥顶进施工方案
目录1 编制说明 (3)2 工程概况 (3)2.1 工程概述 (3)3 施工方案内容 (4)3.1 施工项目及现场负责人 (4)3.2 施工等级及配合单位 (4)3.3 施工作业内容 (4)3.4 施工地点及工期安排 (4)3.5 影响及限速范围 (5)3.6 设备变化 (6)3.7 施工准备及流程 (6)3.7.1 管线调查 (6)3.7.2 机械准备 (6)3.7.3 施工人员配置 (6)3.7.4 施工机械设备 (7)3.8 主要周转材料 (7)4 组织机构 (8)4.1 劳动力、机具设备材料计划安排 (9)4.2 各工序分配时间 (10)5 施工方法及工艺 (10)5.1 支墩施工 (10)5.2 线路加固及顶进施工工艺 (11)5.2.1 D24m便梁施工前准备 (11)5.2.2 D24m便梁架设 (11)5.3.1 施工准备 (11)5.3.2 挖土与运土 (12)5.3.3 顶进作业 (12)5.3.4 测量观测 (12)5.4 八字墙及附属工程施工 (12)5.5 路基注浆加固 (12)5.6 拆除便梁、恢复线路 (12)6 施工安全保障措施 (13)7 安全关键卡控表 (14)8 夜间施工措施 (14)9 无缝线路地段防胀轨跑道措施 (14)10 质量保证措施 (15)10.1 顶进过程中的箱身纠偏措施 (15)10.1.1 箱身方向左右偏差调整的方法： (15)10.1.2 纠正箱身“抬头”方法 (16)10.1.3 纠正箱身“扎头”的方法 (16)11 应急预案 (16)11.1 顶进施工应急预案 (16)11.2 铁路既有线工程塌方应急预案 (17)11.3 防洪汛期及应急措施 (18)11.3.1 实行防洪领导负责制 (18)11.3.2 汛期施工安全 (18)11.3.3 汛期行车安全 (19)11.3.4 制定防洪应急措施 (19)11.3.5 加强管理、落实防洪措施 (19)12.1 现场设防护员和车站设驻站联络员 (20)12.2 配备防护备品 (20)12.3 封锁施工防护 (20)12.4 慢行施工防护 (20)13 放行列车条件 (20)14 验收安排 (20)下穿铁路框构顶进施工方案1 编制说明1、《顶进框构桥设计图》及相关资料。
框构桥顶进施工方案
第一章工程概况本工程桥址位于北中环街与西山支线、西南环双线（规划铁路）相交处。
主体结构分两部分完成，下穿西山支线为顶进节，下穿西南环双线（规划铁路）为现浇节。
孔径均为（6.5+12.7）+（12.7+6.5）m，按公路上下行分离。
本框构桥轴线与西山支线交叉中心里程为XSK11+727.8，斜交角度为82°；与西南环双线（规划铁路）交叉中心里程为K11+731.49，斜交角度为74°1′。
本框构设计钢筋混凝土刃角长3.5m，设计净高6.6m，顶板厚0.8m，边墙及中墙厚0.8m，底板厚0.9m。
主体为C35钢筋砼，抗渗标号不小于P8，环境等级为H1，框构顶采用THF-I型防水层，框构两侧为THF-II型防水层，涵两侧设置人行道栏杆及防抛网。
下穿西山支线框构桥采用顶进法施工，由西向东顶进，顶程为30m，33m，最大顶力2635吨。
每节需要设置8台500吨千斤顶，备用2台共计10台顶镐，共计20台。
液压泵设置2台。
前期试顶2.02m，还剩顶程27.98,30.98m。
地基处理：采用注浆方式处理，注浆深度至框构底板以下4.5m，加固后地基基本承载力不小于150kpa。
为保证框构桥在顶进期间的路基安全，在框构桥就位位置的四个角设置防护桩，防护桩直径为1.25m，桩间距1.5m，桩长22m，桩顶设冠梁。
加固线路的支撑桩中心距3.52m，直径1.25m，桩长16m，桩顶无冠梁，桩尖位于底板底附近；抗移桩桩群成一直线，与既有线路平行，抗移桩中心距3.52m，直径1.25m，桩长16m。
防护桩、抗移桩、支撑桩及冠梁均采用C25钢筋混凝土。
第二章施工进度计划一、施工计划1．施工安排本工程计划2013年8月1日～2013年9月9日开始顶进节施工。
其中既有线下顶进时间安排为2013年8月30日～2013年9月6日（不包括加固及拆除线路）.框构顶进、扣轨加穿、纵横向工字钢加固线路时限速45km/h，2013年9月10日24点后限速60km/h，后恢复正常。
某12m框架桥顶进施工方案
某1-12m框架桥顶进施工方案1、工程概况某1-12.0m框架桥用于交通。
涵洞轴线与宜万正线法线斜交12°。
9.5 m 节顶进下穿某正线，与某正线斜交17°。
11.7m节顶进下穿货物专用线，与专用线斜交40°。
该桥中心里程某，站场部分框架全长166.05m,净空12.0 x 6.2m。
其布置为9.5 m *2 （顶进）+5节x 11m （基底换填碎石）+8节x 11m （桩基）。
货物专用线部分框架长度为11.7m,净空为12m x 6.0m,为整体式一次顶进。
2、顶进施工方案2.1线路加固及后背根据实际情况，顶进施工线路加固采用不同方法。
某正线采用20m便梁加固。
专用线采用16m61工字钢每2片组合作为纵抬梁，5.2m32工字钢作为横抬梁进行加固。
后背采用钢轨桩。
2.1.1、线路加固本涵下穿某正线和专用线。
某正线为P60无缝线路，专用线为P50 普通轨道线路。
根据实际情况某正线和专用线线路加固采用不同的加固方法。
2.1.1.1某正线线路加固方法：1、线路荷载按中活载考虑，采用20m便梁加固方案；2、纵梁内边缘距离钢轨外缘不小于1.2米，纵抬梁两端采用枕木垛支撑，枕木垛基础为砼挖孔桩，直径 1.2m,深度为涵身底板下1.0m。
横梁间距为0.66m,不抽换砼枕。
3、线路加固时先穿横梁，穿横梁时间隔跳开进行，横梁每三根穿一根并及时补充道碴捣固密实，严禁连续施工以防道床掏空；待所有横梁穿好后再吊装纵梁与横梁联结，支撑加固牢靠。
横梁与行车钢轨间用绝缘胶垫片隔开。
具体见线路加固图 5.3-1。
4、便梁长度之外采用穿5根I25工字钢，工字钢采用3-3-3扣轨固定。
2.1.1.2专用线线路加固方法：1、线路荷载按中活载考虑，采用16m工字钢每2片组合加固方法；2、加固方案采用纵横抬梁法，纵抬梁采用8片*工字钢每两根并用组成4组，每2组进行对接，内边缘距离钢轨外缘不小于1.2米，纵抬梁两端及跨中采用枕木垛支撑，枕木垛直接支撑在路基上。
框架桥顶进线路加固施工方案
框架桥顶进线路加固施工方案1. 引言框架桥作为一种常见的桥梁类型，承载着道路交通的重要职责。
然而，在长时间的使用和自然因素的影响下，桥梁结构可能出现疲劳、老化、变形等问题，从而降低其承载能力，给行车安全带来潜在风险。
本文将重点讨论针对框架桥顶进线路进行加固施工的方案，旨在提升桥梁的承载能力和使用寿命。
2. 施工前准备在进行框架桥顶进线路加固施工前，需要进行详细的施工前准备工作，包括以下内容：•调查和评估桥梁结构的现状和问题，明确加固的目标和要求；•确定施工时间和区域，制定施工计划；•安排人员和材料，确保施工所需资源的充足；•获取相关的施工许可证和手续，确保施工合法合规；•编制详细的施工方案和安全措施，以确保施工过程安全、高效。
3. 加固方案3.1 结构加固针对桥梁结构的疲劳、老化、变形等问题，可以采取以下加固措施：•使用高强度材料，如钢板、钢筋等，对桥梁主体结构进行补强，增加承载能力；•在桥梁梁面、墩柱等部位进行加固，修复损坏和剥落的混凝土，提升结构的稳定性；•安装钢制桥面板或预制混凝土面板，提高桥梁的承载能力和使用寿命。
3.2 线路加固桥梁顶进线路在施工过程中可能会受到重型车辆和频繁车流的冲击，为了确保线路的稳定和安全，可以采取以下加固措施：•增加线路支座的数量和密度，提高线路的承载能力；•使用高强度耐磨材料，如耐磨钢板等，对线路进行保护和加固；•加大线路的截面尺寸，增加线路的刚度和稳定性；•采用防滑处理，提高线路的摩擦系数，减少车辆滑倒的风险。
4. 施工过程框架桥顶进线路加固施工的具体步骤如下：1.清理施工区域，清除杂物和污物，确保施工区域干净整洁。
2.根据施工方案，在桥梁结构和线路上标记出施工参考线和位置，确保施工的准确性。
3.进行结构加固工作，包括补强主体结构、修复混凝土、安装桥面板等。
4.进行线路加固工作，包括增加支座、保护线路表面、增大截面尺寸等。
5.检查施工质量，确保加固工作符合设计要求和施工规范。
铁路框架顶进施工
框刚顶进施工施工方案箱形框架桥施工主要分以下几步：线路加固和防护、旧桥拆除、箱形框架预制和顶进。
一、线路加固、防护梁采用双层8根I55c工字钢。
工字钢横抬梁采用I36a，间距为1m，采用垂直线路正加固，基本轨底和工字钢间垫绝缘胶垫和木板各一层，防止轨道电路连电。
图见下图。
二、旧桥拆除先申请施工要点，作好拆除旧桥施工的机械、材料、人员准备工作，尽量缩短施工作业时间。
先解除线路，拆除钢轨、枕木，然后清除旧T梁上道碴，拆除两T梁间连接(先加固防倾倒)，用汽车吊将梁吊装运走。
旧桥墩台、基础混凝土采用静态爆破拆除。
三、箱形框架顶进施工箱形框架顶进施工工艺流程为：工作坑设计→测量放线→后背钢轨桩施工→工作坑基坑开挖→基坑滑板及砼后背梁施工→滑板润滑层施工→箱体预制→箱体防水层施工→箱体试顶→箱体顶进就位→恢复线路1、后背钢轨桩施工后背钢轨桩采用打桩机打入，后背长50m，按9根∕m布置，打入工作坑下2.1m。
2、工作坑开挖及后背梁施工工作坑采用放坡开挖。
用挖掘机挖土距设计标高20cm左右，人工清理至设计标高，及时检测基底承载力是否符合要求，尽量缩短工作坑基底的暴露时间。
基坑周围设排水沟和集水井，用抽水机将地层滞水抽排坑外，确保基坑顶面干燥无水。
坑顶设土堰以防地表水流入。
后背梁施工时，与滑板联结成整体，防止顶进时滑板开裂及后背后移。
后背混凝土梁钢筋绑扎后，预埋δ=20mm的钢板，同时钢板要用靠尺控制其与滑板垂直，为下一步顶镐安装及顶进创造条件。
3、工作坑滑板施工滑板是顶进工艺极为重要的设施，主要作为预制箱体时的施工垫层及顶进启动时与基底土坯的隔离层，使箱体在浇筑砼的过程中不致产生不均匀的沉降，并能防止箱体与其地面以下土坯的粘结影响顶进启动。
该桥拟采用20cm厚钢筋砼滑板，设地锚梁、钢筋混凝土方向墩。
砼板顶面用4cm厚1：2水泥砂浆抹面找平，抹面分两（次）层，每层厚2cm，顶面平整度控制在±3mm。
润滑层用55-60号石蜡，待顶面干燥后用毛刷横竖各刷一遍，总厚不超过1mm，再刷一层机油后铺3mm厚滑石粉，上铺宽幅塑料布一层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
穿越西部走廊铁路框架桥顶进施工专项施工设计1、工程概况**路(K130+713.350)与铁路（铁路里程K23+937.31）交汇处原道路有3孔框架桥，现因**路修建需要，在既有框构桥左侧顶进两孔（16.5+11）m框构桥，将原框构桥左孔改为中间分隔带。
由左幅5车道，右幅4车道组成快速路，横断面图布置如下2、编制依据2.1、**路新建工程穿越西部工业走廊铁路框构桥施工图设计2.2、《公路桥涵施工技术规范》2.3、《铁路桥涵钢筋混凝土和预应力混凝土施工技术规范》2.4、《铁路桥涵地基和基础施工规范》2.5、《铁路技术管理规程》2.6、现场调查资料及《土力学》3、总体施工方案3.1、总体布置框架桥顺道路中心线方向长86.13m，与设计四环道路中线交角58度。
3.2、结构尺寸框构桥采用16.5+11m，垂直截面全宽30.8m，桥高9.1m。
顶板厚1.0m，底板厚1.2m，侧墙厚1.1m，顶板梗肋长1.8m，高0.6m，底板梗肋长高均为0.5m。
3.3、线路加固方案线路加固采用采用3-5-3吊轨梁加I55c工字钢纵横抬梁加固方案，横抬梁间距50cm，将加固范围内线路全部更换为250×12×20cm新I类木枕，控制轨底至框构顶0.7m。
用U型钢扣件锚住，防止横梁窜动引起线路变形。
纵梁采用I55c工字钢3片组。
工字钢纵横梁拼接采用栓接。
3.4、施工方案框构桥采用在现场浇注，顶进就位的施工方法，施工期间铁路需长轨放散，限速40km/h。
3.5、地基加固地基加固范围为顶程及框构基底范围，采用双管高压旋喷注浆法进行地基加固，加固体体直径为600mm，加固深度为顶程范围内桩长4m；框构桥下5m，垂直铁路方向布置34排，每排间距1.2m。
4、施工方法及步骤4.1地基加固地基加固前需取得铁路相关部门的施工许可手续，为保证旋喷机作业，需在铁路边坡上开蹬，路基开蹬示意图如下：旋喷桩施工方法及步骤如下：4.1.1测量定位，根据设计桩位布置，在施工前通过测量放线确定桩位及开蹬线，开蹬完成后进行桩位放样。
4.1.2 钻机就位，桩位放样完成后，旋喷桩机就位，旋喷桩施工顺序为先下后上，隔2打1，逐排施工。
4.1.3 空钻至设计桩底标高，缓慢提升钻杆喷浆，喷浆时要放慢速度，提升喷浆至设计桩顶50cm，停止喷浆，要确保每米旋喷桩用水泥量达到200公斤以上。
4.1.4提升钻杆，移至下一个桩位施工。
对于斜孔，需事先加工一个可调式导向架，使钻机倾斜角度和设计一致。
水泥浆液采用水：水泥：速凝剂=1:1:0.15配置，同时在水泥浆液中惨入1%的膨胀剂，增加旋喷桩对周围土体的支撑力，施工时，水泥浆液随配随用，防止堵管。
旋喷桩施工工艺框图如下：↓↓↓←↓↓4.2框构预制4.2.1基坑开挖框构预制位置位于低洼的水塘内，为防止下雨冲刷边坡，需对边坡进行喷浆防护，工作坑开挖及防护如下图基坑开挖完成后沿基坑四周人工挖一条排水沟和一个集水井，用水泵将基坑内水通过排水沟和集水井排出基坑外。
4.2.2 基底换填滑板施工。
此处处于水塘处，基底承载力较低，为防止框架下沉，基坑开挖完成后基底换填1米碎石垫层，碎石垫层夯实后施工滑板，滑板厚40cm，钢筋砼结构，为防止滑板在顶进过程中滑移，垂直顶进方向每2米设置一道抗滑梁，抗滑梁深0.3米，宽0.6米，钢筋砼结构。
滑板做出前高后低，坡度约为3‰，滑板两侧设置导向墩，控制顶进过程中框架的走向。
4.2.3水泥砂浆抹面及石蜡润滑层施工钢筋砼滑板施工完成后，需要采用3cm水泥砂浆对滑板进行精确找平，找平完成后在水泥砂浆顶面打石蜡以减少顶进过程中摩擦阻力。
4.2.4 钢筋加工和绑扎滑板完成后，即在滑板上进行放线，精确测出框构的方向和框构底板尺寸。
主筋在加工场地在放样进行加工焊接制成钢筋骨架，钢筋连接采用机械连接，底板钢筋绑扎完成后进行墙身钢筋的预埋工作，支立底板侧模。
4.2.5底板砼浇筑框架砼分两次浇筑,第一次浇筑底板及墙身下倒角，框架底板和顶板和侧墙厚度均超过1米，体积较大，砼浇筑过程中做好分层浇筑工作防止水化热过高引起砼裂纹。
4.2.6支架及模板支立底板砼施工完成后即进行支架搭设，支架采用碗扣杆件，侧模及顶板模板采用竹胶板一次支立完成，支架搭设和模板加固如下图：4.3后背施工后背是传递千斤顶力量的重要支撑，顶进过程中必须确保后背不发生位移，顶进后背采用M10浆砌片石后背，通过钢筋砼分配梁支撑千斤顶。
此处顶进施工是穿过高填方路基，因地面离基坑底仅3米高度，而且后背土为水土淤泥土，无法满足后背土压力要求，需要对浆砌片石后背进行加固，加固采用堆载土法进行。
4.5线路加固及无缝线路应力放散线路加固前需对无缝线路长轨节锁定切断后进行应力放散，锁定和切断点根据现场情况和铁路部门共同确定，应力放散后要对埋设观测桩，观测无缝线路位移情况，填写观测表，发现钢轨爬行量较大时，即使通知铁路部门采取措施。
无缝线路应力放散后即可对线路进行加固，线路加固步骤如下：拆除桥上护轮轨换枕扣轨穿横向工字钢穿纵向工字钢固定横向工字钢横向工字钢严禁与钢轨直接接触，在工字钢和轨底接触面上设置绝缘垫片。
为防止横向工字钢顶进工程中发生位移，须在横向工字钢顶进的另一侧设置支撑，以固定横向工字钢，由于另一侧为悬空路基，需填土无法通过打入钢轨法固定横向工字钢，需采用支墩法施工，具体加固方法如下图：4.6路基防护框架顶进过程中，由于要开挖既有线路路基，为防止铁路路基边坡坍塌，对框架两侧路基要进行路基防护，路基边坡采用排桩防护，防护示意图如下：排桩地面以下采用人工挖孔的方式成孔，地面以上采用立模方式筑砼，排桩施工完成后浇筑冠梁。
锚固采用风钻机械成孔，注浆后插入锚杆，锚杆采用Φ28精扎螺纹钢，待浆体凝固达到一定强度后，对锚杆施加10t预应力并锚固。
右侧排桩施工前需拆除既有框架八字墙再进行排桩的施工。
4.7顶进施工路基防护和线路加固完成后，即可进行顶进施工作业。
4.7.1千斤顶配置顶力计算，根据顶铁配备，顶进距离42.6米，共十个千斤顶需配顶铁（8×4m+2×2m+4×1m+5×0.5m+5×0.2m）×10=435m，考虑备用，4米长顶铁增加10根，共配顶铁485米，为防止行程过长后顶铁失稳，顶铁间每隔4米设置一道横向连接系。
底板楔形快，因框架中心线和线路成58度夹角，为保证千斤顶垂直受力，在框架预制时，底板需设置楔形块，楔形快垂直面和框架中心线垂直，分配梁同样需做楔形块，楔形快位置和框架楔形块对应并保持平行。
4.7.2开挖路基土方当顶进框架进入路基后，需要开挖路基土方，开挖土方采用挖掘机挖土，5t自卸汽车运输，开挖一段，顶进一段。
4.7.3中线水平的控制顶进过程中要加强水平和中线的测量工作，防止框架顶进过程中的偏位和下沉。
若中线偏位，采用调整左右千斤顶顶力的方法进行纠偏，若有千斤顶有“扎头”现象，采用在框构前段抛片石甚至压桩的方法进行纠正。
4.7.5预防线路位移的措施顶进的过程中，线路容易产生横向位移，为保证行车安全，严格控制轨道横向位移，主要是防止横向工字钢发生位移，横向工字钢固定后水平方向需加设剪刀撑，防止工字钢变形。
4.7.6线路恢复框构顶进就位后，及时恢复线路，回填道碴，换枕，调整线路，焊接无缝钢轨，安装护轮轨。
5 质量保证措施5.1工程质量目标标段工程交工验收的质量评定：合格；竣工验收的质量评定：优良。
5.2确保工程质量的技术措施5.2.1技术保证措施在掌握设计文件、资料和相关资料的基础上，及时取得更详实的现场实际资料，做为组织施工的依据。
根据本标段情况，做好施工控制测量；施工前，根据交接桩资料进行复测，复测无误后，加密网点，并建立全标段施工控制网以满足施工需要。
施工中的测量工作做到及时、准确，每次测量都有复核。
开工前，系统、全面地对设计文件进行审核，深入地理解设计意图、熟悉设计文件，进一步熟练地掌握设计、施工规范和标准。
并与施工技术调查、施工复测相结合，把握其准确性、完整性。
根据施工的情况，进行详细的技术交底，确保工程按设计实施。
投入配套的性能良好的机械设备，实行机械化作业。
各工序实行规范化、标准化作业，严格执行岗位责任制，对生产过程进行及时有效的质量监控框架桥顶进过程中，做好严密的监控工作，严防线路变形和框架的中线和高程。
5.2.2原材料供应质量保证措施拌制砼用的水泥各项技术指标，必须符合相应的国家标准，运到工地的水泥，应有供应单位提供的出厂试验报告单，并按水泥品种、标号和出厂编号分批进行检查验收，逾期水泥需复验，对不合格的水泥不得使用。
拌制砼应采用坚硬、耐久、粒径在5mm以下的天然中粗砂做为细骨料，运到工地的细骨料，应按不同的产地、规格、品种分批贮存。
试验部门应提供报告单。
砼用粗骨料，应为坚硬、耐久的碎石、砾石，各项技术指标必须符合规范标准。
拌制和养护砼用的水，必须符合有关规定，凡能饮用的水，均可作为拌制和养护砼之用。
为保证砼的抗渗性能，在拌制砼时适当掺入抗渗剂，外加剂应由专门的生产单位负责供应。
钢材的技术条件，验收标准和试验方法必须分别符合现行国家、治金部标准。
进入工地的钢材，均应附有制造厂的质量证明书或验收报告单。
工地试验工程师，应按有关规定对购入的钢材进行检验，填发“钢筋试验鉴定报告单”作为使用本批钢材的依据。
在运输和贮存过程中应防止锈蚀、污染，避免压弯，按厂名、级别、规格分批堆置在仓库内，并架离地面，悬挂识别标牌。
5.3制作加工的质量保证措施模板及支架的制作，按技术交底保证构筑物各部位的设计形状、尺寸和相互间位置的正确性，具有足够的强度、刚度和稳定性，能安全地承担灌筑砼施工中产生的各项荷载，制作要简单，安装拆卸要方便和多次使用，结合严密，不得漏浆，模板采用新竹胶板，一次摊销。
5.4砼施工质量保证措施5.4.1砼配合比设计控制施工前，进行详细的工艺研究，优化砼的配合比设计，详见下图。
砼配合比设计控制流程图5.4.2施工控制砼采用电子计量拌和站集中拌制。
砼浇注中，采取定人定岗负责振捣。
插入式振动器的使用必须符合规定要求。
6安全保证措施6.1本工程安全防范的重点（1）既有线顶进施工，确保行车安全（2）深基坑防护，防止坍塌事故的发生（3）施工、生活用电6.2安全生产管理体系（1）成立以项目经理为首的安全生产领导小组项目部成立以项目经理为首的安全领导小组，配备专职安全工程师负责全面的安全管理工作（2）建立健全安全生产责任制，加强全员教育建立健全安全生产责任制，从项目经理到生产工人，明确各自的岗位责任，各专职机构和业务部门要在各自的业务范围内对安全生产负责。
加强全员的安全教育，使广大职工牢固树立“安全第一，预防为主”的意识，克服麻痹思想，组织职工有针对性的学习有关安全方面的规章制度和安全生产知识，做到思想上重视，生产上严格执行操作规程。
