铁路通信工程施工光传输设备安装作业指导书
作业指导书 第7部分 通信
中国南方电网有限责任公司电网建设施工作业指导书第7 部分：通信中国南方电网有限责任公司组编中国标准出版社内容提要为深入贯彻科学发展观，进一步提高电网工程建设施工质量水平，依靠技术创新和技术积累，不断提升公司电网建设整体技术管理水平和施工工艺科技含量，并便于组织电网工程施工从业人员进行培训，提高从业人员素质，确保电网工程施工质量，中国南方电网有限责任公司组织有关专家研究制定了《中国南方电网有限责任公司电网建设施工作业指导书》（以下简称《作业指导书》）。
《作业指导书》在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了中国南方电网有限责任公司的实际情况，针对性、可操作性强。
本套书分为输电线路、变电电气安装、变电土建、电气试验、继电保护、变电自动化、通信、配网工程分册。
本书为《中国南方电网有限责任公司电网建设施工作业指导书第7 部分：通信》分册，内容分为7 个单项作业指导书，包括：电力光缆施工作业指导书、光通信网络施工作业指导书、数据网络施工作业指导书、载波通信施工作业指导书、语音交换施工作业指导书、通信电源施工作业指导书、视频会议系统施工作业指导书。
本书适用于从事电网建设、施工、安装、验收、监理等的技术人员和管理人员使用，亦可供相关人员参考。
编委会主任祁达才副主任徐达明邓恩宏赵曼勇编委陈晓明吴晖袁太平梁煜陈保刚周红阳李矛杨俊权闫国兵谭昌友王菁裴爱华评审组陈晓明吴晖袁太平丁晓兵陶文伟陈新南王菁罗楚楠马钦侯林高黄伟东廖元辉韦伟严启明赖荣先陈少强陈志辉王清良王仕龙马勇杨敏戴绍钧高绍兰江红春陈斌文睿主编单位中国南方电网有限责任公司基建部、系统运行部参编单位超高压输电公司广东电网公司广西电网公司云南电网公司贵州电网公司海南电网公司广东省输变电工程公司广东电网公司电力通信设备运维中心广东省电力科学研究院广东电力设计研究院广东火电工程总公司广东省电力一局广东合鸿达投资管理有限公司本册主要编写人员罗会洪吴赞红张筱云张正峰刘竞苏子敬陈洪钦黄汉华刘问宇袁汉云邓文成黄盛魏畅黄琦余佳民编制说明为贯彻落实中国南方电网有限责任公司“一体化”管理的思想，规范电网建设工程施工作业，公司基建部组织编写了《中国南方电网有限责任公司电网建设施工作业指导书》（以下简称《作业指导书》）。
铁路通信工程设备安装作业指导书
铁路通信工程设备安装作业指导书1.适用范围适用于铁路通信工程中设备安装施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。
制定施工安全保证措施，提出科学合理的应急预案，对参建施工人员进行岗前安全、技术培训，合格后持证上岗；对施工人员进行技术交底。
2.2外业技术准备清理施工场地、做好安装机架前的各种准备工作；进行施工现场调查是否具备设备进场安装条件，收集施工技术资料。
通信设备的安装符合铁运【2010】142号文上道检测的规定。
3、技术要求1.根据项目特点、施工条件、作业环境，编制安全管理措施和质量控制措施。
2.对照设计图纸及现场情况，根据客运专线通信施工规范和作业指南，编制各通信子系统设备安装的作业指导书和技术交底。
3.由专业工程师对各子系统所有参建施工人员进行集中技术交底或现场技术交底及相关施工注意事项的培训并形成记录、存档。
4.开箱检验需要监理工程师进行旁站。
5.光电缆走线架位置偏差不应大于50mm;水平度偏差不应大于2‰；垂直偏差不应大于3mm。
走线架应固定牢固。
6.机柜（架）应垂直，倾斜度偏差应不小于机柜（架）高度的1‰；当相邻机柜（架）互相靠拢时，其间隙不应大于3mm;相邻机柜（架）正立面应平齐。
7.音频配线电缆不小于50MΩ。
8.同轴配线电缆不应小于1000MΩ。
9.音频配线电缆近端串音衰减不小于78dB。
10.配线电缆、电源线应分开布防，间距不小于50mm。
交、直流配线应分开绑扎。
11. 设备配线采用焊接时，焊接后芯线绝缘层应无烫伤。
开裂及后缩现象，绝缘层离开端子边缘露铜不宜大于1mm。
4.施工程序和工艺流程4.1施工程序现场环境调查→设备安装→设备单机调试→设备系统调试。
4.2工艺流程①硬件施工流程图②传输、交换、数调、数据网、视频、动力环境监控、会议电视、应急通信、同步时钟系统调试流程图③GSM-R系统调试流程图5.施工要求5.1走线架安装（1）走线架安装应包括：光、电缆走线架、吊架、爬架及骨列架等。
南方电网电网调度施工作业指导书通信工程H部分
南方电网电网调度施工作业指导书通信工程H部分1. 概述本指导书适用于南方电网电网调度施工中的通信工程H部分。
旨在提供施工作业的具体指导，确保通信工程的顺利进行和质量保证。
2. 施工作业要求在进行通信工程H部分的施工作业前，施工人员需要遵守以下要求：- 确保已完全理解通信工程H部分的设计要求和施工方案；- 检查施工现场的安全状况，如有安全隐患应及时报告并采取措施解决；- 准备必要的施工设备和工具，并确保其正常运行；- 遵守相关的施工规范和标准，确保施工过程符合要求。
3. 施工过程步骤通信工程H部分的施工过程包括以下步骤：1. 建立施工现场：根据施工方案的要求，搭建临时工地设施，确保施工现场的安全和有序。
2. 安装通信设备：按照设计要求，安装各种通信设备，包括天线、接收器、发射器等。
3. 连接通信线缆：根据通信工程H部分的设计，连接各种通信线缆，确保信号传输的畅通和可靠。
4. 调试和测试：对安装完成的通信设备进行调试和测试，确保其功能正常并符合设计要求。
5. 完成验收：根据南方电网的验收标准，进行通信工程H部分的验收，确保施工质量符合要求。
4. 注意事项在进行通信工程H部分的施工作业时，需要注意以下事项：- 严格遵守南方电网的安全规范，确保施工过程的安全性；- 注意施工现场的环境保护，遵守相关环境保护法律法规；- 按照施工方案的要求进行施工，不得擅自改动；- 施工设备和工具的使用应符合规范，确保施工质量。
总结本指导书提供了南方电网电网调度施工作业通信工程H部分的具体指导，力求确保施工过程的安全和质量。
施工人员在进行施工作业时，需严格遵守施工要求和注意事项，以保证通信工程的顺利完成。
以上为《南方电网电网调度施工作业指导书通信工程H部分》的内容摘要，供参考使用。
通信设备安装工程作业指导书

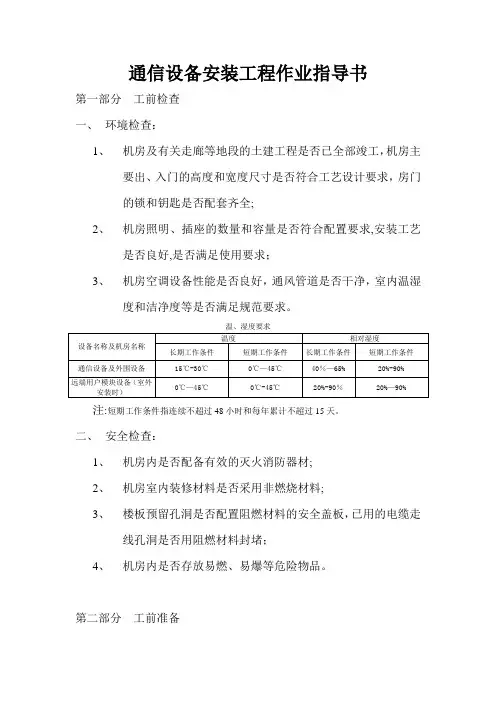

通信设备安装工程作业指导书第一部分工前检查一、环境检查：1、机房及有关走廊等地段的土建工程是否已全部竣工，机房主要出、入门的高度和宽度尺寸是否符合工艺设计要求，房门的锁和钥匙是否配套齐全;2、机房照明、插座的数量和容量是否符合配置要求,安装工艺是否良好,是否满足使用要求；3、机房空调设备性能是否良好，通风管道是否干净，室内温湿度和洁净度等是否满足规范要求。
温、湿度要求注:短期工作条件指连续不超过48小时和每年累计不超过15天。
二、安全检查：1、机房内是否配备有效的灭火消防器材;2、机房室内装修材料是否采用非燃烧材料;3、楼板预留孔洞是否配置阻燃材料的安全盖板，已用的电缆走线孔洞是否用阻燃材料封堵；4、机房内是否存放易燃、易爆等危险物品。
第二部分工前准备一、申请开工1、施工单位通过工前检查，确认工程施工期间涉及的机房、设备等条件已具备开工条件，由施工项目负责人编制开工报告并向建设单位提交。
2、我方在得到建设单位相关负责人批准后，才准予开工。
二、工程交底开工前，工程项目负责人要对全体参与施工的人员进行工程技术及施工安全方面的交底.1、工程技术交底的内容：施工项目名称、施工工作量、施工工作难度、施工工艺要求、施工关键工艺关键工序的具体要求、施工中涉及的隐蔽工程,等等。
2、工程安全交底的内容:施工过程中涉及的危险源，施工中遇到突发事件的应急预案、施工过程中遇到重大安全事故时的报告制度,等等。
三、开箱验货1、在建设单位确认货物已经到货的情况下,我方该施工项目的负责人或其代表协同建设单位相关人员、设备厂家工程督导开箱验货。
2、若发现开箱过程中,出现包装箱破损、缺货等情况，由设备厂家工程督导向其所代表厂家反馈,并停止开箱验货。
3、若货物数量、质量与装箱单相符，则三方代表在装箱单上签字.我方代表将装箱单原件或复印件保留一份。
4、我方人员将开箱后验证无误的货物码放到建设单位指定的堆放地点.搬运货物时，注意在机柜底座、骨架或钢性强的位置用力，避免损坏机柜的横梁、支架等配件，甚至伤及单板和线缆.货物码放时一定要整齐,防止倾倒.码放货物时一定要注意货物包装箱上的警示标志.码放地点尽量避开消防通道与行人通道。
通信作业指导书
篇一：通信作业指导书通信专业通信线路：一．光缆敷设1、光缆径路:铁路光缆一般采用直埋方式敷设。
光缆沿铁路路基坡脚敷设，并离跛脚一米距离,个别困难地段敷设在路肩上(回土同时一定要养成夯实的习惯,防止护坡塌方的发生）。
２、光缆埋深：埋设深度根据土质及地形分别采用:路基坡脚下粉细砂、砂质黄土不小于１.2米；路肩敷设时,埋深不小于0.8米；穿越铁路(距路基面)、沟、渠时,埋深不小于１.2米。
个别埋深达不到要求时应采取防护措施,但最小防护埋深应达到相关规范要求．３、光缆防护:①穿越铁路采用钢管防护;②通过浅涵顶部时设钢管防护(浅埋或水泥面固定）；通过小桥,采用钢管防护,并用水泥包封；③埋设在路肩或埋深达不到要求的困难地段，采用水泥槽防护;④接头采用接头盒方式,接头盒外采用水泥扣槽防护；⑤在穿越站场、城镇等易开挖地段时,采用砂砖防护；⑥通过新建大、中桥采用桥上预留电缆槽防护,槽内设电缆防震垫；通过既有大中桥时采用桥架防护；下桥时采用钢管防护，并用水泥包封，钢管与电缆槽衔接处必须封堵。
⑦光缆上坡(坡度&gｔ；2０度,坡长＆gt;30m时）采用蛇形敷设，每隔20m设固定横梁一处。
４.、光缆防雷:所有光缆接头两侧的加强芯固定在接头盒内，金属加强芯与金属护套实施电气阻断,每盘光缆间不做电气连通。
５、光缆余留：①光缆标准盘长2公里；②中间站通信机械室引入口外余留3米；通信站引入口外余留5米;③光缆接续后余留３米(不含接头盒内光纤的收容余长1。
2米)；④过轨、过公路两侧各余留1米；⑤通过200米及以上的大桥两端各余留3米。
６、光缆引入：①光缆引入通信站后,光缆终端至光纤配线架;②光缆引入中间站通信机械室后,引至车站电化引入综合柜的光缆终端盒;③干线光缆采用环引方式引入区间基站机房后,引至光纤熔接盒.7、光缆标石：光缆标石分别设在光缆接头点及光缆余留点;线路转弯点;所穿铁路及公路两侧;穿越障碍物时,利用前后两埋设标寻找电缆有困难的地段;直线段敷设时按50米一处设置标石。
盘营铁路通信施工作业指导书
新建铁路盘锦至营口客运专线四电系统集成工程（通信专业）作业指导书编制： ____________审核： ____________批准： ____________中铁建电气化局集团有限公司盘营客专四电集成项目经理部2011年8月目录一、光电缆敷设作业指导书 (1)二、光电缆接续及测试作业指导书 (7)三、光电缆引入及成端作业指导书 (13)四、铁塔架设施工作业指导书 (17)五、天馈线系统安装施工作业指导书 (39)六、视频系统前端设备安装作业指导书 (49)七、设备安装作业指导书 (55)、光电缆敷设作业指导书1. 使用范围适用于盘营客运专线铁路通信工程光电缆敷设施工。
2. 作业准备：2.1应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
2.2制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
3. 技术要求：施工中要统一标准、统一工艺，组织施工人员进行现场定标。
4. 作业程序和工艺流程(1)施工程序施工准备T确定工艺T现场定标T大运光电缆T光电缆敷设T电气特性测试T恢复槽道盖板(2)施工工艺流程5. 施工要求光电缆线路建筑应符合下列规定：1•光电缆线路的光缆型号、规格、质量、芯线运用等应符合设计要求及相关技术标准的规定。
2•光电缆敷设前应进行单盘检测，其性能应符合设计要求及相关技术标准的规定。
3•光电缆线路的径路应符合施工设计、定测图和城建部门的要求。
采用直埋方式时，其埋深应符合设计规定。
4. 光电缆穿越铁路的防护管的长度，必须超出轨道两侧轨枕头0.3m以外；光缆穿越公路的防护管的长度，应超出公路边0.2m以外。
5. 光电缆标桩应埋设在光电缆的正上方，接续标桩应埋设在接续点的正上方。
安全防护警示牌的埋设应符合相关规定。
标志应面向铁路，字迹清晰。
6. 电缆敷设时，铝护套电缆的弯曲半径不应小于电缆外径的15倍，困难地段不应小于电缆外径的10倍；铅护套电缆不应小于电缆外径的7.5倍。
铁路通信工程施工信号线的安装作业指导书
铁路通信工程施工信号线的安装作业指导书铁路通信工程施工信号线的安装作业指导书（1）信号线的分类：同轴线、音频线、网线、高频电缆、光缆、尾纤、视频线、控制线、馈线、（2）信号线安装方法：1）各种线缆应按顺序出线，布放应顺直、整齐，无交叉、扭绞及溢出线槽，机房内各种配线中间不应有接头。
线缆弯曲应均匀、圆滑。
同轴电缆弯曲半径应大于电缆外径的15倍，非屏蔽对绞电缆的弯曲半径应大于电缆外径的4倍，室内光缆的弯曲半径应大于光缆外径的15倍，尾纤的弯曲半径应大于50mm。
2）各种线缆在防静电地板下、走线架或槽道内布放时应均匀绑扎固定。
软尾纤在走线架或槽道内布放时应加套管或线槽防护，编扎尾纤的扎带应松紧适度。
在防静电地板下布放线缆时，地板内净空应150mm－300mm，若空调采用下送风方式，则地板内净空应为300mm－500mm。
3）敷设线缆时应尽量短而整齐，当线缆接入设备或ODF、DDF 等应留有一定的余量，且预留长度应统一。
敷设好的线缆两端应粘贴标签，标明编号等必要信息（根据业主或建设单位、维护单位要求），标签应选用不易损害或脱落的材料。
4）敷设线缆时，信号线、控制线和电源线应分开布放，间距应为15－20cm。
5）同轴线布放的路由应合理，机架内穿线、分线绑扎应均匀顺直。
同轴线上下走线架时，弯曲半径不应小于直径的15倍；设备或配线架端子收发排列要一致，每排端子应编扎线把，分线清晰并留有一定余量。
焊接后的芯线绝缘应无烫伤、开裂及后缩现象，绝缘层离开端子边缘露铜不得大于1mm，内外导体应接在对应的同轴端子上，配线后应进行对号测试，确保无错线、断弦、混线现象。
6）高频电缆、电线的放绑应符合下列要求：高频电缆和高频隔离线应与其他电源线、音频线分开绑扎；高频电缆、电线在走线架上下线转弯处，其弯曲半径不应小于电缆直径的12倍；高频隔离线转弯半径不应小于直径的5倍。
7）配线用电缆型号、规格应符合使用要求，布放前应对线缆进行对号和绝缘电阻测试，芯线应无错线、混线，配线电缆中间不得有接头，分段电缆芯线间的配线电缆电阻应符合下列要求：音频配线电缆规格为HJ(P)VV型应不小于50 MΩ；高频配线电缆应不小于100 MΩ；同轴配线电缆规格为SFF-75-2 应不小于1000 MΩ。
设备安装调试作业指导书
设备安装调试作业指导书
1目的
本程序规定了在从工程项目开始直到验收过程当中的职责和工作程序，以保证软硬件安装的质量符合规定要求，满足客户的要求，取得客户信任，提高公司的声誉。
2适用范围
本作业指导书适用于XXXX所有设备的安装与调试作业。
3职责范围
1.项目经理负责项目实施过程中的控制和监督。
2.技术支持部负责项目的计划、实施、记录。
4作业前准备
4. 1工作任务及人员分工
4. 2人员要求标准
4. 3准备工作安排
4. 4施工器具清单
4. 5施工材料清单
4. 6危险点分析与安全控制措施
5作业程序及作业标准5. 1开工
5・2作业内容和作业标准
6结束阶段
竣工结束程序
6. 2召开总结会议
总结本次施工安全、质量情况及经验教训，记入《工程日志》中。
通信光缆工程作业指导书
本标准规定了通信光缆的施工方法。
本标准合用于路线部施工范围内的通信光缆工程。
2.1 本标准根据 YDJ44-89 《电信网光纤数字传输系统工程施工及验收暂行规定》的原则，结合地区季节性施工的特点编制而成。
2.2 本标准合用于长途、室内通信的新建、和改建的光缆工程的施工，也可用于质量检验、随工验收和竣工验收等。
2.3 本标准以光缆施工的特点为主，普通的路线常规工序，可按部颁相关路线工程施工及验收技术范围执行。
2.4 本标准未列入的内容应按设计文件办理。
2.5 光缆和器材的程式、规格、质量等均应符合本标准和设计文件的要求；工程中不许使用未经鉴定合格的光缆和器材。
2.6 施工中应严格执行部颁的各种法规，在施工安全方面应贯彻执行电信路线、设备安装技术操作规定。
2.7 本标准的解释权归属于哈尔滨市电信工程局路线工程部经营技术室3.1 普通规定3.1.1 施工单位在施工前，应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常，应做重点检查。
对光缆及光纤连接器(尾纤)等还要进行光学特性、电器性能的测试。
3.1.2 工程所用光缆、器材必须有产品质量检验合格证，应核对厂方提供的产品测试记录所列项目和指标，是否符合国家标准或者部颁标准，是否符合设计要求或者定货合同的规定。
3.1.3 对不符合要求的光缆、器材不得使用。
3.1.4 经过检验合格的光缆、器材，应做好记录。
3.1.5 测试仪表应经过计量部门校验并取得合格证。
3.2 光缆单盘检验光缆的单盘检验，是一项较为复杂、细致、技术性、严肃性较强的工作。
它对确保工程的工期、施工质量，对于保证今后的通信质量、工程经济效益、维护使用及路线寿命有着重大影响。
同时，检验工作对分清光缆、器材质量的责任方，维护施工企业的信誉，都有不可低估的影响。
因此，必须按规范要求和设计或者合同书规定指标进行严格的检测，即使工期十分紧迫，也不能草率进行，而必须以科学的态度、高度的责任心和正确的检验方法，执行有关技术规定。
铁路通信 第十七章 光缆接续作业指导书
第十七章 光缆接续作业指导书1. 适用范围本作业指导书适用于通信工程光缆接续施工作业。
2. 作业准备 2.1 内业技术准备（1）熔接机、OTDR 经过报验合格报验合格。
（2）光缆接头盒报验合格。
（3）光缆接续测试人员必须进行培训，取得合格证后方可上岗操作。
（4）光缆接续所需要达到的技术指标明确。
2.2 外业技术准备 （1）线路光缆敷设完成。
（2）光缆接头位置确定，接头坑开挖完成，接头防护槽到位。
3. 技术要求 3.1 光缆接续及引入（1）光纤接续时应按光纤排列顺序对应接续；光纤接续部位应进行热缩加强管保护，加强管收缩应均匀、无气泡。
（2）直埋光缆的金属外护套和加强芯应紧固在接头盒内。
同一侧的金属外护套与金属加强芯在电气上应连通。
两侧的金属外护套、金属加强芯应绝缘。
（3）室内光缆应终端在光配线架或光终端盒上。
光配线架的安装位置应符合设计要求。
（4）接头装置应以一个中继段为单位自上行往下行方向顺序编号。
（5）管道光缆及其接头，应放在人孔铁架上予以固定保护。
（6）光缆接续后的光纤收容余长单端引入引出不应小于0.8m ，两端引入引出不应小于1.2m 。
光纤收容时的弯曲半径不应小于50mm 。
（7）光缆接续后应余留2～3m ；光缆接头处的弯曲半径不应小于护套外径的20倍。
（8）光缆进入通信站引入室后，上下行标识应清晰、准确。
3.2 光缆线路性能检测（1）在一个光缆中继段内，每根光纤接续损耗平均值应符合下列指标： 单模光纤dB c 08.0≤α（1310nm 、1550nm ）； 多模光纤dB c 2.0≤α。
（2）光缆中继段光纤线路衰减值a ，应满足下述公式要求：m n L l n c αααα++=0（dB ）式中α0—光纤衰减标称值（dB/km ）；c α—光缆中继段每根光纤接头平均损耗（dB ），单模光纤≤0.08dB （1310nm 、1550nm ），多模光纤≤0.2dB ；an —光纤活动连接器平均损耗（dB ），单模光纤≤0.7dB ，多模光纤≤1.0dB ； L —光缆中继段长度（km ）； n —光缆中继段内每根光纤接头数；m—光缆中继段内每根光纤活动连接器数。
铁路通信工程设备安装作业指导书
铁路通信工程设备安装作业指导书一、工程设备安装前的准备工作1.确定设备安装方案：根据施工图纸和相关技术要求，确定设备的安装方案，包括设备的布置位置、安装方式、管线走向等。
2.准备所需工具和材料：根据设备的安装要求，准备所需的工具和材料，包括但不限于螺丝刀、直尺、电工工具、电线、电缆等。
3.确定施工区域：确定设备安装的具体施工区域，并进行标识和划分，确保施工区域的安全性和无干扰性。
二、设备安装作业步骤1.检查设备材料：在进行设备安装之前，对所使用的设备材料进行检查，确保其质量合格，并按照要求进行验收。
2.安装设备支架：按照设备的安装方案，安装设备所需的支架，确保支架的牢固和稳定。
3.接线和连接：根据设备的接线图纸和安装要求，进行设备的接线和连接工作，确保接线正确、连接牢固。
4.调试和测试：设备安装完成后，进行设备的调试和测试工作，确保设备的正常运行和功能完善。
5.整理现场和清洁工作：设备安装完成后，进行施工区域的整理和清洁工作，确保施工区域的安全和整洁。
三、工程设备安装中的注意事项1.安全第一：在进行设备安装作业时，要牢记安全第一的原则，严格遵守安全操作规程，保障人员和设备的安全。
2.严格按照设计和规范进行施工：设备安装作业要严格按照设计图纸和相关规范进行施工，确保设备的安装质量和施工效果。
3.防止干扰和损坏：在设备安装作业过程中，要注意防止其他施工作业和运输活动对设备的干扰和损坏，保证设备的完好性。
4.定期维护和检修：设备安装完成后，要定期进行设备的维护和检修工作，及时排除故障和隐患，保障设备的正常运行。
5.环保和工地卫生：在设备安装作业过程中，要对施工现场的环境进行保护和整理工作，保持工地的卫生和环境的整洁。
总结：通过上述工程设备安装作业指导书，能够对铁路通信工程设备的安装作业进行全面指导，确保设备安装的质量和施工的安全性，提高工程的成功率和效益。
同时，要注重对设备安装人员的培训和技能提升，提高他们的工作能力和专业素质。
通信光缆施工作业指导书..
长途通信光缆施工作业指导书单位：编制：复核：审批:2013年3月1日发布 2012年3月2日实施1、适用范围长途通信光缆施工.2。
作业准备2.1内业技术准备织技术人员认真进行图纸审核,熟悉施工规范和验收标准,认真学习实施性施工组织设计；辨识危险源及危险因素，制定安全保证措施，提出应急预案;对全体施工人员进行技术交底和安全培训，考试合格后上岗。
2。
2 外业技术准备收调查径路上既有缆线及设施,编制防护措施；与相关单位签订安全配合协议；收集作业中所涉及的各种外部技术数据;进行现场调查,建立临时设施，满足施工人员进场生活、办公需要.依据设计文件，综合工程现场实际情况，编制物资申请计划，根据计划进行备料.检验所用仪器、仪表应经计量检验，并在计量检验有效期内使用.3.技术要求3。
1光缆单盘测试及配盘技术要求1、光缆单盘测试采用双窗口对光缆进行测试,测试项目包括光缆长度复测、光缆单盘损耗测试、光纤后向散射信号曲线观察和光缆外护层的绝缘检查等。
测试时仪表的折射率设置，采用厂家出厂时提供的折射率。
2、光缆敷设前应按长度、环境条件和设计要求进行配盘，选择合适的接头位置;配盘尽量按整盘配置，减少断缆；光缆的接头位置安排应合理。
3.2直埋光缆敷设技术要求1、埋设深度、与其他建筑物最小间隔距离、防护措施应符合设计要求及相关技术标准的规定.2、在电气化铁路区段路肩上敷设时,宜在接触网杆、塔立起后进行，不宜交叉施工。
必须交叉施工时,应做好防护措施。
3、当采用一条单光缆及一条对称电缆同沟敷设时，应同底同期敷设，先敷设对称电缆,后敷设光缆，在沟中应平行排列.在对称电缆接头处，光缆应采取防护措施。
4、光缆应按A、B端要求进行敷设.5、光缆敷设时，其弯曲半径、余留长度、位置等应符合设计要求和相关技术标准的规定。
6、使用机械牵引时，牵引最大速度应为15m/min；牵引力不应超过光缆最大允许张力的80％，且主要牵引力应作用在光缆加强芯上。
1光缆线路施工作业指导书
兰新铁路第二双线甘青段通信工程编号：CRSC-TX-001 光缆线路施工作业指导书中国铁路通信信号股份有限公司单位: 兰新铁路甘青段系统集成项目经理部编制:审核:批准:年月日发布年月日实施目录1 光缆敷设 (1)1.1 适用范围 (1)1.2 作业准备 (1)1.3 技术要求 (1)1.4 施工程序与工艺流程 (1)1.5 施工要求 (2)1.6 劳动组织 (7)1.7 材料要求 (8)1.8 设备机具配置 (8)1.9 质量控制及检验 (8)1.10 安全及环保要求 (9)2 光缆接续 (10)2.1 适用范围 (10)2.2 作业准备 (10)2.3 技术要求 (10)2.4 施工程序与工艺流程 (10)2.5 施工要求 (11)2.6 劳动组织 (17)2.7 材料要求 (17)2.8 设备机具配置 (17)2.9 质量控制及检验 (17)2.10 安全及环保要求 (18)光缆线路施工作业指导书1 光缆敷设1.1 适用范围适用于兰新铁路（甘青段）通信工程光缆敷设施工。
1.2 作业准备1.内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底、岗前技术培训。
2.外业技术准备根据施工图纸提供的光缆敷设径路进行现场复测，确定图纸所给光缆长度、径路、防护是否相符，并在图纸上做好标记。
检查光缆径路上的电缆槽道、过轨预留、站场管道、人手井、站内径路上的沟槽管洞等是否具备敷设条件。
1.3 技术要求1.光缆应按芯线领示色排列确定A、B端，敷设时端别朝向应一致，A端对兰州方向，B 端对乌鲁木齐方向。
2.施工中宜整盘敷设，不得任意切断光缆。
3.施工中应保证光缆外护（层）套不得有破损，光缆两端头密封性能良好。
4.敷设过程中最小弯曲半径光缆不应小于护套外径的15倍。
5.光缆敷设时的张力、扭转力、侧压力应符合工厂规定；牵引力不应大于光缆允许张力的80%，主要牵引力应加在光缆的加强构件上。
通信工程室内设备安装作业指导书
通信工程室内设备安装作业指导书（通信专业）1.适用范围适用于铁路通信工程信息室内设备安装施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施。
对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求3.1机架和设备到达现场后应进行开箱检查。
3.2固定防震底座，按照施工设计要求采用合适的加固方式。
3.3设备机架的安装位置应符合设计要求。
3.4机架安装应牢固端正、垂直偏差不应大于机架高度的1‰。
，列内机架面应平齐。
3.5机房内交流电源线、直流电源线、光纤、各种通信线等，应按不同的路由分开布放。
3.6各种线缆应按顺序出线，布放应顺直、整齐，无扭绞、交叉及溢出线槽。
3.7线缆弯曲应均匀、圆滑。
3.8各种线缆应均匀绑扎固定。
3.9线缆接入设备时，应留有一定的余量，余留长度应统一。
3.10敷设好的缆线两端应贴有标签，标明型号、长度及起止设备名称等必要信息。
3.11机房内各种配线中间不应有接头。
4.施工程序与工艺流程 4.1 施工程序施工程序为：施工准备→设备开箱→划线定位→安装设备底座和电缆线槽→安装机柜→安装系统设备→设备配线→检查测试→检验验收。
4.2 工艺流程5.施工要求 5.1施工准备5.1.1材料准备：设备底座，膨胀螺栓，电缆线槽，绑扎带，角钢，连接螺栓，线缆。
5.1.2技术准备：在施工前，项目部专业工程师应对现场技术人员、施工人员进行书面和现场技术交底，使之熟悉施工图纸、技术标准及设计要求，交底表双方应签字。
5.1.3施工前要熟悉各类设备的技术规格、性能，熟读产品说明书。
必要时工程部组织相关人员学习，并邀请厂家现场指导。
铁路通信施工作业指导书
铁路通信施工作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]通信工程施工作业指导书单位：编制：审核：批准：2011年3月1日发布 2011年4月1日实施目录1一、通信线路建筑作业指导书1.适用范围适用于盘营客专铁路通信工程光电缆敷设、引入及成端，缆沟开挖、光电缆防护施工。
2.作业准备内业准备应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
外业准备施工作业层中所涉及的各种外部技术数据收集，如径路复测等。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
如站前光、电缆槽是否已具备敷缆条件等。
所敷设的光缆应满足铁运【2010】142号文的规定。
3. 技术要求1.施工中要统一标准、统一工艺，组织施工人员进行现场定标。
2.敷设径路按设计要求施工。
3.占用的槽道和位置符合设计要求。
4.槽道内摆放顺直自然。
5.槽内同事敷设多条光电缆时，互不交叉，标识明确。
6.光缆的弯曲半径不小于光缆外径的15倍，铝护套电缆不小于电缆外径的15倍。
7.光缆引入室内时，应在引入井或室内上机架前做绝缘节，室内、室外金属护层及金属加强芯应断开，并彼此绝缘。
8.光缆引入室内应终端在光配线架或光终端盒上。
9.引入室内的光缆应固定安装牢固。
10.光电缆引入时不同型号、规格的光电缆上、下行标识应清晰、准确。
11.室内电缆分线盒安装在墙上时，分线盒安装位置符合设计要求，引入口到分线盒的电缆应采取防护措施。
12.成端电缆的芯线应编把，芯线宜保持原有扭矩。
13.光缆终端接续光缆终端接续是指光缆进入机房后，在光缆配线架（ODF架）或终端盒上与光尾纤进行收容接续，从而将需要的光纤下站后为传输提供通道。
光缆终端接续在ODF架安装完毕后进行。
铁路通信工程施工光传输设备安装作业指导书
铁路通信工程施工光传输设备安装作业指导书1.设备开箱检查光传输设备主要包括光终端接入设备OLT光传输终端设备TM PCM设备和中间站ONU设备。
当设备到货后，必须会同甲方、监理和供应方共同对到货的设备及配件按照订货合同和装箱单进行开箱检验，检查设备的完好及电气特性状况，并做好详细的记录。
检查内容如下：（1）外观检查：设备运输包装良好，无明显损坏。
打开包装箱，检查设备漆饰完好，无碰撞凹陷、锈蚀及机盘、螺丝脱落等现象。
（2）设备说明书、合格证、机号、出厂日期及备品备件完整齐全，说明书及合格证所标机型、机号与实物相符。
打开有防静电要求的设备插接件和元器件的包装时，工作人员应穿带防静电服或戴上接地护腕。
（3）检查工作及检验工作完成后，应对检查工作内容、日期、结果及负责人签字等资料一并交技术部门存档备查。
如设备有质量问题或备品备件短缺应与生产厂家联系，确定解决办法和时间，必须保证施工的顺利进行。
2.设备安装固定（1）设备在运输到现场后，应在有足够的人力情况下将设备搬到室内就位。
设备安装程序如下：根据设计图纸用钢卷尺和直角尺量出每一列设备的安装位置，同一列的设备应正面对齐，紧密靠拢。
左右两边应根据设计要求留出主副通道。
主通道宽度不小于1.2m，副通道宽度不小于0.8m。
特殊情况应跟设计、甲方、监理、接管单位共同协商，但绝对不能太窄影响维修通行方便。
机列面对面之间的距离一般在 1.1 - 1.5米；机列面对背之间的距离一般在0.9 - 1.3米；机列背对背之间的距离一般在0.8 - 1.2米；机列背面与墙的距离一般在0.7 - 1.3米；机列正面与墙的距离一般在0.9 - 1.2米；因各工程通机室和设备数量不同，各机列之间的距离必须严格按设计要求进行布置安装。
(2)设备防震：设备的安装防震措施是对设备进行固定，具体有两种方式：一是地面固定方式，即通过膨胀螺丝将设备与地面进行固定，电化区段长途电缆引入架还应加装绝缘垫子或绝缘子串。
室内施工作业指导书
室内信号设备安装施工作业指导书1.1 合用范围合用于大准铁路信号工程室内信号设备安装施工。
1.2 施工准备1、技术准备室内所有配线图已核对完成，修改完毕，各部电源环线准确无误。
室内施工技术标准已根据设计文件及相关标准编制完成。
了解室内设备的组成、施工程序；掌握室内施工的各种标准。
熟悉室内施工图，明确每张图的用途、合用范围，熟知施工图管理制度。
对需要安装的室内信号设备进行外观检查和测试。
2、物资准备室内机架、走线槽、电源屏已进场，且验收合格、报验完毕。
施工图纸已到，核对完成，且按照分线盘、接口柜、侧面配线图进行套管电脑打号。
电力电缆、电源线及各种软线库存充足，且报验完毕。
备齐安装室内信号设备所需的各种工具和料具。
3、人员准备对施工人员进行施工培训，了解室内施工程序，施工标准，提高施工技能。
并将新技术、新工艺、新方法等要求对施工负责人及技术人员进行详细交底。
1.3 技术要求室内设备施工包括列控中心、CTC 、计算机联锁、LEU 、集中监测、电源及RBC 等系统的控显设备、机柜安装及配线。
各系统设备的安装标准应符合相关设备技术说明书及设计规定。
各系统设备的安装位置、综合布线应符合设计要求。
各系统采用的设备与器材的型号、规格及性能应符合设计要求。
1.4 施工程序与工艺流程图1 室内施工流程图施工准备机柜（架） 安装 电缆引入 电源设备安装 配线线缆布放设备配线及导通 配线焊接、连接 施工结束1.5 施工要求1、室内信号设备组成组合柜、移频柜、综合柜、防雷柜、分线柜、电源屏、控显设备（控制台）、微机柜、微机监测柜、CTC/TDCS 主机柜、列控中心、防雷配电箱、信号接地系统、走线架等。
每台移频柜容纳10套ZPW-2000A 型轨道电路发送器、接收器、衰耗盘设备。
10块熔断器板（或者断路器），每套轨道电路设备定型使用1块。
10块3×18柱零层端子，每套轨道电路设备定型使用1块。
4柱电源端子板，发送器、接收器工作电源引入用。
