电缆沟工程监理实施细则
电缆沟施工方案三篇
电缆沟施工方案三篇篇一：电缆沟施工方案第一节工程测量根据本工程线形长、精度要求高等特点，制订本工程测量方案。
1、工程现场交桩：如确认中标后，由技术负责人会同业主，监理等单位进行现场交桩，每交一处应及时加固布控，引桩工作记录有关的地形地貌及数据，并妥善保护交接的坐标闭合控制点，水准闭合控制点等数据成果资料。
2、对工程坐标，水准控制基点的复核：工程开工前对交接的桩点进行复核，在复核中应将桩的实测成果与提交的成果数据对比，合格后并经监理工程师复核无误才可使用。
3、使用测量仪器：①全站仪（日本托普康） 1台②JDJ2-E 经纬仪 2台③DS3水准仪 3台④50M钢卷尺 5把⑤其他测量附属设备4、测量标准:测量放样应遵守GB50026-93工程测量规范：工程施测前对测绘院提供的控制成果进行复核，标准为：①水准点闭合差：±12√Lmm，式中L为水准点间水平距离，单位为KM。
②导线方位角闭合差：±40√N秒，式中N为测站数。
③导线测量相对闭合差:1/3000,直接丈量测距两次较差1/500。
在复核中应将桩的实测成果记录与提交的成果数据对比合格后才可使用。
5、设置临时水准点：只有经复核确认后，才能有效的依据控制网进行施工临时布控点的工作，临时水准点应设置在稳固地段和便于观测的位置，设置的临时水准点，必须经过复核，无误后方可使用。
由于施工线形长，必须加密引测临时水准点，基本满足S3水准仪一测站可对施工进行标高测量。
采用S3水准仪，往返测，满足闭合±12√Lmm的规范。
6、平面放样：由于施工测量是一项不允许发生错误的工作，测量员除了要具有高度的责任心外，更重要的是建立可靠的校核工作，管道、道路轴线放好后，加以控制好保护桩，放样点标记分为钢钉、木桩上钉钉、油漆标记三种，放样根据不同情况采用，放样后在施工范围内做好标记保护，并做好定位放样记录，经复核无误后再报送监理复核，复核正确后才可开工。
电缆沟细则
成都海发建设工程监理有限公司监理细则- 1 -电缆沟工程监理细则为保证灵龙路西段道路改造工程A标段电缆沟施工监理工作的顺利进行, 提高监理工作成效、有效地控制本工程的路灯施工质量，实现项目建设的质量、进度、投资三大控制目标，作好工程的合同和信息管理工作，协调业主、施工、监理及工程有关协作单位之间的工作关系，依据工程建设监理合同、工程技术资料及国家有关法规，制订本细则。
一、工程概况1 工程概况：本工程为成都龙泉十陵镇灵龙路道路改造工程，为区内主干道，本标段工程范围为K0+000~K1+680。
根据业主要求，10KV12线电缆沟管线路径位于规划道路的南侧，在规划人行道下，管线中心均距道路路侧石边线1.5米。
电缆全线采用下沉式电缆沟敷设方式，每隔约30米设置一个浮面检查井，电缆沟侧壁为实习砖砌体，成品水泥横担，现浇混凝土底板和止口，预制混凝土盖板颜色同人行道路面装饰主色。
在横穿其他市政道路路口处及遇路障时，预埋16根Φ160PE管，两端设置浮面工作井。
电缆线路沿线路面的直线段每隔15米，管沟内每隔约50米装设标志牌。
工程名称：灵龙路道路改造工程A标段电缆沟工程工程地点：成都龙泉驿十陵镇灵龙路建设单位：成都经济技术开发区建设发展有限公司设计单位：西南勘察设计院有限公司监理单位：成都海发建设工程监理有限公司施工单位：成都龙泉第一建筑工程公司二、范围成都龙泉十陵镇灵龙路道路改造工程A标段电缆沟工程三、监理工作程序 1、施工阶段监理工作主程序四、工程控制要点及目标（一）工程进度控制1 工程进度控制目标：工程承包合同所确定的合同工期。
2 工程进度控制要点：2.1 审核施工组织设计中施工技术方案和施工进度计划的合理性。
2.2 审查材料、构配件、设备供应计划是否满足工程进度要求。
2.3 在项目实施过程中，检查实际进度并与计划进度相比较，对出现的偏差情况进行分析，协助施工单位及时采取补救措施。
2.4 严格控制工期索赔。
直埋电缆沟工程专项施工方案
一般施工方案报审表表号：_4份由施工项目部填报，监理项目部、施工项目部各存 2 份。
XXX项目直埋电缆沟工程专项施工方案编制人：审核人:审批人：XXXXXX2018年4月10日目录一、工程概况： (3)二、编制依据： (3)三、施工进度计划安排: (3)四、施工准备工作: (3)五、施工方法: (5)六、测量放线规则： (6)七、质量保证措施： (7)八、安全生产及文明施工： (8)十、土建工程基础施工阶段： (8)十一、文明施工: (10)一、工程概况：工程名称：XX项目工程地点与位置：本项目位于XX内建设规模:工程名称是XX项目，总装机容量为XXMW。
工程类型：直埋电缆沟开挖质量要求:符合国家质量验收合格标准要求建设单位：XX公司监理单位：XX施工单位：XXX二、编制依据:现行的国家有关建筑设计规范、规程和规定，主要有：1、《建筑工程质量检验评定标准》（GB50300－2013）2、《建筑施工现场环境与卫生标准》（JGJ146—2013）3、《施工现场临时用电安全技术规范》（JGJ46—2014）4、《建筑施工安全检查标准》（JGJ59—2011）三、施工进度计划安排：在工期安排上,充分考虑本工程的施工总工期，立足于合理化，依据现场情况及工程量，仔细分析、精心安排电缆沟开挖的施工顺序，避免不合理的安排造成的施工干扰及窝工现象。
根据工程特点，现场地质条件,结合设备、人员状况，本工程电缆沟开挖控制工期在有效工期内。
在实际施工中，我们严格按照施工组织设计，合理安排好施工机械、人员和时间，在保证施工质量和安全的前提下,力争提前完成施工任务。
四、施工准备工作:1、为确保电缆沟开挖质量、进度、安全的三大目标的实施，我公司领导和有关职能部门及项目部全体施工人员，对工程必须高度重视，同时从制度上予以保证，从技术上认真控制，从责任上具体落实，坚持“安全第一、质量至上”的原则，运用科学的管理方法,制定严格的质量控制措施,做到精心组织、精心施工.2、本着优质、高效、经济、合理的原则,严格按照市政工程有关施工规范，采用科学的施工技术，以机械化施工为主,人工为辅，以编制切实可行的施工方案为指导，科学管理、务实施工，确保工程质量、工期目标。
沟槽、基坑支护工程安全监理实施细则
沟槽、基坑支护工程安全监理实施细则是指对沟槽、基坑支护工程进行安全监督、检查和指导的一套细则和规范。
这些规范主要包括以下内容：
1. 监理人员的资质要求：监理人员需要具备建筑工程相关专业的学历和资格证书，具备相关工程实施经验，并且具备相关法律法规和技术规范的知识。
2. 施工方案的审核和批准：监理人员需要对施工方案进行审核，并根据技术规范和相关法律法规的要求进行批准。
3. 施工过程的监督和检查：监理人员需要对施工过程进行监督和检查，确保施工方案的正确实施，及时发现和处理施工过程中的安全隐患。
4. 安全措施的落实：监理人员需要确保施工方按照施工方案和技术规范的要求，采取必要的安全措施，包括施工现场的标识、防护措施、安全设备的使用等。
5. 安全教育和培训：监理人员需要组织施工方和相关人员进行安全教育和培训，提高他们的安全意识和技能。
6. 安全记录和报告：监理人员需要对施工过程中的安全情况进行记录和报告，及时报告安全事故和隐患，并提出相关的处理措施和意见。
7. 安全会议和协调：监理人员需要组织施工方、设计方和相关部门进行安全会议和协调，解决施工过程中的安全问题。
通过实施上述的监理细则，可以有效地提高沟槽、基坑支护工程的安全性，保障工程施工人员的安全和项目的顺利进行。
电缆沟、电缆管、电缆井专项施工方案
新建电缆沟、电缆管道敷设、电缆井专项施工方案第一章工程概况一、工程概况（一）施工范围施工内容包括新建配电综合楼外混凝土电缆沟、配电综合楼至监狱内混凝土电缆沟、电缆管道敷设、电缆井。
混凝土电力沟位置概述:、电缆管道敷设包括：,电缆井包括：相关直线井、转角井、三通井、四通井。
.二、工程气象水文地质简况2。
1 气象条件昆明属北纬低纬度亚热带-高原山地季风气候，由于受印度洋西南暖湿气流的影响，日照长、霜期短、年平均气温15℃,年均日照2200小时左右，无霜期240天以上.气候温和，夏无酷暑，冬无严寒，四季如春，气候宜人，年降水量1035mm，具有典型的温带气候特点，城区温度在0~29℃之间，年温差为全国最小。
2.2气温昆明全年温差较小，市区年平均气温在15℃左右,最热时月平均气温19℃左右，最冷时月平均气温8℃左右。
历史上年极端气温最高31。
2℃,最低-7。
8℃。
由于温度、湿度适宜，日照长，霜期短.昆明日温差较大，紫外线强度较高，一天之中有四季，有遇雨变成冬之说,在冬、春两季，冬季日温差可达12～20℃，夏季日温差为可达4~10℃。
2。
3降水量昆明市春季温暖，干燥少雨，日温变化大。
夏无酷暑,雨量集中,降雨量占全年雨量的60%以上，平均气温22℃.秋季温凉，天高气爽，雨水减少,霜期开始。
冬无严寒，日照充足，天晴少雨.每月晴天平均在20天左右,日照230小时左右，雨日4天左右,全月降雨量仅占全年的3--5%。
全年降水量在时间分布上，明显地分为干、湿两季。
5～10月为雨季，降水量占全年的85％左右；11月至次年4月为干季，降水量仅占全年的15%左右。
三、工程特点及施工条件3。
1 钢筋混凝土电缆沟3.1.1过路电缆沟为1。
2＊1。
2m钢筋混凝土整体现浇钢筋混凝土结构，内净宽1。
2m，净高1。
2m，底板、顶板均为0.2m厚钢筋混凝土，沟壁为0.3m厚钢筋混凝土，在寺瓦路路口及综合管线支管处电缆沟需根据要求下卧。
槽开挖采用反铲式挖掘机开挖，墙、板均采用18mm厚的覆膜木层板作为模板；结构混凝土两步浇筑成型。
某110千伏电缆沟工程施工方案

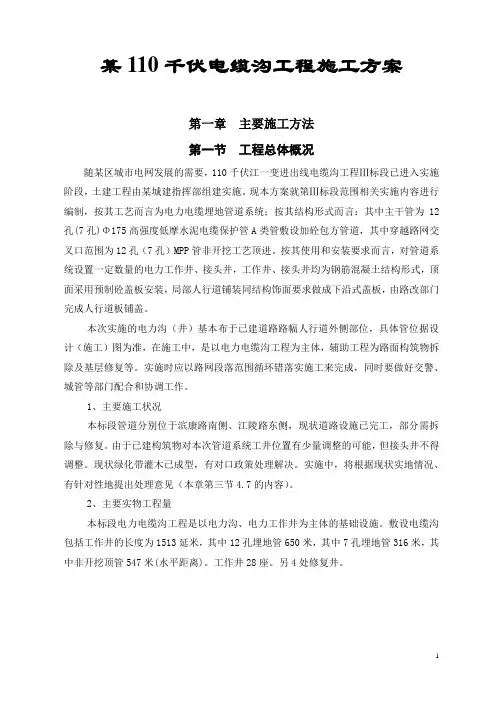

某110千伏电缆沟工程施工方案第一章主要施工方法第一节工程总体概况随某区城市电网发展的需要，110千伏江一变进出线电缆沟工程Ⅲ标段已进入实施阶段，土建工程由某城建指挥部组建实施。
现本方案就第Ⅲ标段范围相关实施内容进行编制，按其工艺而言为电力电缆埋地管道系统；按其结构形式而言：其中主干管为12孔(7孔)Φ175高强度低摩水泥电缆保护管A类管敷设加砼包方管道，其中穿越路网交叉口范围为12孔（7孔）MPP管非开挖工艺顶进。
按其使用和安装要求而言，对管道系统设置一定数量的电力工作井、接头井，工作井、接头井均为钢筋混凝土结构形式，顶面采用预制砼盖板安装，局部人行道铺装同结构饰面要求做成下沿式盖板，由路改部门完成人行道板铺盖。
本次实施的电力沟（井）基本布于已建道路路幅人行道外侧部位，具体管位据设计（施工）图为准，在施工中，是以电力电缆沟工程为主体，辅助工程为路面构筑物拆除及基层修复等。
实施时应以路网段落范围循环错落实施工来完成，同时要做好交警、城管等部门配合和协调工作。
1、主要施工状况本标段管道分别位于滨康路南侧、江陵路东侧，现状道路设施已完工，部分需拆除与修复。
由于已建构筑物对本次管道系统工井位置有少量调整的可能，但接头井不得调整。
现状绿化带灌木已成型，有对口政策处理解决。
实施中，将根据现状实地情况、有针对性地提出处理意见（本章第三节4.7的内容）。
2、主要实物工程量本标段电力电缆沟工程是以电力沟、电力工作井为主体的基础设施。
敷设电缆沟包括工作井的长度为1513延米，其中12孔埋地管650米，其中7孔埋地管316米，其中非开挖顶管547米(水平距离)。
工作井28座。
另4处修复井。
第二节施工组织管理体系一、工程项目管理机构我公司将在施工现场组建以项目经理为首的项目经理部，同时在项目经理部下配备有关职能人员，对工程的工期、质量、安全、成本、文明生产等综合效益进行高效率、有计划的组织协调和管理。
二、项目经理部工作内容：（一）对施工队伍进行组织管理：我公司中标后，项目经理间将组织一支具有较高管理水平和丰富施工经验的施工队伍，在开工之前将所有人员组织到位，确保工程按要求准时开工。
电缆沟专项施工方案
电缆沟专项施工方案报审表表号：B.0.1河南遂平尖山风电场道路Ⅲ标段电缆沟专项施工方案编制：审核：审批:邵阳公路工程有限责任公司尖山风电场道路Ⅲ标项目部2016年8月20日遂平县尖山风电场Ⅲ标电缆沟施工方案一、工程概况1、工程范围本项目工程内容：包括13#～22#风机的集电线路电缆沟开挖、电缆沟砌筑〔含砖砌、浆砌片石砌筑〕、铺沙、盖砖、回填、设标示桩等。
2、工程地质情况本项目工程大部分为坚硬云英石及花岗岩所处的悬崖峭壁上，少部分地段为夹石土。
因此集电线路敷设主要沿场内新建道路敷设。
3、主要工程数量本标段集电线路总长约3.6km，主要包括：与道路同时爆破开挖时比设计道路加宽1米的土石方工程量，集电线路所处土方段的挖沟槽，坚硬岩石段的砖砌沟槽、浆砌片石沟槽，以及铺沙、盖砖、回填、设标示桩等。
二、施工前准备1、开工前，应全面熟悉施工现场及实际地形，确定不同路段的施工方案及施工方法。
2、土方工程开挖前，由测量人员放出集电线路的控制桩，并用混凝土进行加固围护。
3、组织有关技术人员熟悉图纸，了解集电线路各部分尺寸，制定相应的施工工序。
4、根据进度计划编制材料进场计划，组织机材部门做好材料的订货及进场工作，材料进场后应因地因时摆放，既不影响交通，又便于施工时使用方便。
5、施工前做好各级技术交底，交底要详细明确，做到人人心中有数，严格按图纸及规范要求施工。
三、施工顺序因本项目工程地理位置的特殊性，集电线路将采用三种敷设施工方法：即①开挖沟槽后直埋法。
②砌筑砖块沟槽回填法。
③浆砌片石沟槽回填法。
1、开挖沟槽后直埋法的施工顺序（土方路段采用此方法）定位放线→基槽开挖→清理基底→铺沙→电缆敷设→铺沙→盖砖→回填→设标示桩2、砌筑砖块沟槽回填法（坚硬岩石路段多采用此方法）定位放线→砖砌沟槽→铺沙→电缆敷设→铺沙→盖砖→回填→C15素混凝土面层→设标示桩3、浆砌片石沟槽回填法（可用于坚硬岩石路段和填方段）定位放线→浆砌片石沟槽→铺沙→电缆敷设→铺沙→盖砖→回填→C15素混凝土面层→设标示桩四、主要施工方法因本工程集电线路主要沿新建道路敷设，而新建道路挖方大部分是坚硬的岩石，电缆沟多采用砖砌和浆砌片石砌筑，砖砌沟槽和浆砌片石沟槽将占用1米宽的道路，这将严重影响风机构件运输车辆的安全，为了保障道路运输的安全，又不影响电缆沟的稳固及安全。
电缆线路施工工程监理细则
电缆线路施工工程监理细则作为电缆线路施工工程监理的细则，本文将详细介绍电缆线路施工工程的监理要求和流程。
通过遵循这些细则，能够确保电缆线路施工的顺利进行和质量的保证。
一、监理目的和原则电缆线路施工工程的监理旨在确保施工过程符合规范和要求，保证施工质量，达到工程设计的预期目标。
为了实现这一目的，监理需遵守以下原则：1. 合规性原则：监理要求施工过程必须符合国家相关的法律法规、技术标准及规范，确保施工的合法性和合规性。
2. 独立性原则：监理需要独立于施工方和设计方，对施工工程进行全面监督和检查，保证监理结果的客观性和公正性。
3. 专业性原则：监理人员应具备相关专业知识和经验，能够根据工程特点和要求提供专业的监理服务。
二、监理职责和任务电缆线路施工工程监理的职责主要包括以下内容：1. 施工方案审查：监理人员对施工方案进行审查，包括施工组织、施工工艺、材料选用等，确保施工方案符合规范和要求。
2. 施工现场监督：监理人员对施工现场进行巡查和检查，包括施工质量、安全生产、施工进度等方面，及时发现和解决问题。
3. 质量检验和验收：监理人员对施工工程进行质量检验和验收，确保施工质量符合要求，并能够正常投入使用。
4. 施工过程记录：监理人员需要详细记录施工过程中的重要事项和问题，并进行及时报告和处理。
5. 变更管理：如有施工过程中的设计变更或工程额外费用等问题，监理人员需要进行变更管理，确保各方利益得到保障。
三、监理流程电缆线路施工工程的监理流程通常包括以下几个阶段：1. 前期准备：监理人员与施工方和设计方进行初步会商，明确工程目标和监理要求，准备监理方案和相关文件。
2. 施工方案审查：监理人员对施工方案进行审查，包括施工组织、施工工艺、材料选用等方面，确保施工方案符合规范和要求。
3. 施工现场监督：监理人员对施工现场进行巡查和检查，包括施工质量、安全生产、施工进度等方面，确保施工过程中的合规性和质量。
4. 质量检验和验收：监理人员对施工工程进行质量检验和验收，包括工程质量测试、试运行等，确保施工质量符合要求。
电缆工程监理实施细则
沪昆铁路客运专线江西段电缆工程施工监理实施细则（电力工程）沪昆铁路客运专线江西段 JXJL-2标联合体监理项目部二〇一三年三月新建铁路杭州至长沙客运专线JXJL2标段电缆工程施工监理实施细则编制人：审核人：批准人：编制日期：二○一三年三月目录一、监理实施细则编制依据 (3)二、工程特点 (3)三、监理的工作范围和重点 (5)四、监理流程图、控制要点、目标及控制手段 (5)五、监理工作方法和措施 (13)六、电缆工程旁站监理部位 (14)一监理实施细则编制依据1.已批准的《新建沪昆铁路客运专线杭州至长沙JXJL2标段工程监理规划》2.设计图纸及相关文件3.批准的施工组织设计、专项施工方案4.《高速铁路电力工程施工技术指南》铁建设（2010）241号5.《高速铁路电力工程施工质量验收标准》（TB10757-2010）6.《铁路建设工程监理规范》（TB10402-2007）7.现行的相关专业规范、标准二工程特点电缆敷设过程中A端在上列一侧B端在局前井用户方向一侧主干电缆在托板上的位置弯、曲半径、拿弯余长定位措施应符合“市话电缆技术规定”的要求PVC电缆在爬架上位置、间距要求与配线架上列点垂直PVC电缆拿弯应符合曲率半径要求应采用PVC型号2000MΩ.KM和屏蔽接地性能PVC缆芯主干部分应缠扎性能的聚氯乙烯带宽为200mm170mm。
保安排安装时要求组件齐全、完好绝缘性能符合标准a、地下电缆进线室内没有积水b、布放电缆所经过的人孔、手孔没有积水、垃圾c、布放电缆的路由上没有影响机械、车辆施工的障碍物d、布放电缆路由经过路通畅。
施工过程中须遵守、维护单位及路由穿越的院落、路口等的安全。
具体做到以下a、进入施工现场必须持有安全部门签发的出入证及用火证b、地下电缆进线室及人孔、手孔内严禁存入易燃、易爆等危险物品c、夜间施工照明d、承包单位进入施工现场前必须制订文明施工公约、措施确保电缆布放顺利进行。
三监理的工作范围和重点1.监理的工作范围：沪昆客专江西段DK430+172-DK569+839范围内电缆工程2.监理的工作重点2．1电缆工程监理重点如下：1、电缆到场后，应进行外观检查和绝缘测试，直流耐压试验及泄漏电流测量。
电缆沟工程监理实施细则
XXXXXXXX路（XXXXX--XXX）建设工程（电缆沟工程）监理细则编制：审批：洛阳市永安建设监理有限公司第三监理部2014年06 月09 日目录一、工程概况二、专业工程内容及主要特点三、监理目标四、监理依据五、主要施工工艺流程六、监理工作的控制要点七、监理工作主要方法及措施一、工程概况：1、工程项目名称：XXXXXX建设工程2、工程地点：XXXXXXXXX3、建设单位：XXXXXX4、监理单位：XXXXXXXXXXXX5、施工单位：XXXXXXXXXXXXXXX8、工程内容简介：XXXXXXXX路（XXXXX—XXXXXXXXXXXX）建设工程，西起XXXXXXXX，东至XXXXXXX，道路设计长度569.378米。
根据电力需求全线布置电力管道。
二、专业工程内容及主要特点：电力管沟工程:根据电缆入地要求，结合周边环境，全线设计电力电缆埋管。
电力埋管位于道路南侧，电力埋管管中距道路红线0.7米，电力电缆埋管采用15根Φ150玻璃钢夹砂管。
电缆小型直通井做法见07SD101-8-17,电缆小型三通井做法见07SD101-8-42，电缆小型四通电缆井做法见07SD101-8-58，电力电缆井净深H=1.9米。
车行道下的检查井井盖采用球墨铸铁双层井盖，承载能力满足GB/T23858-2009《检查井盖》D400等级要求，人行道和绿化带下的检查井井盖选用聚乙烯高强符合双层井盖，承载能力满足GB/T23858-2009《检查井盖》C250（人行道）和B125（绿化带）等级要求。
过路预留管采用15根Φ150或6根Φ150玻璃钢夹砂管。
预埋过路管敷设至对面道路红线外1米处，终点做检查井，电缆沟预留井参照07SD101-8 P20。
部分过路预留仅预留管道至道路施工范围线，终点临时封堵，不做检查井。
本工程所有外露金属构配件及管件均要求做良好接地，接地电阻要求R≤4欧，电缆管全线设1根-40*4镀锌扁钢作为水平接地（最小覆土1米）。
沟槽、基坑支护工程安全监理实施细则
沟槽、基坑支护工程安全监理实施细则是指在沟槽和基坑支护工程施工过程中，为确保施工安全、减少事故的发生而制定的具体实施细则。
该细则主要包括以下内容：
1. 监理人员的职责和权限：规定监理人员的职责和权限，包括对施工现场进行巡视、检查工作的频率和要求，发现问题及时提出整改意见等。
2. 施工现场安全管理：要求施工现场应符合相关的安全管理规定，包括施工区域的划分、标识、警示牌的设置，保证安全通道畅通，以及施工人员必须佩戴相关的安全防护用品等。
3. 施工设备和材料的安全管理：要求对使用的设备和材料进行认真检查和验收，确保其质量和安全性，禁止使用不合格的设备和材料。
4. 施工工艺和操作规程的执行：要求施工方按照施工工艺和操作规程进行施工，包括挖掘、支护、排水等各个施工阶段的操作规程，以及对施工人员进行安全培训的要求。
5. 相关文件和记录的管理：要求施工方建立健全施工记录和资料，包括施工计划、工艺方案、安全检查记录等，同时要求监理人员对相关文件和记录进行审核和管理。
6. 安全事故的应对和处理：要求施工方建立完善的应急预案和安全事故处理机制，以及将安全事故的处理情况及时上报监理人员。
通过严格执行上述细则，可以有效地提升沟槽、基坑支护工程的施工安全水平，减少事故的发生，保障施工人员的安全。
电缆及电缆沟施工规范、施工方案
直埋电缆线路工艺标准一、总则1.1目的：为使电缆线路分项工程施工作业规范化，促进施工技术进步,确保施工质量,制定本施工工艺标准。
1。
2适用范围：本工艺标准适用于工业与民用建筑安装工程中的建筑电气分部电缆线路分项工程施工作业，对于特定场所施工作业有特殊专业要求的应按规定进行。
1。
3施工作业条件1.3.1和分项工程相关的施工技术文件应齐全有效，如施工图、图纸会审纪要、施工组织设计、质量计划、工艺评定标准，及相关技术标准、规范、标准图等。
1。
3。
2参与施工的作业人员应具备相应的施工技术资质，需要时应安排对该项施工作业的适应性培训，考核合格者才能准许上岗作业。
1。
3.3本项施工作业应使用的机具性能必须满足施工特性需要，且操作安全可靠，用于检测的计量器具量程、精确度应符合测量对象的要求，且在规定的有规检定周期内.1.3.4施工环境（1)直埋电缆沟按施工图控好，其深度应满足规范要求,底砂铺好,沟内无杂物。
(2）电缆敷设宜选择无雨天气下进行，气温宜在0℃以上。
2、操作工艺2.1工艺流程图2.2工艺流程细则2。
2。
1准备工作（1）对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象。
(2）电缆应进行绝缘电阻检测或耐压试验。
a、1KV及以下电缆，用1000V兆欧表测其线间及对地的绝缘电阻应不低于10MΩ.b、6-10KV电缆应经检测绝缘电阻、直流耐压和泄漏试验,试验标准应符合国家标准规定。
c、油纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。
检查方法是：将芯线绝缘纸剥下一块,用火点着，如发出叭叭声,即电缆已受潮。
d、电缆测试完毕，油纸绝缘电缆应立即用焊料（铅锡合金）将电缆端头封好，其它电缆应用橡塑材料封头.（3）按设计和实际路径计算每根电缆的长度,合理安排每盘电缆，减少电缆接头。
（4)电缆线路所需敷设的电缆保护管应加工好并放置现场。
室外电缆井及电缆沟专项施工方案
一、编制依据及原则1.1编制依据（1)《电缆敷设》（94D164）(2）《地沟及盖板》（02J331)（8）招标文件规定的适用于本工程的各种施工规范；（9)中民投宁夏(盐池)新能源综合示范一期2GW光伏并网发电工程施工图.(10）我单位现有的施工技术、管理水平和机械设备配备能力及从事相关工程的管理经验。
1。
2 编制原则（1）在充分理解施工图纸的基础上，采用先进、合理、经济、可行的施工方案.（2)在施工组织中体现环保意识,保护环境,并有较周密的环保措施。
(3）施工工艺与施工规范、设计要求相符，并力求达到完善.（4）施工任务划分合理，施工进度安排符合实际情况。
（5) 采用先进、配套的施工设备和技术，确保工程质量和工期。
（6) 针对本工程的地质情况和气候特征，有目的地优选施工方案。
二、工程概况2.1工程简介本工程位于中民投宁夏（盐池）新能源综合示范一期2GW光伏并网发电工程中，为光伏厂区至110kV升压站户外电缆沟，具体内容为:电缆沟长4。
7公里，结构为素混凝土。
三、施工安排3。
1 施工进度安排计划施工时间40天计划开工时间：2015年11月26日计划完工时间：2012年1月6日3.2 施工任务的安排施工人员组织机构表3。
3主要施工机具设备安排：根据各工种工程量总计划、工程预算指标，以及人员、材料计划得出施工机具需求量计划,并根据准备进场的施工机械设备用量情况计算出用电负荷。
主要施工机具、设备清单.拟投入的主要施工机械设备表主要检验机具配置表四、电缆井及电缆沟施工4.1施工流程电缆沟井及过道路电缆沟:定位放线→沟槽开挖→垫层→模板安装→底板混凝土浇捣→电缆沟壁模板安装→混凝土浇捣→拆模→电缆支架安装→－5×50镀锌扁钢安装→电缆沟盖板覆盖。
4。
2工程测量测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《电缆沟定位图》进行施工控制网测量.对甲方、监理机构所提交的坐标点、高程点位进行复测,并对场区内的现状地面标高进行统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施。
电缆监理细则
电缆线路工程监理细则(一)依据标准应符合国家标准GB50168-92《电气装置安装工程电缆线路施工及验收规范》GB50169-92《电气装置安装工程接地装置施工及验收规范》GB50150-91《电气装置安装工程电气设备交接试验标准》(二)保证项目1．电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。
2．电缆敷设必须符合以下规定：（1）电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
（2）直埋敷设时，严禁在管道的上面或下面平行敷设。
3．电缆终端头和电缆接头的制作、安装必须符合施工规程规定。
(三)基本要求1.电缆线路的安装应按已批准的设计进行施工。
2.采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。
设备应有铭牌。
3.与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
4.电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。
5.对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。
6.电缆管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。
硬质塑料管不得用在温度过高或过低的场所。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
7.电缆管弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10% ，电缆管的弯曲半径不应小于所穿入的最小允许弯曲半径。
8.金属电缆管应有在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂防腐漆9.电缆管的内径与电缆外径之比不得小于1.5；混凝土、陶土管、石棉水泥管除应满足上述要求外，其内径尚不宜小于100mm。
10.电缆管明敷应安装牢固；电缆管支持点间的距离，当设计无规定时，不宜超过3m。
当塑料管的直线长度超过30m时，宜加装伸缩节。
11.利用电缆的保护钢管作接地线时，应先焊好接地线；有螺纹管接头处，应用跳线焊接，再敷设电缆。
12.敷设混凝土、陶土、石棉水泥等电缆管时，其地基应坚实，平整，不应有沉陷。
电缆沟道施工方案
SJSB3 一般施工方案（措施）报审表一般施工方案（措施）报审表工程名称：兴桥110kV变电站新建工程编号：注本表一式份，由施工项目部填报,监理项目部、施工项目部各存份.中稍110kV变电站新建工程电缆沟道施工方案兴桥110kV变电站新建工程项目部二0一四年七月批准：年月日审核：年月日编制: 年月日兴桥110kV变电站新建工程电缆沟道施工方案一、编制依据1．兴桥110kV变电站新建工程站内电缆沟施工图(江西南昌供电设计院）2．《建筑地基基础工程施工质量验收规范》（GB 50202-2002）3．《混凝土结构工程施工及验收规范》（GB 50204—2002(2011年版））4．《砌体结构工程施工质量验收规范》（GB 50203—2011）5．《110kV－1000kV变电(换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2008）6．《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248-2008）7．《国家电网公司输变电工程施工工艺示范手册》-2012版8．《国家电网公司输变电工程施工工艺示范》光盘—2012版9．《国家电网公司输变电工程工艺标准库》—2012版10．《国家电网公司输变电工程典型施工方法》—基建质量〔2011〕 78 号11．兴桥110kV变电站施工组织设计12．兴桥110kV变电站新建工程安全文明施工实施细则13．兴桥110kV变电站新建工程质量通病防治措施二、工程概况本工程电缆沟道总长共有271m，其中800×600钢筋混凝土电缆沟道12m；800×600室外电缆沟道249 m； 1000×1000室外电缆沟道10m。
（具体位置详见站区总平面布置图）。
三、人员机械安排项目部人员：测量工李永红，材料员邹小红，技术负责人陈明林，质量负责人高翔，专职安全员丁涛，水电工黄成象。
班组人员：全站电缆沟道的施工安排普工6人,泥工2人，木工2人，钢筋工2人负责；机械：挖机一部、铲车一部、自落式搅拌机一台、小四轮运输车一部、手推翻斗车五部、插入式振动棒四台、木工多用机床一部、钢筋调直机一台、交流电焊机一台、钢筋弯曲机一台、钢筋切断机一台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.XXXXXXXX路（XXXXX--XXX）建设工程（电缆沟工程）监理细则编制：审批：洛阳市永安建设监理有限公司第三监理部2014年06 月09 日目录一、工程概况二、专业工程内容及主要特点三、监理目标四、监理依据五、主要施工工艺流程六、监理工作的控制要点七、监理工作主要方法及措施一、工程概况：1、工程项目名称：XXXXXX建设工程2、工程地点：XXXXXXXXX3、建设单位：XXXXXX4、监理单位：XXXXXXXXXXXX5、施工单位：XXXXXXXXXXXXXXX8、工程内容简介：XXXXXXXX路（XXXXX—XXXXXXXXXXXX）建设工程，西起XXXXXXXX，东至XXXXXXX，道路设计长度569.378米。
根据电力需求全线布置电力管道。
二、专业工程内容及主要特点：电力管沟工程:根据电缆入地要求，结合周边环境，全线设计电力电缆埋管。
电力埋管位于道路南侧，电力埋管管中距道路红线0.7米，电力电缆埋管采用15根Φ150玻璃钢夹砂管。
电缆小型直通井做法见07SD101-8-17,电缆小型三通井做法见07SD101-8-42，电缆小型四通电缆井做法见07SD101-8-58，电力电缆井净深H=1.9米。
车行道下的检查井井盖采用球墨铸铁双层井盖，承载能力满足GB/T23858-2009《检查井盖》D400等级要求，人行道和绿化带下的检查井井盖选用聚乙烯高强符合双层井盖，承载能力满足GB/T23858-2009《检查井盖》C250（人行道）和B125（绿化带）等级要求。
过路预留管采用15根Φ150或6根Φ150玻璃钢夹砂管。
预埋过路管敷设至对面道路红线外1米处，终点做检查井，电缆沟预留井参照07SD101-8 P20。
部分过路预留仅预留管道至道路施工范围线，终点临时封堵，不做检查井。
本工程所有外露金属构配件及管件均要求做良好接地，接地电阻要求R≤4欧，电缆管全线设1根-40*4镀锌扁钢作为水平接地（最小覆土1米）。
每个电缆井底打一根L50*5*2500mm的镀锌角钢做垂直接地体，要求与水平接地可靠连接。
接地做法详见《接地装置安装》（03D501-4）,所有外露铁件做热镀锌处理，所有焊缝除渣后刷两道防锈漆，两道灰色调和漆。
三、监理目标：采取切实有效措施，以期实现施工及监理合同确定的工程进度、质量、安全目标。
质量合格，安全事故为零，进度满足合同要求。
以质量预控为重点，突出关键项目，遵循“预防为主、动态管理、跟踪监控”的方法，对工程项目施工全过程实施质量控制，切实保证工程质量。
四、监理依据：1、《中华人民共和国建筑法》2、《中华人民共和国招标投标法》3、《中华人民共和国合同书》4、《工程建设质量管理条例》6、《建设工程监理规范》GB50319—20137、本项目建设监理合同8、《地沟与盖板》（02J331）；9、《电力工程电缆设计规范》（ GB 50217-2007）；10、《接地装置安装》（03D501-4）；11、《城市中低压配电网改造技术导则》（DL/T599-2005）；12、《电力电缆井设计与安装》（07SD101-8）；13、《砌体工程施工及验收规范》（GB50203-2011）；14、《混凝土结构工程施工及验收规范》（GB50204-2002,2011版）；15、《电气装置安装电缆线路施工及验收规范》（GB50168-2006）；16、《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）17、与本工程有关的设计、材料供货、工程施工方面的合同、协议及其附件18、经过批准的设计文件（含设计变更、工程洽商）、图纸及其说明19、招、投标文件（含补遗书）五、主要施工工艺流程1、明挖电力检查井工艺流程测量放线→基坑开挖→高程、中线复测→玻璃钢夹砂管安装→固定→浇筑混凝土→混凝土养护→分层夯实回填。
六、监理工作的控制要点：1、依据图纸复核检查井、管线中心线、边线、槽底标高须符合设计图纸要求；2、土方开挖，槽底验收；3、按照设计图纸和规范对进场管线及热镀锌件进行验收；4、按照设计及规范检查验收钢筋规格、尺寸、根数、间距及保护层厚度；5、检查模板支撑结构及各种预留口位置尺寸、预埋件位置是否准确；6、检查商品混凝土标号、防水等级相关质量保证资料；现场检查商混塌落度并留置混凝土试块，侧墙浇筑前检查止水条是否安装就位。
按旁站方案进行混凝土浇注过程旁站，督促总包安全、技术人员及时到位，工人规范操作确保混凝土浇筑质量，监督养护及成品保护情况；7、管线垫层、包封用混凝土标号及宽度、厚度检查；管子连接胶圈检查、接口错位距离检查；整体混凝土包封现场浇注过程旁站；8、接地装置安装检查，材料、焊接及接地电阻必须符合设计要求；9、管线拉通试验；接地电阻测试。
10、检查集水井井箅安装及底面坡度，检查爬梯、挂架等井内附属设施；11、检查井脖、井圈、井盖是否符合设计要求。
并针对井口位于步道或绿化带检查井口高程尺寸。
七、监理工作主要方法及措施：（一）总体要求：认真熟悉施工图纸、设计说明和及有关技术资料，了解拟施工工程的主要特点、设计意图、工艺与具体的技术质量要求，事前发现和减少图纸设计上的“错、漏、碰、缺”，将影响工程施工、各分部及各专业图纸间的矛盾之处，尽可能提早发现，消灭图纸中的质量隐患，防患于未然。
由于多单位出图，对于可能出现的管线交叉冲突的地方要先行给予解决。
对重大分项工程和关键部位的特殊技术，应着重复核其是否能满足施工要求。
开工前，严格审查施工单位编制的《施工组织设计》（施工方案），其重点是施工质量、施工进度等方面的控制，以及安全、环保、文明施工、交通管理等措施是否到位、合理，并可以被付诸实施。
工程实施中遇到雨季及冬季施工，施工单位要编制专项方案，以确定对质量控制、进度控制和施工安全的具体措施。
同时，由于现场的作业面多，多工种的交叉作业，要求施工单位做好自己的成品保护工作和对其它单位施工项目的成品保护工作。
要对施工节点时限和各交叉施工工序进行合理安排，优化施工方案及措施，在确保施工安全和工程质量的前提下，争取加快施工进度。
同时，要做好全方位的监理控制与协调，将安全、环保、文明施工、交通管理同工程质量、工程进度等方面的控制相结合，使监理工作和服务工作始终处于受控状态。
进入雨季施工前，现场的临时雨水管道要保证畅通，具备排放条件。
对于受雨季施工影响较大的土方开挖、回填等工作，应尽量避开雨季、冬季来完成。
施工过程中，施工单位要严格按《建设工程监理规范》GB50319—2013组织各项施工及报验工作。
监理单位要以计量支付控制权为保障手段。
如果施工单位的工作没有达到合同规定的质量要求，或者没有向监理履行报验手续或资料不齐备，监理单位均可拒绝在支付凭证上签字。
对于未经监理现场计量或签认的工程变更洽商，监理单位也可拒绝在支付凭证上签字。
施工期间把安全施工管理工作纳入监理工作的重点环节。
管线施工，开挖沟槽较深，安全工作尤为重要。
因而，要监督施工单位确保合同工期内无重大安全事故。
常见要求如下：⑴土方开挖时，必须按有关规定设置沟槽边护拦、夜间照明灯及指示红灯等设施，并按需要设置临时道路；⑵挖槽时，不宜扰动天然地基，凡在其他管线施工后的回填土上所做的基础，其夯实系数不应低于0.95，基槽低的高程允许偏差±10mm，开挖后发现有垃圾的部位，应将垃圾清理后并做回填处理。
设施施工后的回填土处设计有特殊要求外，填土中不得有垃圾和有机物。
其密度为0.90.⑶挖槽时，不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m；⑷电缆井防水要求较高，井壁内外和盖板、基础结合的防水抹面务必施工到位。
对于有地下水位高的路段，应先人工降低水位至沟槽低以下0.5米，后进行沟槽开挖。
⑸放管时要注意施工人员安全，防止砸伤；⑹施工过程中，要全力保证区域内原有管线的正常使用，不得挖坏电缆、通讯、燃气、给水等管线，防止出现重大安全隐患；在开工前要对地上和地下各种管线基本情况搞清楚，不可盲目施工，要求施工单位在不能使用施工机械的地方坚决禁止使用施工机械；⑺重视施工现场的消防安全保卫工作，消除火灾隐患，保证现场临时消防设备的正常使用。
（二）对施工单位资质、质保体系、安全保证及运行的要求：1、施工单位应具备同类工程的施工经验，有健全的质保体系，逐级建立质量责任制，明确各部门各工种、各岗位的质量责任，要求施工单位的资质和管理能力与承包工程项目大小和技术要求相适应，具备资格的项目经理要对工程项目全面负责，专业技术负责人要具有工程师以上的职称，具备相应资质和能力。
2、所配备工程技术人员的资质和数量与有关管理规定相适应。
施工管理和操作人员：专业工长、质检员、测量员、电工、电焊工、试验员、资料员、安全员等应持有主管部门核发的岗位合格证，持证上岗。
3、建立质量责任制：施工单位要做好分级的质量管理，各负其责。
重点要求是：属隐蔽工程及试验的项目，需经设计、监理、建设单位共同签字认可（监督站或管理单位指定的项目还需由其现场验收及签认，如热力管道试压冲洗等），方可进行下道工序。
分项完成后在施工单位自检合格的基础上，填写工程报验单请监理验收。
施工质量不合格者，由监理单位给施工单位发不合格项通知责成改正，上道工序验收不合格，不得进行下道工序。
由于后来才发现某种原因造成的质量问题，监理工程师有权要求对已覆盖的工程进行剥落检查。
4、建立采购责任制：采购方应对其所采购的原材料和设备质量负责。
施工单位技术负责人应掌握设计要求和现场实际安装条件，外加工订货时向供货单位提出具体的技术要求，进场后按有关规定进行检验、试验，合格后向监理单位报验，未经监理验收或验收质量为不合格产品严禁使用于工程中。
5、施工单位应由具备资质的专门人员负责施工技术资料的管理工作，按照《市政基础设施工程资料管理规程》DB11/T 808-2011及市档案馆的要求，做到资料内容齐全，真实准确，并随工程的进展同步完成。
监理人员将随时检查和督促施工单位资料收集、签认、整理和归档工作。
6、施工单位现场质量管理体系应与其合同约定及投标文件保持一致，如有重大调整，应实现征得建设单位许可。
7、建立安全责任制：施工单位要建立健全安全管理体制，要求做到：⑴施工单位的资质证书和人员证件要齐备，主要包括有效期内的安全生产许可证、安全管理制度，安全管理体系框图、安全技术措施（包括施工单位保护地下管线的措施）、施工安全员及特种作业人员（垂电气焊接作业、起重机械安装拆卸工）的上岗证（上岗证复印件必须清晰并加盖复印单位公章）。
8、应按其施工合同约定的时间开工，不需办理开工及监督备案手续，但要注意自来水公司、热力公司、燃气公司、供电局等会以管理单位（质控）的角度参与，监理要积极配合，如提出要求，应认真督促整改（如热力公司要对一次水、二次水的系统试压及冲洗进行查验等）。
