一种罐底称自动称量装置[实用新型专利]

一种罐底称自动称量装置[实用新型专利]

专利名称:一种罐底称自动称量装置专利类型:实用新型专利
发明人:王昌岭,赵杰,马镇,李琦
申请号:CN201820412642.6
申请日:20180326
公开号:CN208206275U
公开日:
20181207
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种罐底称自动称量装置,所述牛奶发酵罐的底面由四根支腿支撑固定,四根所述的支腿的底端设置在方管框架内,所述方管框架内侧连接拐角位置处焊接连接弧形板,所述弧形板套设在相应的支腿上,且与支腿之间固定焊接连接,所述方管框架上且位于每一根支腿的一侧均焊接设有安装板,所述安装板上固定安装设置称重传感器,所述牛奶发酵罐的右侧外壁上安装设有控制柜箱,所述控制柜箱与称重传感器相电性连接。

采用本技术方案,其结构简单,安装方便,称重测量准确性较高,四根支腿位置处的独立的称重传感器可以获得四组称重数据,使得称重误差性降低。

申请人:安徽曦强乳业集团有限公司
地址:235000 安徽省淮北市凤凰山经济开发区凤翔路1号
国籍:CN
代理机构:安徽力澜律师事务所
代理人:王际复
更多信息请下载全文后查看。

一种实时检测散装粮堆粮食储藏状态的系统及方法[发明专利]

一种实时检测散装粮堆粮食储藏状态的系统及方法[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710124898.7(22)申请日 2017.03.03(71)申请人 广汉市蜀汉粮油机械有限公司地址 618300 四川省德阳市广汉市南昌路二段75号(72)发明人 吴峡 温贤海 (74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 徐金琼 刘东(51)Int.Cl.H04L 29/08(2006.01)H04N 7/18(2006.01)G01D 21/02(2006.01)(54)发明名称一种实时检测散装粮堆粮食储藏状态的系统及方法(57)摘要本发明公开了一种实时检测散装粮堆粮食储藏状态的系统及方法,解决现有技术中在收获后至加工处理之间的一段时间内,由于无法快速掌握粮食的物理与生物特性指标,从而无法实时监控粮食的储存和运输状态的技术缺陷,属于粮食储藏技术领域。

本发明包括现场数据采集模块、后台信息分析与控制模块和网络模块。

本发明用于实时监测粮食的储存状态。

权利要求书3页 说明书8页 附图3页CN 106921739 A 2017.07.04C N 106921739A1.一种实时检测散装粮堆粮食储藏状态的系统,其特征在于,包括;现场数据采集模块(1):用于采集被检测散装粮堆表面的任意点与所设现场数据采集模块(1)之间的距离、散装粮堆表面多点的温度、气体成分、散装粮堆的影像和被检测点进行数据采集时对应的旋转角度信息;后台信息分析与控制模块(2):用于控制和接收现场数据采集模块(1)采集的信息,并用于计算、分析被检测散装粮堆的堆高、体积、重量、温度分布状态和气体分布状态,显示计算、分析的结果和现场数据采集模块(1)采集的信息;网络模块(3):用于后台信息分析与控制模块(2)接收现场数据采集模块(1)采集的信息以及传递对现场数据采集模块(1)的运行指令信息。

2.根据权利要求1所述的一种实时检测散装粮堆粮食储藏状态的系统,其特征在于,所述现场数据采集模块(1)包括:测距传感模块(4):用于以非接触方式精确测量被测散装粮堆表面任意点与测距传感模块(4)之间的距离信息;测温传感模块(5):用于以非接触方式测量被测散装粮堆表面任意点的实时温度信息;影像信息采集模块(6):用于采集被测散装粮堆的影像信息;气体成分检测模块(7):用于检测被测散装粮堆表面的气体成分信息,即测量散装粮堆表面气体中的H2O、O2、CO和CO2;云台(9):用于安装测距传感模块(4)、测温传感模块(5)和影像信息采集模块(6),并采集被检测点进行数据采集时对应的旋转角度信息;发送模块(8):用于发送测距传感模块(4)、测温传感模块(5)、影像信息采集模块(6)、气体成分检测模块(7)和云台(9)采集的数据信息;基座(10):用于安装云台(9)和气体成分检测模块(7)。

旋转式散粮器的制造和使用方法[发明专利]

旋转式散粮器的制造和使用方法[发明专利]

专利名称:旋转式散粮器的制造和使用方法专利类型:发明专利
发明人:王俊斗
申请号:CN02104950.5
申请日:20020318
公开号:CN1445150A
公开日:
20031001
专利内容由知识产权出版社提供
摘要:本发明公开了一种旋转式散粮器的制造和使用方法。

利用电机带动立轴上面固定的圆桶旋转产生的离心力使与圆桶侧面对称安装成一体的溜槽,把粮食通过圆桶下部的孔道再通过溜槽把粮食抛撒向储粮仓内壁之后再自然滑落,这样反向流淌向粮仓中心的粮食的透气性和纯洁性却得到了极大提高,该方法能为避免因粮仓内含有害杂质过于集中在仓中心而常常诱发仓内粮食的发烧、发霉创造了有利条件,为降低储粮成本创造了条件。

申请人:王俊斗
地址:024500 内蒙古自治区赤峰市翁牛特旗农业银行
国籍:CN
更多信息请下载全文后查看。

一种粉体包装用称重装置

一种粉体包装用称重装置

本实用新型公开了一种粉体包装用称重装置,包括传送带、机架、升降组件和下料件,其中传送带水平设置,且传送带的框架一端顶部竖直向上对称固定有两个机架,且两个机架之间位于顶部的位置设置有下料件,下料件包括用于储存粉料的料斗和托板,托板水平固定在两个机架的顶面上,且托板上竖直固定有料斗,料斗的底端竖直向下贯穿托板连通固定有灌装嘴。

本实用新型克服现有粉料灌装时袋口与灌装嘴之间存在间隙,粉体灌装时,粉体下落中带动袋内的空气流动,粉尘被空气携带飘出灌装袋,飘散在空气中污染空气,灌装完成后缺少专用传送装置对灌装后的包装袋转运出灌装点,需要人力进行搬运灌装后的包装袋,转运效率较低的问题。

1、一种粉体包装用称重装置,其特征在于:包括传送带(1)、机架(2)、升降组件(3)和下料件(4),其中传送带(1)水平设置,且传送带(1)的框架一端顶部竖直向上对称固定有两个机架(2),且两个机架(2)之间位于顶部的位置设置有下料件(4),所述下料件(4)包括用于储存粉料的料斗(41)和托板(44),所述托板(44)水平固定在两个机架(2)的顶面上,且托板(44)上竖直固定有料斗(41),所述料斗(41)的底端竖直向下贯穿托板(44)连通固定有灌装嘴(42),所述两个机架(2)之间位于下料件(4)的下方竖直可升降安装有升降组件(3)。

2、根据权利要求1所述的一种粉体包装用称重装置,其特征在于,所述灌装嘴(42)上套设有气囊环(43),且气囊环(43)的内壁固定在所述灌装嘴(42)的外壁上。

3、根据权利要求1所述的一种粉体包装用称重装置,其特征在于,所述升降组件(3)包括水平设置的孔框(31)、滑框(33)和卡框(36),其中孔框(31)水平设置在两个机架(2)之间,且孔框(31)的顶面两侧均水平开设有滑槽(32),且滑槽(32)中水平滑动安装有滑框(33),所述孔框(31)的顶面正上方固定有卡框(36)。

4、根据权利要求3所述的一种粉体包装用称重装置,其特征在于,所述孔框(31)的底面上水平固定有开合油缸(35),且开合油缸(35)的输出端连接在滑框(33)的一端,所述孔框(31)上水平转动连接有多根导辊(34)。

一种粮仓料位检测装置[实用新型专利]

一种粮仓料位检测装置[实用新型专利]

专利名称:一种粮仓料位检测装置
专利类型:实用新型专利
发明人:王文武,王婷,张天宇,徐磊,方红雨,李晓辉申请号:CN201721627471.0
申请日:20171129
公开号:CN207502026U
公开日:
20180615
专利内容由知识产权出版社提供
摘要:本实用新型涉及电子检测技术领域,具体涉及一种粮仓料位检测装置,包括主控模块、光敏电阻电路模块、通信模块、显示模块、报警模块和电源模块,所述主控模块以ATmega128单片机为核心,所述光敏电阻电路模块包括8个模拟多路复用开关芯片74HC4067和光敏电阻电路,且光敏电阻电路包括参考电阻和光敏电阻,所述通信模块包括SPI、485和TTL串行口接口电路,所述显示模块使用串口液晶屏,本实用新型设计的粮仓料位检测装置,通过将光敏电阻作为非接触开关使用,制定了装置安装、布线、检测规则,采取了一系列硬件和软件上可靠数据检测措施、提出了基于该装置的双机联合检测方法,极大的保障了粮仓储粮安全,具有很大实用、应用价值。

申请人:安徽大学
地址:230601 安徽省合肥市经济技术开发区九龙路111号
国籍:CN
代理机构:北京和联顺知识产权代理有限公司
代理人:赵宇
更多信息请下载全文后查看。

【CN210079336U】一种便于清洗的配料罐【专利】

【CN210079336U】一种便于清洗的配料罐【专利】

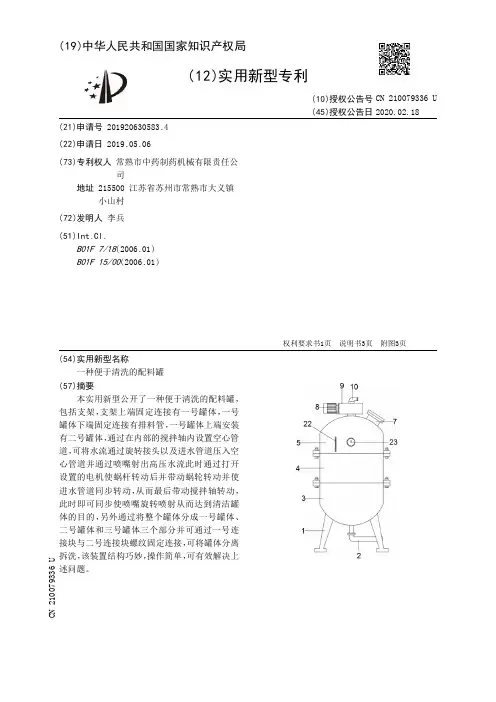

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920630583.4(22)申请日 2019.05.06(73)专利权人 常熟市中药制药机械有限责任公司地址 215500 江苏省苏州市常熟市大义镇小山村(72)发明人 李兵 (51)Int.Cl.B01F 7/18(2006.01)B01F 15/00(2006.01)(54)实用新型名称一种便于清洗的配料罐(57)摘要本实用新型公开了一种便于清洗的配料罐,包括支架,支架上端固定连接有一号罐体,一号罐体下端固定连接有排料管,一号罐体上端安装有二号罐体,通过在内部的搅拌轴内设置空心管道,可将水流通过旋转接头以及进水管道压入空心管道并通过喷嘴射出高压水流此时通过打开设置的电机使蜗杆转动后并带动蜗轮转动并使进水管道同步转动,从而最后带动搅拌轴转动,此时即可同步使喷嘴旋转喷射从而达到清洁罐体的目的,另外通过将整个罐体分成一号罐体、二号罐体和三号罐体三个部分并可通过一号连接块与二号连接块螺纹固定连接,可将罐体分离拆洗,该装置结构巧妙,操作简单,可有效解决上述问题。

权利要求书1页 说明书3页 附图3页CN 210079336 U 2020.02.18C N 210079336U权 利 要 求 书1/1页CN 210079336 U1.一种便于清洗的配料罐,其特征在于:包括支架(1),所述支架(1)上端固定连接有一号罐体(3),所述一号罐体(3)下端固定连接有排料管(2),所述一号罐体(3)上端安装有二号罐体(4),且所述一号罐体(3)上端两侧与二号罐体(4)下端两侧均固定连接有一号连接块(17),所述二号罐体(4)上端安装有三号罐体(5),所述二号罐体(4)上端两侧与三号罐体(5)下端两侧均固定连接有二号连接块(18),所述三号罐体(5)上一侧安装有进料口(7),所述三号罐体(5)上且位于中间安装有连接管道(13),所述连接管道(13)上端固定连接有连接仓(9),所述连接仓(9)一侧安装有电机(8),所述连接仓(9)内安装有蜗杆(6),所述电机(8)输出端穿过连接仓(9)与蜗杆(6)固定连接,所述连接仓(9)内安装有进水管道(12),所述进水管道(12)上且位于中间固定安装有蜗轮(11),且所述蜗轮(11)与蜗杆(6)啮合连接,所述进水管道(12)上端转动连接有旋转接头(10),所述进水管道(12)下端穿过连接仓(9)至连接管道(13)内,所述进水管道(12)下端固定连接有搅拌轴(14),所述搅拌轴(14)内安装有空心管道(15),且所述空心管道(15)与进水管道(12)固定连接,所述搅拌轴(14)外侧等距均匀固定连接有若干搅拌杆(16),所述搅拌轴(14)上等距均匀开凿有若干槽口(20),所述搅拌轴(14)外侧等距均匀安装有喷嘴(19),且所述喷嘴(19)通过槽口(20)与空心管道(15)连接。

【CN209583106U】一种用于粮食入仓的缓冲装置【专利】

【CN209583106U】一种用于粮食入仓的缓冲装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920335218.0(22)申请日 2019.03.18(73)专利权人 郑州科技学院地址 450000 河南省郑州市二七区马寨经济开发区学院路1号(72)发明人 王雪峰 贾华坡 李路可 苏华礼 (74)专利代理机构 北京卓恒知识产权代理事务所(特殊普通合伙) 11394代理人 张权(51)Int.Cl.B65G 69/16(2006.01)(54)实用新型名称一种用于粮食入仓的缓冲装置(57)摘要本实用新型涉及一种用于粮食入仓的缓冲装置,有效的解决了大米在经输送机输送至粮仓过程中易碎的问题;其解决的技术方案是包括置于粮仓内部和粮食输送机相连的导向板,所述的导向板另一端固定连通有外壳,所述的外壳内左侧壁左右滑动连接有上弧度板,所述的上弧度板下方设置有左右滑动连接外壳内右侧壁的下弧度板,所述的上弧度板、所述的下弧度板和外壳之间均设置有缓冲弹簧,所述的下弧度板下端设置有和外壳连通的螺旋管;本实用新型结构简洁,多级缓冲有效的减缓了大米的受到的冲击力,同时制造成本低廉,便于制造和大规模推广。

权利要求书1页 说明书4页 附图3页CN 209583106 U 2019.11.05C N 209583106U权 利 要 求 书1/1页CN 209583106 U1.一种用于粮食入仓的缓冲装置,其特征在于,包括置于粮仓内部和粮食输送机相连的导向板(1),所述的导向板(1)另一端固定连通有外壳(2),所述的外壳(2)内左侧壁左右滑动连接有上弧度板(3),所述的上弧度板(3)下方设置有左右滑动连接外壳(2)内右侧壁的下弧度板(4),所述的上弧度板(3)、所述的下弧度板(4)和外壳(2)之间均设置有缓冲弹簧(5),所述的下弧度板(4)下端设置有和外壳(2)连通的螺旋管(6)。

2.根据权利要求1所述的一种用于粮食入仓的缓冲装置,其特征在于,所述的外壳(2)包括和所述的导向板(1)连通的上部通道(7),所述的上弧度板(3)和所述的下弧度板(4)均设置在上部通道(7)内,所述的上部通道(7)下端固定连通有下部仓(8),所述的螺旋管(6)和所述的下部仓(8)连通。

【CN209396068U】散料秤【专利】

【CN209396068U】散料秤【专利】
7 .根据权利要求1所述的散料秤,其特征在于:所述第一排料槽(20)的横截面积大于所 述第一挡板(18)的横斜面积。
2
CN 209396068
技术领域 [0001] 本实用新型属于散料包装秤技术领域,具体涉及散料秤。
背景技术 [0002] 电子包装秤可以按物料的种类分为重力闸门型,螺旋型,皮带型三类,衡量一台电 子包装秤好坏的功能参数有安稳性,线性精确性,重复精确性,灵敏度。 [0003] 中国专利(专利号:CN201721526205 .9,公开了皮带给料双无斗式定量包装秤)该 专利的 储料腔内还设置有锥形滤网 ,锥形滤网底部设置有封板 ,锥形滤网 和封板所围区域 为 第二集尘 腔 ,第一集尘 腔 和第二集尘 腔通过排尘管连通 ,本实 用新型构思巧妙 ,操作简 便,解决了现有技术中定量包装秤结构简单,装袋时粉尘溢出量大,影响工作环境的技术问 题,但存在一定问题。 [0004] 现有的技术存在以下问题: [0005] 1、原有散料秤在使用过程中无法随时调节排料速度,在使用不同型号的包装袋 时,由于包装袋粗细不等,若排料速度不可控制,会造成装袋不均匀; [0006] 2、原有散料秤,在对物料进行装袋后,由于包装袋的多为麻袋,在输送机上移动的 过程中可能会出现倾倒现象 ,若在未封口之前倾倒会造成包装袋中的 物料洒出 ,即便物料 袋被封口后倾倒,由于袋内物料重量较重,再次将其托起,也会比较费力。
代理人 李海霞
(51)Int .Cl . B65B 1/04(2006 .01) B65B 1/32(2006 .01) B65B 43/42(2006 .01)
(10)授权公告号 CN 209396068 U (45)授权公告日 2019.09.17
( 54 )实用新型名称 散料秤
( 57 )摘要 本实用新型属于散料包装秤技术领域,尤其

【CN209961566U】一种饲料试验均分装置【专利】

【CN209961566U】一种饲料试验均分装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920587127.6(22)申请日 2019.04.26(73)专利权人 江苏中煤长江生物科技有限公司地址 221004 江苏省徐州市经济开发区金水路16号(72)发明人 吕鑫 姬红波 赵志刚 (74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 王小燕(51)Int.Cl.G01N 1/28(2006.01)(54)实用新型名称一种饲料试验均分装置(57)摘要本实用新型公开了一种饲料试验均分装置,包括顶托和底架,所述的顶托可从所述的底架上拆除,所述的底架包括两个相对设置的支腿,所述的支腿之间设有连接横杆,所述的连接横杆的两侧均设有用于防护所述顶托的防护架,所述的顶托设置在所述防护架之间,所述的顶托下方设有交错排列的均分漏槽,所述的均分漏槽设置在所述连接横杆的两侧,所述连接横杆两侧的均分漏槽数目相同,所述顶托的两侧设有把手。

本实用新型的优点在于:对于饲料样品的均分效果好,两侧交错排列的均分漏槽可以将饲料样品进行均分,顶托和底架之间可以拆卸,使用方便,防护架可以避免顶托摇晃,使用状态更稳定,把手的设计方便将顶托进行脱离。

权利要求书1页 说明书2页 附图1页CN 209961566 U 2020.01.17C N 209961566U权 利 要 求 书1/1页CN 209961566 U1.一种饲料试验均分装置,其特征在于:包括顶托和底架,所述的顶托可从所述的底架上拆除,所述的底架包括两个相对设置的支腿,所述的支腿之间设有连接横杆,所述的连接横杆的两侧均设有用于防护所述顶托的防护架,所述的顶托设置在所述防护架之间,所述的顶托下方设有交错排列的均分漏槽,所述的均分漏槽设置在所述连接横杆的两侧,所述连接横杆两侧的均分漏槽数目相同。

2.根据权利要求1所述的一种饲料试验均分装置,其特征在于:所述顶托的两侧设有把手。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920520240.2
(22)申请日 2019.04.17
(73)专利权人 日照港集团岚山港务有限公司
地址 276808 山东省日照市岚山区圣岚路1

(72)发明人 陈占团 王苗苗 丁刚 王凯
(74)专利代理机构 深圳市千纳专利代理有限公
司 44218
代理人 张玉翠 卜祥奎
(51)Int.Cl.
B65D 90/00(2006.01)
(54)实用新型名称
散粮称缓冲罐观察口
(57)摘要
一种散粮称缓冲罐观察口,涉及散粮装卸作
业系统中散粮称缓冲罐的附属装置,特别涉及一
种散粮称缓冲罐观察窗口。

其特征在于,散粮称
缓冲罐观察口上设置有观察窗,观察窗由透明材
质制作而成;所述观察窗的两侧设置有滑槽,滑
槽的两端设置有挡板;所述滑槽内设置有防护
板,防护板的两侧设置有滑边,滑边与滑槽相适
配,防护板沿滑槽滑动运动;所述防护板的侧边
设置有手柄。

因此,本实用新型具有能够直观发
现内部物料流动性是否正常,有效避免缓冲罐物
料积多的积极效果。

权利要求书1页 说明书2页 附图4页CN 210084066 U 2020.02.18
C N 210084066
U
权 利 要 求 书1/1页CN 210084066 U
1.一种散粮称缓冲罐观察口,其特征在于,散粮称缓冲罐观察口上设置有观察窗(1),观察窗(1)由透明材质制作而成;所述观察窗(1)的两侧设置有滑槽(3),滑槽(3)的两端设置有挡板(4);所述滑槽(3)内设置有防护板(2),防护板(2)的两侧设置有滑边,滑边与滑槽(3)相适配,防护板(2)沿滑槽(3)滑动运动;所述防护板(2)的侧边设置有手柄(5)。

2.根据权利要求1所述的散粮称缓冲罐观察口,其特征在于,所述防护板(2)的宽度等于或大于观察窗(1)的宽度,滑槽(3)的长度等于或大于防护板(2)的宽度与观察窗(1)的宽度之和。

2。
