测井地质学-构造
测井地质学知识点
第二章测井层序地层分析
第二节层序地层单元及其测井特征
一、基本术语：体系域、低位域、海侵域、高位域、陆架边缘体系域等二、体
系域
1.类型：低位域、海侵域、高位域、陆架边缘体系域
2.低位域：陆棚坡折和深水盆地沉积背景、斜坡构造背景、生长断层背景下的低位域组成
3.海侵域：以沉积作用缓慢、低砂泥比值，一个或多个退积型准层序组为特征、主要沉积体系类型
4.高位域：沉积物供给速率常＞可容空间增加的速率，形成了向盆内进积的一个或多个准层序组，底部以下超面为界，顶部以I型或n型层序界面为界特征；主要沉积体系类型
5.陆架边缘体系域：以一个或多个微弱前积到加积准层序组为特征，准层序组朝陆地方向上超到n型层序边界之上，朝盆地方向下超到n层序边界之上。
三、湖平面变化与层序结构
1.湖平面变化与体系域
2.层序结构类型及特征：一分层序、二分层序、三分层序、四分层序
第三节测井地层地层分析方法
一、基本术语：基准面、基准面旋回、分形
二、一般工作流程
1.测井一地震一生物等时地层格架建立
2.关键层序界面识别
3.研究区测井一地质岩相知识库的建立
4.关键井的岩相识别、重建岩相序列
5.建立多井关键性剖面
6.预测油气分布
三、单井测井层序分析方法
1.测井资料预处理
2.沉积旋回分析：旋回性及旋回级次是沉积岩层重要的固有属性；旋回级
次分析：常规测井旋回分析、小波分析和地层累积方法等
3.沉积间断点识别：地层倾角测井--累计倾角交会图法、地层倾角测井-
- 累积水平位移交汇图法、地层倾角测井--倾角矢量图法、自然电位和
视电阻率组合法、声波时差响应法等
测井解释基础知识-概述说明以及解释
测井解释基础知识-概述说明以及解释
1.引言
1.1 概述
测井是石油工程中一项重要的技术手段，它通过使用特殊的工具和设备在钻井过程中获取井内的各种数据，以评估地下地层的性质和含油气性能。这些数据对于油气田的勘探、开发和生产起着至关重要的作用。
测井技术在油气勘探和开发中扮演着关键的角色。通过测井可以准确地了解油气藏中地层的性质，包括储集层的厚度、孔隙度、渗透率等。同时，测井数据可以获得地层的物理性质，如密度、声波速度、电阻率等，从而可以计算出地层的含油气饱和度和产能。
测井数据的获取方法包括电测井、声测井、密度测井、核磁共振测井等多种技术手段。这些测井工具可以通过装备在钻井井筒中的测井仪器进行数据采集。测井数据的获取主要依靠钻井过程中向井内发送的信号与地层反射或吸收的物理现象产生的信号之间的相互作用。
测井解释是对测井数据进行分析和解释的过程，以得出地层性质和含油气信息，并为油气田的开发提供决策依据。通过对测井数据的解释，可以确定油气藏的储量、底部流压、裂缝分布等重要参数，为决策者提供合理的勘探和开发方案。
总之，测井是一项通过获取井内数据进行地层评价的重要技术。它对于优化勘探开发策略，提高油气田的产能和经济效益具有重要意义。测井解释作为测井技术的核心环节，为油气田的勘探与开发提供科学依据，为石油工程的发展做出了重要贡献。
1.2文章结构
1.2 文章结构
本文按以下结构进行组织和讨论：
（1）引言：首先介绍本文的背景和目的，概述测井解释的基本概念和重要性。
（2）正文：本部分将详细介绍测井的定义和作用，以及获取测井数据的方法。其中，关于测井的定义和作用部分，将探讨测井在勘探和开发油气田中的重要作用，以及其对油气储层评价和井筒工程的意义。关于测井数据的获取方法部分，将介绍目前常用的测井工具及其原理，如电测井、声波测井、核子测井等。
测井地质学复习
测井地质学复习
1.所有的测井方法、标准代码、单位、测量要求环境、设计/开发的物理基础、
分辨率、主要地质应用、影响因素。以表格或系统陈述的方式。
举例：体积密度、井壁电成像FMI
2.裂缝的主要测井响应特征。
答：
第一类，常规测井响应：
1）井温测井
在裂缝处，泥浆侵入裂缝地层，导致地温下降，监测到的地温曲线出现低温严重偏低。
2）微侧向测井
微侧向测井采用贴井壁测量，探测深度较小，对裂缝敏感。在裂缝发育段，电阻率出现低阻异常，往往表现为以深侧向为背景的针刺状低阻突跳。
3）双侧向测井与微球形聚焦
由于深浅侧向探测深度有较大差别，在裂缝段表现为电阻率差异。分为正差异（LLD>LLS）和负差异（LLS
a．裂缝发育程度的影响：
经验表明，在裂缝发育段，深浅侧向均降低，而且浅侧向电阻率降低的更明显，产生正差异。裂缝越发育的地方，双侧向的正差异一般也越大。
b．裂缝角度的影响：
高角度缝、垂直缝的双侧向为正差异；
斜角缝或网状缝的双侧向不明显；
低角度缝、水平缝的双侧向较小的负差异，低阻尖峰。
c．流体性质的影响：
淡水钻井液作用下，当地层中流体为油气时，侵入带电阻率低于原状地层的电阻率，双侧向出现正差异。如果裂缝发育，则一般仍出现双侧向的正差异。而当地层中流体为水时，双侧向差异减小。
d．地应力集中的影响：
现代地应力集中段，岩石变致密，地层电阻率急剧上升，超过一般致密层的电阻率。在钻井过程中，地应力通过井眼释放，造成定向井壁坍塌，使浅侧向值显著降低，从而出现正差异。
4）补偿密度测井
补偿密度测井的目的是为了消除泥饼和井壁不平对密度测量的影响。在岩性致密、渗透性差、很难形成泥饼的井段，补偿密度测井的密度值可成为通过识别井壁不平情况间接反映裂缝发育的信息。
测井地质学-第二章(地层倾角测井)
明德笃志、博学创新
②②对对称称背背斜斜（（向向斜斜））倾倾角角矢矢量量模模式式
如果井钻在背斜的顶部，测到的地层倾 角很小，倾斜方位显示杂乱。 测 井 地 质 学
明德笃志、博学创新
③③不不对对称称背背斜斜倾倾角角矢矢量量模模式式 井钻遇的次序是缓翼一脊面一陡翼
③③ 不不 对对 称称 背背 斜斜
④在陡翼地层中，倾角稳定，倾角比缓 翼地层大，倾向与缓翼地层相反，矢量 图呈绿色模式。
③③不不对对称称背背斜斜
测 井 地 质 学
矢量模式组合为： 绿一蓝一红(反)一绿(反、大)
明德笃志、博学创新
其他构造的矢量图特征
④④平平卧卧褶褶皱皱
测 井
⑤⑤倒倒转转褶褶皱皱
明德笃志、博学创新
矢量图：
在1530米处，地层倾角为30° ，地层倾斜方位角：N45°E
0 10 20 30 70
测 1500
北
Biblioteka Baidu井 地
1510
质 1520
45
学 1530 西
°
1540
1550
1560 明德笃志、博学创新
南
例
80 90
东
矢矢量量图图的的颜颜色色模模式式分分类类
矢量图的地质解释是通过图上标出的许
测井地质学 资料
1.测井地质学：将测井资料同地质现象紧密结合起来，用测井手段来研究沉积学和地质
学等方面的问题，实现预测和圈定一定范围油气资源、最终达到查明油气分布规律的目的。
2.沉积相：为沉积环境及在该环境下形成的沉积物（岩）特征的综合。包含了沉积环境
和沉积特征两个方面内容。进一步划分为亚相、微相。
3.测井相:表示沉积物特征，并可使该沉积物与其它沉积物区别开的一种测井响应。
4.标准层：具有等时性，分布广泛、容易识别的岩性层或岩性界面、
5.烃源岩：能够生成石油和天然气，并能排出、聚集成工业油气藏的岩石，称为生油
（气）岩或烃源岩。
6.三角洲：在河流入海（湖）盆地的河口区，因坡度减缓，水流扩散，流速降低，逐将
携带的泥沙沉积于此，形成近于顶尖向陆的三角形沉积体，称为三角洲。
7.相序定律：只有现在看得到而彼此相邻的相或相区，才能在垂向上依次重叠而无间
断，这个定律在研究沉积相时有重要意义。相序定律强调垂向相序的连续性。
8.相标志：相标志，也叫做成因标志：把反映沉积环境条件的沉积岩（物）特征要素的
综合，相标志，也叫做成因标志。
9.沉积环境：是物理、化学、生物特征相对均匀的微环境及在该环境下形成的沉积物
（岩）特征的综合。
10.沉积模式：沉积模式或称相模式是指沉积相空间组合，它是在综合古代和现代沉积相
特征基础上，对沉积相特征的高度概括。
3、简述冲积扇测井特征。
冲积扇组成：可分为扇根、扇中辨状河道、扇端、侧翼四个亚相。
⑴扇根:
①泥石流沉积:为泥质支撑砾岩，大小混杂，分选性差，渗透性差，多期叠置、末期转化为稳流性泥石流甚至是洪水泥，因此向上渗透性变好，曲线特征为一套低幅反向齿形，齿中线上倾、平行，呈前积式幅度组合。
《测井地质学》第三章-井壁成像测井及解释
声波成像测井仪的技术指标
规格及技术指标 连接长度 重量 仪 器 参 数 最小井眼 最大井眼 最大压力 最大温度 井别 工 作 条 件 图 像 分 辨 率 扫描速度 1080 周/min 720 周/min 垂直 120 周/ft 60 周/ft 中心频率 测井速度 井眼覆盖率 水平 350kHz 320kHz 20ft/min 100% 500 点/周 / 10ft/min 100% 250 点/周 泥浆类型 4in(102mm) 17in(432mm) 20000psi(137.9Mpa) 400°F(204℃) 裸眼井或套管井 水基或油基 5.5in(139mm) 16in(406mm) 20000psi(137.9Mpa) 400°F(204℃) 裸眼井或套管井 水基或油基 关腿直径 CAST 156in(3.96m) 251b(113.8kg) 3.625in(92mm) STAR-Ⅱ(声波) 194.7in(4.71m) 270b(122.4kg) 3.625in(92mm)
王贵文：WANGGW@CUP.EDU.CN
成像测井解释评价方法
约束条件
Baidu Nhomakorabea
解释层次
层次1 图像直接解释
解释目标
假象图像剔除 典型地质现象初步解释 地层精细划分 岩性解释 孔洞发育带 取心井段图像标定 岩性—图像关系模式建立 未取心井段图像外推解释 构造研究 沉积学研究 储层研究
测井地质学
测井地质学
第一章绪论
1.测井地质学的基本含义：
以测井学、地质学和岩石物理学理论为指导，综合运用各种测井信息来解决地层学、沉积学、构造地质学、石油地质学以及油田地质学中的各种地质问题的一门学科。
2.主要研究内容：基础地质研究、石油地质研究、钻井和油藏工程地质研究。
（1）基础地质研究的首要任务是充分利用地质资料、测井资料和地震资料相配合进行地层层序划分和标定，建立区域统一的地层层序，确定沉积体系域，找出不同体系域的测井曲线相应，进行井间层序与体系域的分析.主要研究地层、地质构造、和测井沉积学。
（2）石油地质研究：研究生油岩，确定生油岩有机质含量和生烃潜力；研究盖层的封盖性能；进行储集层综合研究；进行油气藏静态、动态描述。（3）钻井和油藏工程地质研究：在油气田勘探和开发的生产实践中，将多种测井信息用于地震解释设计、钻井设计、油井压裂、试油过程中的泥浆配制、固井质量检查、套管的损伤和变形、油层保护等工程地质的研究，是测井地质研究的又一领域。
3.研究方法：测井地质学工作方法的核心是“地质刻度测井” ，或称“岩心刻度测井”，针对地质任务建立精细解释模型。
第二章倾角成像测井方法
1.测井资料地层对比：通过对相邻井的测井曲线进行分析，根据曲线形态的相似性，进行井与井之间地层追踪的过程。岩性对比方法，在开发中、
后期，随着开发的深入和井点的增加，测井曲线对比在地层对比中占有绝对
优势。测井曲线的形态特征是岩性、物性和所含流体的综合反映。主要用于：区域地层对比和油层对比（小层对比）。域地层对比：以区域地质研究为重点，在油区范围内对比大套地层，目的是确定地层层位关系。油层对比：以油层研究为重点，在一个油气藏范围内，对区域地层对比时的油层进行划分和对比，确定油气层主要关系。举例：利用标准层对比油层组，利用沉积旋回对比砂岩组，利用岩性和厚度对比单油层。
测井地质学 知识点
第二章测井层序地层分析
第二节层序地层单元及其测井特征
一、基本术语：体系域、低位域、海侵域、高位域、陆架边缘体系域等
二、体系域
1.类型：低位域、海侵域、高位域、陆架边缘体系域
2.低位域：陆棚坡折和深水盆地沉积背景、斜坡构造背景、生长断层背景下的低位域组成
3.海侵域：以沉积作用缓慢、低砂泥比值，一个或多个退积型准层序组为特征、主要沉积体系类型
4.高位域：沉积物供给速率常＞可容空间增加的速率，形成了向盆内进积的一个或多个准层序组，底部以下超面为界，顶部以Ⅰ型或Ⅱ型层序界面为界特征；主要沉积体系类型
5.陆架边缘体系域：以一个或多个微弱前积到加积准层序组为特征，准层序组朝陆地方向上超到Ⅱ型层序边界之上，朝盆地方向下超到Ⅱ层序边界之上。
三、湖平面变化与层序结构
1.湖平面变化与体系域
2.层序结构类型及特征：一分层序、二分层序、三分层序、四分层序
第三节测井地层地层分析方法
一、基本术语：基准面、基准面旋回、分形
二、一般工作流程
1.测井—地震—生物等时地层格架建立
2.关键层序界面识别
3.研究区测井—地质岩相知识库的建立
4.关键井的岩相识别、重建岩相序列
5.建立多井关键性剖面
6.预测油气分布
三、单井测井层序分析方法
1.测井资料预处理
2.沉积旋回分析：旋回性及旋回级次是沉积岩层重要的固有属性；旋回
级次分析：常规测井旋回分析、小波分析和地层累积方法等
3.沉积间断点识别：地层倾角测井--累计倾角交会图法、地层倾角测井--
累积水平位移交汇图法、地层倾角测井--倾角矢量图法、自然电位和
视电阻率组合法、声波时差响应法等
测井地质解释
核磁共振实验室
用井斜重摆测量井斜角DEV(δ)；井斜角就是井 轴与铅垂线间的夹角。用弧形电位器及铅锤来确 定井斜角：当井铅直时，电阻ROC=0，井斜角δ越 大，ROC就越大，用ROC上电位差大小来测量井斜 角δ 。
核磁共振实验室
用定位摆测量1号极板相对 于井眼方位的相对方位角 RB(β)。定位摆由于重力作 用 而 下 垂 ， 它 的 连 接 线 OD 为井轴截面上的倾斜线， OA 与 1 号 极 板 同 方 位 ， OA 与OD的夹角就是1号极板相 对方位角。相对方位角β越 大，电阻RAD也越大，根据 电阻RAD上的电位差大小可 测出I号极板相对方位角β 。
一、电成像测井核及磁共地振实质验应室 用
1、电成像测井概述
电 阻 率 成 像 测 井 最 早 于 20 世 纪 80 年 代 中 期 ，
Schlumberger公司推出了地层电阻率扫描测井仪 器，揭开了电阻率成像测井技术发展的新篇章。
到了90年代中期，电阻率成像测井已迅猛发展起
来，Schlumberger 公司、Atlas 公司、Halliburton 公司等几大国际测井公司都先后研制出了描述井 壁地层电阻率特征的微电阻率扫描成像测井仪 （FMI、STARⅡ、EMI）。
网 状 裂 缝 低 角 度 裂 缝
核磁共振实验室
5、确定地应力方向 根据井眼的崩落方向，确定现今水平主应力方向。
构造地质学要点整理-知识归纳整理
知识归纳整理
构造地质学要点整理
一、名词解释
1.地质构造：是指组成岩石圈的岩层和岩体在内、外力地质作用下发生的变形。
2.水平岩层：同一层面上个点的海拔高度都基本相同，具有这样产状的岩层称
为水平岩层，也叫水平构造。
3.整合接触（Conformity）：指上下两套地层间为延续沉积，其间无明显的沉积
间断，上下两套地层产状一致。
4.不整合接触（Unconformity）：指上下两套地层之间具有明显的沉积间断，造
成地层的缺失。
5.平行不整合（Parallel unconformity）：也叫假整合（Disconformity），它
是指上下两套地层的产状基本一致，但两者之间缺失一些时代的地层的接触
关系。
6.角度不整合（Angular unconformity）：是指上下两套地层之间不仅缺失部分
地层，而且上下地层的产状也不相同。
7.超覆：当水侵阶段，新地层一次超越下面较老地层的覆盖范围，而直接覆盖
在盆地周缘或隆起区的剥蚀面上。
8.底部超覆：指在层序底界面上的超覆，其中向着原始倾斜面向上的超覆叫上
超；顺原始水平面或原始倾斜面向下的超覆叫下超。
9.顶部超覆：指在层序上界面处的超覆尖灭现象，原来倾斜的地层向着层序顶
面忽然消失。
10.潜山（Buried hill）：也称古潜山，是指被新地层覆盖埋藏的基岩古地貌隆
起。
11.批覆构造：剥蚀面以上由于沉积差异和压实差异在较新地层中发育的正向褶
皱构造。
12.断块潜山：风化面以下的基岩受后期断裂活动的作用，沿断裂上升而形成的
潜山。
13.褶皱潜山：由较老的地层形成的褶皱构造被新地层埋藏的潜山。
测井地质学第1节 岩性孔隙度测井(3-5)
根据实验室模型井测量结果绘制了补偿中子测井长、短 源距2个探测器计数率比值与岩石孔隙度的关系曲线。
随着孔隙度增大，长、短源距 探测器计数率的比值也增大。 ● 对于不同岩性，孔隙度相同 时，2个探测器的比值不同。 ● 对于同一比值，不同岩性的孔
●
隙度不同--如比值＝2时，砂岩的 孔隙度为19.5%，石灰石的孔隙度 为15%，白云岩的孔隙度为8%，
第一章 测井方法及其地质响应 第一节 岩性、孔隙度测井系列 一、自然电位测井 二、伽马测井 (结束) 三、声波测井 四、中子测井 五、密度测井
三、声波测井
将一个受控声波振源放入井中，声源发出的声波引起周 围质点的振动，● 在地层中产生体波--纵波和横波；
●
在井壁-钻井液界面上产生诱导的界面波--伪瑞利波
-1700 -1702 -1704 -1706 -1708 -1710 -1712 -1714 -1716 -1718 -1720 -1722 -1724 -1726 -1728 -1730 -1732
数的交会图识别。
C y(
火山岩
商58-4井取芯段： 1702.4～1732.4m
-1734
主要为：火山角砾岩、 凝灰岩、生物灰岩
4) 判断裂缝带
裂缝带--纵、横波幅度下降，可在全波列图中看出。 通常认为： 垂直裂缝带--纵波衰减明显低于横波衰减， 中到高角度裂缝带--纵波衰减明显大于横波衰减； 低角度裂缝带--纵波衰减又明显低于横波衰减。 如果能与其他判断裂缝的测井方法（如倾角测井方法等） 综合应用，会得出更为准确的结果。
钻井地质基础知识
钻井地质基础知识
技术服务中心
1.地球及组成
地核的范围大约从地下2900公里至地心6371公里，主要是由铁镍组成。地馒的范围大约在地下33公里至2900公里之间，主要是由铁镁硅酸盐、金属氢化物和不同矿化物组成。最上面的一层硬壳，叫地壳，是由岩石组成的，又叫岩石圈。地壳的厚度各处不一：大陆上高山地区最厚可达60－75公里；大洋中一般小于10公里；平均厚度约33公里。
组成地壳的岩石，按成因的不同，分三大类：火成岩、变质岩、沉积岩。
2.地层知识
地层（stratum）
☆地质历史上某一时代形成的层状岩石成为地层，它主要包括沉积岩、岩浆岩以及由它们经受一定变质的浅变质岩。
☆地层是指在某一地质年代因岩浆活动形成的岩体及沉积作用形成的地层的总称。
☆所谓的地层是指在地壳发展过程中形成的各种成层和非成层岩石的总称。
从岩性上讲，地层包括各种沉积岩、岩浆岩和变质岩；从时代上讲，地层有老有新，具有时间的概念。）地壳中具一定层位的一层或一组岩石。地层可以是固结的岩石，也可以是没有固结的堆积物，包括沉积岩、火山岩和变质岩。在正常情况下，先形成的地层居下，后形成的地层居上。层与层之间的界面可以是明显的层面或沉积间断面，也可以是由于岩性、所含化石、矿物成分、化学成分、物理性质等的变化导致层面不十分明显。
（1）火成岩，又名岩浆岩。是高热的岩浆从地球较深处侵入地壳，或喷到地表冷凝后形成的．特点是无层次，块状，一般都很致密而坚硬。如花岗岩、玄武岩、正长岩等都是火成岩。（2）沉积岩。是母岩（即火成岩、变质岩和早期形成的沉积岩）受风吹雨打、温度的变化、生物的作用、水的溶解等因素的影响，逐渐地剥蚀、破碎，形成了碎屑物质、溶解物质和残余物质，这些物质经过流水、风力、冰川、海洋等搬运，离开了原地，在适当的条件下沉积下来，经过压实、交结、形成了沉积岩。沉积岩的特点是有层理，有化石（各种古代动植物的残骸遗体）。
《测井地质学》第二章-测井方法及地质响应
主讲：王贵文
王贵文:Wanggw@cup.edu.cn
第二章 常规测井方法及地质响应
• • • • 1、常规测井方法概述 2、电测井及其地质响应 3、核测井及其地质响应 4、声测井及其地质响应 5、地层倾角测井及其地质响应和处 理方法
王贵文:Wanggw@cup.edu.cn
极板纽扣电极
王贵文:Wanggw@cup.edu.cn
概述
MDT—模块式地层测试器
TLD—三探测器密度
ECS—元素俘获测井
王贵文:Wanggw@cup.edu.cn
概述
XMAC—交叉多极阵列声波
王贵文:Wanggw@cup.edu.cn
HDIL—高分辨率感应
ZDL—岩性密度 STAR-II—微电阻率成像
测井基础－岩石物理性质
1、岩石电磁学性质（自然的和激发的）
（1）导电性——电阻率/电导率 自然电位SP； 电阻率测井（普通电阻率、聚焦（侧向、感应）） 电成像（FMI、AIT、ARI） （2）磁性——磁导率μ、磁化率、磁化强度、磁共振 核磁共振测井（CMR、MRIL）、 天然剩余磁场（NRM）测井 （3）极化性——介电常数ε、电容常数 介电测井 、 复电阻率测井
4、岩石渗流性质（渗透率、压力） 地层测试（RFT、MDT）：流体压力梯度 5、岩石力学性质——动态弹性模量计算 泊松比： 剪切模量： 杨氏模量： 体积模量：
测井地质学-裂缝+生盖+测井在油气评价中的应用
烃源岩应在地质历史中生成和排出烃类流体，并且形成的 烃类流体在数量上应能聚集成藏。 （1）有效烃源岩：已生成和排出大量烃类流体的岩石，对油 气成藏有贡献。 活性有效烃源岩：目前仍在生排烃的有效烃源岩 惰性有效烃源岩：由于抬升剥蚀或地温降低，目前已不再生烃
（二）裂缝型储层评价指标
气层
四川平落须家河组平落17井FMI和DSI裂缝走向对比图
火成岩溶蚀孔洞
砾岩裂缝
砂砾岩剖面中的裂缝
裂缝
第七讲 测井在油气评价中 的应用
第一节 烃源岩的评价 第二节 盖层的评价 第三节 储层特点及测井评价要点 第四节 油气水层的识别方法
第一节 烃源岩的评价
一、概述
烃源岩：能够生成石油和天然气的岩石 Tisot（1978）：已经产生或可能产生石油的岩石 Hunt（1979）：在天然条件下曾经产生和排出过烃类并已形 成工业性油气聚集的细粒沉积 烃源岩主要指低能带富含有机质的沉积岩，包括暗色泥岩类、 碳酸盐岩以及煤系源岩。
Q2-3#4134-4137m层间缝发育，黄铁矿呈斑点状分布——19号层
不规则缝
黄铁矿斑块
补偿中子 岩性密度 声波时差 有效光电吸收截面
自然伽马 自然电位
井径
深侧向 浅侧向 薄层电阻率 深感应 中感应 球型聚焦
109号层（4243-4257m） 曲线图
单极波列 偶极波列 波形衰减
测井地质学-沉积-3
——校正以后的地层方位角
① ． 若 nF>0 ， nD<0 ， 或 nF<0 ， nD<0；即为三、四象限，则
arctg
nF nD
1800
arctg
nF2 nD2 nA
2．作图方法删除构造影响 利用赤平投影方法来做这项工作。
②．若nF>0，nD>0，或nF<0， nD>0；即为一、二象限，则， 若 计 算 的 Φ>3600 ， 则 Φ=Φ3600。
旋 古水流 组 回 方向 段
古水流 方向
沙 二 段
沙 三 段
水流层理矢量统计
华北油田：确定古水流分析：FMI沙三段古水流方向：NW
地层倾角识别古水流方向
古水流分析
对于地下地质研究，利用倾角资料分析古水流是最有效的方法。 两种方法确定古水流：
1、利用倾角测井微细处理成果图，统计目的段内所有纹层倾向， 取其主要方向代表古水流—全方位频率统计法；
2、统计目的层段内所有蓝模式矢量的方向，取其主要方向代表 古水流。
依据地层倾角测井资料进行沉积、古水流研究时，首要的 问题是要清除构造背景的影响，特别是在构造倾角较大（大于5 度）；而且构造倾向与层理面倾向相反时，测出的矢量不能代 表沉积时层理面产状，不能指示出正确的古水流方向。
测井地质学
测井地质学
第一章绪论
1.测井地质学的基本含义：
以测井学、地质学和岩石物理学理论为指导，综合运用各种测井信息来解决地层学、沉积学、构造地质学、石油地质学以及油田地质学中的各种地质问题的一门学科。
2.主要研究内容：基础地质研究、石油地质研究、钻井和油藏工程地质研究。
（1）基础地质研究的首要任务是充分利用地质资料、测井资料和地震资料相配合进行地层层序划分和标定，建立区域统一的地层层序，确定沉积体系域，找出不同体系域的测井曲线相应，进行井间层序与体系域的分析.主要研究地层、地质构造、和测井沉积学。
（2）石油地质研究：研究生油岩，确定生油岩有机质含量和生烃潜力；研究盖层的封盖性能；进行储集层综合研究；进行油气藏静态、动态描述。
（3）钻井和油藏工程地质研究：在油气田勘探和开发的生产实践中，将多种测井信息用于地震解释设计、钻井设计、油井压裂、试油过程中的泥浆配制、固井质量检查、套管的损伤和变形、油层保护等工程地质的研究，是测井地质研究的又一领域。
3.研究方法：
测井地质学工作方法的核心是“地质刻度测井”，或称“岩心刻度测井”，针对地质任务建立精细解释模型。
第二章倾角成像测井方法
1.测井资料地层对比：
通过对相邻井的测井曲线进行分析，根据曲线形态的相似性，进行井与井之间地层追踪的过程。岩性对比方法，在开发中、后期，随着开发的深入和井点的增加，测井曲线对比在地层对比中占有绝对优势。测井曲线的形态特征是岩性、物性和所含流体的综合反映。主要用于：区域地层对比和油层对比（小层对比）。域地层对比：以区域地质研究为重点，在油区范围内对比大套地层，目的是确定地层层位关系。油层对比：以油层研究为重点，在一个油气藏范围内，对区域地层对比时的油层进行划分和对比，确定油气层主要关系。举例：利用标准层对比油层组，利用沉积旋回对比砂岩组，利用岩性和厚度对比单油层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地层倾角测井构造解释原理
倾角测井不同深度点的矢量，代表了该点地层在井眼范围 内测到的产状，相当于不同构造部位的矢量，将各部位的 矢量通过叠套关系集中到一个岩层构造面上，即能恢复岩 层的构造形态。
对应于每一个构造，随着深度变化，在井眼范围内地层产 状变化规律有差异，相应的反映在矢量图上具有不同的变 化规律，可以用“绿”、“红”、“蓝”、“乱”、“断” 等基本模式来描述。
（4）枢纽：同一褶皱面的最大弯曲点的连线叫做枢纽。枢纽可以是直 线，也可以是弯曲线或者折线；可以是水平线，也可以是倾斜线。 （5）轴面：由许多相邻褶皱面上的枢纽连成的面，也称为枢纽面。如Fra Baidu bibliotek果褶皱各层厚度在两翼基本不变时，可以把轴面看成翼间角的平分面， 或者大致平分褶皱两翼的对称面，轴面可以是平面，也可以是曲面，轴 面产状和任何构造面产状一样，是用其走向、倾向和倾角来确定的。
构造产状的确定
张力作用地区，很长井段内泥岩产状保持稳定，矢量具有明 显巨绿型，代表了构造产状。但如果钻遇牵引带或不整合面附 近的风化、充填带时，泥岩产状会有变化。
挤压力作用地区，地层受挤压、变形，多个角度不整合使井 眼地层产状变化很大，巨绿型发育不好，构造产状的确定需要 参考普通型绿型矢量。当绿型段不长或不典型时，可参考绿型 附近倾角小的泥岩段的红、蓝矢量代替构造产状。
一般是选取稳定泥岩段为研究对象，因为泥 岩层段属低能环境下的沉积，原始沉积产状呈 水平，大段厚层泥岩的压实可看成是均匀压实， 故差异压实造成的产状变化可以忽略不计，这 时，泥岩层段产状可以代表构造产状。
因此，在地层倾角矢量图上，我们一般选取 绿型矢量，尤其是巨绿型矢量来指示构造倾角。 除了矢量图以外，还可以参考井段的施密特图、 方位频率图的主频率方位代表层面倾向。
倒转褶皱：两翼向同一方向倾斜，一翼地层倒转和轴面倾斜的 褶皱（c）
平卧褶皱：轴面与两翼近水平、一翼地层正常及另一翼地层倒 转的褶皱（d）
三、构造类型识别
（一）依据矢量图，结合 测井曲线确定构造类型： 1．轴面垂直的同生构造 特点： （1）地层产状上缓下陡 （2）巨红型矢量类型 （3）井间地层对比显示 两翼地层厚，顶部变薄。
因此，在地层倾角矢量图上，我们一般选取绿型矢量，尤其 是巨绿型矢量来指示构造倾角。除了矢量图以外，还可以参考 井段的施密特图、方位频率图的主频率方位代表层面倾向。
二、褶皱要素及形态分类 （1）核，又称核部：系指褶皱的中心部位的岩层。 （2）翼，又称翼部：系指褶皱核部两侧的岩层 （3）转折端：褶皱面从一翼过渡到另一翼的弯曲部分。
逆断层，Ma5井
断 层
断
粗
粗 砂 层
砂
+
砾
岩
渤古1井奥陶、寒武系碳酸盐岩地层特征
断 层
断 层
渤古1井奥陶、寒武系碳酸盐岩地层特征
第二节 褶皱构造测井解释
一、构造产状的确定
一般层面产状受沉积作用，差异压实作图及 构造作用的联合影响。因此，如能选取受沉积 和压实作用影响最小的层段，则用它的产状可 代替构造产状。
每一种构造的不同形态都唯一地对应了一种组合矢量模式， 反之则不成立。在井中钻遇多个构造，其组合模式是单个 构造组合矢量模式的再组合。
利用地层倾角测井系统解释构造时，需要有： ① 由地震，区地资料解释的宏观构造形态资料； ② 由测井、地质录井及地层对比提供的地层产状、岩性、厚度 变化资料； ③ 地层对比中提供的构造图件； ④ 地层倾角测井成果：四条电导率曲线；3条定位曲线；长相关 对比的矢量分布图，井段矢量方位频率图，井段层面产状的线性 极坐标图。
2．轴面垂直的后生构造 与轴面垂直的同生构造
相比： （1）后生构造翼部与顶 部厚度无变化； （2）产状上下层一致； （3）矢量显示巨绿型
，与单斜层矢量特征相同， 只是两翼井构造方位相反， 可借助井间地层对比，来 与单斜区分。
如果井钻在背斜顶部，地层倾角会很小，倾斜方位角也会很乱
3．轴面不垂直的同生构造 （斜歪褶皱） （1）当井钻过脊线，倾角 度小到零；过脊线，两翼 方 位 出 现 相 差 180° 的 突 然 变化，然后倾角增大并过 轴面。 （2）在远离轴面处，显示 翼部的巨红型矢量特征。
巨型段应按趋势选取，代表性的矢量方 位应该取趋势段中多数倾向一致的矢量。
井壁成像测井构造解释原理
主要用井壁的数字成像图的色彩及辉度来表现构造现象。 由于裂缝或层面处岩性突变，导致岩石的导电性或密度有 突然的变化，在成像测井图上会表现出一条明显的暗色条 带，追踪这个暗色条带的变化趋势，可以计算出断层的产 状及褶皱的要素。
利用地层倾角的空间组合，可恢复井点附近的构造形态，特别 是地震剖面难以识别的古潜山内部的构造类型；判断断层，提供 地层不整合依据，以及分析构造演化和构造应力场等。
二、巨型
巨红型：若干普通型矢量组合而成；向下 倾角趋势加大，方位稳定或逐渐变化：断 层。 巨蓝型：若干个普通型矢量组成，向下倾 角趋势变小，方位一致或少有变化。近逆 冲断层的下盘，不整合附近风化坍塌段。 巨绿型：倾角随深度变化不大，倾向保持 一致或少有变化。巨绿型代表该段构造产 状，不同的巨绿段反映不同的构造产状， 或受构造变动前后的地层产状。

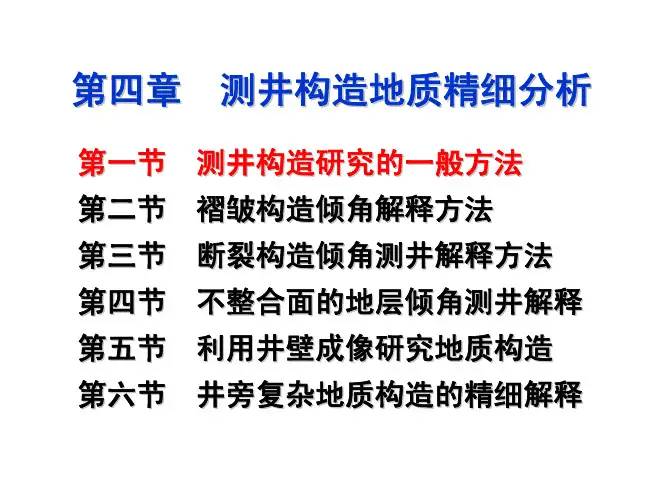

第五讲 测井构造地质学分析
概述 褶皱构造测井解释 断裂构造测井解释 不整合面的识别及构造历史恢复 构造应力分析
第一节 概述
利用测井资料研究地质构造主要包括：断层、褶皱 和不整合三类。
利用测井资料解决构造问题的能力在过去是较低的，这主 要是因为构造问题更多的是“空间问题”；而测井资料往 往是“点信息”。因此，测井资料对构造的解译能力较差。
（6）轴迹：轴面与地面或任一平面的交线。 （7）脊、脊线：背形的同一褶皱面上的最高点为“脊”，它们 的连线称为脊线。向形同一褶皱面上的最低点为槽，其连线为 槽线。
褶皱分类，按轴面产状和两翼产状关系，可分为：
直立褶皱：两翼倾向相反、倾角近相等，轴面近直立（a）
斜歪褶皱：两翼倾向相反、倾角不等，轴面倾斜的褶皱（b）
脊 断点
轴面
4．轴面不垂直的后生构 造（斜歪褶皱） （1）井穿过脊线前，倾 角变小，倾向指向西； （2）穿过脊线时，倾角 减小为0；倾向指向东， 倾角增大，然后稳定为巨 绿型矢量。
