自动气象站的检验规程
JJG(气象)004-2011 自动气象站风向风速传感器检定规程
将风向标0位对齐平行于风洞轴线安装在风洞工作段内,转动风向标角度至采集器显示15°角,调整风洞内气流使之缓慢上升,当风向标向风洞轴线方向移动时,读取(采集)微压计示值( Pa)、流场温度值(℃)、流场湿度值(%RH)和室内大气压力值(hPa),根据实测风速计算公式,计算出此时的实测风速值,即为风向标的启动风速。
附件4:
中国气象局部门计量检定规程
JJG(气象)004-2011
自动气象站风向风速传感器
Wind DirectionandWind SpeedSensorof
Automatic Meteorological Station
2011-06-13发布011-10-01实施
中国气象局发布
本规程经中国气象局于2011年6月13日批准,并自2011年10月1 日起施行。
分辨力:0.1Pa
零位对准误差:±0.2Pa
零位回复误差:±0.3 Pa
最大允许误差:0.8Pa
标准度盘
测量范围:(0~360)°
分辨力:1°
6.1.2检定设备
回、直路低速风洞
风速范围:(0.1~30)m/s;紊流度:≤0.5%;工作段流速均匀性:≤1%;气流偏角:≤1;
6.1.36位半数据采集器
直流电压测量
6.3.4.2 风向示值误差计算
用风向传感器在各个风向检点上的显示值减去标准值(如果风向传感器输出值是六位和七位格雷码信号、电压信号,应转换成风向值),得出各个风向点上的测量误差。以8个检定点上的测量误差均不超过±5°为合格,否则应进行维修后重新检定。重新检定仍不合格,作不合格处理并更换。
6.4 检定结果处理
4. 计量性能要求
4.1风速传感器
自动气象站日常维护
自动气象站日常维护为了让该套自动站系统工作正常,寿命延长;避免因人为原因造成自动站故障,影响其正常运行。
希望您们能够严格按下列要求作好自动站日常维护工作:一、硬件维护:1. 数据采集器维护:a. 定期打开采集器,观察里面是否有杂物进入,检查底部进线孔是否密封。
b.需要一两个月给数据采集器复位或开关一次,以减少有些要素极值缺测情况。
c. 一般无需日常维护。
2. 数据处理微机和打印机的维护:a. 停电时,禁止长时间使用计算机,防止损坏UPS电源电池,b. 关闭计算机系统顺序为主机、CRT显示器、然后关闭UPS电源,c. 其它注意事项按随机文件的要求进行维护。
3. 电源系统的维护:定期检查里面的交流输入指示灯、直流输出指示灯、充电指示灯、错误灯是否正常4. 电缆的维护:a. 定期检查电缆与传感器及采集器连接是否有松动现象;b. 每年定期检查电缆是否损伤、老化。
5. 温湿传感器维护:a. 定期对百叶箱内灰尘进行清扫,b. 不要用手及不清洁的物体接触温湿传感器的护罩。
6. 雨量传感器的维护:每月至少定期检查一次,清除灰土、砂石、草皮、虫窝等,以免堵塞管道、滤网。
翻斗内壁若有脏物,可用水冲洗;维护时,应断开信号连接线,并保证没有误动作。
7. 风向、风速传感器维护:随时观察风向、风速传感器是否有卡滞现象,若有应及时报知省局装备中心维修。
8. 气压传感器维护:经常检查气压通气嘴,不得有异物和污染。
9. 地温变送器维护:一般无需日常维护,定期打开变送器箱看是否有异物进入,并对其清理。
10. 地温传感器维护:经常检查地表温度传感器和浅层地温传感器是否因大风、下雨等原因使地表土壤发生变化,若有,应及时对其正确归位,并注意传感器电缆。
二、软件维护:1. 实时监测部分:在系统工作状态正常时,下列菜单项建议台站人员不要操作:a.“终端维护”(“采集器终端维护”、“前置机终端维护”)b.“系统”菜单下(“时钟设置”、“通信口设置”、“密码口令设置”、“调制器参数设置”、“系统工作模式”)c.“系统”菜单下的“本站参数设置”、“数据参数调整”、“发报种类设置”、“旬月历史数据”、“月报历史数据”、“降水量五分级”、“数据审核参数”等子菜单,允许台站人员操作,但建议不作胡乱改动,以免影响数据准确性。
自动气象站巡视工作单(区域站维护检查流程)
站点名称:
巡查人:日期:年月日
项目
巡查内容
结果
备注
正常
异常
电源
1、市电电压是否正常;
2、变压后电压是否正常;
3、电源线缆是否无破损;
4、太阳能板电压是否正常;
5、采集器内供电电压是否正常;
□
□
□
□
□
□
□
□
□
□
□
□
□
围栏及周围环境
1、周围探测环境是否无遮挡;
2、围栏是否无损坏;
3、围栏内地面是否整洁。
□
□
□
□
□
□
雨量传感器
(检查前拔下采集器端雨量采集线)
1、雨量筒是否无堵塞;
2、雨量数据线是否无破损;
3、雨量筒是否水平。
(检查后插上采集器端雨量采集线)
□
□
□
□
□
□
温度传感器
1、数据线是否无破损;
2、小百叶箱是否无破损。
□
□
□
□
其他观测设备
1、设备是否无损坏;
2、数据线是否无破损。
□
□
□
□
采集器机箱
1、是否联网在线;
2、雨量传感器采集是否正常;
3、温度传感器是否正常;
4、其他设备传感器是否正常;
4、时间日期是否正常;
5、区站号是否正确。
□
□
□
□
□
□
□
□
□
□
□
□
(其他设备请做好标注)
注:维护结束后,对现场拍照,相片与本巡查单一起留存备查。

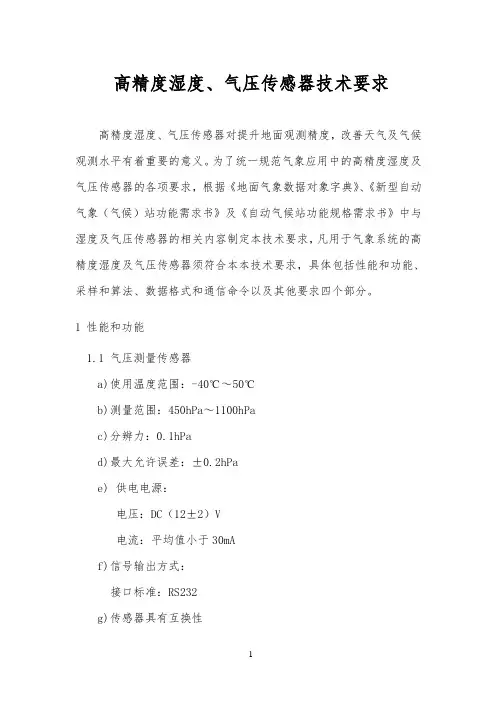

第二代自动气象站功能规格书
高精度湿度、气压传感器技术要求高精度湿度、气压传感器对提升地面观测精度,改善天气及气候观测水平有着重要的意义。
为了统一规范气象应用中的高精度湿度及气压传感器的各项要求,根据《地面气象数据对象字典》、《新型自动气象(气候)站功能需求书》及《自动气候站功能规格需求书》中与湿度及气压传感器的相关内容制定本技术要求,凡用于气象系统的高精度湿度及气压传感器须符合本本技术要求,具体包括性能和功能、采样和算法、数据格式和通信命令以及其他要求四个部分。
1性能和功能1.1气压测量传感器a)使用温度范围:-40℃~50℃b)测量范围:450hPa~1100hPac)分辨力:0.1hPad)最大允许误差:±0.2hPae)供电电源:电压:DC(12±2)V电流:平均值小于30mAf)信号输出方式:接口标准:RS232g)传感器具有互换性1.2湿度测量传感器a)使用温度范围:-50℃~50℃b)测量范围:5%~100%RHc)分辨力:1%RHd)最大允许误差:±2%RH(相对湿度≤80%)±3%RH(相对湿度>80%)e)供电电源:DC(12±2)Vf)输出方式:接口标准:RS232g)传感器具有互换性2采样和算法2.1 采样频率及气象值气象传感器信号数字化处理过程中,传感器输出信号采样频率非常重要,所采用的采样序列应该足够代表被测气象要素的显著变化。
数据的采样算法是获得准确气象数据的关键因素,采样频率及气象值的计算见表1。
表12.2算法的常用计算公式2.2.1算术平均法计算公式(1)式中:Y——观测时段内气象变量的平均值;i y ——观测时段内第 i 个气象变量的采样瞬时值(样本),其中,“错误”、“可疑”等非“正确”的样本应丢弃而不用于计算,即令0=i y ;N ——观测时段内的样本总数,由“采样频率”和“平均值时间区间”决定;m ——观测时段内“正确”的样本数(N ≤m )。
自动气象站说明书
自动气象站说明书PH自动气象站说明书V10.0单位:武汉新普惠科技有限公司地址:武汉洪山区关山口电话:传真:邮箱:目录第一章PH自动气象站系统第二章PH自动气象站软件第三章PH气象数据采集仪第四章气象传感器1.风传感器2.温度传感器3.湿度传感器4.翻斗式雨量传感器5.气压传感器6.总(散、反)辐射传感器7.蒸发传感器8.降雪量测量仪9. 轻型百叶箱第五章PH仪表485布线第六章GPRS无线通信模块第七章气象应用领域1.交通运输环境监测2.工业民用环境监控3.应急预警监测系统4.森林防火预警监测5.校园科普地理园第一章PH自动气象站系统一.系统简介自动气象站系统是一种集气象数据采集、存储、传输和管理于一体的无人值守的气象采集系统。
它在工农业生产、旅游、城市环境监测和其它专业领域都有广泛的用途PH自动气象站用于测量气温、相对湿度、土壤温度、土壤湿度、照度、雨量、风速、风向、气压、辐射等基本气象要素,具有显示、自动记录、实时时钟和数据通讯等功能。
PH自动气象站由气象传感器,PH气象数据采集仪,PH计算机气象软件三部分组成。
PH气象数据采集仪采集并记录各气象数据,采用汉字液晶数据显示,人机界面友好,具有设定参数掉电保护和气象历史数据掉电保护功能,可靠性高。
PH气象数据采集仪与计算机之间的通讯方式有有线和GPRS无线通讯两种方式,采用GPRS无线通讯方式可选用PH1000 GPRS无线数据通讯终端。
该自动气象站具有技术先进、测量精度高、数据容量大、遥测距离远、人机界面友好、可靠性高的优点,广泛用于气象、农业、海洋、环境、机场、港口、工农业及交通等领域。
二.自动气象站系统组网方式PH自动气象站与中心气象计算机之间的组网方式能够采用有线和无线两种组网方式。
方式一:有线组网方式。
PH自动气象站与气象工作站计算机之间采用RS232总线进行通讯,有效距离30米,还能够经过RS232转485模块将传输距离延长到800米。

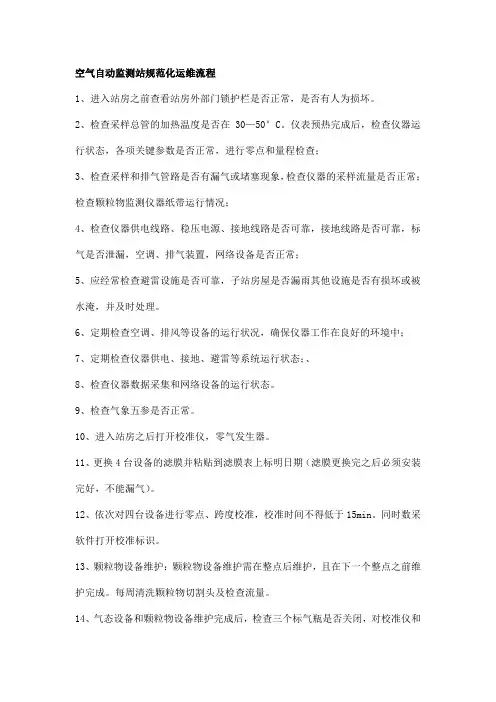

空气自动监测站规范化运维流程
空气自动监测站规范化运维流程1、进入站房之前查看站房外部门锁护栏是否正常,是否有人为损坏。
2、检查采样总管的加热温度是否在30—50°C。
仪表预热完成后,检查仪器运行状态,各项关键参数是否正常,进行零点和量程检查;3、检查采样和排气管路是否有漏气或堵塞现象,检查仪器的采样流量是否正常;检查颗粒物监测仪器纸带运行情况;4、检查仪器供电线路、稳压电源、接地线路是否可靠,接地线路是否可靠,标气是否泄漏,空调、排气装置,网络设备是否正常;5、应经常检查避雷设施是否可靠,子站房屋是否漏雨其他设施是否有损坏或被水淹,并及时处理。
6、定期检查空调、排风等设备的运行状况,确保仪器工作在良好的环境中;7、定期检查仪器供电、接地、避雷等系统运行状态;、8、检查仪器数据采集和网络设备的运行状态。
9、检查气象五参是否正常。
10、进入站房之后打开校准仪,零气发生器。
11、更换4台设备的滤膜并粘贴到滤膜表上标明日期(滤膜更换完之后必须安装完好,不能漏气)。
12、依次对四台设备进行零点、跨度校准,校准时间不得低于15min。
同时数采软件打开校准标识。
13、颗粒物设备维护:颗粒物设备维护需在整点后维护,且在下一个整点之前维护完成。
每周清洗颗粒物切割头及检查流量。
14、气态设备和颗粒物设备维护完成后,检查三个标气瓶是否关闭,对校准仪和零气发生器进行关闭。
再次检查设备是否运行正常。
打扫站房卫生后方可离开。
四、周期检查维护1、周检1.1、检查气态四参零点、跨度。
1.2、更换气态四参滤膜。
1.3、清洗颗粒物切割头及流量检查。
2、月检2.1、每月清洗一次制冷系统过滤网。
2.2、每月清洁一次颗粒物采样头、清理滤水瓶积水。
2.3、检查、清洁颗粒物分析仪仪器喷嘴、压环、振荡原件腔室等部件。
2.4、每月清洁仪器风扇及防尘网。
2.5、颗粒物及分析仪仪器时钟检查;数据采集仪时钟检查。
2.6、仪器显示数据和数据采集仪之间的一致性检查。
2.7、备份数据。
8.4气测函〔2015〕165号附件4:区域自动气象站维修规范(试行)
附件4区域自动气象站维修规范(试行)中国气象局综合观测司2015年9月前言《区域自动气象站维修规范》主要依据《地面气象观测规范》(2003年)、《新型自动气象(气候)站功能需求书(修订版)》、《区域气象观测站建设指导意见》(修订稿)、《气象装备技术保障手册-自动气象站》、《气象观测装备维修业务管理办法》、《区域自动气象站现场核查方法》(试行)等文件和相关国家、行业标准,以基层业务人员实际维修经验为基础,吸收了区域气象站生产、使用和管理等单位的意见和建议编写完成。
规范的主要内容包括区域自动气象站的系统结构、主要性能、主要设备维修方法、流程、注意事项、维修记录表等部分。
本规范由中国气象局综合观测司制定发布,并归口。
本规范由陕西省气象局、中国气象局气象探测中心负责起草,编写组成员为:白水成、李社宏、徐青强、龙亚星、王国君、武安邦、朱海利、王千乐、王宇、汪武锋。
本规范为首次发布,是对区域自动气象站设备设施进行维修的指导性文件。
望各单位在执行过程中认真总结经验,遇有问题,及时向中国气象局综合观测司反馈,并望提出改进意见。
各单位可根据本规范,结合实际制定实施细则。
目录1 总则 (1)1.1 范围 (1)1.2 规范性引用文件 (1)2 维修条件 (1)2.1 维修人员 (1)2.2 维修工具 (1)2.3 维修备件 (1)2.4 维修资料 (1)3 主要设备技术性能 (2)3.1 设备结构 (2)3.2 传感器性能指标 (2)3.3 采集器主要性能 (2)4 常见故障维修处理流程 (3)4.1 故障发现及分类 (3)4.2 全部(大面积)站点数据缺测 (3)4.3 单站数据缺测 (4)4.4 单要素数据缺测或错误 (5)5 维修检验 (10)6 维修记录 (10)7 维修注意事项 (11)附录A 维修工具清单 (12)附录B 维修记录表 (13)区域自动气象站维修规范1 总则1.1 范围本规范规定了区域自动气象站维修的总则、维修条件、主要设备技术性能、常见故障维修处理流程、维修检验、维修记录和维修注意事项等。
气象站操作规程制度
气象站操作规程制度
《气象站操作规程制度》
为了保证气象站工作的正常运行和数据的准确采集,制定了气象站操作规程制度。
1. 值班制度
气象站必须实行24小时连续观测,因此必须设立值班制度。
每位工作人员必须按照规定的时间值班,确保气象站的连续观测。
2. 观测流程
气象站的工作人员必须按照规定的观测流程进行气象数据的采集。
包括气温、湿度、气压、风速、风向等要素的观测。
3. 数据记录
气象站的工作人员必须按照规定的格式和方式记录气象数据,确保数据的准确性和完整性。
4. 仪器设备维护
气象站的仪器设备必须定期进行维护和检修,确保仪器设备的运行正常和数据的准确采集。
5. 数据传输
气象站的工作人员必须按照规定的方式将采集到的气象数据传输至上级气象部门或相关单位,确保数据的及时传输和共享。
6. 突发事件处理
气象站的工作人员必须按照规定的程序和流程处理突发事件,确保气象站的工作安全和数据的准确采集。
7. 安全管理
气象站的工作人员必须严格遵守安全管理规定,确保气象站的工作环境安全和数据的准确采集。
以上就是《气象站操作规程制度》的基本内容,通过严格执行规程制度,可以保证气象站的工作正常运行和数据的准确采集。
新型自动站使用手册1
第二部分概述新型自动气象站使用手册目录新型自动气象站使用手册1、概述1. 1、新型自动气象站的设计原则提高防灾减灾能力,做好应对气候变化工作,是党和政府对气象部门的根本要求,也是气象工作者的重要责任。
做好这些工作,核心是提高预报预测准确率,根本是增强防御和减轻气象灾害的服务能力,而综合气象观测系统提供的准确、可靠的观测数据,是提高预报预测准确率和服务能力的重要保证。
为了满足天气、气候需要的基本气象资料,形成天气、气候要素长期、连续和稳定可靠观测能力,必须进一步提升我国地面气象观测的自动化水平。
新型自动气象站是按照统一标准、统一功能、统一结构、统一方法、统一规范的设计思路, 做到各部件或模块互换的自适应,形成统一型号的第二代自动气象站,达到满足现有气象观测站的气候观测、天气观测和区域观测业务的需要。
新型自动气象站是按照统一的功能规格书为标准,组织设计、研发,由中国气象局组织统一考核,考核通过,并经过定性可进入列装。
1. 2、新型自动气象站的设计依据现代气象业务对综合气象观测提出了更高的要求,目前现有自动气象站在观测能力上存在着严重不足,同时技术落后,功能规格不统一,致使型号繁多。
当今现代电子测量和控制技术得到快速发展,我国近十年來地面气象观测站网大量使用自动气象站和自动气候站考核取得了许多成功的经验,为实现具备多功能、全要素、统一型号的第二代自动气象站提供基础。
新型自动气象站的主要设计依据包括:⑴中国气象局关于发展现代气象业务的意见;⑵综合气象观测系统业务发展指导意见;⑶WMO CIMO《气象仪器和观测方法指南(第六版)》;⑷中国气象局《地面气象观测规范》(2003年);⑸自动气象站质量控制程序指南(ET AWS-4, FINAL REPORT, Aimex 3. WMO . CBS )(6)NOAA Automated Surface Obseiving System (ASOS) User's Guide 1998.31. 3、新型自动气象站的结构设计新型自动气象站釆用了当今成熟的、稳定的、先进的电子测量、数据传输和控制系统技术, 设计基于现代总线技术和嵌入式系统技术构建的自动气象站,满足地面气象观测全要素自动观测。
第4部分:采样和算法
ICS自动气象站通用技术规范第4部分:采样和算法General specifications for automatic weather stationsPart 4 : methods of Sampling and calculation(征求意见稿)国家质量监督检验检疫总局发布前言本部分是《自动气象站通用技术规范》系列国家标准之一,该系列标准包括以下部分:——第 1 部分:导则----第 2 部分:术语和定义----第 3 部分:量和单位、传感器的符号----第 4 部分:采样和算法----第 5 部分:终端操作的命令格式----第 6 部分:结构要求和试验方法----第 7 部分:测量性能要求和试验方法----第 8 部分:软件功能要求和试验方法----第 9 部分:安全要求和试验方法----第 10 部分:环境适应性要求和试验方法----第 11 部分:电磁兼容性要求和试验方法----第 12 部分:可靠性要求和试验方法----第 13 部分:质量检验规则----第 14 部分:标志要求和试验方法----第 15 部分:包装、运输、贮存----第 16 部分:随行文件的要求本部分由提出本部分由批准本部分由归口本部分起草单位:中国气象局气象探测中心、江苏省无锡无线电科学研究所有限公司、中国华云技术开发公司、湖北省气象局、天津气象仪器厂、长春气象仪器研究所、长春气象仪器厂、北京华云东方探测技术有限公司本部分主要起草人:自动气象站通用技术规范第4部分:采样和算法1 范围本部分规定了自动气象站对气象变量进行测量的采样频率和计算瞬时气象值的方法,以及气象观测业务常用导出量的计算方法,和气象观测业务常用统计量的统计计算方法。
本部分适用于自动气象站采集器。
2 规范性引用文件下列文件中的条款通过 GB/T ******的本部分的引用而成为本部分的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
自动气象站标定期间的几点注意事项
自动气象站标定期间的几点注意事项自动气象站是一种能自动进行地面气象观测、存储和发送观测数据,并能根据需要将观测数据转换成气象电报和编制成气象报表的地面气象观测设备。
对自动气象站的定期标定是设备的正常运行的重要保障,本文旨在自动站标定期间的具体事项进行详细分析,为准确、有效完成标定期间测报业务工作提供技术支持。
标签:自动气象站标定注意事项1前言自动气象站是一种能自动进行地面气象观测、存储和发送观测数据,并能根据需要将观测数据转换成气象电报和编制成气象报表的地面气象观测设备。
对自动气象站的定期标定是设备的正常运行的重要保障,自动气象站的标定具体包括自动气象站的气压、温度、湿度、风向风速、雨量等传感器的标定,标定是按顺序进行,每种传感器的标定时间及数据恢复时间都大不相同,且标定期间的异常数据均需人工判断处理。
本文就自动站标定期间的具体事项进行详细研究分析,为准确、有效完成标定工作并及时、准确获取气象数据提供技术支持。
2自动气象站标定流程及注意事项省大气探测中心在对气象台站传感器进行具体标定前,相关气象台站的测报业务人员需做好相应的协助和配合工作。
具体标定流程是:(1)通知省气象信息中心在仪器标定开始前10分钟,值班员电话告知省气象信息中心自动站的开始和预计结束时间。
(2)填写停机通知值班员在“综合气象观测系统运行监控平台”(ASOM)上填写停机通知。
(3)调整设备连接对主微机的数据文件进行备份。
关闭自动站数据采集器电源,关闭主微机和备用微机。
将数据采集器切换连接到备用微机,检查备用微机是否有上行信息网络连接,若有则断开网络连接。
打开采集器电源和两台微机。
这里需要注意的是数据采集器切换连接到备用微机时,自动气象站的运行时间时以最后一次使用备用微机的时间,并重新卸载此期间的数据,如果系统参数不作调整的话,数据卸载时间可能需数小时,故在运行备用微机之前,要对系统参数里的运行时间调整到标定的当前时间,具体参数调整如图1所示。
区域自动气象站维护要求规范
区域自动气象站维护要求规范一、总则为保障区域自动气象站的正常运行和数据准确性,制定本《区域自动气象站维护要求规范(试行)》。
二、维护责任1.区域自动气象站的维护责任由所在地的气象部门或相关机构承担。
2.维护人员应具备相应的气象仪器修理及维护知识和经验,并按照要求参加培训并取得相应的资格证书。
三、维护内容1.定期检查和维护气象仪器设备的正常运行。
2.定期校准各类气象仪器,确保测量数据的准确性。
3.检查并维护数据传输设备和通信设备的正常运行。
4.检查并维护气象站周围环境的清洁和整洁,确保不影响气象仪器的测量精度。
5.按照要求备份和存档气象站的测量数据,确保数据的长期保存和可查阅。
6.定期记录和上报气象仪器的运行状况和维护情况,做到有备案可查。
四、维护频率1.对于日常使用的气象仪器设备,应至少每个月进行一次检查和维护。
2.对于较为复杂或易损耗的气象仪器设备,应每季度进行一次检修和大修。
3.对于重要的气象仪器设备,应每年进行一次全面检修和大修。
4.对于数据传输设备和通信设备,应每月进行一次检查和重启。
5.对于气象站周围环境的清洁和整洁,应每个季度进行一次清理。
五、应急维护1.维护人员应具备应急维护的能力和技巧,能够及时处理突发故障和问题。
2.在气象仪器设备发生故障时,应立即排除故障并进行维修,确保设备能够正常使用。
3.在气象仪器设备发生严重故障无法修复时,应及时更换设备,并确保更换后的设备能够正常运行。
六、维护报告1.维护人员应及时填写维护报告,记录维护时间、内容和结果。
2.维护报告应上报给所在地的气象部门或相关机构,并按要求备份和存档。
七、违规处理1.对于违反本规范进行维护的行为,气象部门或相关机构将视情节轻重进行相应的违规处理,并追究相关人员的责任。
2.对于严重违规行为造成的后果,气象部门或相关机构将依法追责,并要求赔偿损失。
八、附则1.本规范自颁布之日起试行,待试行期满后,根据实际情况进行调整和完善。
DZZ5新型自动气象站维修检测过程中测试命令的使用
一 般 的 测 试 命 令 在 主 采 集 器 端 发 送 均 能 执 行 , 所 以 在 测 试 时 只 要 在 主 采 集 器 端 进 行 命 令 键 入 、执 行 就 能 得 到 所 需 的 信 息 。
现 场 测 试 所 需 212具 :笔 记 本 电 脑 ;USB 转 串 口 线 ;华 云 配 置 测 试 线 ,一 端 为 DB9型 母 头 接 口 另 一 端 为 三 线 232插 口 (下 面 简 称 测 试 线 ),笔 记 本 调 试 助 手 )和 U SB 转 串 口 线 驱 动 。
(通 辽 市 气 象 局 ,内 蒙 古 通 辽 028000)
摘 要 :介 绍 了 几 个 自动 站 基 本 测 试 命 令 的 使 用 方 法 ,以 期 对 技 术 保 障 人 员 的 日 常 维 护 工 作 带 来 帮
助 。
关 键 词 :DZZ5;自动 气 象 站 ;测 试 命 令 中 图 分 类 号 :S163 .7 文 献 标 识 码 :A
维 护 终 端 测 试 操 作 步 骤 :打 开 台 站 地 面 综 合 观 测 业 务 软 件 (SM O),点 击 “设 备 管 理 ”,在 -V拉 列 表 里 选 择 “终 端 维 护 ”选 项 ,打 开 终 端 维 护 界 面 ,在 界 面 里 上 方 长 条 编 辑 框 里 编 辑 测 试 命 令 ,点 击 发 送 ,在 下 面 区 域 返 回 相 应 数 据 ,即 完 成 测 试 212作 。 2 常 用 测 试 命 令
JJG(气象)004-2011 自动气象站风向风速传感器检定规程
经过外观检查合格的风向、风速传感器,才能进行示值误差检定,检定项目见表1。
表1检定项目表
检定项目
首次检定
后续检定
使用中检验
外观检查
+
+
+
启动风速检定
+
+
+
示值误差检定
+
+
+
注:“+”表示必须检定的项目
6.3 检定方法
6.3.1 检定前准备
将皮托管和风速传感器安装于风洞实验段内,皮托管的总压输出和静压输出分别连至数字微压计的总压和静压输入端口上,风速传感器输出端连至采集器(频率)的输入端子上。打开数字微压计、采集器电源开关,预热5min后开始启动风速和风速示值检定。当风速传感器的阻塞系数大于5.0%时,将会给检定结果带来误差,必须进行阻塞系数修正,风速传感器阻塞系数的测量方法见附录A
归口单位:中国Байду номын сангаас象局
主要起草单位:国家气象计量站
参加起草单位:辽宁省气象计量站
陕西省气象计量站
安徽省气象计量站
本规程委托国家气象计量站负责解释
本规程主要起草人:
朱乐坤 (国家气象计量站)
沙奕卓 (国家气象计量站)
贺晓雷 (国家气象计量站)
参加起草人:
王军 (辽宁省气象计量站)
陈征 (陕西省气象计量站)
6.3.4.2 风向示值误差计算
用风向传感器在各个风向检点上的显示值减去标准值(如果风向传感器输出值是六位和七位格雷码信号、电压信号,应转换成风向值),得出各个风向点上的测量误差。以8个检定点上的测量误差均不超过±5°为合格,否则应进行维修后重新检定。重新检定仍不合格,作不合格处理并更换。
湖北省气站建设和验收规范
目 次
1
本标准按照GB/T1.1-2009《标准化工作导则第1部分:标准的结构和编写》给出的规则起草。
本标准由湖北省环境保护厅提出。
本标准起草单位:湖北省环境监测中心站 武汉宇虹环保发展有限公司。
本标准主要起草人:田一平、罗 军、李虹杰、全继宏、王国贵、罗四国、刘 志、陶 骏。
湖北省环境空气质量自动监测站建设和验收规范
——可吸入颗粒物(PM2.5);
——臭氧(O3)。
16.3
必测的监测项目如下:
——二氧化硫(SO2);
——二氧化氮(NO2);
——可吸入颗粒物(PM10、PM2.5);
——一氧化碳(CO);
——臭氧(O3);
——气象六参数:温度、湿度、气压、雨量、风向、风速;
——酸沉降:降雨量、pH、电导率、氯离子、硝酸根、硫酸根;
站房建设要求
站房应有固定型的结构,地面材料需要承受单机重量达100kg设备仪器的压力。
站点所在地质条件需长期稳定和足够坚实,所在地点应避免受山洪、雪崩、山林火灾和泥石流等局地灾害影响。
站房建设应符合支持严酷野外工作条件的建筑标准。应配置必要的通信、水供给、电力及变电和稳压设备,配置全方位保护的避雷设备,配置良好的排水设施,符合防大风大雪标准。接入的电源应经过传输、变压、调压、实现对站房和仪器长期稳定供应220V、50Hz三相电源。监测区选址应考虑当地电信部门能够将电话线接入的地区,应当在CDMA、GPRS、GSM信号覆盖较好的地区。
自动气象站现场校准方法
自动气象站现场校准方法
自动气象站现场校准方法主要包括以下步骤:
1.清洁传感器:这是保证校准准确的前提。
传感器表面应保持干
净,没有积水、沉积物等。
2.校准气压:将标准气压值输入校准器,然后根据校准器的指示
调整自动气象站的气压传感器。
3.校准温度:同样,将标准温度值输入校准器,然后根据校准器
的指示调整自动气象站的温度传感器。
4.对于雨量传感器的校准,可以采用人工倒水法或全自动雨量校
验仪进行。
人工倒水法由于操作误差较大,现在一般推荐使用
全自动雨量校验仪进行校准。
这种仪器操作简单、携带方便,
能固定雨强、显示读数,提高校准工作效率。
5.校准完成后,需要对校准结果进行检查,确保各项参数均在误
差允许范围内。
对于超差的传感器,需要进行调整并给出维护
注意事项。
此外,进行自动气象站现场校准时,还需要注意选择合适的校准时间,避开气象要素出现日极值的时段、发报的时次或尽可能避开正点数据上传的时间点,以减少对正常数据采集工作的影响。
以上信息仅供参考,如有需要,建议咨询专业的气象站工作人员。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
自动气象站的检验规程Last revision on 21 December 2020自动气象站检定规程1.范围本规程适用于自动气象站的各要素传感器、采集器的首次检定、后续检定和使用中的检定及校准,2.引用文献编写规程时主要引用了以下技术文献(1) II型自动气象站行业标准(2) JJF1059-1999测量不确定度评定与表示(3) JJF1001-1998通用计量术语及定义(4) JJF1002-1998国家计量检定规程编写规则使用本规程时应注意使用上述引用文献的现行有效版本3.术语和计量单位本规程引用JJF1001-1998《通用计量术语及定义》、JJF1059-1999《测量不确定度评定与表示》中的相关定义。
并列出一些适用于本规程的其它定义和计量单位。
术语及定义3.1.1 稳定性stability测量仪器保持其计量特性随时间恒定的能力3.1.2流速均匀性uniformity of velocity of flow风洞工作段流场的均匀程度。
3.1.3流速稳定性stability of flow velocity风洞工作段流场的稳定程度。
3.1.4气流偏角angle error for air-flow流场内气流偏离风洞工作段轴线的角度3.1.5阻塞系数obstructing coefficient风速仪(传感器)的感应器的迎风面积与风洞工作段横截面积之比3.1.6 紊流度(湍流度)turbulence of air-flow3.1.7 工作区域working area检定设备中受检和标准计量器具敏感部分能够和可能触及到的,满足《检定规程》相关指标要求的最大范围。
3.1.8温度均匀性degree of temperature homogeneity在恒温控制条件下,恒温槽工作区域中任意两点间温度差值的绝对值。
3.1.9温度稳定性degree of temperature fluctuate在恒温控制条件下,恒温槽工作区域任一点在规定时间内的温度变化量。
用规定时间内所有测试位置最大和最小温差平均值的1/2加“±”号表示。
湿度均匀性degree of humidity homogeneity在湿度控制条件下,湿度箱(测试室)工作区域中任意两点间的湿度差值的绝对值。
湿度稳定性degree of humidity fluctuate在湿度控制条件下,湿度箱(测试室)工作区域中任一点在规定时间内的湿度变化量。
用规定时间内所有测试点最大和最小湿度差平均值的1/2加“±”号表示。
湿度检定箱hygrostat采用自动或手动控制方法,使干空气和湿空气按照一定的比例充分混合,在一个箱体内形成稳定、均匀的湿度条件,对湿度测量仪器或传感器进行校准用的箱体。
湿度发生装置apparatus of adjustment humidity采用使饱和湿空气与干空气定比混合,或直接将高压饱和湿空气扩散,或改变饱和湿空气温度等方法,以得到不同湿度条件的测试设备。
蒸发量evaporation在单位时间内单位面积所蒸发的液态水的质量或体积降水precipitation从云中降落或从大气中沉降到达地面的固态或液态水汽的凝结物总辐射global radiation一个水平表面从2π球面度立体角中接收到的太阳辐射注1:入射在地球表面上的约99%的总日射的波长范围在μm~3μm之间。
注2:通常使用”总”辐射来替代半球向辐射。
如果参考面不是水平面,这种使用可能会引起混淆。
直接辐射direct radiation, beam radiation从日面及其周围一小立体角内发出的辐射。
注1:一般来说,直接日射是由高达6°的视场角的仪器进行测定的。
因此,它包括日面周围的部分散射辐射(环日辐射)(见),因为日面本身仅°的视场角。
净[全]辐射(辐射差额) net radiation水平面上下两表面所接收到的半球向全辐射的差额。
计量单位unit of measurement3.2.1 气压 hPa3.2.2 气温和地温℃3.2.3 湿度 %RH3.2.4 风速 m/s3.2.5 雨量 mm3.2.6 蒸发 mm3.2.7 太阳辐射 W/m2 (瞬时值);MJ﹒m-2(累积值)4.概述自动气象站是一种能自动获取和存储气象观测数据的设备。
它由传感器、数据采集器、微机、应用软件等组成, 其中应用软件包括数据采集器软件和业务测报软件。
能连续测量气压、气温、地温、湿度、风向、风速、雨量、蒸发、辐射和日照等气象要素,并按要求进行所获取数据的自动处理。
各要素传感器将所感应的气象要素的变化量转换成相应的电量变化量;其变化由数据采集器采集、线性化和标定处理,实现电量到气象要素量转换,并对气象数据量进行质量控制,经预处理后显示出各气象要素观测值,分别在采集器面板和终端显示器上显示出来。
5.计量性能要求气压最大允许误差:±气温最大允许误差:±0.2℃地温最大允许误差:±0.5℃最大允许误差:±0.3℃(基准站)空气湿度最大允许误差:干湿表±4%RH湿敏电容±4%RH(<80%RH)±8%RH(≥80%RH)风速最大允许误差:±(+)m/s(注:V为风速示值)启动风速:≤0.6m/s雨量最大允许误差:降水强度1mm/min时±0.3mm降水强度4mm/min时±0.4mm蒸发最大允许误差:±%FS(0~50℃)总辐射最大允许误差:±5%(累积值)直接辐射最大允许误差:±2%(累积值)采集器最大允许误差:模拟量:±1/2分辨率数字量:无附加误差6 通用技术要求自动气象站的采集器、各要素传感器应有编号,字迹清晰、端正。
各传感器外型结构应完好,表面不应有明显的凹迹、外伤、裂缝、变形等现象,表面涂层不应起泡、龟裂和脱落,金属件不应有严重锈蚀及其它机械损伤。
所有测试设备和被检仪器均按其说明书要求进行预热。
采集器各通道工作应正常7 检定条件标准器7.1.1气压7.1.1.1数字式气压仪测量范围:500~1100hPa 测量不确定度: hPa7.1.2温度7.1.2.1数字式铂电阻温度计测量范围:-60~+80℃测量不确定度:0.06℃7.1.3湿度7.1.3.1精密露点仪测量范围:10~100%RH 测量不确定度:1%RH7.1.4降水7.1.4.1雨量标准球测量范围:测量不确定度: 。
7.1.4.2 雨量检测系统测量范围:50mL为一满量程,可连续加液至1000ml;流速范围:min~150ml/min不确定度:%(50mL)7.1.5蒸发测量范围:0~100mm 不确定度:0.04mm7.1.6风速7.1.6.1 L型皮托静压管皮托管的K值应在~之间。
皮托管系数的允许误差:当5~10 m/s 时,不超过;当10~25 m/s 时,不超过;7.1.6.2数字微压计测量范围: 0~800 Pa零位回复误差:± Pa不确定度:7.1.7 辐射7.1.7.1标准总辐射表测量范围:0~1400W/m2 测量不确定度: 2%FS7.1.7.2标准直接辐射表测量范围:0~1400W/m2 测量不确定度: 1%FS7.1.8采集器7.1.8.1精度6 位半以上多用数字表电压测量测量范围:~不确定度:±(读数的ppm+量程的ppm)分辨率:μV~1mV电阻测量测量范围Ω~1.000000MΩ准确度:±(读数的ppm+量程的ppm)分辨率:100μΩ~Ω7.1.9专用标准信号源7.1.9.1气压:设定气压点:500、600、800、900、1000、1020、1050、1100 hPa 分辨率 hPa输出量:数字量输出最大误差无附加误差7.1.9.2温度(气温、地温):设定温度点:–50、-30、-10、0、+10、+30、+50、+80℃对应电阻输出值:、、、、、、130.89℃最大允许误差:±Ω(±0.05℃)7.1.9.3相对湿度:设定范围:(5~100)%RH对应电压输出值(50~1000)mV分辨率:1 mV(%RH)最大允许误差:±1mV(%RH)7.1.9.4风向:设定范围:(0~360)°对应输出值:并行七位格雷码分辨率:1°最大允许误差:无附加误差7.1.9.5风速:设定范围:0~60 m/s对应的频率输出值:0~600 Hz分辨率:1 Hz (0.1 m/s)最大允许误差:±1 Hz (±0.1 m/s)7.1.9.6雨强:设定范围:(0~40)mm/min对应的脉冲输出数:(0~40)个脉冲数/分钟对应的周期数:1/(0~40)个脉冲数/分钟分辨率:1个脉冲数(0.1mm)最大允许误差:±1个脉冲数(±0.1mm)输出量:数字量输出最大误差无附加误差检定设备7.2.1气压7.2.1.1气压传感器检定装置压力调整范围:(400~1100)hPa;压力点的波动度:±7.2.1.2温度系数检定箱温度调整范围:-30℃~+30℃;控制精度:±0.5℃7.2.2温度7.2.2.1传感器检定装置(液体槽)温度调节范围:(-60~+80)℃ (南方:-30℃~+80℃ )温度波动度: ±0.02℃ (-30℃以下:±0.04℃)均匀度:±0.02℃ (-30℃以下:±0.04℃)7.2.3湿度7.2.3.1传感器检定装置湿度调节范围:(10~95)%RH;工作温度范围:(-30~+50)℃;最大允许误差:±2%RH(-10℃以上);±4%RH(-10℃以下)7.2.3.27.2.4 全自动太阳跟踪器最大跟踪误差:°/24h7.2.5 回直路低速风洞风速范围:(~30)m/s;紊流度:≤%;工作段流速均匀性:≤1%;工作段流速均匀性:≤1%;气流偏角:≤1°;环境条件7.3.1气温5~35℃,湿度不大于90%RH,风速不大于5m/s。
7.3.2在所有项目的检定过程中,要记录下当时的气压、温度、湿度、风速等环境情况。
8.自动气象站各要素传感器实验室检定方法温度传感器的检定8.1.1外观检查检查温度传感器金属外保护管,有否有压痕或裂纹,传感器的标签是否清晰可见,记录下传感器的名称、型号和编号等。
8.1.2 功能检查被检温度传感器(气温和地温)与标准数据采集器连接后上电检查,观察能否有输出,在常温条件下与标准铂电阻温度计进行比较,看两者测量值是否接近。
如发现相差较大,应分析原因,排除故障后再进行正式检定,对故障原因,应做好详细记录。
