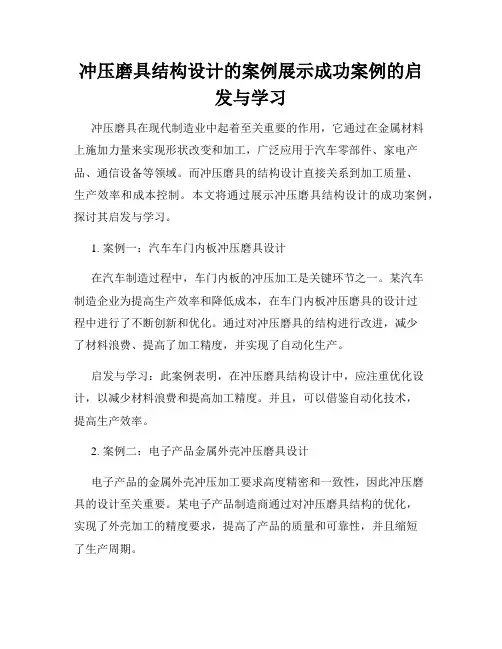

冲压磨具结构设计的案例展示成功案例的启发与学习

冲压磨具结构设计的案例展示成功案例的启发与学习冲压磨具在现代制造业中起着至关重要的作用，它通过在金属材料上施加力量来实现形状改变和加工，广泛应用于汽车零部件、家电产品、通信设备等领域。

而冲压磨具的结构设计直接关系到加工质量、生产效率和成本控制。

本文将通过展示冲压磨具结构设计的成功案例，探讨其启发与学习。

1. 案例一：汽车车门内板冲压磨具设计在汽车制造过程中，车门内板的冲压加工是关键环节之一。

某汽车制造企业为提高生产效率和降低成本，在车门内板冲压磨具的设计过程中进行了不断创新和优化。

通过对冲压磨具的结构进行改进，减少了材料浪费、提高了加工精度，并实现了自动化生产。

启发与学习：此案例表明，在冲压磨具结构设计中，应注重优化设计，以减少材料浪费和提高加工精度。

并且，可以借鉴自动化技术，提高生产效率。

2. 案例二：电子产品金属外壳冲压磨具设计电子产品的金属外壳冲压加工要求高度精密和一致性，因此冲压磨具的设计至关重要。

某电子产品制造商通过对冲压磨具结构的优化，实现了外壳加工的精度要求，提高了产品的质量和可靠性，并且缩短了生产周期。

启发与学习：这个案例给我们的启示是，在冲压磨具结构设计中，应注重满足产品的精度要求，并通过合理的结构设计来提高产品质量和可靠性。

此外，缩短生产周期也是一个重要的目标。

3. 案例三：通信设备金属零部件冲压磨具设计在通信设备制造中，金属零部件的冲压加工是一个关键步骤。

某通信设备制造企业通过对冲压磨具结构的创新，实现了零部件的一次成型加工，避免了二次加工，提高了生产效率和降低了成本。

启发与学习：该案例给我们启示，在冲压磨具结构设计中，应尽量实现一次成型加工，以减少生产环节和成本。

同时，创新性的设计可以带来生产效率的提高。

通过以上案例的展示，我们可以得出以下结论：首先，冲压磨具结构设计对于提高加工质量、生产效率和降低成本至关重要。

其次，优化设计、借鉴自动化技术、满足精度要求、缩短生产周期以及一次成型加工等都是成功案例的共同特点。

冲压磨具结构设计案例展示成功案例的启发与学习

冲压磨具结构设计案例展示成功案例的启发与学习冲压磨具在工业生产中起到了非常关键的作用，它能够通过对材料的加工和成型，实现产品的各种形状和尺寸要求。

冲压磨具的结构设计对于产品的质量和效率具有重要影响。

本文通过展示一些成功的冲压磨具结构设计案例，总结了其中的启发和学习。

1. 案例一：汽车车身冲压件的磨具设计在汽车制造过程中，冲压工艺是非常常见和重要的一种工艺。

汽车车身的冲压件形状复杂，尺寸严格，因此对冲压磨具的结构设计要求很高。

一家汽车制造公司成功设计了一套高效、稳定的冲压磨具，使得汽车车身冲压件的生产效率大幅提升。

该案例的启发是，冲压磨具的结构设计需要考虑到产品的形状、尺寸和工艺要求，同时要考虑到工艺的稳定性和效率。

合理的冲压磨具结构设计可以减少材料的浪费和加工的时间，提高产品的质量和生产效率。

2. 案例二：数控机床冲孔磨具的设计数控机床在制造业中扮演着重要的角色，而冲孔磨具则是数控机床的常用附件。

一家机械设备制造公司设计了一套先进的数控机床冲孔磨具，实现了高效、精准的孔加工。

该案例的启发是，冲孔磨具的结构设计需要考虑到孔的形状、尺寸和加工要求。

合理的冲孔磨具结构设计可以提高孔的加工精度和加工速度，降低产品的成本和工时。

3. 案例三：金属件的弯曲冲孔磨具设计金属件的弯曲冲孔磨具在家具和建筑行业中得到广泛应用。

一家金属制品公司设计了一套创新的弯曲冲孔磨具，实现了金属件的高效弯曲和冲孔加工。

该案例的启发是，弯曲冲孔磨具的结构设计需要考虑到金属件的形状、尺寸和加工要求。

合理的弯曲冲孔磨具结构设计可以提高金属件的加工精度和加工速度，同时兼顾产品的质量和外观要求。

综上所述，冲压磨具结构设计是冲压工艺中至关重要的一环。

通过成功案例的展示，可以从中汲取宝贵的启发和学习。

合理的冲压磨具结构设计可以提高产品的加工效率和质量，降低成本和工时，从而使企业在激烈的市场竞争中脱颖而出。

我们应该不断学习和借鉴先进的设计理念和技术，不断创新冲压磨具的结构设计，为企业的发展和成长提供有力支撑。

冲压磨具结构设计的实例解析学习成功案例提升自己

冲压磨具结构设计的实例解析学习成功案例提升自己冲压磨具在工业制造领域中扮演着重要角色，其结构设计的合理与否直接影响产品的质量和生产效率。

本文将通过一个成功案例的实例解析，探讨冲压磨具结构设计的关键要点，以提升读者自己在这一领域的专业能力。

一、案例背景分析某汽车制造公司在冲压生产过程中遇到了困扰多时的问题——冲裁加工时模具频繁易损坏，导致生产效率低下、成本高昂。

经过对问题的深入调研和分析，决定对冲压磨具的结构设计进行优化，以提高磨具的使用寿命和生产效率。

二、案例分析与解决方案该汽车制造公司对原有的冲压磨具结构进行了全面评估，并根据实际需求进行改进。

以下是该案例中的几个关键问题及其解决方案。

1. 冲压磨具材料选择原有的冲压磨具使用的材料强度不足，容易出现损坏现象。

为了解决这个问题，公司选择了一种更坚固耐用的合金钢材料，以增强磨具的耐用性和抗压能力。

2. 磨具结构优化通过对现有冲压磨具结构的深入分析，公司发现存在磨具结构复杂、加工独特等问题。

为了降低制造成本和提高生产效率，公司对原有结构进行了简化并优化流程。

他们采用了模块化的设计思路，通过设置可更换的零部件，提高了磨具的可维护性和灵活性。

3. 表面涂层技术应用为了进一步提升冲压磨具的使用寿命，该公司引入了表面涂层技术。

他们选取了合适的材料和涂层工艺，使冲压磨具表面形成了一层坚硬的保护膜，提高了其抗磨损和防腐蚀能力。

4. 冲裁动力系统升级经过对冲裁动力系统的分析，公司发现原有的动力输入方式存在一定的缺陷。

为了解决这个问题，他们采用了一种先进的液压传动系统，提高了冲压磨具的工作效率和精度。

三、成功案例的启示与学习通过这个成功案例的解析，我们可以得到一些关于冲压磨具结构设计的启示，并从中学习以提升自己。

1. 深入分析问题根源在解决冲压磨具结构设计问题时，我们首先要深入分析问题的根源，找出造成问题的原因。

只有找准问题所在，才能采取针对性的解决方案。

2. 结构优化与标准化冲压磨具结构设计的优化与标准化是提高生产效率和产品质量的关键。

冲压模具设计实例讲解.doc

方案五：冲腰圆孔、切断及弯曲端部冲腰圆孔、切断连续冲压、弯曲中间两角、冲凸包。这种方案实质上与方案二差不多，只是采用了结构复杂的连续模，故工件回弹难以控制，尺寸和形状不精确。
方案六：将方案三全部工序组合，采用带料连续冲压。其优点是工序集中，只用一副模具完成全部工序，其实质是把方案三的各工序分别布置在连续模的各工位上，所以还具有方案三的各项优点，缺点是模具结构复杂，安装、调试和维修困难。制造周期长。
直径为一般要求的自由尺寸，冲压成形的直径精度的偏差大于表4-1拉深直径的极限偏差。但高度尺寸精度高于表4-3中的尺寸偏差，需由整形保证。
表12-108Al—ZF的力学性能(GB/T5213—1985T和GB/T710—1991)
/MPa
(%)
不小于
260~300
200
44
0.66
初步分析可以知道叶轮零件的冲压成形需要多道工序。首先，零件中部是有凸缘的圆筒拉深
支点间距近似取10mm。将上述数据代入表达式，得：
取，得
压料力 =50%×2376=1188
则第二道工序总冲压力
根据第二道工序所需要的冲压力，选用公称压力为400kN的压力机完全能够满足使用要求。
（3）第三道工序—二次弯形(见图12-8)该工序仍需要压料，故冲压力包括自由弯曲力和压料力。
自由弯曲力
件，有两个价梯，筒底还要冲的孔；其次，零件外圈为翻边后形成的7个“竖立”叶片，围绕中心均匀分布。另外，叶片翻边前还要修边、切槽、由于拉深圆角半径比较小（0.5~1），加上对叶片底面有跳动度的要求，因此还需要整形。
对拉深工序，在叶片展开前，按料厚中心线计算有 ≈4.53＞1.4，并且叶片展开后凸缘将更宽，所以属于宽凸缘拉深。另外，零件拉深度大（如最小价梯直径的相对高度h/d=20.5/13.5=1.52，远大于一般带凸缘筒形件第一次拉深许可的最大相对拉深高度），所以拉深成形比较困难，要多次拉深。

冲压模具典型案例解析

第二十三页，共45页。
第二十四页，共45页。
CD-ROM 第二十五页，共45页。
第二十六页，共45页。
第二十七页，共45页。
第二十八页，共45页。
第二十九页，共45页。
0.05 0.1
第三十页，共45页。
第三十一页，共45页。
第三十二页，共45页。
第三十三页，共45页。
USB
第三十四页，共45页。
第十一页，共45页。
第十二页，共45页。
第十三页，共45页。
第十四页，共45页。
第十五页，共45页。
第十六页，共45页。
第十七页，共45页。
第十八页，共45页。
RJJACK
第十九页，共45页。
關於折彎正常配合與過量配合
.
.
. :
第二十页，共45页。
CNC
第二十一页，共45页。
RC-JACK

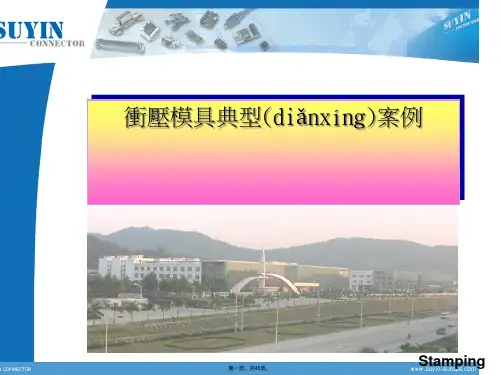

衝壓模具典型(diǎnxíng)案例
第一页，共45页。
Sta45页。
D-SUB
第三页，共45页。
第四页，共45页。
第五页，共45页。
手機BATTERY
第六页，共45页。
第七页，共45页。
第八页，共45页。
第九页，共45页。
第十页，共45页。
BATTERY
第四十四页，共45页。
衝模配件的正確使用和相關公規
修改前
修改后
0.5
0.5 0.5 0.6
7 9-+0.010
基礎折彎原理
A:
?
配件(pèijiàn)的正確使用和相關公規
第四十五页，共45页。
無毛邊預斷
第二十二页，共45页。
此處壓板設計錯誤

冲压模具设计和制造实例

冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。

试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。

零件名称：止动件生产批量：大批材料：A3材料厚度：t=2mm一、冲压工艺与模具设计1.冲压件工艺分析①材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。

②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。

③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，可按IT14级确定工件尺寸的公差。

孔边距12mm的公差为-0.11，属11级精度。

查公差表可得各尺寸公差为：零件外形：65 mm 24 mm 30 mm R30 mm R2 mm零件内形：10 mm孔心距：37±0.31mm 结论：适合冲裁。

2.工艺方案及模具结构类型该零件包括落料、冲孔两个工序，可以采用以下三种工艺方案：①先落料，再冲孔，采用单工序模生产。

②落料-冲孔复合冲压，采用复合模生产。

③冲孔-落料连续冲压，采用级进模生产。

方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。

由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。

由于孔边距尺寸12 mm 有公差要求，为了更好地保证此尺寸精度，最后确定用复合冲裁方式进行生产。

-0.74-0.52-0.52-0.52-0.52+0.360 0-0.11工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，所以复合模结构采用倒装复合模及弹性卸料和定位钉定位方式。

3.排样设计查《冲压模具设计与制造》表2.5.2，确定搭边值：两工件间的搭边：a=2.2mm工件边缘搭边：a1=2.5mm步距为：32.2mm条料宽度B=D+2a1=65+2*2.5=70确定后排样图如2所示一个步距内的材料利用率η为：η=A/BS×100%=1550÷（70×32.2）×100%=68.8%查板材标准，宜选900mm×1000mm的钢板，每张钢板可剪裁为14张条料（70mm×1000mm），每张条料可冲378个工件，则η为：η=nA1/LB×100%=378×1550/900×1000×100%=65.1%即每张板材的材料利用率为65.1%4.冲压力与压力中心计算⑴冲压力落料力F总=1.3Ltτ=1.3×215.96×2×450=252.67（KN）其中τ按非退火A3钢板计算。

冲压模具设计和制造实例

冲压模具设计和制造实例冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。

试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。

②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。

③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，-0.74 0-0.52-0.52-0.52-0.52可按IT14级确定工件尺寸的公差。

孔边距12mm 的公差为-0.11，属11级精度。

查公差表可得各尺寸公差为：零件外形：65 mm 24 mm 30 mm R30 mm R2 mm零件内形：10 mm孔心距：37±0.31mm 结论：适合冲裁。

2.工艺方案及模具结构类型该零件包括落料、冲孔两个工序，可以采用以下三种工艺方案：①先落料，再冲孔，采用单工序模生产。

②落料-冲孔复合冲压，采用复合模生产。

③冲孔-落料连续冲压，采用级进模生产。

方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。

由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。

由于孔边距尺寸12 mm 有公差要求，为了更好地保证此尺寸精度，最后确定用复合冲裁方式进行生产。

+0.36 0-0.11工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，所以复合模结构采用倒装复合模及弹性卸料和定位钉定位方式。

冲压模具结构最清晰讲解图文原创

3真空热处理+深冷处理增加硬度，同时防锈。最后消除残留应力。
4大水磨
5线割
〔粗〕磨掉热处理引起慢走丝加工通孔。
的变形量，确保平整度。
6精磨用45°斜砂轮研磨各个位置倒角。
7刻字在模板上做标志便于区分。客户付费模具最好带
更多请点击
--排样及估价
冲模工站排样图例如
1裁边/冲孔2冲孔
4下料5下料7倒角 9下料 11折弯 13折弯14下料
引导针带动。数量越多那么精度越高。
材质： SLD，硬度HRC58~62 。
加工顺序= 锯床
铣床
粗磨
线割〔慢〕
大水磨精磨
真空热处理深冷处理
--模板简介
下模板+下垫板
下模板，1.放置导料板+凹模镶件+内导套+浮料块，并保证位置的准确性；2. 承受冲剪时的旁侧力。
定位销，将下模板和下垫板连接，保证准确性。
准确性；2.当模具下行，脱料板生先成预坯压料冲压铣材孔料和；槽外表平整加工
增加硬度与防锈
冲子冲剪完成后外，表借粗由平卸整料弹快簧走提丝供加的工力孔将冲确子保平整折与弯冲镶压件材，料尾别部离紧。靠脱料垫板，合模时与料带接触从而成型。
压卸料镶件，尾部紧靠脱料垫板，包裹下料冲子，
预引压导和针卸，料冲。裁形成延边料的定位孔，料带行进靠
--模具构造概览
冲压模具构造
上模下模
限高柱
外导套
定位销
内导柱
内导套
1
滚珠套外导柱
2 3
4
引导针
冲子
5
冲压板料刀口
6 7
定位销 8
--模具构造概览

冲压磨具结构实用案例分享深入了解成功之道

冲压磨具结构实用案例分享深入了解成功之道在工业制造领域，冲压磨具是一种常用的工具，用于加工金属板材或条材。

它们的结构设计和使用方式对于冲压过程的高效性和成品质量有着重要的影响。

本文将通过分享几个冲压磨具的实用案例，深入探讨成功的结构设计和使用方法，以期提供一些有益的参考和启示。

案例一：模具结构的细节设计在冲压磨具的设计中，模具结构的细节决定了其加工精度和稳定性。

一家汽车零部件制造厂对其模具结构进行了优化设计，以提高冲压生产线的效率和产品质量。

首先，他们对冲压模具的支撑结构进行了改进。

通过增加支撑点和设置辅助支撑装置，提高了模具在冲压过程中的稳定性，降低了变形和振动的风险。

其次，他们增加了模具的导向装置，使其在加工过程中的移动更加平稳。

通过合理设置滑动道、导向柱和导向套，成功减少了磨具的摩擦和卡紧现象，提高了冲压的精度和效率。

此外，他们还优化了模具的冲堵结构。

通过减小冲孔套的直径和增加冲头的冲击力，他们成功解决了冲堵现象，提高了模具的使用寿命和生产效率。

案例二：磨具材料的选择和应用另一个成功的案例来自一家金属制造企业，他们通过合理选择和应用磨具材料，实现了高效的冲压加工。

首先，他们使用了高硬度和抗磨损的钢材作为磨具的工作面材料。

这种材料具有优异的耐磨性和耐冲击性，能够有效减少磨具在加工过程中的磨损和损坏，提高了使用寿命和生产效率。

其次，他们采用了表面涂层技术来增加磨具的表面硬度和润滑性。

通过使用钛涂层或氮化处理等方法，他们成功减少了磨具与金属板材之间的摩擦力，提高了冲压的稳定性和精度。

此外，他们还使用了先进的磨具润滑剂，以减少磨具与材料之间的摩擦和热量积聚。

这种润滑剂能够有效降低冲压过程中的摩擦阻力，减少磨具的磨损和形变，提高加工的质量和效率。

结论通过以上案例的分享，我们可以看出冲压磨具的结构设计和使用方法对于提高生产线的效率和产品质量至关重要。

在模具结构的设计中，我们应注重细节并进行优化，例如增加支撑点、优化导向装置和冲堵结构等。

冲压模具设计和制造实例

冲压模具设计和制造实例概述冲压模具是用于将金属片材加工成所需形状和尺寸的工具。

其制造复杂度较高，设计和制造均需要经验丰富的工程师和技工进行。

本文将通过一个实例介绍冲压模具的设计和制造过程。

实例描述下面以制作一个汽车车门的内板为例，介绍冲压模具的设计和制造过程。

第一步：确认设计要求和材料在进行冲压模具设计之前，需要明确设计要求和所用材料的性质。

本例所用车门内板是由镀锌板材料制成，其厚度为1.2毫米。

第二步：制作3D模型制作3D模型是进行冲压模具设计的重要步骤。

在本例中，使用CAD软件制作车门内板的3D模型，并根据设计要求确定模具设计参数。

第三步：确定模具结构和制作步骤根据车门内板3D模型和设计要求，确定冲压模具的结构和制作步骤。

在本例中，车门内板由多个图形组成，因此需要制作多个模具，分别进行冲压加工。

第四步：进行模具制作根据确定的模具结构和制作步骤，进行模具制作。

在本例中，需要制作多个模具，包括下模和上模。

下模与上模的制作均需要使用工具机和加工工具，如铣床、钻床、车床等。

模具的硬度和精度均需要满足设计要求，常用的材料包括合金钢和工具钢等。

第五步：进行模具测试和调整制作完成后，进行模具测试和调整。

首先对模具进行初步测试和加工样品，发现问题后进行调整。

对于复杂的模具，需要进行多次测试和调整，以确保加工效果符合设计要求。

第六步：进行生产模具通过测试和调整后，即可进行生产。

在本例中，根据生产要求和批次量，生产出相应数量的车门内板。

冲压模具的设计和制造是一项复杂精细的工作，需要技术水平和经验。

本例通过一个车门内板的制作过程，展示了冲压模具设计和制造的详细步骤，包括确认设计要求和材料、制作3D模型、确定模具结构和制作步骤、进行模具制作、进行模具测试和调整以及进行生产。

这些步骤都需要严密的操作和高水平的技术，以确保最终的产品质量。

第九讲冲压模具设计实例分析

第八章冲压模具结构及设计
9、模具的装配根据级进模装配要点，选凹模作为装配基准件，先装下模，再装上模，并调整间隙、试冲、返修。
第八章冲压模具结构及设计
二、拉深模设计与制造实例
零件名称：端盖生产批量：大批量材料：镀锌铁皮材料厚度：1mm
第八章冲压模具结构及设计
1、冲压件工艺性分析冲压工序：落料、拉深；材料：为镀锌铁皮，具有良好的拉深性能，适合拉深；结构：简单对称；精度：全部为自由公差，工件厚度变化也没有作要求，只是该工件作为另一零件的盖，口部尺寸 φ69可稍作小些。而工件总高度尺寸14mm可在拉深后采用修边达要求。
第八章冲压模具结构及设计
2、冲压工艺方案的确定方案一：先落料，后拉深。采用单工序模生产。方案二：落料-拉深复合冲压。采用复合模生产。方案三：拉深级进冲压。采用级进模生产。方案一：模具结构简单，但成本高而生产效率低；方案二：生产效率较高，尽管模具结构较复杂，但因零件简单对称，模具制造并不困难；方案三：生产效率高，但模具结构比较复杂，送进操作不方便，加之工件尺寸偏大。结论：采用方案二为最佳工艺方案。
起粗定距的活动挡料销、弹簧和螺塞选用标准件，规格为8×16。
φ8mm导正销
第八章冲压模具结构及设计
（3）导料板的设计（4）卸料部件的设计
① 卸料板的设计 ②卸料螺钉的选用（5）模架及其它零部件设计
第八章冲压模具结构及设计
6、模具总装图（右图） 7、冲压设备的选定 8、模具零件加工工艺
模具关键零件因采用线切割，所以这些零件的加工就变得相对简单。
第八章冲压模具结构及设计
（4）冲压工序压力计算拟采用正装复合模，固定卸料与刚性推件。根据冲压工艺总力计算结果并结合工件高度，初选开式双柱可倾压力机J23-25。

冲压磨具结构分析实例成功案例的解读与启示

冲压磨具结构分析实例成功案例的解读与启示冲压磨具是现代工业生产中不可或缺的重要设备，其结构设计的合理性直接关系到产品质量和生产效率。

本文将以实际成功案例为例，对冲压磨具结构进行分析，探讨其优势和启示。

一、案例介绍我们选取了某汽车制造企业在开发新产品时所遇到的冲压磨具设计案例。

该企业在推出新车型时，冲压零件数量多、形状复杂，要求工艺精度高、成本低，因此冲压磨具的结构设计显得尤为关键。

该企业通过充分分析材料的性能特点、产品的结构要求以及生产工艺流程，结合之前的实践经验，设计了一种新型的冲压磨具结构，并在实际生产中取得了优秀的效果。

下面我们对这个案例进行具体展开。

二、冲压磨具结构分析1. 结构设计理念该企业在设计冲压磨具时，注重结构合理性和可操作性。

他们首先考虑了冲压零件的成型过程中的力学特性，选择了合适的材料和处理工艺，以提高磨具的刚度和耐磨性。

其次，他们使用了模块化设计思想，将磨具主要部件进行拆分并进行标准化，提高了磨具的通用性和可维护性。

同时，各个子部件之间的连接采用了精确的配合，确保了整个磨具在使用过程中的高精度和稳定性。

2. 结构优势通过优化设计，该冲压磨具在实际生产中取得了显著的效果。

具体优势表现在以下几个方面：（1）提高生产效率：该冲压磨具结构设计合理，减少了冲压过程中的能量损失和冲件的变形，显著降低了生产工时和废品率。

（2）增强产品质量：磨具的结构设计使得冲压零件的成型更加精确和均匀，材料利用率高，零件形状和尺寸的一致性得到进一步提升，产品质量得到明显改善。

（3）降低生产成本：结构优化设计降低了冲压磨具的制造成本，模块化设计使得磨具更易于维护和更换零部件，有效延长了磨具的使用寿命，减少了企业的维修和更换费用。

三、案例的启示通过对该成功案例的分析，我们可以得到以下启示：1. 综合考虑工艺和成本：冲压磨具的结构设计应该从工艺和成本两个方面进行综合考虑，注重提高生产效率的同时，也要注意控制制造成本，使磨具设计更具实用性。

冲压模具设计与制造实例

冲压模具设计与制造实例1. 引言冲压模具是工业生产中常用的一种工具，用于将金属材料通过冲压工艺加工成所需的形状。

冲压模具设计与制造是一个复杂而关键的过程，它直接影响到产品的质量和生产效率。

本文将以一个实际的冲压模具设计与制造实例为例，介绍冲压模具设计与制造的基本步骤和注意事项。

2. 实例背景我们以汽车钣金件的冲压模具设计与制造为例进行讲解。

假设我们的目标是设计和制造一个用于生产汽车车门的冲压模具。

车门是汽车的重要组成部分，其外形复杂，要求尺寸精确，强度高，并具有良好的外观质量。

3. 设计步骤3.1 零件分析与工艺评估首先，我们需要对车门零件进行分析，并评估其加工工艺。

通过对零件的尺寸、形状和材料等特性的分析，确定是否适合使用冲压工艺进行加工。

同时，评估冲压加工的难度和可行性，为后续的模具设计提供依据。

3.2 冲压工艺设计在确定了冲压加工的可行性后，需要进行冲压工艺的设计。

冲压工艺设计包括：冲头形状设计、冲压过程参数的确定、局部加强结构的设计等。

通过合理设计冲压工艺，可以提高车门的加工质量和生产效率。

3.3 模具结构设计根据冲压工艺的设计要求，进行冲压模具的结构设计。

冲压模具包括上模、下模、顶针、导柱等零部件。

根据零件的形状和尺寸特点，确定模具的结构形式、零部件的布局和排列顺序，并进行模具的结构设计和合理布局。

3.4 模具零件设计在完成模具的结构设计后，需要对模具各个零部件进行详细设计。

根据模具的结构和工作原理，分别设计上模、下模、顶针、导柱等零部件。

模具零件设计包括：材料的选择、尺寸的确定、形状的设计等。

通过合理的零件设计，可以保证模具的稳定性和工作性能。

4. 制造步骤4.1 模具加工在完成模具设计后，需要进行模具的加工制造。

模具加工包括：材料采购、加工设备的选择、加工工艺的制定等。

根据模具的设计要求，选择适合加工模具的机床设备，进行模具零部件的加工。

加工过程中，需要严格控制尺寸和精度。

4.2 零部件组装模具零部件加工完成后，需要进行零部件的组装。

冲压模具设计实例讲解

冲压模具设计实例讲解1. 引言冲压模具是用于制作零部件的工具，广泛应用于汽车、电子、家电等行业。

本文将通过一个冲压模具设计实例，为读者介绍冲压模具设计的根本流程和本卷须知。

2. 设计背景我们以一款汽车车门为例，说明冲压模具的设计过程。

车门是汽车的重要部件之一，需要经过冲压加工来获得所需的形状和尺寸。

3. 设计流程3.1 确定产品要求在冲压模具设计之前，首先要明确产品的要求。

包括车门的尺寸、形状、材料以及制造工艺要求等。

3.2 制定模具设计方案根据产品要求，我们可以开始制定模具设计方案。

主要包括冲头、模座、模具顶板等部件的尺寸、形状和结构设计。

3.3 3D建模在制定模具设计方案后，我们可以使用CAD软件进行3D建模。

这样可以更直观地了解模具的结构、尺寸和装配关系。

3.4 模具加工制造根据3D模型，我们可以进一步进行模具零部件的加工制造。

主要包括数控加工、电火花加工、磨削等工艺。

3.5 模具装配和调试将加工好的模具零部件进行装配，并进行模具调试。

确保模具的各个部位协调运转，到达设计要求。

4. 冲压模具设计的本卷须知4.1 材料选择在冲压模具设计中，材料的选择非常重要。

一般情况下，应选用高强度、高韧性、耐磨损的材料，以保证模具的使用寿命和精度。

4.2 精度要求冲压模具对产品的精度要求很高，因此在设计过程中要考虑到产品的尺寸、形状等因素，并进行适宜的修正和优化。

4.3 加工工艺冲压模具的加工工艺对模具的质量和性能起着决定性的作用。

因此，在制造过程中要选择适宜的加工工艺，并确保加工精度和质量。

4.4 模具保养模具使用后需要定期进行保养和维护，以延长模具的使用寿命。

包括清洁、润滑、更换易损件等工作。

5. 总结冲压模具的设计过程需要考虑产品要求、制定设计方案、进行3D建模、加工制造、装配和调试等多个环节。

同时要注意材料选择、精度要求、加工工艺和模具保养等方面的问题。

通过本文的实例讲解，读者可以更深入地了解冲压模具设计的根本流程和本卷须知。

冲压模具设计实例讲解

冲压模具设计实例讲解冲压模具是工业生产中常用的一种模具，它主要用于金属材料的成型加工。

冲压模具设计是冲压工艺中的重要环节，其设计合理与否直接影响到产品的质量和生产效率。

下面我将通过一个冲压模具设计实例来详细讲解其设计过程和要点。

我们以一个简单的盖板零件为例，来进行冲压模具的设计。

假设这个盖板零件由矩形材料（宽度80mm，长度100mm）制成，其上方有一个凸出的圆形凸台（直径50mm）。

首先，我们需要对盖板的形状和尺寸进行分析，在分析过程中确立产品的几何特征。

根据零件的外形和要求，将整个零件分解为以下几个部分：上模板、下模板、导向柱、顶针、顶模板以及凸台的凸模。

通过仔细测量和分析，确定每个部分的几何形状和尺寸。

其次，我们需要确定零件的材料以及厚度，并结合厚度来选择模具的材料。

在这个实例中，假设盖板材料为2mm的冷轧板（SPCC），则模具材料可以选择为优质合金工具钢。

第三步，我们根据零件的形状，在上模板和下模板上确定模具的开料位置和孔位。

开料位置应当考虑到材料的利用率和加工方便性，孔位的位置应与零件几何特征和加工工艺相匹配，以确保零件可以顺利成型。

在本实例中，下模板的开料位置经过综合考虑后确定在模具中心位置，上模板的开料位置则需要根据凸台的形状和位置来决定。

第四步，我们需要确定导向柱、顶针和顶模板的位置和尺寸。

导向柱的位置应当能够确保上下模板的精确定位，并保证模具在使用过程中的稳定性。

顶针的位置需要根据零件的特征来决定，以确保成型过程中零件的成型质量。

顶模板则需要根据零件的形状和材料选择合适的凸模形状和尺寸，以确保零件的成型质量。

最后一步，我们需要根据上述设计结果进行模具的绘图制作。

绘图要求精确、准确，需要包含所有的模具建构要素和加工尺寸等信息，以便制造部门进行模具加工和组装。

综上所述，冲压模具设计涉及到多个方面的考虑和决策，需要综合考虑零件的特征、工艺要求、材料特性等多个因素。

通过合理的设计和制作，可以保证模具的质量和使用效果，提高产品的生产效率和质量。

冲压模具设计实例讲解

第二节冲压工艺与模具设计实例一、摩托车侧盖前支承冲压工艺设计二、微型汽车水泵叶轮冲压工艺与模具设计一、摩托车侧盖前支承冲压工艺设计图1２-1所示为摩托车侧盖前支承零件示意图，材料Q21５钢，厚度１．5mm，年生产量５万件，要求编制该冲压工艺方案。

⒈零件及其冲压工艺性分析摩托车侧盖前支承零件是以2个mm的凸包定位且焊接组合在车架的电气元件支架上,腰圆孔用于侧盖的装配,故腰圆孔位置是该零件需要保证的重点。

另外,该零件属隐蔽件，被侧盖完全遮蔽,外观上要求不高，只需平整。

图１2-1侧盖前支承零件示意图该零件端部四角为尖角,若采用落料工艺,则工艺性较差,根据该零件的装配使用情况,为了改善落料的工艺性,故将四角修改为圆角，取圆角半径为２mm。

此外零件的“腿”较长，若能有效地利用过弯曲和校正弯曲来控制回弹，则可以得到形状和尺寸比较准确的零件。

腰圆孔边至弯曲半径Ｒ中心的距离为2.5mm。

大于材料厚度（1.5mm），从而腰圆孔位于变形区之外，弯曲时不会引起孔变形,故该孔可在弯曲前冲出。

⒉确定工艺方案首先根据零件形状确定冲压工序类型和选择工序顺序。

冲压该零件需要的基本工序有剪切（或落料)、冲腰圆孔、一次弯曲、二次弯曲和冲凸包。

其中弯曲决定了零件的总体形状和尺寸,因此选择合理的弯曲方法十分重要。

(1) 弯曲变形的方法及比较该零件弯曲变形的方法可采用如图12-2所示中的任何一种。

第一种方法（图１2-2a)为一次成形，其优点是用一副模具成形,可以提高生产率,减少所需设备和操作人员。

缺点是毛坯的整个面积几乎都参与激烈的变形，零件表面擦伤严重，且擦伤面积大，零件形状与尺寸都不精确,弯曲处变薄严重,这些缺陷将随零件“腿”长的增加和“腿”长的减小而愈加明显。

第二种方法(图12-2b)是先用一副模具弯曲端部两角，然后在另一副模具上弯曲中间两角。

这显然比第一种方法弯曲变形的激烈程度缓和的多,但回弹现象难以控制，且增加了模具、设备和操作人员。

冲压模具设计与制造实例教材(PPT 42页)

冲压模具设计与制造实例教材(PPT 42页)冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。

试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。

②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。

③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，-0.74 0-0.52-0.52-0.52-0.52=378×1550/900×1000×100%=65.1%即每张板材的材料利用率为65.1%4.冲压力与压力中心计算⑴冲压力落料力F总=1.3Ltτ=1.3×215.96×2×450=252.67（KN）其中τ按非退火A3钢板计算。

冲孔力F冲=1.3Ltτ=1.3×2π×10×2×450=74.48（KN）其中：d 为冲孔直径，2πd为两个圆周长之和。

卸料力F卸=K卸F卸=0.05×252.67=12.63（KN）推件力F推=nK推F推=6×0.055×37.24=12.30（KN）其中n=6 是因有两个孔。

总冲压力：F总= F落+ F冲+ F卸+ F推=252.67+74.48+12.63+12.30=352.07（KN）⑵压力中心如图3所示：由于工件X方向对称，故压力中心x0=32.5mm=13.0mm其中：L1=24mm y1=12mmL2=60mm y2=0mmL3=24mm y1=12mmL4=60mm y4=24mmL5=60mm y5=27.96mmL6=60mm y6=24mmL7=60mm y7=12mmL8=60mm y8=12mm计算时，忽略边缘4-R2圆角。

冲压模具设计实例

冲压模具设计实例设计实例：汽车车门内板冲压模具1.需求分析首先进行需求分析，了解客户对产品的要求。

在这个实例中，我们的客户要求生产汽车车门内板，需要模具能够冲压出符合要求的车门内板。

2.零件设计根据客户需求，设计车门内板零件。

考虑到实际生产中的材料和工艺要求，确定车门内板的形状、尺寸和厚度等。

3.工艺设计根据车门内板的形状和材料特性，确定冲压工艺。

包括冲压次数、冲压力度、冲裁布局等。

4.模具设计根据上述工艺要求，开始进行冲压模具的设计。

主要步骤如下：(1)模具结构设计：确定模具的结构形式，包括上模座、下模座、导柱、导套等部件。

(2)模具材料选择：根据模具的使用要求和生产批量确定模具材料。

汽车车门内板的生产通常使用耐磨性、强度高的工具钢。

(3)模具零件设计：根据模具结构设计的要求，设计模具的每个零件，包括上模、下模、剪切刀等。

(4)组件装配设计：将每个零件进行装配设计，确保零件可以精准地定位和配合。

(5)冲裁布局设计：根据冲裁过程的要求，确定上模、下模和冲裁刀的位置和布局，确保冲裁过程稳定和准确。

(6)模具热处理设计：由于模具在冲压过程中受到较大的应力和摩擦力，需要进行热处理，提高其硬度和耐磨性。

(7)模具安装设计：考虑到模具的使用和维护，设计合理的模具安装方式，方便更换模具和进行维护。

5.模具加工制造根据模具设计图纸，进行模具加工制造。

包括数控加工、磨削、电火花等工艺。

确保模具加工精度和质量。

6.模具调试和试产完成模具制造后，进行模具的调试和试产。

包括模具的安装和调整，冲压参数的调整等。

确保模具运行稳定和冲压产品质量合格。

通过以上步骤，完成一套汽车车门内板冲压模具的设计和制造。

在实际生产中，可以根据需求进行相应的改进和优化。

冲压模具设计是一门综合性较强的工程技术，需要综合考虑材料、工艺、机械、加工等方面的知识。

只有通过科学合理的设计，才能制造出高质量的冲压模具。
