BIM软件Revit机电综合管线图教程
revit机电建模【管线连接】自动两根管线相连的步骤
revit机电建模【管线连接】自动两根管线相连的步骤
revit机电建模【管线连接】自动两根管线相连的步骤。
Revit是如何实现自动选择合适的管件进行连接的?如果是常规的做法，会涉及到Revit中的“布管系统配置”，单击“管道”，再打开“属性”面板，然后单击，编辑类型”打开“类型属性”框。
上面这一套下来是不是很麻烦?现在和大家分享一个简单的做法，两根管线轻轻一点即可自动连接，revit机电建模的不要错过了。
revit机电建模→ 管线连接

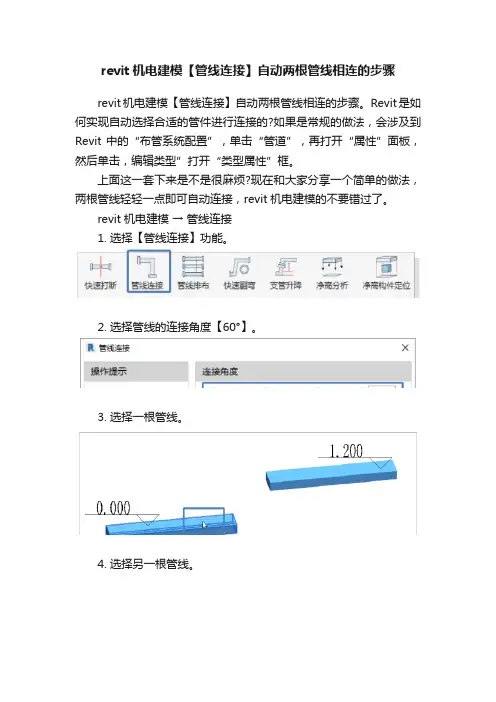

1. 选择【管线连接】功能。
2. 选择管线的连接角度【60°】。
3. 选择一根管线。
4. 选择另一根管线。
5. 完成【60°】的连接。
6. 适用范围：高度不一致的两根管线(管道、风管、桥架)。
以上就是关于“revit机电建模【管线连接】”的做法步骤，自动连接就是这么简单。
如果你也是常用机电建模插件的话，一定不要错过。
这是BIM建模助手其中一个模块，还有土建，出图，综合，有求必应共五个模块。
免费试用一个月。
Revit教程第7章 管线综合
（2）生成管道冲突报告。在菜单栏选择“协作”|“碰撞检查”|“运行碰撞检查”命令，在弹出的“碰 撞检查”对话框中，在两个“类别来自”栏均选择“当前项目”选项，并均都选“管道”单选框，单击“确定 ”按钮生成“冲突报告”，进入下一步操作，如图7.2所示。
图7.2 生成管道冲突报告
注意：由于“房间净高虚拟对象”族是用“公 制常规模型”这个类别制作的，因此这里的“类别 ”要选择“常规模型”。由于“房间标高”这个参 数是由设计者根据图纸手动输入的，因此其“参数 类型”选择“数值”类型。
图7.64 设置项目参数
ห้องสมุดไป่ตู้
（2）输入女厕的“房间标高”项目参数。选择“房间虚拟净高对象 女厕”，在“属性”面板的“房间 标高”栏中输入-20，如图7.65所示。
（3）显示问题管道。继续上一步操作，在弹出的“冲突报告”中，选择“管道”|“管道:管道类 型:给水管-标记194:ID996017”命令，单击“显示”按钮，这时在三维视图就看到问题管道高亮显示 了，进入下一步操作，如图7.3所示。
注意：“管道:管道类型:给水管-标记194:ID996017”和“管道:管道类型:采暖回水管-标记 194:ID1020665”为问题管道，选择任一管道，相应管道就会高亮显示。
图7.48 新建女厕类型
7.2.3 使用明细表统计房间净高
本小节的统计计算要使用“项目参数”，这是 Revit几大参数之一，设置方法略有不同，请读者注 意。具体统计方法如下。
（1）设置项目参数。选择“管理”|“项目参 数”命令，在弹出的“项目参数”对话框中单击“ 添加”按钮，在弹出的“参数属性”对话框中的“ 类别”栏中勾选“常规模型”复选框，单击“实例 ”单选按钮，在“参数类型”栏中切换至“数值” 选项，在“名称”栏中输入“房间标高”字样，单 击“确定”按钮，如图7.64所示。
基于BIM的Revit机电管线设计案例教程
精彩摘录
书中对Revit软件的介绍让我们领略到了这款软件的强大功能。通过使用 Revit，设计师可以在一个统一的平台上进行机电管线的建模、设计和出图，避 免了传统二维设计中的很多问题。同时，Revit还提供了丰富的插件和扩展功能， 可以满足不同设计师的需求。
精彩摘录
“在实际项目中，使用Revit进行机电管线设计的步骤包括：创建标高、创建 轴网、创建管道模型、添加阀门和附件、进行碰撞检测和调整、生成施工图和工 程量统计等。”
目录分析
提高篇：在基础篇的基础上，提高篇进一步讲解了Revit机电管线设计的进阶 技巧。包括如何设置管道和设备的参数、如何进行管道的坡度和流向调整等。
目录分析
高级篇：高级篇主要涉及了一些高级功能和技术的介绍，如使用族和组、创 建复杂的管道布局等。通过这部分的学习，读者可以更深入地掌握Revit机电管 线设计的技能。
阅读感受
阅读感受
《基于BIM的Revit机电管线设计案例教程》读后感 近日，我阅读了一本由Autodesk公司官方编写的《基于BIM的Revit机电管线 设计案例教程》。这本书无疑是一本权威、详尽且实用的机电管线设计指南，它 不仅深入浅出地讲解了Revit机电管线的各项基本功能和设计流程，还通过一系 列实际的案例，展示了如何将理论知识应用于实际工程项目中。
阅读感受
我被这本书的编写方式所吸引。它并不是单纯地讲解软件的使用方法，而是 将重点放在了如何利用Revit软件进行机电管线的设计上。书中的每一个知识点 都与实际的工程案例紧密相连，使得读者可以更加直观地理解并掌握这些知识。 书中的案例都具有相当的实用性和代表性，它们涵盖了各种常见的机电管线设计 场景，使得我在阅读过程中可以不断地感受到理论与实践的结合。
目录分析
2020版revit机电管线功能及如何快速管线排布
2020版revit机电管线功能及如何快速管线排布
最近接触了一个用Revt2020版本的机电项目，小编之前用的比较多的是2018版本，觉得2018版本挺好，后来用了2020版本之后，发现了这个版本有一个对机电非常赞的功能升级，推荐给不知道的小伙伴们，相信我，用过都说好!
这个功能就是可以直接输入管线(管道、风管、桥架的顶部中部、底部高度)，如图1所示
单看这个功能可能还没觉得有什么，举个例子。
在调管综的过程中，经常有要这么将管线分层，那么一般来说，要控制两个管线之间的净距，如图2所示
就这两个排风管来说，单击选择上部风管，可以看到风管底部3800，假如风管净距150，我选择下部风管，直接在它的顶部高程中输入3650即可，是不是非常快，再也不需要像以前一样去计算它的中心高程了(以前版本只能输入中心高程)如图3.4所示
介绍一款Revit机电免费试用插件的管线排布操作方法
机电模块→ 管线排布
1.选择【管线排布】功能。
2.排布预设置。
3.选择参照构件。
4. 框选需要排布的构件，点击左上角的【完成】按钮。
(会自动排除参照构件)。
5.完成管线排布。
一款免费使用的机电插件，管线排布，管线连接，管线对齐是BIM建模助手其中一个小功能，还有机电，土建，出图，综合，有求必应等五个模块，全部打包下载【365圆】即可。
免费试用一个月。
【BIM丨每日一技】Revit出图修改机电管线线宽
【BIM丨每日一技】Revit出图修改机电管线线宽
在专业出图时，通常所有管线都不是同一种线宽，需要在Revit中将导出管线的线宽进行设置，以至于符合规范要求。
1.先在Revit中对自带线宽的选项进行一个设置，选项上面的管理选项卡下的其他设置里面的线宽。
可以使用默认，也可以进行编
2. 将需要导出机电的管线平面图的其他相关设置好，在进行一个线宽设置，这里我们在项目浏览器机电管线系统出进行设置，这里包括的管道系统和风管系统。
3.这里用管道系统进行举例，选中管道系统，选中需要设置的管道系统，进行双击。
双击之后出现下图所示。
4.选择图形替换，点击编辑出现图所示。
在图片中出现宽度、颜色、填充图案三个选项。
这里可以对导出管线线宽进行设置选项就是线宽，可以进行线宽的设置，选择合适的线宽，来进行相关的设置。
这里设置好就可以进行导出图纸。

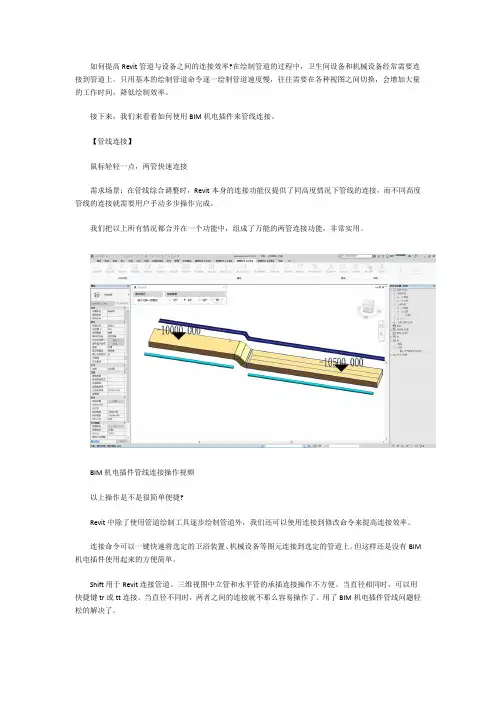

BIM机电插件【管线连接】操作
如何提高Revit管道与设备之间的连接效率?在绘制管道的过程中，卫生间设备和机械设备经常需要连接到管道上。
只用基本的绘制管道命令逐一绘制管道速度慢，往往需要在各种视图之间切换，会增加大量的工作时间，降低绘制效率。
接下来，我们来看看如何使用BIM机电插件来管线连接。
【管线连接】
鼠标轻轻一点，两管快速连接
需求场景：在管线综合调整时，Revit本身的连接功能仅提供了同高度情况下管线的连接，而不同高度管线的连接就需要用户手动多步操作完成。
我们把以上所有情况都合并在一个功能中，组成了万能的两管连接功能，非常实用。
BIM机电插件管线连接操作视频
以上操作是不是很简单便捷?
Revit中除了使用管道绘制工具逐步绘制管道外，我们还可以使用连接到修改命令来提高连接效率。
连接命令可以一键快速将选定的卫浴装置、机械设备等图元连接到选定的管道上。
但这样还是没有BIM 机电插件使用起来的方便简单。
Shift用于Revit连接管道。
三维视图中立管和水平管的承插连接操作不方便。
当直径相同时，可以用快捷键tr或tt连接。
当直径不同时，两者之间的连接就不那么容易操作了。
用了BIM机电插件管线问题轻松的解决了。
BIM软件Revit机电综合管线图教程
.管线综合第 1 章Revit MEP 绪论本章将重点介绍Revit MEP 软件的应用优势及软件界面，用Revit MEP 和Navisworks 软件进行水、暖、电模型搭建和碰撞检查的流程，是对本书整体知识架构的总结和介绍。
本章还介绍了Revit MEP 软件中帮助文件的使用方法，为读者学习和掌握Revit MEP 软件提供了有力的支持。
1.1 Revit MEP 软件的优势建筑信息模型（Building Information Model）是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型。
BIM 是一种技术、一种方法、一种过程，BIM 把建筑业业务流程和表达建筑物本身的信息更好地集成起来，从而提高整个行业的效率。
随着以Autodesk Revit 为代表的三维建筑信息模型（BIM）软件在国外发达国家的普及应用，国内外先进的建筑设计团队也纷纷成立BIM 技术小组，应用Revit 进行三维建筑设计。
Revit MEP 软件是一款智能的设计和制图工具，Revit MEP 可以创建面向建筑设备及管道工程的建筑信息模型。
使用Revit MEP 软件进行水暖电专业设计和建模，主要有以下优势：1.1.1 按照工程师的思维模式进行工作，开展智能设计Revit MEP 软件借助真实管线进行准确建模，可以实现智能、直观的设计流程。
Revit MEP 采用整体设计理念，从整座建筑物的角度来处理信息，将给排水、暖通和电气系统与建筑模型关联起来，为工程师提供更佳的决策参考和建筑性能分析，。
借助它，工程师可以优化建筑设备及管道系统的设计，进行更好的建筑性能分析，充分发挥BIM 的竞争优势，促进可持续性设计。
同时，利用Revit 与建筑师和其他工程师协同，还可即时获得来自建筑信息模型的设计反馈。
实现数据驱动设计所带来的巨大优势，轻松跟踪项目的范围、进度和工程量统计、造价分析。
1.1.2 借助参数化变更管理，提高协调一致利用Revit MEP 软件完成建筑信息模型，最大限度地提高基于Revit 的建筑工程设计和制图的效率。
Revit机电综合设计应用 第5章 管线综合优化排布规则
管线综合优化排布规则
1.总体原则 2.避让原则 3.垂直面排列管道原则 4.平面管道间距 5.机电末端分布与安装维修空间 6.管道穿梁（预制孔+卡箍）
陈红 教授 2017-09
管线综合优化排布规则
1.总体原则 1）管线综合符合国家相关规范要求 2）尽量利用梁内空间
➢ 绝大部分管道在安装时均为贴梁底走管。 ➢ 梁与梁之间存在很大的空间，这些梁内空间可以被很好的利用
根据实际情况综合布置，管间距离以便于安装、维修为原则
陈红 教授 2017-09
管线综合优化排布规则
5.机电末端分布与安装维修空间 1）整个管线的布置过程中考虑到以后送回风口、灯具、烟感探头、喷洒头等的
安装，合理地布置机电各末端在吊顶上的分布（平面）； 2）电气桥架安装后放线的操作空间以及以后的维修空间，
热水管道需要保温，造价较高，且保温后的管径较大； 另外热水管道翻转过于频繁会导致集气 4）附件少的管道避让附件多的管道 有利于施工操作以及今后的检修、更换管件 5）临时管道避让永久管道
➢ 新建管道避让原有管道； ➢ 低压管道避让高压管道； ➢ 空气管道避让水管道
陈红 教授 2017-09
管线综合优化排布规则
陈红 教授 2017-09
管线综合优化排Βιβλιοθήκη 规则4.平面管道间距 1）考虑到水管外壁、空调水管、空调风管保温层的厚度； 2）电气桥架、水管，外壁距离墙壁的距离，最小有100mm的距离； 3）直管段风管距墙壁的距离最小150mm； 4）沿构造墙需要90度拐弯风道及有消声器、较大阀部件等区域，根据实
际情况确定距墙柱距离； 5）管线布置时考虑无压管道的坡度； 6）不同专业管线间距离，尽量满足现场施工规范要求。
revit机电教程
附件族载入，根据底图位置单击鼠标放置水管附件，附件会自动捕捉水管 中心线并打断水管直接插入到水管中。
revit机电教程
2021/3/26
19
在“修改/放置机械设备”选项栏中勾选“放置后旋转”，在“属性” 对话框中根据图纸设计标高选择设备的偏移量，然后根据图纸的平面位 置放置风机设备。
revit机电教程
2021/3/26
20
7、添加风管附件
单击功能区中“系统”选项卡>“风管附件”，在“属性”对话框的下拉菜 单中选择所需要的附件类型，若找不到所需要的类型，点击“属性”对话框下 的“编辑类型”打开“类型属性”对话框，点击“载入”按钮找到所需要风管
revit机电教程
2021/3/26
24
4、管道属性设置
在绘制水管系统前，需先设置风管设计参数：管道管段 和尺寸、管道类型及管道系统。
（1）管道管段和尺寸设置 单击功能区中“管理”选项卡
>“MEP设置”下拉列表>“机械设 置”，打开“机械设置”对话框，单 击管道设置下“管段与尺寸”，点击 右侧的“新建管段”按钮来打开“新 建管段”对话框。
revit机电教程
2021/3/26
31
在“修改/放置机械设备”选项栏中勾选“放置后旋转”，在“属性”对话框中根据 图纸设计标高选择设备的偏移量，然后根据图纸的平面位置放置水泵，选中水泵，单击
“布局”选项卡>“连接到”，可以快速地完成设备接管。
revit机电教程
Revit 机电管线综合
（3）压力流管道避让重力流管道。无压力排水管按图纸设计要求及管路材质通常控制在 3‰~1％之间，可根据现场实际情况调整。 (4)冷水管避让热水管,因热水管往往需要保温且造价较高。尽量避免热水管过多翻弯而 提高工程施工成本。
机电综合原则
（5）电缆 (动力、自控、通讯等)桥架与输送液体的管线宜分开布置或布置在其上方。通 常在设置共架的位置，尽量避免水、电共架，当业主方允许水电共架时，保证电气管线 走上方，水管线走下方。 （6）附件少的管道避让附件多的管道。避尽可能利用公用支架，以使管道排布整齐。 （7）可弯曲管避让不可弯曲管。 （8）水系统管路不允许进入电气用房，如高低压电房，控制室，电梯机房。 （9）为避免电磁场效应，必须保证强电桥架不能进入弱电间。需要注意桥架间距一致， 同类型桥架保证间距50mm，同时，在联合支架绘制过程中，如果强、弱电共架，需保 证桥架（密闭）不小于300mm间隙
机电综合基本内容与要求 二、基本要求
1.对建筑物内的机电管线进行最佳排位,最大程度减少管道所占空间,提高天花的吊顶高 度。要求我们具备空间意识，对净高尤其重视。净高计算时，要按层高-梁高=净高。计 算机电净高时，尤其注意扣除地面装饰完成面及管线支吊架占据空间，尤其是在前期复 核酒店走廊，大堂等对标高严格要求而且管线较多区域的机电净标高时，更加需要重视。 通常，设计会提供梁下700左右空间作为机电管线布置空间，可以根据现场管线实际进 行调整。 2.绘制过程考虑工艺的安装美观性。绘制过程需从整体出发，绘制过程中遵循平衡、分 散原则。避免管线过分集中，或者机电管线空间浪费。 3.综合图绘制中必要的剖面补充。有效地避免了机电管线在平面、立面上的交叉和冲突, 以保证施工的顺利进行,节约工程成本。通常绘制过程中，在密集点处绘制机电综合剖 面图，详述密集处管道如何排布。
Revit机电管线综合应用
3、走廊内等管线分布较为集中的部位 通常走廊内的管道种类繁多，包括通风管道及冷冻水、冷凝
水管道、电气桥架及分支管、消防喷洒干管及分支管道、冷热水 管道及分支管等，容易产生管道纠集在一起的状况。必须充分考 虑各种管道的走向及不同的布置要求，利用有限的空间，因地制 宜，遵循避让原则和相关设计规范，合理的排布管道并制定这些 部位的安装大样图，使各种管道合理布置。
方大科技 BIM中心
八、BIM应用点实施
碰撞检测报告
实施流程： 1、将其他专业BIM模型链接进来， 然后进行碰撞 检测； 2、对碰撞检测结果进行分析； 3、对空间预留进行分析； 4、整理形成碰撞检测报告；
交付成果文件：碰撞检测报告
方大科技 BIM中心
八、BIM应用点实施
净空优化
根据优化后的BIM模型，分析各区域的净高，提出空间净空分析报告，精装点 位标高控制报告或商场 业态分析报告。
方大科技 BIM中心
一、总体原则、范围
范围： 给排水专业管线、空调通风专业管线及电气专业管线给排水
管线主要包括生活给水管（其中又经常分为高、中、低区生活给 水管）、排水管（雨水，污水，生活废水）、消火栓给水管（高、 低区）、喷淋管（高、低区）以及生活热水管、蒸汽管等；
空调通风管线主要包括空调风管、平时送排风管、消防排烟 管、空调冷冻水管、空调冷却水管及冷凝水管等；
由于管线众多宜首先布置不能上弯的排水管以及空调风管、 空调冷冻水干管、冷却水管等占空间大的管道其他管线则通过 水平调整来避让或翻弯。
方大科技 BIM中心
七、管线综合重点及难点部位
1、机房内管线布置 针对房建工程可能涉及的机房主要包括给排水机房、换热机房、
消防泵房和空调机房等。机房内管道规格较大，且需要与机电设备 进行连接。针对各种管线，把能够成排布置的成排布置，并合理安 排管道走向，尽量减少管道在机房内的交叉、返弯等现象。在一些 管线较多的部位，通过计算制作联合的管道支架，既节省空间，又 可以节省材料，把整个机房布置得合理整齐。
BIM机电安装管线综合技术应用
3）启用“剖面框”功能，反查时自动剖切三维视图 4）启用“隔离”功能，反查时自动隐藏无关图元
1
四、反查结果高亮显示
1）在反查时可高亮碰撞点或净距不足的管线 2）对于不可选中的链接图元也可高亮 3）生成报告的截图时同样可生效 4）设置透明度后效果更为明显
1
四、常用的修改命令
1）移动、对齐、旋转、复制等 2）锁定图元、选择构件 3）剖切、隐藏、隔离 4）剪切、连接等等
1
03 管线综合问题分析原则
13
一、管综优化的工作流
分析
反查
调整
依照行业规范 结合现场经验 实时动态分析
双击定位 自动剖切 三维视图联动 问题自动隔离
框选自动连接 套管洞口联动 批量翻弯 批量对齐
43
一、统计管道长度
1）创建管道明细表 2）添加属性字段 3）设置排序统计项
1
二、统计管件延长线长度
1）创建共享参数 2）修改管件族和属性 3）统计管件长度
1
二、统计管管数量
1）筛选出套管族 2）区分矩形和圆形统计 3）生成明细表
1
1
二、标高控制：管线排布顺序
常见的管线布置顺序：
母线槽 重力排水
风管
桥架
消防管 给水管
空调水管
1
三、管综分析≠碰撞检查
以做最基本的管线综合排布优化方案为例： 1）管综问题分析≠碰撞检查 2）管综问题分析=净距不足+预留洞口+其他碰撞问题分 析 3)净距问题根据规范要求又分为：“平行净距不足”和 “交叉净距不足” 4）平行净距不足一般都是通过“平移”管道解决 5）交叉净距不足则根据“碰撞深度”等因素，选择“翻弯” 或“平移”解决而在与允许开洞的构筑物“交叉碰撞”时， 更多的是选择“预留洞口 6）根据构筑物特性和管道类型的不同，还需要考虑“预埋 套管”和封堵等措施
Revit机电综合设计应用 第4章 水管系统的建模
· 水平偏移：用于指定管道绘制起始点位置与实际管道绘制 位置之间的偏移距离。
· 垂直对正：用来指定当前视图下相邻管段之间垂直对齐 方式。
4.1.2 管道绘制
3、自动连接
在“修改|放置 管道”选项卡中的“自动连接”命令用于某一段管道开始或结束时自动捕捉相交管 道，并添加管件完成连接。默认情况下，这一选项是勾选的。
4.1.2 管道绘制
8、设备接管
· 单击浴盆，右击其冷水管道连接件，单击快捷菜单中的“绘制管道” · 直接拖动已绘制的管道到相应的浴盆管道连接件。 · 使用“连接到”功能为浴盆连接管道，可以便捷地完成设备连管。 · 将浴盆放置到某指定位置，并绘制欲连接冷水管。 · 选中浴盆，并单击选项卡中的“连接到”。 · 选择冷水连接件，单击已绘制的管道。 · 完成连管。
当勾选“自动连接”时，在两管段相交位置自动生成四通。如果不勾选，则不生成管件。
4.1.2 管道绘制
4、坡道设置
· 直接绘制坡度 “修改|放置 管道”→“带坡度管道”可以直接指定 管道坡度。
单击
可以修改向上或向下坡度数值。
· 编辑管道坡度 1）修改其起点和终点标高来获得管道坡度，也可以 单击管段上的坡度符号修改坡度值。
表3-1
详细程度
平面视图
三维视图
管道在不同详细程序下的显示
粗略
中等
精细
4.1.3 管道显示
2、可见性/图形替换
单击“视图”→“图形”→“可见性/图形替换”，或者通过快捷键VG 或VV打开视图的“可见性/图形替换”对话框。
· 模型类别 管道可见性在“模型类别”设置。既可以根据整个管道族类别来控制，
基于BIM的REVIT综合布线设计实例教程教学课件(共11章)02 MEP设置
参数的默认标签文字。 • 配电盘总数中包括备件：指定为配电盘明细表中的备件添加负荷
值时，是否在配电盘总负荷中包括备件负荷值。 • 将多极化线路合并到一个单元：指定是否将二极或三极线路合并
到配电盘明细表中的一个单元中。
•“配电盘明细表”面板
•“配电系统”面板
2.2.5 电缆桥架和线管设置
• “电缆桥架设置”面板如图所示。 • “电缆桥架设置”面板中的选项说明如下。
• 为单线管件使用注释比例：指定是否按照“电缆桥架配件注释尺寸”参 数所指定的尺寸绘制电缆桥架管件。
• 电缆桥架配件注释尺寸：指定在单线视图中绘制的管件的打印尺寸。 • 电缆桥架尺寸分隔符：指定用于显示电缆桥架尺寸的符号。 电缆桥架
2.2.2 配线
• “配线”面板如图所示，配线表中的设置决定着 Revit 对于导 线尺寸的计算方式以及导线在项目电气系统平面图中的显示方式。
•“配线”面板
• “配线”面板中的选项说明如下。 • 环境温度： • 配线交叉间隙： • 火线/地线/零线记号： • 横跨记号的斜线： • 显示记号： • 分支线路导线尺寸的最大电压降： • 馈线线路导线尺寸的最大电压降： • 用于多回路入口引线的箭头： • 入口引线箭头样式：
•“电气设置”对话框
2.2.1 常规
• “常规”面板如图所示，可以定义基本参数并设置电气系统的 默认值。
•“常规”面板
• “常规”面板中的选项说明如下。 • · 电气连接件分隔符： • · 电气数据样式： • · 线路说明： · 按相位命名线路-相位A/B/C标签： · 大写负荷名称： · 线路序列： · 线路额定值： · 线路路径偏移：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.管线综合第 1 章Revit MEP 绪论本章将重点介绍Revit MEP 软件的应用优势及软件界面，用Revit MEP 和Navisworks 软件进行水、暖、电模型搭建和碰撞检查的流程，是对本书整体知识架构的总结和介绍。
本章还介绍了Revit MEP 软件中帮助文件的使用方法，为读者学习和掌握Revit MEP 软件提供了有力的支持。
1.1 Revit MEP 软件的优势建筑信息模型（Building Information Model）是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型。
BIM 是一种技术、一种方法、一种过程，BIM 把建筑业业务流程和表达建筑物本身的信息更好地集成起来，从而提高整个行业的效率。
随着以Autodesk Revit 为代表的三维建筑信息模型（BIM）软件在国外发达国家的普及应用，国内外先进的建筑设计团队也纷纷成立BIM 技术小组，应用Revit 进行三维建筑设计。
Revit MEP 软件是一款智能的设计和制图工具，Revit MEP 可以创建面向建筑设备及管道工程的建筑信息模型。
使用Revit MEP 软件进行水暖电专业设计和建模，主要有以下优势：1.1.1 按照工程师的思维模式进行工作，开展智能设计Revit MEP 软件借助真实管线进行准确建模，可以实现智能、直观的设计流程。
Revit MEP 采用整体设计理念，从整座建筑物的角度来处理信息，将给排水、暖通和电气系统与建筑模型关联起来，为工程师提供更佳的决策参考和建筑性能分析，。
借助它，工程师可以优化建筑设备及管道系统的设计，进行更好的建筑性能分析，充分发挥BIM 的竞争优势，促进可持续性设计。
同时，利用Revit 与建筑师和其他工程师协同，还可即时获得来自建筑信息模型的设计反馈。
实现数据驱动设计所带来的巨大优势，轻松跟踪项目的范围、进度和工程量统计、造价分析。
1.1.2 借助参数化变更管理，提高协调一致利用Revit MEP 软件完成建筑信息模型，最大限度地提高基于Revit 的建筑工程设计和制图的效率。
它能够最大限度地减少设备专业设计团队之间，以及与建筑师和结构工程师之间的协作。
通过实时的可视化功能，改善客户沟通并更快做出决策。
Revit MEP 软件建立的管线综合模型可以与由Revit Architecture 软件或Revit Structure 软件建立的建筑结构模型展开无缝协作。
在模型的任何一处进行变更，Revit MEP 可在整个设计和文档集中自动更新所有相关内容。
1.1.3 改善沟通，提升业绩设计师可以通过创建逼真的建筑设备及管道系统示意图，改善与甲方的设计意图沟通。
通过使用建筑信息模型，自动交换工程设计数据，从中受益。
及早发现错误，避免让错误进熟悉 AD 图纸优化 系统 管线工程 量统计入现场并造成代价高昂的现场设计返工。
借助全面的建筑设备及管道工程解决方案，最大限 度地简化应用软件管理。
第 2 章管线综合设计流程2.1 MEP 管线综合工作流程使用 BIM 技术进行水暖电建模和设计，必须遵循一定的工作流程。
主要的步骤如下：将 CAD从使用在 图纸 搭建 Revit Navis 导出 CAD 导入 各专中导 works 碰撞 文件 Revit业模 出 做碰 检查 中标 MEP 软件 型 NWC 文件撞检 查报告记错 误中2.1.1 熟悉 CAD 图纸现在的绘图模式很大部分采用先绘制 CAD 二维图纸，然后根据实际项目的需要绘制成 三维图纸。
所以，熟悉 CAD 二维图纸至关重要。
可以在识图、读图的过程中掌握工程的概 况，对整个项目有详细的了解。
2.1.2 将 CAD 图纸导入 Revit MEP 软件中为了利用 CAD 图纸中的线条进行定位、拾取线条等，需要将 CAD 图纸导入 Revit MEP 软件中作为底图。
2.1.3 搭建各专业模型 为了避免模型文件过大，有时需要将水暖电各个专业，甚至各个系统的模型分别搭建。
后期可以采取链接或工作集的方式将所有模型拼装起来。
2.1.4 从 Revit 中导出 NWC 文件水暖电模型搭建完毕后，需要导出格式为.NWC 的文件，为下一步在 Navisworks 中做碰 撞检查做准备。
2.1.5 使用 Navisworks 做碰撞检查 这是所有工作中最重要的一步，可以检查出水暖电各个模型之间的碰撞以及水暖电模型 与建筑模型的碰撞。
2.1.6导出碰撞检查报告 碰撞检查完毕后需要导出碰撞检查的报告，以提供给其他工作人员，或以备存档，保证 信息的完整性和真实性。
2.1.7 在 CAD 文件中标记错误目前，Revit MEP 软件和 AutoCAD 软件还不能实现根据碰撞检查报告自动标记错误，需 要手工标记碰撞位置，以备查阅和修改。
2.1.8 优化系统管线设计师可以根据碰撞的标记来查阅需要修改的设计位置，然后根据各专业相关规范要求进行管线系统的优化，可以实现在未施工之前就改正一些设计错误，节约了施工效率和成本。
2.1.8 工程量统计系统优化后，可使用软件的工程量统计功能对图纸中的各种设备及材料进行统计，导出表格，对施工前期设备与材料采购进行指导。
第 3 章建筑结构模型的创建概述：排水、暖通、电气系统与建筑物一起构成一个有机整体，其管线的布置要与建筑物内部结构和空间分布相统一，为了更真实地表现出水暖电模型的准确性、合理性，创建与水暖电模型相应的建筑结构模型是有必要的。
创建完成建筑结构模型和水暖电模型后，通过链接导入一个模型文件或导入Navisworks 中进行碰撞检查。
由于水暖电与建筑之间的碰撞主要发生在梁、板、柱等结构的位置，为了提高建模效率，只需要搭建出建筑结构模型即可。
本章主要通过实际的案例操作，讲解使用Revit Architecture 软件创建建筑结构模型的方法和步骤，案例为本书附带光盘中的“地下车库-建筑结构模型”，要求掌握创建建筑结构模型的方法，进一步巩固在柏慕BIM 设计基础课程中学过的建筑建模知识。
3.1 标高与轴网的创建创建建筑结构模型之前，需要确定模型主体之间的定位关系。
其定位主要通过标高和轴网的建立来实现。
本节主要讲解如何绘制项目案例需要的标高和轴网。
3.1.1 新建项目启动Revit Architecture 2010 软件，单击软件界面左上角的“应用程序菜单”按钮，在弹出的下拉菜单中依次单击“新建”>“项目”，在弹出的“新建项目”对话框中单击“确定”，即可应用Revit Architectre软件自带的样板文件Program Files\Autodesk Revit Architecture 2010\Metric Templates\DefaultCHSCHS.rte。
若项目中需要使用其他的样板文件，单击“浏览”，在弹出的对话框中选择该样板文件，两次确定，即可应用其他的样板文件。
打开文件后单击界面左上角的“应用程序菜单”按钮，在弹出的下拉菜单中依次单击“另存为”>“项目”，将样板文件另存为项目文件，文件名为“地下车库—建筑模型”。
3.1.2 标高的创建1、进入立面视图在项目浏览器中展开“立面（建筑立面）”项，双击视图名称“东”（或右键单击），进入东立面视图，系统默认设置了两个标高——标高1和标高2。
2、创建标高根据需要修改标高高度：选择需修要改高度的标高符号，单击标高符号下方表示高度的数字，如“标高2”高度数值“4000”。
3、标高的锁定选择所绘制的标高，单击“修改标高”上下文选下卡“修改”面板中“锁定”工具（或使用快捷键PP），锁定绘制完成的标高。
3.1.3 轴网的创建1、导入底图轴网是通过导入相关的CAD 图，以CAD 图原有轴网为依据来创建的。
在软件界面左侧的项目浏览器中，双击楼层平面下的视图1F，进入1F 的平面视图。
单击“插入”选项卡下“链接”面板中的“链接CAD 工具”，单击，打开“链接CAD 格式”对话框，在本书附带的光盘中选择“地下车库平面图_基础”DWG 文件。
具体设置如下：“图层”选择“可见”，“导入单位”选择“毫米”，“定位”选择“自动- 原点对原点”，“放置于”选择“1F”，其他选项选择默认设置，单击“打开”。
导入CAD 图后，Revit Architecture 会自动锁定导入的CAD 图。
2、创建轴网单击“设计”选项卡下“标高与轴网”面板中的“轴网”工具（或使用快捷键G R），选择“拾取线”命令，单击CAD 图中各轴线，创建轴网。
3、轴网的锁定选择所绘制的轴网，单击“修改轴网”上下文选下卡“修改”面板中“锁定”工具（或使用简介键PP），锁定绘制的轴网。
单击“应用程序菜单”，依次单击“另存为”> “项目”，在弹出的对话框中保存文件名为“地下车库-标高与轴网”。
3.2 柱的创建在本项目中共有2 种类型的柱子，分别为：（1）以KZ 为标记的框架柱，KZ1 和KZ4 的尺寸为600*600，KZ2 的尺寸为500*500；（2）以FBZ 为标记的扶壁柱，其尺寸为600*600。
为了简化建模工作，在本项目中只需要创建600×600 和500×500 两种尺寸的柱子即可达到建模要求。
KZ1:框架柱1、打开文件接上节练习，打开文件“地下车库-标高与轴网”。
单击“应用程序菜单”，依次单击“打开”> “项目”，在弹出的对话框中，选择“地下车库-标高与轴网”文件，单击“打开”。
2、导入底图在左侧的项目浏览器中，双击楼层平面下的视图1F，进入1F 的平面视图。
单击“插入”选项卡下，“链接”面板中的“链接CAD”工具，打开“链接CAD 格式”对话框，选择DWG 文件“地下车库平面图_墙柱”。
具体设置如下：“图层”选择“可见”，“导入单位”选择“毫米”，“定位”选择“自动-原点对原点”，“放置于”选择“1F”，其他选项选择默认设置，单击“打开”。
导入CAD 图后，Revit Architecture 会自动锁定导入的CAD 图。
3、隐藏底图选择上节链接的DWG 文件“地下车库平面图_基础”，在“修改地下车库平面图_基础” 选项卡中选择“视图图形”面板中“隐藏”工具下拉箭头中的“图元”选项，将导入的“地下车库平面图_基础”隐藏。
4、新建结构柱（1）载入结构柱族单击“常用”选项卡下“构建”面板中的“结构柱”工具，在打开的“放置结构柱”选项卡中单击“载入族”工具，在弹出的“载入族”对话框中，选择选择“混凝土-矩形-柱”工具，单击“打开”。
（2）新建结构柱类型单击“混凝土-矩形-柱”的“图元属性”,在弹出的实例属性对话框中单击“编辑类型”，进入类型属性，单击“复制”按钮，在弹出的对话框中输入新建结构柱名称“600×600”，单击“确定”。
