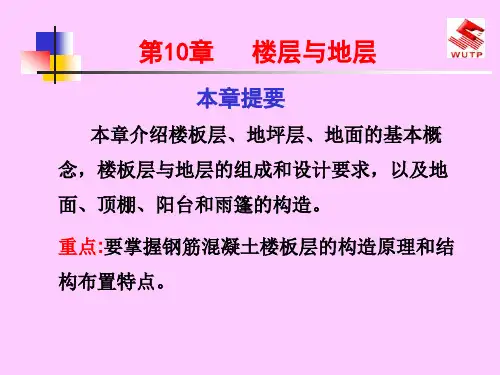

第10章 楼层与地层
本章提要
本章介绍楼板层、地坪层、地面的基本概 念，楼板层与地层的组成和设计要求，以及地 面、顶棚、阳台和雨篷的构造。
重点:要掌握钢筋混凝土楼板层的构造原理和结 构布置特点。
第一节 楼板层构造
一、基本概念
楼板层是建筑物中分隔上下楼层的水平构件，它 不仅承受自重和其上的使用荷载，并将其传递给墙 或柱，而且对墙体也起着水平支撑的作用。
①增大板缝 ②挑砖 ③现浇板 ④当缝差超过200mm时，应考虑重新选板 或采用调缝板。
板缝差的处理
（a）挑砖；（b）现浇钢筋混凝土板带
（2）板的搁置要求
①板与板的连接
板间的接缝有端缝和侧缝两种。
楼板侧缝的接缝形式
（a）V形缝；（b）U形缝；（c）凹槽缝
②板与墙、梁的连接
预制板直接搁置在砖墙上或梁上时，均应有足够的支承长度。
阳台排水构造 同，有时还需设 置找平层、结合层、防水层、隔声层、隔热层等附 加构造层。
图10.1 楼板层的组成
2. 楼板的类型
3. 楼板层的构造要求
（1）具有足够的强度和刚度，以保证结构的安
（2）根据不同的使用要求和建筑质量等级，要 求具有不同程度的隔声、防火、防水、防潮、保温、
为了增强楼板的整体刚度，应在板与墙以及板端连接处 设置锚固钢筋
空心板
3.预制板的结构布置与搁置要求
（1）板的布置 板的支承方式有板式和梁板式两种。
（a）板式结构布置；（b）梁板式结构布置
梁板式结构，板在梁上的搁置方式：
（a）楼板搁在矩形梁顶面；（b）楼板搁在花篮梁上
当板宽尺寸之和与房间的净开间（或净进深）出现 小于一个板宽的空隙时，可采取以下方法解决:
第10章 楼层与地层
本章提要
本章介绍楼板层、地坪层、地面的基本概 念，楼板层与地层的组成和设计要求，以及地 面、顶棚、阳台和雨篷的构造。
重点:要掌握钢筋混凝土楼板层的构造原理和结 构布置特点。
第一节 楼板层构造
一、基本概念
楼板层是建筑物中分隔上下楼层的水平构件，它 不仅承受自重和其上的使用荷载，并将其传递给墙 或柱，而且对墙体也起着水平支撑的作用。
①增大板缝 ②挑砖 ③现浇板 ④当缝差超过200mm时，应考虑重新选板 或采用调缝板。
板缝差的处理
（a）挑砖；（b）现浇钢筋混凝土板带
（2）板的搁置要求
①板与板的连接
板间的接缝有端缝和侧缝两种。
楼板侧缝的接缝形式
（a）V形缝；（b）U形缝；（c）凹槽缝
②板与墙、梁的连接
预制板直接搁置在砖墙上或梁上时，均应有足够的支承长度。
阳台排水构造 同，有时还需设 置找平层、结合层、防水层、隔声层、隔热层等附 加构造层。
图10.1 楼板层的组成
2. 楼板的类型
3. 楼板层的构造要求
（1）具有足够的强度和刚度，以保证结构的安
（2）根据不同的使用要求和建筑质量等级，要 求具有不同程度的隔声、防火、防水、防潮、保温、
为了增强楼板的整体刚度，应在板与墙以及板端连接处 设置锚固钢筋
楼层与地层构造
对室内有重要的清洁及装饰作用。 2）结构层：
是承重部分，一般包括梁和板。主要功能是承受楼 板层上的全部荷载，并将这些荷载传递给墙或柱，同时 还对墙身起水平支撑作用，加强房屋的整体刚度。
4
3）顶棚: 又称天花,除美观要求外，常安装灯具。
4）附加层： 可根据构造和使用要求设置结合层、找平层、防水
层、保温、隔热层、隔声层、管道敷设层等不同构造层 次。
自重轻、保温性能好、舒适、有弹性。 但易燃、易腐蚀、耐久性差,特别是需 耗用大量木材。越来越少采用。
②钢筋混凝 土楼板
③压型钢板 组合楼板
10
强度高、防火性能好、便于工业化生 产,是我国应用最广泛的一种楼板。
既起模板作用,又起结构作用，减少梁 数量减轻楼板自重，施工速度快，国外 高层中得到广泛应用。
5）对有水侵袭的楼板层，须具有防潮、防水能力，保证建筑物 正常使用。
6）对某些特殊要求，须具备相应的防腐蚀、防静电、防油、防 爆（不发火）等能力。
7）满足现代建筑的“智能化”要求，须合理安排各种设备管线 8的走向。
弹 性 面 层
隔声构造
吊天棚
浮 筑 式
9
8.1.2 楼板的类型及选用
类型
选用
①木楼板
优点: 可节省模板，并能改善构件制作时工人的劳动条 件，有利于提高劳动效率和加快施工进度。 缺点： 楼板的整体性较差，一些抗震要求较高的地区不 宜采用。
39
40
41
42
43
44
45
预制构件可分为预应力和非预应力两种。 采用预应力构件,可推迟裂缝的出现和限制裂缝 的开展，从而提高了构件的抗裂度和刚度。预应力与 非预应力构件相比较，可节省钢材约30％～50％，可 节省混凝土10％～30％，减轻自重，降低造价。
是承重部分，一般包括梁和板。主要功能是承受楼 板层上的全部荷载，并将这些荷载传递给墙或柱，同时 还对墙身起水平支撑作用，加强房屋的整体刚度。
4
3）顶棚: 又称天花,除美观要求外，常安装灯具。
4）附加层： 可根据构造和使用要求设置结合层、找平层、防水
层、保温、隔热层、隔声层、管道敷设层等不同构造层 次。
自重轻、保温性能好、舒适、有弹性。 但易燃、易腐蚀、耐久性差,特别是需 耗用大量木材。越来越少采用。
②钢筋混凝 土楼板
③压型钢板 组合楼板
10
强度高、防火性能好、便于工业化生 产,是我国应用最广泛的一种楼板。
既起模板作用,又起结构作用，减少梁 数量减轻楼板自重，施工速度快，国外 高层中得到广泛应用。
5）对有水侵袭的楼板层，须具有防潮、防水能力，保证建筑物 正常使用。
6）对某些特殊要求，须具备相应的防腐蚀、防静电、防油、防 爆（不发火）等能力。
7）满足现代建筑的“智能化”要求，须合理安排各种设备管线 8的走向。
弹 性 面 层
隔声构造
吊天棚
浮 筑 式
9
8.1.2 楼板的类型及选用
类型
选用
①木楼板
优点: 可节省模板，并能改善构件制作时工人的劳动条 件，有利于提高劳动效率和加快施工进度。 缺点： 楼板的整体性较差，一些抗震要求较高的地区不 宜采用。
39
40
41
42
43
44
45
预制构件可分为预应力和非预应力两种。 采用预应力构件,可推迟裂缝的出现和限制裂缝 的开展，从而提高了构件的抗裂度和刚度。预应力与 非预应力构件相比较，可节省钢材约30％～50％，可 节省混凝土10％～30％，减轻自重，降低造价。
楼层与地层构造
由于现浇钢筋混凝土楼板要耗费大量模板，故 经济性差，施工工期长，而预制装配式楼板整体性 差；采用预制薄板与现浇混凝土面层叠合而成的装 配整体式楼板，其特点是房屋的刚度和整体性较好 ，节约模板，提高施工进度。
目前常用的是预制薄板叠合楼板。
1、密肋楼板
密肋楼板是在预制或现浇的钢筋混凝土小梁之 间先填充陶土空心砖、加气混凝土块、粉煤灰块等 块材，然后整浇混凝土而成。这种楼板构件数量多 ，施工麻烦，在工程中应用的较少。
（2）双向板
双向板的平面尺寸长边/短边＜2，受力后，受力 方向为多向。且在多个方向产生变形。
当2＜长/宽＜3时，也宜按双向板计。
（3）悬臂板
主要用于雨罩、阳台等部位，悬臂板只有一端 支撑，因而受力钢筋应摆在板的上部。
板厚应为跨度的1/12，且不小于60-80mm。
2、梁式楼板：
当房间的跨度较大，为使楼板结构的受力与传力 更加合理，常在楼板下设梁，以减小板的跨度，使楼 板上的荷载先由板传递给梁，再由梁传递给墙或柱。 这种楼板结构称梁板式楼板。
（一）实心平板： 实心平板制作简单，一般用做走廊或小开间房
屋的楼板，也可作架空搁板、管沟盖板等。实心平 板的板跨一般≤2.4m，一般为1.5m左右，板宽约为 600～900mm，板厚为50～80mm。
（二）槽形板：
槽形板是一种梁板结合的构件，即在实心板的两 侧设有纵肋，构成∏形截面。荷载主要由板侧的纵肋 承受，因此板可做得较薄。当板跨较大时，应在板纵 肋之间增设横肋加强其刚度，为了便于搁置，常将板 两端用端肋封闭。
无梁楼板顶棚平整，室内净空大，采光、通风 好。其经济跨度为6m左右，板厚一般为120mm以上， 多用于荷载较大的商店、仓库、展览馆等建筑中。
5、压型钢板混凝土组合楼板
目前常用的是预制薄板叠合楼板。
1、密肋楼板
密肋楼板是在预制或现浇的钢筋混凝土小梁之 间先填充陶土空心砖、加气混凝土块、粉煤灰块等 块材，然后整浇混凝土而成。这种楼板构件数量多 ，施工麻烦，在工程中应用的较少。
（2）双向板
双向板的平面尺寸长边/短边＜2，受力后，受力 方向为多向。且在多个方向产生变形。
当2＜长/宽＜3时，也宜按双向板计。
（3）悬臂板
主要用于雨罩、阳台等部位，悬臂板只有一端 支撑，因而受力钢筋应摆在板的上部。
板厚应为跨度的1/12，且不小于60-80mm。
2、梁式楼板：
当房间的跨度较大，为使楼板结构的受力与传力 更加合理，常在楼板下设梁，以减小板的跨度，使楼 板上的荷载先由板传递给梁，再由梁传递给墙或柱。 这种楼板结构称梁板式楼板。
（一）实心平板： 实心平板制作简单，一般用做走廊或小开间房
屋的楼板，也可作架空搁板、管沟盖板等。实心平 板的板跨一般≤2.4m，一般为1.5m左右，板宽约为 600～900mm，板厚为50～80mm。
（二）槽形板：
槽形板是一种梁板结合的构件，即在实心板的两 侧设有纵肋，构成∏形截面。荷载主要由板侧的纵肋 承受，因此板可做得较薄。当板跨较大时，应在板纵 肋之间增设横肋加强其刚度，为了便于搁置，常将板 两端用端肋封闭。
无梁楼板顶棚平整，室内净空大，采光、通风 好。其经济跨度为6m左右，板厚一般为120mm以上， 多用于荷载较大的商店、仓库、展览馆等建筑中。
5、压型钢板混凝土组合楼板
房屋基础知识-楼地层
37
叠合楼板
38
板在梁上的搁置方式
39
40
三、装配整体式楼板
装配整体式楼板，是楼板中预制部分构件，然后在现场安装，再以整体浇 筑的办法连接而成的楼板。 ⑴叠合式楼板层 预制薄板（预应力）与现浇混凝土面层叠合而成的装配整体式楼板，又称 预制薄板叠合楼板。这种楼板以预制混凝土薄板为永久模板而承受施工荷 载，板面现浇混凝土叠合层。 叠合楼板跨度一般为4-6m，最大可达9m， 通常以5. 4m以内较为经济。预应力薄板厚50-70mm，板宽1.1-l.8m。为了 保证预制薄板与叠合层有较好的连接，薄板上表面需做处理，常见的有两 种：一是在上表面作刻槽处理，刻槽直径50mm，深20mm，间距150mm； 另一种是在薄板表面露出较规则的三角形的结合钢筋。
58
59
二 吊顶棚
当楼板底部需隐蔽管道，或有特殊的功能要求、艺术处理，或为降低局 部顶棚高度时，常将天棚悬吊于楼板下一定距离，形成吊顶。 （一）木骨架吊顶
是在楼板下吊挂木骨架，在木骨架下铺钉各种面板而成的悬挂式天 棚。 （二）金属骨架吊顶 是在楼板下吊挂金属骨架，在金属骨架下铺钉各种面板而成的悬挂式天 棚。 （三）吊顶面层：吊顶面层分为抹灰面层和板材面层两大类。抹灰面层 为湿作业施工，费工费时；板材面层，既可加快施工速度，又容易保证 施工质量。板材吊顶有植物板材、矿物板材和金属板材等。
14
1、单梁楼板，由板、梁和柱组成。
15
2、复梁式楼板 由次梁、主梁和柱组成
16
复梁式楼板
17
3、井式楼板：当双向板肋梁楼板的板跨相同，且两个方向 的梁截面也相同时井式楼板。
组成： 板和梁，常无主次梁之分。 布置： 正交放置或斜交放置。
18
井式楼板
叠合楼板
38
板在梁上的搁置方式
39
40
三、装配整体式楼板
装配整体式楼板，是楼板中预制部分构件，然后在现场安装，再以整体浇 筑的办法连接而成的楼板。 ⑴叠合式楼板层 预制薄板（预应力）与现浇混凝土面层叠合而成的装配整体式楼板，又称 预制薄板叠合楼板。这种楼板以预制混凝土薄板为永久模板而承受施工荷 载，板面现浇混凝土叠合层。 叠合楼板跨度一般为4-6m，最大可达9m， 通常以5. 4m以内较为经济。预应力薄板厚50-70mm，板宽1.1-l.8m。为了 保证预制薄板与叠合层有较好的连接，薄板上表面需做处理，常见的有两 种：一是在上表面作刻槽处理，刻槽直径50mm，深20mm，间距150mm； 另一种是在薄板表面露出较规则的三角形的结合钢筋。
58
59
二 吊顶棚
当楼板底部需隐蔽管道，或有特殊的功能要求、艺术处理，或为降低局 部顶棚高度时，常将天棚悬吊于楼板下一定距离，形成吊顶。 （一）木骨架吊顶
是在楼板下吊挂木骨架，在木骨架下铺钉各种面板而成的悬挂式天 棚。 （二）金属骨架吊顶 是在楼板下吊挂金属骨架，在金属骨架下铺钉各种面板而成的悬挂式天 棚。 （三）吊顶面层：吊顶面层分为抹灰面层和板材面层两大类。抹灰面层 为湿作业施工，费工费时；板材面层，既可加快施工速度，又容易保证 施工质量。板材吊顶有植物板材、矿物板材和金属板材等。
14
1、单梁楼板，由板、梁和柱组成。
15
2、复梁式楼板 由次梁、主梁和柱组成
16
复梁式楼板
17
3、井式楼板：当双向板肋梁楼板的板跨相同，且两个方向 的梁截面也相同时井式楼板。
组成： 板和梁，常无主次梁之分。 布置： 正交放置或斜交放置。
18
井式楼板
土木工程知识点-楼地层构造基础知识
土木工程知识点-楼地层构造基础知识（一）楼地层的组成（二）楼层的类型1、按施工方法分：现浇楼板、预制楼板2、按材料分：木楼板、砖石楼板、钢筋混凝土楼板（三）钢筋混凝土楼板特点：强度高、刚度强、防火、耐久、施工方便，因此被广泛使用。
类型：现浇楼板、预制装配式楼板、装配整体式楼板1、现浇钢筋混凝土楼板特点：整体性强、抗震性能好，是一种适用于各种不规则建筑平面的楼板。
但施工速度慢、湿作业，受气候条件影响较大。
类型：板式楼板、梁板式楼板、无梁楼板、压型钢板组合楼板2、预制装配式钢筋混凝土楼板特点：提高了楼板的使用效率，混凝土的浇制质量好。
简化了现场操作程序，施工工期缩短，是建筑工业化的一种形式，但其结构整体性比现浇钢筋混凝土楼板差，不利于建筑抗震。
类型：实心平板、槽形板、空心板在排板设计中，当不能排满整个房间，与房间平面尺寸出现差额时，可采用下述办法解决：1、适当调整板缝宽度（缝隙小于60mm)。
2、挑砖。
3、局部现浇钢筋混凝土板带。
如预制板上设有隔墙，为了避免隔墙重量由单一预制板承受，宜将隔墙垂直分布于各块预制板上或将隔墙设置于两块预制板连接缝上，使其共同接受隔墙重量。
（四）楼地层的防水有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。
建筑楼层和地层构造
二、 楼地板的基本组成
❖
1.面层 又称为楼面。面层与人、家具设备等直接接触，起着保护楼板、承受并传递荷载的作用，
同时对室内有很重要的清洁及装饰作用。
❖
2.结构层 即楼板，是楼层的承重部分。
❖
3.顶棚层 位于楼板层最下层，主要作用是保护楼板、安装灯具、装饰室内、遮掩各种水平管线等。
❖
4.附加层 又称功能层，对有特殊要求的室内空间，楼板层应增设一些附加层次。主要作用是隔声、
井格的几种布置 （a）正交正放 （b）正交斜放 （c）斜交斜放
井式楼板
（3）密肋式楼板 ❖ 这种楼板层也称为密梁式楼板层，它是将梁的间距适当加密，一般梁的间距不超过2.5m，板与
梁整浇在一起。 ❖ 密肋式楼板层可用于平面尺寸较大的狭长建筑空间。
密肋式楼板
3.无梁楼板
➢ 无梁楼板是直接支承在柱上，不设主梁和次梁的楼板。 ➢ 柱网一般布置为方形，柱距以6m左右较为经济。 ➢ 柱的顶部一般设柱帽或托板。 ➢ 板厚不宜小于120mm。 ➢ 无梁楼板楼层净空较大，顶棚平整，采光通风和卫生条件较好，适宜于活荷载较大的商
材量大，除林区外，现已极少采用。 （2）钢筋混凝土楼板.因其承载能力大、刚度好，且具有良好的耐久、防火性和可塑性，目前被广泛
采用。 （3）压型钢板组合楼板。是利用压型钢板为底模，上部浇注混凝土而形成的一种组合楼板。它具有
强度高、刚度大、施工速度快等优点，但钢材用量大，造价高。
楼板的类型 （a）木楼板（b）钢筋混凝土楼板（c）压型钢 板混凝土楼板
5.2 钢筋混凝土楼板 钢筋混凝土楼板根据施工方法的不同，可分为现浇整体式、预制装配式、装配整体式三种类型。
一、现浇整体式钢筋混凝土楼板
❖ 现浇整体式钢筋混凝土楼板是在施工现场进行支模板、绑扎钢筋、浇注并振捣混凝土、养护、 拆模等工序而将整个楼板浇筑而成整体。
楼层和地层构造汇总课件
合理选择楼层材料和结构类型
选择轻质高强材料
优化楼层结构布置
减轻楼层自重，降低地震作用，如使用轻 质砌块、轻质板材等。
确保楼层平面规则、对称，减少地震作用 下的扭转效应。
选择合适楼层结构类型
加强楼层连接构造
根据楼层使用功能和荷载要求，选择合适 的结构类型，如框架结构、剪力墙结构等 。
确保楼层之间可靠连接，传递地震作用。
土壤液化引发基础失稳案例
唐山地震土壤液化
1976年唐山7.8级地震中，饱和砂土和粉土在地震作用下发生液化，导致建筑物基础失稳、倒塌。
日本关东大地震土壤液化
1923年日本关东大地震中，东京湾地区大量建筑物因地基土壤液化而损毁，震后修复过程中加强了对地基液化的 研究和防范。
06
优化楼层和地层设计策略与建议
优缺点分析
优点在于结构稳定、安全 可靠、使用寿命长；缺点 在于自重大、施工周期长 、成本较高。
砖混结构楼层
结构特点
采用砖和混凝土混合使用，承重 墙采用砖砌，楼板采用钢筋混凝 土浇注，具有较好的承重和抗震
性能。
构造组成
包括承重墙、楼板、梁等构件，通 过钢筋连接和混凝土浇注而成。
优缺点分析
优点在于结构稳定、使用寿命长、 成本适中；缺点在于施工周期长、 抗震性能相对较差。
地基液化与防灾减灾
地震等外力作用下，地层可能 发生液化现象，导致楼层失稳 。因此，需加强地基液化监测 和防灾减灾措施。
04
不同类型楼层构造详解
钢筋混凝土结构楼层
01
02
03
结构特点
采用钢筋混凝土作为主要 的承重和抗震材料，具有 强度高、耐久性好、施工 方便等优点。
构造组成
包括楼板、梁、柱、墙等 构件，通过钢筋连接和混 凝土浇注而成。
建筑构造-楼地层
二、装配式钢筋混凝土楼板 1、板的类型与规格 类型：
实心平板
槽形板
空心板
槽型板构造
空心板在墙上的搁置
2、板的结构布置方式
板的搁置长度：在梁上时≥60；在墙上时≥80
板的结构布置方式
板的结构布置方式
板缝的处理方式
板缝的处理方式
三、装配整体式钢筋混凝土楼板 装配整体式楼板，是楼板中预制部分构件， 然后在现场安装，再以整体浇筑的办法连接而成 的楼板。
空铺地层构造
(a)钢筋混凝土板空铺地
层 (b)木板空铺地层
二、地面设计要求
（一）具有足够的坚固性 （二）保温性能好
（三）具有一定的弹性
（四）易清洁、经济 （五）满足某些特殊要求
三、地面的类型
按面层所用材料和施工方式不同，常见地面做 （一）整体地面：水泥砂浆地面、细石混凝土地 （二）块材地面：砖铺地面、面砖、缸砖及陶瓷
4、压型钢板组合楼板： 压型钢板组合楼板是利用凹凸相间的压型薄钢板做衬板与 现浇混凝土浇注在一起支承在钢梁上构成整体型楼板。 主要由楼面层、组合板和钢梁三部分所构成。 由于混凝土、钢衬板共同受力，即混凝土承受剪力与压力， 压型钢板承受下部的拉应力，因此，压型钢板起着模板和受拉钢 筋的双重作用。这样组合楼板受弯矩部分不需放置或绑扎受力钢 筋，仅需部分构造钢筋即可。
法可分为以下几类：
面、水泥石屑地面、水磨石地面等。
锦砖地面等。
（三）塑料地面：聚氯乙烯塑料地面、涂料地面。
（四）木地面：常采用条木地面和拼花木地面。
四、地面构造
（一）整体地面 1、水泥砂浆地面 通常有单层和双层两种做法。单层做法只抹一层 20~25mm厚1：2或1：2.5水泥砂浆；双层做法是增加一层 10~20mm厚1：3水泥砂浆找平，表面再抹5~ l 0mm厚1：2水 泥砂浆抹平压光。
第六章 楼地层构造
使顶棚在这段空间高度上产生变化，形成一定的
立体感，增强装饰效果。
吊顶一般由吊筋、龙骨和面板三部分组成。
（1）吊筋
吊筋是连接骨架（吊顶基层）与承重结构层 （屋面板、楼板、大梁等）的承重传力构件。
图6.22 吊筋与楼板的固定
（ 2）龙骨
龙骨主要由主、次龙骨组成，其作用是承
受顶棚荷载并由吊筋传递给屋顶或楼板结构层。
梁直接支承在墙上，称为单梁式楼板（图6.5）。
图6.5 单梁式楼板
6.2.1.2 梁板式楼板
（2）复梁式楼板
有主次梁的楼板称为复梁式楼板（图6.6）。
图6.6 复梁式楼板
（3）井梁式楼板
井梁式楼板是梁板式楼板的一种特殊形式。当房间
尺寸较大，并接近正方形时，常沿两个方向布置等距离、
等截面的梁，从而形成井格式的梁板结构（图6.7）。
木龙骨、轻钢龙骨 开敞式、封闭式 木、石膏、矿棉、金属、玻璃、软质 上人、不上人 明龙骨、暗龙骨
6.3.1 直接式顶棚
直接式顶棚是指在钢筋混凝土楼板下直接喷刷 涂料、抹灰或粘贴饰面材料的构造做法，多用于大
量性的民用建筑中。通常有以下几种做法：
（1）直接喷刷涂料顶棚：
直接或稍加修补刮平后在其下喷刷涂料。
1、整体式楼地面基本构造层次
整体面层
水泥浆结 合层 水泥焦渣 填充层
结构层
各面层的特点与适用范围
整体式楼地面 水泥砂浆面层
特点:
具有构造简单、施工 方便、造价较低的特 点，但导热系数大， 易起灰、起砂，天气 过潮时，易产生凝结 水。 适用： 装饰要求较低档的楼 地面。
细石混凝土面层 现浇水磨石面层
水泥砂浆双层 ２０-30厚 水泥浆结合层一 道（内掺建筑胶）
立体感，增强装饰效果。
吊顶一般由吊筋、龙骨和面板三部分组成。
（1）吊筋
吊筋是连接骨架（吊顶基层）与承重结构层 （屋面板、楼板、大梁等）的承重传力构件。
图6.22 吊筋与楼板的固定
（ 2）龙骨
龙骨主要由主、次龙骨组成，其作用是承
受顶棚荷载并由吊筋传递给屋顶或楼板结构层。
梁直接支承在墙上，称为单梁式楼板（图6.5）。
图6.5 单梁式楼板
6.2.1.2 梁板式楼板
（2）复梁式楼板
有主次梁的楼板称为复梁式楼板（图6.6）。
图6.6 复梁式楼板
（3）井梁式楼板
井梁式楼板是梁板式楼板的一种特殊形式。当房间
尺寸较大，并接近正方形时，常沿两个方向布置等距离、
等截面的梁，从而形成井格式的梁板结构（图6.7）。
木龙骨、轻钢龙骨 开敞式、封闭式 木、石膏、矿棉、金属、玻璃、软质 上人、不上人 明龙骨、暗龙骨
6.3.1 直接式顶棚
直接式顶棚是指在钢筋混凝土楼板下直接喷刷 涂料、抹灰或粘贴饰面材料的构造做法，多用于大
量性的民用建筑中。通常有以下几种做法：
（1）直接喷刷涂料顶棚：
直接或稍加修补刮平后在其下喷刷涂料。
1、整体式楼地面基本构造层次
整体面层
水泥浆结 合层 水泥焦渣 填充层
结构层
各面层的特点与适用范围
整体式楼地面 水泥砂浆面层
特点:
具有构造简单、施工 方便、造价较低的特 点，但导热系数大， 易起灰、起砂，天气 过潮时，易产生凝结 水。 适用： 装饰要求较低档的楼 地面。
细石混凝土面层 现浇水磨石面层
水泥砂浆双层 ２０-30厚 水泥浆结合层一 道（内掺建筑胶）
楼地层构造(2019)
2019/6/20
16
类型：整体地面 块材地面 涂料地面
（1）陶瓷板砖地面：缸砖、陶瓷砖、
陶瓷砖地面(抛*缸砖是用陶土
光砖)
焙烧而成的一种
无釉砖块。形状
有正方形、六边
形等。缸砖具有
质地坚硬、耐磨、
耐水、耐酸碱、
易清洁等特点。
*陶瓷地砖地面
常用于铺地面，
陶瓷地砖又称墙地砖，陶瓷地砖有红、浅不红铺、墙白面、。浅 黄、浅绿、浅蓝各种颜色。色调缸均砖匀(人，行砖道面) 平整，抗腐耐 磨，施工方便，且块大缝少，装饰效果好。（常用于室内
板缝差的处理
2.预制钢筋混凝土楼板
（3）预制板搁置要求：
①搁置在钢筋混凝土梁上≥80mm，搁置在墙上时≥100mm
②梁板式结构时，预制板在梁上的搁置方法一般有两种：
a.一种是板直接搁置在梁上
b.一种是把板搁置在花篮梁或十字梁上，板面与梁顶面平齐。
在梁高不变的情况下采用后一种方法，房间净空高度提高了
2.阳台的结构布置
①搁板式 ②挑板式 ③挑梁式
墙承式，多用于凹阳台
阳台的承重结构是由楼板挑出构成阳台板 此 种方式阳台板底平整，造型简洁。
在阳台两端设挑梁，挑梁上搁板。这种方式构造简单、施 工方便，阳台板与楼板规格一致，是较常采用的一种方式。
2019/6/20
24
（二）雨篷
1.雨蓬是建筑物入口处位于外门上部用以遮挡雨水、保护 外门免受雨水侵害的水平构件。多采用现浇钢筋混凝土悬 臂板。常见的有板式和梁板式两种。为防止雨蓬倾覆，常 将雨蓬与入口门上过梁(或圈梁)浇在一起。 2.悬挑式是将板与过梁或圈梁现浇在一起，板的出挑长度 为09-1.5m，宽度比门洞口每侧宽250mm
2-4 楼、地层
栏杆形式根据构造形式分三种，即空花式、混 合式以及实心式；根据材料不同，有金属栏杆、 砖砌栏板，钢筋混凝土栏杆（板）等。
（四）、阳台的排水与保温
二、雨篷
（一）、小型雨篷 小型雨篷常为挑板式，由雨篷梁悬挑雨篷板组 成，雨篷梁兼作过梁。板悬挑长度一般为 700～1500mm；板根部厚度不小于挑出长度 的1/12且不小于70mm，端部不小于50mm； 雨篷宽度比门洞每边宽250mm。
三、楼层的类型
按使用材料的不同，有钢筋混凝土楼板、砖拱 楼板、木楼板、钢衬板组合楼板等类型 。
2-4-2 钢筋混凝土楼盖
一、现浇钢筋混凝土楼盖 现浇钢筋混凝土楼板可分为板式楼板、肋梁 楼板、无梁楼板等几种。 （一）、板式楼板：直接支承在墙上、厚度 相同的平板。 现浇板按其受弯情况分为单向板和双向板。 现浇板内的配筋形式有弯起式和分离式两种
（二）、大型雨篷
所谓大型雨篷是指有立柱支承的雨篷。
（二）、肋梁楼板
当房间开间、进深尺寸较大时，如果仍然采用 板式楼板，必然要加大板的厚度、增加板内配 筋，使楼板自重加大，并且不经济，在此情况 下可在适当位置设置肋梁，形成肋梁楼板。肋 梁楼板依据其受力特点和支承情况又可分为单 向板肋梁楼盖、双向板肋梁楼盖（井式楼板）
1、单向板肋梁楼板
单向板肋梁楼板由主梁、次梁、板组成（图14-9）。主梁经济跨度一般为6～9m，截面高 度为跨度的1/8～1/14，宽度为梁高的1/3～1/2； 次梁的经济跨度（即主梁间距）一般为4～7m， 截面高度为次梁跨度的1/28～1/12，宽度为梁 高的1/3～1/2。
（一）、整体类面层
整体类楼地面的面层无接缝，其面层是在施工 现场整体浇筑而成。 1、水泥砂浆面层 2、细石混凝土面层 3、现浇水磨石面层（重点） 4、菱苦土面层
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表面致密光洁、耐磨、吸水率低、不变色。 铺贴方式：在结构层或垫层找平的基础上，用5~8mm 厚1：1水泥砂浆铺平拍实灰缝宽度约3mm。
2、预制水磨石、大理石、花岗岩板地面
装饰效果好。花岗岩耐磨性相对较好。 铺贴方法：在垫层上铺一层1：3或1：4干硬性水泥砂 浆作结合层，石板铺贴后，缝中灌稀水泥浆并擦缝。
一、现浇式：在施工现场通过支模、绑扎钢筋、浇注混凝土、养 护等工序而成型的楼板。具有整体性好、抗震、易适应各种形状 楼层平面等优点，但有模板用量大、工序繁多、工期长、湿作业 等缺点。 二、装配式：用预制厂生产或现场制作的构件安装拼合而成的楼 板。具有提高施工水平、节约模板和工期、简化操作等优点。 三、装配整体式：采用部分预制构件，通过现浇混凝土的办法使 其连成一片的楼板。兼具整体性强和节约模板等优点。
二、装配式钢筋混凝土楼板
（二）楼板的布置和连接构造
梁板布置：1）首先根据房间的使用要求和平面尺寸确定板的支 承方式：板式多用于住宅、宿舍等房间跨度不大的建筑；梁板式 多用于教学楼、商场等跨度较大的建筑。2）板的类型、规格愈 少愈好，避免三边支承。 板的搁置：1）预制板可直接搁置在梁或墙上，搁置长度要求： 一般地区砖墙上80mm，梁上60mm ；抗震区外墙、内墙、梁 上分别120 、100和80mm。2）所有板的支承面上应有厚 10~20mm的不低于M5的水泥砂浆（坐浆）。3）板与墙、梁之 间、板与板之间应用钢筋拉结。4）板在梁上的搁置可直接搁在 梁顶（矩形梁）或搁在梁出挑的翼缘上（花篮梁、十字梁）。 板缝构造：端缝用钢筋相连，灌以混凝土；侧缝灌砂浆或混凝土， 板缝大于50mm时，配纵向钢筋。
一、现浇式钢筋混凝土楼板
（一）板式楼板
板四周由墙支承，荷载直接由板传给墙体。多用于跨度较小 （3m以内）的房间（如厨房、卫生间）和走廊等。
（二）梁式楼板
在板下设梁，荷载由板传给梁、再由梁传给柱或墙。梁有单向、 双向和主梁、次梁之分。主梁沿房间长度方向布置，次梁垂直主 梁。适用于跨度小于6m的房间。
（三）卷材类
油毡类：有一定弹性、良好的耐磨性。 橡胶地毡：耐磨、防滑、耐湿、绝缘、吸声
并富有弹性。
聚氯乙烯塑料：色彩丰富、装饰性强、耐湿
性好、耐磨、富有弹性，价格较低。
（三）井式楼板
是梁式楼板的一种特殊形式。当房间尺寸较大，并接近正方时， 沿两个方向等距离布置梁格，不分主次梁。梁格可正交正放、正 交斜放或斜交斜放。多用于大厅。
一、现浇式钢筋混凝土楼板
（四）无梁楼板
将板直接支撑在柱上，不设主次梁，柱顶一般设柱帽或托板，板 厚不小于120mm。多用于楼层荷载较大的商场、仓库、展览厅 等。
（一）现浇类
1、水泥砂浆地面：应用广、价格低、施工方便、但易 起灰结露、无弹性、导热系数大。 2、细石混凝土地面：强度高、整体性和耐久性好、不 易起砂，厚度较大。 3、水磨石地面：平整光滑、整体性好、不起尘、防水、 易清洁，适于人流频繁，经常清洁的场所。
（二） 镶铺类
1、缸砖、瓷砖、陶瓷锦砖、水泥砖地面
二、楼层和地层的设计要求
具有足够的强度和刚度； 具有不同程度的隔声、防水防潮、防火、保温隔热等性能； 便于在楼层和地层中敷设各种管线； 为工业化施工创造条层的组成
结构层、楼地面层、顶棚层等。
§6-2 钢筋混凝土楼板
优点：强度大、刚度好、耐久、防火、节约木材、施 工方便。 按施工方式分类：现浇式、装配式、装配整体式。
较多采用C10混凝土的刚性垫层； • 面层:地层的装修层，根据使用要求选择面层材料； • 其它层次：根据需要增加，如：防水层、保温层等。
二、空铺地层
上布置地垅墙或墩垛架梁，在墙或梁上铺钢筋混凝土预制板或在 墙、梁上设沿游木，架设木龙骨，然后做木地面。
• 为避免建筑物底层受潮而设，基本做法：在夯实土或混凝土垫层
第六章 楼层和地层构造
§6-1概述 §6-2钢筋混凝土楼板 §6-3地层构造 §6-4楼地面构造 §6-5顶棚构造 §6-6楼地层防潮防水及隔声构造 §6-7阳台与雨篷构造 学习重点
§6-1
概述
一、楼层和地层的作用
楼层：承重并传递水平方向荷载，水平分隔和连接竖向构件。 地层：承受荷载并均匀传递给地基。
§6-4
楼地面构造
一、楼地面的设计要求
1.足够的坚固性; 2.表面平整、光洁、不起尘、易于清洁； 3.良好的热工性能; 4.具有一定的弹性; 其它要求:防水、防火、耐腐蚀等。
• • • • •
二、楼地面的类型及构造
（三）卷材类（四）涂料类（五）木地面
• 根据面层材料和施工方法不同有：（一）现浇类（二）镶铺类
三、装配整体式钢筋混凝土楼板
预制部分可采用空心砖、加气混凝土、炉渣等 制成的轻质块材。 除现浇楼板外，也可采用预制板上现浇叠合层 的方法。叠合层厚度为100~120mm，混凝土 强度不小于C20。预制板为预应力薄板。
§6-3 地层构造
一、实铺地层
• 基层：地层的承重层，一般为土壤； • 垫层：承重层和面层之间的填充层；起找平和传递荷载的作用，
（五）压型钢板、混凝土组合楼板
以压型钢板为衬板与混凝土浇注在一起构成。钢衬板起到现浇混 凝土的永久性模板作用，并具配筋作用。还可利用压型钢板肋间 空间敷设管线。多用于大空间建筑和高层建筑。
二、装配式钢筋混凝土楼板
（一）构件类型
实心平板：宜用于跨度小的走廊板、楼梯平台板、阳 台板等。板厚一般为50~80mm，跨度小于2.4m。 槽形板：正槽板板肋向下，受力合理，但底面不平整； 倒槽板板肋向上，受力与经济性不佳。板厚一般为 25~30mm，板肋高为150~300mm，跨度一般为 3~7.5m，板长超过6m时，每隔1000~1500mm增设横 肋一道。 空心板：较实心平板经济、刚度好。板厚有110，120， 180mm和240mm等，板宽有500，600，900， 1200mm等。板跨一般为。2.4~6m。
