中央空调水系统简介精品PPT课件
合集下载
中央空调安装培训--水系统设计及安装指导 ppt课件
支管中的水容
PPT课件
量
35
➢不同型号机组可以并联 ➢每台机组的出水管路上都必须安装水流开关 ➢调节回水温度不同来控制机组启停：需要优先使用的机组，把他们的回 水温度略微设定更低一些（制冷时）或更高一些（制热时） ➢每台机组出水管加装止回阀 ➢连接主机进出水管设置集分水器 ➢ -安装在窗下 -明装或暗装
卧式机组 -明装或暗装
控制区域
嵌入式机组 -镶嵌于天花内 -有面板
PPT课件
13
计算负荷及选型—风机盘管
风机盘管形式 42CE风机盘管：
2排单盘管：两排盘管，冬天通热水，夏天通冷冻水，只能采用两管制
2+1排组合盘管：两排盘管冬天通热水，夏天通冷冻水，1排热盘管，冬 天夏天都可以通热水，采用三管制或者四管制
42CE003 卧室3
餐厅 42CE003 42CE004
客厅
PPT课件
供水管 回水管 排水管
21
计算水管管径
冷冻水供回水水管管径 D=（4mw/πν）1/2 mw—水流量，m3/s； ν —水流速，m /s。
-- 冷水机组的水流量=总管的流量 -- 风机盘管的水流量=支管的流量
设备的水流量从 设备样本中查得
3排单盘管/3+1排组合盘管与其类似
单盘管和组合盘管的冷热量及其修正都可以从样本中查得
如选用2+1排组合盘管42CE003, 标况高档风量下，2排单盘管的制冷制 热量各为2.82 kW和4.7kW，1排热盘管的3.351kW
PPT课件
14
计算负荷及选型—雅居易主机
雅居易主机选型依据：
建筑物总冷负荷（kw）＝所有房间总冷量总和*同时使用系数
泄水阀：安装于系统水管最低处，存水排放；
McQuay家用中央空调水系统幻灯片PPT
闭式系统
排 气 阀
空调末端 空调末端 空调末端
排
水
储水箱
阀 循环水泵
模块机组
膨胀水箱
定 压 罐
排 水 阀
闭式系统
特点： 增强管道和设备的抗腐蚀性能 不需要循环水泵提升一定高度的静水压力 水力平衡较容易 节省了投资、简化了系统
水系统设计
水平安装
机组
风机盘管
机组
垂直安装
同程式水系统
特点： 通过各末端设备的路程相同 有利于保证系统末端的水流量平衡 减少初调试量
水系统设计
机组并联
特殊情况下，也可以采用多台机组
并联：
机组1
A 水分配头直径一般为出水管 机组2 或回水管直径2~3倍；
B 每台机组出水管必须加单向阀； 机组3
单向阀
供水分配头 回水分配头 出水 回水
MAC家用中央空调应用-水系统设计
管道保温
由于制冷时水温低，水管道经常低于露点温度，管道会结露并导 致能量损失，所经冷水管道要保温。保温的目的：减少热损失并使 外表面温度保持在周围环境露点温度以上 ；
水系统设计
名称 球形（截止）阀
角阀
闸阀
止回阀 90° 弯 头
三通
局部阻力系数 形式
全开 DN40 以下 DN50 以上
全开 DN40 以下 DN50 以上
全开 DN40 以下 DN50 以上
短的 长的
突然扩大 突然缩小
d/D=1/2 d/D=1/2
ζ 15.0 7.0 8.5 3.9 0.27 0.18 2.0 0.26 0.20 3.0 1.8 1.5 0.68
水系统各组件及安装
各组件安装-水过滤器
水过滤器是安装在水泵、换热器、表冷器及孔 板等入口处以防颗粒杂物堵塞。 建议在本系列机组的入水口处设置60目的Y型 过滤器。
中央空调水系统简介50789ppt课件
.
空气处理机组外形 TFD机组
.
舒适性空调—卧式机组1(TAD050DH1)
外置尼龙网+盘管+（湿膜）+风机
卧式机组1
风量 2000 ~ 50000 m3/h
舒适性空调—卧式机组2 (TAD050DH2)
混合初效（板式）+盘管+（湿膜）+风机
卧式机组2
风量 2000 ~ 50000 m3/h
舒适性空调—卧式机组3 (TAD050DH3)
冷凝器 蒸发器
膨胀阀
螺杆机组
离心机组
暖通空调热源设备
暖通空调热源设备的分类 ◇按热源介质分：蒸汽锅炉和热水锅炉 ◇按能源燃料种类分：燃煤锅炉、燃油锅
炉、燃气锅炉、电锅炉和热泵设备 ◇按设备承压分：常压热水锅炉、真空锅
炉、承压锅炉 ◇按热源的来分：自备热源、城市供热、
工厂余热和废热等
暖通空调热源设备原理及性能
写字楼
采暖泵, 9.2%
冷却塔, 1.3%
冷冻机, 30.0%
空调箱, 45.3%
冷却泵, 6.2%
冷冻泵 , 8.0%
空调主机（冷源）设备
空调冷源设备
空调冷源设备的特性
集中空调系统，一般所担负的空调面积大、 房间多，因此，空调冷源设备容量通常很大。 空调工程能耗是建筑能耗中的重要部分，而冷 源设备又是空调工程的主要能耗设备，因此， 冷源设备的选择关系到工程的投资、运行费用 及能源消耗。冷源的选择是空调工程设计中的 重要方案问题，具有十分重要的地位。
空气处理机组
空气处理机组的构造和原理基本与风机 盘管相同。柜式空调器处理空气的能力和机 外余压都比风机盘管要大，可以接风管进行 区域性空调。空气处理机组按结构形式可分 为卧式和立式两类，按处理工况可分为空调 机组和新风机组，空调机组的设计进风工况 为室内回风工况，新风机组的设计进风工况 为室外新风工况。
空气处理机组外形 TFD机组
.
舒适性空调—卧式机组1(TAD050DH1)
外置尼龙网+盘管+（湿膜）+风机
卧式机组1
风量 2000 ~ 50000 m3/h
舒适性空调—卧式机组2 (TAD050DH2)
混合初效（板式）+盘管+（湿膜）+风机
卧式机组2
风量 2000 ~ 50000 m3/h
舒适性空调—卧式机组3 (TAD050DH3)
冷凝器 蒸发器
膨胀阀
螺杆机组
离心机组
暖通空调热源设备
暖通空调热源设备的分类 ◇按热源介质分：蒸汽锅炉和热水锅炉 ◇按能源燃料种类分：燃煤锅炉、燃油锅
炉、燃气锅炉、电锅炉和热泵设备 ◇按设备承压分：常压热水锅炉、真空锅
炉、承压锅炉 ◇按热源的来分：自备热源、城市供热、
工厂余热和废热等
暖通空调热源设备原理及性能
写字楼
采暖泵, 9.2%
冷却塔, 1.3%
冷冻机, 30.0%
空调箱, 45.3%
冷却泵, 6.2%
冷冻泵 , 8.0%
空调主机（冷源）设备
空调冷源设备
空调冷源设备的特性
集中空调系统，一般所担负的空调面积大、 房间多，因此，空调冷源设备容量通常很大。 空调工程能耗是建筑能耗中的重要部分，而冷 源设备又是空调工程的主要能耗设备，因此， 冷源设备的选择关系到工程的投资、运行费用 及能源消耗。冷源的选择是空调工程设计中的 重要方案问题，具有十分重要的地位。
空气处理机组
空气处理机组的构造和原理基本与风机 盘管相同。柜式空调器处理空气的能力和机 外余压都比风机盘管要大，可以接风管进行 区域性空调。空气处理机组按结构形式可分 为卧式和立式两类，按处理工况可分为空调 机组和新风机组，空调机组的设计进风工况 为室内回风工况，新风机组的设计进风工况 为室外新风工况。
中央空调系统简介水系统详解演示文稿
• 空调系统采用膨胀水箱作为定压和补水装置， 膨胀水箱分为开式和闭式两种类型。
• 开式膨胀水箱安装于系统的最高处（比最高 的末端设备出水管高1.5m以上）；闭式膨胀 水箱一般安装于空调机房内。
• 膨胀管一头与膨胀水箱底部相连，另一头与 冷温水泵的入口相接，中间不能安装阀门。
第18页，共21页。
6）水系统主要设备、附件选型
• 开式冷却塔是利用循环水与空气接触直接冷却循环水，其优点是 具有换热效率高，体积小，容易管理，能减少初投资；其缺点是 由于循环水直接与空气接触而容易受到污染，产生水垢、藻类、 生物污泥，使主机性能降低并腐蚀管道。须配置水处理装置对循 环水水质进行处理。
• 闭式冷却塔让循环水在密闭回路的铜盘管内流动，循环水不直接与 空气接触，循环水不会出现浓缩、污染而发生水质变化，提高了冷 却系统的安全性，是循环水的管理变得容易。其缺点是体积大，初 投资高。
• 闭式系统：冷水或热水在系统中密闭循环，不与大气接触，仅在系统 最高点设置膨胀水箱，管道与设备的腐蚀机会少；该种系统简单， 无须克服静水压力，水泵扬程、功率均小。
第4页，共21页。
b．按水路流程分类
• 同程式系统：供、回水干管中的水流方向相同，经过每
一环路的管路长度相等。水量分配、调节方便，便于水 力平衡；但需设回程管，管道长度增加，初投资稍高。
中央空调系统简介水系统详解 演示文稿
第1页，共21页。
优选中央空调系统简介水系统
第2页，共21页。
空调系统热平衡图
冷却塔的热负荷 Q2=Q1+Q3-Q4
Q1
空调房间 26℃
12℃ 7℃
Q4
直燃机 Q3
37.5℃ 32℃
Q2 冷却塔
Q1--空调负荷 Q2--通过冷却塔散发的热量
• 开式膨胀水箱安装于系统的最高处（比最高 的末端设备出水管高1.5m以上）；闭式膨胀 水箱一般安装于空调机房内。
• 膨胀管一头与膨胀水箱底部相连，另一头与 冷温水泵的入口相接，中间不能安装阀门。
第18页，共21页。
6）水系统主要设备、附件选型
• 开式冷却塔是利用循环水与空气接触直接冷却循环水，其优点是 具有换热效率高，体积小，容易管理，能减少初投资；其缺点是 由于循环水直接与空气接触而容易受到污染，产生水垢、藻类、 生物污泥，使主机性能降低并腐蚀管道。须配置水处理装置对循 环水水质进行处理。
• 闭式冷却塔让循环水在密闭回路的铜盘管内流动，循环水不直接与 空气接触，循环水不会出现浓缩、污染而发生水质变化，提高了冷 却系统的安全性，是循环水的管理变得容易。其缺点是体积大，初 投资高。
• 闭式系统：冷水或热水在系统中密闭循环，不与大气接触，仅在系统 最高点设置膨胀水箱，管道与设备的腐蚀机会少；该种系统简单， 无须克服静水压力，水泵扬程、功率均小。
第4页，共21页。
b．按水路流程分类
• 同程式系统：供、回水干管中的水流方向相同，经过每
一环路的管路长度相等。水量分配、调节方便，便于水 力平衡；但需设回程管，管道长度增加，初投资稍高。
中央空调系统简介水系统详解 演示文稿
第1页，共21页。
优选中央空调系统简介水系统
第2页，共21页。
空调系统热平衡图
冷却塔的热负荷 Q2=Q1+Q3-Q4
Q1
空调房间 26℃
12℃ 7℃
Q4
直燃机 Q3
37.5℃ 32℃
Q2 冷却塔
Q1--空调负荷 Q2--通过冷却塔散发的热量
中央空调水系统设计(管道水泵水箱等)PPT课件
•13
（2）变流量系统负荷侧调节方法：
变流量系统对风机盘管机组、新风机组等负荷侧末端设备的能量调 节方法，是在该设备上安装电动二通调节阀，并受室温控制器的控制。
当房间负荷等于
设计值时，电动二通
调节阀开启，冷媒水
流经末端设备。当房
ห้องสมุดไป่ตู้
间负荷低于设计值时
室温控制器使电动二
通调节阀关闭，停止
向末端设备供水。
•15
5.按照系统中循环泵的配置方式分：
1）单式泵（一级泵）系统：是指冷源侧与负荷侧合用一组 循环泵的系统，它又可分为单式泵定流量系统和单式泵变流量系 统。
2) 复式泵（两级泵）系统：是指冷源侧和负荷侧分别配置循 环泵的系统，也就是说，冷源侧循环泵和负荷侧循环泵是相互分 开的。
•16
单式泵系统 ： 整个水系统由 以下两个环路 组成：一是冷 源侧环路，它 是指从集水器 经过冷水机组 至分水器这一 环路，按定流 量运行；一是 负荷侧环路， 它是指从分水 器经过空调末 端设备至集水 器的这一环路 按变流量运行
对于向若干台组合式空调机组的表冷器供水的系统，因支管 环路的阻力较之主干管路的阻力大得多，故采用异程式布置。
•10
（3）如果建筑条件允许，可采用垂直同程和水平同程的布 置方式，不仅容易达到水力平衡，而且省去大量的调试工作量。
（4）为节管材和建筑空间，也可考虑将空调水系统的总立 管设计成异程式（其前提条件是，将立管内流速取小，管径放大） ，这样，有利于节省竖井的空间。而对于各分支环路，根据管道的 长度和支环路的阻力大小，设计成同程式或异程式，并根据管道的 水力计算结果进行压力平衡。

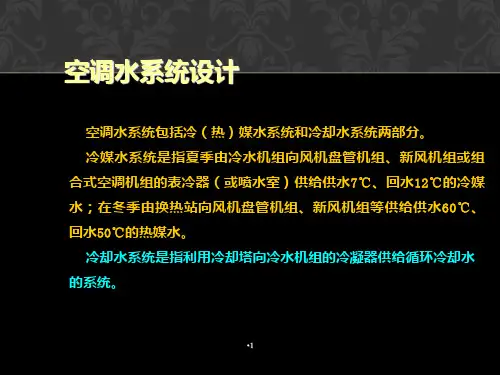

空调水系统设计
空调水系统包括冷（热）媒水系统和冷却水系统两部分。 冷媒水系统是指夏季由冷水机组向风机盘管机组、新风机组或组 合式空调机组的表冷器（或喷水室）供给供水7℃、回水12℃的冷媒 水；在冬季由换热站向风机盘管机组、新风机组等供给供水60℃、 回水50℃的热媒水。 冷却水系统是指利用冷却塔向冷水机组的冷凝器供给循环冷却水 的系统。
（2）变流量系统负荷侧调节方法：
变流量系统对风机盘管机组、新风机组等负荷侧末端设备的能量调 节方法，是在该设备上安装电动二通调节阀，并受室温控制器的控制。
当房间负荷等于
设计值时，电动二通
调节阀开启，冷媒水
流经末端设备。当房
ห้องสมุดไป่ตู้
间负荷低于设计值时
室温控制器使电动二
通调节阀关闭，停止
向末端设备供水。
•15
5.按照系统中循环泵的配置方式分：
1）单式泵（一级泵）系统：是指冷源侧与负荷侧合用一组 循环泵的系统，它又可分为单式泵定流量系统和单式泵变流量系 统。
2) 复式泵（两级泵）系统：是指冷源侧和负荷侧分别配置循 环泵的系统，也就是说，冷源侧循环泵和负荷侧循环泵是相互分 开的。
•16
单式泵系统 ： 整个水系统由 以下两个环路 组成：一是冷 源侧环路，它 是指从集水器 经过冷水机组 至分水器这一 环路，按定流 量运行；一是 负荷侧环路， 它是指从分水 器经过空调末 端设备至集水 器的这一环路 按变流量运行
对于向若干台组合式空调机组的表冷器供水的系统，因支管 环路的阻力较之主干管路的阻力大得多，故采用异程式布置。
•10
（3）如果建筑条件允许，可采用垂直同程和水平同程的布 置方式，不仅容易达到水力平衡，而且省去大量的调试工作量。
（4）为节管材和建筑空间，也可考虑将空调水系统的总立 管设计成异程式（其前提条件是，将立管内流速取小，管径放大） ，这样，有利于节省竖井的空间。而对于各分支环路，根据管道的 长度和支环路的阻力大小，设计成同程式或异程式，并根据管道的 水力计算结果进行压力平衡。
空调水系统设计
空调水系统包括冷（热）媒水系统和冷却水系统两部分。 冷媒水系统是指夏季由冷水机组向风机盘管机组、新风机组或组 合式空调机组的表冷器（或喷水室）供给供水7℃、回水12℃的冷媒 水；在冬季由换热站向风机盘管机组、新风机组等供给供水60℃、 回水50℃的热媒水。 冷却水系统是指利用冷却塔向冷水机组的冷凝器供给循环冷却水 的系统。
中央空调系统之空调水循环系统 ppt课件
水量为定值。 • 当系统负荷发生变化时，通过改变
供回水温度来适应。 • 系统简单，操作方便。 • 一般适用于只有一台冷热源设备和
一台水泵的系统。
中央空调系统之空调水循环系统
空调水系统的形式
1、定流量系统的电动三通阀
中央空调系统之空调水循环系统
空调水系统的形式
2、变流量系统 或称变水量系统。 保持供回水温度为定值，通过
当建筑高度较高，使得水静压大于1.2MPa时，水系统宜 按竖向进行分区以减少系统内的设备、附件、管件及管道 承压。
中央空调系统之空调水循环系统
在100m以上超高 层建筑中，通常 采用以下二种竖 向分区的方法
1)不同分区水系 统合用同一冷热 源，用换热器作 为分界设备。
空调水系统的分区
中央空调系统之空调水循环系统
改变系统中的循环水流量来适 应系统负荷变化的水系统。 适用于有2台或2台以上冷热 源设备和水泵分别并联的场合。 系统中的空调设备通常采用电 动二通阀来控制是否供水。 由负荷的大小确定水泵的开启 台数。
中央空调系统之空调水循环系统
空调水系统的形式
五、一次泵和二次泵系统 按有否两组(台)泵串联工作来划分。
空调水系统
二、空气-水系统(风机盘管+新风系统) 房间的冷（热）负荷由冷（热）水和集中处理的空气共同承担
的空调系统。
中央空调系统之空调水循环系统
空调水系统的工艺流程
• 空调水系统包括：
1、冷媒水系统（空调水系统）
2、冷却水系统
3、冷凝水系统
1-水冷冷水机组 2-锅炉 3-冷冻水泵 4-热水泵 5-冷却水泵 6-冷却塔 7-分水器 8-集水器 9-压差控制阀 10-空调设备 11-自动排气阀 12-膨胀水箱 13-阀门
供回水温度来适应。 • 系统简单，操作方便。 • 一般适用于只有一台冷热源设备和
一台水泵的系统。
中央空调系统之空调水循环系统
空调水系统的形式
1、定流量系统的电动三通阀
中央空调系统之空调水循环系统
空调水系统的形式
2、变流量系统 或称变水量系统。 保持供回水温度为定值，通过
当建筑高度较高，使得水静压大于1.2MPa时，水系统宜 按竖向进行分区以减少系统内的设备、附件、管件及管道 承压。
中央空调系统之空调水循环系统
在100m以上超高 层建筑中，通常 采用以下二种竖 向分区的方法
1)不同分区水系 统合用同一冷热 源，用换热器作 为分界设备。
空调水系统的分区
中央空调系统之空调水循环系统
改变系统中的循环水流量来适 应系统负荷变化的水系统。 适用于有2台或2台以上冷热 源设备和水泵分别并联的场合。 系统中的空调设备通常采用电 动二通阀来控制是否供水。 由负荷的大小确定水泵的开启 台数。
中央空调系统之空调水循环系统
空调水系统的形式
五、一次泵和二次泵系统 按有否两组(台)泵串联工作来划分。
空调水系统
二、空气-水系统(风机盘管+新风系统) 房间的冷（热）负荷由冷（热）水和集中处理的空气共同承担
的空调系统。
中央空调系统之空调水循环系统
空调水系统的工艺流程
• 空调水系统包括：
1、冷媒水系统（空调水系统）
2、冷却水系统
3、冷凝水系统
1-水冷冷水机组 2-锅炉 3-冷冻水泵 4-热水泵 5-冷却水泵 6-冷却塔 7-分水器 8-集水器 9-压差控制阀 10-空调设备 11-自动排气阀 12-膨胀水箱 13-阀门
中央空调多联机与水系统PPT课件
水系统能够根据实际需求进行能 量调节，有效降低能耗和碳排放 。
维护方便
水系统设备相对集中，便于维护 和管理。
水系统的优势与适用场景
• 适用范围广：适用于各种类型的建筑和场所，如办公楼、 商场、酒店等。
水系统的优势与适用场景
大中型商业建筑
适用于大型商场、写字楼等商业建筑 ，提供高效、舒适的室内环境。
02
中央空调多联机系统
多联机系统的定义与特点
一机多用
一台室外机可连接多个室内机， 实现多个房间的同时制冷或制热。
高效节能
采用变频技术，根据室内负荷变 化自动调节压缩机转速，实现节 能运行。
舒适度高
采用直接蒸发式制冷，送风均匀， 噪音低，提高了室内舒适度。
定义
多联机系统是一种中央空调系统，采用 一台或多台室外机连接多个室内机，通 过制冷剂循环来满足室内冷暖需求。
03
中央空调水系统
水系统的定义与特点
定义
中央空调水系统是指通过冷却水或冷冻水循环，将空调室内热量传递 到室外，以实现室内温度调节的系统。
高效节能
水系统能够根据室内负荷变化自动调节冷冻水流量，实现节能运行。
舒适度高
水系统能够提供更为均匀的温度分布，提高室内舒适度。
适用范围广
水系统适用于各种规模和类型的建筑，特别是大型商业和工业建筑。
湿度和温度不均衡。
安装与维护比较
多联机中央空调
多联机安装较为简便，一般只需要连接电源 和信号线即可。此外，多联机的维护也较为 方便，一般只需要定期清洗过滤器和检查制 冷剂压力即可。
水系统中央空调
水系统中央空调的安装较为复杂，需要铺设 水管和安装水系统设备等，需要专业的安装 队伍进行施工。此外，水系统的维护也较为 繁琐，需要定期检查水系统和清洗水管等， 需要专业的维护队伍进行保养。
维护方便
水系统设备相对集中，便于维护 和管理。
水系统的优势与适用场景
• 适用范围广：适用于各种类型的建筑和场所，如办公楼、 商场、酒店等。
水系统的优势与适用场景
大中型商业建筑
适用于大型商场、写字楼等商业建筑 ，提供高效、舒适的室内环境。
02
中央空调多联机系统
多联机系统的定义与特点
一机多用
一台室外机可连接多个室内机， 实现多个房间的同时制冷或制热。
高效节能
采用变频技术，根据室内负荷变 化自动调节压缩机转速，实现节 能运行。
舒适度高
采用直接蒸发式制冷，送风均匀， 噪音低，提高了室内舒适度。
定义
多联机系统是一种中央空调系统，采用 一台或多台室外机连接多个室内机，通 过制冷剂循环来满足室内冷暖需求。
03
中央空调水系统
水系统的定义与特点
定义
中央空调水系统是指通过冷却水或冷冻水循环，将空调室内热量传递 到室外，以实现室内温度调节的系统。
高效节能
水系统能够根据室内负荷变化自动调节冷冻水流量，实现节能运行。
舒适度高
水系统能够提供更为均匀的温度分布，提高室内舒适度。
适用范围广
水系统适用于各种规模和类型的建筑，特别是大型商业和工业建筑。
湿度和温度不均衡。
安装与维护比较
多联机中央空调
多联机安装较为简便，一般只需要连接电源 和信号线即可。此外，多联机的维护也较为 方便，一般只需要定期清洗过滤器和检查制 冷剂压力即可。
水系统中央空调
水系统中央空调的安装较为复杂，需要铺设 水管和安装水系统设备等，需要专业的安装 队伍进行施工。此外，水系统的维护也较为 繁琐，需要定期检查水系统和清洗水管等， 需要专业的维护队伍进行保养。
中央空调水系统讲义
第5页，此课件共63页哦
高层建筑空调水系统
高层建筑面积大，层数和房间多，因此，使 用的空调设备也多，空调装置有一个庞大的 水系统。水系统投资比较多，水泵能耗较大， 而且水系统对整个空调系统的使用效果影响 大，是空调设计中的一个重要组成部分。
水系统的任务
将冷、热媒水，按空调房间冷、热负荷的 要求，准确的送至空气处理设备，处理房 间内的空气。
闭式循环的缺点：
蓄冷能力小，低负荷时，冷冻机也需经常开动。
膨胀水箱的补水有时需要另设加压水泵。
第8页，此课件共63页哦
开式循环优缺点
开式循环的优点： 冷水箱有一定的蓄冷能力，可以减少冷冻机的开启时间， 增加能量调节能力，且冷水温度的波动可以小一些。
开式循环的缺点： 冷水与大气接触，循环水中含氧量高，宜腐蚀管路。 末端设备（喷水池、表冷器）与冷冻站高差 较大时，水泵 则须克服高差造成的静水压力，增加耗电量。 如果喷水池较低，不能直接自流回到冷冻站时，则需增加回水池
提高耐压等级，设备价格有所增加。水泵壳体的耐压取决于壳体 的强度和轴封形式。上述设备往往是布置在建筑物的最低层承受静 水压力最大的位置。除此之外，还要考虑空气处理设备、阀门、连 接管件的耐压能力和施工质量等因素。
第29页，此课件共63页哦
第30页，此课件共63页哦
水系统竖向分区
水系统的压力分布
水系统处于静止状态时，系统内各 处的压力等于水的静水压力，其大、 小只与该点至膨胀水箱水面垂直高度 hn有关。
Pf = H + h- △P e-f - h4
Pf的工作压力往往会超过冷水机组的工作压力，设 计时，应引起注意。对于高层建筑，应尽量降低水 系统的工作压力，膨胀水箱连接在a点或b点是比较 有利的，连接在a点，膨胀水箱还可以起到排放空气 的作用。
高层建筑空调水系统
高层建筑面积大，层数和房间多，因此，使 用的空调设备也多，空调装置有一个庞大的 水系统。水系统投资比较多，水泵能耗较大， 而且水系统对整个空调系统的使用效果影响 大，是空调设计中的一个重要组成部分。
水系统的任务
将冷、热媒水，按空调房间冷、热负荷的 要求，准确的送至空气处理设备，处理房 间内的空气。
闭式循环的缺点：
蓄冷能力小，低负荷时，冷冻机也需经常开动。
膨胀水箱的补水有时需要另设加压水泵。
第8页，此课件共63页哦
开式循环优缺点
开式循环的优点： 冷水箱有一定的蓄冷能力，可以减少冷冻机的开启时间， 增加能量调节能力，且冷水温度的波动可以小一些。
开式循环的缺点： 冷水与大气接触，循环水中含氧量高，宜腐蚀管路。 末端设备（喷水池、表冷器）与冷冻站高差 较大时，水泵 则须克服高差造成的静水压力，增加耗电量。 如果喷水池较低，不能直接自流回到冷冻站时，则需增加回水池
提高耐压等级，设备价格有所增加。水泵壳体的耐压取决于壳体 的强度和轴封形式。上述设备往往是布置在建筑物的最低层承受静 水压力最大的位置。除此之外，还要考虑空气处理设备、阀门、连 接管件的耐压能力和施工质量等因素。
第29页，此课件共63页哦
第30页，此课件共63页哦
水系统竖向分区
水系统的压力分布
水系统处于静止状态时，系统内各 处的压力等于水的静水压力，其大、 小只与该点至膨胀水箱水面垂直高度 hn有关。
Pf = H + h- △P e-f - h4
Pf的工作压力往往会超过冷水机组的工作压力，设 计时，应引起注意。对于高层建筑，应尽量降低水 系统的工作压力，膨胀水箱连接在a点或b点是比较 有利的，连接在a点，膨胀水箱还可以起到排放空气 的作用。
空调水系统课件ppt
直流式冷却水系统
➢ 升温后的冷却水直接排走，不重复使用。 ➢ 冷却水可为地面水、地下水或城市自来水。 ➢ 适用水源充足的地方
2021/3/10
混合式冷却水系统
2021/3/10
33
循环式冷却水系统
➢ 将来自冷凝器的冷却水先通入蒸发式冷却装置， 使之冷却降温，然后再用水泵送回冷凝器循环使 用。
2021/3/10
45
2021/3/10
46
2021/3/10
47
1.冷却水系统的形式
➢ 根据冷却塔与制冷机组的连接方式，可分为单元式、干管 式和混合式三种。
冷却塔
制制冷冷机装组置
水水泵泵
2021/3/10 单元式冷却水系统
优点：一机对一塔，连锁 控制，流量分配合理。运 行可靠性高 缺点：配管管线布置最复 杂，管路数目多，占用空 间大，不能互相备用。
1-制冷机组；2-水泵；3-定压水箱；4-用户
2021/3/10
43
2
开式冷冻水系统
1-制冷机组；2-水泵；3-冷冻水箱；
4-回水箱；5-用户
13
上述两者中 较大值
开式系统蓄水箱容量的确定原则： ➢ 蓄存所有的系统水容量并附加一定的安全系数 ➢ 按照系统小时循环水量的5%~10%计算。
5 1
2
43
用效率。 ➢ 制冷机组的能效比
某运行时刻制冷机 组的能效比
COPQe /P ➢ 系统能效比
KW/kW
整个空调系统的能 效比
C O P s Q e/(P P f P w P c ,w ) KW/kW
2021/3/10
6
➢ 系统季节能效比 制冷机组在制冷取 季的 节总 制冷量
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气处理机组的特性
空气处理机组分为以下机组： 吊顶式空气处理机组 立式空气处理机组 卧式空气处理机组
吊顶式空气处理机组一般悬吊在楼板下的顶棚内，不 占用地面有效面积，送风口一般为侧出风，也可做成 上出风。为了减少设备占用的空间，应尽量减少设备 高度，尤其是在建筑层高受限制的场合。
立式、卧式空气处理机组外形一般安装在地面上，需 要占用一定的地面面积，但维修比较方便，送风口可 以做成顶出风也可做成侧出风。
组合式空调机组
组合式空调机组是由各种不同的功能段组合而成的空 气处理设备。组合式空调机组的基本功能段有：混合 段，表冷段，加热段，喷淋段，过滤段，加湿段，新 风、排风段，送风段，二次回风段，中间检修段，送、 回风机段，消声段等。根据空调设计对空气处理过程 的需要，可选用其中某些功能段任意组合。
水泵
末端设备
1、风机盘管 2、空气处理机组 3、组合空调箱
风机盘管
卧式暗装风机盘管
卡式风机盘管
风机盘管的主要特性及选型
◇风机盘管有两个主要的性能指标：即风量 和热交换量。风量由风机选型确定，热交换 量则是由盘管的热交换面积、冷（热）媒的 温度和流量以及经过盘管的空气温度和流速 所决定。
空气处理机组
写字楼
采暖泵, 9.2%
冷却塔, 1.3%
冷冻机, 30.0%
空调箱, 45.3%
冷却泵, 6.2%
冷冻泵 , 8.0%
空调主机（冷源）设备
空调冷源设备
空调冷源设备的特性
集中空调系统，一般所担负的空调面积大、 房间多，因此，空调冷源设备容量通常很大。 空调工程能耗是建筑能耗中的重要部分，而冷 源设备又是空调工程的主要能耗设备，因此， 冷源设备的选择关系到工程的投资、运行费用 及能源消耗。冷源的选择是空调工程设计中的 重要方案问题，具有十分重要的地位。
水管
风机盘管
36
空调系统中还有什么？
• 管路的布置 • 阀门的选择 • 末端的控制 • 管线的保温 • 风道的选择
末端设备分类
A、风机盘管 B、空气处理机组
1、新风净化机组 2、热回收机组 3、恒温恒湿机组
38
风机盘管部分
风机盘管按照形式分一下几种 1、暗装：卧式暗装
中央空调水系统的组成
什么是空调系统?
一、空调系统的组成要素
(1)广义：冷热源，空气处理设备，输配系统(管 道和末端)，被控对象(建筑空间)
(2)狭义：空气处理设备，输配系统(管道和末端)
中央空调水系统的组成： 1、主机（冷源） 2、冷却部分（冷却塔） 3、末端（风机盘管、空气处理机组……) 4、水泵
冬季空调供热介质一般为50～60℃的热水，可供选择 的热源设备很多，设计时应根据工程的具体情况，经 过全面分析比较，并要求符合国家安全、环保以及能 源政策的要求。
空调热源设备的选择－－常压热水锅炉
外置式换热常压热水锅炉 原理：外置换热器常压热 水锅炉与内置换热器常压 热水锅炉不同之处在于将 锅炉本体内的内置换热器 设在锅炉本体外面，一次 水通过水泵循环，经外置 换热器换热。
空调冷源设备的特性－－空调冷源的原理及分类
根据制冷 方法分类
空调冷源的分类
△蒸气压缩式制冷
△吸收式制冷
活塞式（往复式） 螺杆式 离心式
根据冷凝器的 冷却方式分类
水冷式 风冷式 风冷热泵式
根据机型结 构特点分类
模块式
压缩机多 机头式
空调冷源设备的特性－－空调冷源的原理及分类
制冷循环
冷却塔
电机
压缩机
水系统示意图
空调系统整体耗电分析表： 商场 酒店 写字间
商场
冷却塔, 1.5%
冷却水泵, 5.6%
空调箱, 65.4%
冷机, 23.0%
冷冻水泵, 4.5%
采暖泵, 9.4%
风机盘管, 10.0%
空调箱, 37.7%
酒店
冷却塔, 1.1% 冷冻机, 25.3%
冷冻泵, 11.2% 冷却泵, 5.3%
示意图
风机盘管
风机盘管 风机盘管
风机盘管
风机盘管
风机盘管
异程式 风机盘管
风机盘管
同程式
供水管 回水管
供水管 回水管
二、空调系统的分类
1．按集中程度分
(1)集中式空调系统
散流器
柜式吊装空调机组
(1)典型集中式 空调系统:
全空气单风道 系统
二、空调系统的分类
(2)半集中式空调系统风机盘管系统
风冷式冷水机组
空气处理机组
空气处理机组的构造和原理基本与风机 盘管相同。柜式空调器处理空气的能力和机 外余压都比风机盘管要大，可以接风管进行 区域性空调。空气处理机组按结构形式可分 为卧式和立式两类，按处理工况可分为空调 机组和新风机组，空调机组的设计进风工况 为室内回风工况，新风机组的设计进风工况 为室外新风工况。
在空调系统中，水泵是其中的重要组成部分， 按系统使用来分: 冷却水水泵 冷冻水水泵
在系统中，无论冷却水水泵还是冷冻水水 泵，大多都是采用一用一备的方式存在。
冷却塔
水系统的基本组成
中央空调系统包括 冷水机组 冷冻水循环系统 空气处理系统 冷却水循环系统 冷却塔系统 新风处理系统
水系统的分类组成
立式暗装 2、明装：卧式明装
立式明装 3、卡式风盘
39
空气处理机组
空气处理机组按段位分类 1、外置尼龙过滤网+表冷段+风机段（TFD) （吊顶式空气处理机组，风量小于15000m3/H） 2、外置尼龙过滤网+表冷段+风机段 （TAD050DH1）（卧式空气处理机组） 3、混合段+初效段+表冷段+风机段 （ TAD050DH2)(卧式空气处理机组） 4、混合段+初、中效段+表冷段+风机段 （ TAD050DH3)(卧式空气处理机组） 5、立式空气处理机组
水系统分类： 同程和异程
按集中程度： 集中式和半集中式
3、同程式和异程式系统
（1）同程式系统
水流通过各末端设备时的路程都相同（或基本 相等）的称为同程式系统。
同程式系统各末端环路的水流阻力较为接近， 有利于水力平衡。但管路布置较为复杂，管路长, 初投资相对较大。
（2）异程式系统
水流经每个末端设备的路程不相同。 优点:管路配置简单，管路长度短，初投资低。 缺点:各环路的阻力不易平衡，导致流量分配 不均匀。在支管上安装流量调节装置，增大并 联支管的阻力，可使流量分配不均匀的程度得 以改善。
冷凝器 蒸发器
膨胀阀
螺杆机组
离心机组
暖通空调热源设备
暖通空调热源设备的分类 ◇按热源介质分：蒸汽锅炉和热水锅炉 ◇按能源燃料种类分：燃煤锅炉、燃油锅
炉、燃气锅炉、电锅炉和热泵设备 ◇按设备承压分：常压热水锅炉、真空锅
炉、承压锅炉 ◇按热源的来源分：自备热源、城市供热、
工厂余热和废热等
暖通空调热源设备原理及性能
