VMS-2515G影像测量仪操作指导书

合集下载

影像测量仪操作使用规程

影像测量仪是一种常见的测量仪器，广泛用于各种测量领域，如工程

测量、制造业、地质勘探等。为了确保影像测量仪的准确性和安全性，使

用者需要按照一定的操作规程进行使用。以下是影像测量仪操作使用规程，详细介绍了使用过程中的注意事项和操作步骤。

一、操作前准备

1.环境准备：确保测量环境整洁、无尘，避免影响测量精度。

2.仪器准备：检查影像测量仪的供电、连接线路是否正常，确保仪器

处于正常工作状态。

3.校准：在进行测量之前，需进行影像测量仪的校准操作，并按照校

准结果进行相关参数的调整。

二、操作步骤

1.打开电源开关，等待影像测量仪启动。根据具体的使用说明，选择

相应的测量模式。

2.布置待测物体：将待测物体放置在影像测量仪的测量平台上，并进

行固定，确保物体的位置稳定。

3.调整相机参数：根据待测物体的特点和需要测量的参数，调整影像

测量仪的相机参数，如曝光时间、放大倍率等，以确保所得到的影像清晰、准确。

4.开始测量：按下测量按钮，影像测量仪开始进行测量。根据具体的

测量要求，可以选择自动测量或者手动测量。在测量过程中，注意观察测

量结果，确保测量的准确性。

5.数据处理：根据测量结果进行数据处理，如计算物体的尺寸、角度等。根据具体的测量要求，可以使用影像测量仪自带的数据处理软件，或

者将数据导入其他软件进行处理。

6.结果输出：将测量结果输出到打印机或者其他媒介上，以便记录和

保存。

三、注意事项

1.使用过程中避免震动：影响测量仪的准确性，应避免在测量过程中

产生震动，如敲击仪器、碰撞物体等。

2.操作注意安全：使用者在操作影像测量仪时应注意安全，避免触碰

影像测量仪操作指导书2019

日期
日期
2019/4/27
生效日期：2019-04-16
重庆XXX机械有限公司
影像测量仪操作指导书
参考图片
1
2
4
5
6
7
设备名称页码版本操作步骤
影像测量仪第 1页共 1 页
1 作业内容及注意事项
3
试样制备将产品清洁并小心放置在载物台中心。
开机
接通电源，打开设备电源及计算机电源开关。（附图1）
启动软件启动Inspect 3D-M软件。（附图2）
确定试验参数
Байду номын сангаас
确定测量参数（轮廓或表面）并选取相应的像素。如0.7X,1.0X,2.0X4.5X等。在软件中将中心光源调至30-50，直至轮廓清晰。（附图3）
1）调节X/Y轴手轮使试样出现在画面中心，调节Z轴使画面更加清晰。
2）调节X/Y轴手轮，将画面中心点移至被测特征取点处。（附图4）
测量
生成结果结果保存
选取已采集的模型图像，点取对应的测量工具栏需要选取的项目自动生成结果。（附图 6）测试完成后，点击导出报告（Excel）或（Word）文档保存。（附图7）
记录结果根据显示结果做好记录，取下试样，关闭电源，测试结束。
版本 01
版本： 1
修改内容首次发行
生效日期

影像测量仪操作指导书

操作指导书

1、操作指导书目的

本操作指导书旨在为使用影像测量仪的人员提供详细的操作指南，以确保正确操作仪器，获取准确的测量结果。

2、影像测量仪简介

影像测量仪是一种高精度的测量设备，通过图像分析技术来测量物体的形状、尺寸和位置。其主要组成部分包括相机、光源、投射屏幕和图像处理软件。

3、设备准备

3.1 确保影像测量仪所需要的电源充足并正常供应。

3.2 检查仪器是否处于水平状态。

3.3 清理相机镜头和投射屏幕，保持其干净清晰。

3.4 打开仪器电源并启动图像处理软件。

4、校准影像测量仪

4.1 在进行测量之前，需要对影像测量仪进行校准。

4.2 根据校准工具的操作指南，进行仪器的校准调整。

4.3 校准过程中需确保校准仪器的稳定和准确。

5、测量对象设置

5.1 在投射屏幕上放置测量对象，并确保其固定稳定。

5.2 调整相机的焦距和光源的亮度，以获得清晰的图像。

5.3 将测量对象在投射屏幕上对准测量标尺，并设定测量基准。

6、图像处理与测量

6.1 在图像处理软件中，打开相机捕捉到的图像。

6.2 使用软件中提供的测量工具，对测量对象进行测量。

6.3 根据测量要求，选择合适的测量参数并进行测量操作。

6.4 根据测量结果，记录测量数值并进行数据处理和分析。

7、保存与报告

7.1 将测量结果保存至合适的文件夹，并确保文件保存完整。7.2 根据需要，测量结果报告，并包含必要的图表和数据。

7.3 打印或导出报告，以便于查阅和提供给相关人员。

8、维护与保养

8.1 定期检查影像测量仪的光源和相机，确保其正常工作。

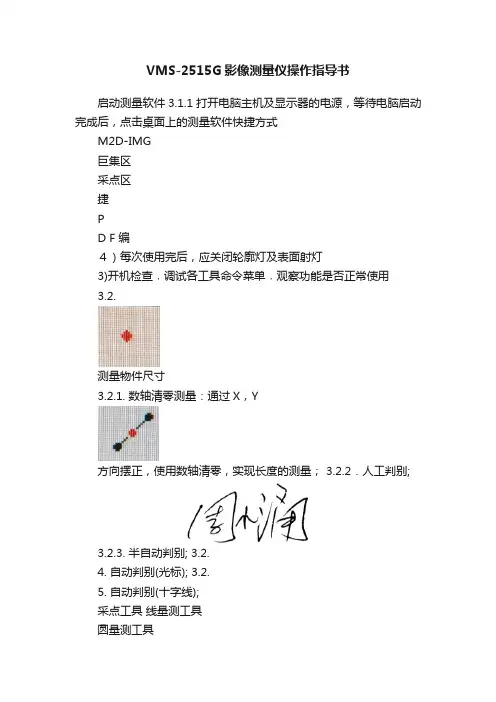

VMS-2515G影像测量仪操作指导书

启动测量软件 3.1.1 打开电脑主机及显示器的电源，等待电脑启动完成后，点击桌面上的测量软件快捷方式

M2D-IMG

巨集区

采点区

捷

D F 编

４）每次使用完后，应关闭轮廓灯及表面射灯

3)开机检查﹐调试各工具命令菜单﹐观察功能是否正常使用

3.2.

测量物件尺寸

3.2.1. 数轴清零测量：通过X，Y

方向摆正，使用数轴清零，实现长度的测量； 3.2.2．人工判别;

3.2.3. 半自动判别; 3.2.

4. 自动判别(光标); 3.2.

5. 自动判别(十字线);

采点工具线量测工具

圆量测工具

弧量测工具

多线测线工具

多点椭圆工具

多点矩形工具。

3.3. 组合测量

测量好的基本元素，如点，线，圆，弧等。可以在绘图区组合成各种其它元素：如：组合点，组合线，组合距离，组合角度，组合圆等。四、注意事项

1) 放置投影仪的台面必须水平,且周围环境不能有振动。

2) 校正片为精密部件，易刮花及碎裂，校正完成后应立即放回专用保护盒内。3) 使用完毕后,要及时清理投影仪的台面。

4) 投影仪的光学玻璃易刮花及破损,放置被测物件时必须小心轻放。

5) 若有异常,应及时通知管理人员。

五、预防保养项目

1)清理机器各部位的灰尘和异物2)检查整机是否放置在水平的台面

制订/日期：陈刚 2019年4月日审核 /日期：

3.1.2、打开投影仪的电源开关，旋转轮廓灯及表面射灯旋钮至打开。

3.1.3、将校正玻片放置于投影仪上，调整投影仪的物距，使影像清析，调整灯光旋钮使

被测量部位更易分辨。

3.1.4 如果被测物件比较小时，可以适当调整放大倍率，使测量更容易，准确。

万濠影像测量仪VMS-2515F说明书

一、儀器用途

CNC型非接觸影像測量儀是一種由高解析度CCD彩色攝像機、連續變倍物鏡、彩色顯示器、精密光學尺、馬達運動控制、2D數據測量軟件與高精度工作臺等精密機械結構組成的高精度、高效率光電測量儀器，以二維測量爲主，也能作三維輔助測量。它被廣泛應用在各種不同的精密産業中，如電子元件、精密模具、精密刀具、彈簧、螺絲加工、塑膠、橡膠、油封止閥、照相機零件、腳踏車零件、汽車零件、導電橡膠、PCB加工等各種精密加工業，是機械、電子、儀錶、鐘錶、輕工、塑膠等行業，院校、研究所和計量檢定部門的計量室、試驗室以及生産車間不可缺少的計量檢測設備之一。

二﹑儀器規格參數

長度單位：mm

三﹑儀器結構與工作原理

光電万濠影像測量仪是目前較爲先進的精密高效測量方法之一，其工作原理見圖1，被測工件（置於工作臺上）由LED表面光（5）或底光（在花崗巖底座內）照明後，經變焦鏡頭（6）、彩色CCD攝影機（外罩11內）攝取影像，送往影像采集卡（裝於PC機上），PC再讀取影像采集卡數據，進行分析處理。工件放置在工作臺上不動，通過步進馬達（由主機板（9）控制）驅動滾珠絲杆，滾珠絲桿再將絲桿的回轉運動轉變成工作臺（4）的直線運動，工作臺（4）帶動光學尺（13與15 ）在X、Y方向上移動。

由M2D-CNC軟件向主機板發出命令，主機板完成讀數、馬達控制、光源

控制等工作。影像系統工作原理見圖2 。

儀器總體結構可分爲四大部分（圖1）：

1．儀器結構主體，包括：

花崗巖底座組（17），立柱（12），電動工作臺（4）及X、Y、Z向由步進馬達驅動的滾珠絲杆傳動機構（3；10；14）。

影像测量仪作业指导书

第一篇：

影像测量仪作业指导书

一、引言

影像测量仪是一种广泛应用于各行各业的现代测量设备。它通过采集

和分析影像信息，实现对物体尺寸、形状和表面特征等进行快速和精

确的测量。本指导书旨在介绍影像测量仪的基本原理和使用方法，帮

助读者正确使用和操作该设备。

二、影像测量仪的原理

影像测量仪主要基于数字影像处理技术和计算机视觉算法。当物体被

测量时，影像测量仪会拍摄一系列图像，并通过图像处理软件提取和

分析图像中的特征点和边缘等信息，进而计算出物体的尺寸和形状。

具体的原理包括：

1. 图像采集：影像测量仪通过镜头和光源将物体的图像转换为

数字图像。在采集过程中，需要注意光照均匀、观察角度合适等因素，以确保获取到清晰的图像。

2. 特征提取：通过图像处理软件，影像测量仪能够自动提取图

像中的特征点、边缘等特征。这些特征点和边缘可以用来计算物体的

尺寸和形状。

3. 测量分析：基于提取的特征信息，影像测量仪可以进行测量

分析。它能够实现诸如长度、宽度、高度、角度、曲率等多种测量功能，且测量结果具有高精度和可重复性。

三、影像测量仪的使用方法

为了正确使用影像测量仪，以下是一些基本的使用方法和操作步骤：

1. 准备工作：首先，将影像测量仪放置在稳定的工作台上，并

连接电源。在使用之前，先进行设备的校准和调试工作，确保其正常

运行。

2. 选择测量模式：根据实际需求，选择合适的测量模式。常见

的测量模式有点测量、线测量、圆测量、角度测量等，用户可以根据实际测量任务进行选择。

3. 设置测量参数：根据被测物体的特性和测量要求，设定合适的测量参数。例如，选择适当的曝光时间、对焦位置、分辨率等。

VMS全自动影像测量仪说明书

影像测量仪

全自动

全自动影像测量仪

使用说明书

本使用说明书适用于VMS系列全自动影像测量仪。为了确保使用安全，发挥仪器最佳性能，同时使您完全熟悉这种设备的使用，我们建议您在操作影像测量仪前全面仔细地阅读和理解这本手册。

上海光学仪器一厂

尊敬的用户：

为保证您的仪器安全﹑正常的使用，使用前请先阅读安全注意事项。

安全注意事项

警告

�开箱后检查外观是否完好，若有故障立即联系本公司或经销商，切勿自行拆

卸维修

�用户不可打开机壳修理，内有高压可能伤及生命

�本装置使用100V~240V、50~60Hz的交流电源。电源插头是带有接地脚的三芯电源插头，应符合欧洲安全标准

�确认仪器是否可靠接地

小心

�本机不具备防爆结构，不要在可燃性气体的环境中使用

�长时间不用时，请关断电源

�在雷雨天气时，应尽可能拔掉电源线的插头

�电源未关前，请勿打开机壳或插拔光栅尺插头

�不要把任何物品压在电源在线，电源线的布置应不妨碍人的行走或机器的运行

一、仪器用途

CNC型非接触影像测量仪是一种由高分辨率CCD彩色摄像机、连续变倍镜头、彩色显示器、精密光栅尺、运动控制系统、2D数据测量软件与高精度工作台等精密机械结构组成的高精度、高效率光电测量仪器，以二维测量为主，也能作三维辅助测量。它被广泛应用在各种不同的精密行业中，如电子组件、精密模具、精密刀具、弹簧、螺丝加工、塑料、橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、导电橡胶、PCB加工等各种精密加工业，是机械、电子、仪表、钟表、轻工、塑料等行业，院校、研究所和计量检定部门的计量室、试验室以及生产车间不可缺少的计量检测设备之一。

影像测量仪作业指导书

全自动影像测量仪作业指导书

注意事项

工件需在恒温20℃±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。但测量前必须在入检测室后15—30分钟后测量。测量时由于行程关系，人须距离机器0.5米以外。因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。

准备工作

1.将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不

可用易掉毛物品，毛絮粘着在工件上影像测量值。

2.将测量平台擦拭干净，不得有灰尘油污。

3.将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可

在玻璃上划行，以免划伤玻璃。调整摆放位置，确保在测量仪可测范围内。

测量开始

1.首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕

后，方可打开操作软件。期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。同时可打开计算机。

2.设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显

示设备初始化失败,此时须关闭软件及设备,重启设备及软件)

3.光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。

4.测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。测量界面介绍：

光源控制区：

几何测量区：4. 底光源（当四边方框变成蓝色时，表示选中）

1.上光源(当大圆变成蓝色时，表示选中)

2.同轴光（当内部小圆变成蓝色时，表示选中）

影像测量仪操作指导书

一台一台一台一台

像素校正片1.储存环境需保持清洁干燥.以避免零件污损,生锈, 及尘埃落入运动导轨內。

2.使用完毕工作台拭擦干净。

3.清洁时不能用有机溶剂清洁,可用中性清洁剂或水拭擦。

4.调节倍率后必须用校正片进行像素校正，否则会影响实测结果。

5.工作环境：温度:20℃±5℃ 湿度:40～60%RH

注意事项

1.打开UPS不间断电源，保障电源稳定性（如图一）

2.打开仪器电源（如图二）,打开操作软件（如图三),根据产品特性选择打开轮廓光源（如图四)或者表面光源（如图五）。

3.根据产品的大小调节CCD上倍率（如图六），直到产品在屏幕上显示清楚，调节倍率后需用校正片进行像素校正。

4.像素校正：调节轮廓光源、倍率后，选择人工判别模式, 將校正片放于工作台上,移动X, Y轴至中心圆孔按顺序左-->右-->上-->下以相同的操作完成数据采集,再保存校验结果。

5.依产品特性选择人工判别, 半自动判别,自动判別及全自动判別量测模式。

6.选择量测工具栏或菜单量测上的各图形量测, 依需要确定采点数,在采够了点数后按√按键或脚踩脚踏开关完成采点,采足点数后数据自动在量测结果区显示出來。

7.量测结果可按工具栏上的EXCEL或 Word按钮导入文档中作记录.绘画区的图形可按CAD 按钮导入 CAD档进行编辑。

8.量测完成, 按顺序关闭轮廓及表面光源。

UPS不间断电源影像测量仪U P S 电源

投影仪开关

轮

廓光源调节按钮

软件启动图标

表面光源调节按钮

校准片

影像测量仪操作规程

共2页第1页版本/ 修改：A / 0

1.仪器设备名称型号：影像测量仪

2. 仪器结构：试验主机以及试验机软件组成。

2.1 试验主机：仪器底座，立柱，Z轴传动组、X\Y工作台及X\Y光杆传动机构。

2.2 影像系统（成像瞄准用）：变焦距镜头、变焦范围0.7-4.5X、总视频放大率30-230X。2.3仪器参数指标：①X\Y轴行程；②Z轴行程有交空间245mm，调焦行程180mm，工作距离95mm；③玻璃台面尺寸；④传动形式：X\Y轴光杆传动Z轴光轴传动；⑤数字测量系统；

⑥影像瞄准系统；

3 使用方法

3.1 接通试验机计算机主机电源，连接试验机并把加密狗插入主机USB接口。启动软件；双击桌面【HX】的快捷键；或单击windows桌面的【开始】键，选择【程序】栏，找到【VMS_2.1T】

栏，单击此栏下的【HX】

3.1.1 打开试验机电源，进行首次测量的取比例尺。取比例尺目的是为了使计算机获取影像测量仪所测量的物体像素与实际尺寸的比例。注：在每次使用中，调节了放大倍率后，都必须重新取比例尺。

3.1.2 点击工具栏“自动取比例尺（圆）”→调节镜头倍率至标定物显示清晰→将标定物放至工作平台，并选择一个合适大小的标准圆至其十字线的左部（即X的负极坐标轴尽量通过圆心）用鼠标在标准圆内单击当圆被绘出时即此标准圆被选中。依此方法将此标准圆从十字线移到右部重复以上选择绘出一个标准圆，再从右部移至上部绘出一个标准圆，再由上部移至下部绘出一个标准圆→此时右左上下均绘出了一个相同的圆然后鼠标单击工具栏上的“ENTET”键，即完成“自动取比例尺”的全部操作。过程中移动工作台均可以通过前后左右手轮完成。

影像测量仪操作规程

共2页第1页版本 / 修改：A / 0

1.仪器设备名称型号：影像测量仪

2. 仪器结构：试验主机以及试验机软件组成。

2.1 试验主机：仪器底座，立柱，Z轴传动组、X\Y工作台及X\Y光杆传动机构。

2.2 影像系统（成像瞄准用）：变焦距镜头、变焦范围0.7-4.5X、总视频放大率30-230X。2.3仪器参数指标：①X\Y轴行程；②Z轴行程有交空间245mm，调焦行程180mm，工作距离95mm；③玻璃台面尺寸；④传动形式：X\Y轴光杆传动Z轴光轴传动；⑤数字测量系统；⑥影像瞄准系统；

3 使用方法

3.1 接通试验机计算机主机电源，连接试验机并把加密狗插入主机USB接口。启动软件；双击桌面【 HX】的快捷键；或单击windows桌面的【开始】键，选择【程序】栏，找到【VMS_2.1T】

栏，单击此栏下的【HX】

影像测量仪操作指导书

1.概述

1.1 本文档的目的

本文档旨在提供关于影像测量仪的详细操作指导，以帮助操作人员正确、高效地使用该设备。

1.2 读者对象

本操作指导书适用于对影像测量仪不熟悉或者初次接触该设备的操作人员。

2.仪器介绍

2.1 仪器外观及组成

影像测量仪通常由以下部分组成：

●仪器主体（包括显示屏、控制面板等）

●相机模块（接收影像并进行测量）

●移动平台（用于放置待测物体）

2.2 仪器原理

影像测量仪利用相机模块接收物体的影像，并通过计算机算法进行图像处理和测量，从而得到准确的尺寸、角度等测量结果。

3.准备工作

3.1 开机与关机

●按下电源按钮，等待仪器启动完成。

●关机时，按下电源按钮并确认关闭流程完成后，断开电源。

3.2 连接外部设备

根据需要，将影像测量仪与计算机、打印机、存储设备等外部设备连接，确保正常的数据传输和输出功能。

4.操作指导

4.1 操作界面

影像测量仪的操作界面通常分为以下几个部分：

●主菜单栏：提供各项功能操作的入口。

●影像显示区域：显示待测物体的影像。

●测量参数设置区域：设置测量参数，如单位、精度等。

●测量结果显示区域：显示测量结果。

●其他辅助工具栏：提供辅助功能操作的入口。

4.2 测量流程

一般的影像测量仪操作流程如下：

●1）启动按钮，打开影像测量仪软件。

●2）将待测物体放置在移动平台上，并调整位置和角度，使其适配影像测量仪的拍摄范围。

●3）拍摄按钮，仪器会自动拍摄物体的影像。

●4）根据需要，在影像上设置测量区域。

●5）测量按钮，仪器会进行图像处理和测量计算。

影像测量仪作业指导书

1.0目的：为确保仪器正常运作和精度，提高仪器的工作效率，保证其在生产运作过程中保持最佳

状态，从而使其能够更快而有效地工作。

2.0范围：适用精密事业部品管人员。

3.0使用前需知：

3.1影像测量仪是高精度仪器在使用中需要轻拿轻放、严禁粗暴、防止用力无穷大而造成损坏仪

器精度的现象发生。

3.2未经过培训人员不得动用该仪器。

3.3本仪器由指定人员负责保养与维护。

4.0操作步骤：

4.1首先检查电源及插头是否接触正常。

4.2使用前应用干净的白棉布轻擦工作台面，保持干净清洁、无尘无污渍。

4.3打开电源开关：首先打开电脑电源开关；然后打开显示器电源开关；最后打开视频电源开关。

4.4打开2D影像测量软件，打开“参数”再进行光标尺归零动作，以保证非线性补偿的数据有效。

4.5打开视频影像开关，选择合适物镜的倍率。

4.6图像综合质量调整：

4.6.1利用“对焦指示器”调节图像的清晰度，将黄色方框置于黑白相间处，调节旋转长降手

柄，观察图像当黄色条纹右下显示值最大时，表示此图像最清晰。

4.6.2利用光源“调节指示器”调节上、下光源色方框，置于全白相间处，调节光源控制器。

当黄条纹达到蓝色区域，表示此时为最佳测量效果，未到蓝色区域或超出蓝色区域均

会对测量结果产生误差。

4.7设定比尺：

4.7.1标定方法：将标准片的十字线与软件的十字线重合。

4.7.2点击图标，即得出比例尺。

4.8测量工件：

4.8.1将工件表面擦干净，注意工件不能有毛刺和其它杂物，然后将工件测量面朝上轻置在工

作台面上。

4.8.2测量方法：

4.8.2.1先点击“自动绘测”选择自动点选直线“指定工件边界点（至少两点），右键完成，

影像测量仪操作规程

《影像测量仪操作规程》

一、操作前准备

1. 确保影像测量仪处于稳定位置，并且电源已连接并开启。

2. 检查测量仪的显示屏、镜头和其他部件是否干净，若有污渍应及时清洁。

3. 确保测量仪所需软件已安装并已启动。

二、基本操作

1. 打开测量仪的操作界面，输入相关参数，例如测量单位、像元大小等。

2. 将待测物件摆放在测量仪的工作台上，并校准好位置。

3. 使用测量仪镜头对准待测物件，并对焦调整到最清晰位置。

三、测量操作

1. 点击测量软件中的“测量”按钮，开始对待测物件进行影像测量。

2. 根据所需测量指标，选择测量仪中的相应功能，例如长度、面积、角度等。

3. 点击相应功能的测量按钮，测量仪将自动进行测量，显示结果并保存数据。

四、结果处理

1. 测量完成后，可将测量结果保存在电脑中，并进行数据分析。

2. 对于不符合要求的测量结果，可重新调整测量仪参数和位置，重新进行测量。

五、关机及清洁

1. 测量完成后，关闭测量仪软件，并依次关闭测量仪的电源。

2. 清洁测量仪的各部件，包括显示屏、镜头、工作台等，确保下次使用时处于良好状态。

六、安全注意事项

1. 操作人员需熟悉测量仪的使用说明书，并接受相关培训后进行操作。

2. 使用时应注意避免对镜头等部件造成物理损害。

3. 操作时需避免触碰测量仪的运动部件，以及遵守其他相关安全操作规定。

总结：《影像测量仪操作规程》是保证测量工作准确进行的重要指南，操作人员需严格遵守规程并配合实际操作，以确保测量结果的准确性和可靠性。

影像测量仪作业指导书模板

作业指导书编号

部门体系技术部检验影像测量仪作业指导书

版次

一、目的：使操作员能熟练掌握影像测量仪器的操作步骤及方法。

二、适用：适用于本公司二次元影像检测仪。

三、步骤：

3.1操作步骤

3.1.1开机

3.1.2开起电脑

3.1.3打开运用软件

3.1.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。

3.1.5角度功能：此功能用来测量一条边到另一条边所组成的角度，在量测功能内选择角度的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的角度，在结果栏位内可看到角度所在的角度、180度补角、360度补角、交点所有坐标等参数的显示。

3.1.6平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。

四、关机

4.1观察数显表有无异常现象，如有异常现象应产即切断电源。

4.2关闭投影机上的灯后，按下”POWER”键后关闭电源开关。

制定审核批准

改订年月日改订内容

制定

VMS影像测量仪操作指导书

三阶文件

制定日期: 2012-10-11 页次: 1/2

管制章

核准

审核

制定

为了正确操作影像仪，使生产部品能得到有效的测量与监控，以满足客户的品质需求而制定. 二. 适用范围:

本作业指导书适用于VMS 影像测量仪使用。三.权责:

所有品管人员。四.定义（无）

五．影像仪的基本认知

1.Z 轴光栅尺 11.Y 轴光栅尺

2.摄像机外罩 12.表面光照明组

3.变倍镜头 13.立柱

4.X 轴光栅尺 14.Z 轴传动组

5.工作台 15.表面光源亮度调节钮

6.Y 轴传动组 16.底光亮度调节钮

7.操作面板 17.电源指示灯 8.仪器底座 9.仪器搬运手柄 10.X 轴传动组

六．影像仪的正常启动和关机流程： 6.1.启动步骤：

6.1.1.启动电脑，等到进入Windows 界面；

6.1.2.打开USB302的电源开关，等到绿色LINK 指示灯亮； 6.1.3.启动测量软件； 6.2.关机步骤：

6.2.1.关闭测量软件；

6.2.2.关断USB302的电源开关； 6.2.3.关电脑； 6.3.注意：

如果一段时间（半小时以上）不用测量仪器，执行关机步骤的第1.2步，电脑就不用关机。等要用仪器的时候就执行启动步骤的2.3步，这样能提高USB302使用寿命。七．仪器的维护与保养：

7.1.仪器应放在干燥的室内，避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨，影

5 6 7 8

3 9

11 12

响仪器性能。

7.2.仪器的传动机构及运动导轨、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。
