工程施工进度计划网络图的优点及编制步骤
施工网络计划图

施工网络计划图施工网络计划图是指在施工项目中,为了合理安排施工流程和时间,将施工任务按照一定的顺序和时间要求进行排列和组织,从而形成一个网络计划图,以便于对施工过程进行有效的管理和控制。
在施工网络计划图中,一般采用关键路径法,确定工程的关键路径和工期,以便于及时发现和解决施工中可能出现的问题,保证工程的顺利进行。
首先,在编制施工网络计划图时,需要明确施工项目的具体内容和要求,包括工程的范围、工作量、质量要求、安全要求等。
只有充分了解工程的实际情况,才能够准确地制定施工计划和安排施工任务,确保施工过程中不出现重大差错和延误。
其次,施工网络计划图的编制需要按照一定的方法和步骤进行,一般包括确定工程的各个施工任务、确定任务的先后关系、确定任务的持续时间、确定关键路径等。
在确定工程任务的先后关系时,需要考虑任务之间的逻辑关系和依赖关系,避免出现任务之间的矛盾和冲突,确保施工过程的连贯性和顺利性。
另外,在编制施工网络计划图时,需要充分考虑施工过程中可能出现的风险和不确定性因素,采取相应的措施和对策,避免因为意外事件导致施工进度的延误和工程质量的下降。
只有在制定计划的同时,考虑到各种可能出现的情况,才能够更好地应对施工过程中的各种挑战和困难。
最后,在施工网络计划图编制完成后,需要进行不断地跟踪和监控,及时发现和解决施工过程中的问题和难点,确保施工进度和质量的达到预期目标。
只有在施工过程中保持高度的警惕和主动性,才能够做好各种应对措施,保证工程的顺利进行。
总之,施工网络计划图的编制是施工项目管理中的重要环节,只有合理、科学地制定施工计划和安排施工任务,才能够有效地管理和控制施工过程,确保工程的质量和进度达到预期目标。
因此,在施工项目管理中,需要高度重视施工网络计划图的编制工作,不断完善和改进施工计划,提高施工管理水平,确保工程的顺利进行。
工程网络图

工程网络图工程网络图提要:节点最早时间表示该节点所有后续工作的最早可能开始时刻,它是一个时间界限,一般用TE表示。
它既控制后续工作的最早开始于工程网络图工程网络图主要用于工程项目计划管理,它首先将施工项目整个建造过程分解成若干项工作,以规定的网络符号表达各项工作之间的相互制约和相互依赖关系,并根据它们的开展顺序和相互关系,从左至右排列起来,最后形成一个网状图形,这种网状图形就是工程网络图。
其表示方法主要有双代号表示法和单代号表示法。
1.双代号网络图。
采用两个带编号的圆圈和一个中间箭线表示一项工作,工作的名称写在箭线的上面,完成工作所需要的持续时间写在箭线的下面,箭尾圆圈表示工作的开始,箭头圆圈表示工作的结束;把一项工程(或计划)的所有工作,根据其开展的先后顺序和相互制约、相互依赖的关系,用这种方法从左向右排列起来,形成的网状图形。
双代号网络图主要由工作、节点和线路三个基本要素组成。
在双代号网络图中,可将工作分为:需要消耗时间和资源的工作,如砌筑安装类、运输类和制备类施工过程;只消耗时间而不消耗资源的工作,如抹灰和粉刷等的干燥过程;不消耗时间和资源的工作三种。
而第三种为仅仅表示工作之间相互制约、相互依赖关系的逻辑关系箭线,它又称为虚工作。
在建筑工程流水施工时,虚工作使用十分频繁;如果不使用虚工作就不能正确地表达流水施工的组织方式,绘制出正确的双代号网络图。
但应注意必须严格按工作之间的逻辑关系正确使用,避免将工作之间的关系搞乱,造成网络图计算发生错误。
虚工作也是双代号网络图所特有的工作。
在一个网络图中,表示整个网络开始的节点称为网络图的起点节点;表示整个网络最终完成的节点称为网络图的终点节点;其余称中间节点。
而网络图中又将线路分为:关键线路和非关键线路两类;由此可确定出网络计划工期,关键工作和非关键工作,利用非关键工作的机动时间,科学地、合理地调配资源和对网络计划进行优化。
2.单代号网络图。
用一个大圆圈或方框表示一项工作,工作的编号写在圆圈和方框的中部,完成工作所需要的持续时间写在圆圈或方框的下部,箭线仅表示各项工作之间相互制约和依赖关系;用这种方法将一项工程(或计划)的所有工作,根据其开展的先后顺序和相互制约、相互依赖的逻辑关系,从左向右排列起来所形成的网状图形。
工程施工进度计划

工程施工进度计划1. 引言工程施工进度计划是指在工程施工过程中,根据项目的需求和时间要求,合理安排和规划施工工序的先后顺序与时长,以达到计划预期目标的详细计划方案。
本文将介绍工程施工进度计划的编制步骤、重要性以及一些应注意的问题。
2. 编制步骤2.1 项目信息收集在编制工程施工进度计划之前,首先需要收集项目的相关信息,包括项目的总体情况、工期要求、施工环境、资源情况等。
2.2 施工工序划分根据项目的工序要求,将施工过程划分为多个工序,并确定每个工序的关键节点和里程碑。
2.3 工序时长估算通过经验和实际情况,对每个工序的时长进行估算,并考虑与其他工序的依赖关系。
2.4 工期计算在确定每个工序的时长后,进行工期计算,得出整体的工期安排。
2.5 优化调整综合考虑资源利用率、风险控制等因素,对工期进行优化调整,以满足项目的要求。
2.6 编制进度计划表根据前面的工作,编制详细的进度计划表,明确每个工序的起止时间和里程碑。
3. 重要性工程施工进度计划的编制对于项目的顺利进行具有重要意义。
3.1 资源合理安排进度计划能够合理安排项目所需的人力、物力和财力资源,确保施工过程中资源的合理调配,从而提高整体效益。
3.2 风险控制进度计划能够帮助识别并控制项目中的风险,及时采取措施防止产生不可预测的问题,保证项目的顺利进行。
3.3 监督管理进度计划作为项目管理的重要工具,可以进行实时监督和控制,及时发现偏差并采取应对措施,确保项目按计划进行。
3.4 沟通协调进度计划为项目各方提供了一个统一的框架,使各参与方之间进行有效的沟通和协调,减少冲突和纠纷的发生。
4. 应注意的问题4.1 工期的合理性在编制进度计划时,要充分考虑各个工序的实际情况,确保工期的合理性,避免过长或过短导致的问题。
4.2 工序之间的依赖关系不同工序之间存在着依赖关系,需注意先后顺序的安排,以避免因工序延误导致整个项目进度延误。
4.3 变更管理工程施工过程中,可能会出现一些不可预测的因素,如天气变化、材料供应等问题,需要及时对进度计划进行调整和变更管理。
建筑施工进度计划网络图及横道图

建筑施工进度计划网络图及横道图1.简介建筑施工进度计划网络图及横道图是建筑项目管理中的重要工具之一。
它通过图形化的展示,帮助项目管理人员清晰地了解项目的工期安排、工序流程以及各个任务之间的依赖关系,从而为项目的顺利进行提供有力的支持。
本文档旨在介绍建筑施工进度计划网络图及横道图的基本概念和使用方法。
2.建筑施工进度计划网络图建筑施工进度计划网络图又称为PERT图,是将项目的各个活动以节点表示,通过连接这些节点的路径表示活动之间的逻辑关系。
每个节点代表一个具体的活动,箭头表示活动之间的先后顺序。
网络图中的节点可以分为关键节点和非关键节点,关键节点是指对整个项目的时间安排具有重要影响的节点,它们的延误可能导致整个项目延期。
3.建筑施工进度横道图建筑施工进度横道图是在建筑施工进度计划网络图的基础上,添加任务持续时间的信息和任务之间的依赖关系,形成一个直观的时间轴,用来展示项目任务的预计开始和结束时间。
横道图将各个任务沿着时间轴进行排列,任务之间的依赖关系以箭头的形式表示。
4.制作建筑施工进度计划网络图及横道图的步骤制作建筑施工进度计划网络图及横道图的步骤如下:步骤1:确定项目活动首先,需要明确项目的各个活动,将它们列举出来,并为每个活动分配一个唯一的标识符。
步骤2:确定活动之间的依赖关系确定每个活动之间的逻辑关系,即某个活动的完成是否依赖于其他活动的完成。
将这些依赖关系以箭头的形式添加到网络图中。
步骤3:确定活动的持续时间为每个活动确定预计的持续时间,并将其添加到网络图中。
可以根据历史数据、专家意见或其他可靠信息进行估算。
步骤4:计算最早开始时间和最晚开始时间基于活动之间的依赖关系和持续时间,计算每个活动的最早开始时间和最晚开始时间。
最早开始时间是指在没有任何限制的情况下,该活动可以开始的最早时间;最晚开始时间是指活动必须在不影响整个项目进度的前提下开始的最晚时间。
步骤5:确定关键路径关键路径是指项目中最长的路径,它决定了整个项目的最短完成时间。
施工组织设计网络图 (2)

施工组织设计网络图施工组织设计网络图是在工程施工过程中非常重要的一项工作。
它是根据施工方案、施工图纸等资料,对施工过程进行全面规划和组织的一份图纸。
施工组织设计网络图能够清晰地展示施工过程中各个工序的先后顺序、工序之间的依赖关系以及施工资源的分配情况,从而为施工管理提供了重要的参考依据。
一、施工组织设计网络图的编制原则1. 合理性原则:施工组织设计网络图的编制应符合工程施工的实际情况,具有可操作性和可实施性。
2. 先进性原则:施工组织设计网络图应采用先进的施工管理方法和技术,以提高施工效率和质量。
3. 经济性原则:施工组织设计网络图应合理安排施工资源,以达到经济、高效的施工目标。
二、施工组织设计网络图的内容1. 工序分解:将整个施工过程分解为若干个工序,并确定每一个工序的起止时间和工期。
2. 工序依赖关系:确定各个工序之间的依赖关系,包括紧前关系和紧后关系。
3. 资源分配:根据施工资源的可用性和施工进度要求,合理分配人力、物力、机械设备等资源。
4. 施工进度计划:根据工序分解和资源分配,编制施工进度计划,明确每一个工序的开始时间和完成时间。
5. 施工质量控制:确定施工过程中的质量控制要点和措施,确保施工质量符合要求。
三、施工组织设计网络图的编制步骤1. 采集资料:采集施工方案、施工图纸、技术规范等相关资料。
2. 工序分解:根据施工方案和施工图纸,将施工过程分解为若干个工序,并确定每一个工序的起止时间和工期。
3. 确定依赖关系:根据工序之间的依赖关系,确定各个工序的紧前工序和紧后工序。
4. 资源分配:根据施工资源的可用性和施工进度要求,合理分配人力、物力、机械设备等资源。
5. 编制网络图:根据工序分解、依赖关系和资源分配,编制施工组织设计网络图。
6. 优化调整:根据实际情况,对施工组织设计网络图进行优化调整,以达到更好的施工效果。
7. 施工进度计划:根据施工组织设计网络图,编制施工进度计划,明确每一个工序的开始时间和完成时间。

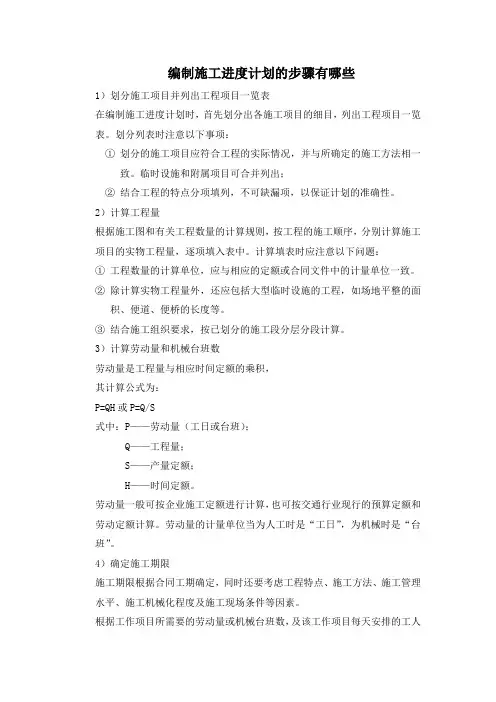

编制施工进度计划的步骤有哪些

编制施工进度计划的步骤有哪些1)划分施工项目并列出工程项目一览表在编制施工进度计划时,首先划分出各施工项目的细目,列出工程项目一览表。
划分列表时注意以下事项:①划分的施工项目应符合工程的实际情况,并与所确定的施工方法相一致。
临时设施和附属项目可合并列出;②结合工程的特点分项填列,不可缺漏项,以保证计划的准确性。
2)计算工程量根据施工图和有关工程数量的计算规则,按工程的施工顺序,分别计算施工项目的实物工程量,逐项填入表中。
计算填表时应注意以下问题:①工程数量的计算单位,应与相应的定额或合同文件中的计量单位一致。
②除计算实物工程量外,还应包括大型临时设施的工程,如场地平整的面积、便道、便桥的长度等。
③结合施工组织要求,按已划分的施工段分层分段计算。
3)计算劳动量和机械台班数劳动量是工程量与相应时间定额的乘积,其计算公式为:P=QH或P=Q/S式中:P——劳动量(工日或台班);Q——工程量;S——产量定额;H——时间定额。
劳动量一般可按企业施工定额进行计算,也可按交通行业现行的预算定额和劳动定额计算。
劳动量的计量单位当为人工时是“工日”,为机械时是“台班”。
4)确定施工期限施工期限根据合同工期确定,同时还要考虑工程特点、施工方法、施工管理水平、施工机械化程度及施工现场条件等因素。
根据工作项目所需要的劳动量或机械台班数,及该工作项目每天安排的工人数或配备的机械台数,计算各工作项目持续时间。
有时,根据施工组织要求,如组织流水施工时,也可采用倒排方式安排进度,即先确定各工作项目持续时间,依次确定各工作项目所需要的工人数和机械台数。
5)确定开竣工时间和相互搭接关系确定开竣工时间和相互搭接关系主要考虑以下几点:①同一时期施工的项目不宜过多,避免人力、物力过于分散。
②尽量做到均衡施工,使劳动力、施工机械和主要材料的供应在整个工期范围内达到均衡。
③尽量提前建设可供工程施工使用的永久性工程,以节省临时工程费用。
④急需和关键的工程先施工,以保证工程项目如期交工。
施工进度计划网络图

施工进度计划网络图施工进度计划网络图是指在施工过程中,按照工程的时间顺序和逻辑顺序,将工程各项施工任务按照其工期和工作内容绘制成网络图,以便于施工单位和监理单位对施工进度进行合理安排和有效控制。
网络图是工程施工管理的重要工具,能够清晰地展现出施工任务之间的先后顺序和依赖关系,为施工单位提供了有效的施工计划和进度控制手段。
首先,施工进度计划网络图的编制需要根据工程的实际情况和施工单位的实际能力进行合理安排。
在编制网络图时,需要充分考虑工程的工期、工程量、施工方法、施工条件等因素,确保网络图的合理性和可行性。
同时,还需要对施工任务之间的逻辑关系进行准确分析,确定各项任务之间的先后顺序和依赖关系,确保网络图能够真实地反映出施工任务的实际执行情况。
其次,施工进度计划网络图的编制需要充分考虑施工单位和监理单位的意见和建议。
在编制网络图的过程中,需要与施工单位和监理单位进行充分沟通和协商,了解他们对施工进度的要求和期望,及时调整和修改网络图,以满足施工和监理的实际需要。
只有充分考虑各方意见,才能编制出合理可行的施工进度计划网络图。
最后,施工进度计划网络图的编制需要严格执行,并进行有效的监督和控制。
网络图是施工进度计划的重要依据,施工单位和监理单位需要严格按照网络图的要求进行施工和监理,确保施工任务按时按质完成。
同时,还需要对施工进度进行实时监测和控制,及时发现和解决施工中的问题和难点,确保工程的顺利进行。
总之,施工进度计划网络图的编制是工程施工管理的重要环节,需要充分考虑工程的实际情况和各方意见,严格执行和有效监督,才能确保工程的顺利进行和高质量完成。
希望各位施工单位和监理单位能够重视施工进度计划网络图的编制和执行,共同保障工程的顺利进行。
施工进度计划网络图及主要工期控制点[1]
![施工进度计划网络图及主要工期控制点[1]](https://img.taocdn.com/s3/m/d35f93b86aec0975f46527d3240c844769eaa01a.png)
第九章:施工进度计划网络图及主要工期控制点一、施工进度计划的实施1.编制总(周)计划。
为了实施施工进度计划,将规定的任务结合现场的情况、劳动力机械等资源条件和施工的实际进度,在施工开始前和过程中不断地编制本总(周)的作业计划,使施工计划更具体、更切合实际和可行。
2.签发施工任务书。
编制好总(周)作业计划以后,将每项具体任务通过签发施工任务书的方式使其进一步落实。
施工任务书是向班组下达任务实行责任承包,全面管理和原始记录的综合性文件。
施工班组必须保证指令任务的完成。
3.做好施工进度记录,填好施工进度统计表。
在计划任务完成的过程中,各级施工进度计划的执行者都要跟踪做好施工记录,记载计划中的每项工作开始日期,工作进度和完成日期。
为了施工进度检查分析提供信息,因此要求实事求是记载,并填好有关图表。
4.做好施工中的调度工作。
施工中的调度是组织施工中各阶段、环节、专业和工种的互相配合、进度协调的指挥核心。
调度工作主要任务是掌握计划实施情况,协调各方面的关系,采取措施,排出各种矛盾,加强各薄弱环节,实现动态平衡,保证完成作业计划和实现进度目标。
二、施工进度计划的检查1.跟踪检查施工实际进度,确定为每周进行一次跟踪检查,若在施工中遇到天气、资源供应等不利因素的严重影响,检查的时间间隔可临时缩短,次数应频繁。
检查和收集资料的方式一般采用进度报表方式和定期召开进度工作汇报会。
为了保证汇报资料的准确性,进度控制的工作人员,要经常到现场察看施工的实际进度情况,从而保证经常地、定期地准确掌握施工的实际进度。
2.整理统计检查数据,收集到的施工实际进度数据,要进行必要的整理,按计划控制的工作项目进行统计,形成与计划进度具体有可比性的数据。
3.对比实际进度与计划进度。
将收集的资料整理和统计成具有与计划进度可比性的数据后,就可进行比较,得出实际进度与计划进度相一致、超前、拖后三种情况。
4.施工进度检查结果的处理。
施工进度检查的结果,按照报告制度的规定,形成进度控制报告向有关主管人员和部门汇报。
施工进度计划的编制方法

施工进度计划的编制方法工程建设是一个系统工程,要完成一项建设工程必须协调布置好人、财、物、时、空,才能保证工程按预定的目标完成。
当人、财、物一定的条件下,合理制定施工方案,科学制定施工进度计划,并统揽其他各要素的安排,是工程建设的核心.同时对于提高施工单位的管理水平,都具有十分重要的现实意义.常见的编制方法有:1、横道图最常见而普遍应用的计划方法就是横道图。
横道计划图是按时间坐标绘出的,横向线条表示工程各工序的施工起止时间先后顺序,整个计划由一系列横道线组成。
它的优点是易于编制、简单明了、直观易懂、便于检查和计算资源,特别适合于现场施工管理。
但是,作为一种计划管理的工具,横道图有它的不足之处。
首先,不容易看出工作之间的相互依赖、相互制约的关系;其次,反映不出哪些工作决定了总工期,更看不出各工作分别有无伸缩余地(即机动时间),有多大的伸缩余地;再者,由于它不是一个数学模型,不能实现定量分析,无法分析工作之间相互制约的数量关系;最后,横道图不能在执行情况偏离原订计划时,迅速而简单的进行调整和控制,更无法实行多方案的优选。
2、网络计划技术与横道图相反,网络计划方法能明确地反映出工程各组成工序之间的相互制约和依赖关系,可以用它进行时间分析,确定出哪些工序是影响工期的关键工序,以便施工管理人员集中精力抓施工中的主要矛盾,减少盲目性.而且它是一个定义明确的数学模型,可以建立各种调整优化方法,并可利用电子计算机进行分析计算.在实际施工过程中,应注意横道计划和网络计划的结合使用。
即在应用电子计算机编制施工进度计划时,先用网络方法进行时间分析,确定关键工序,进行调整优化,然后输出相应的横道计划用于指导现场施工。
施工进度计划的编制程序与方法1、横道图的编制程序(1)将构成整个工程的全部分项工程纵向排列填入表中;(2)横轴表示可能利用的工期;(3)分别计算所有分项工程施工所需要的时间;(4)如果在工期内能完成整个工程,则将第(3)项所计算出来的各分项工程所需工期安排在图表上,编排出日程表。
施工网络计划图

施工网络计划图在施工项目中,施工网络计划图是一项非常重要的工作。
它不仅能够帮助项目管理人员合理安排施工进度,还可以有效地控制施工过程中的各项工作,确保项目能够按时完成。
因此,在进行施工网络计划图的制定时,需要考虑各种因素,确保其准确性和可行性。
首先,制定施工网络计划图需要对整个施工过程进行全面的了解和分析。
这包括项目的各项工作内容、工作之间的关联性、工期要求等。
只有在充分了解项目情况的基础上,才能够准确地制定施工网络计划图。
其次,制定施工网络计划图需要确定关键路径。
关键路径是指整个项目中耗时最长的路径,它决定了整个项目的工期。
在制定施工网络计划图时,需要将关键路径上的工作确定下来,并合理安排其他工作的时间,以确保整个项目能够按时完成。
另外,制定施工网络计划图还需要考虑资源的合理利用。
在施工过程中,各种资源的利用情况直接影响着项目的进度和质量。
因此,在制定施工网络计划图时,需要充分考虑各种资源的供应情况,合理安排资源的使用,避免资源的浪费和闲置。
此外,制定施工网络计划图还需要考虑风险因素。
在施工项目中,各种风险因素可能会对项目的进度和质量产生影响。
因此,在制定施工网络计划图时,需要充分考虑各种可能出现的风险因素,并制定相应的对策,以应对可能出现的问题。
最后,制定施工网络计划图需要不断进行跟踪和调整。
在项目实施过程中,可能会出现各种意外情况,需要根据实际情况对施工网络计划图进行调整。
只有不断跟踪和调整,才能够确保项目能够按时完成。
综上所述,制定施工网络计划图是一项复杂而又重要的工作。
只有在充分了解项目情况的基础上,确定关键路径,合理利用资源,考虑风险因素,并不断进行跟踪和调整,才能够制定出准确可行的施工网络计划图,确保项目的顺利进行。
工程施工进度计划网络图的优点及编制步骤

工程施工进度计划网络图的优点及编制步骤精品文档工程施工进度计划网络图的优点及编制步骤工程施工进度计划网络图的优点及编制步骤提要:通过网络图,可以看出各工序之间的相互关系,管理人员可了解生产的进度安排和生产对自己工作的要求,工人可清楚地房地产E网工程施工进度计划网络图的优点及编制步骤1(施工网络图的主要作用(1)网络图可以把整个计划任务按照生产的客观规律严密地组织起来。
同时使生产计划的制订和贯彻执行建立在科学计算和综合平衡的基础上,能预见计划实施过程中的关键所在。
抓住了关键工作和关键线路就可以从全局出发,统筹兼顾,科学地组织指挥施工。
(2)通过网络图,可以看出各工序之间的相互关系,管理人员可了解生产的进度安排和生产对自己工作的要求,工人可清楚地了解自己在全局中所处的地位和作用。
(3)通过网络时间的计算,可帮助领导人员作出有科学根据的决策,避免盲目性、瞎指挥;可以发挥各项工作在时间配合上的潜力,为合理调配资源和缩短工期提供科学依据;通过网络汁划的优化,可以从多种计划方案中择取最优方案,保证时间与资源,时间与成本的最佳结合。
(4)网络计划在实施过程中,某项工作提前或拖后完成时,可以通过计算测定其对整个进度汁划的影响并通过信1 / 3精品文档息反馈,迅速作出判断和必要的调整,始终对计划实行有效的监督与控制。
2(网络计划技术的特点(1)应用网络图可以把整个工程项目各个工作(工序)间相互依赖、相互制约的关系清晰地表示出来。
这是它最根本的优点。
(2)它能形象地把整个计划用网络图表示出来。
这就是整个计划的数学模型,可以编制程序应用计算机进行计算。
通过计算可以了解到哪些工作是关键工作,必须确保按期完成;哪些工作有潜力可挖,便于对计划执行进行有效的监督和控制。
(3)不同方案计划的优劣可以进行比较,便于从众多的可行方案中选择最优方案,付诸实施。
(4)可以将工期与费用、资源一并考虑,统筹安排,对计划进行优化和调整。
(5)适用于一次性、开发性工期。
施工进度计划的编制方法

22103030施工进度计划的编制方法复习要点1.横道图进度计划的编制方法横道图是一种最简单并运用最广的传统的计划方法,用于计算资源需要量、概要预示进度。
这种表达方式较直观,读者易看懂计划编制的意图,但工序(工作)之间的逻辑关系不易表达清楚;适用于手工编制计划;没有通过严谨的进度计划时间参数计算,不能确定计划的关键工作、关键路线与时差;计划调整只能用手工方式进行,其工作量较大;难以适应大的进度计划系统等。
2.工程网络计划的类型和应用1)双代号网络计划(1)基本概念双代号网络图是以箭线及其两端节点的编号表示工作的网络图。
每一条箭线表示一项工作。
虚箭线是实际工作中并不存在的一项虚设工作,故它们既不占用时间,也不消耗资源。
节点是网络图中箭线之间的连接点。
节点包括起点节点、终点节点和中间节点三种类型。
在各条线路中,有一条或几条线路的总时间最长,称为关键路线。
其他线路称为非关键线路。
网络图中工作之间相互制约或相互依赖的关系称为逻辑关系,它包括工艺关系和组织关系。
(2)绘图规则双代号网络图必须正确表达已定的逻辑关系;严禁出现循环回路;在节点之间严禁出现带双向箭头或无箭头的连线;严禁出现没有箭头节点或没有箭尾节点的箭线;某些节点有多条外向箭线或多条内向箭线时,可使用母线法绘制;绘制网络图时,箭线不宜交叉;网络图中应只有一个起点节点和一个终点节点,其他所有节点均是中间节点。
(3)时间参数的计算工作持续时间是一项工作从开始到完成的时间。
工期泛指完成任务所需要的时间,一般有以下三种:计算工期(T c)、要求工期(T r)和计划工期(T p)。
2)单代号网络计划(1)图形的特点单代号网络图是以节点及其编号表示工作,以箭线表示工作之间逻辑关系的网络图。
(2)绘图规则单代号网络图的绘图规则大部分与双代号网络图的绘图规则相同,当网络图中有多项起点节点或多项终点节点时,应在网络图的两端分别设置一项虚工作,作为该网络图的起点节点(S t)和终点节点(F in)。
施工网络计划

施工网络计划
在进行施工工程项目时,施工网络计划是一个至关重要的工具,它能够帮助项目管理者合理安排施工任务,有效控制工期,提高施
工效率。
本文将介绍施工网络计划的基本概念、编制步骤以及应用
方法。
施工网络计划,又称工程网络计划,是指利用网络图方法对施
工任务进行安排和管理的一种工具。
它通过将工程项目中的各项施
工任务以网络图的形式表示出来,清晰地展现出各项任务之间的逻
辑关系和时间关系,从而帮助项目管理者全面掌握工程进度,及时
发现和解决问题。
编制施工网络计划的步骤主要包括,确定项目的工作内容和工
作量,对工程任务进行排序和编制任务列表,确定各项任务之间的
逻辑关系,绘制网络图,计算各项任务的最早开始时间、最晚开始
时间、最早完成时间和最晚完成时间,确定关键路径,制定施工进
度计划。
施工网络计划的应用方法主要包括,确定关键路径,对关键任
务进行重点管理,及时调整工程进度,合理分配资源,提高施工效
率,保证工程质量,降低施工风险。
施工网络计划在工程项目管理中起着至关重要的作用。
它能够帮助项目管理者清晰地了解工程项目的整体进度和各项任务之间的关系,有利于及时发现和解决问题,保证工程项目按时按质完成。
因此,在进行施工工程项目管理时,应充分重视施工网络计划的编制和应用。
总之,施工网络计划是工程项目管理中不可或缺的工具,它能够帮助项目管理者合理安排施工任务,有效控制工期,提高施工效率。
只有充分重视施工网络计划的编制和应用,才能够更好地管理工程项目,确保工程项目的顺利进行。
施工计划网络图软件

施工计划网络图软件施工计划是工程项目管理中的重要环节,它直接关系到工程项目的进度和质量。
而网络图软件则是在施工计划编制和管理中不可或缺的工具。
本文将介绍几种常用的施工计划网络图软件,以及它们的特点和优缺点。
首先,我们来介绍一款常用的施工计划网络图软件——Microsoft Project。
这款软件是微软公司推出的项目管理工具,它可以帮助用户制定计划、分配资源、跟踪进度和分析项目。
Microsoft Project具有直观的界面和丰富的功能,能够满足大多数工程项目的管理需求。
但是,它的学习曲线较陡,需要一定的时间和精力来掌握。
其次,我们介绍一款开源的施工计划网络图软件——OpenProj。
与Microsoft Project类似,OpenProj也具有制定计划、分配资源、跟踪进度和分析项目的功能。
它的界面简洁明了,操作相对容易,而且可以免费下载和使用。
但是,由于是开源软件,它的功能相对较为简单,可能无法满足一些复杂工程项目的管理需求。
除了上述两款软件外,还有一些其他的施工计划网络图软件,如Primavera P6、ProjectLibre等。
它们各有特点,用户可以根据自己的实际需求选择合适的软件进行使用。
在选择施工计划网络图软件时,用户应该根据自己的实际需求和项目特点进行综合考虑。
如果是大型复杂的工程项目,可以选择功能较为强大的软件,如Microsoft Project或Primavera P6;如果是中小型的工程项目,可以选择操作简单、易上手的软件,如OpenProj或ProjectLibre。
总的来说,施工计划网络图软件是工程项目管理中的重要工具,它能够帮助用户制定合理的施工计划,合理分配资源,跟踪项目进度,从而保证工程项目的顺利进行。
在选择软件时,用户应该根据自己的实际需求进行选择,以便更好地进行项目管理和控制。
施工进度计划表的编制步骤

施工进度计划表的编制步骤施工进度计划表是在工程施工过程中非常重要的文档,它详细规划了施工工作的进展和时间安排。
本文将介绍施工进度计划表的编制步骤,以帮助您更好地组织和管理施工项目。
一、确定项目信息和目标在编制施工进度计划表之前,首先需要明确项目的基本信息和目标。
包括项目名称、工程性质、施工地点、工期要求等。
同时,应明确项目目标,例如完成日期、交付质量要求等。
这些信息将对后续计划编制产生重要影响,确保计划的可行性和准确性。
二、分解工程项目将整个工程项目分解为不同的阶段和任务是编制施工进度计划表的关键。
根据项目的实际情况,将工程项目划分为若干主要阶段,如土建施工、设备安装、装饰等。
然后,进一步将每个阶段分解为具体的任务或工作包。
这样做可以更好地管理工程进度,保证施工顺利进行。
三、确定任务的前置关系在施工进度计划中,每个任务都是相互关联且有前置任务的。
确定任务之间的前后顺序非常重要,可以通过网络图或甘特图来可视化任务关系。
前置关系规定了施工的依赖关系和顺序,确保工程按计划进行。
四、估算任务持续时间和资源需求为了编制准确的施工进度计划表,需要对每个任务的持续时间和资源需求进行合理的估算。
持续时间是指完成一个任务所需的实际工作时间。
资源需求包括人力、物资、设备等。
通过合理的估算,可以预测施工进度并合理分配资源,确保施工工作的顺利进行。
五、制定进度计划根据前面的分解任务和估算持续时间,可以制定详细的施工进度计划。
这个计划应包括每个任务的开始日期、完成日期和任务持续时间。
可以使用电子表格或专业的项目管理软件来制作进度计划表,以便更好地跟踪和管理施工进展。
六、监控与更新一旦施工进度计划表制定完成,就需要进行监控和更新。
监控是指持续跟踪施工工作的实际进展情况,确保与计划相符。
如果出现偏差或延迟,应及时采取措施进行调整。
更新是指根据实际情况对进度计划进行调整和修订,以确保计划的合理性和有效性。
七、沟通和协调良好的沟通和协调是施工进度计划表编制和实施过程中至关重要的环节。
网络图法绘制施工进度计划的方法

网络图法绘制施工进度计划的方法下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!网络图法绘制施工进度计划的方法概述网络图法是一种常用的工程项目管理方法,通过图形化展示工程活动的先后顺序和依赖关系,帮助项目团队合理安排工作时间,确保项目按时完成。
建筑工程施工总进度计划的编制方法和步骤

建筑工程施工总进度计划的编制方法和步骤一、编制方法:1.确定主要工程节点:首先需要确定整个建筑工程的主要工程节点,例如基础施工、主体结构、装修等,以及每个节点所需的时间和前后工序关系。
2.研究工序安排:针对每个主要工程节点,研究所需的具体工序和步骤,并分析它们之间的依赖关系,包括先后顺序、时间前后关系等。
3.确定施工周期:根据实际情况和前期准备工作,确定每个主要工程节点的施工周期,包括施工开始日期和结束日期。
4.制定施工计划表:将主要工程节点和施工周期整理为施工计划表,明确每个节点的开始时间、结束时间、工期等信息。
施工计划表可采用甘特图或PERT/CPM网络图等形式。
5.解决矛盾和冲突:在编制施工计划表过程中,可能会出现资源矛盾、工序冲突等问题,需要进行合理的调整和解决,确保计划的可行性。
6.制定动态调整机制:建筑工程施工过程中难免会遇到不可预测的情况,需要不断调整和优化施工计划。
因此,在编制施工总进度计划时,需要制定相应的动态调整机制,及时对计划进行修订和调整。
二、编制步骤:第一步:确定总工期在开始编制施工总进度计划之前,首先需要根据项目的实际情况和要求,确定整个建筑工程的总工期。
第二步:分解工程节点将整个建筑工程划分为主要的工程节点,例如开工准备、土方工程、混凝土结构、钢结构、地下施工、室内装修等等。
第三步:确定各节点的关系和工期根据不同工程节点之间的依赖关系和施工顺序,确定各节点的开始时间和结束时间,并计算出各节点的工期。
第四步:绘制甘特图或PERT/CPM网络图根据各节点的开始时间、结束时间和工期,绘制甘特图或PERT/CPM 网络图。
甘特图以时间为横坐标,工程节点为纵坐标,用条形图表示不同的节点;PERT/CPM网络图将工程节点看作是与之相连接的活动节点,并以箭头表示活动节点之间的先后关系。
这样可以直观地表示出整个工程的时间进度。
第五步:调整和优化计划根据编制的甘特图或PERT/CPM网络图,对整个施工总进度计划进行调整和优化。
工程施工进度计划编制

工程施工进度计划编制1. 引言本文档旨在介绍工程施工进度计划的编制过程和要点。
工程施工进度计划是一个重要的管理工具,能够确保施工项目按时完成并具有较高的效率。
2. 编制步骤以下是编制工程施工进度计划的基本步骤:2.1 确定项目目标在编制施工进度计划之前,需要明确项目的目标和要求。
这一步骤包括确定施工范围、工期、质量标准等。
2.2 制定工作分解结构(WBS)工作分解结构是将项目划分为一系列可控制的工作包的过程。
通过制定WBS,可以将项目分解为一系列具体的任务和子任务,为后续的计划和控制提供基础。
2.3 确定任务时间和先后关系在编制施工进度计划时,需要确定每个任务的开始时间、完成时间和与其他任务的先后关系。
这可以通过使用网络图、甘特图等方法来进行可视化。
2.4 估算任务时间和资源需求根据每个任务的工作量和资源需求,进行时间和资源的估算。
这有助于确定项目所需的资源以及是否满足项目的时间限制。
2.5 确定里程碑和关键路径在项目进度计划中,需要标识出关键路径和里程碑。
关键路径是指项目中最长的任务序列,决定了整个项目的最早完成时间。
里程碑则是项目中的重要节点,用于跟踪项目的进展情况。
2.6 制定进度计划根据以上步骤的结果,制定最终的施工进度计划。
该计划应包括任务的开始和完成日期、关键路径、里程碑等信息,并具有可视化的形式。
3. 注意事项在编制工程施工进度计划时,需要注意以下事项:- 需要与相关方保持沟通和协调,确保计划的可行性和准确性。
- 考虑风险因素,制定适当的缓冲时间,以应对可能的延误或问题。
- 定期监控和更新进度计划,及时调整和纠正偏差。
- 做好文档记录和备份,以便日后的审查和追溯。
4. 结论工程施工进度计划的编制需要经过一系列的步骤和考虑因素。
它是一个重要的管理工具,有助于确保项目按时完成,并提高施工效率。
通过合理的计划和监控,可以有效地管理和控制施工项目的进展。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工程施工进度计划网络图的优点及编制步骤精品文档
工程施工进度计划网络图的优点及编制步骤
工程施工进度计划网络图的优点及编制步骤提要:通过网络图,可以看出各工序之间的相互关系,管理人员可了解生产的进度安排和生产对自己工作的要求,工人可清楚地房地产E网
工程施工进度计划网络图的优点及编制步骤
1(施工网络图的主要作用
(1)网络图可以把整个计划任务按照生产的客观规律严密地组织起来。
同时使生产计划的制订和贯彻执行建立在科学计算和综合平衡的基础上,能预见计划实施过程中的关键所在。
抓住了关键工作和关键线路就可以从全局出发,统筹兼顾,科学地组织指挥施工。
(2)通过网络图,可以看出各工序之间的相互关系,管理人员可了解生产的进度安排和生产对自己工作的要求,工人可清楚地了解自己在全局中所处的地位和作用。
(3)通过网络时间的计算,可帮助领导人员作出有科学根据的决策,避免盲目性、瞎指挥;可以发挥各项工作在时间配合上的潜力,为合理调配资源和缩短工期提供科学依据;通过网络汁划的优化,可以从多种计划方案中择取最优方案,保证时间与资源,时间与成本的最佳结合。
(4)网络计划在实施过程中,某项工作提前或拖后完成时,可以通过计算测定其对整个进度汁划的影响并通过信
1 / 3
精品文档
息反馈,迅速作出判断和必要的调整,始终对计划实行有效的监督与控制。
2(网络计划技术的特点
(1)应用网络图可以把整个工程项目各个工作(工序)间相互依赖、相互制约的关系清晰地表示出来。
这是它最根本的优点。
(2)它能形象地把整个计划用网络图表示出来。
这就是整个计划的数学模型,可以编制程序应用计算机进行计算。
通过计算可以了解到哪些工作是关键工作,必须确保按期完成;哪些工作有潜力可挖,便于对计划执行进行有效的监督和控制。
(3)不同方案计划的优劣可以进行比较,便于从众多的可行方案中选择最优方案,付诸实施。
(4)可以将工期与费用、资源一并考虑,统筹安排,对计划进行优化和调整。
(5)适用于一次性、开发性工期。
3(网络图与横道图的关系
(1)网络图是在横道图的基础上发展起来的。
钱学森教授称横道图是计划评审技术的“先驱”。
(2)应用网络计划技术,可以根据网络图画出横道图,但不能依据横道图画出网络图,因横道图没有网络图的若干特点,即横道图中没有包括绘制网络图所应有的信息——工
2 / 3
精品文档
作(工序)间的逻辑关系。
华罗庚教授有一个生动的比喻:“有如行政区域图上没有等高线,我们看不出地面的起伏来”。
4.施工网络计划编制步骤
(1)研究编制网络计划所必需的资料;
(2)确定施工组织及施工方案:
(3)划分施工工序并编制工艺流程;
(4)计算工序持续时间;
(5)编制网络汁划初始方案;
(6)网络图时间参数计算及关键线路的确定;
(7)初始网络计划的调整与优化;
(8)编制下达施工的网络汁划。
房地产E网
3 / 3。
