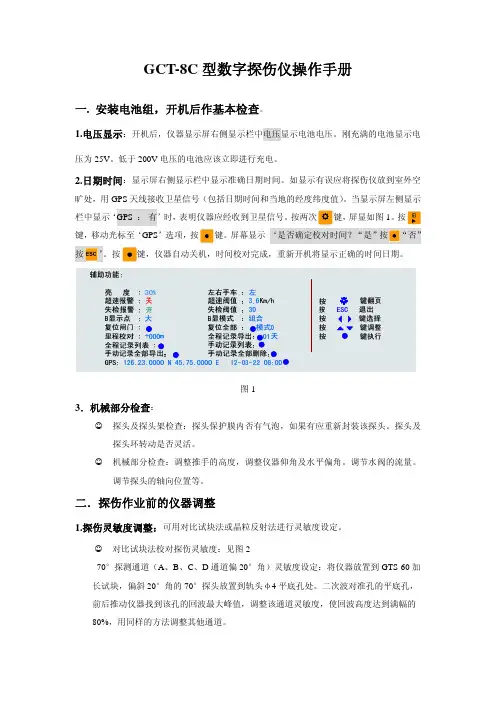

GCT-8C型数字探伤仪操作手册
关闭电源、主水阀开关（不用关闭分水阀），向上拉翻板提升钮收起前后翻板，两人抬 探伤仪左右的抬手下道。下道避车时应将车体顺钢轨方向放置，以免列车带动的气流将仪器 吹翻。
四.作业完毕数据下载
探伤作业完成后，将随机 U 盘插入仪器后面板的 USB 接口，屏幕左侧显示栏中 U 盘连 接 有，按 ，进行数据下载。下载完成后按 关闭仪器电源，取下 U 盘。
仪器的耗电量越高，亮度每增加 10%功耗增加 0.22W）、左右手（以正常推行时 B 显能正常 显示为准）、超速报警（打开）、超速阀值（按路局要求，在不同作业环境下如曲线，短轨、 无缝线路等设定相应阀值）、失检报警（打开）、失检阀值（正常探伤时不产生失检报警）B 显示点（大中小三种供选择）、B 显模式（组合和分解两种模式供选择见图 9、图 10）
五.注意事项
☺ GPS 信号在 GPS 会存盲区，地下、隧道、房内等等地方都会阻挡信号，另外车站 的信号基站或是信号发射塔附近会强烈干扰信号，无法收到 GPS。
☺ 关机时应按关机键，不可直接移除电池组。 ☺ 仪器在电压低至 17V 自动存储文件并关机，此时请更换电池，或进行充电。 ☺ 仪器工作时避免接插探头，防止接口打火，损毁仪器。 ☺ 遇到下雨时应将仪器上加盖防雨罩。 ☺ 避免在凹凸不平的道路上推行探伤仪。 ☺ 冬季室外作业后，进入室内 5 小时内不要开机，以免仪器内部结露，将仪器损坏。 ☺ 人体静电可能导致仪器死机或破坏记录数据，建议探伤人员在冬季及干旱季节作
盘接口是否沾有污物。U 盘格式化应采用 FAT32 格式。 ☺ 有一个通道没回波。可将该通道的探头接入其它通道验证，如果仍没有回波，可
判断探头损坏。如果有回波，可判断仪器的该通道发射单元故障，需要送交专业 人员修理。 ☺ B 超检测不正常。检查编码器插头是否与插座连接良好，电缆是否有断裂，编码 器胶轮是否转动灵活，如果有另外一台正常的 GCT-8C 探伤仪，可将本台主机安 装到正常的仪器的小车上，如果 B 超检测正常，可以判断编码器故障；反之可判 定仪器故障。
钢轨探伤仪操作规程

钢轨探伤仪操作规程
《钢轨探伤仪操作规程》
一、操作前准备
1. 检查仪器和设备是否完好，无损坏和松动现象。
2. 确保仪器已经校准，并且读数正确。
3. 对操作人员进行培训，确保他们了解仪器的使用方法和注意事项。
二、操作流程
1. 将钢轨探伤仪放置在钢轨上，并确保仪器与钢轨接触良好。
2. 保持仪器稳定，在整个探测过程中不要移动或摇动仪器。
3. 启动仪器，并按照操作手册上的指示进行操作。
4. 在进行探测时，保持室外环境的安静，防止外界干扰。
三、操作注意事项
1. 在操作过程中，不要将手指或其他物体伸入仪器的探测区域。
2. 如果发现仪器出现异常情况或故障，应立即停止使用，并通知维修人员进行维修。
3. 操作人员应定期进行仪器的维护保养，保持仪器的整洁和良好状态。
4. 操作人员应穿戴合适的防护用品，避免因操作过程中产生的粉尘和异物对身体造成伤害。
四、操作后处理
1. 操作结束后，关闭仪器，并按照操作手册要求进行仪器的存放和保管。
2. 对操作人员进行操作记录和反馈，及时发现问题并及时处理。
3. 如果发现钢轨有异常，应及时通知相关部门进行处理。
五、附则
本规程由XX公司制定并负责解释。
如有需要，公司可根据实际情况对规程进行调整和完善。
