磁轭式磁粉探伤机
磁轭式磁粉探伤机计量特性校准方法研究
量特性进行讨论。 关键词 ： 磁轭式磁粉探伤机 ； 校准； 提升力
中图分类号： Ｆ Ｈ ８ ７ １ 文 献 标识 码 ： Ａ 国 家标 准 学 科 分 类代 码 ： ４ ６ ０ ． ４ ０ １ ０
Ｃａ ｌ ｉ ｂｒ ａ ｔ ｉ ｏ ｎ Ｍｅ ｔ ｈ ｏ ｄ ｓ ｆ ｏ ｒ Ｍａ ｇ ｎ ｅ ｔ ｉ ｃ Ｙｏ ｋ ｅ Ｄｅ ｔ ｅ ｃ ｔ ｏ ｒ ｓ
Ｚ ｈ ｏ ｕ Ｃ ｈ ａ ｎ ｇ ｈ ｕ ａ
０ 引言
２ ． １ 提升力
磁轭 式磁粉 探伤 机 是 磁 粉探 伤 机 的一 种 ， 由于 电磁
提 升力是 电磁轭 探伤 仪 的磁 轭磁 极端 面与探 伤 面 之 间产生 的能提起 规定 质量 的吸 引力 。提升 力一直 以来 是
轭探 伤机 携带 方便 ， 适应性 强 ， 因此在 现场磁粉 探伤 中得 到 了广泛 应用 。 目前 国内没有针 对 电磁 轭磁 粉探伤 机 的
检定 规程 和校 准规 范 ， 本 文主 要 讨论 电磁 轭磁 粉探 伤机 的校准 方法 。 １ 磁 粉 探伤机 工作 原理及 现行标Baidu Nhomakorabea准
电磁轭探伤仪的主要校验指标 ， 在多数无损检测的标准 和规 范 中 ， 均是作为设备性能控制、 设备校验 和定 期校准 的 指标。无论是国外还是国内的探伤标准中， 凡是要求对设 备进行鉴定 的探 伤标 准 ， 其鉴 定指标 均 是提升 力 。国内外
磁粉检测技术：磁粉检测设备
第3个字母
X D W E G Q
第4个字母 如1000
代表含义 磁粉探伤机
交流 多功能 交直流 直流 旋转磁场 半波脉冲直流 全波脉冲直流 携带式 移动式 固定式 磁轭式 荧光磁粉探伤 超低频退磁 周向磁化电流1000A
一、磁粉检测设备的命名方法
如CJW-4000型 为交流固定式磁粉探伤机，最大磁化电流4000A。 CZQ-6000型 为超低频退磁直流磁粉探伤机，最大磁化电流6000A。
是特种设备检测的最常用仪器。
二、磁粉检测设备的分类
3.便携式磁粉探伤机
二、磁粉检测设备的分类
3.便携式磁粉探伤机
分类
电磁轭（交流、直流） 永久磁铁
交叉磁轭 带电极触头的小型磁粉探伤机
适用 体积小、重量轻、特别适合于野外和高空作业。
二、磁粉检测设备的分类
3.便携式磁粉探伤机
适用 体积小、重量轻、特别适合于野外和高空作业，是特种设备检测 的最常用仪器。
二、磁粉检测设备的分类
3.便携式磁粉探伤机
常见型号 CXE系列（旋转磁场仪）、CJE型（电磁轭）、CJX-500（支杆）、
CJX-1000（支杆）。电流500-2000A。 系统组成
磁化电源（额定磁化电流一般为500-2000A）、触头（支杆或夹 钳）、磁轭及线圈，指示装置、照明装置。与固定式相比，少工件卡持装 置、喷洒装置、退磁装置、断电相位控制器四个方面。
磁粉探伤机的工作原理和检测方法
磁粉探伤机的工作原理和检测方法引言：
磁粉探伤是一种常用的无损检测方法，广泛应用于工业领域。磁粉探伤机作为一种重要的设备，可以快速高效地检测表面和近表面的裂纹、缺陷等隐患，保证工件的质量和安全性。本文将介绍磁粉探伤机的工作原理和常用的检测方法。

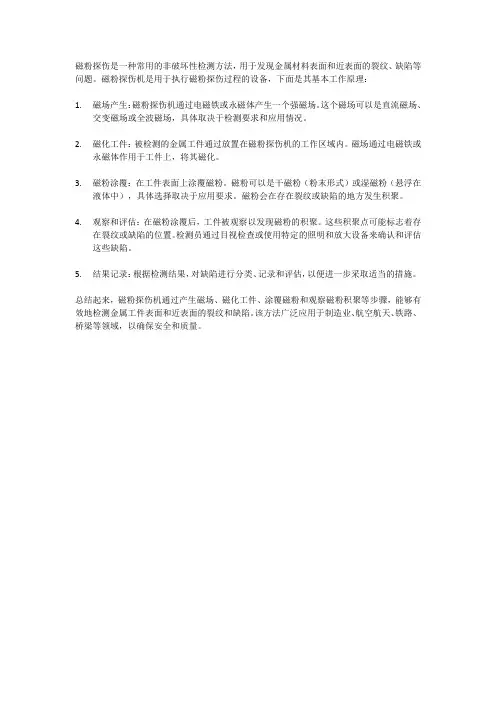

一、磁粉探伤机的工作原理
磁粉探伤机利用磁场的特性来检测工件表面和近表面的缺陷。其工作原理基于安培定律和铁磁材料磁化过程中的磁滞现象。
1. 安培定律原理
根据安培定律，电流通过导线时，会在周围产生磁场。磁粉探伤机通过通电线圈在工件表面产生磁场，用于检测缺陷。当工件表面有缺陷时，由于磁场的不均匀性，会引起磁粉在缺陷附近集聚，形成磁粉集团。
2. 磁滞现象原理
磁滞现象是指铁磁材料在磁场中磁化和去磁化过程中，磁化强度不随磁场的变化而线性变化的现象。利用磁滞现象，磁粉探伤机可以通过观察磁粉集团的形状和大小，来判断工件表面和近表面的缺陷位置和形态。
二、磁粉探伤机的检测方法
磁粉探伤机的检测方法主要包括干法和湿法两种。下面将详细介绍这两种常用的方法。
1. 干法
干法是指在磁粉探伤过程中不使用液体介质。具体步骤如下：
（1）清洁工件表面，确保无杂质和油污。
（2）涂覆磁粉剂。磁粉剂通过与工件磁场交互作用，形成磁粉集团，并沉积
在缺陷表面。
（3）观察和评估磁粉集团。使用特定的光源和磁粉观察仪对工件进行观察，
根据磁粉集团的形状、大小和密度等特征，判断缺陷的位置和形态。
干法适用于对表面和近表面的缺陷进行检测，具有操作简单、成本较低等优势。然而，干法对于微小和深埋缺陷的检测能力较弱。
磁粉探伤机校准的磁化电流不确定度分析
磁粉探伤机校准的磁化电流不确定度分
析
摘要：在金属工件的无损检测之中磁粉探伤是非常关键的一种检测方式，一
般被运用到工件表面或者近表面的缺陷及裂纹检测上。为了防止在给金属件进行
探伤的时候发生结果不精准或者是漏检的情况，就必须要定期对该设备实施校准，以此更好的进行有效应用，最终能够为行业提供更好的服务。本文就将重点通过
磁轭式的探伤机的校准及金属构件磁粉探伤机的校准，对其磁化电流的不确定度
进行分析评定，以供行业人士参考和交流，进而更好的为行业的健康持续发展助力。
关键词：磁粉探伤机；校准；磁化电流；不确定度
前言：一般情况下，无损检测是在不损坏或不会对检测对象性能及内部组织
有影响的情况下开展的，以一些物理检测方法测试和检查表面或内部缺陷的一类
方法。金属构件的磁粉探伤检测是一种无损检测方法，其主要利用的是工件问题
处的漏磁场和磁粉间的相互作用。通常工件被磁化时，金属件表面或净表面均会
缺陷产生，当表观磁阻增大，出现漏磁时，会产生局部磁场，最初使用的磁粉此
时会显示缺陷的位置和形状，从而判断出相应的问题。探伤机主要是通过此原理
制作的无损检测设备。这个过程中，作为关键指标，磁化电流是设备校准的衡量
标准，也是保证监测质量的有效参数。所以，对整个设备的校准而言，详细分析
磁化电流的不确定度，具有十分巨大的现实意义，能够有效提升仪器的精准度，
从而更好的为行业提供良好的服务。
1相关概述
1.1磁粉探伤
含金属磁性材料中，夹杂物、发纹、裂纹、折叠等缺陷可通过磁粉探伤全部
检查出来，其检测的灵敏性极高，也能直观的展现出所有的缺陷大小、位置后严
CDX-III
CDX-III磁粉探伤机
概述
CDX—Ⅲ型电磁轭、马蹄式、磁环探伤仪，是利用磁轭对铁磁性被探伤工件进行交直流磁化的磁粉探伤仪，它能对各种零件进行磁化探伤，包括对大型零部件进行局部磁化探伤，能用作外加法磁力探伤和剩磁法磁力探伤。
仪器利用可控硅组成无触点开关，噪音小，寿命长。仪器体积小，重量轻，提升力大，活关节可调，特别适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。仪器输出为低电压，对不允许高电压进入设备内探伤的场合更为适合。
A型探头：马蹄磁轭角焊缝探头，活动关节斜面磁头，配有工作灯；对异形面、
形状复杂工件探伤尤其适用。极距：20-160；提升力：AC≥5，DC≥18。配备一
台电磁轭角焊缝探伤仪，探头采用活关节可自由调节使用范围广。
E型探头：交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤，行走滚
轮和工作灯可提高探伤速度。极距：110，提升力：AC≥8。配备一台旋转磁场探
伤仪，两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁
场，对工件一次全方位复合磁化。探头速度快、检测质量高。
D型探头：电磁轭探头，多种活动关节，磁化强度大。极距：60-220，提升力：
AC≥6，DC≥20。配备一台电磁轭角焊缝探伤仪，探头具有导磁高、磁化强度大
等特点。
O型探头：也称环形探头，内径：150，中心磁场≥180Oe。配备一台环形探伤仪，
它是采用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、螺栓类
等复杂工件的分段探伤或退磁。
技术指标
1. 输入电压：AC 220V ± 10%V
磁粉探伤机的详细分类及图文介绍
机型
图示
说明
框架式暗室
1、方 管 制 造 的框架组合 式暗室，便于 运输。 2、在 现 场 可 快速组装。
-8-
可开合暗室
1、可 开 合 暗 室有手动开 合与气缸气 动开合两种 型式。 2、可 开 合 暗 室多用于需 要吊装大型 工件的机型。
半封闭磁粉探伤机
-9-
1、半 封 闭 暗 室，侧面、顶 面及后方均 采用板材折 弯制成，前面 装有滑动式 遮光布帘。 2、半 封 闭 暗 室可做成整 体，亦可做成 拼装式，相比 框架式暗室 外观新颖，整 洁实用。
-4-
脉冲磁化磁粉百度文库伤 机
1、用 于 小 型 异型零件的 快速批量检 测。 2、脉 冲 磁 化，可以在瞬 间将零件磁 饱和。
三维磁场磁粉探伤 机
1、用 于 大 型 异型零件的快 速批量检测。 2、由 多 组 磁 化线圈组成的 三维磁场，可 以在零件通过 窗口时，一次 性检测全方位 的裂纹缺陷。
3、按检测介质分； 磁粉探伤机按检测介质可分为：磁粉探伤机（非荧光磁粉）、荧光磁粉探伤机（荧光磁粉）两种机型。
射阳宏旭探伤机制造有限公司
整理发布：沈加民
- 10 -
机型
图示
说明
交流磁化
直流磁化 半波直流磁化
1、交、直流磁 粉探伤机在外 观上无特征差 异。 2、交 流 磁 粉 探伤机对表面 及近表面的裂 纹缺陷检测灵 敏度极高。 3、直 流 磁 粉 探伤机的检测 深度要比交流 探伤机深。 4、直 流 机 型 多为 HCEW 型
磁轭式磁粉探伤机校准规程
磁轭式磁粉探伤机校准规程
1. 目的
为了保证磁轭式磁粉探伤机在使用时达到规定的最小吸力（即磁化力），从而保证能检测出工件中的表面缺陷，不致漏检，保证检测工作质量。
2. 范围
本规程适用于本公司新购置和使用中的磁轭式磁粉探伤机的校准。
3. 引用标准
JB4730-94 压力容器无损检测
4. 检定/校准程序
4.1 检定用标准器具
4.1.1 经计量检定合格并在有效检定期内的兆欧表。
4.2 校验方法
4.2.1 提升力校验
a. 制作重量分别为4.5kg和18.1kg的碳钢试块各一块，测量试块重量的衡器须经校验合格，并在有效检定期内。
b. 交流提升力校验
连接电源，打开仪器，将输出电流调节为交流状态。磁轭探头置于重量为4.5kg的碳钢试块上，在通电磁化的同时提起探头，在能吸起试块的前提下，继续用砝码配重，直至
试块脱落。此时，试块加配重砝码之和为仪器的交流提升力。
c. 直流提升力校验
连接电源，打开仪器，将输出电流调节为直流状态。磁轭探头置于重量为18.1kg的碳钢试块上，在通电磁化的同时提起探头，在探头能吸起试块的前提下，继续用砝码配重，直至试块脱落。此时，试块加配重砝码重之和为仪器的直流提升力。
4.2.2 绝缘电阻测定
a. 电源输入端绝缘电阻的测定
将兆欧表表笔一支与探伤机电源输入线连接，另一支表笔与探伤机外壳连接，转动兆欧表手柄，读出电源输入端绝缘电阻。
b. 探头绝缘电阻的测定
将兆欧表笔一支与磁轭探头输入线连接，另一支表笔与磁轭外壳连接，转动兆欧表手柄，读出磁轭探头的绝缘电阻。
5 校验结果评定
磁粉探伤机校验结果同时符合下列规定时为合格：
磁轭式磁粉探伤机计量标准技术报告
计量标准技术报告
计量标准名称磁轭式磁粉探伤机计量标准负责人
建标单位名称xxxxx司
填写日期x
目录
一、建立计量标准的目的 (3)
二、计量标准的工作原理及其组成 (3)
三、计量标准器及主要配套设备 (5)
四、计量标准的主要技术指标 (6)
五、环境条件 (6)
六、计量标准的量值溯源和传递框图 (7)
七、检定或校准结果的重复性验验 (10)
八、计量标准的稳定性考核 (11)
九、检定或校准结果的不确定度评定 (16)
十、检定或校准结果的验证 (23)
十一、结论 (24)
十二、附加说明 (24)
七、计量标准的重复性考核
1.磁化电流：
选择一台较稳定的磁轭式磁粉探伤机，用钳形电流表进行磁化电流测量，重复测量十次，结果如下：
参数设定值实测值S
V
I
10 9.79.8 9.7 9.6 9.7 9.8 9.7 9.6 9.8 9.7 0.07
A
九、检定或校准结果的测量不确定度评定
磁轭式磁粉探伤机的测量不确定度评定
一．概述
磁轭式磁粉探伤机的校准参数主要是磁化电流。由于磁粉探伤机参数校准采用直接测量法，故测量不确定度主要来源有：被校准磁轭式磁粉探伤机重复性引入的不确定度分量（A类）；磁轭式磁粉探伤机校准仪准确度引入的不确定度分量（B类）。
二．数学模型
δ=（I-I
0）/I
×100%
式中：δ——探伤机磁化电流的基本误差；
I——被校探伤机磁化电流示值；
I
——被校探伤机磁化电流实际值。
三．对磁轭式磁粉探伤机的校准参数评定如下：
1、 A类测量不确定度评定
用钳形电流表对磁轭式磁粉探伤机磁化电流参数在重复性条件下各测量10次，采用贝塞尔公式计算不确定度分量u A，具体见表1。
便携式磁轭探伤仪原理
便携式磁轭探伤仪原理
便携式磁轭探伤仪是一种非破坏性检测设备，主要用于检测金属表面和近表面的缺陷，如裂纹、夹杂、气孔等。其原理基于磁学和电磁学的相关知识。
便携式磁轭探伤仪通过磁场感应原理进行工作。当电流通过磁铁线圈时，会产生一个均匀的磁场。将探头放置在被测试材料的表面上时，磁场会产生磁力线，穿过材料并绕过缺陷，从而形成一个封闭的磁回路。如果被测试材料中存在缺陷，缺陷内部的磁阻会导致磁通量集中在缺陷周围，从而形成一个磁场异常区域。
当移动探头时，探测线圈中的电流会随着磁场的变化而发生变化。这个变化的信号经过放大和处理后，就可以检测到被测试材料中的缺陷。根据缺陷的性质和结构，可以进一步识别和分析其大小、方向和形状等特征。
磁轭探伤仪主要有两种磁场方向：横向磁场和纵向磁场。横向磁场指探头与被测试材料面垂直放置，电流通过磁铁线圈中的磁力线平行于被测试材料的表面。纵向磁场探伤仪指探头与被测试材料面平行或接近平行，电流通过磁铁线圈中的磁力线垂直于被测试材料的表面。横向磁场探伤仪适用于检测表面缺陷，而纵向磁场探伤仪适用于检测近表面缺陷。
便携式磁轭探伤仪的工作原理比较简单，但其具有自动化、高效、高灵敏度等优点，在航空、船舶、铁路、石化等领域中有广泛的应用。
磁轭式磁粉探伤机校验规程
磁粉检测
（Magnetic Powder Tesing简称MT）
铁磁性材料在磁场中被磁化时，材料表面和近表面的缺陷或组织状态变化会使局部导磁率发生变化，亦即磁阻增大，从而使磁路中的磁通相应发生畸变：一部分磁通直接穿越缺陷，一部分磁通在材料内部绕过缺陷，尚有一部分磁通会离开材料表面，通过空气绕过缺陷再重新进入材料，因此在材料表面形成了漏磁场。一般来说，表面裂纹越深，漏磁通越出材料表面的幅度越高，它们之间基本上呈线性关系。
在漏磁场处，由于磁力线出入材料表面而在缺陷两侧形成两极（S、N极），若在此表面上喷洒细小的铁磁性粉末时，表面漏磁场处能吸附磁粉形成磁痕，显示出缺陷形状，此即磁粉检测的基本原理。
漏磁场的形成:
应当明确的是：由于有趋肤效应的存在，铁磁性材料中的磁通基本上集中在材料表面和近表面，因此磁粉检测技术只合用于检查铁磁性材料的表
面和近表面缺陷。就一般情况而言，用交变磁场磁化的磁通有效透入深度（即检查深度）为1~2mm 左右，而直流磁化时则约为3~4mm。
磁轭式磁粉探伤机校验规程
1 目的：保证磁粉检测的质量活动所使用的磁轭式探伤仪性能的符合性和有效性。
2 范围：本规程合用于新购置和使用中的磁轭式探伤仪的校准和检定工作。
3 引用标准
3.1 《磁粉探伤机》（GB3721-83）
3.2 《压力容器无损检测》（JB4730-94）
3.3 《旋转磁场磁粉探伤方法》（ZBH24001-87）
3.4 《钢铁材料的磁粉探伤方法》
（ZBJ04006-87）
4 职责
4.1 应由分管副总师负责组织，并负责对校验报告的审批。
23-磁粉探伤仪校验规程
磁轭式交流磁粉探伤机校验规程 JLXY03-2005
1. 编制依据：
JB/T4730-2005承压设备无损检测和JB/T8290-1998磁粉探伤机。
2. 适用范围：
额定电源电压为交流220V，频率为50Hz的磁轭式交流磁粉探伤仪的校验。
3. 技术要求
3.1 电磁轭提升力≥45N。
3.2 灵敏度A-30/100型灵敏度试片刻槽清晰显示。
4. 校验项目
4.1 外观
4.2 提升力
4.3 灵敏度
5. 校验用主要器材
5.1 钢板试块：4.6㎏;
5.2 A-30/100型灵敏度试片;
6. 校验及评定
6.1 外观检查
配件齐全，外表不得有硬的碰伤和变形，所有紧固件不得有松动和脱落。
6.2 提升力校验
将电磁轭与提升力试块良好接触，按下开关键，测试提升力。能平稳提起4.6㎏钢板试块为合格.
6.3 灵敏度校验
选用市售黑色磁粉膏，按说明书要求配制成磁悬液。选用A-
30/100型磁粉探伤灵敏度试片，按标准要求贴于试块上，边通电边喷洒磁悬液，检查灵敏度试片磁痕显示情况,能清晰显示刻槽图形为合格。
7. 校验报告
7.1 校验合格的仪器要出具校验报告,校验不合格的仪器要进行修理，校验不合格的仪器不能用于磁粉检测。
7.2 校验周期为半年。当停用超过半年时,应在使用前进行校验。
磁轭式磁粉探伤仪校验记录
磁轭式磁粉探伤仪校验报告
常用磁粉探伤仪规格型号大全
常用磁粉探伤仪型号大全
常用磁粉探伤仪主要产品有：便携式磁粉探伤仪、移动式磁粉探伤仪、交流磁粉探伤仪、交直流磁粉
探伤仪、多用磁粉探伤仪、旋转磁场探伤仪、马蹄式磁轭探伤仪等，配置紫外线探伤灯可以对零件进行荧
光磁粉检测。
一、产品全称：CJE-2A马蹄式电磁轭磁粉探伤仪
CJE-2A磁粉探伤仪，是属于单功能便携式磁粉探伤仪，随机
选配A型或D型探头，其性价比高。
技术指标：
1、输入电压：AC220V±10%V
2、输出电压：AC36V
3、输出电流：＞10A
4、提升力：大于5.5kg(约
55N)
5、暂载率：50%
6、A型电磁轭磁极间距：0-255mm
D型马蹄式磁极间距：0-160mm
O磁环式磁极间距：Φ150mm1800AT
（三种探头通用，随机选配）
7、探伤灵敏度：A型2#试片显示清晰
8、主机外形尺寸：280×135×190mm
9、重量：8.5kg
二、产品全称：CEE-1交直流电磁轭探伤仪
CEE-1交直流磁粉探伤仪是小型便携式无损检测专用仪器，具
有交直流两种输出功能。直流输出探伤时其提升力及探伤深度远大
于交流，但交流的优点是近表面的检测好于直流探伤，这款是交直
流磁粉探伤仪中性价比最好的一种，随机选配A或D型探头一只。
技术指标：
1、输入电压：AC220V±10%V50Hz
2、输出电压：AC36V
3、输出电流：＞8-15A
4、提升力：AC大于6kg DC17kg
5、暂载率：50%
6、A型电磁轭磁极间距：0-255mm
D型马蹄式磁极间距：0-160mm
（二种探头通用，随机选配）
7、探伤灵敏度：A型2#试片显示清晰
B320 电磁轭磁粉探伤仪使用说明书
B320电磁轭磁粉探伤仪
技
术
说
明
书
生产单位：北极北极星辰科技有限公司
网址：
北京北极星辰科技有限公司
一、概述
B320型电磁轭探伤仪是小型便携式无损检测的专用仪器，是采用磁场磁化工件的原理设计而成的小型仪器，具有对被探工件的裂纹显示清晰，性能可靠\稳定和操作方便等特点。
仪器利用线圈直接缠绕于探头上，产生感应磁场磁化工件。设备具有体积小、重量轻、提升力大，活动关节可调。适用平面焊缝、角焊缝、钢管、压力容器、管道、轴及形状复杂的零件的探伤。
二．主要技术指标
1、输入电压：～220V±10%，50-60HZ；
2、工作电流：AC2A；
3、探头极距：20-160mm；
4、提升力：（平面）8Kg；
5、仪器重量：2Kg；
6、灵敏度：A型试片显示清晰
三．主要结构特点
附件电源电缆是一根三芯电缆，一端通过圆形三芯航空插头插入探头，另一端通过单相三芯插头与配电板上的～220V插座相连。
配套探头采用高强度绝缘材料制成，检验合格后用环氧树脂胶连成一体，达到既密封绝缘，又不易损坏，操作也较舒适，探头上有活动关节，可供用户在特定的工件上使用也可使用平面磁轭，具体是看所磁化的工件形状，来决定使用什么形状的探头。
四、使用与维修
1、先将输出电缆与探头连接旋紧，再将输出电缆的另一端插入面板上“输出”插座中并旋紧。
2、根据被探工件的形状不同，调节探头的角度或取下活动关节。
3、作之前先将探头与被探工件接触好，在被探工件面上喷洒上磁粉或磁悬液，这时按下探头手把上的充磁开关，工作呈磁化状态，松开按钮开关，观察工件是否有磁痕，工件上如有裂纹，在磁化时有裂纹的地方就会聚结磁粉，就形成磁痕。
