增压缸的工作原理

增压缸系将一油压缸与一增压缸作一体式之结合，并以纯气压为动力，利用增压器之大小活塞面积之比例，将气压之低压提高数十倍，供油压缸使用，使其达到液压缸之高出力。

增压器系列利用两个节面积不同的活塞(A1，A2)，将压力P1推向活塞A1，则A2可输出P2的压力，如上图

当P2=(A1/A2)＊P1

则油缸出力F=P2＊A3增压器需搭配油缸方可做功，一般增压器之压力建议为2～7kg/cm，油缸之出力将随着A1/A2之比值的增大而变大。

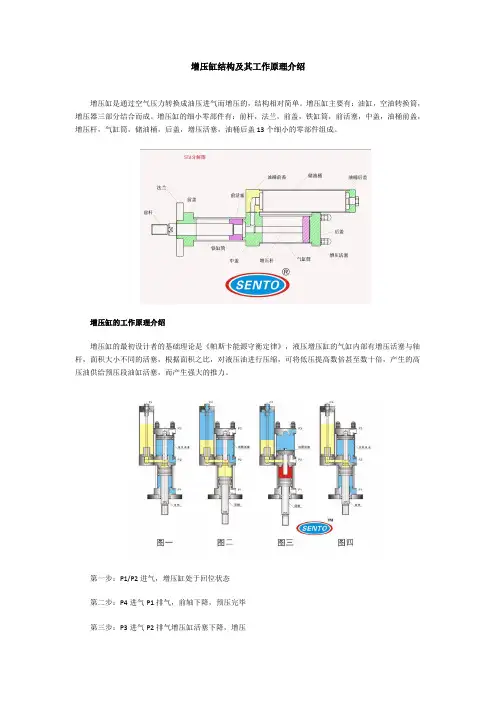

下面为预行式增压缸的工作原理图：

1.通电电磁阀(1)，增压缸走预行程。

2.通电电磁阀(2)，增压缸走增压行程。

3.同时断开电磁阀(1)，(2)的电源，增压缸回到复归状态。
