8pin闪存单片机小窍门(中文)
单片机技术使用技巧及实用技巧分享
单片机技术使用技巧及实用技巧分享单片机技术是现代电子技术中的重要组成部分，它在各个领域都有着广泛的应用。
本文将分享一些单片机技术的使用技巧和实用技巧，希望对广大单片机爱好者和从业人员有所帮助。
一、编程技巧1.合理利用宏定义：在单片机编程中，宏定义是非常有用的工具。
通过合理利用宏定义，可以简化代码的编写和维护，提高代码的可读性和可维护性。
例如，可以使用宏定义来定义一些常用的IO口和寄存器地址，方便在程序中使用。
2.使用中断：中断是单片机编程中常用的一种技术。
通过使用中断，可以实现多任务并发执行，提高系统的响应速度。
在编写中断服务程序时，需要注意避免中断嵌套和处理时间过长的问题，以免影响系统的稳定性。
3.优化代码：在单片机编程中，优化代码可以提高程序的执行效率和节省系统资源。
优化代码的方法有很多，例如合理利用寄存器和位操作，避免使用浮点运算和复杂的算法等。
此外，还可以通过使用编译器提供的优化选项来优化代码。
二、硬件设计技巧1.电源设计：在单片机系统中，电源设计是非常重要的。
合理设计电源电路可以提供稳定的电压和电流，保证系统的正常运行。
在电源设计中，需要考虑到电源的稳定性、滤波和过压保护等问题。
2.外部晶振选取：外部晶振是单片机系统中的重要部分，它提供了系统的时钟信号。
在选取外部晶振时，需要考虑到系统的要求和晶振的稳定性。
一般情况下，可以选择频率为8MHz或16MHz的晶振。
3.接口设计：单片机系统通常需要与外部设备进行通信。
在接口设计中，需要考虑到通信的速度、稳定性和可靠性。
常用的接口设计包括串口、并口、I2C和SPI等。
三、调试技巧1.使用调试工具：在单片机开发过程中，使用调试工具可以帮助我们快速定位和解决问题。
常用的调试工具包括仿真器、逻辑分析仪和示波器等。
通过使用这些工具，可以观察系统的运行状态和信号波形，从而找到问题的根源。
2.打印调试信息：在调试过程中，可以通过打印调试信息来了解系统的运行状态和变量的取值。
飞思卡尔8位单片机MC9S08JM60开发板实践教程共40页word资料
第一章搭建实验环境系统时钟设置#include "App\Include\App.h"#ifndef _MCG_C#define _MCG_C//oscillator 12MHZ 倍频为24MHZ（）先8分频后16倍频void S_MCGInit(void)/* the MCG is default set to FEI mode, it should be change to FBE mode*/MCGC2[7:6] BDIV总线频率分频因子–选择由MCGC1寄存器中CLKS位决定的时钟源的分频。
这控制总线频率。
00 编码0 –时钟1分频01 编码1 –时钟2分频（复位后默认）10 编码2 –时钟4分频11 编码3 –时钟8分频[5] RANGE频率范围选择–选择外部振荡器或者外部时钟源的频率范围。
1 选择1MHz到16MHz外部振荡器的频率范围。
（1MHz到40MHz的外部时钟电源）的高频率范围0 选择32kHz到100kHz外部振荡器的频率范围。
（32kHz到1MHz的外部时钟电源）的低频率范围[4] HGO高增益振荡器选择–控制外部振荡器操作模式。
1 配置外部振荡器为高增益运行0 配置外部振荡器为低功耗运行[3] LP低功耗选择–控制在忽略模式中FLL（或者PLL）是否为无效1 FLL（或PLL）在忽略模式（低功耗）中为无效的。
0 FLL（或PLL）在忽略模式中为无效的。
[2] EREFS外部参考时钟选择–为外部参考选择时钟源1 选择振荡器0 选择外部时钟源[1] ERCLKEN外部参考时钟使能–使能外部参考时钟作为MCGERCLK1 MCGERCLK激活0 MCGERCLK 无效[0] EREFSTEN外部参考时钟停止使能MCGC2 0b0011 0110 激发外部时钟（晶振）（没有使能）MCGC2=MCGC2_RANGE_MASK|MCGC2_HGO_MASK|MCGC2_EREFS_MASK|MCGC2_ERCLK EN_MASK;while(!MCGSC_OSCINIT);//MCGSC寄存器中OSCINIT（第1位）为1，表示由EREFS位选择的晶振被初始化。
项目二：8位流水灯的单片机控制讲解
内部总线 1 写锁存器
DQ
1
CK /Q
0
1
读引脚 =1
截 引脚P1.X 止
P1口控制流水灯（8个发光二极管）电路
发光二极管的连接方法：若 将它们的阴极连接在一起，阳 极信号受控制，即构成共阴极 接法，如图a所示；若将它们的 阳极连接在一起，阴极信号受 控制，则构成共阳极接法，如 图b所示。由于P1口引脚输出 高电位时电压大约是5V，为保 证发光二极管的可靠工作，必 须在发光二极管和单片机输出 引脚间连接一只限流电阻。
三 、程序PROTUES仿真与调试
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
DJNZ R7,D0
RET
；子程序返回指令
END
；程序结束标记
知识点链接
在本项目中，利用P1口实现8个发光二极管的流水灯控制，主要利 用了送数指令，将要显示的现象对应的数据通过P1口送出。在编写控制 程序时，应首先将每个对应现象分析清楚，比如：要让L3亮，其余发光 二极管灭，则P1口的数据应为11110111B；要让L7亮，则P1口的数据 应为01111111B。然后找到能实现此操作的指令即可。下面使用我们在 本项目中学习的移位指令编写程序如下：
R7，D0
；L6亮
指令意义（注释）
； L7亮 ；将立即数FEH送累加器A，L0亮 ；重复执行本条指令（程序结束） ； 延时程序从0F00H开始 ；将立即数10送通用寄存器R7 ；将立即数100送通用寄存器R6 ；将立即数200送通用寄存器R5 ；根据R5减1后的内容判断程序执行方向 ；根据R6减1后的内容判断程序执行方向
教你如何玩转STM8单片机!
教你如何玩转STM8单片机！最初从单片机学习整个计算机系统是个非常正常的阶梯学习方法。
因为直到今天，计算机系统的那些事，也没逃离这个最基础的架构。
可惜我当年直接跳过了这个过程，直接从intel 486学起的，那时每天带着无数的疑问在艰难的前行。
单片机不一定要学习51，其实随便选一家都是一样的。
从实际出发要选，便宜的，外围器件少的，里面功能的，所以为大家挑选了STM8L。
STM8L是个8位单片机，我在论坛中的确看到一些小兄弟在问8位是怎么回事?我至少欣慰这位兄弟确实在思考。
通常我说的8位是指CPU计算时，具体点说，不如说加法，是指两个8位二进制数相加的能力。
同理，32位，就是32位二进制数相加。
另外，也是最难的部分，这8位单片机的寻范围可不一定是8位的，这点要注意。
寻址范围，听不懂?不如说是地址范围。
想象一下，8根地址线，每根线上用电压高或者低表示1和0，那么这8根线，一共能表示多少个数字，你可以一个个数，当然最好是计算，2的8次方种组合。
那也就算256个数字，每个数字表示一个地址访问一个字节的数据，也就只能访问256个字节。
这个空间太小了。
所以意法半导体是不会如此设计的，那就增加地址线，增到16根地址线，2的16次方，等于65536个地址。
我记得有门课程《计算机原理》，本是本很实用的书，可惜老师讲的太烂，毫无吸引力。
65536是64KB，对于STM8L151K4T6，拥有16KB flash，以及2KB ram是足够寻址了。
单片机的整个地址空间通常很简单，就是一个连续的线性空间0x0000~0xFFFF。
只是其中分散着一块块的内存，有的是flash，有的是ram，有的是register set，有的是ROM。
仅此而已，别以为有多么复杂。
Flash和Ram是存储代码和数据，包括堆栈。
Registers就是软件控制外设的唯一的接口。
写驱动程序就是和这些寄存器打交道。
每家芯片的寄存器的设计都不同，你需要阅读厂商的大量资料，一般是英文的。
SONiX 8 位单片机 初学者必看基础问题点与回复
SONiX 8 位单片机SONIX 公司保留对以下所有产品在可靠性、功能和设计方面的改进做进一步说明的权利。
SONIX 不承担由本手册所涉及的产品或电路的运用和使用所引起的任何责任。
SONIX 的产品不是专门设计应用于外科植入、生命维持和任何SONIX 产品的故障会对个体造成伤害甚至死亡的领域。
如果将SONIX 的产品应用于上述领域，即使这些是由SONIX 在产品设计和制造上的疏忽引起的，用户也应赔偿所有费用、损失、合理的人身伤害或死亡所直接或间接产生的律师费用，并且用户保证SONIX 及其雇员、子公司、分支机构和销售商与上述事宜无关。
目录1系统时钟和工作模式.................................................................................................................................... .. (5)Q1.1 实际芯片应用无法进入“SLEEP MOD E”? (5)Q1.2 采用SN8P2501内部高速RC振荡器工作时，红外解调管没有波形输出 (5)Q1.3 芯片烧录成功后，采用外部振荡器工作频率不正确 (5)Q1.4 系统板采用RC振荡器，如何解决仿真和实际芯片工作的频率误差问题 (5)Q1.5 如何利用仿真器进行RC振荡器的仿真（KERNAL CHIP为S8KD-2）？ (5)Q1.6 若3.3V供电，16MHZ出现不稳定现象 (5)Q1.7 用手触摸晶振偶尔有晶振未停振但I/O口无输出现象 (5)Q1.8 使用SN8P1604进入SLEEP时耗电过大 (5)Q1.9 SN8P2501应用内部高速RC振荡计时不准 (6)Q1.10 应用RC振荡时频率应注意哪些问题 (6)Q1.11 内部低速RC振荡频率精度 (6)Q1.12 应用SN8P1708，在进入SLEEP MODE时为什么系统的耗电流高于400U A以上 (6)2 仿真编译CODE OPERA TION设置 (7)Q2.1 怎样选择CODE OPERATION各选项？ (7)Q2.2 芯片在烧录时如何加密 (8)Q2.3 客户程序在ICE上可以通过，OTP时有问题 (8)3 中断服务程序.................................................................................................................................... .. (9)Q3.1 如何进入正确的中断服务程序？ (9)Q3.2 PUSH和POP指令使用注意事项。

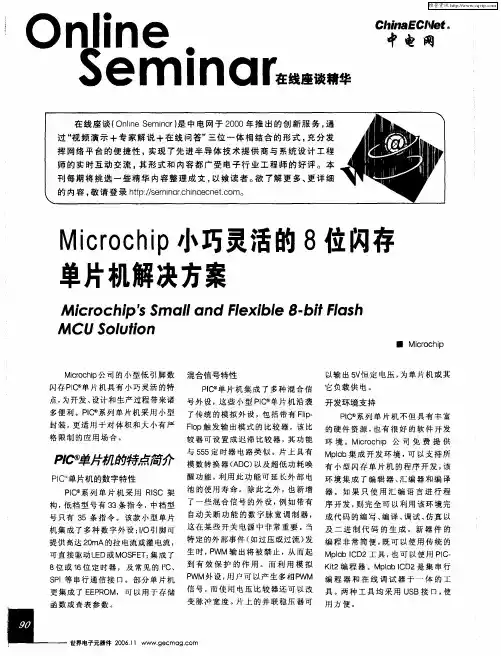

Viicrochip小巧灵活的8位闪存单片机解决方案
Ｐ 从 可 直 接驱 动 Ｌ Ｄ或 ＭＯ Ｆ Ｔ 集成 了 生 时 ， ＷＭ 输 出将 被 禁 止 ， 而 起 Ｍｐａ Ｃ Ｅ Ｓ Ｅ； ｌｂ ＩＤ２工 具 ， 可 以 使 用 ＰＣ 也 Ｉ— 到 有 效 保 护 的 作 用 。 而 利 用 模 拟 Ｋｔ 程 器 。Ｍｐａ ２是 集 串行 ｉ ２编 ｌｂＩ ＣＯ ８位 或 １ 定 时器 ， 及 常 见 的 Ｉ 、 ６位 ℃ ＷＭ外 设 ， 户 可 以产 生 多 相 Ｐ 用 ＷＭ 编 程 器 和 在 线 调 试 器 于 一 体 的 工 Ｓ Ｉ 串行 通 信 接 口 。部 分 单 片机 Ｐ Ｐ等
维普资讯
。
在 线 座 谈 （ ｌｅＳ ｍｉ ｒ是 中 电网 于 ２ ０ 推 出 的创 新 服 务 ， Ｏｎｎ ｅ ｎ ） ｉ ａ ０ ０年 通 过 “ 频 演 示 ＋专 家 解 说 ＋在 线 问答 ” 位 一体 相 结 合 的 形 式 ， 分 发 视 三 充 挥 网络 平 台的 便 捷 性 ， 现 了先 进 半 导 体 技 术 提 供 商 与 系 统 设 计 工 程 实 师 的 实 时 互 动 交流 。 形 式 和 内容 都 广 受 电子 行 业 工 程 师 的 好 评 。 本 其 刊 每 期 将 挑 选 一 些 精 华 内容 整 理 成 文 ， 以飨 读 者 。 了解 更 多 、 详 细 欲 更
以输 出 ５ 恒 定 电压 ， 单 片 机 或 其 Ｖ 为
闪存 ＰＣ 单 片 机 具 有 小 巧 灵 活 的特 Ｉ￣
Ｐ 。 片 机 集 成 了多 种 混 合 信 它 负 载 供 电 。 Ｉ 单 Ｃ 点， 开发、 为 设计和生产过程带来诸 号外设 ， 些小型 ＰＣ 单 片机沿袭 开发环境支持 这 Ｉ￣
的 内容 。 请 登 录 ｈｔ ：ｓｍｉ ｒ ｈ ａ ｃ ｅ．ｏ 敬 ｔ ／ ｅ ｎ ｃ ｉ ｅ ｎ ｔ ｍ。 ｐ／ ａ ｎ ｃ
8位单片机产生伪随机数的算法(6502版)
8位单片机产生伪随机数的算法8位单片机很多地方需要随机数，比如游戏的洗牌，可在timer中取数，但是随机数质量不高。
随机数是一个既简单又复杂的问题,这里的例子使用了众所周知的线性叠加法，没有完美的方法产生随机数，不过线性叠加法是一个合适的方法,彻底解决8位机随机数的问题。
伪随机数函数总是返回可预知的数字,像抛骰子，如果抛足够多次，那么我们得到了一个足够长的数字序列，3,1,5,1,4,6,5,4,6,5,4,5,6,1,3,2,1,6,4,6,5,4,3,2,1,3,2,1,4,2,3,1,3......如果从序列中一个接一个的取出数字,那么数字就看似随机。
问题的关键是从这序列的哪个点(数字)开始取数？这个开始的点(数字)叫做种子。
注意，如果从相同的点(种子)开始，将会得到相同的数字,这是因为我们是从固定的序列中取数字(所以叫伪随机)。
但这却是一个有用的特性，我们可以每次从不同的点取数，即改变种子！在6502上,8位或16位随机数是最常用的，函数返回一个32位的数字,范围0~2^32。
名词"线性叠加"听起来容易范晕, 其实只涉及二个内容:乘法和加法。
三个步骤：1. 为了取得新的种子(也就是从序列开始的那个点的数字)，旧的种子和一个常数A相乘，2. 所得结果然后和第二个常数c相加。
3. 新的种子是结果的低32位(记住,这个函数返回32位数字)。
保留低32位很重要,用来获得下一个种子。
计算公式:种子 = A * 种子 + C此公式在几何图中表示一条直线，而且新种子由旧种子反复相加得来，所以叫线性叠加。
随机数函数的关键在于选择优秀的"常数A"(也叫乘数A),其实也就是选择了一个固定的数字序列。
"常数c",不像乘数A那样重要，但是它一定是个奇数。
事实上， c可选1，而且这是例程所使用的,因为它会简化计算。
注意，奇数(旧的种子)乘奇数(乘数A)是奇数,再加奇数(常数c)将会是一个偶数；偶数(旧的种子)乘奇数(乘数A),加奇数(常数c)将会是一个奇数。
PIC8位单片机基础知识
PIC8位单片机基础知识1. PIC8位单片机的基本组成PIC系列8位单片机为适应各种不同的用途，有多种型号可供选用。
但是，尽管PIC单片机有不同的档次和型号，但其最基本的组成则大同小异。
因此，在这里先从型号PIC16F84的单片机入手，讨论其基本组成。
PIC16F84是双列直插式(DIP )塑料封装，最大时钟频率可达4MHz。
现为Microchip公司的独家产品，关于其具体技术指标，可查阅该公司的产品手册，或在网址 上查找。
PIC16F84单片机的引脚排列可参阅本期本版的16F8X系列简介一文。
本文的附图是该器件的主要组成部分。
PIC16F84虽然体积不大，但仍然是一个完整的计算机，它有一个中央处理器(CPU)、程序存储器(ROM)、数据寄存器(RAM)和两个输入/输出口(I/O口)。
和其它品种的单片机一样，CPU是此单片机的“首脑”，它从程序存储器中读取和执行指令。
在取指和执行时，还可同时对数据寄存器进行取数(前已介绍PIC16F84采用哈佛结构)。
由附图可明显看出，程序存储器和数据存储器各有一条总线与CPU相连。
有些CPU将CPU内部的寄存器与其外部的RAM是分开管理的，但PIC单片机不是这样，它的通用数据RAM也归为寄存器，称为File寄存器。
在PC16F84中，有68个字节的通用RAM，其地址为0CH～4FH。
除了通用数据寄存器外，还有一些专用寄存器，其中最常用的工作寄存器为“W寄存器”。
CPU将工作数据存放在W寄存器中。
寄存器W的作用与其它单片机中的“累加器A”相似。
此外，还有几个专用寄存器，它们分别以某种方式控制PIC 的运作。
PIC16F84的程序存储器是由Flash(闪速)EPROM构成，它可用电来记录和擦除，而在断电时，仍可保留其内容。
PIC单片机有些型号的程序存储器用的是EPROM，需要用紫外线来擦除；还有一些型号是一次性可编程(OTP)的产品(一经编程便不能再擦除)。
PIC16F84有两个输入/输出口，即A口和B口。
Microchip小巧灵活的8位闪存单片机解决方案
Microchip小巧灵活的8位闪存单片机解决方案Microchip
【期刊名称】《世界电子元器件》
【年(卷),期】2006(000)011
【摘要】@@ Microchip公司的小型低引脚数闪存PIC(R)单片机具有小巧灵活的特点,为开发、设计和生产过程带来诸多便利.PIC(R)系列单片机采用小型封装,更适用于对体积和大小有严格限制的应用场合.
【总页数】5页(P90-94)
【作者】Microchip
【作者单位】无
【正文语种】中文
【相关文献】
1.Microchip推出具备3.5 KB可自编程闪存的8引脚单片机 [J],
2.Microchip单片机如何实现了超低功耗——PIC24F“GA3”16位闪存MCU系列解析 [J], 迎九
3.Microchip推出具备3．5 KB可自编程闪存的8引脚单片机 [J],
4.Microchip推出具备3．5KB可自编程闪存的8引脚单片机 [J],
5.Microchip推出具备3.5 KB可自编程闪存的8引脚单片机 MCU能够实现诸多应用的更高性能设计 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
单片机技术的使用技巧与小窍门
单片机技术的使用技巧与小窍门随着科技的不断发展，单片机技术在电子产品中的应用越来越广泛。
单片机作为一种集成电路，具备高度可编程性和强大的处理能力，被广泛应用于各种电子设备中。
然而，对于初学者来说，单片机的使用可能会遇到一些困难。
在本文中，我将分享一些单片机技术的使用技巧与小窍门，帮助读者更好地掌握单片机技术。
首先，了解单片机的基本原理是非常重要的。
单片机由中央处理器、存储器、输入输出接口和时钟电路等组成。
掌握这些基本原理可以帮助我们更好地理解单片机的工作原理，从而更好地应用它。
同时，了解单片机的硬件结构也是必不可少的。
单片机的引脚功能各异，掌握每个引脚的功能和用途，可以帮助我们更好地设计和调试电路。
其次，熟悉单片机的编程语言是至关重要的。
单片机的编程语言有很多种，如C语言、汇编语言等。
其中，C语言是最常用的一种。
掌握C语言的基本语法和编程技巧，可以帮助我们更好地编写和调试单片机程序。
此外，了解单片机的编译器和调试工具也是必不可少的。
选择合适的编译器和调试工具，可以提高我们的开发效率，并更好地排除程序中的错误。
除了掌握基本的单片机知识和编程技巧外，还有一些使用技巧和小窍门，可以帮助我们更好地应用单片机技术。
首先是合理选择单片机的工作频率。
单片机的工作频率决定了其处理能力和功耗。
在选择单片机的工作频率时，需要根据具体的应用需求来进行选择。
如果应用需要高性能和高速度，可以选择工作频率较高的单片机；如果应用对功耗要求较高，可以选择工作频率较低的单片机。
其次是合理设计单片机的电源电路。
单片机对电源的要求较高，稳定的电源可以保证单片机的正常工作。
在设计电源电路时，需要考虑到电源的稳定性和噪声的抑制。
可以使用稳压器和滤波电路来提供稳定的电源，并采取一些措施来减少电源噪声的干扰。
另外，合理设计单片机的外围电路也是非常重要的。
外围电路包括输入输出接口、时钟电路、复位电路等。
在设计外围电路时，需要根据具体的应用需求来选择合适的元件和电路结构。
给初学8位单片机的一些建议
给初学8位单片机的一些建议学前要求：（1）有一定的c语言基础，（2）最好还要有点数字电路知识前言：（1）只要你是电子系，或者是计算机系的学生。
C语言都是你入手专业知识的最低门槛。
所以请c语言基础不是很扎实的学生能专注点，踏踏实实地把c语言的基础知识都掌握了再入手单片机，不要急于求成，本人也尝过急于求成的”苦瓜”，那走过的弯路可要绕惠州学校好几圈。
学c语言的时候，希望同学能重点关注一下数组，指针，还有结构体。
能够弄懂数组跟指针之间的关系以及这三者之间的相互结合。
个人认为这3者的相互结合真是相当给力，相当出色，所向无敌，好像有点夸张了，反正就是很强大。
还有一点就是写代码的时候要注意一下自己的编程风格，最好能参考一下一些大公司或者大工程里面给出的规范。
不要随心所欲，以为程序运行起来能够工作就行了，编程风格就置之不理。
养成良好的编程习惯是成为一个程序员的基本要求，要多注意。
（2）数电方面，因为单片机是逻辑时序电路的组合.而逻辑时序电路就是数字电路，所以有些数电知识可以让你学单片机更得心应手。
当然你想直接入手单片机也行，早学晚学你都要学的，何不趁现在需要把数电基础学起来。
学数电时可以选择看视频教程，推荐石油大学刘润华老师的<数字电子电路基础>，能理解就行，网上搜有很多，再不行找师兄要。
看书也行，就是太慢了，对于没电路基础的同学可能比较难理解。
单片机方面：一般入门单片机必做的实验有 7 个：（1）跑马灯（2）蜂鸣器（3）数码管的静态显示跟动态显示（4）矩阵键盘以上4个主要涉及到单片机的输入输出（IO）口操作，以下就是单片机3个很重要且很常用的内容了（5）外部中断（6）定时器中断（7）串口通信因为大家大都处在开学阶段，所以我建议每一个实验用两天时间，（如果不需要读书可以一个实验一天）一天看视频，一天自己上机操作写代码，烧录测试成功为止。
以下只说学单片机一些需要重视的地方：（1）看视频时重点关注：如何通过查看芯片的datasheet来实现对芯片的操控，特别是里面的时序图。
74ls595 (8位输出锁存移位寄存器)的使用方法
74ls595 (8位输出锁存移位寄存器)的使用方法74ls595 (8位输出锁存移位寄存器)的使用方法7推荐单片机与74LS595(8位输出锁存移位寄存器)的使用方法<>google_render_ad();74595的数据端：QA--QH: 八位并行输出端，可以直接控制数码管的8个段。
QH': 级联输出端。
我将它接下一个595的SI端。
SI: 串行数据输入端。
74595的控制端说明：/SCLR(10脚): 低点平时将移位寄存器的数据清零。
通常我将它接Vcc。
SCK(11脚)：上升沿时数据寄存器的数据移位。
QA-->QB-->QC-->...-->QH；下降沿移位寄存器数据不变。
（脉冲宽度：5V时，大于几十纳秒就行了。
我通常都选微秒级）RCK(12脚)：上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时存储寄存器数据不变。
通常我将RCK置为低点平，当移位结束后，在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。
我通常都选微秒级），更新显示数据。
/G(13脚): 高电平时禁止输出（高阻态）。
如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。
比通过数据端移位控制要省时省力。
注:1)74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。
741 64的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也小一些。
2)74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。
这在串行速度慢的场合很有用处，数码管没有闪烁感。
3)595是串入并出带有锁存功能移位寄存器，它的使用方法很简单，在正常使用时SCLR为高电平，G为低电平。
从SER每输入一位数据，串行输595是串入并出带有锁存功能移位寄存器，它的使用方法很简单，如下面的真值表，在正常使用时SCLR为高电平，G为低电平。
从SER每输入一位数据，串行输入时钟SCK上升沿有效一次，直到八位数据输入完毕，输出时钟上升沿有效一次，此时，输入的数据就被送到了输出端。
单片机调试技巧
单片机调试技巧单片机（Microcontroller Unit，简称MCU）是一种集成了微处理器、存储器和各种外设接口的集成电路芯片，广泛应用于各种电子设备中。
在单片机的开发过程中，调试是一个不可或缺的环节，可以帮助开发者发现问题、解决bug，并最终提高设备性能和可靠性。
本文将介绍一些单片机调试的技巧及注意事项，帮助读者更好地进行开发工作。
一、硬件调试技巧在单片机的硬件调试中，一般会涉及到电路连接、接口调试和外设测试等方面。
下面是一些常用的硬件调试技巧：1. 确认电路连接正确：在开始调试前，确保你的电路连接正确，例如电源的连接、信号线的接触是否良好等。
2. 逐步调试：将整个电路分为几个部分进行调试，逐步验证每个部分的正确性。
以保证整体系统的稳定性。
3. 使用示波器：示波器是一种常见的调试工具，可以帮助观察和分析信号波形。
通过示波器可以检测到信号的幅值、频率、相位等特征，从而判断信号是否正常。
4. 使用逻辑分析仪：逻辑分析仪可以帮助分析数字信号的波形和时序，以解决信号传输中出现的问题。
5. 使用调试工具：单片机开发一般会使用一些调试工具，例如仿真器、调试器等。
通过这些工具可以单步跟踪程序的执行过程，帮助检测程序逻辑上的错误。
6. 观察LED指示灯：在单片机设计中，常常会使用LED指示灯作为设备状态的显示器。
通过观察LED的亮灭状态，可以初步判断系统是否工作正常。
二、软件调试技巧除了硬件调试外，单片机的软件调试也非常重要。
下面是一些常用的软件调试技巧：1. 逻辑调试：通过逻辑分析仪、调试工具等可以对程序逻辑进行调试，检查代码中的逻辑错误，比如循环判断是否正确、条件判断是否准确等。
2. 打印调试信息：在程序中加入一些打印语句，输出一些关键信息，有助于观察程序的执行过程和状态变化。
这种方法适用于没有调试工具的情况下。
3. 断点调试：通过设置断点，可以在程序执行到指定行时暂停，观察程序状态和变量的值，用于定位和解决问题。
单片机8个灯循环点亮汇编语言 -回复
单片机8个灯循环点亮汇编语言-回复单片机8个灯循环点亮汇编语言是一种常见的电子编程技术，它广泛应用于各种电子设备和嵌入式系统中。
本文将一步一步回答关于这个主题的问题，以帮助读者了解和学习这一技术。
第一步：介绍单片机和汇编语言在深入讨论单片机8个灯循环点亮的具体实现之前，我们首先需要了解单片机和汇编语言的基本概念。
单片机是一种集成电路，它集成了中央处理器（CPU）、存储器、输入输出接口和其他辅助电路等功能模块。
它具有小尺寸、低功耗和高性能等优点，因此被广泛应用于各种电子设备中。
汇编语言是一种低级语言，它与机器语言密切相关。
汇编语言使用助记符和指令来表达计算机的指令和数据，而不是使用二进制代码。
通过使用汇编语言，我们可以直接操作计算机的硬件，从而实现各种功能。
第二步：了解循环点亮的原理循环点亮是指在一段时间内，灯依次点亮，并按照固定的顺序重复。
在单片机中，我们可以通过编程来实现这一功能。
第三步：了解单片机的引脚和端口单片机通常具有多个引脚和端口，用于连接外部设备和传输数据。
在实现循环点亮的例子中，我们需要了解单片机的哪些引脚和端口用于控制灯。
第四步：编写汇编程序在开始编写汇编程序之前，我们需要选择合适的开发工具和单片机型号。
这些选择将直接影响我们的编程和调试过程。
编写汇编程序的过程通常包括以下几个步骤：1. 初始化单片机的引脚和端口，以便能够控制灯的点亮和熄灭。
2. 编写循环语句，通过改变引脚的状态来实现灯的点亮和熄灭。
在每次循环迭代中，我们需要将当前的引脚状态更新为下一个灯的状态。
3. 设置循环的条件，以确定循环执行的次数。
在这个例子中，循环次数应该是灯的数量。
4. 调试程序，确保灯以正确的顺序点亮和熄灭。
第五步：实现灯的循环点亮根据我们在前面的步骤中所学到的知识，我们现在可以开始实现循环点亮的汇编程序了。
首先，我们需要在程序中定义和初始化单片机的引脚和端口。
然后，我们可以使用循环语句和条件控制语句，在每个循环迭代中依次点亮和熄灭下一个灯。
8位单片机使用外部中断的编程思路
8位单片机使用外部中断的编程思路好家伙，今天咱们来聊聊8位单片机使用外部中断的编程思路。
你别看单片机小，它可是有大能耐的，尤其是它的外部中断功能，真的是让人眼前一亮。
有些朋友可能对“中断”这个词有点模糊，没关系，咱们慢慢来捋。
简单来说，中断就是一种机制，能让单片机从当前的任务中“跳出来”，去处理一些更紧急或者重要的事情。
这就像是你正在忙着吃饭，突然电话响了，你立马放下筷子去接电话，然后再回去继续吃。
好吧，别光想吃饭，咱们讲重点。
外部中断呢，就是让单片机能够响应外部设备发来的“打扰”。
你想啊，单片机平时埋头苦干，做着各种计算、控制，突然某个外部信号来了，比如按下了一个按钮，或者某个传感器探测到了变化，单片机就得立马暂停当前的任务，去处理这个外部信号，这样的功能简直太牛了，是不是有点像手机在你专心工作时，突然一个推送消息就打断你。
你可能会问了，外部中断到底怎么设置？咋才能让单片机“听懂”外部的信号呢？别急，咱一步一步来。
你得知道，外部中断并不是单片机默认开启的功能。
就像你在使用智能手机时，很多功能需要你去开启一样，单片机也需要通过编程，告诉它什么时候要“听”外部信号。
所以，在程序中，你要先设定外部中断的引脚和相关的参数，确保外部信号能传递给单片机。
这样，单片机就能像一位忠实的卫士一样，随时待命。
你要做的就是配置中断触发的方式。
你别看这一步好像很简单，但它可关系到你的程序能不能正常响应外部事件。
有时候你希望外部信号的变化一次就触发中断，有时候你希望它反复触发，这时候就得配置触发方式了。
一般来说，外部中断的触发方式分为上升沿触发、下降沿触发和双沿触发，这些方式就像开关一样，控制着单片机什么时候需要打断它当前的工作。
好，配置好了外部中断，接下来就是写中断服务程序了。
听起来是不是有点复杂？别怕，编程嘛，思路清晰就行。
中断服务程序其实就是你告诉单片机，遇到外部信号的时候，要做些什么。
举个例子，假设你有一个按钮，每次按下去时，单片机会执行一个任务，比如打开一个LED灯，那你就需要在中断服务程序里写上“点亮LED”的指令。
单片机指令快速记忆法
单片机指令快速记忆法文出自MCU51，对初学者快速记忆单片机几十条指令有一定的帮助。
单片机MCS-51系列指令快速记忆法随着微电子技术和超大规模集成电路技术的发展，单片微型计算机以其体积小、性价比高、功能强、可*性高等独有的特点，在各个领域（如工业控制、家电产品、汽车电子、通信、智能仪器仪表）得到了广泛的应用。
学习、使用单片机的人越来越多，而生产单片机的厂家很多，单片机种类繁杂，不知如何选择。
据统计，八位单片机占全球单片机销量的65％。
在八位单片机中，Intel公司的8051单片机内核已成为8位单片机事实上的标准。
因此，对初学者而言，选择8051单片机来学习不失为明智的选择。
学习单片机，除了搞清单片机内部功能、存储空间分配及I/O接口外，还应掌握其指令系统。
MCS－51共有111条指令，现介绍我们总结出的快速记忆MCS－51指令的方法，供大家参考。
大家都知道，汇编语言指令由操作码、操作数两部分组成。
MCS－51使用汇编语言指令，它共有44个操作码助记符，33种功能，其操作数有＃data、direct、Rn、@Ri等。
这里先介绍指令助记符及其相关符号的记忆方法。
一、助记符号的记忆方法1 表格列举法把44个指令助记符按功能分为五类，每类列表记忆。
此处从略，请读者自己总结。
2 英文还原法单片机的操作码助记符是该指令功能的英文缩写，将缩写还原成英语原文，再对照汉语有助于理解其助记符含义，从而加强记忆。
例如：增量INC－Incremect减量DNC－Decrement短转移SJMP－Short jump 长转移LJMP－Long jump比较转移CJNE－Compare jump not equality绝对转移AJMP－Absolute jump空操作NOP－No operation交换XCH－Exchange加法ADD－Addition乘法MUL－Multiplication除法DIV－Division左环移RL－Rotate left进位左环移RLC－Rotateleft carry右环移RR－Rotate right进位右环移RRC－Rotateright carry3 功能模块记忆法单片机的44个指令助记符，按所属指令功能可分为五大类，每类又可以按功能相似原则为2～3组。
emc8bit单片机指令应用的误区与技巧.doc
EMC8BIT单片机指令应用的误区与技巧EMC8BIT单片机从入门到精通之二：指令应用的误区与技巧EMC的基本指令语法，其实也就57/58条，如何变化折腾，就看各位的修行造化了。
但是，新手上路总容易进入一些误区，而老鸟们的一些技巧也值得借鉴。
废话少说，言归正传，且看匠人娓娓道来……1.减法指令的误区之一:关于ACCEMC的减法指令有三条,如下:SUB A,R (R-A→A)SUB R,A (R-A→R)SUB A,K (K-A→A)需要注意的是,不论A的位置在前面还是后面,A都是减数,不是被减数.也就是說如果我們想計算A-2的值，如果寫成：SUB A,@2其實是執行2-A解決方法如下：ADD A,@256-2 或ADD A,@254之二:关于CY一般来说,加/减法都会影响到进位标志CY.在其它一些单片机指令系统中,当减法发生借位时,CY=1,未发生借位时CY=0.如果你以为EMC的减法也是如此,哈哈,你就要吃药了!原来,在EMC的指令系统中.当减法发生借位时,CY=0,未发生借位时CY=1.如果不注意这点,很容易在一些运算或判断程序中留下BUG2.查表(散转)指令的误区之一:关于"ADD R2,A"指令在EMC153/156的指令系统中,没有TBL指令(这一点要切记),当要查表时只好用"ADD R2,A"(或MOV R2,A)来代替但是使用"ADD R2,A"时要注意,这条指令只能改变PC指针的低8位(即256字节),高位其它位一律清零!所以使用"ADD R2,A"时必须保证整个表格都在ROM的每一页的前256字节区间内.(153/156只有一页)大表格的使用受到了限制,而且为了将表格"挤入"00H~FFH的ROM空间,程序的结构受到破坏.之二:关于"TBL"指令刚才说道,"ADD R2,A"指令使用的诸多不爽之处.为此,EMC在447/458及后续的芯片的指令系统中,增加了一条新指令----就是TBL指令.TBL是查表指令.号称可以放在程序的任何位置.但是且慢----TBL指令的使用也要注意如下:首先,表格不能跨页(每1024字节为一页(PAGE))其次,表格也不能跨"段"何为"段"?----"段"是匠人自定义的一个概念:将每一页分为4段,每一段256个字节(如:00H~FFH 是一段,100H~1FFH又是一段)也就是说,每一个查表程序,除了TBL本身占用了一个字节以外表格长度必须<=255字节.而且整个查表程序必须在同一"段"内这个问题真是一个大大的陷阱!有时明明你的程序都已经调试好了,无意间调整了程序模块间的顺序或增加/减少了几条指令后,程序就不正常了.嘿嘿,检查你的LST文件吧,八成是TBL在做怪!另外,TBL还是没有解决大表格的查表问题,(只好象切豆腐一样,将大表格切成一个个小于255字节的小表格去查了)3.关于“MOV R,R”指令这是一条很奇特的指令，首先，阁下不要误认这条指令，以为它是将一个寄存器的数据送到另一个寄存器中去。
闪存焊接技巧
闪存焊接技巧
闪存是一种常见的存储设备，广泛应用于电子产品中。
在生产和维修过程中，焊接是一项必不可少的技术。
本文将介绍一些关于闪存焊接的技巧，希望对读者有所帮助。
选择合适的焊接工具是非常重要的。
对于小尺寸的闪存芯片，可以使用微型焊接笔或烙铁进行焊接。
而对于大尺寸的闪存模块，应选择功率较大的焊接设备，以确保焊接的质量和稳定性。
焊接前要对闪存进行充分的准备。
首先，要确保闪存芯片或模块的引脚干净、无污染，可以使用无灰纸或酒精擦拭。
接下来，正确的焊接技巧是确保焊接质量的关键。
首先，要选择合适的焊接温度和时间。
过高的温度和过长的焊接时间可能会对闪存芯片造成损害。
其次，要确保焊锡的数量和质量适中，过多或过少的焊锡都会影响焊接的效果。
同时，要注意焊锡的均匀分布，避免焊接过程中产生短路或焊接不牢固的情况。
焊接过程中需要注意的一点是避免静电的影响。
静电可能会对闪存芯片产生破坏性影响，因此在焊接前应采取一些防静电措施，如穿戴防静电手套、使用防静电垫等。
焊接完成后需要进行测试和检验。
焊接质量的好坏直接影响到闪存的使用寿命和性能。
因此，在焊接完成后，应使用测试仪器对焊接
点进行测试，确保焊接的质量符合要求。
同时，还应对焊接过程中可能对闪存芯片产生的热量进行检测，以避免过热对芯片的损害。
闪存焊接技巧是确保焊接质量和稳定性的重要环节。
正确选择焊接工具，充分准备闪存芯片，掌握正确的焊接技巧，避免静电的影响，并进行测试和检验，都是保证焊接质量的关键。
希望本文所介绍的技巧对读者在闪存焊接的实践中有所帮助。
