冷冻式干燥机工作原理(全)
冷冻干燥机设备工艺原理
冷冻干燥机设备工艺原理
1. 前言
冷冻干燥是一种常见的干燥技术，用于将液态物质转化为固态，同
时保持物质的结构和活性。在制药、食品、化工和生物技术等领域都
有广泛的应用。冷冻干燥机是冷冻干燥过程中使用的装置，具有高效、快速、安全等优点，成为现代干燥技术中的重要组成部分。
本文将介绍冷冻干燥机的工艺原理，包括设备组成、工艺流程和干
燥原理等方面内容。
2. 设备组成
冷冻干燥机主要由以下四个组成部分组成：
2.1 冷冻系统
冷冻系统由压缩机、冷凝器、膨胀阀和蒸发器等组成，用于提供制
冷效果。其原理是通过压缩机将制冷剂压缩为高温高压气体，再通过
冷凝器使其冷却成为高压液体，通过膨胀阀和蒸发器将其变为低温低
压气体，从而达到制冷效果。
2.2 冷冻干燥室
冷冻干燥室是物料干燥的主要场所，主要由加热板、冷凝器和真空
泵组成。加热板用于提供加热效果，冷凝器用于收集被冷凝的水分，
真空泵用于提供真空环境，加速物料的干燥过程。
2.3 控制系统
控制系统由PLC控制器、触摸屏、传感器和执行器等组成，用于实
现设备的自动化控制和人机交互操作。
2.4 冷冻干燥机外壳
冷冻干燥机外壳用于保护内部设备和提供外部美观，同时具有隔热
和防护作用。
3. 工艺流程
冷冻干燥机的工艺流程可以分为以下几个步骤：
3.1 预处理
物料在进入冷冻干燥机之前需要进行预处理，包括清洗、消毒、筛
选等操作，确保物料品质和生产安全。
3.2 冷冻
物料在加热板上得到加热后，进入冷冻干燥室进行冷冻处理。冷冻
是通过高效制冷系统提供制冷效果，将物料从液态转化为固态，保持
其基本结构和活性。冷冻的目的是为了减少水分的蒸发速率和保持物
冷冻干燥机原理
冷冻干燥机是一种常用于食品、药品和化工等领域的干燥设备。其原理是利用低温下物质的冷凝和蒸发特性，将物质中的水分转化为冰晶，进而通过减压和加热的方式，将冰晶直接转化为水蒸气，从而实现干燥的目的。
具体来说，冷冻干燥机的工作过程主要分为三个阶段：冷冻阶段、脱水阶段和干燥阶段。
在冷冻阶段，物质被置于低温冷冻室中，使其温度降低到冰点以下。在这个过程中，物质中的水分开始结晶形成冰晶。
接下来是脱水阶段。通过减压系统，将冷冻室内的压力降低，使冰晶逐渐蒸发为水蒸气。由于此时冷冻室内的温度仍然很低，水分的蒸发速度较慢，可以较好地保持物质的结构和品质。
最后是干燥阶段。在这个阶段，将加热系统启动，提高干燥室内的温度，促进水分的蒸发速度。同时，通过真空系统将水蒸气从干燥室中排出，使物质逐渐完全干燥。
冷冻干燥机的原理就是利用冷冻和蒸发的特性，将物质中的水分转化为水蒸气，从而实现干燥的过程。这种干燥方法可以较好地保持物质的结构和品质，并广泛应用于各个领域的干燥过程中。
冷冻式干燥机工作原理
冷冻式干燥机工作原理
冷冻式干燥机是一种常用的工业设备，用于将湿润的物质冷冻处理以去除其中的水分，从而实现干燥的目的。该设备的工作原理主要包括以下几个步骤：
1. 制冷系统：冷冻式干燥机通过制冷系统产生低温环境。制冷系统由压缩机、冷凝器、蒸发器和节流装置等组成。其中，压缩机负责将低温低压的制冷剂进行加压，使其变为高温高压气体。然后，这些高温高压气体通过冷凝器散热，使其冷却并变为高温高压液体。接下来，液体制冷剂通过节流装置，压力迅速下降，并变为低温低压液体。最后，这些低温低压液体进入蒸发器，吸收空气传热的热量，从而使其再次变为低温低压蒸汽。
2. 冷冻过程：湿润的物质通过干燥室中的各种传热方式，如传导、对流和辐射等，将其中的水分传递给制冷系统中的蒸发器。在低温低压的条件下，蒸发器中的制冷剂通过吸热蒸发的过程，将湿气冷凝成水，并排出设备外部。
3. 除霜过程：随着时间的推移，蒸发器表面上会逐渐形成一层冰。这将阻碍湿气向蒸发器表面的扩散，从而影响干燥效果。为解决这个问题，冷冻式干燥机会周期性地进行除霜处理。具体来说，当蒸发器上的冰层达到一定厚度时，制冷系统会暂停制冷，使蒸发器温度升高，从而使冰层融化为水。融化的水将通过排水管道从设备中排出，然后制冷系统继续工作。
通过以上的工作原理，冷冻式干燥机能够将湿润物质中的水分
冷凝并去除，使得物质得以干燥。这种设备广泛应用于化工、食品、药品等行业中，确保产品质量和提高生产效率。
冷冻式干燥机工作原理(全)
冷冻式干燥机工作原理、操作事项及维护保养
2、工作原理 ※潮湿高温的压缩空气流入前置冷却器（高温型专用）散热后流入热交换器与 从蒸发器排出来的冷空气进行热交换，使进入蒸发器的压缩空气的温度降低。 换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换，压缩空 气中的热量被制冷剂带走，压缩空气迅速冷却，潮湿空气中的水份达到饱和温 度迅速冷凝，冷凝后的水分经凝聚后形成水滴，经过独特气水分离器高速旋转， 水分因离心力的作用与空气分离，分离后水从自动排水阀处排出。经降温后的 空气压力露点最低可达 2℃。 降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行热交换，经热交
③、化霜电磁阀安裝在機台內，用於控制機台的冷凝壓力，避免機台冷凝壓力 過低，造成蒸發器冰堵
5、冷冻式干燥机主要零配件
①、压缩机
冷干机使用的制冷压缩机目前大多采用中高温型全密封往复式压缩机，其特点 是：结构紧凑、体积小、重量轻、振动小、噪声低，能效比高。由于全密封压 缩机的电动机与压缩机主体密封在一钢制壳体内，电动机处在冷媒气态环境中 运行，冷却条件较好，寿命较长。壳体下部存有规定数量的润滑油，在压缩机 工作时，对各部自动供油，平时不需再添加润滑油。在大型冷干机中，也选用 半密封往复机或螺杆压缩机，它们的特点是制冷功率大，可进行负荷调节以适 应不同需要。
②、热交换、蒸发器
热交换在冷干机里的主要作用是利用被蒸发器冷却后的压缩空气所携带的冷量 （对绝大多数用户来讲这部分冷量属废冷）并用这部分冷量来冷却携带大量水 蒸气的较高温度的压缩空气，从而减轻了冷干机制冷系统的热负荷，达到节约 能源的目的。另一方面，低温压缩空气在热交换器里温度得到回升，使排气管 道外壁不致百度文库温度过低而出现结露现象。
冷冻干燥机的工作原理
冷冻干燥机的工作原理
冷冻干燥机是一种常用的干燥设备，其工作原理可以简单描述为以下几个步骤：
1. 制冷：冷冻干燥机借助制冷系统将工作室内的温度降至低于冰点的温度。通常使用的制冷剂有氨、氟利昂等。
2. 冷凝：湿润的物质（例如液体或气体）通过冷凝器的冷却表面，使其温度下降，从而使水蒸气转化为液态水。
3. 蒸发：将冷凝的物质（液态水）转化为气态水蒸气。此过程中，冷冻干燥机会提供适当的环境和条件，使水分以气态形式释放出来。
4. 吸附：将产生的水蒸气从工作室内吸附到吸附剂上。吸附剂通常是一种具有高吸湿性的材料，例如硅胶。
5. 脱附：当吸附剂吸收到饱和水分后，需进行脱附，即将吸附剂置于恒温恒湿的条件下，通过加热使水分脱离吸附剂。
6. 排水：干燥后的物质脱水排出，获得干燥的产品。
通过上述步骤的循环运行，冷冻干燥机可以将含有水分的物质进行干燥处理，将水分从物质中去除，得到保持原始形状的干燥产品。这种干燥方法适用于许多领域，包括食品、药品、化工等。
冷冻式干燥机工作原理

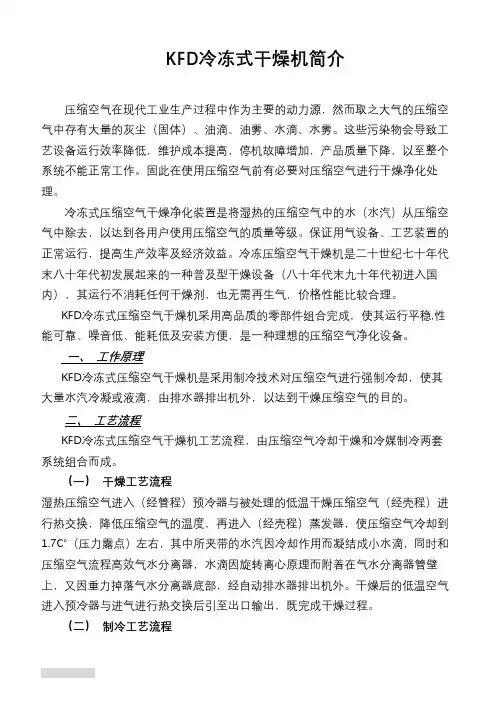

KFD冷冻式干燥机简介
压缩空气在现代工业生产过程中作为主要的动力源，然而取之大气的压缩空气中存有大量的灰尘（固体）、油滴、油雾、水滴、水雾。这些污染物会导致工艺设备运行效率降低，维护成本提高，停机故障增加，产品质量下降，以至整个系统不能正常工作。固此在使用压缩空气前有必要对压缩空气进行干燥净化处理。
冷冻式压缩空气干燥净化装置是将湿热的压缩空气中的水（水汽）从压缩空气中除去，以达到各用户使用压缩空气的质量等级。保证用气设备、工艺装置的正常运行，提高生产效率及经济效益。冷冻压缩空气干燥机是二十世纪七十年代末八十年代初发展起来的一种普及型干燥设备（八十年代末九十年代初进入国内），其运行不消耗任何干燥剂，也无需再生气，价格性能比较合理。
KFD冷冻式压缩空气干燥机采用高品质的零部件组合完成，使其运行平稳,性能可靠、噪音低、能耗低及安装方便，是一种理想的压缩空气净化设备。
一、工作原理
KFD冷冻式压缩空气干燥机是采用制冷技术对压缩空气进行强制冷却，使其大量水汽冷凝或液滴，由排水器排出机外，以达到干燥压缩空气的目的。
二、工艺流程
KFD冷冻式压缩空气干燥机工艺流程，由压缩空气冷却干燥和冷媒制冷两套系统组合而成。
（一）干燥工艺流程
湿热压缩空气进入（经管程）预冷器与被处理的低温干燥压缩空气（经壳程）进行热交换，降低压缩空气的温度，再进入（经壳程）蒸发器，使压缩空气冷却到1.7℃（压力露点）左右，其中所夹带的水汽因冷却作用而凝结成小水滴，同时和压缩空气流程高效气水分离器，水滴因旋转离心原理而附着在气水分离器管壁上，又因重力掉落气水分离器底部，经自动排水器排出机外。干燥后的低温空气进入预冷器与进气进行热交换后引至出口输出，既完成干燥过程。
冷冻式干燥机工作原理、操作事项及维护保养
冷冻式干燥机工作原理、操作事项及维护保养
1、冷冻式干燥机系统流程图
2、工作原理
※潮湿高温的压缩空气流入前置冷却器（高温型专用）散热后流入热交换器与从蒸发器排出来的冷空气进行热交换，使进入蒸发器的压缩空气的温度降低。
换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换，压缩空气中的热量被制冷剂带走，压缩空气迅速冷却，潮湿空气中的水份达到饱和温度迅速冷凝，冷凝后的水分经凝聚后形成水滴，经过独特气水分离器高速旋转，水分因离心力的作用与空气分离，分离后水从自动排水阀处排出。经降温后
的空气压力露点最低可达2℃。
降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行热交换，经热交换的冷空气因吸收了入口空气的热量提升了温度，同时压缩空气还经过冷冻系统的二次冷凝器（同行独有的设计）与高温的冷媒再次热交换使出口的温度得到充分的加热，确保出口空气管路不结露。同时充分利用了出口空气的冷源，保证了机台冷冻系统的冷凝效果，确保了机台出口空气的质量。
⑿
⑤ ④
⑾
③ ②
①
⑨
⑥
⑩
⑦
⑧
⒂
⒀
⒁
⒃
3、机台主要仪表及主要控制开关说明
机台的主要仪表由压缩机空气压力表、冷媒高压表、冷媒低压表组成；主要控制器由ON/OFF按钮开
关、冷冻系统高低保护开关、防冻开关组成。
①、空气压力表安装在仪表盘上，用于显示机台压缩空气的压力。表上由若干刻度组成，表内下方Mpa 和中Kg/CM2代表的是压力的单位值。读取压力数值时，观察表上指针对应的刻度值加上其相对的单位值即可。
②、冷媒低表安装在仪表盘上，用于显示冷冻系统的低压端的压力或温度，表上由若干刻度组成，读法与高压表相同。
冷冻压缩空气干燥机工作原理
冷冻压缩空气干燥机工作原理
冷冻式压缩空气干燥机是通过制冷技术去除压缩空气中水分的设备，其工作原理主要包括以下几个步骤：
1. **预冷却**：
- 压缩后的空气首先经过一个预冷却器，这个阶段主要是为了初步降低压缩空气的温度，通常利用环境空气或已经冷凝处理过的低温空气进行热交换。
2. **深度冷却**：
- 预冷却后的压缩空气进入蒸发器（在某些描述中也称为冷凝器），与制冷系统的制冷剂进行热交换。制冷剂在此过程中吸热蒸发，使压缩空气的温度迅速下降至接近水蒸气的露点温度（通常在3-10℃左右）。
3. **水份析出**：
- 当压缩空气温度降至露点以下时，其中所含的水分会从气态变为液态并析出，这是因为低温下空气容纳水分的能力显著降低。
4. **气水分离**：
- 冷却后带有液态水的压缩空气接着进入气水分离器，通过重力、离心力或其他分离手段将液态水与压缩空气分离。
5. **排水**：
- 分离出来的液态水积聚在分离器底部并通过自动排水阀排出系统外，确保持续有效的工作。
6. **再加热**（可选）：
- 为了避免后续输送过程中的冷凝结露现象，有时还会设置后置空气加热器或再生热交换器，将经过干燥的压缩空气适当加热到适宜的使用温度。
7. **制冷循环**：
- 制冷系统中的制冷剂在蒸发器内吸收热量后，被制冷压缩机吸入并压缩成高温高压气体，然后进入冷凝器，在冷凝器中释放热量并冷凝为液体，之后通过膨胀阀减压降温，重新回到蒸发器中继续循环，完成制冷过程。
综上所述，冷冻式压缩空气干燥机通过一系列有序的冷却和分离过程，实现了对压缩空气的有效除湿，从而提供干燥、洁净的压缩空气供工业生产和其他用途使用。
冷冻式干燥机工作原理、操作事项及维护保养
冷冻式干燥机工作原理、操作事项及维护保养
1、冷冻式干燥机系统流程图
2、工作原理 ※潮湿高温的压缩空气流入前置冷却器（高温型专用）散热后流入热交换器与从蒸发器排出来的冷空气进行热交换，使进入蒸发器的压缩空气的温度降低。
换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换，压缩空气中的热量被制冷剂带走，压缩空气迅速冷却，潮湿空气中的水份达到饱和温度迅速冷凝,冷凝后的水分经凝聚后形成水滴，经过独特气水分离器高速旋转,水分因离心力的作用与空气分离，分离后水从自动排水阀处排出。经降温后的空气压力露点最低可达2℃。
降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行热交换，经热① 压缩机 ⑨ 压力表 ⑩ 气枪 ⑧ 前置冷却器 ⑥ 气水分离器 ⑤ 储液器 ④ 蒸发器 ② 冷凝器 ③ 节流阀 ⑦ 自动排水器 ⒁ 压缩空气进口 ⒀
热气旁通阀 ⑿ 高低压保护开关 ⑾ 干燥过滤器 ⑿ ⑤ ④ ⑾ ③ ②
① ⑨ ⑥ ⑩ ⑦
⑧ ⒂ 干燥空气出口 ⒂ ⒀ ⒁ ⒃ 预冷回热器
⒃
交换的冷空气因吸收了入口空气的热量提升了温度，同时压缩空气还经过冷冻系统的二次冷凝器(同行独有的设计)与高温的冷媒再次热交换使出口的温度得到充分的加热,确保出口空气管路不结露.同时充分利用了出口空气的冷源，保证了机台冷冻系统的冷凝效果，确保了机台出口空气的质量.
3、机台主要仪表及主要控制开关说明
机台的主要仪表由压缩机空气压力表、冷媒高压表、冷媒低压表组成；主要控制器由ON/OFF按钮开关、冷冻系统高低保护开关、防冻开关组成.
①、空气压力表②、冷媒低压表
冷冻真空干燥机工作原理
冷冻真空干燥机工作原理
冷冻真空干燥机（Freeze Dryer）是一种用于将物质冷冻并在真空环境下去除水分的设备。其工作原理涉及三个主要步骤：冷冻、真空干燥和再加热。以下是冷冻真空干燥机的基本工作原理：
1. 冷冻阶段：
-首先，将待干燥的物质放置在冷冻真空干燥机的冷冻室中。
-冷冻室内含有冷冻液（通常是乙二醇或其他制冷剂）。
-利用冷凝器或制冷机，将冷冻液通入冷冻室，将物质迅速冷冻至较低的温度，通常在零下30摄氏度至零下50摄氏度之间。
2. 真空干燥阶段：
-在冷冻状态下，将冷冻室内的压力降低，建立真空环境。
-启动真空泵，将冷冻室内的空气抽除，降低压力，促使冰的升华。
-此时，水分在冷冻的状态下从物质中蒸发，并以冰的形式凝固在冷凝器上。
3. 再加热阶段：
-一旦大部分水分已经升华并凝固在冷凝器上，进入再加热阶段。
-提高冷冻室的温度，以使残余的冰和水分升华，并以蒸汽的形式从物质中脱离。
-同时，通过控制真空泵的运行，维持真空状态，使水分更容易从物质中蒸发。
通过这一系列的步骤，冷冻真空干燥机成功地将水分从物质中去除，而且由于在低温和真空环境下进行，可以最大限度地保持物质的结构和活性，适用于许多需要保持原样的生物制品、药品、食品和其他敏感物质的干燥过程。
冷冻干燥机的工作原理
冷冻干燥机的工作原理
冷冻干燥机的工作原理是将物质冷冻，并在低温下加热使其升华。具体来说，冷冻干燥机通过以下步骤实现干燥过程：
1. 冷冻：将待处理物质置于低温环境中，通常使用液氮或制冷剂进行冷冻。冷冻的目的是将物质中的水分冻结成固态，并减小物质的体积。
2. 预冷：在冷冻过程中，冷冻机会将冷凝器中的制冷剂流入到真空室中的蒸发器，使制冷剂对物质进行预冷。预冷过程中，物质的温度逐渐降低，进一步减小水的活动性。
3. 升温：冷冻干燥机通过加热系统，使蒸发器内的物质升温。在低温条件下，水分由固态直接转变成气态，即升华。加热过程中，物质固态中的水分逐渐转化为气态水蒸气，从而减小物质中的水分含量。
4. 脱水：在升温的同时，冷冻干燥机使用真空系统，将蒸发器内的压强降低，使水蒸气迅速离开物质表面。真空环境下，蒸发速度增加，水分从物质中更容易脱离，实现脱水。
5. 冷凝：通过冷凝器，将水蒸气冷却成液态水，以便于排出。冷凝器通常采用高效冷却系统，将水蒸气迅速冷却成液态。冷凝后的水通过排水装置排出。
通过以上步骤，冷冻干燥机能够将物质中的水分快速、有效地除去，使物质保持干燥状态，并延长其保存期限。冷冻干燥机
广泛应用于食品、药品、化工等领域，具有较高的干燥效率和质量保证。
冷冻式干燥机工作原理
冷冻式干燥机工作原理
冷冻式干燥机是一种常用的工业干燥设备，其工作原理是利用压缩机将湿气含量高的空气通过冷凝器冷却凝结并排除，从而达到干燥的目的。
具体工作原理如下：
1. 压缩机：冷冻式干燥机中的压缩机将空气压缩，并将温度和压力都提高。由于压缩过程会增加空气的温度，空气在进入冷凝器之前，需要通过一个后冷器降低温度。
2. 冷凝器：在冷凝器中，高温高压的压缩空气通过冷却管道，与外部的冷媒接触，导致冷媒温度升高，压缩空气被冷凝器冷却后，水分凝结成液体水，从系统中排除。
3. 膨胀阀：冷凝后的压缩空气进入膨胀阀，通过膨胀阀的作用，使热量抽取，降低温度，形成较低温的干燥空气，继续进入干燥器。
4. 干燥器：在干燥器中，干燥空气与潮湿物质进行接触传热，吸收水分，使干燥空气的相对湿度降低，进一步达到干燥的效果。
5. 装料仓：在干燥器中，潮湿物质会沉积在干燥器的下部，形成蓄热媒介。这个蓄热媒介在保持一定的温度下，帮助减少了再次进行冷凝器的工作负荷，提高了热效率。
6. 排水阀：通过排水阀，将积聚在干燥器底部的液态水排出。
通过以上工作原理，冷冻式干燥机可以将湿气含量高的空气进行干燥处理，并达到设定的干燥效果。
冷冻干燥机原理
冷冻干燥机原理
冷冻干燥机是一种常用的物质干燥设备，通过将物质先冷冻，然后在低压下使其发生升华，将水分从物质中去除，实现干燥的目的。
冷冻干燥机主要由冷冻系统、真空系统和控制系统组成。
冷冻系统是冷冻干燥机的核心部分，它包括压缩机、冷凝器、膨胀阀和蒸发器。压缩机将制冷剂压缩成高温高压气体后，经过冷凝器散热冷却，变成高温高压液体。然后通过膨胀阀进入蒸发器，压力降低，制冷剂蒸发吸热，从而降低物质温度。
真空系统用于降低干燥室的压力，使水分在低温下能够升华。真空泵通过抽取干燥室内的气体，使干燥室内形成负压环境，从而促进水分蒸发和升华。
控制系统用于控制冷冻干燥机的运行，包括温度控制、真空度控制和时间控制等。温度控制可以通过调节压缩机和蒸发器的工作状态，确保物质在适当的温度下进行冷冻。真空度控制可以通过调节真空泵的抽取速率，控制干燥室内的压力。时间控制可以根据不同物质的干燥要求，设定干燥时间。
在冷冻干燥机的运行过程中，首先将待干燥的物质放置在干燥室内，然后启动冷冻系统和真空系统。冷冻系统将物质冷冻，真空系统降低干燥室内的压力，使水分发生升华。升华的水分通过蒸发器凝结成固体，并通过真空泵抽出干燥室外。最后，通过控制系统的调节，完成干燥过程。
冷冻干燥机的原理是利用低温和真空的作用，将水分从物质中去除。这种干燥方法具有干燥速度快、干燥效果好、不破坏物质的活性和结构等优点，被广泛应用于化工、制药、食品等行业中。
冷冻式干燥机工作原理操作事项及维护保养
冷冻式干燥机工作原理操作事项及维护保养
1.工作原理：
冷冻式干燥机采用制冷剂进行制冷工作。首先，湿润物质进入冷冻式
干燥机后被送入冷冻室，经过制冷系统制冷后，湿润物质中的水分凝结成
固态，并被吸附在冷凝器表面上。然后，减压系统将冷冻室的压力降低，
以使固态水分转化为水蒸气，并通过排水系统排出。最后，预冷系统对冷
凝器进行冷却，使冷凝器重新降温，以准备下一轮干燥工作。
2.操作事项：
（1）启动：检查冷冻干燥机的各项连接是否牢固，确认制冷剂充足后，启动制冷系统。
（2）设置参数：根据干燥物料的需要，设定适当的干燥温度和压力。
（3）投料：将湿润物质均匀地放入干燥室内。
（4）排水：及时排除干燥过程中生成的冷凝水，以保持干燥效果。
（5）停机：干燥结束后，关闭制冷系统并清理干燥室内的残留物。3.维护保养：
（1）定期清理：清除制冷器、冷凝器和冷凝水管道中的灰尘、污物
等杂质，以保持制冷系统的正常运行。
（2）制冷剂检查：定期检查和更换制冷剂，确保制冷系统的正常运行。
（3）电气部件检查：定期检查电气设备及连接线路，确保其工作正常。
（4）密封性检查：检查各部件的密封性能，确保整个系统的密封性良好。
（5）定期维护：按照设备使用手册的要求，进行定期的维护保养，以延长设备的寿命。
总之，冷冻式干燥机是一种高效的物料干燥设备，通过制冷工艺实现对湿润物质的冷冻和干燥。在操作冷冻式干燥机时，需要合理设置参数并注意排水工作。维护保养方面，需要定期清理、检查制冷系统、电气设备等，并进行定期的维护。只有正确操作和及时维护保养，才能确保冷冻式干燥机的正常工作和长久使用。
冷干机使用说明书
冷干机使用说明书
一、冷冻式干燥机工作原理
冷冻式干燥机利用冷冻除湿原理，通过蒸发器强制压缩空气进行热交换，使其降温，从而将气态水和油凝结成液态，并夹带尘埃，通过自动排水器排出系统外，实现清洁的压缩空气。
改写：冷冻式干燥机通过冷冻除湿原理，强制压缩空气在蒸发器中进行热交换，从而将气态水和油凝结成液态，并通过自动排水器排出系统外，实现压缩空气的清洁。
二、冷冻式干燥机主要零部件图解
改写：冷冻式干燥机的主要零部件图解。
三、设备安装注意事项
1.冷冻式干燥机安装标准要求包括：基础水平坚固，排水
系统高度和地沟设置要考虑，无需安装地脚螺栓。
2.冷冻式干燥机需安装在环境温度高于0℃低于38℃的地方，不宜置于温度高、通风不良或尘埃多的场所。风冷式冷干机必须安装在室内，并具有通气设备以维持正常工作。风冷型冷冻式干燥机置于空压房内时，需与空压机隔热。
警告：通风不良会导致热空气通过风冷冷凝器流反复，使室温不断升高，导致设备停止运转。
3.安装时应避免管道过长、弯曲角度过多、管径过小，以
免产生压力降。设备空气进出口口上方应加装旁路阀以便检修。
改写：设备安装时需注意基础水平的坚固，排水系统的高度和地沟设置，以及避免安装在温度高、通风不良或尘埃多的场所。同时，管道长度、弯曲角度和管径也需注意，设备空气进出口口上方应加装旁路阀以便检修。
四、SLAD系列冷冻式干燥机操作方法
改写：SLAD系列冷冻式干燥机的操作方法。
五、常规控制仪表板说明
改写：常规控制仪表板的说明。
六、冷干机的启动过程
改写：冷干机启动的过程。
七、冷干机的停机过程
冷冻式干燥机工作原理操作事项及维护保养
冷冻式干燥机工作原理操作事项及维护保养冷冻式干燥机是一种常用的干燥设备，广泛应用于食品、制药、化工
等行业。它的工作原理是利用制冷剂的蒸发吸热原理将物体表面的水分蒸发，并通过制冷系统将蒸发的水分凝结成冰并分离，最终将物体表面的水
分去除，实现干燥效果。
1.初级冷却：物体进入干燥室后，首先进行初级冷却。此时，冷冻机
内部的制冷剂将物体表面温度降低到露点以下，使物体表面的水分开始凝结。
2.冷冻：初级冷却后，物体进入冷冻室，此时的温度通常为-40℃以下。在低温环境下，物体表面的水分完全凝结成冰。
3.吸附：在冷冻室中，通过真空环境和加热元件，使冰的温度升高，
将冰转变为水蒸气。吸附剂在此过程中起着重要的作用，可以吸附空气中
的水分。
4.除湿：通过循环风机，将空气中的水蒸气吸出，实现除湿效果。
操作冷冻式干燥机时需要注意以下事项：
1.操作前应核对设备各部件的工作状态，确保设备正常运行。
2.清洁物体表面，确保干燥效果。
3.控制干燥室的温度和真空度，避免过高或过低的温度对物体的影响。
4.定期清洁设备内部的各部件，移除积聚的污垢，保持设备的正常运转。
1.定期清洁设备：清洁设备内部的各部件，特别是冷凝器和吸附剂，以保证设备的正常运行。
2.检查设备的密封性：检查设备的密封圈、密封垫是否完好，避免泄漏。
3.定期更换吸附剂：吸附剂需要定期更换，以保证干燥效果和设备运行的稳定性。
4.定期检查设备的工作状态：检查制冷系统、真空系统等设备的工作状态，及时发现并修复故障。
5.预防冷凝器冻结：当设备运行一段时间后，冷凝器可能会冻结。需要及时进行除霜处理，以保证设备的正常运行。
