浙教版八年级上册科学习题课件：第4章 分组实验 研究串、并联电路的电流的特点
合集下载
浙教版八年级上册科学习题课件第4章4.5.2研究串并联电路的电压特点
记录实验数据如表一、表二所示。
夯实基础·巩固练
(1)分析可知，表一所示的实验记录与图___乙_____(填“甲” 或“乙”)相符；表二所示的实验记录与图___甲_____(填 “甲”或“乙”)相符。
夯实基础·巩固练
(2) 由 表 一 所 示 实 验 数 据 分 析 可 知 ： ___并__联__电__路__中__，__各__支__路__两__端__电__压__相__等________________ _____________________________________________。
结论具有偶然性和片面性
(5)不能；电压表的正负接线柱接反了 10 1.5；4.5；甲；乙中电压表测L2两端电压时指针会反偏
夯实基础·巩固练
1.【中考·广西】如图所示，在探究“串联电路电压的关系” 时，闭合开关S后，电压表V1的示数是2.5 V，V2的示 数是3.8 V，则电压表V3的示数是 ( D ) A．1.3 V B．2.5 V C．3.8 V D．6.3 V
7．【台州模拟】在某次电学实验中，小科按如图甲所示的电路连
接仪器，闭合开关S后，电压表V1和V2的示数如图乙所示，下 列对该电路分析不正确的是( B )
A．两表量程不同，L1和L2串联 C．两表量程相同，L1开路
B．两表量程不同，L1短路 D．两表量程相同，L2短路
整合方法·提升练
8．【中考·贵阳】实验小组完成了“探究串联电路电压规 律”的实验后，得到“电源两端电压总大于各用电器两 端电压之和”的结论，这与之前“电源两端电压等于各 用电器两端电压之和”的猜想不符。老师引导同学们 用如图甲所示的电路继续进行了深入探究：
7B
习题链接
提示：点击 进入习题
答案显示
夯实基础·巩固练
(1)分析可知，表一所示的实验记录与图___乙_____(填“甲” 或“乙”)相符；表二所示的实验记录与图___甲_____(填 “甲”或“乙”)相符。
夯实基础·巩固练
(2) 由 表 一 所 示 实 验 数 据 分 析 可 知 ： ___并__联__电__路__中__，__各__支__路__两__端__电__压__相__等________________ _____________________________________________。
结论具有偶然性和片面性
(5)不能；电压表的正负接线柱接反了 10 1.5；4.5；甲；乙中电压表测L2两端电压时指针会反偏
夯实基础·巩固练
1.【中考·广西】如图所示，在探究“串联电路电压的关系” 时，闭合开关S后，电压表V1的示数是2.5 V，V2的示 数是3.8 V，则电压表V3的示数是 ( D ) A．1.3 V B．2.5 V C．3.8 V D．6.3 V
7．【台州模拟】在某次电学实验中，小科按如图甲所示的电路连
接仪器，闭合开关S后，电压表V1和V2的示数如图乙所示，下 列对该电路分析不正确的是( B )
A．两表量程不同，L1和L2串联 C．两表量程相同，L1开路
B．两表量程不同，L1短路 D．两表量程相同，L2短路
整合方法·提升练
8．【中考·贵阳】实验小组完成了“探究串联电路电压规 律”的实验后，得到“电源两端电压总大于各用电器两 端电压之和”的结论，这与之前“电源两端电压等于各 用电器两端电压之和”的猜想不符。老师引导同学们 用如图甲所示的电路继续进行了深入探究：
7B
习题链接
提示：点击 进入习题
答案显示
八年级科学上册 第4章 电路探秘 4.7《电路分析与应用》课件(2)浙教级上册自然科学课件
I2 R2
S
I
12/7/2021
第二十六页，共四十九页。
公式
串联电路
并联电路
电流特点 电压特点 电阻特点
分压公式（串联） 分流公式（并联）
12/7/2021
I I1 I2 I I1I2
UU1U2 UU1U2
RR1R2
1 R
1 R1
1 R2
U 1 R1 U 2 R2
I1 R2 I2 R1
第二十七页，共四十九页。
可以得出(dé chū)U1、U2、U总的关系是U总＝U1＋U2 。
特点3：串联电路中的总电压等 于： 各灯两端的电压之和。
12/7/2021
第四页，共四十九页。
L1
L2
⑷灯闭，发合生开(关fāshē，ng)灯的L现1、象L是2同另时一灯不发ɡuā发n光ɡ)光，(fā 拿掉。其中一只
原因是：串联电路中只有 一条通路，电路上灯的
12/7/2021
第三十六页，共四十九页。
7.电阻之比是1:5的灯L1、L2串联在同一电路 中，则灯L1、L2两端的电压之比是多少？ 电阻之比是1:5的灯L1、L2并联在同一电路中，则 灯L1、L2两端的电压之比是多少？
8.电阻之比是1:5的灯L1、L2串联在同一电路中，则 灯L1、L2两端的电流之比是多少(duōshǎo)？ 电阻之比是1:5的灯L1、L2并联在同一电路中，则 灯L1、L2两端的电流之比是多少？
值成反比.
并联电路的分流原 大电阻通小电流,
则是:
小电阻通大电流.
12/7/2021
第二十五页，共四十九页。
例:如图，电阻 R1 =5欧，R2=15欧，干路电 流I=2安，哪个电阻通过的电流大？
浙教版B本八年级上册科学习题课件第4章4.2.2研究串并联电路电流的特点
夯实基础·巩固练
3．如图所示电路，下列分析正确的是( C ) A．只闭合S1时，L2发光、L1不发光，A2测L2电流 B．只闭合S2时，L1发光、L2不发光，A1测L1电流 C．闭合S1、S2时，L1、L2 并联，A2测L2电流 D．闭合S1、S2时，L1、L2 串联，A1、A2示数相等
夯实基础·巩固练
探究培优·拓展练
13．【中考·绥化】“智多星”学习小组对“串联电路中电流 处处相等”这个知识表示怀疑，他们认为电流流过小 灯泡，小灯泡发光了，电流应该会减小！于是他们想 通过实验来验证“串联电路中电流处处相等”这个结论 是否正确。请写出所需要的实验器材名称 _电__源__、__开__关__、__导__线__、__小__灯__泡__、__电__流__表_______________ ，
【点拨】只闭合S1时，L1发光；只闭合S2时，L1、L2均 不发光；闭合S1、S2时，L1、L2并联，A2测L2电流，所 以C正确。
夯实基础·巩固练
4．有一种节日彩灯上串联着20只小灯泡，当将其接入电 源时，电源插头处的电流为200 mA，那么通过第10 只小灯泡的电流是___2_0_0___mA；学校的干路允许通 过的最大电流是20 A，每盏日光灯的电流约为300 mA，则学校里最多可安装___6_6____盏这样的日光灯。
习题链接
提示：点击 进入习题
1C 2D 3C 6 1.2 7 并；L2断路
4
200 66
； 5
8
答案显示
0.3
9D
10 B
11
(1)A (2)不相同 (3)1.5 A；选用电流表 小量程，却按大量程读数了
习题链接
提示：点击 进入习题
答案显示
12 (1)试触 (2)图略。 (3)电流表A短路 (4)更换不同规格的灯泡

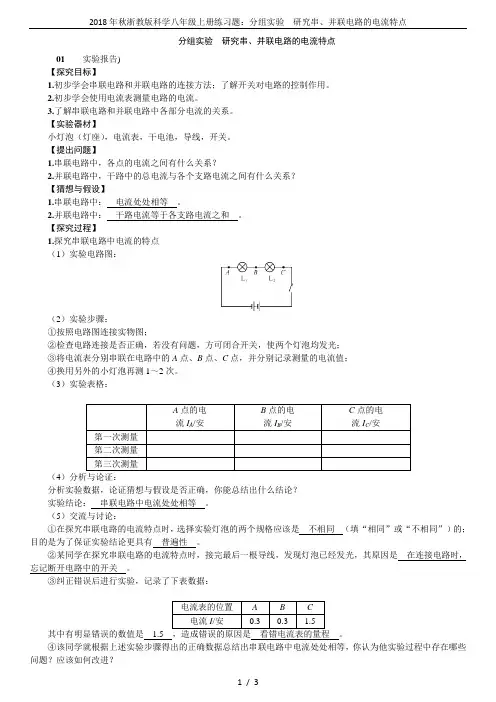

2018年秋浙教版科学八年级上册练习题：分组实验 研究串、并联电路的电流特点
分组实验研究串、并联电路的电流特点01实验报告)【探究目标】1.初步学会串联电路和并联电路的连接方法；了解开关对电路的控制作用。
2.初步学会使用电流表测量电路的电流。
3.了解串联电路和并联电路中各部分电流的关系。
【实验器材】小灯泡（灯座），电流表，干电池，导线，开关。
【提出问题】1.串联电路中，各点的电流之间有什么关系？2.并联电路中，干路中的总电流与各个支路电流之间有什么关系？【猜想与假设】1.串联电路中：电流处处相等。
2.并联电路中：干路电流等于各支路电流之和。
【探究过程】1.探究串联电路中电流的特点（1）实验电路图：（2）实验步骤：①按照电路图连接实物图；②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光；③将电流表分别串联在电路中的A点、B点、C点，并分别记录测量的电流值；④换用另外的小灯泡再测1～2次。
（3）实验表格：（4）分析与论证：分析实验数据，论证猜想与假设是否正确，你能总结出什么结论？实验结论：串联电路中电流处处相等。
（5）交流与讨论：①在探究串联电路的电流特点时，选择实验灯泡的两个规格应该是不相同（填“相同”或“不相同”）的；目的是为了保证实验结论更具有普遍性。
②某同学在探究串联电路的电流特点时，接完最后一根导线，发现灯泡已经发光，其原因是在连接电路时，忘记断开电路中的开关。
③纠正错误后进行实验，记录了下表数据：其中有明显错误的数值是 1.5，造成错误的原因是看错电流表的量程。
④该同学就根据上述实验步骤得出的正确数据总结出串联电路中电流处处相等，你认为他实验过程中存在哪些问题？应该如何改进？该同学仅凭一组实验数据得出结论会存在特殊性，不具有普遍意义；应该再次更换不同的灯泡或改变干电池的个数进行多次实验。
2.探究并联电路中电流的特点（1）实验电路图：（2）实验步骤：①按照电路图连接实物图；②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光；③在这个并联电路中，选取三个关键的点A、B、C，用电流表分别测出这三点的电流，并分别记录测量的电流值；④换用另外的小灯泡再测1～2次。
八年级科学上册 第四章 第2节 第2课时 串、并联电路电流特点课件 浙教版
1．串联电路电流特点：
(1)实验电路图：如图所示。
(2)实验步骤与现象：
①开关接在1、2、3不同位置时，闭合开关和断开
开关，两灯都同时亮灭。
②电流表接在1、2、3不同位置时，读数都相同。
(3)实验结论：
_
串联电路中，电.流处处相等，即I1＝I2＝I3
。
2．并联(bìnglián)电路电流特点： (1)实验电路图：如图所示。
2．(5分)L1和L2两只灯泡串联在某电路中，闭合开关后发现L1 很亮，L2较暗，那么( )C
A．L1中的电流较大 B．L2中的电流较大 C．L1和L2中的电流是相等的 D．由于灯的亮暗不同，故无法比较电流大小
第三页，共13页。
3．(5分)在探究串联电路电流的规律时，电路如图 所示。闭合开关，用电流表测出A、B、C三处的电流 分别为IA、IB、IC。关于它们的大小关系，正 确的是( D )
1中6电．流如表图测所量示的，是图灯甲_ 中电流_的表L1电和测流L量2强灯度_ ，L图1丙或中_L的2电电流流表强测度量的，图是乙灯 __的电流强度L2。请在图上标出所用电流表的“＋”“－”接线柱。
第十一页，共13页。
17．在如图所示的电路中，若 的读数是 0.2 A， 的读数是 0.5 A，则 的读数是 0.7A ，通过 L1 的电流是_ 0.2A 。
(1)如何研究串联电路中电流的规律？
用电流表测出串联电路中各处
的电流，然后根据电流大小得出串联
电路中电流的规律。
(2)在实验过程中，测得A、B、C各处(ɡè chǔ)的电流如下表：
A点的电流IA 0.24安
B点的电流IB 0.24安
(1)实验电路图：如图所示。
(2)实验步骤与现象：
①开关接在1、2、3不同位置时，闭合开关和断开
开关，两灯都同时亮灭。
②电流表接在1、2、3不同位置时，读数都相同。
(3)实验结论：
_
串联电路中，电.流处处相等，即I1＝I2＝I3
。
2．并联(bìnglián)电路电流特点： (1)实验电路图：如图所示。
2．(5分)L1和L2两只灯泡串联在某电路中，闭合开关后发现L1 很亮，L2较暗，那么( )C
A．L1中的电流较大 B．L2中的电流较大 C．L1和L2中的电流是相等的 D．由于灯的亮暗不同，故无法比较电流大小
第三页，共13页。
3．(5分)在探究串联电路电流的规律时，电路如图 所示。闭合开关，用电流表测出A、B、C三处的电流 分别为IA、IB、IC。关于它们的大小关系，正 确的是( D )
1中6电．流如表图测所量示的，是图灯甲_ 中电流_的表L1电和测流L量2强灯度_ ，L图1丙或中_L的2电电流流表强测度量的，图是乙灯 __的电流强度L2。请在图上标出所用电流表的“＋”“－”接线柱。
第十一页，共13页。
17．在如图所示的电路中，若 的读数是 0.2 A， 的读数是 0.5 A，则 的读数是 0.7A ，通过 L1 的电流是_ 0.2A 。
(1)如何研究串联电路中电流的规律？
用电流表测出串联电路中各处
的电流，然后根据电流大小得出串联
电路中电流的规律。
(2)在实验过程中，测得A、B、C各处(ɡè chǔ)的电流如下表：
A点的电流IA 0.24安
B点的电流IB 0.24安
八年级科学上册 第四章 第7节 电路分析与应用课件 浙教版
第八页，共14页。
一、选择题(5×5分＝25分) 10．如图电路，电源电压保持不变，闭合开关(kāiguān)，当 旅钮式变阻器触片顺时转动时( C ) A．变阻器电阻增大 B．电流表示数减小 C．小灯泡亮度增大 D．变阻器两端电压增大 11．在如图所示的电路中，电源电压保持不变，开关(kāiguān) 闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化 情况是( C ) A. 的示数变小， 的示数不变， 的示数变小 B. 的示数变大， 的示数不变， 的示数变小 C. 的示数变小， 的示数不变， 的示数变大 D. 的示数变大， 的示数变小， 的示数变大
第九页，共14页。
12．标有“2伏 0.5安”字样的小灯泡和标有“20欧 1安” 字样的滑动变阻器，连接在如图所示的电路中。已知 电源电压为6伏，电流表的量程为“0～0.6安”，电压表的量 程为“0～3伏”。闭合开关，移动滑动变阻器滑片，电流表、 电压表示数的变化范围是( A ) A．0.25～0.5 安 1～2 伏 B．0.25～0.6 安 1～2 伏 C．0.3～0.5 安 1～1.5 伏 D．0.25～0.5 安 1.5～2 伏
第十页，共14页。
13．如图所示，MN间电压恒定，R1为定值 电阻，滑动变阻器R2的最大阻值为20欧。 当滑动变阻器滑片P处于a端时，电流表示 数为0.25安；当滑片P处于ab中点(zhōnɡ diǎn)时，电 流表示数为0.40安，则MN间的电压是( D ) A．6伏 B．5伏 C．4伏 D．3伏 14．在如图所示电路中，电源电压保持不变。闭合开关S后，开关 S1由断开到闭合，下列说法正确的是( C ) A．电流表 示数变大，电流表 示数也变大 B．电流表 示数变大，电流表 示数也变小 C．电流表 示数不变，电流表 示数变大 D．电流表 示数不变，电流表 示数变小
一、选择题(5×5分＝25分) 10．如图电路，电源电压保持不变，闭合开关(kāiguān)，当 旅钮式变阻器触片顺时转动时( C ) A．变阻器电阻增大 B．电流表示数减小 C．小灯泡亮度增大 D．变阻器两端电压增大 11．在如图所示的电路中，电源电压保持不变，开关(kāiguān) 闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化 情况是( C ) A. 的示数变小， 的示数不变， 的示数变小 B. 的示数变大， 的示数不变， 的示数变小 C. 的示数变小， 的示数不变， 的示数变大 D. 的示数变大， 的示数变小， 的示数变大
第九页，共14页。
12．标有“2伏 0.5安”字样的小灯泡和标有“20欧 1安” 字样的滑动变阻器，连接在如图所示的电路中。已知 电源电压为6伏，电流表的量程为“0～0.6安”，电压表的量 程为“0～3伏”。闭合开关，移动滑动变阻器滑片，电流表、 电压表示数的变化范围是( A ) A．0.25～0.5 安 1～2 伏 B．0.25～0.6 安 1～2 伏 C．0.3～0.5 安 1～1.5 伏 D．0.25～0.5 安 1.5～2 伏
第十页，共14页。
13．如图所示，MN间电压恒定，R1为定值 电阻，滑动变阻器R2的最大阻值为20欧。 当滑动变阻器滑片P处于a端时，电流表示 数为0.25安；当滑片P处于ab中点(zhōnɡ diǎn)时，电 流表示数为0.40安，则MN间的电压是( D ) A．6伏 B．5伏 C．4伏 D．3伏 14．在如图所示电路中，电源电压保持不变。闭合开关S后，开关 S1由断开到闭合，下列说法正确的是( C ) A．电流表 示数变大，电流表 示数也变大 B．电流表 示数变大，电流表 示数也变小 C．电流表 示数不变，电流表 示数变大 D．电流表 示数不变，电流表 示数变小
