电容滤波电路,全波或桥式整流电容滤波的原理
全波整流滤波电路
二极管全波整流滤波电路
①下面分两部分介绍其工作原理，即桥式整流电路与滤波电路两部分。
首先，介绍桥式整流电路，其工作原理为如下：
电路图
图10.02（a）
在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。根据图10.02(a)的电路图可知：当正半周时二极管D1、D3导通，在负载电阻上得到正弦波的正半周。
当负半周时二极管D2、D4导通，在负载电阻上得到正弦波的负半周。
在负载电阻上正负半周经过合成，得到的是同一个方向的单向脉动电压。单相桥式整流电路的波形图见图10.02(b)。
下面介绍滤波电路的工作原理：
（1）滤波的基本概念
滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。电容器C对直流开路，对交流阻抗小，所以C应该并联在负载两端。电感器L对直流阻抗小，对交流阻抗大，因此L 应与负载串联。经过滤波电路后，既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数，改善了直流电压的质量。
（2）电容滤波电路
现以单相桥式电容滤波整流电路为例来说明。电容滤波电路如图10.06所示，在负载电阻上并联了一个滤波电容C。
若电路处于正半周，二极管D1、D3导通，变压器次端电压v2给电容器C充电。此时C相当于并联在v2上，所以输出波形同v2，是正弦形。当v2到达90°时，v2开始下降。先假设二极管关断，电容C就要以指数规律向负载ＲL放电。指数放电起始点的放电速率很大。
在刚过90°时，正弦曲线下降的速率很慢。所以刚过90°时二极管仍然导通。在超过90°后的某个点，正弦曲线下降的速率越来越快，当刚超过指数曲线起始放电速率时，二极管关断。

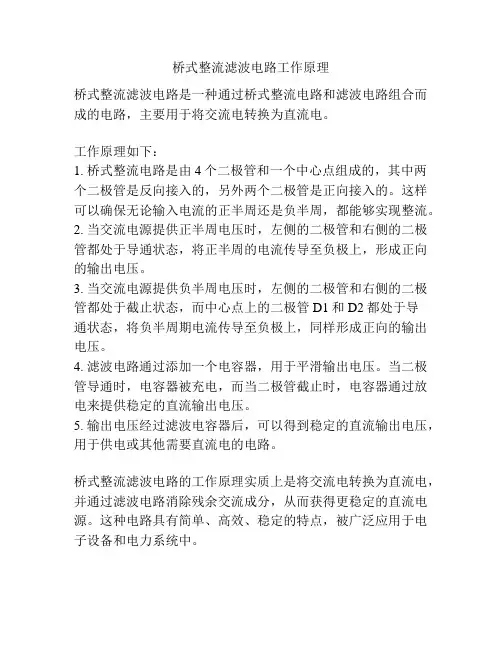

桥式整流滤波电路工作原理
桥式整流滤波电路工作原理
桥式整流滤波电路是一种通过桥式整流电路和滤波电路组合而成的电路，主要用于将交流电转换为直流电。
工作原理如下：
1. 桥式整流电路是由4个二极管和一个中心点组成的，其中两个二极管是反向接入的，另外两个二极管是正向接入的。这样可以确保无论输入电流的正半周还是负半周，都能够实现整流。
2. 当交流电源提供正半周电压时，左侧的二极管和右侧的二极管都处于导通状态，将正半周的电流传导至负极上，形成正向的输出电压。
3. 当交流电源提供负半周电压时，左侧的二极管和右侧的二极管都处于截止状态，而中心点上的二极管D1和D2都处于导
通状态，将负半周期电流传导至负极上，同样形成正向的输出电压。
4. 滤波电路通过添加一个电容器，用于平滑输出电压。当二极管导通时，电容器被充电，而当二极管截止时，电容器通过放电来提供稳定的直流输出电压。
5. 输出电压经过滤波电容器后，可以得到稳定的直流输出电压，用于供电或其他需要直流电的电路。
桥式整流滤波电路的工作原理实质上是将交流电转换为直流电，并通过滤波电路消除残余交流成分，从而获得更稳定的直流电源。这种电路具有简单、高效、稳定的特点，被广泛应用于电子设备和电力系统中。
桥式整流和滤波电路
【例l—2】
某同学在测量一个二极管的反向 电阻时，为了使表笔和二极管接触得好一些， 他用手把两端捏紧，结果发现管子的反向电 阻比较小，认为不合格，但用在电路上却工 作正常，这是什么原因? 【例l—3】 利用稳压二极管或二极管的 正向压降，是否也可以稳压?
【例l—8】
在桥式整流电容滤波电路中，若 要求输出直流电压为6V，负载电流为60 mA。 试选择合适的整流二极管和滤波电容。
u0u212v?例l2某同学在测量一个二极管的反向电阻时为了使表笔和二极管接触得好一些他用手把两端捏紧结果发现管子的反向电阻比较小认为不合格但用在电路上却工作正常这是什么原因某同学在测量一个二极管的反向电阻时为了使表笔和二极管接触得好一些他用手把两端捏紧结果发现管子的反向电阻比较小认为不合格但用在电路上却工作正常这是什么原因
图(a)中，因VZ2首先达到稳 压值5 V，因此，电路的稳 压值即为5 V。 值得指出的是，稳压二极 管并联，通常起作用的只有 一个，所以除在特殊情况下， 稳压二极管都不并联使用。
图(b)中，VZ2工作在反向击穿 区5 V，而VZ1正向导通，它的 正向导通电压为0.7 V，两只稳 压二极管串联，故电路的稳定 电压为(5+0.7)V=5.7 V。
电源的整流滤波原理图详解(五种滤波整流电路)
电源的整流滤波原理图详解（五种滤波整流电路）五种滤波整流电路介绍
一、有源滤波电路
为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。常见的RC有源滤波电路如图Z0716所示，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。该电路的优点是：
1．滤波电阻Rb接于晶体管的基极回路，兼作偏置电阻，由于流过Rb的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十kΩ），既使纹波得以较大的降落，又不使直流损失太大。
2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。如图中接于基极的电容C2折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因ie=（1+β）ib之故）。
3．由于负载凡接于晶体管的射极，故RL上的直流输出电压UE≈UB，即基本上同RC 无源滤波输出直流电压相等。
这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。
二、复式滤波电路
复式滤波电路常用的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所示。它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。
图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。对直流分量而言，C2可视为开路，RL 上的输出直流电压为：

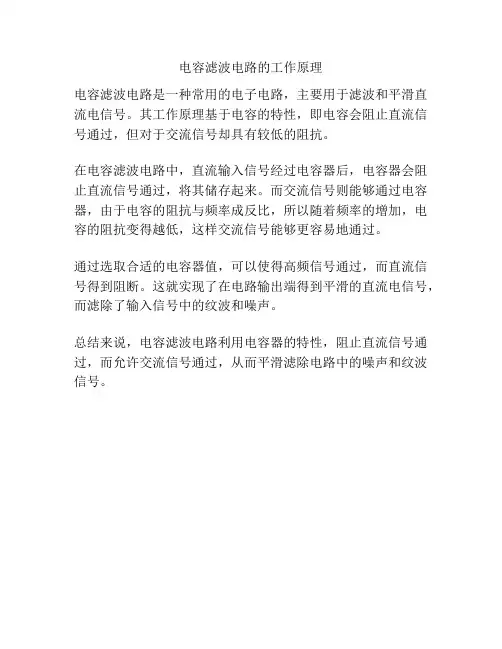

电容滤波原理
电容滤波原理
滤波电容的作用简单讲是使滤波后输出的电压为稳定的直流电压，其工作原理是整流电压高于电容电压时电容充电，当整流电压低于电容电压时电容放电，在充放电的过程中，使输出电压基本稳定。
滤波电容容量大，因此一般采用电解电容，在接线时要注意电解电容的正、负极。电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。
★当u2为正半周并且数值大于电容两端电压uC时，二极管D1和D3管导通，D2和D4管截止，电流一路流经负载电阻RL，另一路对电容C充电。当uC>u2，导致D1和D3管反向偏置而截止，电容通过负载电阻RL放电，uC按指数规律缓慢下降。
★当u2为负半周幅值变化到恰好大于uC时，D2和D4因加正向电压变为导通状态，u2再次对C充电，uC上升到u2的峰值后又开始下降；下降到一定数值时D2和D4变为截止，C 对RL放电，uC按指数规律下降；放电到一定数值时D1和D3变为导通，重复上述过程。RL、C对充放电的影响
电容充电时间常数为rDC，因为二极管的rD很小，所以充电时间常数小，充电速度快；RLC为放电时间常数，因为RL较大，放电时间常数远大于充电时间常数，因此，滤波效果取决于放电时间常数。
电容C愈大，负载电阻RL愈大，滤波后输出电压愈平滑，并且其平均值愈大，如图所示。
整流电路是将交流电变成直流电的一种电路，但其输出的直流电的脉动成分较大，而一般电子设备所需直流电源的脉动系数要求小于0．01．故整流输出的电压必须采取一定的措施．尽量降低输出电压中的脉动成分，同时要尽量保存输出电压中的直流成分，使输出电压接近于较理想的直流电，这样的电路就是直流电源中的滤波电路。
桥式整流和滤波电路
（一）电容滤波器 1．电路
特点：输出端一较大容量的电 解电容器与负载并联。
2.原理:利用电容对电压的充放电作
用使输出电压趋于平滑。
3.应用场合：该形式电路多用于小 功率电源电路中。
工作原理分析： 1.设接通电源的瞬 间(t=0)，电容两端 电压uc=0; 2.当u2由零上升时， VD1、VD3导通，向 电 容C充电，同时 向负载RL提供电流; 由于充电回路的电 阻很小，使uc与u2 同步变化; 3.当 u2到最大值时， 在a点，uc随u2达到 峰值，如图 6．1．5(b)中的a点。
【例l—4】
在图1—3所示电路中，发光二极 管导通电压U。=1.5 v，正向电流在5～l5 mA 时才能正常工作。试问：(1)开关S在什么位 置时发光二极管才能发光? (2)R的取值范围 是多少?
【例l-5】
VZ1和VZ2为两只稳压二极管，稳 压值分别为6.5 V和5 V。求图1—4所示电路 的稳压值。
图1.2.4 桥式整流电路工作过程
由波形图1.2.5可见，v2一周期内，两组整流二极管轮流导 通产生的单方向电流i1 和i2叠加形成了iL。于是负载得到全波 脉动直流电压vL。
3．负载和整流二极管上的电压和电流 （1）负载电压VL （2）负载电流IL
VL 0.9V2
（1.2.9）
V L 0.9V 2 IL RL R L （1.2.10）
桥式整流滤波电路工作原理
桥式整流滤波电路工作原理
桥式整流滤波电路是一种常见的电路，广泛应用在电子设备和电源系统中。它的作用是将交流电信号转换为直流电信号，并减小输出信号中的纹波（即交流成分的残余）。本文将详细介绍桥式整流滤波电路的工作原理。
1. 整流原理
桥式整流电路是通过四个二极管组成的桥式整流电路，其中两个二极管位于交流输入端，另外两个二极管位于直流输出端。当交流电源线上的电压为正时，D1和D4导通，电流通过它们流向输出。与此同时，D2和D3不导通。当交流电源线上的电压为负时，D2和D3导通，电流通过它们流向输出，而D1和D4不导通。通过这样的工作原理，桥式整流电路实现了将交流输入电压转换为具有相同极性的直流输出电压。
2. 滤波原理
虽然桥式整流电路可以将交流电信号转换为直流电信号，但输出的直流电信号仍然存在着交流成分，称为纹波。为了减小纹波，需要加入滤波电路。常用的滤波电路有电容滤波电路和电感滤波电路。
2.1 电容滤波电路工作原理
电容滤波电路采用电容器作为滤波元件。当交流电信号经过整流电路后，电容器会储存电荷并释放电流。在整个工作周期内，电容器会随着整流电流的变化进行充电和放电。这样，当电容器充电时，可以弥补整流电路输出波形的低点，而在放电时，可以弥补波形的高点，从而减小纹波幅度，实现滤波效果。
2.2 电感滤波电路工作原理
电感滤波电路采用电感器作为滤波元件。电感器具有阻抗，其阻抗随着交流电频率的改变而变化。在桥式整流滤波电路中，交流电压经过整流后，电感器会阻挡
住交流电压的变化，只允许直流电压流过，从而起到滤波的作用。电感滤波电路具有对低频信号具有很好的滤波效果的特点。
桥式整流滤波电路原理
桥式整流滤波电路原理
桥式整流滤波电路是一种常用的电路，用于将交流电信号转换为直流电信号，并通过滤波电路去除信号中的高频噪音。
其原理是通过四个二极管构成一个桥式整流电路，将交流电输入的两相信号分别连接到桥路的两个交流输入端，在输出端连接负载。当输入信号的正半周时，D1和D3导通，D2和D4
截止，电流从交流输入端1流向输出端，得到正向整流输出。当输入信号的负半周时，D2和D4导通，D1和D3截止，电
流从交流输入端2流向输出端，得到反向整流输出。这样，桥式整流电路既能实现正向整流输出，也能实现反向整流输出。
为了进一步去除交流信号中的高频噪音，需要在桥式整流电路的输出端连接一个滤波电路。滤波电路通常由电容器和电感器组成。电容器能够将交流信号中的高频成分通过电容效应滤除，只留下直流信号。而电感器则具有阻抗对高频信号具有较大的阻抗，从而能够进一步滤除高频噪音。因此，在滤波电路中，电容器和电感器的串联能够有效去除交流信号中的高频噪音。
通过桥式整流滤波电路，我们可以将交流电信号转换为直流电信号，并去除其中的高频噪音，得到一个平稳的直流输出信号。这种电路在电子设备中广泛应用，用于提供稳定的直流电源。
电容在电路中的作用及电容滤波原理
电容在电路中的作用及电容滤波原理
电容在电路中的作用及电容滤波原理
电容器在电子电路中几乎是不可缺少的储能元件，它具有隔
断直流、连通交流、阻挠低频的特性。广泛应用在耦合、隔直、
旁路、滤波、调谐、能量转换和自动控制等电路中。熟悉电容器
在不同电路中的名称意义，有助于我们读懂电子电路图。
1、滤波电容：接在直流电源的正、负极之间，以滤除直流
电源中不需要的交流成份，使直流电变平滑。普通采用大容量
的电解电容器或者钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。
2、去耦电容：战釉诜糯蟮缏返牡缭凑、负极之间，防止由
于电源内阻形成的正反馈而引起的寄生震荡。
3、耦合电容：接在交流信号处理电路中，用于连接信号源
和信号处理电路或者作两放大器的级间连接，用以隔断直流，让
交流信号或者脉冲信号通过，使先后级放大电路的直流工作点互不影响。
4、旁路电容：接在交、直流信号的电路中，将电容并接在
电阻两端或者由电路的某点跨接到公共电位上，为交流信号或者脉冲信号设置一条通路，避免交流信号成份因通过电阻产生压降衰减。
5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择
振荡频率的作用。6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，漳芟灾地提高低频端的振荡频率。
是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。
7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。
整流滤波电路桥式整流滤波电路
整流滤波电路桥式整流滤波电路
一：[整流滤波电路]几种滤波整流电路的介绍总结（一）
一、有源滤波电路
为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。常见的RC有源滤波电路如图Z0716所示，它实质上是由
C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。该电路的优点是：
1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十k Ω），既使纹波得以较大的降落，又不使直流损失太大。
2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因ie = （1+ β ）ib之故）。
3．由于负载凡接于晶体管的射极，故RL上的直流输出电压
UE≈UB，即基本上同RC无源滤波输出直流电压相等。
这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。
二、复式滤波电路
复式滤波电路常用的有LCГ型、LCπ型和RCπ 型3种形式，如图
Z0715所示。它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。
图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。对直流分量而言，C2 可视为开路，RL上的输出直流电压为：
四种常见滤波电路,一网打尽
四种常见滤波电路，一网打
尽
有源滤波电路
为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R
的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。常见的RC有源滤波电路如图Z0716所示。
它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。该电路的优点是：
1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于
流过Rb 的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取
较大的值（一般为几十k Ω），既使纹波得以较大的降落，又不使直流损失太大。
2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电
容的滤波效果（因 ie = （1+ β）ib之故）。
3．由于负载凡接于晶体管的射极，故 RL上的直流输出电压UE
≈UB，即基本上同RC无源滤波输出直流电压相等。
这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。
复式滤波电路
复式滤波电路常用的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所示。它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。
图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。对直流分量而言，C2 可视为开路，RL上的输出直流电压为：
电容滤波电路、电感滤波电路原理分析
电容滤波电路、电感滤波电路原理分析
整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量
半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。(T为整流输出的直流脉动电压的周期。)
电阻滤波电路
RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。如图1(B)RC滤波电路。若用S表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R)S。
由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。这种电路一般用于负载电流比较小的场合.
桥式整流电路原理;电感滤波原理;电容滤波原理
桥式整流电路原理;电感滤波原理;电容滤波原理
桥式整流电路原理
桥式整流电路如图1所示，图中B为电源变压器，它的作用是将交流电网电压e1变成整流电路要求的交流电压，RL是要求直流供电的负载电阻，四只整流二极管D1～D4接成电桥的形式，故有桥式整流电路之称。
图１
桥式整流电路的工作原理可分析如下。为简单起见，二极管用理想模型来处理，即正向导通电阻为零，反向电阻为无穷大。
在e2的正半周，电流从变压器副边线圈的上端流出，只能经过二极管D1流向RL，再由二极管D3流回变压器，所以D1、D3正向导通，D2、D4反偏截止。在负载上产生一个极性为上正下负的输出电压。其电流通路可用图1（a）中虚线箭头表示。
在e2的负半周，其极性与图示相反，电流从变压器副边线圈的下端流出，只能经过二极
管D2流向RL，再由二极管D4流回变压器，所以D1、D3反偏截止，D2、D4正向导通。电流流过RL时产生的电压极性仍是上正下负，与正半周时相同。其电流通路如图1（b）
中虚线箭头所示。
综上所述，桥式整流电路巧妙地利用了二极管的单向导电性，将四个二极管分为两组，根
据变压器副边电压的极性分别导通，将变压器副边电压的正极性端与负载电阻的上端相连，负极性端与负载电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。
图２
根据上述分析，可得桥式整流电路的工作波形如图2。由图可见，通过负载RL的电流iL
以及电压uL的波形都是单方向的全波脉动波形。
桥式整流电路的优点是输出电压高，纹波电压较小，管子所承受的最大反向电压较低，同
时因电源变压器在正、负半周内都有电流供给负载，电源变压器得到了充分的利用，效率
总结桥式整流 电容滤波电路的特点
总结桥式整流电容滤波电路的特点
桥式整流电路是一种常见的电源电路，它可以将交流电转换为直流电，而电容滤波电路则是用来平滑直流电信号的重要组成部分。在实际应用中，桥式整流电路与电容滤波电路常常结合使用，以满足对电源稳定性和纹波电压的要求。本文将就桥式整流电路与电容滤波电路的特点进行总结，以便更好地理解和应用这一电路组合。
首先，桥式整流电路的特点是能够实现全波整流。它通过四个二极管的配合，可以将输入的交流电信号转换为单向的脉动直流电信号。相比于半波整流电路，桥式整流电路的输出电压波形更加平滑，纹波电压更小，输出效果更好。
其次，桥式整流电路的输入电压范围广。由于桥式整流电路的四个二极管可以灵活地组合，因此可以适应不同输入电压的要求。这使得桥式整流电路在实际应用中具有更大的灵活性和适用性。
另外，电容滤波电路的特点是能够平滑直流电信号。在桥式整流电路输出的脉动直流电信号经过电容滤波电路后，可以得到更加稳定和平滑的直流电信号。这对于一些对电源稳定性要求较高的场合，如电子设备的电源供应，具有非常重要的意义。
此外，电容滤波电路还可以起到去除高频噪声的作用。在实际电路中，由于各种因素的影响，输出的直流电信号往往会伴随着一些高频噪声。通过合理设计电容滤波电路，可以有效地去除这些高频噪声，提高电路的抗干扰能力。
综上所述，桥式整流电路与电容滤波电路结合使用具有全波整流、输入电压范围广、平滑直流电信号和去除高频噪声等特点。这使得它在各种电源供应和电子设备中得到广泛应用。同时，对于工程师和电子爱好者来说，深入理解桥式整流电路与电容滤波电路的特点，可以为他们在实际设计和应用中提供更多的选择和灵感。希望本文的总结能够对读者有所帮助。
电容在电路中的作用及电容滤波原理
电容在电路中的作用及电容滤波原理
电容在电路中的作用及电容滤波原理
电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。
1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。一般采用大容量的电解电容器或钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。
2、去耦电容：战釉诜糯蟮缏返牡缭凑、负极之间，防止由于电源内阻形成的正反馈而引起的寄生震荡。
3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。
4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。
5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择
振荡频率的作用。6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，漳芟灾地提高低频端的振荡频率。
是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。
7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。
桥式整流及滤波电路讲解
Uo=0.9U 缺点是电感铁芯笨重，体积大，易引起电磁干扰。
3.3 复合滤波电路
单独使用电容或电感构成的滤波电路，滤波效 果不够理想，为了满足较高的滤波要求常采用电容 和电感组成的LC、CLC-型等复合滤波电路。
L
L
C+
C+
C+
这两种滤波电路适用于负载电流较大， 要求输出电压脉动较小的场合。
在负载较轻时，常采用电阻代替笨重的电感， 构成CRC-型滤波电路，同样可以获得脉动很小的 输出电压。但电阻对交、直流均有压降和功率损耗， 所以只适用于负载电流较小的场合。
1 ID 2 Io U DRM 2U
3. 滤波电路
交流电压经整流后输出的是单向脉动的直流电压，其 中既含有直流成份又含有交流成份。滤波电路的作用是利 用电容元件两端电压不能跃变或电感元件中电流不能跃变 的特性, 将电容元件与负载并联或将电感元件与负载串联， 滤掉整流输出电压中的交流成份，保留其直流成份，达到 输出电压平滑的目的。
C充电
D截止
=RLC。
C放电
～ Tr
uo
a
D4
D1
io
bu单电相 路D—桥3 —式电UD容o 2滤C(1波+.1u整~CR1流L.2)uUouo
带电容滤波时， uo的
O
脉动大为减小，其平均值
Uo增大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容滤波电路,全波或桥式整流电容滤波的原理
滤波电路
整流电路虽然可将交流电变成直流电，但其脉动成分较大，在一些要求直流电平滑的场合是不适用的，需加上滤波电路，以减小整流后直流电中的脉动成分。
一般直流电中的脉动成分的大小用脉动系数来表示：
脉动系数（S）＝
GS0712
例如，全波整流输出电压uL可用付氏级数展开为：
其中基波最大值为0.6U2，直流分量（平均值）为0.9 U2，故脉动系数S≈0.67。同理可求得半波整流输出电压的脉动系数为S＝1.57，可见其脉动系数是比较大的。一般电子设备所需直流电源的脉动系数小于0.01，故整流
