锚索框架梁护坡防护施工作业指导书1.适用范围适用于XX铁路5标路基工程锚索框架梁护坡防护施工。

2.作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。

制定施工安全保证措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。

2.2外业技术准备检查开挖面情况,包括开挖面地质情况,开挖面坡度等。

当工点为极软岩、风化岩及处于腐蚀性环境时采用压力分散性锚索,锚索材料应进行进场试验检测。

3.技术要求3.1当坡面为强度高且较完整的硬质岩时,设锚墩锚固;为强风化硬质岩或加固边坡高度变化较大时,设纵向锚梁;为土质或者软岩时,设纵向锚梁或者框架梁。

3.2锚孔孔位准确放在坡面上,孔位误差不得超过±0.1m;锚孔斜度(倾角)误差不得超过1%,实际钻孔深度要比设计深0.1m。

3.3钻孔必须采用风动钻进,钻孔完成后用高压风清孔,严禁水冲钻进,严禁用高压水冲清孔。

3.4锚孔直径115mm(或130mm),锚索采用n(n不小于3)高强度低松弛的预应力钢绞线(Φ=15.2mm)制作。

钢绞线长度为锚固段+自由段+1.5m外露张拉段。

4.施工程序与工艺流程4.1 施工程序施工程序为:施工准备→搭设脚手架→测量放线→锚索施工→开挖框架槽→钢筋绑扎→模板安装→混凝土浇注→框架内客土植草。

4.2 工艺流程图1 工艺流程图5.施工要求5.1施工准备施工前,先将路堑边坡挖至边坡平台处,按设计刷好边坡,形成工作面。

使用测量仪器准确将孔位放出,并经检验合格后方可进行施工。

施工前先将桩位引测到不易破坏的地方,做好护桩。

根据所施放好的桩位,平整场地,并在边坡侧挖好截水沟。

严格检查空压机、提升机的性能,提升所用钢丝绳断丝率不得超过5%,否则不得用于施工。

严格按标准化工地的要求架设临时用电,做到“一机、一闸、一箱、一漏”。

锚索格构梁边坡防护施工方案

锚索格构梁边坡防护施工方案

延安市小砭沟安置小区滑坡治理工程锚索格构护坡专项施工方案编制:审核:审批:二O一六年五月目录一、编制依据 (2)二、工程概况 (2)三、进度计划 (3)四、施工方法 (3)1、锚索格构梁施工工艺 (3)2、锚索孔成孔施工 (4)3、锚索制作及安装 (7)4、注浆 (8)5、钢筋混凝土格构梁施工 (9)6、锚索张拉与锁定 (10)7、封锚 (11)五、资源配备 (11)1、劳动力安排 (11)2、机械安排 (11)六、质量保证措施 (12)七、安全保证措施 (13)八、环境保护及文明施工保证措施 (13)一、编制依据1、延安市小砭沟安置房滑坡治理工程施工设计图及相关资料;2、现场勘察资料;3、《建筑边坡工程技术规范》GB50330~2013;4、《岩土锚杆(索)技术规程》CECS 22-2005;5、《施工现场临时用电安全规范》JGJ46—2005;6、《混凝土结构工程施工及验收规范》(GB50204-2002)。

二、工程概况按照总设计说明,本工程边坡防护设计包括有锚拉式抗滑桩、混凝土拱形骨架护坡、锚索格构梁骨架护坡,混凝土格构梁骨架护坡。

其中H1025—H995之间边坡采用锚索格构梁支护,锚索采用3束3股公称直径15.2mm、材料极限抗拉强度为1860MPa钢绞线,锚索间距3×3m,钻孔孔径120mm,锚索封头采用C30砼浇筑,锚索断头保护层厚度不小于35mm;格构梁采用钢筋混凝土,尺寸为400×400mm,中心线间距3×3m,混凝土标号C30,保护层厚度不小于35mm;三、进度计划本工程锚索格构梁边坡防护施工进度根据边坡土石方开挖进度确定,与边坡土石方、其他支护结构穿插进行施工。

计划工期为2016年06月01日至2016年12月30日。

四、施工方法1、锚索格构梁施工工艺锚索格构梁施工工艺流程图2、锚索孔成孔施工⑴坡面修整锚索施工前,首先用人工及时按照从上而下分层修坡即开挖一级,防护一级。

边坡锚索框格梁施工方案

边坡锚索框格梁施工方案

边坡锚索框格梁施工方案1. 引言边坡工程是土木工程中非常重要的一个环节,它涉及到锚索框格梁的施工方案。

本文档旨在介绍边坡锚索框格梁的施工方案,包括施工前的准备工作、施工过程的步骤和注意事项等。

2. 施工前准备工作在进行边坡锚索框格梁的施工前,需要进行以下准备工作:2.1 材料和设备准备•钢筋和钢索:根据设计要求准备所需的钢筋和钢索。

•模板:根据设计要求准备合适的模板。

•混凝土:准备所需的混凝土,并进行质量检测。

•工具:准备相关施工工具,如钢筋切割机、钢筋焊接机等。

2.2 施工方案设计根据实际情况和设计要求,制定边坡锚索框格梁的施工方案,包括施工步骤、工期安排等。

2.3 环境调查在施工前,需要进行环境调查,包括土质、地貌等情况的了解,以便合理安排施工工艺和采取相应的防护措施。

3. 施工步骤边坡锚索框格梁的施工主要包括以下步骤:3.1 打桩根据设计要求,在边坡的合适位置进行打桩,打桩的目的是为了固定桩基。

3.2 搭设模板根据设计要求,搭设合适的模板,用于浇注混凝土。

3.3 钢筋焊接和安装根据设计要求,在模板上焊接和安装钢筋。

3.4 浇筑混凝土在钢筋安装完毕后,进行混凝土的浇筑。

在浇筑过程中,需要注意控制混凝土的流动性和均匀性。

3.5 养护在混凝土浇筑完毕后,进行一定时间的养护,以确保混凝土的强度和稳定性。

4. 施工注意事项在边坡锚索框格梁的施工过程中,需要注意以下事项:4.1 安全防护在施工过程中,要严格遵守安全操作规程,佩戴必要的安全防护用具,确保施工人员的安全。

4.2 施工质量控制在施工过程中,应严格按照设计要求和施工方案进行操作,确保施工质量。

4.3 环境保护在施工过程中,要注意环境保护,做好施工现场的清理和垃圾处理工作。

4.4 施工监督在施工过程中,要进行施工监督,及时发现和解决施工中的问题,确保施工进度和质量。

5. 总结通过本文档的介绍,我们了解了边坡锚索框格梁的施工方案。

在施工前需要做好准备工作,包括材料和设备准备、施工方案设计和环境调查等。

锚索框架边坡防护专项施工方案

锚索框架边坡防护专项施工方案

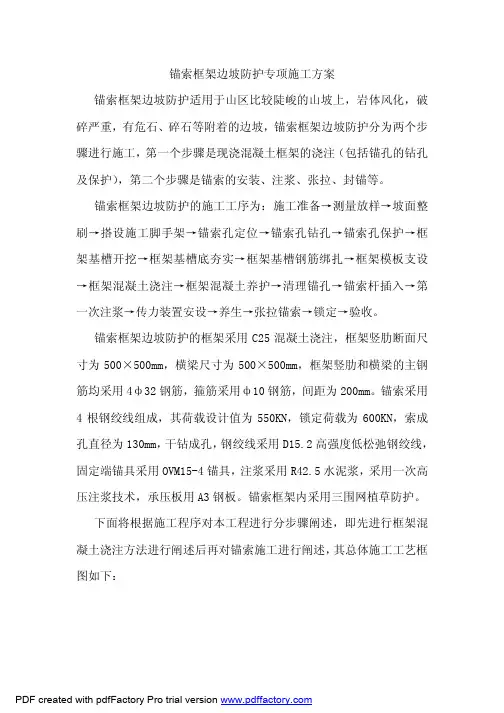

锚索框架边坡防护专项施工方案锚索框架边坡防护适用于山区比较陡峻的山坡上,岩体风化,破碎严重,有危石、碎石等附着的边坡,锚索框架边坡防护分为两个步骤进行施工,第一个步骤是现浇混凝土框架的浇注(包括锚孔的钻孔及保护),第二个步骤是锚索的安装、注浆、张拉、封锚等。

锚索框架边坡防护的施工工序为:施工准备→测量放样→坡面整刷→搭设施工脚手架→锚索孔定位→锚索孔钻孔→锚索孔保护→框架基槽开挖→框架基槽底夯实→框架基槽钢筋绑扎→框架模板支设→框架混凝土浇注→框架混凝土养护→清理锚孔→锚索杆插入→第一次注浆→传力装置安设→养生→张拉锚索→锁定→验收。

锚索框架边坡防护的框架采用C25混凝土浇注,框架竖肋断面尺寸为500×500mm,横梁尺寸为500×500mm,框架竖肋和横梁的主钢筋均采用4ф32钢筋,箍筋采用ф10钢筋,间距为200mm。

锚索采用4根钢绞线组成,其荷载设计值为550KN,锁定荷载为600KN,索成孔直径为130mm,干钻成孔,钢绞线采用D15.2高强度低松弛钢绞线,固定端锚具采用OVM15-4锚具,注浆采用R42.5水泥浆,采用一次高压注浆技术,承压板用A3钢板。

锚索框架内采用三围网植草防护。

下面将根据施工程序对本工程进行分步骤阐述,即先进行框架混凝土浇注方法进行阐述后再对锚索施工进行阐述,其总体施工工艺框图如下:锚索杆体制作 施工准备、测量放样 边坡整刷 锚孔定位 脚手架搭设 开挖框架基槽 锚孔钻孔 锚孔保护 框架基槽夯实 框架钢筋绑扎、模板支设、混凝土浇注 混凝土养生 锚索杆体插入 一次注浆 尺寸检查 锚索杆体尺寸及组装检查 传力装置安设 养 生 试件强度确认 张 拉 锁 定 三围网植草验 收锁定荷载确认一、锚索框架防护中的框架结构施工本工程框架采用C25混凝土现浇,框架竖梁及横梁尺寸均为500mm×500mm,主筋采用4ф32钢筋,框架施工工序为:施工准备→整刷边坡→测量放样→搭设脚手架→钻孔定位→开挖框架基槽→框架基槽钢筋绑扎→框架模板安装→框架混凝土浇注及养生→验收。
