04-SDH新协议二纤四纤复用段倒换事件分析
SDH保护专题
故障时：
如B、C间的光缆被切断。 AC业务：在C节点由于来自S1光 纤的AC信号：ABC丢失，所 以倒换开关转向P1光纤，接收信 号：ADC 同理，在节点A接收从P2光纤来的 CA业务信号： CDA 。 双向通道保护环与单向通道保护环 无多大区别。
P1
A B C S2
. 网孔型网－－－常用于长途网
网络中的任何二个节点都能直接相连。 它能为二点间的通信提供多种路由可选，因而网络的可 靠性高；但结构复杂、冗余度高、有效性降低、成本较高。
SDH传送网 (五）
线形：
星形：
树形：
SDH传送网 (六）
环形：
网孔形：
SDH传送网
1、网络的拓扑结构泛指网络的形状。是网络节点和传输线路的几何 排列，它反映了物理上的连接性。
正常时：
信号AC在发端同时馈入S1与P1光 纤（双发），沿二条路径到达C站： S1：ABC， P1：ADC。 收端选收，一般选S1：ABC
D
S2
同理，业务信号CA： S2：CB A ； P2：C D A。 收端择优选用，一般选 S2： CBA。
P2
CA发
AC收
SDH传送网 (十七）
SDH传送网 (二十六）
CA收 AC发
S1 P1 S2 P2
正常时： 利用S1与S2光纤传送业务。 业务信号AC在发端A馈入S1光纤 ，沿顺时针方向到达C站： ABC。 同理，业务信号CA在发端C馈入 S2光纤，沿逆时针方向到达A站 ：CBA。
A D C B
CA发
AC收
P1与P2光纤可传送额外业务。
链网复用段1：1保护
复用段1：1保护与复用段1+1保护不同，业 务信号并不总是同时跨接在工作通路和保 护通路上的，所以还可以在保护通路上开 通低优先级的额外业务。 当工作通路发生故障时，保护通路将丢掉 额外业务，根据APS协议，通过跨接和切换 的操作，完成业务信号的保护。 正常工作时，1：1相当于2+0。

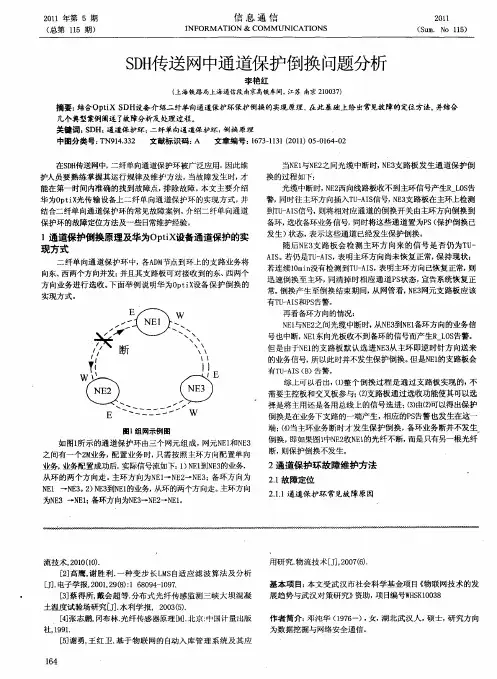

SDH传送网中通道保护倒换问题分析
流 技 术，００１） ２ １（ ． ０ ［］ ２ 高鹰 ， 胜 利 ． 谢 一种 变 步 长 Ｌ Ｓ Ｍ 自适 应 滤 波 算 法 及 分 析 ［］电子 学 报，０ １２ （）１６ ０４ １９． Ｊ 研 究 ． 流 技 术 ［］２０ （） 物 Ｊ，０ ７６．
务 除Ｎ ３ 外 全 阻 。 房 维护 人员通 过 网管发 现 没有任 何告 警 、 Ｅ站 机 性 能 数 据 ； Ｅ 站 业务 正常， 无 法 用 网管登 录 。 Ｎ３ 但 （） 障分 析。 ３故 因光 缆断 裂前 ， 道保 护倒 换 正常， 业务正 通 且 常； 而重 新熔 接 光缆 后出现 这样 奇 怪的现 象— — 没 有任何告警 ， 业 务中断 ， Ｅ 站无 法 登录 ， 且Ｎ ３ 因此很 有可 能是 光缆 熔 接错
２通 道保 护环故 障维护方 法
２１ ．故障定位
２１ 通道保 护环 常见故障原因 ．１ ．
从环 的两个方 向走 。 主环方向为Ｎ １ Ｅ 一Ｎ ３ 备环方 向为 Ｅ 一Ｎ ２ Ｅ ； Ｎ １ －Ｎ ３ ２ Ｎ ３ ｔＥ 的业务， Ｅ Ｅ 。 ） Ｅ ￣Ｎ Ｉ Ｊ 从环的两个方向走 。 主环方向 为Ｎ ３ －Ｎ １ 各环 方 向为Ｎ ３ Ｅ 一Ｎ ｌ Ｅ ．Ｅ； ＇ Ｅ一Ｎ ２ Ｅ。
复用段保换倒换之保护倒换原理专题-B
复用段保换倒换之保护倒换原理专题华为技术有限公司版权所有侵权必究复用段保换倒换之保护倒换原理专题文档密级：内部公开修订记录复用段保换倒换之保护倒换原理专题文档密级：内部公开目录1基本概念及原理 (7)1.1二纤双向0：1复用段共享保护环 (7)1.2二纤单向1:1复用段保护环（专用环） (9)1.3线性复用段保护 (9)2OptiX 复用段保护原理 (10)2.1OptiX 复用段保护遵循的标准 (10)2.2OptiX 复用段倒换的实现 (10)2.3OptiX复用段控制器的状态迁移 (12)2.4OptiX 复用段倒换的方式 (12)2.5OptiX 二纤双向复用段共享保护环 (13)2.6OptiX 二纤双向复用段倒换过程 (14)2.7OptiX 二纤单向复用段保护环 (15)2.81+1链形保护和1：1点到点保护 (16)2.8.11+1链形保护 (16)2.8.21：1点到点保护特点 (16)3线性复用段保护倒换原理 (17)3.1总体介绍 (17)3.2保护倒换的实现 (17)3.2.1倒换条件 (17)3.2.2倒换过程 (18)3.3线性复用段特性说明 (20)3.3.1非恢复式的处理 (20)3.3.2外部命令备到主倒换的处理 (21)3.3.3保护锁定与保护断纤（SF_P） (21)3.3.4WTR时间设置 (21)3.3.5关于WTR的人工清除 (21)3.3.6关于外部命令的执行 (21)3.3.7关于外部命令的清除 (22)3.3.8关于复用段倒换告警 (22)3.3.91＋1单端方式下发送K字节 (22)3.3.10关于K1K2失配 (22)3.3.11关于K2失配 (22)3.3.12SD和SF延迟4秒的处理 (23)复用段保换倒换之保护倒换原理专题文档密级：内部公开3.3.13关于倒换事件自动上报 (23)4二纤双向复用段环保护倒换过程分析 (23)4.1组网配置情况 (23)4.2典型保护倒换事件 (23)4.2.1断纤保护倒换事件 (23)4.2.2光纤恢复保护倒换事件 (24)4.2.3交叉板工作页面切换关系 (25)5OptiX 155622设备复用段处理原理及过程 (25)5.1交叉页面的实现 (25)5.2复用段环 (26)5.2.1双向复用段，西向光纤断 (26)5.2.2双向复用段，东向光纤断 (27)5.2.3单向复用段、西向光纤断 (27)5.2.4单向复用段、东向光纤断 (28)5.3线性复用段 (28)5.3.11＋1线性复用段 (28)5.3.21:1线性复用段倒换 (29)6OptiX 2500+设备复用段处理原理及过程 (29)6.1光信号和K字节的处理过程： (30)6.1.1光信号处理过程： (30)6.1.2K字节处理过程 (30)6.1.3K字节的接收 (31)6.1.4K字节的发送 (31)6.1.5K字节处理两点注意： (31)6.22500＋产品复用段协议与单板的命令接口 (32)6.2.1复用段协议和交叉板 (32)6.2.2复用段和线路板 (33)6.32500＋产品复用段问题定位 (34)6.3.1页面的生成 (34)6.3.2正常业面 (35)6.3.3东向倒换页面： (36)6.3.4西向倒换页面： (36)6.3.5穿通页面： (36)6.3.6分析正常页面数据 (37)6.3.7分析倒换页面： (38)6.4倒换页面在复用段倒换问题定位中的应用 (38)7故障处理及典型案例 (39)7.1倒换异常情况下的业务恢复处理 (39)复用段保换倒换之保护倒换原理专题文档密级：内部公开7.2SD复用段倒换的设置和版本要求 (41)7.3案例1：复用段节点参数设置错误导致断纤后业务中断 (42)7.4案例2：穿通站点配置了VC12级别的时分业务，掉电后业务中断 (43)7.5案例3：因时隙复用，发生复用段倒换后业务误连 (44)8SDH 复用段环业务错连问题专题 (45)8.1业务错连问题背景知识 (45)8.1.1《光同步数字传送网》中业务错连问题的说明 (45)8.1.2国标（YDN 027-1997）中业务错连问题的内容 (46)8.1.3错连对业务的影响 (47)8.2解决业务错连问题的实施方案 (48)8.2.1方案介绍 (48)8.2.2操作步骤 (48)8.2.3压制算法的特点： (50)8.2.4利用J1、J2字节的方法的特点 (50)8.2.5更改成通道保护环 (50)复用段保换倒换之保护倒换原理专题文档密级：内部公开关键词：复用段保护MSP 复用段保换环线性复用段1：1 1＋1 原理倒换过程业务错连摘要：本文在介绍复用段保护的基础上，结合SDH产品主要讲解155622、2500＋实现原理及倒换过程以及故障定位时数据分析。

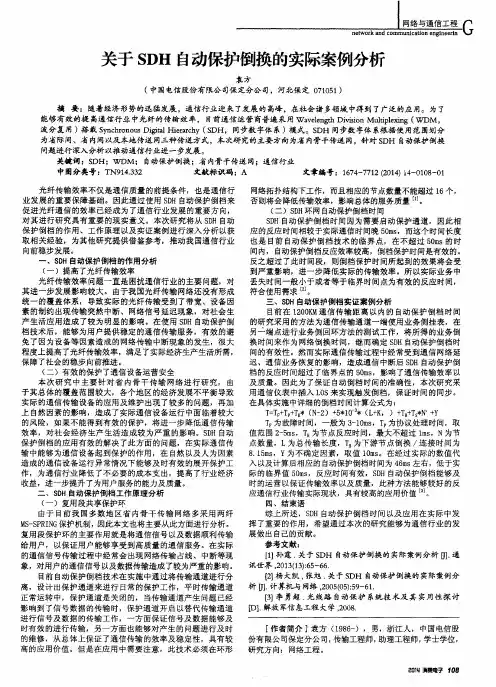

关于SDH自动保护倒换的实际案例分析
光纤传 输效率不仅 是通信质 量的前提 条件，也是通信 行 业 发展 的重 要保障基础 。因此通 过使用 Ｓ Ｄ Ｈ自动保护倒档 来 促进 光纤通 信的效率 已经成为 了通 信行业 发展的重要 方 向， 对其进 行研 究具有重要 的现实意 义。本次研 究将从 Ｓ Ｄ Ｈ自动 保 护倒档 的作用、工作 原理 以及实证 案例进行 深入分析 以获 取相 关经验 ，为其他研 究提 供借鉴参 考，推动 我国通信行业 向前稳步发展 。 Ｓ Ｄ Ｈ自动保护倒档的作用分析 （ 一）提高 了光纤传输效率 光 纤传输效 率 问题一直 是 困扰通信 行业 的主要 问题 ，对 其进一 步发展影 响较大 。由于我 国光 纤传 输 网络还 没有形成 统一 的覆 盖体系 ，导致实 际的光 纤传输 受到 了带宽、设备 因 素的制约 出现传输 突然 中断、网络信号 延迟现象 ，对社会生 产 生活应 用造成 了较为 明显 的影 响。在 使用 Ｓ Ｄ Ｈ自动保 护倒 档 技术后 ，能够为用 户提供稳定 的通信传 输服务 ，有 效的避 免了因 为设 备等 因素 造成的 网络传 输 中断现象 的发 生，很大 程度 上提高 了光纤传输效率 ，满足 了实 际经济生产生 活所 需， 保 障了社会 的稳步 向前推进 。 （ 二 ）有效 的保护 了通信 设备运营安全 本 次研 究 中主 要针 对 省 内骨 干传 输 网 络进 行研 究 ， 由 于其 总体 的覆 盖范 围较大 ，各个地 区的经济发 展不平衡 导致 实 际的通信传输 设备 的应 用及维护 出现 了较 多的 问题 ，再加 上 自然 因素 的影响 ，造成 了实际通信 设备运行 中面临着较 大 的风 险，如果不 能得到有 效的保护 ，将进 一步 降低 通信传输 效 率，对社 会经济 生产 生活造 成较 为严重 的影响 。Ｓ Ｄ Ｈ自动 保护倒 档的应用 有效 的解 决 了此方面 的 问题 ，在 实际通信传 输 中能够 为通信 设备起到保 护的作用 ，在 自然 以及 人为 因素 造成 的通信设备 运行异常情 况下能够及 时有效 的展 开保护工 作 ，为通信 行业 降低 了不必 要的成本支 出，提 高了行业经济 收益，进一步提升 了为用户服 务的能力及质量 。
04-SDH新协议二纤四纤复用段倒换事件分析
新协议下二纤四纤复用段倒换事件分析拟制：日期：审核：日期：审核：日期：深圳市华为技术有限公司目录第一章事件分析必备知识 (4)一、K1K2字节的含义 (4)二、有关复用段k字节的命令行命令 (4)第二章复用段保护倒换基本事件 (5)1 复用段协议控制器状态及转移 (5)1.1 复用段协议控制器状态 (5)1.2 复用段协议控制器常见状态的转移 (5)1.2.1 从Stop到Idle： (5)1.2.2 从Idle到Stop (6)1.2.3 从Idle到XC_Pass (7)1.2.4 XC_Pass到Idle (8)1.2.5 Idle到Ring (8)1.2.6 Ring到Idle状态 (9)1.2.7 XC_Pass到Ring态 (10)1.2.8 Ring到XC_Pass态 (11)1.2.9 Idle到Span态 (12)1.2.10 Span到Idle态 (12)1.2.11 K_Pass到Span态 (13)1.2.12 Span到K_Pass态 (13)1.2.13 Span到Ring (14)1.2.14 Ring到Span (14)2 外部命令对保护倒换的影响（以四纤环为例） (15)2.1 强制倒换 (15)2.2 人工倒换 (16)2.3 锁定倒换 (16)2.4 练习倒换 (17)第一章事件分析必备知识一、K1K2字节的含义K1、K2字节的详细解释详见G.841建议，也可参考《复用段K字节解释全集》；二、有关复用段k字节的命令行命令4.0主机软件中，有关复用段k字节的命令行命令有：:apsc-get-event:sys1; //查询系统1的复用段保护倒换事件记录:apsc-init-event:sys1; //清除系统1的复用段保护倒换事件记录:apsc-get-bdevent:bid,bidtype,path; //查询单板的K字节（2500+的4.5.3.13及以后版本支持）第二章复用段保护倒换基本事件1 复用段协议控制器状态及转移1.1 复用段协议控制器状态四纤复用段环协议控制器共有5种状态：协议停止态（Stop或用0表示）、协议正常态（Idle或用1表示）、区段倒换态（Span）、环倒换态（Ring）、穿通态（Pass，包括K字节穿通K_Pass和业务穿通XC_Pass）。
复用段倒换故障处理流程
复用段倒换故障处理流程图1：复用段故障处理流程图一、复用段操作调试调通业务。
为了消除倒换对业务调试的影响，调试业务时，可先不配置保护关系。
如保护关系已配置，可先将各网元上配置的保护关系删除。
在时隙配置窗口中，选定‘配置’项，再单击配有保护关系的光板（有P字样，如5P），‘删除’即可去取消掉该对光板的保护关系。
返回‘时隙配置成功’后，一般可以确认保护关系已被删除。
-2-图2： 时隙配置窗口读主APS 处理光板寄存器0x50009，返回值为00，则说明保护关系已被删除。
返回值为01，则说明保护关系配置为两纤双向复用段保护。
图3：诊断操作窗口1．在删除保护关系后，可以认为复用段数据配置为若干条链路的配置关系此时无保护关系存在，故调业务显得非常直观。
2．配置复用段关系各项配置包括：设置保护关系，设置APS ID，启动APS模块。
具体配置方法可参考前述配置步骤。
用读取寄存器方法验证复用段关系：（1）复用段启停判断：50009选择单板：对622选7#OL4 对2.5G选7#LP16寄存器名称：rom 读取长度：2返回值：0X0100分析后4位：01表示二纤双向复用段00表示协议已启动若返回值异常，在APS启停设置重新配置。
（2）APS标识判断：40000选择单板：对622选7#OL4 对2.5G选7#LP16寄存器名称：rom 读取长度：3返回值：0X010500假设被查询站点为A分析后6位：01表示A点10#光方向连接的站点APS标识为105表示A点7#光方向连接的站点APS标识为500表示A点本身的APS标识为0若返回值异常，在APS标识设置重新配置。
-3-二、复用段倒换操作规范复用段倒换问题在一些地区存在部分不稳定现象，为了使设备运行更加稳定，避免造成不必要的问题出现，拟定以下操作步骤进行日常维护规程。
以中兴通讯传输产品XX样板局为例：图4：中兴通讯传输产品XX样板局组网图1．断纤情况：复用段保护事件查询通过网管的当前告警查询功能，可以查询到失效线路段的具体位置和倒换节点的倒换状态。
传输网络维护案例分析
传输网络维护案例分析１．SDH两纤双向复用段保护环频繁倒换故障分析1.1故障现象描述某日，干线传输网SDH环三系统频繁发生环倒换，倒换段落在D站和E站之间，复用段环倒换状态正常，业务未受影响。
1.2告警信息此SDH系统承载在烽火波分系统上，占用D站和E站间的17波。
D站烽火波分的17波2OTU板的1端口上报RLOF告警，华为SDH设备D 站的东向S16板上报RLOS、RLOF告警；E站烽火波分的17波2OTU板的2端口上报RLOF告警，华为SDH设备D 站的西向S16板无告警。
SDH环三系统三全环各站的交叉时钟板XCS上报PS告警，D站和E站的SCC板上班APSC_INDI告警。
承载在D站和E站间其他波道上的SDH系统无告警。
1.3原因分析承载在D站和E站间波分系统上共有4个SDH环网系统，目前只有单个环网系统发生环倒换，可以排除D站和E站间的光缆线路故障和波分系统的光放大盘故障，从波分网管和SDH网管上报的告警信息分析，原因可能有以下几种：1.3.1 E站SDH设备S16板发光模块故障或单板其他故障。
1.3.2 E站波分设备的2OTU板收光模块故障或单板其他故障。
1.3.3 E站波分设备2OTU单板和SDH设备S16单板间的尾纤故障或光纤连接器故障。
1.3.4人为误操作影响或者施工原因。
1.3.5 D站波分设备的2OTU板1端口收光模块故障或单板其他故障。
（与E 站同时发生故障的可能性很小）1.4处理过程1.4.1查看网管性能信息。
D站和E站波分设备17波的2OTU盘的1、2端口的收发光功率正常；E站SDH设备的S16板收发光正常；D站SDH设备的S16板收光功率异常（-60dbm），可能是本端收光异常或者对端设备发光异常。
1.4.2在D站的ODF侧测试2OTU 1端口发至SDH设备光功率正常，排除D站2OTU盘故障和2OTU至ODF架间的尾纤故障；在ODF侧对D站的S16板加光衰进行自环，单板告警消失，收光功率正常。
光网络SDH产品常见故障处理方法
常见原因三：本站或上游站点时钟模块故障
应急措施：进行时钟板主备倒换
Page 15
一、故障场景和处理思路
业务故障场景十三：部分业务中断，网络中除了LPRDI告警外，无其它 告警
影响范围、程度：部分业务中断 最有可能原因和措施： 常见原因一： SD525、SD522芯片故障
应急措施：修改网元ID，或通过ECC划分，使相同ID的两个网元不在一个ECC网络 里面
常见原因三：传输设备与其他设备公用HUB，连接外网，DCN配置不合理等， 使得网络ECC路由表不断调整而产生ECC风暴
应急措施：断开HUB上与其他设备或外网连接的网线，修改DCN网络的配置
Page 14
一、故障场景和处理思路
障路径，释放源宿端口资源，然后再增加一条新的业务路径 适合解决的问题： 单条或者少量业务中断 关键操作步骤和结果： 1、通过网管确认哪些业务故障，在路径视图里面找出这些业务路径 2、找出网络里面还存在哪些空闲的端口和时隙资源 3、通过路径去激活、再删除整条业务路径 4、将业务调整到之前找出的空闲资源上面
应急措施：将相应端口保护属性设置为“保护”
常见原因二：PP环备用通道未配置穿通业务
应急措施：在备用通道配置穿通业务
常见原因三：支路单板未添加到保护组里(4.0 平台)
下发配置，将支路板添加到PP保护组里
Page 7
一、故障场景和处理思路
业务故障场景五：SNCP倒换后部分业务中断 影响范围、程度：部分业务中断 最有可能原因和措施： 常见原因一： SNCP检测点丢失
掉电重启，没备份的相关业务中断
应急措施：通过网管下载数据恢复或通过命令行重新配置相关数据。
SDH倒换故障处理实例
传输所携带 的业务 ， 网络具备一种可替代的传输路 使
由。但是 自愈网络也有失去保护的时候， 当保护倒换协 议出现异常 ， 传输 业务 就会 中断。本 文 就 Ｓ Ｈ 网络 Ｄ Ｍ Ｐ 复用段保护） Ｓ（ 环倒换失败进行原因分析和处理。
《 中国有线电视）０８ １） ２０ （１
ＣＨＩ Ｇ Ａ ＡＢ Ｅ Ｔ ＮＡ ＤＩ Ⅱ＇Ｌ Ｃ Ｌ Ｖ
⑥
・与 ・ 维 维 护修
Ｓ 换 故 障处 理 实例 Ｈ倒 Ｄ
口钟志云 （ 东 线 播电 络 份有 公 广 广 １６） 广 有 广 视网 股 限 司，东 州５ ０ ０６
上， 这时 Ｐ ２时隙上的额外业务 中断 ， 然后沿 Ｓ／ ２ １Ｐ 光
纤经 网元 Ｄ、 网元 Ａ到达 网元 Ｂ， 网元 Ｂ处执行 环 回 在
广东有线电视光缆干线网二期采用 ２５Ｇ的 Ｓ Ｈ ． Ｄ 传输设备 Ｏ ｔ ５０＋ ｐ Ｘ２０ 设备组 网， ｉ 网络拓扑结构为两 纤双向复用段共享保护环，１Ｐ Ｓ／ ２光纤上只有 Ｓ 时隙 １ 有业务 ， ／ １ Ｓ Ｐ 光纤上只有 Ｓ ２ ２时隙有业务 ， 即每根光 纤 １ ８ ＳＭ一１ Ｖ ４ 才有下传业务 ，＃一 ６ ＳＭ ＃一 ＃Ｔ ［Ｃ ］ ９ １＃Ｔ
（ ２ ， 半 个 时 隙 （ 如 Ｓ Ｍ 一１ ｓ）后 例 Ｔ ６系 统 的 ９ ＃一１ ＃ ６
的 Ｐ 时隙上去 （ １ 例如 Ｓ Ｍ一１ Ｔ ６系统是将 Ｓ／ ２光纤 １Ｐ 上 的 １ 一 ＃Ｔ ＃ ８ Ｓ Ｍ一 ［ Ｃ 全部环到 Ｓ／ １ １ ＶＡ］ ２ Ｐ 光纤上的 ９ １＃ Ｔ ＃一 ６ Ｓ Ｍ一１ ＶＡ］ ， ［ Ｃ ） 此时 Ｓ／ １ ２ Ｐ 光纤 Ｐ 时隙上 １ 的额外业务被中断 ， 然后沿 Ｓ／ １ ２Ｐ 光纤经 网元 Ａ 网元 、 Ｄ传 到 网元 ｃ 在 网元 Ｃ执 行 环 回功能 （ 障端点 ， 故 站 ） 即将 ￥／ １ ， ２ Ｐ 光纤上的 Ｐ 时隙所载的网元 Ａ到网 １ 元 Ｃ的主用业务环 回到 Ｓ／ ２的 Ｓ 时隙 ， １Ｐ １ 网元 ｃ提
SDH环网保护倒换对客户业务的影响分析
（） 通 测 试 ２数
通 过 上 述 测 试 现 象 ，正 常 的 传 输
倒 换 对 用 户 的数 通 业 务 仅 仅 产 生 很 小 的影 响 ，基 本 上不 影 响正 常 的应 用 。
据 流 和 建 立 路 由 等 手 段 测 试 现 网 割 接
为５ ｓ ０ｒ 的保护恢复时 间对于多数电路 交换 网的 ｎ
话 音 业 务 和 中 低 速 数 据 业 务 是 透 明 的 。 第 二 个 门限 是 ２ｓ ，只 要 业 务 中 断 时 间短 于 ２Ｓ ，则 电话 用 户 只 经 历 短 暂 的通 话 间 歇 ，几 乎 所 有 数 据 会
时传 输保 护倒换 对用 户视频 及数 据 分 析 ４
（） 频 分 析 １视 ２ １ｇ２ １ ０ ｌ 月１ 日的测试 ，中断时间
４＿ 测 试 步 骤 ２
测 试 共 进 行 了 四 次 ，现 将 三 、 四
次 的 测 试 步骤 进 行 介 绍 。
１ １ １： ， １ １ 护 倒 换 结 构 需 要 ＋和 Ｎ ＋保 １０ ０ ％的 冗 余 ； １： Ⅳ保 护倒 换 结 构 可 以
口 网络 割接 保 护倒 换 实际 案 例 分析
４． 测 试 目 的 １ 利 用 现 网割 接 发 生 自动 保 护 倒 换 进 行 测 试 ：在 现 网 上 模 拟 用 户 的 组 网 方 式 ，如 ２Ｍ ｂｔｓ 点 电路 的 业 务环 ｉ 点对 ／ 境 ， 使 用 视 频 监 控 系 统 、传 输 测 试 分
出环 网 保 护 倒 换 对 于 一 般 应 用 的 客 户 业 务 影 响 较 小 的 结 论 。并 依 此 为 依 据 ，正 常 情 况 下 ，逐 步减 少并取消有 环网保护 的网络割接 的客户通 知 工 作 ，有 效提 升 了 客户 感 知 。
解决SDH传输设备复用段倒换失败问题的常见方法
解决SDH传输设备复用段倒换失败问题的常见方法作者：□潘志鹏王兆敏许志成高婷婷来源：《中国新通信》2015年第21期【摘要】复用段保护作为SDH光传输网络中重要的业务保护方法。
当主用通道发生误码等故障时，SDH设备会自动进行复用段保护倒换，仍能保证业务的正常运行，不会发生中断。
【关键词】交叉板复用段保护SDH光传输设备，是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络。
SDH光传输设备可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能，能大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，因此是当今世界信息领域在传输技术方面的发展和应用的热点，受到人们的广泛重视。
一、某单位本地网中兴SDH传输设备网元组成一个2.5G复用段保护环，其中两网元A、B因原通道产生误码，均报进行复用段保护倒换事件，但是两网元的业务发生中断。
如下图所示，传输网络为中兴传输设备组成一个2.5G复用段保护环。
A网元5槽OI16板报B1误码，同时产生B2误码。
B网元10槽 LP16板报远端B2误码。
A网元和B网元同时报复用段保护倒换事件，但是A点到B点的业务发生中断。
二、解决办法首先考虑的是复用段保护倒换是否正常。
检查A、B站点的复用段保护倒换状态，通过[维护-诊断-保护倒换]查询到A站点的5#OI16 和B 站点的11#OI16 状态，结果是“自动倒换完成，正在等待恢复”，说明确实发生了复用段倒换事件；检查C 站点倒换状态，显示无请求。
之后考虑的是复用段保护配置是否正确，启动是否正常。
查询各个站点7槽LP16板的寄存器0x50009（2字节），显示都是0100，说明都配置了两纤双向复用段保护协议，而且都处于启动状态。
查询7槽LP16板的0x40000（3 字节），分别显示为东向APS ID、西向APS ID 和本点APS ID，配置正确；查询7槽LP16板的0x40005（1 字节），其中A站点显示01，B 站点显示00，C站点显示04，说明A点西向发生倒换，B点东向发生倒换，C点无倒换，说明倒换成功。
SDH复用段环业务错连问题的分析和处理办法
SDH 复用段环业务错连问题的分析和处理办法刘东秀（湖北铁通网络支撑中心，湖北武汉430071）摘要：复用段保护环是SDH 网络最经常采用的一种保护方式，但存在一个根本性的业务错连问题。
本文结合工程和维护中的实际案例，对业务错连问题进行了分析，并提出处理建议。
关键词：业务错连；复用段倒换；时隙中图分类号：U285.5文献标识码：A 文章编号：1673-1131（2013）01-0078-020前言复用段保护环是SDH 网络最经常采用的一种保护方式。
由于该保护方式具有时隙利用率高、保护倒换速度快等特点，在大型网络上基本都采用这种保护方式。
但是复用段保护本身的机理限制，采用这种保护方式，存在一个根本性的问题：业务错连。
关于业务错连问题，在韦乐平编著的《光同步数字传送网（修订版）》4.2.2节（Page 142）有如下的描述：采用复用段保护倒换环时，每一保护时隙是由不同段共用的或者由额外业务量占用的。
当环内没有额外业务量时，若发生多点失效使某一节点孤立出环时，则占用同一时隙的不同段的业务量可能会发生抢占同一时隙的情况，从而发生业务量的错连现象。
另外，如果有交叉连接功能的节点失效，则有交叉连接的时隙信号在上游节点环回另一方向到达下游节点而未作交叉连接，下游节点并不知道这一点，从而业务发生错连现象，造成严重后果。
当环内有额外业务量在保护通路传输时，即使在单节点失效状态，工作通路的业务量也可能抢占携带额外业务量的保护通路时隙，发生错连现象。
从上面的描述可知，复用段的业务错连问题可能导致SDH 网络在节点失效时业务中断，并且可能由于错连导致故障的误判断。
本文将结合工程和维护中的实际案例，对业务错连问题进行分析，并提出处理建议，希望能有效预防这种问题的发生。
1案例下面是一个业务错连问题导致工程割接时业务中断的案例。
图1割接前组网图1.1割接目的工程割接前网络节点410和011、012、013、014、104、105等节点组成一个2.5G 的2纤双向复用段（MSP ）保护属性页面的配置设置，比如轮流查询的时间，使得此系统的管理工作人员可以根据监控系统方案的改善来很快速提高监控系统的安全、效率以及性能等等。
关于二纤双向复用段保护环故障处理分析
关于二纤双向复用段保护环故障处理分析王利红【摘要】对二纤双向复用段保护环的原理、倒换过程进行了详细介绍,明确了故障处理的思路和解决措施,并针对典型故障案例进行了定位分析.【期刊名称】《甘肃科技》【年(卷),期】2013(029)003【总页数】3页(P22-23,64)【关键词】复用段;保护倒换【作者】王利红【作者单位】中国联合网络通信有限公司嘉峪关分公司,甘肃嘉峪关735100【正文语种】中文【中图分类】TN914.331 二纤双向复用段保护原理二纤双向复用段保护就是利用SDH复用段开销(MSOH)字节K1、K2传递协议信息来控制业务的收发路径从而达到保护业务的目的。
二纤双向复用段保护倒换环的保护倒换过程如图1所示。
图1 二纤双向复用段保护倒换环1.1 正常业务传送在二纤双向复用段保护环中，将每个传输方向光纤的容量一半分配给业务通道，另外一半分配给保护通道。
正常情况下，如图1(a)所示，从节点A进环以节点C为目的的业务信号沿S1/P2光纤按顺时针方向传输;而从节点C进环以节点A为目的的业务信号则沿S2/P1光纤按逆时针方向传输。
1.2 保护业务传送当节点B、C间两根光纤同时被切断，如图1(b)所示，节点B与节点C的倒换开关将S1/P2光纤与S2/P1光纤沟通。
在节点B将从节点A进环沿S1/P2光纤送来的业务信号时隙转移到S2/P1光纤的保护时隙，传送到节点C。
在节点C将从本节点进环沿S2/P1光纤送出的业务信号时隙倒换至S1/P2光纤的保护时隙，传送到节点A。
2 二纤双向复用段保护环故障定位2.1 复用段倒换常用的故障诊断方法2.1.1 复用段参数、状态的检查复用段保护环，业务异常时应先检查各个节点的复用段状态是否正常;并检查线路质量、确认引起复用段倒换的原因。
对复用段保护环，日常维护时应注意检查环上各个网元的节点参数设置是否正确，节点号是否按主环方向递增，协议是否已启动，各个网元的协议状态是否为正常状态。
浅谈SDH传输网上的保护倒换
浅谈SDH传输网上的保护倒换郭彦文【摘要】随着通信应用于重要商业活动,没有业务提供者能承担得起由于他们的网络出现故障所负的责任.文章简要介绍SDH传输网上的自动保护倒换原理.【期刊名称】《煤》【年(卷),期】2009(018)007【总页数】2页(P54,57)【关键词】自动保护倒换;复用段共享保护环;保护倒换的启动【作者】郭彦文【作者单位】潞安矿业集团公司,通信公司,山西,长治,046204【正文语种】中文【中图分类】TN914随着通信应用于重要商业活动，诸如：电子汇兑、定单处理、客户服务、存货控制及其他一些商业行为如发送电子邮件(E-mail)和接入因特网等的与日俱增，业务生存性变得愈加重要。
现今许多用户希望能获得不中断通信的保证，并愿意为此支付额外费用，而通信的阻断会给业务带来灾难性的后果、没有业务提供者能承担得起由于他们的网络出现故障所负的责任，只有采用适当的保护结构能成功地解决问题。
在光缆线路或再生中继器发生故障时，为了避免持续的业务中断，采用适当的自动保护倒换(APS)是必要的。
当评估SDH设备及进行同步数字网(SDH)系统安装时，应当对APS功能进行测试。
随着现代同步传输设备采用SDH标准、APS的规范及性能告警监控已被引入传输系统，这使线性的点对点传输网和环形同步传输网在出现故障情况下，网络能自愈合。
在线性和环形的SDH传输网中，当设备出现故障或光纤被切断时，APS能确保数据的完整和服务的质量得到保持。
因此，人们在安装SDH网元(NE)时，确认网元保护倒换功能行之有效是一件非常重要的事。
但是，仅确认当故障检出时能够启动保护倒换是不够的。
为了最大限度地减小对通信的破坏，APS倒换动作必须在ITU-TG.783(线性网)和ITU-TG.841(环形网)所规定的时间内完成。
SDH线性网及环形网保护机制的结构和工作原理在ITU-TG.841建议(SDH保护结构的类型和特征)中被描述。
线性网通常由两个SDH传输终端构成，之间还可能接入一些分/插复用设备(ADMS)或光再生中继器。
复用段保换倒换之保护倒换原理专题
复用段保换倒换之保护倒换原理专题华为技术有限公司版权所有侵权必究复用段保换倒换之保护倒换原理专题文档密级：内部公开修订记录复用段保换倒换之保护倒换原理专题文档密级：内部公开目录1基本概念及原理 (7)1.1二纤双向0：1复用段共享保护环 (7)1.2二纤单向1:1复用段保护环（专用环） (9)1.3线性复用段保护 (9)2OptiX 复用段保护原理 (10)2.1OptiX 复用段保护遵循的标准 (10)2.2OptiX 复用段倒换的实现 (10)2.3OptiX复用段控制器的状态迁移 (11)2.4OptiX 复用段倒换的方式 (12)2.5OptiX 复用段保护环的特点 (13)2.6OptiX 二纤双向复用段共享保护环 (13)2.7OptiX 二纤双向复用段倒换过程 (14)2.8OptiX 二纤单向复用段保护环 (15)2.91+1链形保护和1：1点到点保护 (15)2.9.11+1链形保护和1：1点到点保护特点 (15)2.9.21+1链形保护 (16)2.9.31：1点到点保护特点 (16)3线性复用段保护倒换原理 (17)3.1总体介绍 (17)3.2保护倒换的实现 (17)3.2.1倒换条件 (17)3.2.2倒换过程 (18)3.3线性复用段特性说明 (20)3.3.1非恢复式的处理 (20)3.3.2外部命令备到主倒换的处理 (20)3.3.3保护锁定与保护断纤（SF_P） (21)3.3.4WTR时间设置 (21)3.3.5关于WTR的人工清除 (21)3.3.6关于外部命令的执行 (21)3.3.7关于外部命令的清除 (21)3.3.8关于复用段倒换告警 (22)3.3.91＋1单端方式下发送K字节 (22)3.3.10关于K1K2失配 (22)复用段保换倒换之保护倒换原理专题文档密级：内部公开3.3.11关于K2失配 (22)3.3.12SD和SF延迟4秒的处理 (22)3.3.13关于倒换事件自动上报 (22)4二纤双向复用段环保护倒换过程分析 (23)4.1组网配置情况 (23)4.2典型保护倒换事件 (23)4.2.1断纤保护倒换事件 (23)4.2.2光纤恢复保护倒换事件 (24)4.2.3交叉板工作页面切换关系 (24)5OptiX 155622设备复用段处理原理及过程 (24)5.1交叉页面的实现 (24)5.2复用段环 (25)5.2.1双向复用段，西向光纤断 (26)5.2.2双向复用段，东向光纤断 (26)5.2.3单向复用段、西向光纤断 (27)5.2.4单向复用段、东向光纤断 (27)5.3线性复用段 (28)5.3.11＋1线性复用段 (28)5.3.21:1线性复用段倒换 (28)6OptiX 2500+设备复用段处理原理及过程 (29)6.1光信号和K字节的处理过程： (29)6.1.1光信号处理过程： (29)6.1.2K字节处理过程 (30)6.1.3K字节的接收 (30)6.1.4K字节的发送 (30)6.1.5K字节处理两点注意： (31)6.22500＋产品复用段协议与单板的命令接口 (31)6.2.1复用段协议和交叉板 (31)6.2.2复用段和线路板 (32)6.32500＋产品复用段问题定位 (33)6.3.1页面的生成 (33)6.3.2正常业面 (34)6.3.3东向倒换页面： (35)6.3.4西向倒换页面： (35)6.3.5穿通页面： (35)6.3.6分析正常页面数据 (36)6.3.7分析倒换页面： (37)6.4倒换页面在复用段倒换问题定位中的应用 (37)复用段保换倒换之保护倒换原理专题文档密级：内部公开7故障处理及典型案例 (38)7.1倒换异常情况下的业务恢复处理 (38)7.2SD复用段倒换的设置和版本要求 (40)7.3案例1：复用段节点参数设置错误导致断纤后业务中断 (40)7.4案例2：穿通站点配置了VC12级别的时分业务，掉电后业务中断 (41)7.5案例3：因时隙复用，发生复用段倒换后业务误连 (42)8SDH 复用段环业务错连问题专题 (43)8.1业务错连问题背景知识 (43)8.1.1《光同步数字传送网》中业务错连问题的说明 (43)8.1.2国标（YDN 027-1997）中业务错连问题的内容 (44)8.1.3错连对业务的影响 (45)8.2解决业务错连问题的实施方案 (46)8.2.1方案介绍 (46)8.2.2操作步骤 (46)8.2.3压制算法的特点： (47)8.2.4利用J1、J2字节的方法的特点 (48)8.2.5更改成通道保护环 (48)复用段保换倒换之保护倒换原理专题文档密级：内部公开关键词：复用段保护MSP 复用段保换环线性复用段1：1 1＋1 原理倒换过程业务错连摘要：本文在介绍复用段保护的基础上，结合SDH产品主要讲解155622、2500＋实现原理及倒换过程以及故障定位时数据分析。
浅谈二纤复用段环倒换演习命令下的K字节
浅谈二纤复用段环倒换演习命令下的K字节[摘要]在日常维护中，下发各种外部倒换命令会引起业务发生瞬断，本文将对倒换演习命令的基本原理进行分析，证明倒换演习命令不会引起业务的瞬断，并且可以有效的避免保护倒换APS协议运行不正常引起的业务将中断。
[关键词]保护倒换；倒换演习；K1、K2字节1.引言在日常维护中，可以通过网管给网元下发各种外部倒换命令，如强制倒换、人工倒换等。
在实际运行的有电信业务的传输网络上，下发这两个命令会引起业务发生瞬断，如果保护倒换APS协议运行不正常，业务将中断，后果难以预计。
所以这两个命令不能随便使用。
倒换演习命令不会导致设备产生实际的倒换动作，不会引起业务的瞬断，尽管倒换演习命令下的K字节的传递处理过程和人工倒换、强制倒换命令的K字节的传递处理过程是完全一样的。
因此，在日常的保护倒换测试中，可以先下发倒换演习命令，验证设备的保护倒换APS协议处理响应正确后，再下发人工倒换或者强制倒换。
2.K1、K2字节的定义3.倒换演习命令下的K字节假设场景A、B、C、D共4端ZXMP S390设备，组成二纤双向复用段保护环（不带额外业务），APS ID分别为0～3。
假设工程上需要对网元A和网元B之间的光纤进行割接，就需要在网元A 和网元B之间进行保护倒换。
保护倒换之前需要确认保护倒换APS协议处理是否正确，因此倒换演习成为理想工具。
对网元A的3#光板下发倒换演习命令该倒换演习命令会沿着顺时针（短径）和逆时针（长径）两个方向发到网元B，即网元A的3#、6#光板发出K1=31。
步骤1：当网元B从6#光板（短径）收到网元A发来的倒换演习命令，它逆时针方向（短径）发送反向请求给网元A，即网元B的6#光板发出K1=10；顺时针方向（长径）发倒换演习给网元A，即网元B的3#光板发出K1=30。
如图1所示。
步骤2：当网元B从3#光板（长径）收到网元A发来的倒换演习命令，不会执行桥接动作，但是它仍然通过K2字节告诉网元A：自己已桥接，即网元B 的3#光板发出K2=19，6#光板发出K2=11；当网元A从6#光板（长径）收到网元B发来的倒换演习命令，不会执行桥接动作，但是它仍然通过K2字节告诉网元B：自己已桥接，即网元A的6#光板发出K2=09，3#光板发出K2=01。
SDH组网中光纤错连引发的一系列问题分析
SDH组网中光纤错连引发的一系列问题分析本文通过对SDH各种网络保护中光纤错连引发的业务连通性和保护倒换的影响进行了深入分析，并给出多种判断光纤接序的方法，并对比其优劣。
1.现象描述与技术分析运营商的传输网络中，有时会出现光纤错连的问题，可能是熔纤错误、ODF 架跳纤错误等原因。
在不同的组网情况下，光纤错连可能会对业务产生不同的影响。
1.1情况1：光纤错连导致收发接反这时光板会有R-LOS告警等，引起网络倒换或业务中断，这类情况属低级错误，很容易分析判断，这里不再赘述。
1.2情况2：环网中东西向光纤错连即本应连接东向光板的收纤被误连到西向光板的IN口，本应连接东向光板的发纤被误连到西向光板的OUT口，类似东西向光板带光纤对调。
1.2.1双向MSP环分析这种问题，在双向MSP环中将导致业务中断，易于发现。
同时保护倒换也无法成功，因为K字节传递错误或说APS协议紊乱。
不过，光路正常时业务已经中断，因此这里没必要再赘述。
1.2.2 SNCP/PP环分析这种问题，在SNCP/PP环中，由于业务双发选收，对业务没有影响，东西向穿通的业务也是正常的，只是可能导致时钟互相跟踪，引发指针调整，短期内也影响不大。
同时，对于SNCP/PP环，很可能会有另外一个小问题：光缆中断时，网络保护倒换状态可能异常。
我们举一个例子分析一下，如下图，NE1为中心站点，与任意1个网元都有1个E1业务。
东发西收为主环方向，图中以逆时针方向标示。
但此时，NE3的东西向光纤接反。
容易发现，由于NE3的东西向光纤接反，NE3/4互连的都是西向光板，这将导致他们时钟互相跟踪，导致NE1/2与NE3/4不同步，引发网络指针调整，严重时将引起滑码或业务中断。
我们再来分析断纤保护状态。
当NE1/2之间光缆中断时，NE2转而从东向收备环业务，是倒换状态，这是正常的；NE3由于东西向光纤接反，NE1/2之间光缆中断相当于NE3东向中断，丝毫不影响它从西向收主环业务，自然不会倒换，状态异常；而NE4无法从西向收到主环业务，从东向收备环业务，是倒换状态，这也是正常的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新协议下二纤四纤复用段倒换事件分析拟制：日期：审核：日期：审核：日期：深圳市华为技术有限公司目录第一章事件分析必备知识 (4)一、K1K2字节的含义 (4)二、有关复用段k字节的命令行命令 (4)第二章复用段保护倒换基本事件 (5)1 复用段协议控制器状态及转移 (5)1.1 复用段协议控制器状态 (5)1.2 复用段协议控制器常见状态的转移 (5)1.2.1 从Stop到Idle： (5)1.2.2 从Idle到Stop (6)1.2.3 从Idle到XC_Pass (7)1.2.4 XC_Pass到Idle (8)1.2.5 Idle到Ring (8)1.2.6 Ring到Idle状态 (9)1.2.7 XC_Pass到Ring态 (10)1.2.8 Ring到XC_Pass态 (11)1.2.9 Idle到Span态 (12)1.2.10 Span到Idle态 (12)1.2.11 K_Pass到Span态 (13)1.2.12 Span到K_Pass态 (13)1.2.13 Span到Ring (14)1.2.14 Ring到Span (14)2 外部命令对保护倒换的影响（以四纤环为例） (15)2.1 强制倒换 (15)2.2 人工倒换 (16)2.3 锁定倒换 (16)2.4 练习倒换 (17)第一章事件分析必备知识一、K1K2字节的含义K1、K2字节的详细解释详见G.841建议，也可参考《复用段K字节解释全集》；二、有关复用段k字节的命令行命令4.0主机软件中，有关复用段k字节的命令行命令有：:apsc-get-event:sys1; //查询系统1的复用段保护倒换事件记录:apsc-init-event:sys1; //清除系统1的复用段保护倒换事件记录:apsc-get-bdevent:bid,bidtype,path; //查询单板的K字节（2500+的4.5.3.13及以后版本支持）第二章复用段保护倒换基本事件1 复用段协议控制器状态及转移1.1 复用段协议控制器状态四纤复用段环协议控制器共有5种状态：协议停止态（Stop或用0表示）、协议正常态（Idle或用1表示）、区段倒换态（Span）、环倒换态（Ring）、穿通态（Pass，包括K字节穿通K_Pass和业务穿通XC_Pass）。
协议的作用就是根据线路板检测到的通信质量信息、接收到的K字节或外部命令，控制这些状态之间的转移。
1.2 复用段协议控制器常见状态的转移1.2.1 从Stop到Idle：•转移条件：接收到协议启动命令。
分为自动启动和人工启动，自动启动是由配置检测到复用段协议的启动条件，然后下发复用段协议启动命令，这类动作包括主控复位、重新配置、交叉板拔插和相应的线路板上线动作。
在4.05.03.40版本以后将会增加一个复用段自动启动的告警，当人工停止以后，复用段协议将不能自动启动，也就是配置模块将不能够再启动复用段协议，而必须人工启动复用段协议。
•常见情况：主控复位；重下配置；通过命令行或网管下发协议启动命令。
•过程：启动复用段协议（RST-APSC），打开k字节中断上报首先向两侧发送测试两侧光路是否正常的K1K2字节：0IDID1，ID即本站的节点号。
（对于4f，有以下特殊处理：工作通道上发送的和保护通道上发送的K 字节不一致，为0ID1ID20，其中ID1为相邻节点号，ID2为本节点号。
如本站的节点号为10，则保护通道发送的K1K2字节为：0AA1，工作通道发送的分别为：西向发送0x09a0，东向发送0x0ba0)；设置一分钟的延时时间，等待单板上报K字节或者SF事件等对复用段协议产生影响的关键事件，如果在一分钟之内没有收到这些事件，认为当前通道正常，因此在启动过程中会存在查询状态表示启动时间过长的情况；根据各个通道当前的状态进行比较，得到最大请求，进入最终的状态；•事件：各站在协议正常的情况下，复位其中一个主控的协议启动过程4 纤环：2 纤环：1.2.2 从Idle到Stop•转移条件：接收到协议停止命令。
复用段协议停止分为自动停止核人工停止两种方式，自动停止是在交叉板、两块保护线路板（光口）等不在位的情况下由配置检测然后下发复用段协议停止命令到复用段模块促使复用段协议停止。
人工停止是通过命令行或者网管下发复用段协议停止命令进行的，在以后的4.05.03.40以上版本将会增加一个告警APS_IS_STOPPED,提醒当前的复用段协议已经被人工停止了，必须用人工启动才能进行自动启动。
•常见情况：通过网管或者命令行下发协议停止命令；主备交叉或者保护线路板（光口）都不在位；•过程：接受到协议停止命令向两端发送全零K字节，新协议没有对这个K字节进行记录；取消k 字节穿通 •事件：协议停止过程。
4 纤环：2 纤环：1.2.3 从Idle 到XC_Pass•转移条件：收到其它站点间的桥接倒换 •过程：收到其它站点间的桥接倒换请求后，执行K 字节穿通；下发穿通态页面，业务进入穿通态（对于区段倒换请求，不进行业务穿通）； •特点：四纤环从Idle 到XC_Pass 的过程实际是一个从Idle 到K_Pass ，然后再到XC_Pass 的过程，因为四纤环需要经过Span 到Ring ，因此导致中间需要一个K_Pass 的过程。
•事件：断纤倒换过程。
4 纤环：2 纤环：1.2.4 XC_Pass 到Idle•转移条件：在控制器两端都接收到无请求码。
•过程：控制器两端都接收到无请求码时，释放K 穿通和交叉页面等，进入Idle ； •事件：断纤恢复过程。
4 纤环：2 纤环：1.2.5 Idle 到Ring•转移条件：接收到目的节点为本身的环倒换请求； 检测到本站存在环倒换请求； 接收到外部环倒换请求； •常见情况：检测到SF 或SD ； 接收到外部倒换命令； •SF_R 倒换过程：检测到SF 后，进入倒换态，发送桥接请求，但没有下发倒换页面和信号结构； 对端收到短径SF_R_S_RDI ，进入倒换态，发送反向请求和长径响应对端网元在收到长径K字节SF_R_L_IDLE后,执行桥接倒换，并切换页面本网元在接收到对端的倒换响应后，执行桥接倒换，交叉板进行页面切换。
•SD_R倒换过程：检测到SD_R后，发送短径SD_R_S_IDLE和长径SD_R_L_IDLE，进入倒换态对端网元收到短径SD_R_S_IDL，发送短径方向请求RR_R_S_IDLE和长径SD_R_L_IDLE，收到长径SD_R_L_IDLE后执行桥接（只是协议，并无实际动作）发送桥接码本网元收到长径桥接请求后执行倒换，发送桥接倒换指示K字节对端网元收到桥接倒换指示K字节后执行倒换，发送桥接倒换K字节•特点：四纤环SF和SD的环倒换的操作过程中，从空闲态到环倒换态的过程实际是一个从Idle到Span，再到Ring的过程，从断纤倒换事件就可以看到。
•事件：断纤倒换过程。
4 纤环：2 纤环：1.2.6 Ring到Idle状态•转移条件：接收到短径来的桥接恢复请求；接收到SF、SD本地请求的恢复或者外部倒换（包括WTR）的清除命令。
•过程：本地请求的恢复过程和外部倒换的恢复过程不一样，本地请求的恢复需要经过等待恢复状态，而外部倒换的恢复不需要经过等待恢复状态。
检测到SF 或SD 消失，进入等待恢复状态，并且启动T2定时器，向长径和短径发送桥接倒换恢复请求；对端收到WTR 请求，也进入等待恢复状态，回送等待恢复请求；T2定时器超时后，本端进入空闲态，往两端发送无请求码，对端收到无请求码后，也随后进入空闲态，恢复空闲页面和信号结构；收到外部倒换清除命令，往两个方向发送无请求的桥接请求请求对端恢复，等待对端响应，在对端响应后，恢复到空闲态，同时恢复空闲页面和信号结构； •事件：断纤恢复过程 4 纤环：2 纤环：1.2.7 XC_Pass 到Ring 态•转移条件：穿通网元一侧存在优先级比本身穿通请求优先级高的倒换请求。
•常见情况：穿通站点一侧检测到SF 信号。
•过程：(先产生SF_S,然后是SF_R)对2 纤环：检测到SF 信号，命令交叉板进行页面切换。
发送短径、长径倒换。
请求取消K 字节穿通，进入倒换态；对4 纤环：实际上是先经过SF_S ，然后在进入SF_R 。
检测到SF 信号，发送短径、长径倒换请求，进入SF_S 区段倒换态；再次检测到SF 信号，合成为SF_R ，发送短径、长径倒换请求，接收到长径来的桥接倒换请求或桥接倒换确认后，进入倒换态，命令交叉板进行页面切换。
•事件：4 纤环：2 纤环：1.2.8 Ring 到XC_Pass 态•转移条件：当前倒换网元接收到优先级比当前倒换请求高并且目的不是本站的长经倒换请求 •常见情况：多段光纤中断后恢复其中一段。
•过程：工作和保护纤恢复其中一个，复用段状态不变两根纤都恢复，接收到非本节点的长径桥接请求，下发穿通页面，初始化K 字节，执行K 字节穿通，进入穿通态；•事件：多个区段发生倒换，其中一个区段进行恢复。
4纤环：2纤环：由于4f复用段存在span倒换，所以在状态转移方面比2f更复杂，以下倒换是4f 所具有，2f不具有的倒换状态迁移：1.2.9 Idle到Span态•转移条件：区段的工作光纤和保护光纤中断其中的一根；人工下发外部区段倒换命令。
•常见情况：区段的工作光纤或者保护光纤中断•过程：检测到断纤，发起区段倒换，发送短经、长经倒换请求；接收到对端反向桥接请求，执行桥接倒换，发送桥接倒换请求；对端接收到桥接倒换请求，执行桥接倒换。
•事件：区段中的工作光纤中断。
1.2.10 Span到Idle态•转移条件：区段中断的工作光纤或者保护光纤恢复；人工下发外部区段倒换的恢复命令。
•常见情况：区段的工作光纤或者保护光纤中断后恢复外部区段倒换恢复；•过程：对于断纤或者信号劣化情况，检测到光纤恢复时，发送等待恢复请求，通知对端等待恢复，启动T2定时器，在T2定时器超时后，发送无请求桥接码通知对端进行桥接，在接收到对端进行桥接并发送无请求码后，本端恢复到空闲态。
对于外部区段倒换，则不会经过等待恢复请求，而是直接通知对端进行恢复桥接，在接收到对端进行桥接并发送无请求码后，本端恢复到空闲态。
•事件：1.2.10的区段发生倒换后进行恢复。
1.2.11 K_Pass 到Span 态•转移条件：当前区段穿通网元接收到优先级比当前穿通请求高的倒换请求 •常见情况：一段区段断纤倒换后其他区段再发生断纤倒换 •过程：在检测到断纤或者接收到外部倒换区段倒换请求后，释放当前K 字节穿通，发送区段倒换请求，请求对端进行倒换。
在接收到对端接受请求并回送反向请求后，执行桥接倒换，并发送桥接倒换请求通知对端进行桥接倒换。
