冷机群控控制逻辑说明Word版
冷机群控控制逻辑说明
冷机群控逻辑说明一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下:（1）冷冻水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.1. 冷冻水泵切换条件如下:1.1冷冻水泵有故障;1.2冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期1.3当冷冻水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID调节冷冻水泵频率. 供回水压力差值越小,频率越高; 冷冻水泵最小频率目前设定38Hz.3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀.压差越高,旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵.1. 冷却水泵切换条件如下:1.1冷却水泵有故障;1.2冷却水泵检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当冷却水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却水泵频率.温度越高,频率越高;冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较PID调节冷却水旁通阀.温度越高,旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进水阀,两个出水阀)的数量与主机开启的数量是一致的.同时会开启相应的电动蝶阀.1. 冷却塔风机切换条件如下:1.1冷却塔风机有故障;1.2冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个,就会造成风机锁定不能开启. 能开启的条件就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败.当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组.2. 冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却塔风机频率. 温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz.3. 如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量.二蓄冷罐充冷（1）充冷条件1.至少要有一台冷水机组开启;2.放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下,充冷有两种模式.1.一种是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况.2.另一种是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开始运行;3.一次只能有一个蓄冷罐充冷,无论在手动还是自动模式.三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下:1. 没有一台冷水机组开启;2.冷冻水总管平均供水温度高于设定值并维持一定时间;3.所有机组都处于失电报警状态下.当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷.（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的,同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求Additional Cooling Required – ACR 加载的流程a. 当ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器=南北侧集分水器温度平均值，冷冻水供水温度设定点=12 o C，温度偏差值=0.6 o C，平均温度>（12+0.6）即12.6 o C时条件满足b. 运行冷水机组的温度降低速率小于1.5oC /分钟c. 有可加载的机组IDC:有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal（未报警）*以上各项要求a~c均能满足，才进入以下机组加载程序d. 新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间=15分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12根据供水要求2）温度偏差0.6和延时15分钟为了在满足正常使用情况下，系统更稳定加载减少制冷需求Reduce Cooling Required – RCR 卸载的流程a. 目前运行的机组台数多于一台（均运行于CCN模式）b. 运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行2台机组，1号负载电流百分比51%，2号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载=（51%+47%）/2=49%）则条件满足c. 当RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的0.6倍相加后的所得值。
空调主机和暖通系统群控(含冷机群控)的知识分享
制冷季节
制冷季节
参数设定
冷冻水出水温度设定为8℃，1#、2#、3#、4#冷机 冷冻水出水温度设定为6℃，1#、2#、3#、4#冷机纳
纳入群控。
入群控。
闭店延时模式
开机
开机时间到，首先开启第一台大冷机；
开机时间到，首先开启第1~2台大冷机；
加载 减载
（1）第一台离心机组开启后50分钟后，冷冻水总 管供水温度大于8℃且第一名离心冷机负荷大于95%，（1）当冷冻水总管供水温度大于t℃且2台冷机离心 持续10分钟，开启第二名冷机；当冷冻水总管供水 冷机负荷均大于95%，持续10分钟，开启第三台冷机。 温度大于8℃且2台冷机离心冷机负荷均大于95%， 持续10分钟，开启第三台冷机。
机组根据回风温度与设定值偏差自动调节送风机转速，机组回风温度比设定值高2度时， 自动提高风机转速；机组回风温度比设定值低2度时，自动降低风机转速；
二、空调末端调控的逻辑
二、新风机组
a) 新风机组根据送风温度与设定值偏差自动调节空调水阀开度。 ● 夏季工况下，当送风温度高于设定值2℃时，自动加大水阀开度；当送风温度 低于设定值2℃时，自动减小水阀开度。 ● 冬季工况下，当送风温度高于设定值2℃时，自动减小水阀开度；当送风温度 低于设定值2℃时，自动加大水阀开度。 ● 过渡季通风工况下，水阀关闭。
钟后，关闭第三名离心冷机。
关闭第三名离心冷机。
一、冷机群控的逻辑
一、冷机加减载
拓展问题： 1、为什么过渡季节优先开启大冷机而不是小冷机？ 2、冷机的负荷系数小于55%时为什么就要减载？
一、冷机群控的逻辑
二、冷冻水泵变频
2) 冷冻水泵的自动控制逻辑 根据供回水总管的压差或温差自动调整冷冻水泵的运行转速（偏差值可设定）： ● 压差低于设定值-偏差或温差高于设定值+偏差时，增加水泵频率 ● 压差高于设定值+偏差或温差低于设定值-偏差时，降低水泵频率。频率不应低 于35Hz。 ● 单台水泵运行且水泵频率降至下限，压差仍高于设定值+偏差或温差仍低于设 定值-偏差时，水泵频率不变，开启压差旁通阀调节开度。
冷机群控控制逻辑说明
一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下:（1）冷冻水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.1. 冷冻水泵切换条件如下:1.1冷冻水泵有故障;1.2冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期1.3当冷冻水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID调节冷冻水泵频率. 供回水压力差值越小,频率越高; 冷冻水泵最小频率目前设定38Hz.3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀.压差越高,旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵.1. 冷却水泵切换条件如下:冷却水泵有故障;冷却水泵检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.当冷却水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却水泵频率. 温度越高,频率越高;冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较PID调节冷却水旁通阀.温度越高,旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进水阀,两个出水阀)的数量与主机开启的数量是一致的.同时会开启相应的电动蝶阀.1. 冷却塔风机切换条件如下:冷却塔风机有故障;冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个,就会造成风机锁定不能开启. 能开启的条件就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败.当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组.2. 冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却塔风机频率. 温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz.3. 如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量.二蓄冷罐充冷（1）充冷条件1.至少要有一台冷水机组开启;2.放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下,充冷有两种模式.1.一种是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况.2.另一种是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开始运行;3.一次只能有一个蓄冷罐充冷,无论在手动还是自动模式.三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下:1. 没有一台冷水机组开启;2.冷冻水总管平均供水温度高于设定值并维持一定时间;3.所有机组都处于失电报警状态下.当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷.（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的,同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求 Additional Cooling Required – ACR 加载的流程a.当ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器=南北侧集分水器温度平均值，冷冻水供水温度设定点=12 o C，温度偏差值= o C，平均温度>（12+）即 o C时条件满足b.运行冷水机组的温度降低速率小于 /分钟c.有可加载的机组IDC:有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal（未报警）*以上各项要求a~c均能满足，才进入以下机组加载程序d.新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间=15分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12根据供水要求2）温度偏差和延时15分钟为了在满足正常使用情况下，系统更稳定加载减少制冷需求 Reduce Cooling Required – RCR 卸载的流程a.目前运行的机组台数多于一台（均运行于CCN模式）b.运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行2台机组，1号负载电流百分比51%，2号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载=（51%+47%）/2=49%）则条件满足c.当RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的倍相加后的所得值。
冷机群控控制逻辑说明
一 正常供冷
正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机 会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出 水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷 冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机 的两倍,如果冷却塔冷却后的温度还高于设定值 1 度以上含 1 度,并维持 5 分钟以上,则加一组 冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下: （1）冷冻水侧逻辑
以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启 的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换 时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.
2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID 调节冷却水泵频率. 温度越高,频率越高;冷冻水泵最小频率目前设定 40Hz.
始运行; 3. 一次只能有一个蓄冷罐充冷,无论在手动还是自动模式.
三 蓄冷罐放冷
（1） 放冷条件 在放冷总开关处于启用状态下: 1. 没有一台冷水机组开启; 2. 冷冻水总管平均供水温度高于设定值并维持一定时间; 3. 所有机组都处于失电报警状态下.
当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷 罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就 会放冷.
2. 放冷结速后至少要两个小时后才能充冷; 以上两个条件必须要同时满足才能充冷.
（2） 充冷模式 在满足上述两个充冷条件下,充冷有两种模式.
1. 一种是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况. 2. 另一种是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开
冷机群控控制逻辑说明.doc
一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组, 主机接到开机指令后, 主机会发出水泵需求指令, 控制器接到水泵需求指令后, 开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀,同时开启冷冻水泵, 冷却水泵 , 冷却塔风机 .冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的, 冷却塔风机最少开启的数量是主机的两倍, 如果冷却塔冷却后的温度还高于设定值 1 度以上含 1 度 , 并维持 5 分钟以上, 则加一组冷却塔, 以此类推, 一直加到没有可加冷却塔为止. 具体如下:（1）冷冻水侧逻辑当主机接到开机指令时, 延时一定时间后会发出一个水泵需求指令给相应的控制器 , 控制器接到指令后, 会开启相应冷水机组蒸发器侧的出水电动蝶阀, 同时会开启相应数量的冷冻水泵.1.冷冻水泵切换条件如下 :1.1 冷冻水泵有故障 ;1.2 冷冻水泵检测不到自动状态, 既冷冻水泵强电控制柜上的手自动没转到”自动”时 , 电脑上显示”本地”时期1.3 当冷冻水泵接到了开泵指令后 , 延时 8 秒钟后 , 控制器还没检测到水泵运行状态开启时 , 程序会认为此水泵开启失败 .以上三个条件只要有一个,冷冻水泵就会切换到另一台水泵. 相应的 , 水泵能开启的条件就是 : 水泵无故障 , 手自动转换开关打到”自动”档, 水泵无开启失败.水泵切换时 , 会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID 调节冷冻水泵频率 . 供回水压力差值越小 , 频率越高 ; 冷冻水泵最小频率目前设定 38Hz.3. 根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID 调节冷冻水旁通阀.压差越高 , 旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时, 延时一定时间后会发出一个冷却水泵需求指令给相应的控制器, 控制器接到指令后, 会开启相应冷水机组冷凝器侧的出水电动蝶阀, 同时会开启相应数量的冷却水泵 .1.冷却水泵切换条件如下 :冷却水泵有故障 ;, 冷却水泵检测不到自动状态, 既冷却水泵强电控制柜上的手自动没转到”自动”时电脑上显示”本地”时期.当冷却水泵接到了开泵指令后, 延时8 秒钟后 , 控制器还没检测到水泵运行状态开启时 , 程序会认为此水泵开启失败.以上三个条件只要有一个,冷却水泵就会切换到另一台水泵. 相应的 , 水泵能开启的条件就是 : 水泵无故障 , 手自动转换开关打到”自动”档, 水泵无开启失败.水泵切换时 , 会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID 调节冷却水泵频率 . 温度越高 , 频率越高 ; 冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较 PID 调节冷却水旁通阀 . 温度越高 , 旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时, 延时一定时间后会发出一个冷却水泵需求指令给相应的控制器 , 控制器接到指令后, 除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外, 还会发出冷却塔的需求指令, 刚开始时 , 冷却塔组( 每个塔组含两个风机, 两个进水阀 , 两个出水阀 ) 的数量与主机开启的数量是一致的. 同时会开启相应的电动蝶阀 .1.冷却塔风机切换条件如下 :冷却塔风机有故障 ;冷却塔风机塔检测不到自动状态, 既冷却水泵强电控制柜上的手自动没转到”自动”时 , 电脑上显示”本地”时期.当发出了开冷却塔风机指令后, 延时8 秒钟后 , 控制器还没检测到冷却塔风机运行状态开启时 , 程序会认为此水泵开启失败.以上三个条件只要有一个, 就会造成风机锁定不能开启.能开启的条件就是: 风机无故障 , 手自动转换开关打到”自动”档, 水泵无开启失败. 当以上条件造成了同一组冷塔里的两台风机同时不能开启时,会自动选择同时满足以上三点并运行时间最少的冷却塔组.2.冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID 调节冷却塔风机频率 .温度越高,频率越高;冷却塔风机最小频率目前设定40Hz.3.如果冷却塔冷却后的温度还高于设定值 1 度以上含 1 度, 并维持 5 分钟以上 , 则加一组冷却塔 , 以此类推 , 一直加到没有可加冷却塔为止 , 与此相反 , 如果冷却塔冷却后的温度低于设定值 1 度以上含 1 度 , 并维持 5 分钟以上 , 则会减少一组塔 , 但开启的塔组数不会少于冷机数量 .二蓄冷罐充冷（1）充冷条件1. 至少要有一台冷水机组开启;2. 放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下, 充冷有两种模式.1.一种是手动模式 , 在手动模式下 , 用户可以自行开启 , 关闭各个蓄冷罐的充冷工况 .2.另一种是自动模式 , 在自动模式下 , 当蓄冷罐里的平均温度高于设定值时 , 充冷工况开始运行 ;3.一次只能有一个蓄冷罐充冷 , 无论在手动还是自动模式 .三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下 :1.没有一台冷水机组开启 ;2. 冷冻水总管平均供水温度高于设定值并维持一定时间;3. 所有机组都处于失电报警状态下.当放冷总开关处于启用状态时, 以上三个条件只要任何一个, 同时相应充许放冷的蓄冷罐平均温度不高于设定值, 以及单个蓄冷罐的放冷开关打到”ON”时,此时相应的蓄冷罐就会放冷 .（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的, 同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求Additional Cooling Required–ACR加载的流程a.当 ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器 =南北侧集分水器温度平均值，o冷冻水供水温度设定点=12C，o温度偏差值 =C，o平均温度 >（ 12+）即 C 时条件满足b. 运行冷水机组的温度降低速率小于/ 分钟c.有可加载的机组IDC:有未开启的机组，且该机组的控制模式 =CCN，且该机组的报警状态 =Normal（未报警）*以上各项要求 a~c 均能满足，才进入以下机组加载程序d.新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间 =15 分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12 根据供水要求2）温度偏差和延时15 分钟为了在满足正常使用情况下，系统更稳定加载否增机条件 =NO开始否系统处于预备是是否符合下列增机条件？1．冷冻水供水温度> ( 冷冻水设定温度+温度偏差值 )2．冷冻水温下降速率<每分钟o C3．有可加载机组是增机条件 =YES，延时计时器倒计时开始否延时计时器 =0CSM系统处于备用状是启用待命机组退出减少制冷需求Reduce Cooling Required–RCR卸载的流程a. 目前运行的机组台数多于一台（均运行于CCN模式）b.运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行 2 台机组， 1 号负载电流百分比51%，2 号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载 =（ 51%+47%） /2=49%）则条件满足c.当 RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的倍相加后的所得值。
冷源群控逻辑
加机设定<主机负载率 ，并保持20分钟
冷冻总管供水温度>（3台主机
冷冻水出水温度设定值/3+4℃） 保持20分钟
已开主机 <最大台数
加开一组
联锁控制
自动修正
冷却塔出水温度<设定值偏差，且频率<=30HZ，并 保持200秒，或者冷却塔
出水温度<25℃
过渡季 是
否 冷却塔出水温度设定=室外湿球温度+3
关闭冷却塔 发出报警
是
延时30分钟， 关闭冷冻泵
分水器蝶阀是 否打开
否
延时10秒， 关闭冷冻泵
手动开主机
延时40秒，打开对应冷冻泵
冷冻/却泵是否 运行
延迟20秒，打开主机
运行时出现故障延时40秒
手动关主机 手动关冷却塔风扇
主机已关 手动关冷却泵 手动关冷冻泵
注：如果故障修复后不投入使用，需把该主机及配套设备 勾选不投入，否则修复后会自动投入群控！
冷却塔出水温度 >设定值+偏差
调大冷却泵频 率，反之调小
调大冷却塔频 率，反之调小
冷冻泵单台运行且 频率低于35HZ
否 旁通阀Leabharlann %冷冻总管压差 >设定值+偏差
调大旁通阀， 反之调小
主机是否定供水温 度控制
减机设定>主机负载率 ，并保持20分钟
减开一组
注：如果故障修复后不投入使用，需把该主机及配套设备 勾选不投入，否则修复后会自动投入群控！
延时90秒，关闭冷却泵
手动开冷却泵，限 35-50Hz
手动开冷却塔风扇， 限30-50Hz
手动开分水器蝶阀
蝶阀已开
手动开冷冻泵，限 35-50HZ
冷源群控逻辑
冷却塔出水温度 >设定值+偏差
调大冷却泵频 率，反之调小
调大冷却塔频 率，反之调小
冷冻泵单台运行且 频率低于35HZ
否 旁通阀0%
冷冻总管压差 >设定值+偏差
调大旁通阀， 反之调小
主机是否定供水温 度控制
减机设定>主机负载率 ，并保持20分钟
减开一组
注：如果故障修复后不投入使用，需把该主机及配套设备 勾选不投入，否则修复后会自动投入群控！
是
延时30分钟， 关闭冷冻泵
分水器蝶阀是 否打开
否
延时10秒， 关闭冷冻泵
手动开主机
延时40秒，打开对应冷冻泵
冷冻/却泵是否 运行
延迟20秒，打开主机
运行时出现故障延时40秒
手动关主机 手动关冷却塔风扇
主机已关 手动关冷却泵 手动关冷冻泵
注：如果故障修复后不投入使用，需把该主机及配套设备 勾选不投入，否则修复后会自动投入群控！
加机设定<主机负载率 ，并保持20分钟
冷冻总管供水温度>（3台主机
冷冻水出水温度设定值/3+4℃） 保持20分钟
已开主机 <最大台数
加开一组
联锁控制
自动修正
冷却塔出水温度<设定值偏差，且频率<=30HZ，并 保持200秒，或者冷却塔
出水温度<25℃
过渡季 是
否 冷却塔出水温度设定=室外湿球温度+3
关闭冷却塔 发出报警

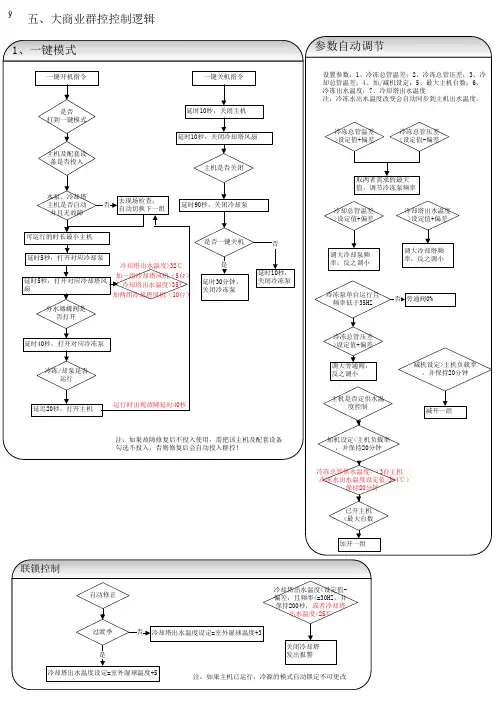

ÿ 五、大商业群控控制逻辑 1、一键模式
一键开机指令
一键关机指令
是否 打到一键模式
主机及配套设 备是否投入
延时10秒，关闭主机 延时10秒，关闭冷却塔风扇
机房群控系统控制逻辑说明
瑞虹新城三期群控系统方案说明麦克维尔中央空调有限公司系统控制部日期Date：2016-06-161.工程及系统概况 (3)1.1系统概况 (3)1.2控制点表 (3)1.3群控设计 (4)2.群控系统主要控制功能 (5)2.1冷水机组与辅设的联动控制 (5)2.2依据温度的机组台数控制 (7)2.3冷却塔风机控制 (9)2.4冷冻水泵的频率控制 (10)3.节能策略 (12)3.1机组台数＆顺序启停控制 (13)3.2冷冻水温度重置（基于总供回水温差） (13)3.3供回水管流量控制 (14)3.4机组启动/停机时间优化 (15)3.5CSM ECO™其它控制策略 (15)4.集中控制管理站 (16)4.1M C Q UAY W EB用户界面 (16)4.2与第三方集成 (17)5.相关案例 (17)1.工程及系统概况本项目共1个冷冻机房系统，系统配置为一套群控系统及一套管理软件。
群控系统对系统内的相关设备实现分散控制集中管理，可以实现联动控制、台数控制、轮换控制、故障切换等自动功能；系统管理工作站可以直观动态的浏览和控制机房内的相关设备，实现高效管理、节能运行。
1.1系统概况1）机房冷源系统设备概况4台离心式水冷冷水机组1台热交换器4台冷水机冷冻侧电动阀4台冷水机冷却侧电动阀5台变频冷冻泵5台定频冷却泵1个冷冻水压差旁通阀8个冷却塔共8个高低速风机8个冷却塔进出水电动阀相关温度、压力、流量、液位、室外温湿度监测加药装置、补水装置监测1.2控制点表控制点表1.3群控设计1）冷却塔3组冷却塔和对应的机组统筹考虑轮换启停及台数对应，原则上是依据室外湿球温度和出水温度值保证尽量低冷却水出水温度（不能低于最低设定温度）以提高水冷冷水机组的效率；2）冷却泵5台冷却泵与水冷冷水机组做联动控制，冷却泵轮换启停，每次启动选择运行时间最短的水泵运行。
当选定的或运行的某台冷却水泵出现故障时自动切入待运行的备用泵，同时发出报警提醒。
空调主机和暖通系统群控(含冷机群控)的知识分享
一、冷机群控的逻辑
二、冷冻水泵变频
拓展问题： 1、压差旁通阀的作用是什么？ 2、水泵的变频下限为什么是35HZ？
一、冷机群控的逻辑
三、冷却塔风扇变频
4) 冷却塔风机的自动控制逻辑 根据冷却塔出水温度自动调整冷却塔风机的运行台数及频率（偏差值可设定）： ●冷却塔开始运行时，所有风机均开启；冷却塔停止运行时，风机均关闭。 ● 出塔温度高于设定值+偏差时，整体提高风机运行频率。 ● 出塔温度低于设定值-偏差时，整体降低风机运行频率，频率不应低于30Hz。 ● 频率达到下限其出塔温度仍低于设定值-偏差时，应按组关闭风机。 设定值低于冷却塔出水极限温度时，自动修正为极限温度。用户在子系统上应能选 择是否启用自动修正功能。冷却塔出水极限温度取“室外湿球温度+3~5℃”，其中 夏季取小值，过渡季取大值。
机组根据回风温度与设定值偏差自动调节送风机转速，机组回风温度比设定值高2度时， 自动提高风机转速；机组回风温度比设定值低2度时，自动降低风机转速；
二、空调末端调控的逻辑
二、新风机组
a) 新风机组根据送风温度与设定值偏差自动调节空调水阀开度。 ● 夏季工况下，当送风温度高于设定值2℃时，自动加大水阀开度；当送风温度 低于设定值2℃时，自动减小水阀开度。 ● 冬季工况下，当送风温度高于设定值2℃时，自动减小水阀开度；当送风温度 低于设定值2℃时，自动加大水阀开度。 ● 过渡季通风工况下，水阀关闭。
二、空调末端调控的逻辑
一、组合式空调机组
当室外空气焓值低于室内空气焓值时，新风阀全开，回风阀关闭，按最大新风比运行；
当室外空气焓值高于室内空气焓值时，新风量根据室内CO2浓度控制，但不得高于设计 最小新风量（阀位不大于30%），且不得低于设计最小新风量的50%（阀位不小于15%）； 空调机组控 制功能（制 冷季） 机组根据送风温度，应能调节水阀开度，当送风温度比设定温度高2℃时，水阀开大； 当送风温度比设定温度低2℃时，水阀关小；
冷机群控控制逻辑说明讲课教案
冷机群控逻辑说明一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持 5 分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下:（1）冷冻水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.1. 冷冻水泵切换条件如下:1.1 冷冻水泵有故障;1.2 冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期1.3 当冷冻水泵接到了开泵指令后,延时8 秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2. 冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID调节冷冻水泵频率.供回水压力差值越小，频率越高；冷冻水泵最小频率目前设定38Hz.3. 根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID 调节冷冻水旁通阀.压差越高，旁通阀开度越大.2）冷却水侧逻辑当主机接到开机指令时，延时一定时间后会发出一个冷却水泵需求指令给相应的控制器，控制器接到指令后，会开启相应冷水机组冷凝器侧的出水电动蝶阀，同时会开启相应数量的冷却水泵.1. 冷却水泵切换条件如下:1.1 冷却水泵有故障；1.2 冷却水泵检测不到自动状态，既冷却水泵强电控制柜上的手自动没转到”自动”时，电脑上显示”本地”时期.1.3 当冷却水泵接到了开泵指令后，延时8 秒钟后，控制器还没检测到水泵运行状态开启时，程序会认为此水泵开启失败.以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却水泵频率.温度越高,频率越高;冷冻水泵最小频率目前设定40Hz.3. 根据各自冷却水回水温度与设定值比较PID 调节冷却水旁通阀.温度越高,旁通阀开度越小3）冷却塔逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组（每个塔组含两个风机,两个进水阀,两个出水阀）的数量与主机开启的数量是一致的.同时会开启相应的电动蝶阀.1. 冷却塔风机切换条件如下:1.1 冷却塔风机有故障;1.2 冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3 当发出了开冷却塔风机指令后,延时8 秒钟后,控制器还没检测到冷却塔风机运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 就会造成风机锁定不能开启. 能开启的条件就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败.当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组.2. 冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却塔风机频率. 温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz.3. 如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5 分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持 5 分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量.二蓄冷罐充冷1）充冷条件1. 至少要有一台冷水机组开启2. 放冷结速后至少要两个小时后才能充冷 以上两个条件必须要同时满足才能充冷 .2) 充冷模式 在满足上述两个充冷条件下 ,充冷有两种模式 .1. 一种是手动模式 ,在手动模式下 ,用户可以自行开启 ,关闭各个蓄冷罐的充冷工况 .2. 另一种是自动模式 ,在自动模式下 ,当蓄冷罐里的平均温度高于设定值时,充冷工况开始运行 ;3. 一次只能有一个蓄冷罐充冷 ,无论在手动还是自动模式 .三 蓄冷罐放冷(1) 放冷条件在放冷总开关处于启用状态下 : 1. 没有一台冷水机组开启 ;2. 冷冻水总管平均供水温度高于设定值并维持一定时间3. 所有机组都处于失电报警状态下 .当放冷总开关处于启用状态时 ,以上三个条件只要任何一个 ,同时相应充许放冷的蓄冷 罐平均温度不高于设定值 ，以及单个蓄冷罐的放冷开关打到 ” ON 寸，此时相应的蓄冷罐就会放冷 .2) 放冷时 ，冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的 冷时的轮换与故障切泵 .四 系统加减机功能增加制冷需求 Additional Cooling Requireda. 当ACR 温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值 IDC :，同时也会执行与正常供-ACR 加载的流程冷冻水供水温度设定点=12 °C,温度偏差值=0.6 °C，b. 运行冷水机组的温度降低速率小于 1.5oC /分钟c. 有可加载的机组IDC:有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal （未报警）*以上各项要求a~c均能满足，才进入以下机组加载程序d. 新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC :延时时间=15分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12根据供水要求2）温度偏差0.6和延时15分钟为了在满足正常使用情况下，系统更稳定加载增机条件=YES 延时计时器倒计时开始系统处于预备 否 使用时间内是是否符合下列增机条件? 1 2 有可加载机组3冷冻水供水温度 > （冷冻水设定温度+温度偏差值） 冷冻水温下降速率 < 每分钟1.5 °C 开始是CSM 系统处于备用 状态延时计时器=0 启用待命机组增机条件=NO减少制冷需求Reduce Cooli ng Required -RCR 卸载的流程a. 目前运行的机组台数多于一台（均运行于CCN模式）b. 运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行2台机组，1号负载电流百分比51%，2号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载=（51%+47%）/2=49%）则条件满足c. 当RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的0.6倍相加后的所得值。
冷机群控控制逻辑说明讲课教案
冷机群控逻辑说明一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下:（1）冷冻水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.1. 冷冻水泵切换条件如下:1.1冷冻水泵有故障;1.2冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期1.3当冷冻水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID调节冷冻水泵频率. 供回水压力差值越小,频率越高; 冷冻水泵最小频率目前设定38Hz.3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀.压差越高,旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵.1. 冷却水泵切换条件如下:1.1冷却水泵有故障;1.2冷却水泵检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当冷却水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却水泵频率.温度越高,频率越高;冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较PID调节冷却水旁通阀.温度越高,旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进水阀,两个出水阀)的数量与主机开启的数量是一致的.同时会开启相应的电动蝶阀.1. 冷却塔风机切换条件如下:1.1冷却塔风机有故障;1.2冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个,就会造成风机锁定不能开启. 能开启的条件就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败.当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组.2. 冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却塔风机频率. 温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz.3. 如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量.二蓄冷罐充冷（1）充冷条件1.至少要有一台冷水机组开启;2.放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下,充冷有两种模式.1.一种是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况.2.另一种是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开始运行;3.一次只能有一个蓄冷罐充冷,无论在手动还是自动模式.三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下:1. 没有一台冷水机组开启;2.冷冻水总管平均供水温度高于设定值并维持一定时间;3.所有机组都处于失电报警状态下.当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷.（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的,同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求Additional Cooling Required – ACR 加载的流程a. 当ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器=南北侧集分水器温度平均值，冷冻水供水温度设定点=12 o C，温度偏差值=0.6 o C，平均温度>（12+0.6）即12.6 o C时条件满足b. 运行冷水机组的温度降低速率小于1.5oC /分钟c. 有可加载的机组IDC:有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal（未报警）*以上各项要求a~c均能满足，才进入以下机组加载程序d. 新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间=15分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12根据供水要求2）温度偏差0.6和延时15分钟为了在满足正常使用情况下，系统更稳定加载减少制冷需求Reduce Cooling Required – RCR 卸载的流程a. 目前运行的机组台数多于一台（均运行于CCN模式）b. 运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行2台机组，1号负载电流百分比51%，2号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载=（51%+47%）/2=49%）则条件满足c. 当RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的0.6倍相加后的所得值。
冷机群控控制逻辑说明
冷机群控逻辑说明一正常供冷正常供冷时,冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器与蒸发器侧的出水电动蝶阀,以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机、冷冻水泵以及冷却水泵的数量与主机开启的数量就是一致的,冷却塔风机最少开启的数量就是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止、具体如下:(1)冷冻水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵、1、冷冻水泵切换条件如下:1.1冷冻水泵有故障;1.2冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期1.3当冷冻水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败、以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵、相应的,水泵能开启的条件就就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败、水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵、2.冷冻水泵的频率调节就是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较,PID调节冷冻水泵频率、供回水压力差值越小,频率越高; 冷冻水泵最小频率目前设定38Hz、3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀、压差越高,旁通阀开度越大、(2)冷却水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵、1、冷却水泵切换条件如下:1、1冷却水泵有故障;1、2冷却水泵检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期、1、3当冷却水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败、以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵、相应的,水泵能开启的条件就就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败、水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵、2、冷却水泵的频率调节就是根据冷却平均回水温度及设定值比较,PID调节冷却水泵频率、温度越高,频率越高;冷冻水泵最小频率目前设定40Hz、3、根据各自冷却水回水温度与设定值比较PID调节冷却水旁通阀、温度越高,旁通阀开度越小(3)冷却塔逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进水阀,两个出水阀)的数量与主机开启的数量就是一致的、同时会开启相应的电动蝶阀、1、冷却塔风机切换条件如下:1、1冷却塔风机有故障;1、2冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期、1、3当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运行状态开启时,程序会认为此水泵开启失败、以上三个条件只要有一个,就会造成风机锁定不能开启、能开启的条件就就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败、当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组、2、冷却塔风机的频率调节就是根据冷却平均回水温度及设定值比较,PID调节冷却塔风机频率、温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz、3、如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量、二蓄冷罐充冷（1）充冷条件1.至少要有一台冷水机组开启;2.放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷、（2）充冷模式在满足上述两个充冷条件下,充冷有两种模式、1.一种就是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况、2.另一种就是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开始运行;3.一次只能有一个蓄冷罐充冷,无论在手动还就是自动模式、三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下:1、没有一台冷水机组开启;2.冷冻水总管平均供水温度高于设定值并维持一定时间;3.所有机组都处于失电报警状态下、当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷、（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量就是一样的,同时也会执行与正常供冷时的轮换与故障切泵、四系统加减机功能增加制冷需求Additional Cooling Required – ACR 加载的流程a. 当ACR温度传感器所测的冷冻水供水温度,高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC:ACR温度传感器=南北侧集分水器温度平均值,冷冻水供水温度设定点=12 o C,温度偏差值=0、6 o C,平均温度>(12+0、6)即12、6 o C时条件满足b. 运行冷水机组的温度降低速率小于1、5oC /分钟c. 有可加载的机组IDC:有未开启的机组,且该机组的控制模式=CCN,且该机组的报警状态=Normal(未报警) *以上各项要求a~c均能满足,才进入以下机组加载程序d. 新冷水机组启动的延迟时间已经结束(延迟时间可以设定)IDC:延时时间=15分钟以上各项要求均能满足,新冷水机组立即启动参数设置原则,1）上述温度设定12根据供水要求2）温度偏差0、6与延时15分钟为了在满足正常使用情况下,系统更稳定加载。
最新冷机群控控制逻辑说明资料
冷机群控逻辑说明一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下:（1）冷冻水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.1. 冷冻水泵切换条件如下:1.1冷冻水泵有故障;1.2冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期1.3当冷冻水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID调节冷冻水泵频率. 供回水压力差值越小,频率越高; 冷冻水泵最小频率目前设定38Hz.3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀.压差越高,旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵.1. 冷却水泵切换条件如下:1.1冷却水泵有故障;1.2冷却水泵检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当冷却水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却水泵频率.温度越高,频率越高;冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较PID调节冷却水旁通阀.温度越高,旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进水阀,两个出水阀)的数量与主机开启的数量是一致的.同时会开启相应的电动蝶阀.1. 冷却塔风机切换条件如下:1.1冷却塔风机有故障;1.2冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个,就会造成风机锁定不能开启. 能开启的条件就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败.当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组.2. 冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却塔风机频率. 温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz.3. 如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量.二蓄冷罐充冷（1）充冷条件1.至少要有一台冷水机组开启;2.放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下,充冷有两种模式.1.一种是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况.2.另一种是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开始运行;3.一次只能有一个蓄冷罐充冷,无论在手动还是自动模式.三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下:1. 没有一台冷水机组开启;2.冷冻水总管平均供水温度高于设定值并维持一定时间;3.所有机组都处于失电报警状态下.当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷.（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的,同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求Additional Cooling Required – ACR 加载的流程a. 当ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器=南北侧集分水器温度平均值，冷冻水供水温度设定点=12 o C，温度偏差值=0.6 o C，平均温度>（12+0.6）即12.6 o C时条件满足b. 运行冷水机组的温度降低速率小于1.5oC /分钟c. 有可加载的机组IDC:有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal（未报警）*以上各项要求a~c均能满足，才进入以下机组加载程序d. 新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间=15分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12根据供水要求2）温度偏差0.6和延时15分钟为了在满足正常使用情况下，系统更稳定加载减少制冷需求Reduce Cooling Required – RCR 卸载的流程a. 目前运行的机组台数多于一台（均运行于CCN模式）b. 运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行2台机组，1号负载电流百分比51%，2号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载=（51%+47%）/2=49%）则条件满足c. 当RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的0.6倍相加后的所得值。
中央空调冷热源群控系统PLC逻辑控制说明
一、冷机启停逻辑（DDC内控制程序）1、冷机启动→平台选择了冷机模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→冷机模式对应的1个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵，冷冻水泵频率>（设定启动频率-5）→开启冷机，系统运行状态返回（计时清零，正常启动完成，如果超过3分钟没有状态返回，启动故障处理程序）→冷机启动完成2、冷机关闭→平台选择了冷机模式，并且发送了关机命令（开始计时）→给冷机发送关机指令，冷机停机，冷机运行状态为OFF，开始计时→计时时间=300S（5分钟），关闭冷冻水循环泵→计时时间=360S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→冷机关闭完成3、板换启动→平台选择了板换模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→板换模式对应的4个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵→板换启动完成4、板换关闭→平台选择了板换模式，并且发送了关机命令（开始计时）→计时时间=30S（半分钟），关闭冷冻水循环泵→计时时间=60S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→板换关闭完成二、冷机故障切换逻辑1、故障条件➢大前提：制冷单元发送了开机命令或者在运行中➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）切换到本地模式➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）故障➢冷机断电（延时10S（可设置）时间没有恢复）。
楼控(含冷机群控)技术的分享
一、冷机群控的逻辑
二、末端设备调控的逻辑 三、实操分享
一、冷机群控的逻辑
一、冷机加减载
1) 冷水机组的自动控制逻辑 群控系统应具备自动加减冷水机组运行台数的功能。加减机逻辑可根据供水温度、冷 机负载率、温降速度等因素确定。
2）冷冻主机调节标准： （1）、单台冷冻机负荷达到95%时，负荷无变化持续5分钟冷机群控自动加载另
机组根据回风温度与设定值偏差自动调节送风机转速，机组回风温度比设定值高2度时， 自动提高风机转速；机组回风温度比设定值低2度时，自动降低风机转速；
二、空调末端调控的逻辑
二、新风机组
a) 新风机组根据送风温度与设定值偏差自动调节空调水阀开度。 ● 夏季工况下，当送风温度高于设定值2℃时，自动加大水阀开度；当送风温度 低于设定值2℃时，自动减小水阀开度。 ● 冬季工况下，当送风温度高于设定值2℃时，自动减小水阀开度；当送风温度 低于设定值2℃时，自动加大水阀开度。 ● 过渡季通风工况下，水阀关闭。
二、空调末端调控的逻辑
一、组合式空调机组
当室外空气焓值低于室内空气焓值时，新风阀全开，回风阀关闭，按最大新风比运行；
当室外空气焓值高于室内空气焓值时，新风量根据室内CO2浓度控制，但不得高于设计 最小新风量（阀位不大于30%），且不得低于设计最小新风量的50%（阀位不小于15%）； 空调机组控 制功能（制 冷季） 机组根据送风温度，应能调节水阀开度，当送风温度比设定温度高2℃时，水阀开大； 当送风温度比设定温度低2℃时，水阀关小；
一、冷机群控的逻辑
二、冷冻水泵变频
拓展问题： 1、压差旁通阀的作用是什么？ 2、水泵的变频下限为什么是35HZ？
一、冷机群控的逻辑
三、冷却塔风扇变频
4) 冷却塔风机的自动控制逻辑 根据冷却塔出水温度自动调整冷却塔风机的运行台数及频率（偏差值可设定）： ●冷却塔开始运行时，所有风机均开启；冷却塔停止运行时，风机均关闭。 ● 出塔温度高于设定值+偏差时，整体提高风机运行频率。 ● 出塔温度低于设定值-偏差时，整体降低风机运行频率，频率不应低于30Hz。 ● 频率达到下限其出塔温度仍低于设定值-偏差时，应按组关闭风机。 设定值低于冷却塔出水极限温度时，自动修正为极限温度。用户在子系统上应能选 择是否启用自动修正功能。冷却塔出水极限温度取“室外湿球温度+3~5℃”，其中 夏季取小值，过渡季取大值。
冷机群控控制逻辑说明
枯藤老树昏鸦，小桥流水人家，古道西风瘦马。
夕阳西下，断肠人在天涯。
冷机群控逻辑说明一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下:（1）冷冻水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.1. 冷冻水泵切换条件如下:冷冻水泵有故障;冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期当冷冻水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID调节冷冻水泵频率. 供回水压力差值越小,频率越高; 冷冻水泵最小频率目前设定38Hz.3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀.压差越高,旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵.1. 冷却水泵切换条件如下:1.1冷却水泵有故障;1.2冷却水泵检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当冷却水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却水泵频率.温度越高,频率越高;冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较PID调节冷却水旁通阀.温度越高,旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进水阀,两个出水阀)的数量与主机开启的数量是一致的.同时会开启相应的电动蝶阀.1. 冷却塔风机切换条件如下:1.1冷却塔风机有故障;1.2冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个,就会造成风机锁定不能开启. 能开启的条件就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败.当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组.2. 冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却塔风机频率. 温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz.3. 如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量.二蓄冷罐充冷（1）充冷条件1.至少要有一台冷水机组开启;2.放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下,充冷有两种模式.1.一种是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况.2.另一种是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开始运行;3.一次只能有一个蓄冷罐充冷,无论在手动还是自动模式.三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下:1. 没有一台冷水机组开启;2.冷冻水总管平均供水温度高于设定值并维持一定时间;3.所有机组都处于失电报警状态下.当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷.（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的,同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求Additional Cooling Required – ACR 加载的流程a. 当ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器=南北侧集分水器温度平均值，冷冻水供水温度设定点=12 o C，温度偏差值=0.6 o C，平均温度>（12+0.6）即12.6 o C时条件满足b. 运行冷水机组的温度降低速率小于1.5oC /分钟c. 有可加载的机组IDC:有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal（未报警）*以上各项要求a~c均能满足，才进入以下机组加载程序d. 新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间=15分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12根据供水要求2）温度偏差0.6和延时15分钟为了在满足正常使用情况下，系统更稳定加载减少制冷需求Reduce Cooling Required – RCR 卸载的流程a. 目前运行的机组台数多于一台（均运行于CCN模式）b. 运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行2台机组，1号负载电流百分比51%，2号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载=（51%+47%）/2=49%）则条件满足c. 当RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的0.6倍相加后的所得值。
冷机群控控制逻辑说明【范本模板】
冷机群控逻辑说明一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组，主机接到开机指令后，主机会发出水泵需求指令,控制器接到水泵需求指令后，开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机。
冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度，并维持5分钟以上，则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止。
具体如下：(1)冷冻水侧逻辑当主机接到开机指令时，延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.1. 冷冻水泵切换条件如下：1.1冷冻水泵有故障；1.2冷冻水泵检测不到自动状态，既冷冻水泵强电控制柜上的手自动没转到”自动”时，电脑上显示"本地”时期1.3当冷冻水泵接到了开泵指令后，延时8秒钟后,控制器还没检测到水泵运行状态开启时，程序会认为此水泵开启失败。
以上三个条件只要有一个，冷冻水泵就会切换到另一台水泵.相应的，水泵能开启的条件就是：水泵无故障,手自动转换开关打到”自动”档，水泵无开启失败。
水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵。
2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较,PID调节冷冻水泵频率。
供回水压力差值越小,频率越高；冷冻水泵最小频率目前设定38Hz.3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀。
压差越高,旁通阀开度越大。
（2）冷却水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器，控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵.1。
冷却水泵切换条件如下:1.1冷却水泵有故障;1。
冷水机组群控策略
冷水机组群控策略新办公室空调系统冷冻站群控说明一．空调水系统监控设备与监控内容详细监控内容如下：1．冷水机组开启台数控制1）根据供回水总管的温差，或回水总管回水温度，对冷水机组进行群控。
冷水机组加载控制――常规运行模式下(夏季运行模式)，默认开启水冷螺杆式冷水机组CH-1。
采用回水温度控制法对冷水机组进行加载控制。
根据供水总管上的温度传感器监测回水温度，根据供水温度的变化，当供水温度>9℃时，开启一台风冷热泵机组；继续监测回水温度，如30min后供水温度仍然>9℃时，开启两台风冷热泵机组。
冷水机组卸载控制――常规运行模式下(夏季运行模式)，当水冷螺杆式冷水机组CH-1与两台风冷热泵机组CH-2,3同时开启时，采用供水温度控制及供回水总管温差控制对冷水机组进行卸载控制。
根据供、回水总管上的温度传感器监测供回水温度，根据二者的变化，当供水温度<7℃，且供回水温差<1℃时，卸载一台风冷热泵机组；继续监测供、回水温度，如30min后回水温度仍然<8℃，且供回水温差仍然<1℃时，卸载两台风冷热泵机组。
冬夏季模式转换为人工手动转换。
(注：冬夏季模式转换需能达到以下要求；①需设置权限，仅操作管理人员具有该权限；②需设置物理保护，以防止错误操作，如任一冷冻泵开启，即表明系统在供冷模式下运行，此时，即使手动进行冬夏季模式转换都不能实现。
) 2）冷水系统运行时间控制。
工作日情况下，早上7:50开启水冷螺杆式冷水机组CH-1，下午5:15，所有冷水机组停止运行，冷冻水泵延时15分钟停止。
低温冷水机组为手动控制。
●机组启动后通过彩色图形显示，显示不同的状态和报警，显示每个参数的值，通过鼠标任意修改设定值，以达到最佳的工况；●机组的每一点都有趋势显示图，报警显示；●设备发生故障时，自动切换；●程序控制冷冻水系统，目的是达到最低的能耗，最低的主机折旧；●根据程序或办公室的日程安排自动开关冷冻机组。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

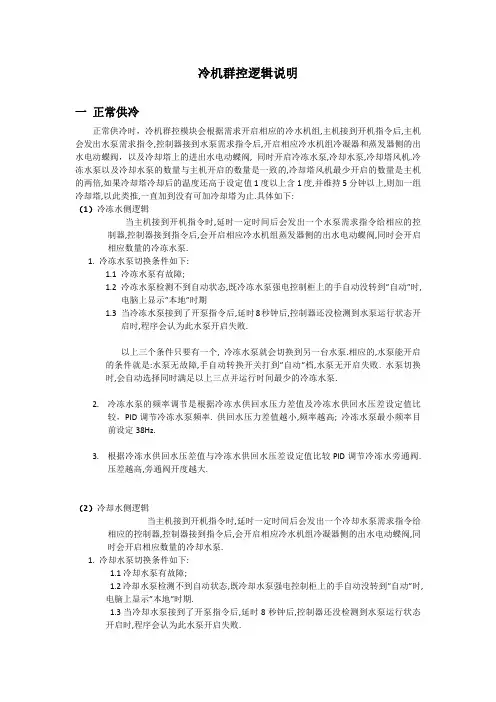

冷机群控逻辑说明
一正常供冷
正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下:
（1）冷冻水侧逻辑
当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.
1. 冷冻水泵切换条件如下:
1.1冷冻水泵有故障;
1.2冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,
电脑上显示”本地”时期
1.3当冷冻水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开
启时,程序会认为此水泵开启失败.
以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.
2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比
较，PID调节冷冻水泵频率. 供回水压力差值越小,频率越高; 冷冻水泵最小频率目前设定38Hz.
3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀.
压差越高,旁通阀开度越大.
（2）冷却水侧逻辑
当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵.
1. 冷却水泵切换条件如下:
1.1冷却水泵有故障;
1.2冷却水泵检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,
电脑上显示”本地”时期.
1.3当冷却水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态
开启时,程序会认为此水泵开启失败.
以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.
2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却水泵频率.
温度越高,频率越高;冷冻水泵最小频率目前设定40Hz.
3.根据各自冷却水回水温度与设定值比较PID调节冷却水旁通阀.温度越高,旁通阀开度
越小
（3）冷却塔逻辑
当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进水阀,两个出水阀)的数量与主机开启的数量是一致的.同时会开启相应的电动蝶阀.
1. 冷却塔风机切换条件如下:
1.1冷却塔风机有故障;
1.2冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自
动”时,电脑上显示”本地”时期.
1.3当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运
行状态开启时,程序会认为此水泵开启失败.
以上三个条件只要有一个,就会造成风机锁定不能开启. 能开启的条件就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败.当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组.
2. 冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却塔风机
频率. 温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz.
3. 如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组
冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量.
二蓄冷罐充冷
（1）充冷条件
1.至少要有一台冷水机组开启;
2.放冷结速后至少要两个小时后才能充冷;
以上两个条件必须要同时满足才能充冷.
（2）充冷模式
在满足上述两个充冷条件下,充冷有两种模式.
1.一种是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况.
2.另一种是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开
始运行;
3.一次只能有一个蓄冷罐充冷,无论在手动还是自动模式.
三蓄冷罐放冷
（1）放冷条件
在放冷总开关处于启用状态下:
1. 没有一台冷水机组开启;
2.冷冻水总管平均供水温度高于设定值并维持一定时间;
3.所有机组都处于失电报警状态下.
当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷.
（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的,同时也会执行与正常供冷时的轮换与故障切泵.
四系统加减机功能
增加制冷需求Additional Cooling Required – ACR 加载的流程
a. 当ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一
个可调整的温度偏差值相加后的所得值
IDC：
ACR温度传感器=南北侧集分水器温度平均值，
冷冻水供水温度设定点=12 o C，
温度偏差值=0.6 o C，
平均温度>（12+0.6）即12.6 o C时条件满足
b. 运行冷水机组的温度降低速率小于1.5oC /分钟
c. 有可加载的机组
IDC:
有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal（未报警）
*以上各项要求a~c均能满足，才进入以下机组加载程序
d. 新冷水机组启动的延迟时间已经结束（延迟时间可以设定）
IDC：
延时时间=15分钟
以上各项要求均能满足，新冷水机组立即启动
参数设置原则，
1）上述温度设定12根据供水要求
温度偏差0.6和延时15分钟为了在满足正常使用情况下，系统更稳定加载。
