万年历单片机课程设计报告
单片机实训报告万年历
一、实训目的随着科技的发展，单片机在各个领域的应用越来越广泛。
本次实训旨在通过万年历的设计与实现，让学生深入了解单片机的编程与应用，提高学生的实践能力和创新意识。
通过万年历的设计，使学生掌握单片机的基本原理、编程技巧以及相关外设的使用。
二、实训内容本次实训以AT89C51单片机为核心，结合DS1302时钟芯片、LCD1602液晶显示屏和独立键盘，设计并实现一个具有年、月、日、星期、时分秒显示以及闰年判断功能的万年历。
三、实训步骤1. 需求分析- 显示当前日期和时间，包括年、月、日、星期、时分秒。
- 判断闰年，正确显示2月的天数。
- 允许用户通过按键调整日期和时间。
- 具有电源掉电保护功能，保证数据不丢失。
2. 硬件设计- 核心模块：AT89C51单片机- 时钟模块：DS1302时钟芯片，提供精确的日期和时间。
- 显示模块：LCD1602液晶显示屏，用于显示日期、时间和星期。
- 按键模块：独立键盘，用于调整日期和时间。
- 电源模块：锂电池，提供稳定的电源。
3. 软件设计- 主程序：负责初始化硬件、读取时间、显示时间和日期、处理按键输入等。
- 时钟模块：读取DS1302芯片中的时间，并进行处理。
- 显示模块：将时间、日期和星期显示在LCD1602液晶显示屏上。
- 按键处理模块：根据按键输入调整日期和时间。
4. 程序编写- 使用C语言进行程序编写，利用Keil软件进行编译和烧录。
5. 调试与测试- 对程序进行调试，确保功能正常。
- 对万年历进行测试，验证其准确性。
四、实训结果经过设计、编程、调试和测试，成功实现了万年历的功能。
万年历能够准确显示当前日期和时间，并具有闰年判断功能。
用户可以通过按键调整日期和时间，且在电源掉电的情况下，万年历仍能保持时间。
五、实训心得1. 实践出真知：通过本次实训，深刻体会到理论知识与实践应用相结合的重要性。
只有将所学知识运用到实际项目中，才能真正掌握单片机的编程与应用。
(完整版)单片机毕业课程设计—万年历
郑州轻工业学院软件学院单片机与接口技术课程设计总结报告设计题目:电子万年历学生姓名:系别：专业：班级：学号：指导教师：2011年12月16日设计题目：电子万年历设计任务与要求：1、显示年月日时分秒及星期信息2、具有可调整日期和时间功能3、增加闰年计算功能方案比较：方案一：系统分为主控制器模块、显示模块、按键开关模块，主控制模块采用AT89C52单片机为控制中心，显示模块采用普通的共阴LED数码管，键输入采用中断实现功能调整，计时使用AT89C52单片机自带的定时器功能，实现对时间、日期的操作，通过按键盘开关实现对时间、日期的调整。
方案二：系统分为主控模块、时钟电路模块、按键扫描模块，LCD显示模块，电源电路、复位电路、晶振电路等模块。
主控模块采用AT89C52单片机，按键模块用四个按键，用于调整时间，显示模块采用LCD1602，时钟电路模块采用DS1302时钟芯片实现对时间、日期的操作。
两个方案工作原理大致相同，只有显示模块和时钟电路不同。
LED 数码管价格适中，对于数字显示效果较好，而且使用单片机的端口也较少； LCD1602液晶显示屏，显示功能强大，可以显示大量文字、图形，显示多样性，清晰可见，价格相对LED数码管来说要昂贵些，但是基于本设计显示的东西较多，若采用LED数码管的话，所需数码管较多，而且不利于控制，因此选择LCD1602作为显示模块。
DS1302是一款高性能的实时时钟芯片，以计时准确、接口简单、使用方便、工作电压范围宽和低功耗等优点，得到广泛的应用，实时时钟有秒、分、时、星期、日、月和年，月小于31天时可以自动调整，并具有闰年补偿功能，而且在掉电时能够在外部纽扣电池的供电下继续工作。
单片机有定时器的功能，但时间误差较大，且需要编写时钟程序，因此采用DS1302作为时钟电路。
对比以上方案，结合设计技术指标与要求我们选择了方案二进行设计。
逻辑总框图:该电子万年历的总体设计框图如图(1)所示。
单片机课程设计报告电子万年历

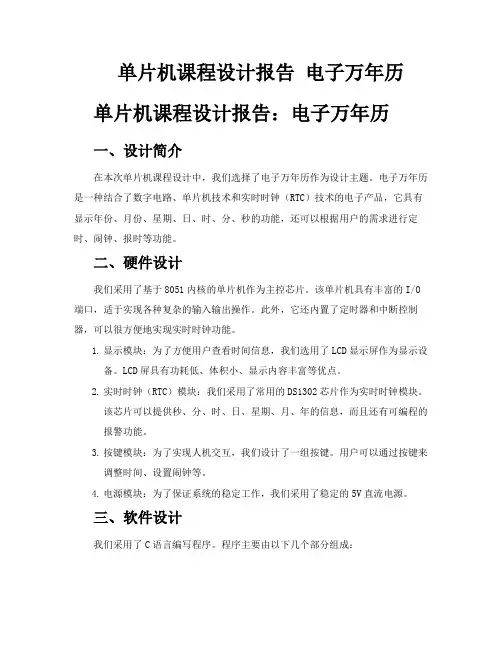

单片机课程设计报告电子万年历单片机课程设计报告：电子万年历一、设计简介在本次单片机课程设计中，我们选择了电子万年历作为设计主题。
电子万年历是一种结合了数字电路、单片机技术和实时时钟（RTC）技术的电子产品，它具有显示年份、月份、星期、日、时、分、秒的功能，还可以根据用户的需求进行定时、闹钟、报时等功能。
二、硬件设计我们采用了基于8051内核的单片机作为主控芯片。
该单片机具有丰富的I/O 端口，适于实现各种复杂的输入输出操作。
此外，它还内置了定时器和中断控制器，可以很方便地实现实时时钟功能。
1.显示模块：为了方便用户查看时间信息，我们选用了LCD显示屏作为显示设备。
LCD屏具有功耗低、体积小、显示内容丰富等优点。
2.实时时钟（RTC）模块：我们采用了常用的DS1302芯片作为实时时钟模块。
该芯片可以提供秒、分、时、日、星期、月、年的信息，而且还有可编程的报警功能。
3.按键模块：为了实现人机交互，我们设计了一组按键。
用户可以通过按键来调整时间、设置闹钟等。
4.电源模块：为了保证系统的稳定工作，我们采用了稳定的5V直流电源。
三、软件设计我们采用了C语言编写程序。
程序主要由以下几个部分组成：1.主程序：主程序主要负责读取RTC模块的时间信息，并控制LCD显示屏显示时间。
同时，主程序还要检测按键输入，根据用户的需求进行相应的操作。
2.RTC驱动程序：为了正确地读取和设置DS1302芯片的时间信息，我们编写了相应的驱动程序。
驱动程序包括初始化和读写寄存器两部分。
3.按键处理程序：按键处理程序用于检测按键输入，并根据按键值执行相应的操作。
比如，用户可以通过按键来增加或减少时间，设置闹钟等。
4.LCD显示程序：LCD显示程序用于控制LCD显示屏的显示内容。
在本设计中，我们使用了点阵字符库，将时间信息以字符的形式显示在LCD屏上。
四、测试与验证为了确保我们的电子万年历设计正确无误，我们进行了以下的测试和验证：1.硬件测试：首先，我们对硬件电路进行了测试，确保每个模块都能正常工作。
基于51单片机的万年历设计
基于51单片机的万年历设计一、系统设计方案本万年历系统主要由 51 单片机、时钟芯片、液晶显示屏、按键等部分组成。
51 单片机作为核心控制器，负责整个系统的运行和数据处理。
时钟芯片用于提供精确的时间信息，液晶显示屏用于显示万年历的相关内容，按键则用于设置时间和功能切换。
二、硬件设计1、单片机选型选用常见的 51 单片机，如 STC89C52 单片机，它具有性能稳定、价格低廉、易于编程等优点。
2、时钟芯片选择 DS1302 时钟芯片，该芯片能够提供高精度的实时时钟，具有闰年补偿功能，并且可以通过串行接口与单片机进行通信。
3、液晶显示屏采用 1602 液晶显示屏，能够清晰地显示字符和数字，满足万年历的显示需求。
4、按键电路设计四个按键，分别用于时间设置、功能切换、加和减操作。
三、软件设计1、主程序流程系统上电后，首先进行初始化操作，包括单片机端口初始化、时钟芯片初始化、液晶显示屏初始化等。
然后读取时钟芯片中的时间数据，并在液晶显示屏上显示出来。
接着进入循环，不断检测按键状态，根据按键操作执行相应的功能，如时间设置、功能切换等。
2、时钟芯片驱动程序通过单片机的串行接口向 DS1302 发送命令和数据，实现对时钟芯片的读写操作，获取准确的时间信息。
3、液晶显示屏驱动程序编写相应的函数，实现对1602 液晶显示屏的字符和数字显示控制。
4、按键处理程序采用扫描方式检测按键状态，当检测到按键按下时，执行相应的按键处理函数，实现时间设置和功能切换等操作。
四、时间设置功能通过按键操作进入时间设置模式，可以分别设置年、月、日、时、分、秒等信息。
在设置过程中，液晶显示屏会显示当前设置的项目和数值，并通过加、减按键进行调整。
设置完成后，将新的时间数据保存到时钟芯片中。
五、显示功能万年历的显示内容包括年、月、日、星期、时、分、秒等信息。
通过合理的排版和显示控制，使这些信息在液晶显示屏上清晰、直观地呈现给用户。
六、系统调试在完成硬件和软件设计后，需要对系统进行调试。
单片机课程设计(论文)电子万年历的设计
目录1设计要求 (2)2方案论证与对比 (2)液晶显示器控制方式选择 (2)2.2并行接口动态显示电路选择 (2)2.3LCD液晶显示器的接口方法选择 (3)液晶显示器限流电阻选择 (4)3系统硬件电路的设计 (5)主控模块AT89C52 (5)3.2显示模块电路设计 (6)4系统软件设计 (7)4.1系统软件概述 (7)4.2主要子程序设计 (8)4.2.1 时钟中断服务子程序设计 (8)时间调整子程序设计 (9)4.2.3 判断闰年子程序设计 (9)4.2.4 精度分析分析与计算 (10)4.2.5 第一次初值的设置 (10)4.2.6 重载初值的方法 (10)5系统仿真与测试 (11)5.1系统仿真 (11)功能测试 (11)6总结 (12)参考文献 (13)1设计要求本课题以AT89C52单片机为核心，设计并制作出智能LCD电子钟，具有以下基本功能：能进行时间、年份、日期、星期显示；能区分是否闰年；能检测室温并显示。
扩展功能部分可以通过控制按键使时间暂停、可以调整校正时间并通过按键切换轮流显示时间、年份、日期、星期。
2方案论证与对比2.1液晶显示器控制方式选择采用LCD液晶显示，具有超精致影像画质、十足平面显示、节省空间、节省能源等优点，但按控制方式不同，LCD可分为被动矩阵式LCD及主动矩阵式LCD两种。
可根据不同需要采用不同的方式。
方案一被动矩阵式LCD被动矩阵式LCD在亮度及可视角方面受到较大的限制，反应速度也较慢。
由于画面质量方面的问题，使得这种显示设备不利于发展为桌面型显示器，但成本低廉。
方案二主动矩阵式LCD目前应用比较广泛的主动矩阵式LCD，也称TFT-LCD(Thin Film Transistor-LCD，薄膜晶体管LCD)。
TFT液晶显示器是在画面中的每个像素内建晶体管，可使亮度更明亮、色彩更丰富及更宽广的可视面积。
与CRT显示器相比，LCD显示器的平面显示技术体现为较少的零件、占据较少的桌面及耗电量较小，但CRT技术较为稳定成熟。
万年历单片机课程设计报告

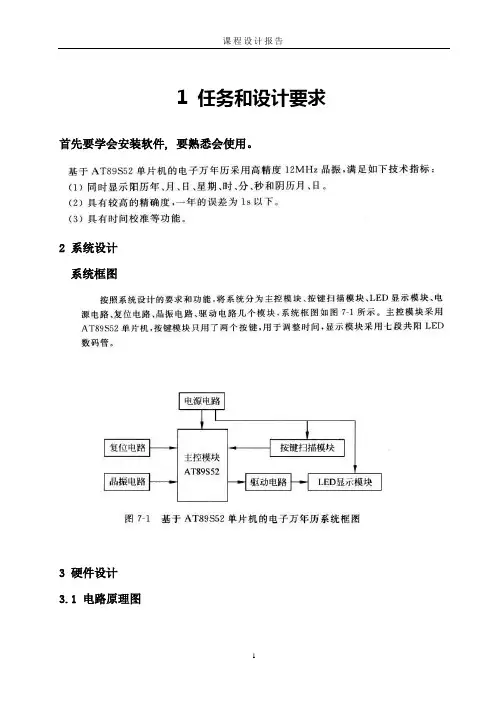

1 任务和设计要求首先要学会安装软件, 要熟悉会使用。
2 系统设计系统框图3 硬件设计3.1 电路原理图3.2 主要单元电路3.3 元件清单4 软件设计4.1 程序流程图4.2程序清单TIME_WEEK DATA 52H TIME_YEAR DATA 5DH TIME_MONTH DATA 5EH TIME_DATA DATA 5FH YEARH DATA 36HYEAR DATA 35H MONTH DATA 34HDAY DATA 33HHOUR DATA 32H MINUTE DATA 31HSEC DATA 30HAAA BIT P3.0BBB BIT P3.1AA BIT P3.3BB BIT P3.4CC BIT P3.5BL BIT P3.2BZ1 BIT 21H.0 TIMES DATA 20H COM DATA P1 ORG 0000HLJMP START ORG 0003H RETIORG 000BH LJMP INTT0ORG 0013H RETIORG 001BH RETIORG 0023H RETISTART:MOV R0,#30H MOV R7,#9 CLEETE:MOV @R0,#00H INC R0DJNZ R7,CLEETE MOV TIMES,#00H MOV TMOD,#01H MOV TL0,#0C0H MOV TH0,#63H MOV SEC,#0MOV MINUTE,#0H MOV HOUR,#0H MOV DAY,#01H MOV MONTH,#01H MOV YEAR,#01H MOV YEARH,#20H SETB EASETB ET0SETB TR0MOV R4,#19 START1:CALL DISPJNB AA,SETMM1 JMP START1 SETMM1:CALL SETMMJMP START1 SETMM:CALL DISPCALL DISPJB AA,SETMM0 SETMM2:JNB AA,SETMM3CLR ET0CLR TR0MOV SEC,#0MOV TIMES,#01H MOV R0,#MINUTE SETMM4:NOPINC22:CALL OFFLCALL INC11CALL DISPJB AA,INC22CALL DISPJB AA,INC22INC R0MOV A,TIMESRL AMOV TIMES,AJNB TIMES.5, SETMM4 SETMM12:JNB AA , SETMM11 SETMM0:SETB TR0SETB ET0RETSETMM11:CALL DISPJMP SETMM12 SETMM3:CALL DISPJMP SETMM2INC11:MOV R3,#40INC111:MOV A,@R0JB BB,INC17ADD A,#1DA ACALL INC000INC13:JNB BB , INC14INC17:MOV @R0,A CALL DISP DJNZ R3,INC111RETINC14:CALL DISP JMP INC13 OFFL:MOV 22H,@R0 MOV R6,#10 OFF1:MOV R7,#10OFF2:MOV @ R0, # 0AAH CALL DISPDJNZ R7 , OFF2DJNZ R6 , OFF1MOV @ R0 , 22H RETINC000:JB TIMES.0, INC001 JB TIMES.1, INC002 JB TIMES.2, INC003 JB TIMES.3, INC004 JB TIMES.4, INC005 JMP INCOUTINC005:CJNE A, #99H, INCOUT MOV A,#00H JMP INCOUT INC004:CJNE A, # 13H, INCOUT MOV A,#01H JMP INCOUTINC003:CJNE A,# 32H ,INCOUT MOV A,#01H JMP INCOUT INC002:CJNE A,#24H,INCOUT MOV A,#00H JMP INCOUT INC001:CJNE A,# 60H , INCOUT MOV A,#00H INCOUT:RETINTT0:PUSH ACC PUSH PSWORL TL0,#0C0HMOV TH0,#63H DJNZ R4 , CLKE111 JMP LOOP11 CLKE111:JMP CLKELOOP11:MOV R4,#19H MOV A,SECADD A,#1DA AMOV SEC,A CJNE A, #60H , CLKE99 MOV SEC,#0 MOV A,MINUTE ADD A,#1DA AMOV MINUTE,A CLK0:CJNE A, # 60H, CLKE MOV MINUTE,#0 MOV A,HOURADD A,#1DA AMOV HOUR,ACJNE A, # 24H, CLKE MOV HOUR,#0 MOV A,DAYADD A,#1DA AMOV DAY,A MOV A,MONTH INC AMOVC A, @A + PC SJMP CLK1DB 31H,28H,31H DB 30H,31H,30H DB 31H,31H,30H DB 00H,00H,00H DB 00H,00H,00H DB 31H,30H,31H CLK1:CLR CSUBB A,DAYJNC CLKEMOV A,MONTH CJNE A,#2,CLK3MOV A,YEAR ANL A,#13HJNB ACC.4,CLK2ADD A,#2CLK2:ANL A,#3JNZ CLK3MOV A,DAY XRL A,#29HJZ CLKECLK3:MOV DAY,#1 MOV A,MONTH ADD A,#1DA AMOV MONTH,A CJNE A,#13H,CLKE MOV MONTH,#1 MOV A,YEAR ADD A,#1DA AMOV YEAR,A CLKE99:CALL CONVERT CLKE:POP PSW POP ACC RETIDISP:PUSH PSW PUSH ACC MOV 23H,R0 DISP99:MOV R1,#40H MOV R0,#30H MOV R2,#9 DISP1:MOV A,@R0ANL A,#0FHMOV @R1,AMOV A,@R0SWAP AANL A,#0FHINC R1MOV @R1,ADJNZ R2,DISP2 CALL DISPLAYMOV R0,23HPOP ACCPOP PSWRETDISP2:INC R1INC R0JMP DISP1 DISPLAY:MOV R1,#40HMOV R5,#19SETB AAAPLAY:SETB BBBNOPCLR BBBCLR AAAMOV A,@R1MOV DPTR,#TAB MOVC A,@A+DPTR MOV COM,ACALL DL1MSMOV COM,#0FFHDJNZ R5,PLAY1CLR BBBSETB AAARETPLAY1:INC R1JMP PLAYTAB:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH,0A3H,8EH,0ABH DL1MS:MOV 25H,R7MOV 24H,R6MOV R7,#20DS1:MOV R6,#10DJNZ R6,$DJNZ R7,DS1MOV R7,25HMOV R6,24HRETSTART_YEAR EQU 01 CONVERT_YEAR DATA 5CH CONVERT_MONTH DATA 38H CONVERT_DATE DATA 37H TEMP_BYTE1 DATA 57H TEMP_BYTE2 DATA 58H TEMP_BYTE3 DATA 59H TEMP_BYTE4 DATA 5AH TEMP_BYTE5 DATA 5BH CONVERT:MOV A, YEARMOV TIME_YEAR,AMOV A,MONTHMOV TIME_MONTH,AMOV A,DAYMOV TIME_DATA,AMOV A,TIME_YEARMOV B,#16DIV ABMOV CONVERT_YEAR,B MOV B,#10MUL ABADD A,CONVERT_YEARMOV CONVERT_YEAR,AMOV A,TIME_MONTHJNB ACC.4,CON_02CLR ACC.4ADD A,#10CON_02:MOV CONVERT_MONTH,A MOV A,TIME_DATAMOV B,#16DIV ABMOV CONVERT_DATE,BMOV B,#10MUL ABADD A,CONVERT_DATEMOV CONVERT_DATE,AMOV DPTR,#MONTH_DATAMOV A,CONVERT_YEARCON_06:CLR CSUBB A,#START_YEARMOV B,#3MUL ABADD A,DPLMOV DPL,AMOV A,BADDC A,DPHMOV DPH,AMOV A, #2MOVC A, @A+DPTRCLR ACC.7MOV B, #32DIV ABMOV TEMP_BYTE1,AMOV TEMP_BYTE2,BMOV TEMP_BYTE3,#0MOV A,CONVERT_MONTH CJNE A,#10,CON_08CON_08:JC CON_09MOV TEMP_BYTE3,#1CON_09:MOV A,CONVERT_YEAR ANL A,#03HJNZ CON_10MOV A,CONVERT_MONTH LCALL GET_RUN_DAYS_LOW SJMP CON_12CON_10:MOV A,CONVERT_MONTH LCALL GET_DAYS_LOWCON_12:MOV B,CONVERT_DATE DEC BADD A,BMOV TEMP_BYTE4,AJNC CON_14INC TEMP_BYTE3CON_14:MOV A,TEMP_BYTE1 LCALL GET_DAYS_LOWDEC AADD A,TEMP_BYTE2MOV TEMP_BYTE5,AMOV A,CONVERT_MONTHCJNE A,TEMP_BYTE1,CON_20 MOV A,CONVERT_DATECJNE A,TEMP_BYTE2,CON_20 CON_20:JC CON_22LJMP CON_60CON_22:MOV A,CONVERT_YEAR JNZ CON_24MOV A,#100CON_24:DEC AMOV CONVERT_YEAR,A MOV A,DPLCLR CSUBB A,#3MOV DPL,AJNC CON_26DEC DPHCON_26:MOV A,TEMP_BYTE5 CLR CSUBB A,TEMP_BYTE4MOV TEMP_BYTE3,AMOV CONVERT_MONTH,#12 CLR F0CLR AMOVC A,@A+DPTRANL A,#0F0HSWAP A;MOV TEMP_BYTE4,AJZ CON_30MOV A, #2MOVC A , @A+DPTRMOV C, ACC.7MOV A, #1MOVC A, @A+DPTRRLC ASJMP CON_34CON_30:MOV A, #1MOVC A, @A+DPTRCON_34:MOV TEMP_BYTE5, A CON_40:MOV A, TEMP_BYTE5 RRC AMOV TEMP_BYTE5, AJC CON_42MOV B, #29SJMP CON_44CON_42:MOV B, #30CON_44:MOV A, TEMP_BYTE3 CLR CSUBB A, BJZ CON_46JNC CON_50CPL AINC ACON_46: INC AMOV B, #10DIV ABSWAP AORL A, BMOV CONVERT_DATE, A MOV A, CONVERT_MONTH MOV B, #10DIV ABSWAP AORL A, BMOV CONVERT_MONTH, A MOV A, CONVERT_YEAR MOV B, #10DIV ABSWAP AORL A, BMOV CONVERT_YEAR, A CALL WEEKRETCON_50:MOV TEMP_BYTE3, A JB F0, CON_52DEC CONVERT_MONTHCON_52:MOV A, CONVERT_MONTH CJNE A, TEMP_BYTE4, CON_54CPL F0CON_54:SJMP CON_40CON_60:MOV A, TEMP_BYTE4CLR CSUBB A, TEMP_BYTE5MOV TEMP_BYTE4, AJNC CON_62DEC TEMP_BYTE3CON_62:MOV CONVERT_MONTH, #1 CLR AMOVC A, @A+DPTRMOV TEMP_BYTE5, AANL A, #0F0HSWAP AXCH A, TEMP_BYTE5CLR F0ANL A, #0FHMOV TEMP_BYTE1, AMOV A, #1MOVC A, @A+DPTRMOV TEMP_BYTE2, AANL A, #0F0HORL A, TEMP_BYTE1SWAP AMOV TEMP_BYTE1, AMOV A, #2MOVC A, @A+DPTRMOV C, ACC.7MOV A, TEMP_BYTE2ANL A, # 0FHSWAP AMOV ACC.3, CMOV TEMP_BYTE2, ACON_70:MOV A, TEMP_BYTE2 RLC AMOV TEMP_BYTE2, AMOV A, TEMP_BYTE1RLC AMOV TEMP_BYTE1, AJC CON_72MOV B, #29SJMP CON_74CON_72:MOV B, #30CON_74:MOV A, TEMP_BYTE4CLR CSUBB A,BJNC CON_78MOV B, AMOV A, TEMP_BYTE3JZ CON_76DEC TEMP_BYTE3MOV TEMP_BYTE4, BSJMP CON_80CON_76:MOV A, TEMP_BYTE4 LJMP CON_46CON_78:MOV TEMP_BYTE4, ACON_80:MOV A, CONVERT_MONTH CJNE A, TEMP_BYTE5, CON_82 CPL F0JNB F0, CON_82SJMP CON_70CON_82:INC CONVERT_MONTH SJMP CON_70GET_DAYS_LOW:MOVC A, @A+PCRETDB 0,31,59,90,120,151,181,212,243,17,48,78 GET_RUN_DAYS_LOW:MOVC A, @A+PCRETDB 0,31,60,91,121,152,182,213,244,18,49,79 MONTH_DATA:DB 04DH,04AH,0B8H;2001DB 00DH,04AH,04CH;2002DB 00DH,0A5H,041H;2003DB 025H,0AAH,0B6H;2004DB 005H,06AH,049H;2005DB 07AH,0ADH,0BDH;2006DB 002H,05DH,052H;2007DB 009H,02DH,047H;2008DB 05CH,095H,0BAH;2009DB 00AH,095H,04EH;2010DB 00BH,04AH,043H;2011DB 04BH,055H,037H;2012 DB 00AH,0D5H,04AH;2013 DB 095H,05AH,0BFH;2014 DB 004H,0BAH,053H;2015 DB 00AH,05BH,048H;2016 DB 065H,02BH,0BCH;2017 DB 005H,02BH,050H;2018 DB 00AH,093H,045H;2019 DB 047H,04AH,0B9H;2020 DB 006H,0AAH,04CH;2021 DB 00AH,0D5H,041H;2022 DB 024H,0DAH,0B6H;2023 DB 004H,0B6H,04AH;2024 DB 069H,057H,03DH;2025 DB 00AH,04EH,051H;2026 DB 00DH,026H,046H;2027 DB 05EH,093H,03AH;2028 DB 00DH,053H,04DH;2029 DB 005H,0AAH,043H;2030 DB 036H,0B5H,037H;2031 DB 009H,06DH,04BH;2032 DB 0B4H,0AEH,0BFH;2033DB 004H,0ADH,053H;2034 DB 00AH,04DH,048H;2035 DB 06DH,025H,0BCH;2036 DB 00DH,025H,04FH;2037 DB 00DH,052H,044H;2038 DB 05DH,0AAH,038H;2039 DB 00BH,05AH,04CH;2040 DB 005H,06DH,041H;2041 DB 024H,0ADH,0B6H;2042 DB 004H,09BH,04AH;2043 DB 07AH,04BH,0BEH;2044 DB 00AH,04BH,051H;2045 DB 00AH,0A5H,046H;2046 DB 05BH,052H,0BAH;2047 DB 006H,0D2H,04EH;2048 DB 00AH,0DAH,042H;2049 DB 035H,05BH,037H;2050 DB 009H,037H,04BH;2051 DB 084H,097H,0C1H;2052 DB 004H,097H,053H;2053 DB 006H,04BH,048H;2054 DB 066H,0A5H,03CH;2055DB 00EH,0A5H,04FH;2056 DB 006H,0B2H,044H;2057 DB 04AH,0B6H,038H;2058 DB 00AH,0AEH,04CH;2059 DB 009H,02EH,042H;2060 DB 03CH,097H,035H;2061 DB 00CH,096H,049H;2062 DB 07DH,04AH,0BDH;2063 DB 00DH,04AH,051H;2064 DB 00DH,0A5H,045H;2065 DB 055H,0AAH,0BAH;2066 DB 005H,06AH,04EH;2067 DB 00AH,06DH,043H;2068 DB 045H,02EH,0B7H;2069 DB 005H ,02DH, 04BH; 2070 DB 08AH, 095H, 0BFH; 2071 DB 00AH, 095H, 053H; 2072 DB 00BH, 04AH, 047H; 2073 DB 06BH, 055H, 03BH; 2074 DB 00AH, 0D5H, 04FH; 2075 DB 005H, 05AH, 045H; 2076 DB 04AH, 05DH, 038H; 2077DB 00AH, 05BH, 04CH; 2078 DB 005H, 02BH, 042H; 2079 DB 03AH, 093H, 0B6H; 2080 DB 006H, 093H, 049H; 2081 DB 077H, 029H, 0BDH; 2082 DB 006H, 0AAH, 051H; 2083 DB 00AH, 0D5H, 046H; 2084 DB 054H, 0DAH, 0BAH; 2085 DB 004H, 0B6H, 04EH; 2086 DB 00AH, 057H, 043H; 2087 DB 045H, 027H, 038H; 2088 DB 00DH, 026H, 04AH; 2089 DB 08EH, 093H, 03EH; 2090 DB 00DH, 052H, 052H; 2091 DB 00DH, 0AAH, 047H; 2092 DB 066H, 0B5H, 03BH; 2093 DB 005H, 06DH, 04FH; 2094 DB 004H, 0AEH, 045H; 2095 DB 04AH, 04EH, 0B9H; 2096 DB 00AH, 04DH, 04CH; 2097 DB 00DH, 015H, 041H; 2098 DB 02DH, 092H, 0B5H; 2090DB 00DH, 053H, 049H; 2100 TIME_WEEK1 DATA 52H WEEK:MOV A, TIME_YEARMOV B, #16DIV ABMOV TEMP_BYTE1, BMOV B, #10MUL ABADD A, TEMP_BYTE1MOV TEMP_BYTE1, AMOV A, TIME_MONTHJB ACC.7, GETW02MOV A, #100ADD A, TEMP_BYTE1MOV TEMP_BYTE1, AMOV A, TIME_MONTHCLR ACC.7GETW02: JNB ACC.4, GETW04 ADD A , #10CLR ACC.4GETW04: MOV TEMP_BYTE2,AMOV A, TIME_DATAMOV B, #16DIV ABMOV TEMP_BYTE3, BMOV B, #10MUL ABADD A, TEMP_BYTE3MOV TEMP_BYTE3, AMOV A ,TEMP_BYTE1ANL A, #03HJNZ GETW10MOV A, TEMP_BYTE2CJNE A, #3,GETW06GETW06: JNC GETW10DEC TEMP_BYTE3GETW10: MOV A,TEMP_BYTE2 LCALL GET_CORRECTADD A, TEMP_BYTE1MOV B, #7DIV ABMOV A, TEMP_BYTE1ANL A, #0FCHRR ARR AADD A, BADD A, TEMP_BYTE3 MOV B, #7DIV ABMOV A, BCJNE A, #0,OUTOUT MOV B, #8 OUTOUT:MOV TIME_WEEK, B RETGET_CORRECT: MOVC A, @A+PC RETDB 0,3,3,6,1,4,6,2,5,0,3,5 END5 系统仿真及调试6 仿真结果及分析上图为运行时的显示, 左边两个数码管显示器显示的是年、月、日, 中间的显示的是时、分、秒, 右边显示的是农历日期以及星期。
单片机实训总结报告万年历
一、引言随着科技的不断发展，单片机技术在各个领域得到了广泛的应用。
为了提高我们的实践能力和专业技能，我们选择了单片机实训作为课程的一部分。
在实训过程中，我们以万年历为例，通过学习单片机原理、编程和应用，实现了万年历的设计与制作。
本文将详细总结万年历实训的整个过程。
二、实训目标1. 掌握单片机的基本原理和编程方法；2. 熟悉万年历的设计与制作流程；3. 提高动手实践能力和团队合作精神；4. 培养创新思维和解决问题的能力。
三、实训内容1. 单片机原理及编程实训初期，我们学习了单片机的基本原理，包括CPU、存储器、输入输出接口等。
通过学习，我们了解了51单片机的结构、工作原理和指令系统。
在此基础上，我们学习了C语言编程，掌握了Keil软件的使用方法。
2. 万年历设计与制作万年历的设计与制作分为以下几个步骤：（1）需求分析：确定万年历的功能，包括显示年、月、日、星期、时分秒、农历、公历、节假日等。
（2）硬件设计：选择合适的单片机、显示屏、按键等硬件设备。
本实训选用AT89C51单片机、LCD1602显示屏和按键。
（3）软件设计：编写万年历的程序，实现功能需求。
程序主要包括以下几个模块：1）时钟模块：实现时分秒的计时功能；2）日期模块：实现年、月、日的显示和计算；3）星期模块：根据日期计算星期；4）农历模块：根据公历日期计算农历日期；5）节假日模块：显示节假日信息；6）按键模块：实现用户交互功能。
（4）调试与优化：对万年历程序进行调试，确保功能正常运行。
同时，对程序进行优化，提高运行效率。
3. 实训成果展示经过一段时间的努力，我们成功完成了万年历的设计与制作。
以下为万年历的部分功能展示：（1）显示当前日期、时间、星期和温度；（2）显示农历日期和节假日信息；（3）通过按键调整时间、日期和温度；（4）具有闹钟功能，可设置闹钟时间。
四、实训总结1. 提高了单片机编程能力：通过万年历的设计与制作，我们掌握了C语言编程方法，熟悉了Keil软件的使用。
单片机课程设计报告(万年历)
目录一、摘要 (2)二、设计任务 (4)三、总体方案设计与论证 (4)1、液晶显示模块 (4)2、实时时间计算模块 (5)3、实时环境温度采集模块 (5)4、报警模块 (6)5、设置模块 (6)四、总体方案组成框图 (7)五、系统硬件设计 (8)1、LCD显示模块 (8)2、实时时间计算模块 (12)3、实时环境温度检测模块 (16)4、报警模块 (21)5、设置模块 (22)六、系统软件设计 (23)七、系统硬件电路设计 (24)八、系统硬件PROTEUS仿真原理图 (25)九、系统硬件仿真运行情况图 (26)1、显示欢迎界面 (26)2、显示实时时间 (26)3、显示当前温度 (27)4、时间设置 (27)5、最高报警温度设置 (28)6、闹钟时间设置 (28)7、超温 (29)8、闹钟时间到 (29)附录一：实物图 (30)附录三：源程序代码 (33)附录四：参考文献 (62)摘要单片机就是微控制器，是面向应用对象设计、突出控制功能的芯片。
单片机接上晶振、复位电路和相应的接口电路，装载软件后就可以构成单片机应用系统。
将它嵌入到形形色色的应用系统中，就构成了众多产品、设备的智能化核心。
本设计就是应用单片机强大的控制功能制作而成的电子万年历，该电子万年历包括三大功能：实时显示年、月、日、时、分、秒；实时监测环境温度（可根据需要启动高温报警功能）；电子闹钟。
M bn本设计采用的是AT89S52单片机，该单片机采用的MCU51内核，因此具有很好的兼容性，内部带有8KB的ROM，能够存储大量的程序，最突出特点是具有ISP在系统烧写功能，使得烧写程序更加方便。
计时芯片采用DALLAS公司的涓细充电时钟芯片DS1302，该芯片通过简单的串行通信与单片机进行通信，时钟/日历电路能够实时提供年、月、日、时分、秒信息，采用双电源供电，当外部电源掉电时能够利用后备电池准确计时。
温度检测采用DALLAS公司的数字化温度传感器，该芯片采用的是独特的“一线总线”的方式与单片机进行通信，一线总线独特而且经济的特点，是用户可以轻松的组建传感器网络，为测量系统的构建引入全新的概念。
单片机万年历课程设计报告
单片机万年历课程设计报告一、课程设计目标本课程设计旨在帮助学生掌握单片机应用基础知识，学习并完成万年历电路的设计和代码编写。
通过这个实践，学生将会深入理解单片机在实际生活中的应用，同时提升自己的程序设计和解决问题的能力。
二、课程设计内容1. 万年历电路的原理和设计本次课程设计要求学生完成一个万年历电路的设计，包括硬件电路和程序设计。
在电路设计中，学生需要考虑到显示器、时钟模块、日期模块和温湿度传感器等部分的连接和调试。
在程序设计方面，学生需要实现万年历的功能，包括显示当前日期和时间、自动确定闰年、节假日提示等。
2. 单片机基本原理和应用实践在万年历电路设计之前，本课程将会对单片机基本原理进行介绍，包括单片机内部结构、芯片选型和I/O口控制等。
另外，还将介绍单片机在各种应用场景中的应用实践，如遥控、电脑控制、机器人和智能家居等。
3. 问题解决和困难克服在学生完成万年历电路设计的过程中，难免会遇到各种问题和困难。
本课程将对学生进行相关的实用技巧和方法讲解，帮助他们解决问题和克服难关。
三、课程设计流程1. 单片机基础知识介绍（2学时）讲解单片机内部结构及其原理，并介绍单片机应用实践2. 万年历电路设计（12学时）对万年历的硬件和软件进行介绍，包括连接显示器和外设、编写程序等3. 问题解决（2学时）介绍学生应对问题的技巧和方法，并帮助他们克服电路设计中的问题和难点四、课程设计评价标准1. 设计成果设计成果的好坏是课程设计的重要衡量标准之一，包括电路的设计完整性、软件功能实现等方面。
2. 实践能力课程设计是一种实践性强的学习形式，学生需要通过实践来掌握知识，因此他们的实践能力成为衡量标准之一。
3. 团队合作在课程设计的过程中，学生要协同工作，完成一个大型的项目，因此团队合作能力是衡量标准之一。
4. 学习的态度学习态度是衡量标准之一，包括学生在课程设计中的主动性、积极性和责任感等方面。
五、总结通过这个万年历课程设计，学生不仅学会了单片机应用的基础知识，还掌握了实际项目开发的方法和技巧。
单片机课程设计电子万年历
单片机课程设计电子万年历随着科技的不断发展，电子技术已经成为人们生活、工作不可或缺的一部分。
而单片机则是电子技术中的重要组成部分。
随着单片机技术的不断升级，我们可以将其应用到更多的领域中，比如电子万年历。
电子万年历是一种集成了日期、时间和闹钟等功能的电子设备，它可以准确地显示时间，并且可以进行时间的调整、计数和闹钟的设置。
电子万年历通常采用单片机控制芯片和准确的时钟芯片，可以实现精确的时间测量和计算。
在单片机课程设计中，电子万年历是一种常见的课程设计项目，它涉及到单片机的基础知识、控制芯片的编程、外围设备的接口以及显示器的驱动等方面。
下面将详细介绍如何设计一款功能齐全、性能稳定的电子万年历。
一、硬件设计电子万年历的硬件设计包括单片机控制芯片的选型、时钟芯片的选型、LED数码管的选型以及外围电路的设计等方面。
1. 单片机控制芯片的选型单片机控制芯片是电子万年历的核心部分，它决定了万年历的计算性能和功能扩展能力。
在选型时，我们需要考虑芯片的性能、价格、开发工具的可用性以及支持的外围设备等因素。
常见的单片机控制芯片包括AT89S52、PIC16F877A、STM32、ARM等系列。
在实际应用中，我们可以根据项目需求进行选择。
2. 时钟芯片的选型时钟芯片是电子万年历中不可缺少的一部分，它决定了万年历的时间准确度和计算精度。
在选型时，我们需要考虑芯片的稳定性、精度、功耗和价格等因素。
常见的时钟芯片包括DS1302、DS1307、DS3231等。
这些芯片采用了时分秒、日月年等多种时间单位，可以满足不同计算需求。
3. LED数码管的选型LED数码管是电子万年历的显示设备，它决定了万年历的外观和显示效果。
在选型时，我们需要考虑LED数码管的亮度、颜色、尺寸和价格等因素。
常见的LED数码管包括共阳、共阴、四位、八位等多种类型。
在选型时，我们需要根据实际需求进行选择。
4. 外围电路的设计外围电路是电子万年历中的重要组成部分，它包括按键、蜂鸣器、电源管理等多个模块。
单片机课程设计--基于51单片机的万年历
单片机课程设计--基于51单片机的万年历单片机课程设计基于 51 单片机的万年历一、引言在现代生活中，时间的准确记录和显示对于我们的日常生活和工作具有重要意义。
万年历作为一种能够同时显示年、月、日、星期、时、分、秒等信息的设备，给人们带来了极大的便利。
本次课程设计旨在利用 51 单片机实现一个简单实用的万年历系统。
二、系统设计方案（一）硬件设计1、单片机选型选择经典的 51 单片机，如 STC89C52 单片机，其具有性能稳定、价格低廉、资源丰富等优点，能够满足本设计的需求。
2、显示模块采用液晶显示屏（LCD1602）作为显示设备，能够清晰地显示数字和字符信息。
3、时钟芯片选用DS1302 时钟芯片，它可以提供精确的实时时钟数据，包括年、月、日、星期、时、分、秒等。
4、按键模块设置三个按键，分别用于调整时间、选择调整项（年、月、日、时、分、秒等）以及切换显示模式（正常显示和设置模式）。
（二）软件设计1、主程序流程系统初始化后，首先读取 DS1302 中的时间数据，并将其显示在LCD1602 上。
然后进入循环，不断检测按键状态，根据按键操作进行相应的时间调整和显示模式切换。
2、时间读取与显示程序通过与 DS1302 进行通信，读取实时时间数据，并将其转换为适合LCD1602 显示的格式进行显示。
3、按键处理程序检测按键的按下状态，根据不同的按键执行相应的操作，如调整时间、切换显示模式等。
三、硬件电路设计（一）单片机最小系统单片机最小系统包括单片机芯片、晶振电路和复位电路。
晶振电路为单片机提供时钟信号，复位电路用于系统初始化时将单片机的状态恢复到初始值。
（二）显示电路LCD1602 显示屏通过数据总线和控制总线与单片机相连。
数据总线用于传输要显示的数据，控制总线用于控制显示屏的读写操作和显示模式。
（三）时钟电路DS1302 时钟芯片通过串行通信接口与单片机进行通信。
单片机通过发送特定的指令和数据，对 DS1302 进行读写操作，获取或设置时间信息。
基于51单片机的电子万年历系统的设计
