变压器绕线机的改进设计
基于变压器的制造工艺及改进措施分析
基于变压器的制造工艺及改进措施分析摘要：本文主要是对变压器的线圈绕线制造工艺的各道工序进行介绍，并且介绍了没到工序中的改进措施进行分析。
变压器的铁芯是变压器的重要部件，铁芯的制造工艺对铁芯的质量和使用寿命有着重要的作用，同时有介绍变压器铁芯的制造工序中技术要点，可以通过高科技和对制造技术的细化分析的方式提升制造技术从而提高产品质量，在对改进措施的分析中发现只要制造技术的提升，产品的质量也会提高，成本降低，那么产品在市场的竞争力就会提高，对企业和社会都会带来好的效益。
关键词：变压器；线圈绕线；铁芯制造；改进措施随着人类的进步与现代科技的高速发展，变压器的制造工艺也是越来越多。
变压器的制造是由多个工序完成的，当然变压器的性能也与制造工艺息息相关不可分割的，好的制造工艺能造就更好的变压器。
1线圈绕线制造工艺1.1 线圈的拉紧及绕线线圈绕线和拉紧工艺是为了增加防短路的能力的保护方法。
用绕线机拉紧设备来绕线圈，将它的绕线的系数降低，用拉紧设备，使所有绕组的径向拉紧力得到保证，从而来提高绕组的自身强度。
要想缩小器身装配的公差，就要选择先组装绕组在组装在进行整个套装组装的技术，如此，可以大大提高整个器身的强度，另外，绕线机在绕制绕组的时，必须要先拉紧设备。
再来拉紧线，在低压单螺旋时，必须要拉紧外径侧的4-6根导线，而连续式的线圈，则要对全部的导线进行轴向和横向的压紧，高压线圈则有所不同。
1.2绝缘式线圈和绝缘头的包扎绝缘式线圈和绝缘头的包扎是为了保证提高雷电冲击和降低局放。
绝缘段数的确定是依靠内绝缘-连续式线圈的结构。
绝缘匝数和绝缘跨接方式同时要对线圈进行合理的电容分区补偿。
1.3线圈制造厂区防尘方法线圈制造厂区防尘工艺是为了降低局放的保证方法，要想降低局放，就要在线圈制造厂做好防尘工艺，防尘工作是否合格主要依赖于尘测量仪，在厂区还应该配备相应的除尘防尘设备，还应该要设立除湿系统、做好各个方面分防尘工作，进而保证厂区的清洁工作，这也是零局放变压器的实现的基础。
电力变压器维修及改造优化方案
电力变压器维修及改造优化方案电力变压器是电网输电和配电系统中不可缺少的设备之一，其作用是将高压电能转变为低压电能供给用户使用。
由于变压器长时间运行，容易出现故障和老化，影响其正常运行和使用寿命。
对电力变压器进行维修和改造优化是保障电网运行安全和提高电能利用率的重要工作。
维修和改造的优化方案应包括以下几个方面：1. 清洗绝缘油和绝缘油质量测试。
随着变压器使用时间的增长，绝缘油中的杂质和水分会逐渐增加，影响绝缘性能。
定期清洗绝缘油和进行质量测试，确保绝缘油的纯净度和绝缘性能符合要求。
2. 检查绝缘结构和绝缘介质。
绝缘结构和绝缘介质是变压器工作正常的重要因素，应定期进行检查。
发现损坏或老化的绝缘结构和介质应及时更换，确保绝缘性能的稳定和可靠。
3. 检查冷却系统。
变压器运行时需要通过冷却系统将热量散发出去，确保变压器的正常运行。
应定期检查冷却系统的工作状态，清洗冷却器和检修散热风扇，保证冷却效果良好。
4. 检查绕组和连接。
绕组和连接是变压器的核心部件，应定期检查其电气接触情况和绝缘状态。
发现接触不良或绝缘损坏应及时修复或更换。
5. 优化变压器的负载率。
变压器的负载率是变压器工作状态的重要指标，太低会浪费电能，太高会影响变压器的正常运行。
应根据变压器的容量和负载情况，合理调整负载率，提高电能利用效率。
6. 定期进行全面检修。
除了日常的维护工作，定期进行全面检修也是必要的。
在全面检修中，可对变压器进行严格的检测和测试，修复或更换损坏或老化的部件，确保变压器的安全可靠运行。
维修和改造优化方案的实施需要有专业的技术人员和相应的设备和工具支持。
还需要建立完善的维修和改造管理制度，明确责任和工作流程，加强对维修和改造工作的监督和检查。
对电力变压器进行维修和改造优化是确保电网运行安全和提高电能利用率的重要工作。
通过定期清洗绝缘油、检查绝缘结构和介质、检查冷却系统、检查绕组和连接、优化负载率以及定期进行全面检修，可以延长变压器的使用寿命、提高其工作效率和可靠性。
35KV电力变压器绕制工艺改进和分析
35KV电力变压器绕制工艺改进和分析摘要：随着电力系统的不断发展，人们开始加强对电力系统的研究，其中35KV电力变压器作为整个电力系统中重要的组成部分，其对电力系统的安全运行起着重要的作用，在对35KV电力变压器进行绕制时通常需要采取一定的施工工艺，但随着科学技术的不断发展，为了更好的保证绕制的质量就需要对工艺进行改进，从而保证35KV电力变压器的运行安全。
关键词：35KV；电力变压器；绕制工艺；改进一、变压器传统绕线方式（一）铜线绕组S9、S11油浸式变压器通常采用的是冷轧硅钢片铜线绕组，漆包铜线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。
但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。
（二）箔式绕线箔式绕线是以不同厚度的铜或铝箔带为导体，以宽带状的绝缘材料为层间绝缘，以窄带状的绝缘材料为端绝缘，在箔式绕线机上一次完成卷绕，形成卷状线圈。
同时完成线圈内外侧引线的焊接及外表面包扎。
设备的各项功能为制作符合规范要求的箔式线圈提供了足够的支撑。
二、箔式绕线变压器特点用箔式绕组来替代开关电源中传统铜绕线的变压器的主要技术特征有：1、采用全自动绕制方法可获得高质量的线圈。
2、由于绕组精确定位于铁氧体上，电气性能稳定，尤其像只有绕组，更能显示出他的特点。
3、箔式绕组工艺允许采用横截面积小的导体，传输效率不会随频率的提高而减少。
例如，单单考虑到集肤效应，1o0KI-Iz时，1mmA径的铜线比榍同截西的铜箔，电阻高60彤，200KHz时，电阻儿乎达到塌来的二倍。
4、箔式绕组变压器符合国际标准，主要是经济上的优点。
5、如上述第3条所述，在同样电气性能条件下，以用铝箔代替铜线，使成本更低，变压器重量更轻。
它的设计原理和使用的材科多年来就一直应用于电容器制造领域。

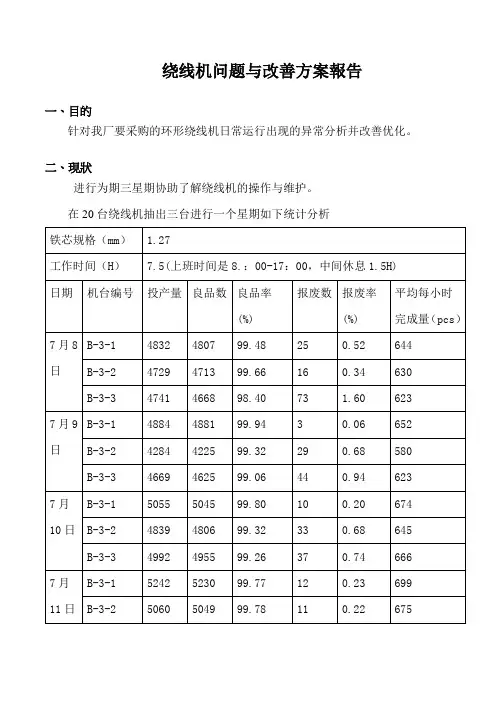

绕线机问题与改善方案报告
绕线机问题与改善方案報告一、目的针对我厂要采购的环形绕线机日常运行出现的异常分析并改善优化。
二、現狀进行为期三星期协助了解绕线机的操作与维护。
在20台绕线机抽出三台进行一个星期如下统计分析由上表得出以下数据由此得知，可以说绕线机是比较稳定，不会频繁出现异常，不需要在大方面的优化改善，只需要在细节处进行如下方面的改动：1.经常出现送线过程中出现卡线造成断线，由于漆包线是四根一起扭成麻花才能送线，需将断线处其他正常没断漆包线通通剪掉，让四根漆包线保持同样长度，再进行穿线，方能正常运行。
穿线机构穿线到扭线机构需要穿过两个定位孔，两个定位孔之间就没有连接，造成在穿线时线由于拉伸过长，在某个地方缠绕在一起就卡线然后断线。
断线情况频繁发生，造成漆包线严重浪费。
解决方案如下：在穿线机构两个定位孔之间连接一个导线管来固定线的位置，不会让线乱跑，这样就基本上不会断线，也节约起码最少十分钟的维修时间。
2.当成绕线成功后需要剪去麻花放到收料盘，由于放下来十分散乱导致需要专业人员用大量时间进行整理，导致浪费大量人力。
解决方案如下：在收料盘放置铁芯下落位置底部加装大磁石，由于铁芯具有磁性，所以下落到收料盘就不会散乱，固定在一定区域，便于人员快捷整理打包，节省收集散乱铁芯跟重新整理时间。
3.支撑磁环压轮的为口径4mm的螺旋弹簧，由于作为缓冲，频繁来回拉伸，所以经常发生拉断现象，导致更换次数较多。
解决方案如下：改用口径为8mm的螺旋弹簧，由于口径变大，受力更多，所以拉伸幅度不用太大，不会频繁产生受力过度而造成拉断。
总結：设备无论稳定性跟产能都达到我们预期目标效果，操作跟维护不需要投入过多人力物力上去，进行上面小改善，会变得更好。
电力变压器维修及改造优化方案
电力变压器维修及改造优化方案1. 引言1.1 引言电力变压器作为电力系统中重要的设备之一，承担着电压变换和功率传输的关键作用。
为了确保电力系统运行稳定、安全，电力变压器的维护和保养显得尤为重要。
随着变压器设备的使用时间增长，设备可能会出现各种故障和问题，如果不及时维修和改造，将对电力系统的正常运行造成影响甚至危害。
本文将围绕电力变压器的维护保养、变压器绝缘油检测与处理、变压器局部放电监测及处理、变压器风机检测与维护、变压器过载运行状态监测等方面展开讨论，提出维修及改造优化方案，为确保电力系统安全稳定运行提供参考。
通过对电力变压器的定期维护和检测，可以及时发现设备的故障和问题，并采取有效的措施加以处理，延长设备的使用寿命，提高设备的运行效率，降低故障风险。
希望本文能够为电力变压器维护和改造提供实用的参考信息，推动电力系统的发展和进步。
2. 正文2.1 电力变压器维护保养电力变压器作为电力系统中重要的设备之一，在运行过程中需要进行定期的维护和保养，以确保其正常运行和延长使用寿命。
电力变压器维护保养内容包括以下几个方面：1. 清洁：定期对变压器外部和内部进行清洁，去除灰尘、杂物和污物，保持散热良好。
特别是变压器外部通风口和散热片，要定期清理，防止散热不畅引起过热。
2. 紧固：检查变压器的连接螺栓、绝缘支架等部件，确保各部件连接牢固，防止因松动引起故障。
3. 润滑：对变压器机械部件的摩擦表面进行润滑，减少摩擦损耗，延长使用寿命。
特别是轴承部位，要定期添加适量润滑油。
4. 绝缘检测：定期进行绝缘电阻、绝缘电压测试，检查绝缘是否正常。
如发现绝缘下降，立即采取措施修复。
5. 温度检测：定期检测变压器运行温度，确保不超过规定的温升范围。
过高的运行温度会影响变压器的绝缘性能，甚至引发火灾。
6. 空载损耗检测：定期进行空载损耗测试，及时发现异常情况，并进行处理。
电力变压器的维护保养工作至关重要，只有加强维护保养，才能确保变压器安全、可靠地运行，为电力系统的稳定运行提供保障。

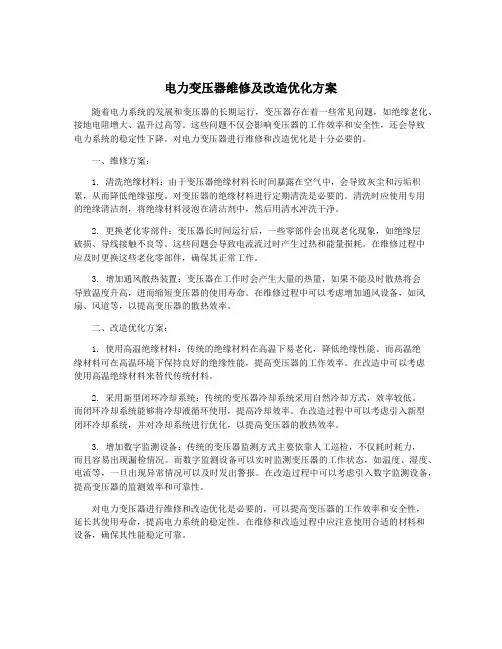

电力变压器维修及改造优化方案
电力变压器维修及改造优化方案随着电力系统的发展和变压器的长期运行，变压器存在着一些常见问题，如绝缘老化、接地电阻增大、温升过高等。
这些问题不仅会影响变压器的工作效率和安全性，还会导致电力系统的稳定性下降。
对电力变压器进行维修和改造优化是十分必要的。
一、维修方案：1. 清洗绝缘材料：由于变压器绝缘材料长时间暴露在空气中，会导致灰尘和污垢积累，从而降低绝缘强度。
对变压器的绝缘材料进行定期清洗是必要的。
清洗时应使用专用的绝缘清洁剂，将绝缘材料浸泡在清洁剂中，然后用清水冲洗干净。
2. 更换老化零部件：变压器长时间运行后，一些零部件会出现老化现象，如绝缘层破损、导线接触不良等。
这些问题会导致电流流过时产生过热和能量损耗。
在维修过程中应及时更换这些老化零部件，确保其正常工作。
3. 增加通风散热装置：变压器在工作时会产生大量的热量，如果不能及时散热将会导致温度升高，进而缩短变压器的使用寿命。
在维修过程中可以考虑增加通风设备，如风扇、风道等，以提高变压器的散热效率。
二、改造优化方案：1. 使用高温绝缘材料：传统的绝缘材料在高温下易老化，降低绝缘性能。
而高温绝缘材料可在高温环境下保持良好的绝缘性能，提高变压器的工作效率。
在改造中可以考虑使用高温绝缘材料来替代传统材料。
2. 采用新型闭环冷却系统：传统的变压器冷却系统采用自然冷却方式，效率较低。
而闭环冷却系统能够将冷却液循环使用，提高冷却效率。
在改造过程中可以考虑引入新型闭环冷却系统，并对冷却系统进行优化，以提高变压器的散热效率。
3. 增加数字监测设备：传统的变压器监测方式主要依靠人工巡检，不仅耗时耗力，而且容易出现漏检情况。
而数字监测设备可以实时监测变压器的工作状态，如温度、湿度、电流等，一旦出现异常情况可以及时发出警报。
在改造过程中可以考虑引入数字监测设备，提高变压器的监测效率和可靠性。
对电力变压器进行维修和改造优化是必要的，可以提高变压器的工作效率和安全性，延长其使用寿命，提高电力系统的稳定性。
电力变压器维修及改造优化方案
电力变压器维修及改造优化方案电力变压器是电力系统的重要设备，负责将高压电能转变为低压电能，为电网的正常运行提供保障。
由于长期使用以及环境等因素的影响，电力变压器可能会出现故障或性能下降的情况，需要进行维修和改造优化。
下文将从维修和改造两个方面，提出电力变压器的优化方案。
维修方面，首先要进行全面的巡检和测试，对变压器进行全面的检查，发现问题并及时进行维修。
对于电压断裂、温升过高等常见故障，要及时更换故障元件，并进行绝缘处理。
需要注意的是，维修过程中要确保安全，遵守相关操作规程，防止发生安全事故。
在维修的基础上，可以对电力变压器进行改造优化。
可以考虑采用新的绝缘材料和绝缘结构，提高绝缘性能。
优化变压器的散热系统，增加散热面积，提高散热效率，减少温升。
可以对变压器的线圈和铁芯进行重新设计，并采用新的材料，以提高变压器的效率和功率因数。
可以考虑对变压器进行智能化改造。
通过安装传感器和监测系统，实时监测变压器的运行状态和参数，及时发现故障并进行处理。
可以采用远程控制和远程监控技术，实现对变压器的远程操作和监控，提高变压器的运行效率和可靠性。
为了确保变压器的长期稳定运行，还需要制定健全的维护计划，定期对变压器进行保养和检修。
维护计划应包括定期清洗变压器、检查绝缘状况、紧固螺栓、检测油质等内容，并进行相应的记录和报告。
还要加强对维护人员的培训，提高其维护技能和意识。
电力变压器的维修和改造优化方案包括全面巡检和维修，改进绝缘材料和散热系统，智能化改造以及制定健全的维护计划。
通过实施这些方案，可以提高电力变压器的可靠性和运行效率，延长其使用寿命，为电力系统的安全稳定运行提供保障。
电力变压器维修及改造优化方案
电力变压器维修及改造优化方案电力变压器是电力系统中的重要设备，其稳定运行对保障电网供电质量和安全运行具有重要意义。
但是在使用过程中，变压器难免会出现故障或老化等问题，需要进行维修和改造优化。
本文将从以下几个方面介绍电力变压器维修及改造优化的方案。
对于电力变压器的维修，需要对其整体性能进行检测和评估。
通过对变压器的外观、内部绝缘结构、油品等进行检查和测试，可以判断变压器是否存在故障或老化问题。
一旦发现变压器存在问题，需要及时采取措施进行维修。
对于普通故障，可以进行现场维修，包括更换老化元件、修复绝缘结构等。
对于严重故障，可能需要将变压器送回维修厂进行维修。
对于电力变压器的改造优化，可以从多个方面入手。
首先可以考虑提升变压器的运行效率。
通过改进变压器的散热结构、优化磁路设计等措施，可以降低变压器的损耗，提高其运行效率。
其次可以考虑提高变压器的负载能力。
通过增加变压器的容量、改变绕组结构等方式，可以提高其负载能力，满足电网需求。
还可以考虑提升变压器的可靠性和安全性。
通过加装温度、液位等监测装置，及时了解变压器的运行状态，可以预防故障的发生；通过加装遥测、遥控装置，可以实现对变压器的远程监控和控制，提高其安全性。
除了维修和改造优化，对于电力变压器的日常运维也非常重要。
包括定期对变压器进行巡视，及时清理绝缘子、检查油品状态等；定期进行油样分析，判断变压器的运行状态；定期进行绝缘电阻和绝缘耐压测试，评估绝缘结构的健康状况等。
还需要制定详细的操作规程和应急预案，做好变压器的运维管理工作。
电力变压器的维修及改造优化方案可以从多个方面入手，既可以从维修的角度解决变压器故障和老化问题，又可以从改造优化的角度提升变压器的运行效率、负载能力、可靠性和安全性。
也需要加强变压器的日常运维管理，确保其长期稳定运行。
电力变压器引线结构改进设计
电力变压器引线结构改进设计
近年来随着经济的快速发展和人民生活水平的改善，电力需求大幅度增长。
电力变压
器是电力系统中必不可少的设备之一，它的作用是将高电压输送到远处，以减小输送线路
的损耗，其稳定性、可靠性的重要性不言而喻。
在传输电力的过程中，变压器的接线比较
困难，而且需要格外小心。
当变压器接线不到位或发生断线等情况，会影响功率传输效果，甚至导致事故发生。
因此，提高电力变压器引线结构的可靠性和安全性是当前要解决的问题。
在电力变压器的引线结构中，主要存在以下几个问题：
1. 引线存在空隙，容易产生电火花和高温等问题。
2. 引线容易受到冲击和振动，导致接触不良或断线。
3. 引线接合处没有可靠的加固措施，容易导致引线松散、接触不良等问题。
1. 引线之间采用直接焊接或者螺母紧固的方式固定，以保证接触良好。
2. 引线的接合处采用特殊的加固措施，如增加肋条或螺纹加固等，以提高引线的稳
定性和安全性。
3. 引线的外部包裹一层阻燃材料，减少电火花和高温对引线的侵害。
通过以上设计改进，可以提高电力变压器引线的可靠性和安全性，减少事故发生的概率。
同时，由于引线固定方式简单可靠，可提高生产效率，降低生产成本。
总之，电力变压器引线的结构是一个非常重要的环节，直接关系到电力传输的效果和
安全。
因此，在进行设计时，需要广泛征求各方面的意见和建议，并采用最先进的技术和
材料，以提高电力变压器引线结构的可靠性和安全性，为经济社会的发展做出更大的贡
献。
电力变压器引线结构改进设计
电力变压器引线结构改进设计【摘要】本文针对电力变压器引线结构存在的问题展开研究，通过现状分析和故障分析，提出了引线结构的改进设计方案。
在引线结构优化设计环节，我们详细介绍了改进后的结构设计，并进行了实验验证。
结论部分对引线结构改进设计的效果进行了评价，同时探讨了未来研究的展望。
通过本文的研究，我们可以更好地了解电力变压器引线结构的问题，并且提出了有效的改进措施，为提高电力变压器的性能和可靠性提供了理论支持和实践指导。
本研究具有重要的理论和应用价值，对电力系统的安全稳定运行具有积极意义。
【关键词】电力变压器、引线结构、改进设计、现状分析、故障分析、优化设计、实验验证、效果评价、未来研究。
1. 引言1.1 研究背景电力变压器作为电力系统中的重要设备，在电能传输中起着至关重要的作用。
而电力变压器的引线结构作为连接电路的重要部分，直接影响到电力传输的稳定性和安全性。
目前电力变压器引线结构存在一些问题，比如引线连接不牢固、绝缘不完善等，容易导致引线故障，进而影响整个电力系统的正常运行。
针对电力变压器引线结构存在的问题，有必要对其进行改进设计，以提高其可靠性和稳定性。
本研究旨在通过对电力变压器引线结构的现状进行分析，并针对引线故障问题进行深入研究，提出一种有效的引线结构改进设计方案。
通过优化设计和实验验证，评估引线结构改进设计的效果，并展望未来可能的研究方向。
通过本研究的开展，将为提高电力变压器引线结构的可靠性和安全性提供重要的理论和实践支持。
1.2 研究意义电力变压器是电力系统中重要的设备之一，其正常运行对电网的稳定运行起着至关重要的作用。
引线作为电力变压器的重要组成部分，其结构设计直接影响到电力变压器的安全性和稳定性。
随着电力系统的发展和变压器设备的不断更新换代，引线结构的改进设计显得尤为重要。
引线结构的改进设计可以有效提高变压器的避雷性能，减少引线故障的发生率，延长设备的使用寿命，提高变压器的运行效率。
电力变压器引线结构改进设计
电力变压器引线结构改进设计一、引言电力变压器是电力系统中常用的设备，用于将高压的电能转变为低压电能或者将低压的电能转变为高压电能。
在电力系统中，变压器起到了非常重要的作用，其运行状态的稳定性和可靠性直接关系到电力系统的正常运行。
在变压器的结构中，引线是连接变压器绕组与电力系统中架空或者地埋电缆的重要组成部分，其结构设计的合理性和稳定性对变压器的使用性能有着直接的影响。
本文围绕电力变压器引线结构进行改进设计，以提高其可靠性和使用性能。
二、引线结构的问题分析1. 现有引线结构存在的问题在目前的变压器引线结构中，存在一些问题，主要包括：（1）引线结构不牢固，容易出现松动现象，影响变压器的运行稳定性；（2）引线制作材料和工艺不够精良，容易发生断裂等安全问题；（3）引线与绕组连接处的接触不良，容易产生过热现象，影响变压器的使用寿命。
三、引线结构的改进设计1. 材料选择将引线的材料选用高强度、高导电性的金属材料，如铜、铝等，能够提高引线的抗拉强度和导电性，在确保引线安全可靠的基础上，减少引线的自重，提高其使用寿命和稳定性。
2. 结构改进对引线的结构进行重新设计，采用优秀的加工工艺，保证引线的表面光滑，无焊接或者其他加工缺陷，提高引线的机械性能和耐腐蚀性，提高其使用寿命。
3. 引线与绕组连接结构的改进引线与绕组的连接处采用可靠的接触结构，保证引线与绕组接触良好，减小接触阻力，避免过热现象的产生，提高变压器的使用寿命和运行稳定性。
四、引线结构的改进实施方案1. 采用优质的金属材料制作引线，并对引线进行抗拉强度测试和导电性测试，保证引线的质量安全可靠。
2. 对引线的结构进行重新设计，采用数字化加工工艺，保证引线表面光滑，无焊接或其他加工缺陷。
3. 引线与绕组连接处采用可靠的接触结构，采用专业设备进行连接，保证引线与绕组的接触良好。
五、改进效果的评价通过引线结构的改进设计，能够达到以下效果：(1) 提高变压器引线的稳定性和可靠性，减少其松动现象，提高变压器的运行稳定性；(2) 优化引线制作材料和工艺，提高引线的抗拉强度和导电性，减少了断裂等安全隐患；(3) 改进引线与绕组的连接结构，减少接触阻力，提高变压器的使用寿命。
电力变压器引线结构改进设计
电力变压器引线结构改进设计一、引言电力变压器是电力系统中重要的设备之一，其作用是实现电压的变化，将高压电能转换为低压电能，或者将低压电能转换为高压电能，从而满足电力系统中不同电压等级的需求。
在电力变压器中，引线结构是一个重要的组成部分，其设计合理与否直接影响着变压器的性能和稳定性。
本文将围绕电力变压器引线结构进行改进设计的相关内容展开讨论。
二、引线结构的基本原理电力变压器的引线结构包括高压侧和低压侧两部分，其作用是将变压器绕组与外部电缆连接起来，使电能得到传递。
在正常情况下，引线结构所承受的电压、电流等参数都是在设计范围内的，但是在特殊情况下，如短路、过载等情况，引线结构可能会受到较大的电力冲击，导致引线短路、烧断等情况的发生。
在引线结构的设计中，需要考虑材料选用、结构设计等方面，以保证其稳定性和可靠性。
三、引线结构的常见问题目前，电力变压器引线结构在使用过程中存在一些常见问题，主要包括以下几个方面：1. 引线材料选用不合理：由于电力变压器工作环境的复杂性，引线在长期运行中可能会受到潮湿、高温、腐蚀等影响，导致引线材料老化、断裂等问题的发生。
2. 引线连接方式不可靠：传统的引线连接方式多采用焊接、压接等方式，连接处存在较大的接触电阻，容易引起发热现象，甚至引发火灾事故。
3. 引线结构设计不合理：在一些变压器设计中，引线结构布局不够合理，存在交叉、搭接等问题，容易导致电场分布不均匀，影响变压器性能。
四、引线结构改进设计方案1. 引线材料选用：应选择耐高温、防腐蚀、耐电压冲击的优质材料，如绝缘材料采用环氧树脂，金属部分采用铜、铝等优质导电材料。
2. 引线连接方式改进：采用新型的引线连接方式，如压接连接、螺栓连接等，以减小接触电阻，提高引线连接的可靠性，并增加过载和短路时的容错能力。
3. 引线结构设计优化：在设计引线结构时，应考虑电场分布均匀性，避免引线交叉、搭接等问题，采用合理的布局方式，增加引线的绝缘保护层，提高引线的安全性。
电力变压器引线结构改进设计
电力变压器引线结构改进设计
随着电力事业的快速发展，电力变压器作为电力系统中不可或缺的重要元器件，其结
构设计和性能优化对于电力系统的安全稳定运行有着至关重要的影响。
而其中电力变压器
的引线结构作为传输电能的重要通道，其稳定性和可靠性对于变压器的运行效率和寿命也
是极其关键的。
在实际应用中，电力变压器引线结构存在着许多问题，如引线过长、接头
不牢固、接触电阻大等，这些问题会影响变压器的正常运行，甚至会带来严重的安全隐
患。
针对这些问题，本文提出了一种电力变压器引线结构的改进设计方案。
首先，针对引
线过长的问题，采用缩短引线的方法来减少电源线和负载线之间的间距，进而缩小变压器
的体积。
其次，对于接头不牢固的问题，采用特殊的接头设计来提高接头的稳定性和可靠性，从而避免因接头不良导致的设备损坏或断电事故的发生。
最后，通过优化接触电阻来
提高电能传输效率，减少电能的损失，从而提高变压器的工作效率和性能。
在实际应用中，这种改进设计方案已经得到了广泛的应用和验证，取得了较好的效果。
通过缩短引线和优化接触电阻，可以有效地减小变压器的体积和功率损失，提高变压器的
工作效率和稳定性，从而实现电力系统的有效运行。
同时，优化接头设计也可以提高设备
的可靠性和稳定性，避免了因接头问题导致的事故发生。
因此，这种电力变压器引线结构
的改进设计方案具有广泛的应用前景和实际意义，对于推动电力事业的发展和完善电力系
统的安全稳定运行具有重要的意义。
电力变压器引线结构改进设计
电力变压器引线结构改进设计随着我国对电力的需求越来越高，电压器在电力传输过程中起到非常重要的作用，是电力系统中必不可少的设备。
变压器的使用在电能的经济传输和灵活分配上起到重要的作用，在使用方面具有重要的意义。
本文结合变压器引线的结构现状，对变压器的高压引线和低压引线进行研究分析，针对设计中的细节和要点进行阐述。
标签：变压器;引线设计;高压引线;低压引线引言在变压器的结构设计中，引线一般布置在夹件加强筋、压钉、上下支板等环境中，制约了变压器的绝缘性能，造成一定的经济损失。
在变压器的运行过程中，由于变压器引线被击穿，非常容易启发事故。
所以，改进变压器引线结构，提高变压器的稳定性，对提升电力变压器的安全稳定性能具有重要意义。
1变压器引线的作用分析（1）对引线的电气性能要求，目前变压器的机身设计越来越小，在满足变压器功能的前提下，应该保证引线足够的电气强度。
（2）对引线的机械强度要求，变压器制作完成之后，需要运输到各变电站，在运输途中由于道路的颠簸，以及在变压器的运行过程中产生的振动和短路的动力冲击，要求变压器的引线具有足够的机械强度。
（3）对引线的温度要求，在变压器长期运行使用过程中，会产生大量的热量，以及变压器的内部短路等故障，会造成变压器引线部位的温度迅速上升，要求变压器引线能够在高温状态下保证电力传输性能。
变压器的引线结构是变压器设计工作中的重要组成部分，在布置引线的位置都需要支持结构，所以这部分就成为了引线结构的绝缘弱点。
变压器的引线绝缘距离间隙主要包括以下几种形式：第一是引线与接地部分之间;第二部分是低压线圈到高压线圈之间;第三是分接开关与高压线圈之间。
第四是套管下部的带电部分和油箱、铁心之间，以及引线沿着支架沿面的放电距离。
在引线的结构设计中需要考虑多方面的因素。
2传统变压器的引线结构传统的变压器结构设计，是将均压球放置在升高座中，一般升高座的直径为0.7米，保证均压球附近的环境良好，场强稳定。
电力变压器引线结构改进设计
电力变压器引线结构改进设计电力变压器是电力系统中常见的设备，用于实现电压的升降和电能的传输。
在电力变压器中，引线结构对于其正常运行和故障率有着重要影响。
对电力变压器引线结构进行改进设计，可以提高其可靠性和安全性。
一、引线结构的作用电力变压器的引线结构主要用于连接绕组和外部电气设备，传输电能。
引线结构的设计合理与否，直接影响着变压器的性能和使用寿命。
引线结构主要包括引线材料、引线接头、引线固定件等组成部分。
改进设计引线结构可以提高其传导能力和耐高温能力，减少引线接头的故障率，增强引线的稳定性。
二、引线结构的改进需求1. 提高引线的耐高温能力：在电力变压器正常运行时，由于电流的流动，引线会产生一定的热量。
长期高温运行容易导致引线材料老化、导电能力下降，甚至引起引线接头的烧毁。
改进引线材料的材质和结构，提高其耐高温能力是非常必要的。
2. 减少引线接头的故障率：引线接头是变压器引线结构中的薄弱环节，容易受到外力影响，导致接触不良、断裂等故障。
改进设计引线接头，增强其连接稳定性和可靠性，可以减少引线接头的故障率，提高变压器的运行稳定性。
3. 提高引线的传导能力：引线的传导能力直接影响着变压器的运行效率。
改进引线的横截面积、材质和接头设计，可以提高引线的传导能力，降低电阻，减少电能损耗，提高变压器的效率。
1. 引线材料的选择：传统的变压器引线多采用铜制材料，虽然导电性能良好，但是在高温下容易氧化，导致接触不良。
改进设计可以采用耐高温的铝合金材料，或者使用铜铝复合引线，提高其耐高温能力和稳定性。
2. 引线接头的改进：改进引线接头的材质和连接方式，采用螺纹连接或者压接连接，增强其连接稳定性和可靠性。
可以设计引线接头的防护罩，防止外部环境对引线接头的影响，延长其使用寿命。
3. 引线固定件的设计：改进设计引线固定件的结构，增加其对引线的夹紧力和支撑力，防止引线在运行过程中产生晃动、磨损等情况，提高引线的稳定性和安全性。
电力变压器引线结构改进设计
电力变压器引线结构改进设计电力变压器作为电能的重要转换设备，其稳定可靠的运行对于整个电力系统的安全运行至关重要。
而作为电力变压器中不可或缺的一部分，引线结构的设计也对变压器的性能和稳定性起着重要作用。
随着电力系统的不断发展和变革，对于电力变压器引线结构的改进设计也越发迫切。
本文将从引线结构的重要性入手，分析目前引线结构存在的问题，并结合现有技术，提出引线结构改进设计的方案。
一、引线结构的重要性电力变压器是电力系统中必不可少的设备，其功能是在电力系统中实现电压的升降和输送。
而引线则是电力变压器中连接线圈和绕组之间的重要部分，其质量和性能直接影响着变压器的安全运行和电能转换效率。
引线结构主要起到支撑和连接线圈的作用，承受着线圈电流和电压带来的热量和机械压力。
合理的引线结构设计对于提高变压器的工作效率、延长使用寿命以及减少故障率具有重要意义。
二、现有引线结构存在的问题1. 线束不足：有些变压器的引线结构线束设计不足，导致在电流负载较大时容易发生过热，甚至引发火灾。
2. 绝缘不足：有些变压器的引线绝缘设计不够完善，容易导致绝缘层老化、破损，从而影响变压器的安全运行。
3. 连接点不牢固：因为一些变压器引线连接点设计不牢固，容易在运行过程中出现连接松动，从而增加了变压器的故障风险。
4. 空间不足：一些引线结构设计的空间不足，使得维修和检修难度增加，影响了变压器的运维效率。
三、引线结构改进设计方案1. 引线导体选材：采用导电性能更好、抗张力、抗热性更强的新型导线材料，提高引线的传导性能和耐用性。
2. 引线绝缘工艺改进：采用高压电缆绝缘工艺，确保绝缘层的牢固性和耐久性，减少因绝缘老化而引起的故障风险。
3. 引线连接点加固设计：对引线连接点进行重新设计，加入可靠的固定结构，避免在运行中出现松动现象，提高引线的连接稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言随着生产力的提高，工业的飞速发展，人们生活水平的提高，因而对电的需求也越来越大，既而推进了输变电工业的发展，变压器作为输变电行业中的一项重要产品，随着输变电事业的发展，要求变压器生产工艺的不断改进和变压器产品质量的进一步提高，变压器行业对变压器线圈质量提出了更高的要求。
在新中国成立以来，变压器行业经过50多年的建设，特别是改革开放20多年的技术引进、改造和发展与创新，现已经成为品种齐全，规模不断扩大的基础制造业。
目前，生产变压器及其附属制造企业有1200多家，年产值80多亿元，年产达14000万KVA，生产能力达2亿KVA的一个大产业。
当前变压器行业正处于迅速发展的阶段，并正朝两个方向发展，一是向特大型超高压方面发展；二是中小型产品向节能化，小型化，低噪音，高阻抗和防爆型方面发展。
特别是近十年来，变压器厂如雨后春笋，1985年统计为300多家，2000年统计1200多家，这些企业要生存和发展就必须进行技术改造，来适应市场的要求。
目前，我国变压主要专用设备的产品技术水平已接近或达到国际先进水平。
如立式绕线机，它是110KVA以上大型变压器线圈绕制的关键设备，经专家们对13项指标评审，已达到或超过国外先进水平。
又如纵剪线，它是变压器铁心制造的关键设备，经专家们对32项指标评审，剪切角度精度，刀具寿命，剪切速度，刀刃磨一次剪切长度等5项指标接近国外先进水平，其余27项指标全部达到国外先进水平。
换位导线设备，箔式线圈绕制机，环氧树脂真空浇注设备等，现在国内均有专业生产厂在制造，基本上挡住了进口。
立式绕线机已成批出口。
随着对绕线机质量要求的进一步提高，大型立式绕线机将会得到普通采用。
大型卧式绕线机的改进方向是采用变频技术使其启动制动平稳，并增加径向，轴向压紧装置及拉紧装置，提高自动化水平，解决目前的“人拉锤打”状况。
国外开发研制了全自动绕线机，自动排线，自动张紧，提高了绕线质量。
国内ZR型全自动亦已研制成功，目前带有纵剪向压紧机构的WR型卧式绕线机亦已研制成功并在行业中推广。
众观国际市场，我国变压器专用设备产品品种多，技术水平适中，价格便1左右，适于发展中国家选用，变压器专用设备出口前宜，只有进口设备价的5景广阔。
变压器专用设备将随着产品的更新和工艺的改进而越来越先进，随着电力工业的发展，国家继续设施城乡电网改造，“十五”期间是变压器行业发展的良好时机，给变压器专用设备制造业的继续发展带来了良好机遇。
本次设计是经过对长春市部分变压器厂的调研和走访后进行方案选定的。
在调研的过程中参观了西门子公司的数控绕线机和一些国产的机械式绕线机，相比之下国外进口设备尽管有较高的自动化水平和生产质量，但是价格也非常的高，虽然国产传统机械式设备的价格较低，但是其自动化水平也很低，而且在使用维护方面也存在很多问题，比如生产质量不稳定，需要要依靠工人的熟练程度来确定生产质量等。
为了对各种设备做进一步的深入了解，我们先后查阅了设备说明书和变压器产品说明书，而且我们还走访了一些工厂的工程技术人员，通过这些我们了解到工厂生产对设备的要求，使我们的设计定位更加符合生产和市场的要求，因此在满足使用要求的前提下提高性价比是我们设计的关键。
本次任务主要是对变压器绕线机的改进，以增加其对自动化的适应性和自动控制性能，我的设计题目为：变压器绕线机的机械系统设计。
设计内容包括：设计变压器绕线机及其相应机械系统一套。
该系统主要应能适合机械自动化的自动控制，数据采集，显示和通讯功能，可实现自动化线圈绕制过程。
总体结构设计方案包括：绕线机总体结构设计、传动系统结构设计、各零部件的设计。
由于时间仓促和作者的知识水平有限，论文中的错误和不足在所难免，请各位老师给予批评指正。
第1章总体方案的概述本次设计的课题是：变压器绕线机的机械系统设计。
其设计的要点是要保证：能适应自动控制的要求，以达到线圈绕制均匀，线圈松紧适度的要求。
这样可以保证变压器的性能，如：磁通均匀分布而漏磁小、损耗低、体积功率比大、噪音小等。
1.1 工作原理简介鉴于上述特点，线圈的绕制由主机、包纱机和排线机共同完成。
它们完全独立,仅通过电气上的连接实现同步。
主机由一台三相异步电机驱动，其用于实现主运动，即把线圈骨架安装在主机的主轴上，实现线圈骨架绕主轴的旋转运动，这样就可以把实现漆包线绕在线圈骨架上，在此同时要线圈骨架，沿主轴方向的严格的进给运动，只有这样才能保证线圈绕制的均匀性，此进给运动即为排线运动，由排线机来完成。
为了保证线圈的均匀性，需要主运动和排线运动的相互协调，因此排线机由一台步进电机来驱动。
在主轴上安装一台红外光电反射型计数器，记录绕制线圈匝数;同时该计数脉冲作为步进电机控制信号,经软件环分和功率放大驱动排线装置排线,直到设置圈数绕完为止。
在设计中，包纱机的运用是为了保证绕线的松紧适度，以及可以起到绝缘的作用，其同样由一台步进电机驱动，用以完成包纱运动。
生产过程中，也是作进给运动，纱层和线层是间隔进行的,即缠完一层纱后再缠线。
1.2 磁粉制动器简介此过程除了在电气上给以保证外，在机械机构上同样予以的保证，那就是在主机上安装了磁粉制动器。
在传统的绕线机中，用作导线拉力的制动器（刹车），几乎均采用摩擦式制动器作为作为绕线时的导线拉力，由于摩擦式制动器本身存在着明显的冷热态制动力矩不一和在常态运行中的不稳定性，造成线圈绕制不均，每匝线圈松紧程度不一等问题的出现。
而在本设计中运用的磁粉制动器具有如下的优点：⑴无接触获得制动力矩；⑵制动力矩恒定；⑶制动力矩任意可调、可控，不受环境条件及冷热状态的影响。
几乎能达到恒拉力的效果。
图1.1 磁粉制动器结构示意图1、定子2、定子线圈3、空气间隙4、从动转子5、隔磁环6、支架7、磁粉8、轴承9、轴套 10、支撑端盖1.3 电气部分简介经过多方比较本系统采用STD总线微机控制，STD总线是由PRO-LOG公司于1978年提出，正式标准为IEEE96，其目的在于推广一个面向工业控制的8位总线标准，它几乎支持所有的8位微处理器，采用周期窃取技术和总线复用技术可支持16位微处理器。
STD总线有56根信号线，采用同步方式进行数据传输，它有两条中断控制线与PC/AT总线兼容，增强了中断能力。
优点：（1）小板结构，高度模块化。
STD总线采用功能模块概念，即按功能分块。
一台工业控制机按功能划分为CPU板，存储板，A/D板，D/A板，开关量I/O板和通讯板等功能模块，这种结构提高了可靠性，降低了成本；（2）严格的标准化，广泛的兼容性，给用户带来了方便；（3）面向I/O的设计，非常适合工业控制应用，许多高性能的总线如Multibus,VMEbus等的设计是面向系统性能的提高，而STD总线却面向I/O口设计，使I/O设计成为一件简单易行的事情：（4）高可靠性，STD总线已经成为世界流行的工业控制机标准总线；第2章主机的设计主机由一台三相异步电机驱动，其用于实现主运动，即把线圈骨架安装在主机的主轴上，实现线圈骨架绕主轴的旋转运动，这样就可以把漆包线绕在线圈骨架上。
2.1电机功率和转速的选择(1）选择电动机的类型及结构形式电动机主要是用来传递动力，提供转速，没有别的特殊要求，所以可选用Y 系列三相异步电动机，这样具有较好的启动性能，选用短机座，可减少总体布置尺寸。
电动机的种类电动机有多种类型。
1．按工作电源分类根据电动机工作电源的不同，可分为直流电动机和交流电动机。
其中交流电动机还分为单相电动机和三相电动机。
2．按结构及工作原理分类电动机按结构及工作原理可分为异步电动机和同步电动机。
同步电动机还可分为永磁同步电动机、磁阻同步电动机和磁滞同电动机。
异步电动机可分为感应电动机和交流换向器电动机。
感应电动机又分为三相异步电动机、单相异步电动机和罩极异步电动机。
交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机。
直流电动机按结构及工作原理可分为无刷直流电动机和有刷直流电动机。
有刷直流电动机可分为永磁直流电动机和电磁直流电动机。
电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
3．按起动与运行方式分类电动机按起动与运行方式可分为电容起动式电动机、电容盍式电动机、电容起动运转式电动机和分相式电动机。
4．按用途分类电动机按用途可分为驱动用电动机和控制用电动机。
驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电动机及其它通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。
控制用电动机又分为步进电动机和伺服电动机等。
5．按转子的结构分类电动机按转子的结构可分为笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。
6．按运转速度分类电动机按运转速度可分为高速电动机、低速电动机、恒速电动机、调速电动机。
低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。
调速电动机除可分为有级恒速电动机、无级恒速电动机、有级变速电动机和无极变速电动机外，还可分为电磁调速电动机、直流调速电动机、PWM变频调速电动机和开关磁阻调速电动机。
本次设计选择的是三相异步电机。
Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。
使用非常普遍。
(2）选择电动机的容量电动机容量在技术参数和要求中已经给出，功率为3KW(3）确定电动机的转速电动机的容量是3KW，由于减速器选择为NGW42，传动比为31.2，要求得到10-30r/min的速度。
电动机转速变化范围应大于945r/min，而Y系列3KW电动机的同步转速有750r/min，1000r/min。
考虑质量和价格也应选择1000r/min 的电动机。
(4）检验绕铜线时力为70Kg，而模具直径为1000mm，所以模具绕铜丝时所需功率Pw可以计算：Pw =kwVFWW1000(2.1)式中：F=70⨯9.8N;V W =W⨯r=305.0602m/s;wη取0.95代入上式得：PW =KwKwVFWW13.1 1000电动机输出功率Pd由下式计算：Pd =kwPWη（2.2）式中η为电动机至绕铜丝模具的传动装置总效率。
由于变速箱的内部结构现在未知，可以为保险起见，将值取的小一点，这里取6.0=η而绕纱时模具受力更小，这里可不用计算就可知电动机额定功率取3Kw符合要求。
根据以上分析，查标准手册可以选的电动机型号为Y213S-6，其型号，性能参数和主要尺寸：Y132S-6型三相异步电机安装及外形尺寸如图1.1所示：图2.1 Y132S-6三相异步电机2.2变速箱传动比的确定（1） 传动方案的确定根据设计要求，及前面所选电动机，减速器。
