DIY制作超远距离无线路由网卡WiFi天线方法大全

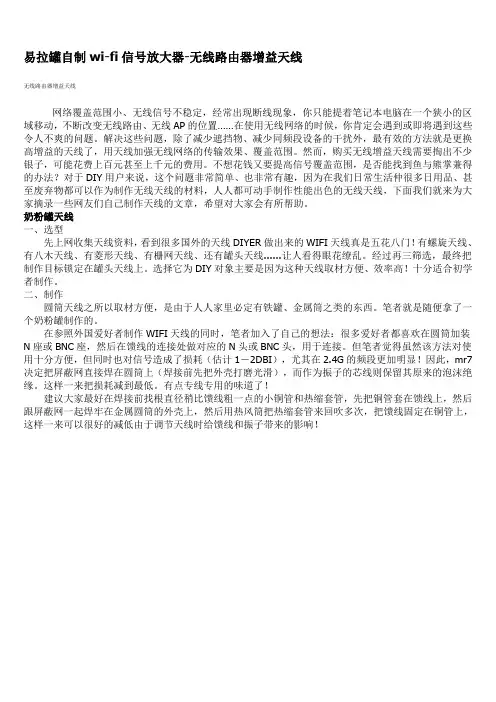

初学者型奶粉罐天线
一、选型
先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作
圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

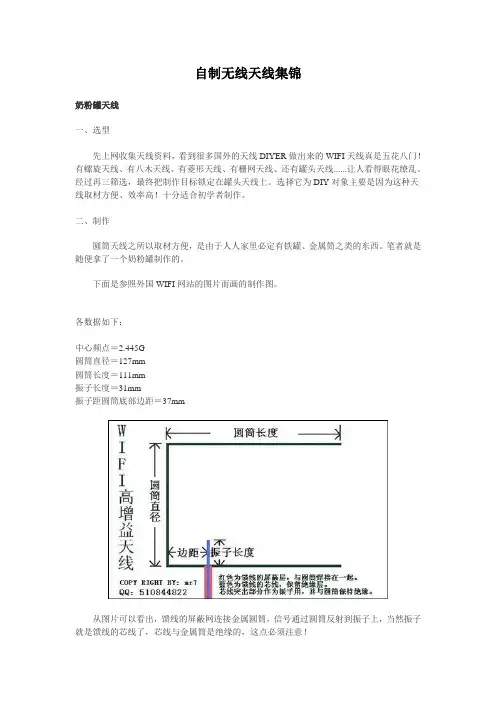

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：
中心频点＝2.445G
圆筒直径＝127mm
圆筒长度＝111mm
振子长度＝31mm
振子距圆筒底部边距＝37mm
从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！
在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC 头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！
建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节
天线时给馈线和振子带来的影响！
馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。

良好的馈线是制作天线的关键，2.4G频段的信号在线材中的损耗和泄漏比400Mhz的大很多，所以馈线必须用屏蔽网加铝薄双屏
蔽，而且芯线要尽量粗。

加强改进型漏勺天线
如果无线路由器或无线AP不适合加装增益天线，那么我们该如何增加无线信号的传输距离和效率呢?显然，只有给无线网卡增加增益天线了。

下面笔者以USB 无线网卡为基础元件，介绍一下如何制作无线网卡增益天线。

一、寻找材料
首先寻找有规则抛物面的金属器具，那么你会想到什么呢?很快你就会想到家里的铁锅，但是铁锅质量较重且不适合固定和安装，也不美观。

好在，我们的祖先在千年以前就为我们发明了制作增益天线的好物件“漏勺”(图3)，是不是有点疑问?马上你就知道它除了可以用来捞饺子和面条，还能用来制作增益天线。

二、准备工具
制作过程中可能用到的工具有手锯、尖头钳子、橡胶管以及USB连接线等。

手锯是用于将漏勺把锯掉或让它长短合适。

尖头钳子则用于在漏勺中心为橡胶管剪一个合适的缺口(图4)。

橡胶管的作用就是根据焦点的距离将USB接头固定在漏勺上;而USB连接线就是为了将无线网卡与电脑连接起来。

当然，你还是要准备好一把尺子，如果必要也需要纸、笔和计算器，以测量
和计算焦点位置。

三、计算焦点位置
确定了焦点位置才可以确定胶皮管的长度，才能固定胶皮管和无线网卡。

采用上面所介绍的焦点计算公式即可计算出焦点距离漏勺底部中心(胶皮管安放处)的长度，要注意的是要考虑USB网卡的长度，因为USB无线网卡的天线
是内置的。

打开USB无线网卡，内置天线就位于左侧白色位置。

这样只要保证USB无线网卡的底部位于焦点位置即可，如果USB无线网卡本身长度不够，则需要用胶皮管来支撑USB无线网卡。

作者: greattnt 时间: 2006-11-22 03:20 PM
四、固定USB无线网卡
在确定焦点位置之后，就可以对USB无线网卡进行固定了。

一定要注意测量好USB网卡的长度和胶皮管的长度，二者连接后的长度之和应等于计算好的焦点
距离。

五、为天线制作支架
可以使用漏勺原来的竹板作为支撑，不过每次使用都需要找合适的位置固定，这种情况下就需要给天线制作一个支架，做一个三脚支架就很牢固。

材料可以任意选择，只要支架材料与漏勺天线绝缘即可。

例如，可以使用三只竹筷子做成一个支架，当然你也可以奢侈一点，用废旧的照相机的三脚架来做支架。

经过以上五个步骤，一个超酷的USB无线网卡增益天线就制作成功了，使用USB连接线与你的电脑相连，你就可以体验自制增益天线给你带来的“快感了。

小结：
这种方法也是根据我们所介绍的制作增益天线的基本原理，将USB无线网卡的原有天线改装为效果更好的增益天线，关键也在于要选择合适的金属抛物面材料，计算好抛物面焦点，其特点是效果显著、简单、零成本，是从末端增强无线
信号收发效果的最佳解决方案。

终极变态型卫星接收器天线
奶粉罐天线、漏勺天线都看过了，觉得还不够强劲？国外狂热的无线网络爱好者成功的DIY了一台无线信号发射器，并且通过旧的10英尺卫星天线建立了一个125英里范围的无线网络区域。

下面我们就来详细看一下这究竟是如何实现
的。

工具准备好了，我们就来开始制作吧。

首先将一根比较粗的铜丝通过工具折
成下图的样子。

整个天线的主题部分是一个银制的连接器，铜质天线将通过这个连接器与底
板相连。

天线通过连接器固定
天线安装的位置
天线通过银质连接器固定在底板上，需要注意的是，天线不能和底板接触，因此在安装的时候可以借助一些支撑工具，保持天线和底板的距离。

接下来就是天线的组装工作了，利用旧的卫星接受天线我们很容易的就装好了这
台无线网络信号发射器。

卫星天线的高频头
连接天线的底座
天线和底座的连接
最终成品
从上面的图片我们可以看到，当摆放在水平面上的时候，接收器的盆与水平成了大概45度的角度，而与接收器的盆平行的天线也和地面成了45度。

对于DIY的成果，我们也做了简单的测试，请看下图。

从测试软件中看，CH6的信号发涞阍赥own B，距离测试点英里；CH5的信号发射点在Town A，距离测试点2.4英里；而在CH1的两个AP桥接自Town A 和距离发射点2.6英里的Town C。

可以看到，自制的无线信号发射器覆盖范围
还是很广的。

更多AP测试
安装在车上，便于移动
小结：
虽然现在DIY之风流行，不过这个变态型的无线信号发射器的制作对于一般
用户稍显难了一些，并且对制作者网络和动手能力要求较高，而最后部分的的测试，更是普通用户无法完成的，同时如此大面积的无线网络覆盖在安全性方面也存在一些问题，不过这种DIY的精神还是只等推崇的，试想一下，今后在广袤的田野上使用笔记本通过无线网络聊天的情景是多么的惬意。

对面楼的同事家有宽带，自己手里还有一个无线路由器。

为了这个无线路由器还要女朋友争了好久
这个无线路由以前买的，以前自己家ADSL实在用不着，被说我浪费，这下好了，终于有用处了。

路由下接路由，方法是把子路由的DHCP关了，都插在LAN口上。

手动Ip
接上是接上了。

我们在不同的楼间，一个A幢三楼，一个B幢2楼，中间还有一个楼。

关键吧都有防盗网，我家的防盗网上还有一层密不通风的铁皮，这个可好，信号基本被损失了，网上找了半天的资料，买天线不合适。

于是找到了最简单便宜的方法，用可乐瓶做。

制作方法
1、两个清洁的可乐瓶，剪子，泡沫板
把可乐瓶剪开，展平，而不是像网上说的把瓶的一半去了，展开重新弄成一个半圆，这样接收面积是原来的二倍，效果会改进很多，现在我在路由器和USB无线网卡上各用一个，测试已经可以达到500米。

设计的图片如下面
信号强度由20%增强到50%速度也上升了。

由1M上升为11M 无线路由器部分：我的是NETCORE 608
USB网卡部分：
我们今天介绍的这种金属罐天线是为了扩大廉价路由器的通讯范围而设计的，它是一个金属制成的定向天线，可以用一个N型连接器通过同轴电缆连接到路由器本体。

制作wifi信号放大器的介绍，比如下图：。
