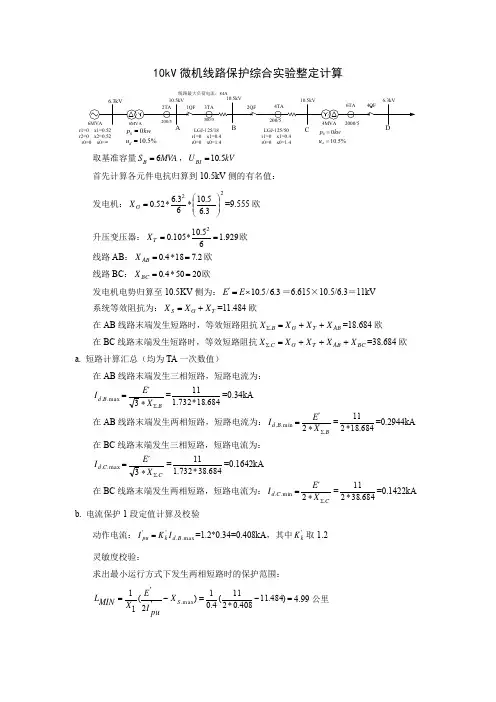

10kV微机线路保护综合实验整定计算

10kV 微机线路保护综合实验整定计算{ EMBED Visio.Drawing.11|6.3kV10.5kV 10.5kV10.5kVBC2QF 4TA TA2TA1QF 0D6.3kV4QF 线路最大负荷电流：84AA6TA6MVA%5.1000==d u kw p 200/5300/5LGJ-125/18r1=0 x1=0.4r0=0 x0=1.46MVAr1=0 x1=0.52r2=0 x2=0.52r0=0 x0=∞LGJ-125/50r1=0 x1=0.4r0=0 x0=1.4200/54MVA%5.1000==d u kw p 2000/5取基准容量，首先计算各元件电抗归算到10.5kV 侧的有名值：发电机：=9.555欧升压变压器：欧线路AB ：欧线路BC ：欧发电机电势归算至10.5KV 侧为：＝6.615×10.5/6.3＝11kV 系统等效阻抗为：=11.484欧在AB 线路末端发生短路时，等效短路阻抗=18.684欧在BC 线路末端发生短路时，等效短路阻抗=38.684欧 a. 短路计算汇总（均为TA 一次数值）在AB 线路末端发生三相短路，短路电流为： ==0.34kA在AB 线路末端发生两相短路，短路电流为：==0.2944kA 在BC 线路末端发生三相短路，短路电流为： ==0.1642kA在BC 线路末端发生两相短路，短路电流为：==0.1422kA b. 电流保护1段定值计算及校验动作电流：=1.2*0.34=0.408kA ，其中取1.2 灵敏度校验：求出最小运行方式下发生两相短路时的保护范围： =4.99公里>15%，满足灵敏度要求 c. 电流保护2段定值计算及校验B 点安装的电流1段保护定值==0.197kAA 点电流保护2段电流定值为：=0.2167kA 取1.1 灵敏度校验=1.358>1.3满足灵敏度要求d. 电流保护3段定值计算及校验最大负荷电流为84A =0.084kA。

电力微机保护定值计算公式

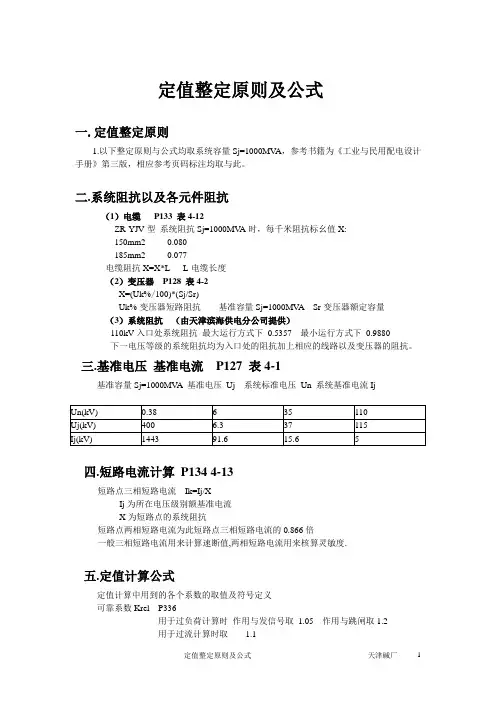

定值整定原则及公式一.定值整定原则1.以下整定原则与公式均取系统容量Sj=1000MV A，参考书籍为《工业与民用配电设计手册》第三版，相应参考页码标注均取与此。

二.系统阻抗以及各元件阻抗（1）电缆P133 表4-12ZR-YJV型系统阻抗Sj=1000MV A时，每千米阻抗标幺值X:150mm2 0.080185mm2 0.077电缆阻抗X=X*L L-电缆长度（2）变压器P128 表4-2X=(Uk%/100)*(Sj/Sr)Uk%-变压器短路阻抗基准容量Sj=1000MV A Sr-变压器额定容量（3）系统阻抗（由天津滨海供电分公司提供）110kV入口处系统阻抗最大运行方式下0.5357 最小运行方式下0.9880下一电压等级的系统阻抗均为入口处的阻抗加上相应的线路以及变压器的阻抗。

三.基准电压基准电流P127 表4-1基准容量Sj=1000MV A 基准电压Uj 系统标准电压Un 系统基准电流IjUn(kV) 0.38 6 35 110Uj(kV) 400 6.3 37 115Ij(kV) 1443 91.6 15.6 5四.短路电流计算P134 4-13短路点三相短路电流Ik=Ij/XIj为所在电压级别额基准电流X为短路点的系统阻抗短路点两相短路电流为此短路点三相短路电流的0.866倍一般三相短路电流用来计算速断值,两相短路电流用来核算灵敏度.五.定值计算公式定值计算中用到的各个系数的取值及符号定义可靠系数Krel P336用于过负荷计算时作用与发信号取1.05 作用与跳闸取1.2用于过流计算时取 1.1用于速断计算时取 1.2接线系数Kjx=1返回系数Kr=0.95 P336配合系数Kco=1.1过负荷系数Kgh 当无自启动电机时取1.3当有自启动电机时取 2nTA ----CT变比Iop.k ---动作电流IlrT------变压器高压侧额定电流Ksen----灵敏系数Igh----过负荷电流(1)变压器保护1.无差动保护的变压器P297过流：保护装置的动作电流（应躲过可能出现的过负荷电流）：Iop•K=(Krel*Kjx*Kgh*IlrT)/(Kr*nTA)保护装置的灵敏系数〔按电力系统最小运行方式下，低压侧两相短路时流过高压侧（保护安装处）的短路电流校验〕：Ksen=I2k2.min/Iop≧1.5I2k2.min---小方式下变压器低压侧两相短路时，流到高压侧的稳态电流速断：保护装置的动作电流（应躲过低压侧短路时，流过保护装置的最大短路电流）： Iop·K=Krel*Kjx*I2k3·max/nTAI2k3.max---大方式下变压器低压侧三相短路电流传递到高压侧的超瞬态电流保护装置的灵敏系数（按系统最小运行方式下，保护装置安装处两相短路电流校验）：Ksen=I1k2.min/Iop≧2I1k2.min---小方式下保护装置安装处两相短路超瞬态电流过负荷：保护装置的动作电流（应躲过额定电流）：Iop·K=(Krel* Kjx*I1rT)/(Kr*nTA)2.有差动保护的变压器P333（1）比率制动差动保护起动电流由于电流补偿有一定误差以及变压器分接开关位置变化产生不平衡电流，所以差动保护动作值必须大于一个启动定值Iop.min>(0.2-0.3)In In—高压侧的二次额定电流取0.4 In(2)比例制动系数K 区内故障时大于固定整定值，保护可靠动作，区内故障时小于固定整定值，使保护不动作一般取0.3-0.5取0.4(3)差动速断动作电流由于微机保护的动作速度快，励磁涌流开始衰减很快，因此微机保护的差动速断整定值应比电磁式大Id≧(5-6) In取6 In(4)二次谐波制动系数一般取15%五次谐波制动系数一般取30%注：聚甲醛因为保护设备采用德威特的，所以定值维持原先格式。

供配电微机常用保护整定计算

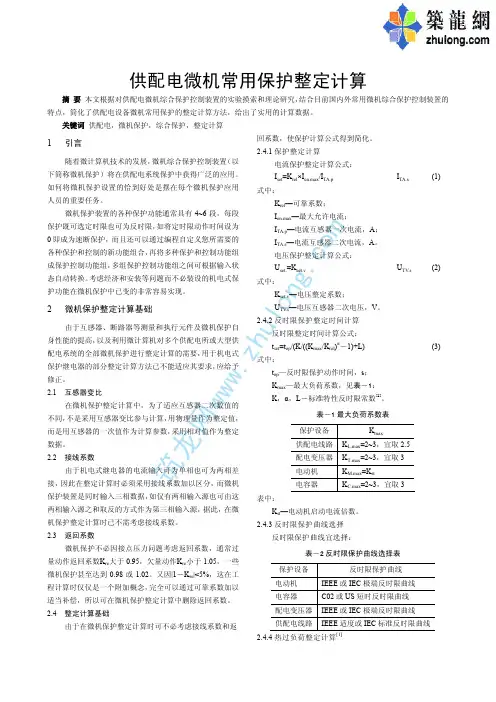

筑龙网w ww .z hu lo ng .c om供配电微机常用保护整定计算摘要本文根据对供配电微机综合保护控制装置的实验摸索和理论研究，结合目前国内外常用微机综合保护控制装置的特点，简化了供配电设备微机常用保护的整定计算方法，给出了实用的计算数据。

关键词供配电，微机保护，综合保护，整定计算1 引言随着微计算机技术的发展，微机综合保护控制装置（以下简称微机保护）将在供配电系统保护中获得广泛的应用。

如何将微机保护设置的恰到好处是摆在每个微机保护应用人员的重要任务。

微机保护装置的各种保护功能通常具有4~6段，每段保护既可选定时限也可为反时限，如将定时限动作时间设为0即成为速断保护，而且还可以通过编程自定义您所需要的各种保护和控制的新功能组合，再将多种保护和控制功能组成保护控制功能组，多组保护控制功能组之间可根据输入状态自动转换。

考虑经济和安装等问题而不必装设的机电式保护功能在微机保护中已变的非常容易实现。

2 微机保护整定计算基础由于互感器、断路器等测量和执行元件及微机保护自身性能的提高，以及利用微计算机对多个供配电所或大型供配电系统的全部微机保护进行整定计算的需要，用于机电式保护继电器的部分整定计算方法已不能适应其要求，应给予修正。

2.1 互感器变比在微机保护整定计算中，为了适应互感器二次数值的不同，不是采用互感器变比参与计算，用物理量作为整定值，而是用互感器的一次值作为计算参数，采用相对值作为整定数据。

2.2 接线系数由于机电式继电器的电流输入可为单相也可为两相差接，因此在整定计算时必须采用接线系数加以区分，而微机保护装置是同时输入三相数据，如仅有两相输入源也可由这两相输入源之和取反的方式作为第三相输入源，据此，在微机保护整定计算时已不需考虑接线系数。

2.3 返回系数微机保护不必因接点压力问题考虑返回系数，通常过量动作返回系数K re 大于0.95，欠量动作K re 小于1.05，一些微机保护甚至达到0.98或1.02。

微机保护整定值计算

A 24Ω
B 20Ω
C
180Ω
E 1.5s F 2s
16Ω
D
130Ω

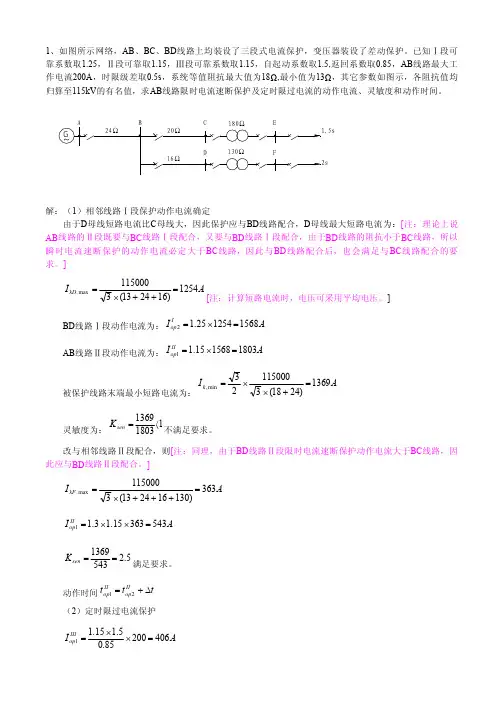

解：（1）相邻线路Ⅰ段保护动作电流确定由于 D母线短路电流比C 母线大，因此保护应与BD线路配合，D母线最大短路电流为：[ 注：理论上说 AB线路的Ⅱ段既要与BC 线路Ⅰ段配合，又要与BD线路Ⅰ段配合，由于BD 线路的阻抗小于 BC 线路，所以瞬时电流速断保护的动作电流必定大于 BC 线路，因此与 BD 线路配合后，也会满足与 BC 线路配合的要求。]
4、如图所示网络中，已知：电源等值电抗 X 1 = X 2 = 5W ， X 0 = 8W ；线路 AB、BC 的电抗 X 1 = 0.4W / km ， X 0 = 1.4W / km ；变压器 T1额定参数为 31.5MVA，110 ／6.6kV ，Ｕ k＝ 10.5％，其它参数如图所示。试决定线路 AB的零序电流保护的第Ⅰ段、第Ⅱ段、第Ⅲ段的动作电流、灵敏度和动作时限。
K b. max = 1 +
20 + 40 =4 [注：计算灵敏系数时应采用最大分支系数。] 20
总阻抗为：
XS =
20 ´ 40 = 39W 20 + 40
( 2) Ik . min =
最小两相短路电流为：
115 ´ 10 3 = 1470 A 2 ´ 39
远后备灵敏度为：
K sen =
1470 = 1.21 ＞1.2 满足要求。 4 ´ 305
灵敏度校验 1）按本线路末端最小二相短路电流校验
K sen =
954 = 2.99 ＞1.5[注：线路只能按两相短路条件校验灵敏度。] 319
2）按相邻线路末端最小两相短路电流校验

微机保护整定计算举例汇总

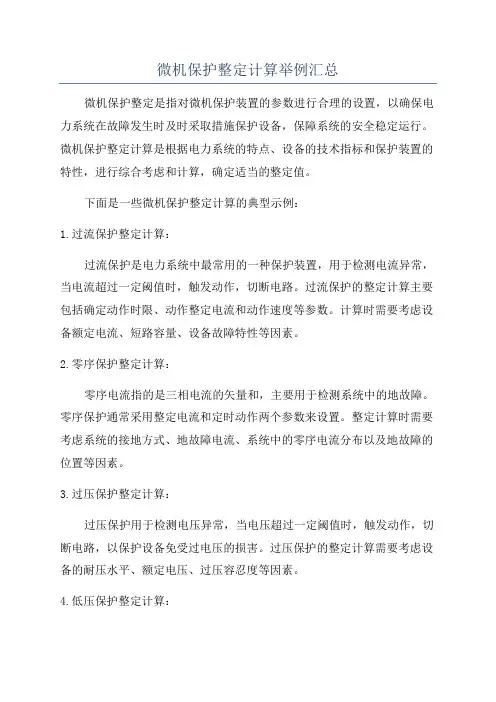

微机保护整定计算举例汇总微机保护整定是指对微机保护装置的参数进行合理的设置，以确保电力系统在故障发生时及时采取措施保护设备，保障系统的安全稳定运行。

微机保护整定计算是根据电力系统的特点、设备的技术指标和保护装置的特性，进行综合考虑和计算，确定适当的整定值。

下面是一些微机保护整定计算的典型示例：1.过流保护整定计算：过流保护是电力系统中最常用的一种保护装置，用于检测电流异常，当电流超过一定阈值时，触发动作，切断电路。

过流保护的整定计算主要包括确定动作时限、动作整定电流和动作速度等参数。

计算时需要考虑设备额定电流、短路容量、设备故障特性等因素。

2.零序保护整定计算：零序电流指的是三相电流的矢量和，主要用于检测系统中的地故障。

零序保护通常采用整定电流和定时动作两个参数来设置。

整定计算时需要考虑系统的接地方式、地故障电流、系统中的零序电流分布以及地故障的位置等因素。

3.过压保护整定计算：过压保护用于检测电压异常，当电压超过一定阈值时，触发动作，切断电路，以保护设备免受过电压的损害。

过压保护的整定计算需要考虑设备的耐压水平、额定电压、过压容忍度等因素。

4.低压保护整定计算：低压保护用于检测电压异常，当电压低于一定阈值时，触发动作，切断电路，以保护设备免受欠电压的损害。

低压保护的整定计算需要考虑设备的耐压水平、额定电压、低压容忍度等因素。

5.动作时间间隔整定计算：动作时间间隔是指系统中不同保护装置动作的时间间隔。

动作时间间隔的整定计算需要考虑设备的排列方式、故障归属要求、设备响应时间等因素。

6.故障录波取样整定计算：故障录波是微机保护装置的重要功能之一，用于记录电力系统的故障信息以便分析和诊断。

故障录波的取样整定计算需要考虑故障录波的精度、采样率、采样时刻等因素。

以上只是一些微机保护整定计算的典型示例，实际情况还需根据电力系统的特点、设备的技术指标和保护装置的特性进行综合考虑和计算。

微机保护整定计算是电力系统保护工程中非常重要的一环，它直接关系到电力系统的安全稳定运行。

微机过电流保护课设整定计算

不满足要求
4、保护2电流Ⅰ段整定计算。
（1）动作电流。按躲过最大运行方式下本线路末端（即d2点）三相短路时流过保护的最大短路电流来整定，即
(2)动作时限。
第Ⅰ段为电流速断，动作时间为保护装置的固有动作时间，即。
（3）灵敏系数校验。
在最大运行方式下发生三相短路时的保护范围为：
则满足要求
在最小运行方式下是保护范围为
则满足要求
综上，保护1只有Ⅰ、Ⅱ段保护，即电流速断保护、限时电流Ⅱ段动作电流为1.0A 动作时间为0.5s.
保护2装设电流速断保护，动作电流为0.85A 动作时间为0s.
线路末端（d3点）短路时，要求保护3动作，而保护1、保护2不动作，所以保护3动作电流整定为0.7A，动作时间0s.
在最小运行方式下是保护范围为
则满足要求
2、保护Ⅰ的Ⅱ段整定计算。
（1）动作电流按与相邻线路保护Ⅰ段动作电流相配合的原则来整定，即
（2）动作时限。应比相邻线路保护Ⅰ段动作时限高一个时限级差 ,即
（3）灵敏系数校验。利用最小运行方式下本线路末端发生两相金属性短路时流过保护的电流来校验灵敏系数，即
满足要求
3、保护1电流Ⅲ段整定计算。
（1）动作电流。按躲过本线路可能流过的最大负荷电流来整定，即
(2)灵敏系数校验。
作近后备保护时，利用最小运行方式下本线路末端（d1点）发生两相金属性短路时流过保护装置的电流来校验灵敏系数，即
不满足要求
作远后备保护时，利用最小运行方式下相邻线路末端（d2点）发生两相金属性短路时流过保护装置的电流来校验灵敏系数，即

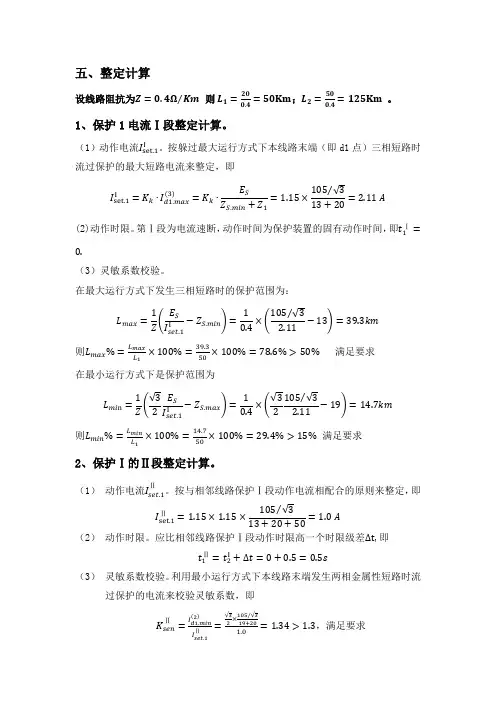

五、整定计算
设线路阻抗为则。
1、保护1电流Ⅰ段整定计算。
（1）动作电流。按躲过最大运行方式下本线路末端（即d1点）三相短路时流过保护的最大短路电流来整定，即

垃圾焚烧发电项目微机继电保护整定计算书及定值清单

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载垃圾焚烧发电项目微机继电保护整定计算书及定值清单地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容兰溪市垃圾焚烧发电项目微机继电保护整定计算书及定值清单计算：周玉彩审核：批准：许瑞林浙江旺能环保股份有限公司2013/5/281、原始资料1.1 发电机参数-7.5-2Z发电机QF2额定功率:Pn=7.5MW；额定电压:Un=10.5KV；额定电流:In=515.5A；额定功率因数(滞后):COSФ=0.8；空载励磁电流:Ifo=87A；额定励磁电流:Ifn=240A；空载励磁电压(75℃):Ufo=40V；额定励磁电压(100℃):Ufn=142V；效率:η=97%；直轴超瞬变电抗饱和值:X〞d=12.1% ；直轴瞬变电抗饱和值:X′d=20.08% ；直轴同步电抗饱和值:Xd=232.27%，；负序电抗饱和值:X2=14.76% ；零序电抗:Xo=6.6%；1.2厂用变压器SCB10-2000/10.5额定容量:Sn=2000KVA；额定电压:10.5/0.4KV；额定电流:110/2886.8KA；短路阻抗:Ud=6.2%；连接组别:D,Y N11；1.3、保安变压器SCB10-630/10.5变压器额定容量：630KVA变压器额定电流：34.6/909.3A ；变压器额定电流：10.5/0.4KA ；短路主抗：4.14% ；连接组别:D,Y N11；1.4、引凤高压电动机YKK4502-6额定功率450KW；额定电压10.5KV；额定电流32.2A；功率因数0.85；启动电流倍数K tst=7；额定转速1480r/m；Y接线；B级绝缘；2、短路电流计算2.1.短路电流计算网络等效阻抗如图，电网及其他对本电厂系统阻抗归算至电厂10.5KV基准母线上的阻抗,为一点等值：a. 系统正常运行大方式:正序Xsmin1=0.3957b. 系统正常运行小方式:正序Xsmax1=0.4447c. 以Se=100MVA、Ue=10.5KV为基准值的标幺值；d.数据格式：正序/零序；发电机电抗:X*U =(X,,d%/100)×(Sj×COSø/Pe)=12.1%×100×0.85/7.5=1.37，厂变电抗:X*2B =10Ud%×Sj/Se=10×6.2×100/2000=3.1，e. 电缆线电抗: X*L1 =X1×L1×Sj/U2p=0.08×0.24×100/×10.52=0.0174，f. 架空线电抗:： X*L2= X2×L2×Sj/U2p=0.4×3.202×100/×10.52=1.1617。

微机型电动机过热保护的整定计算

时：
电动机是发电厂和工矿企业最重要的动力设备，使用
பைடு நூலகம்
频繁，故障率高。三相电动机在一相断线情况下运行时，定Ｘ。允许的过负荷倍数；ｔ过负荷允许运行时间。子中的电流负序分量在回路中感生接近１ＯＯＨｚ的电流，２．１．２根据电机的运行规程的相关要求计算较高频率的电流产生集肤效应使转子回路电阻增大，从而电动机的运行规程规定：若每次启动时间小于１５ｓ，可能产生严重的过热引起转子损坏。如果能及时检测和排电动机允许在冷态下连续起动两次（两次起动之间应自然除这种异常情况，防止电机长时间过热运行，就可以降低停机），若启动时间大干１５ｓ，允许冷态起动一次（且再次电机的故障率。传统电机一般只配备电流速断和过流（过起动必须间隔３Ｏｍｉｎ）。热态停用后允许再起动１次。负荷）保护，其中过流（过负荷）保护对电机过热运行有一由此对一些起动时间较长的电动机，如电动给水泵、定的保护作用，但动作时间较长，保护灵敏度较低。次风机、送风机、吸风机、循环水泵、磨煤机等可按起动随着电动机微机保护装置的广泛应用，微机电动机保时间ｔｓｔ１５ｓ，冷态时起动２次或热态时起动１次估算，起护功能较原电磁型电动机保护增强。微机保护装置中的过动电流按实测起动过程中的平均值计算。热保护综合考虑电动机电流的正序分量、负序分量所产生 ① 按冷态起动２次计算。即Ｔ。＝２（Ｋ，一１．０５）ｔ的综合热效应、热积累过程和散热效应。利用计算机的数据式中：Ｉ一电动机实测起动电流倍数；Ｋ一一正序处理能力，通过建立电动机的发热模型，模拟电动机的温升电流在发热模型中的热效应系数，起动时间内Ｋ１＝０．５：过程实现，从而使实现较理想的过热保护成为可能。ｔ广电动机起动时间（Ｓ）。１电机过热保护动作判据 ② 按热态允许起动１次计算。即Ｔｈ。＝（Ｋ１ｆ一１．０５）ｔ。微机保护中过热保护功能是在各种运行工况下建立式中：Ｋ１＝１（起动结束后）；其他符号含义同前。电机的发热模型，为电机提供准确的过热保护。国内一般２．２电动机起动时间整定值ｔ计算微机保护装置过热保护中充分考虑了电动机电流的正序ｓｅｔ＝（为保证电动机可靠起动，取ｔｓｔ１．２～１．５）ｔ。分量、负序分量所产生的综合热效应、热积累过程和散热式中：ｔｓＩ广电动机正常最长起动时间（Ｓ）。效应，可模拟不同的反时限特性曲线。其动作方程：表１常用电机的启动时间

微机保护整定计算原则

微机保护装置定值整定原则一、线路保护测控装置装置适用于10/35kV得线路保护,对馈电线,一般设置三段式电流保护、低周减载、三相一次重合闸与后加速保护以及过负荷保护,每个保护通过控制字可投入与退出。

为了增大电流速断保护区,可引入电压元件,构成电流电压连锁速断保护。

在双电源线路上,为提高保护性能,电流保护中引入方向元件控制,构成方向电流保护。

其中各段电流保护得电压元件与方向元件通过控制字可投入与退出。

(一)电流速断保护(Ⅰ段)作为电流速断保护,电流整定值I dzⅠ按躲过线路末端短路故障时流过保护得最大短路电流整定,时限一般取0～0、1秒,写成表达式为:I dzⅠ=KI maxI max =E P/(Z P min+Z1L)式中:K为可靠系数,一般取1、2～1、3;I max为线路末端故障时得最大短路电流;E P 为系统电压;Z P min为最大运行方式下得系统等效阻抗;Z1为线路单位长度得正序阻抗;L为线路长度(二)带时限电流速断保护(Ⅱ段)带时限电流速断保护得电流定值I dzⅡ应对本线路末端故障时有不小于1、3～1、5得灵敏度整定,并与相邻线路得电流速断保护配合,时限一般取0、5秒,写成表达式为:I dz、Ⅱ=KI dzⅠ、2式中:K为可靠系数,一般取1、1～1、2;I dzⅠ、2为相邻线路速断保护得电流定值(三)过电流保护(Ⅲ段)过电流保护定值应与相邻线路得延时段保护或过电流保护配合整定,其电流定值还应躲过最大负荷电流,动作时限按阶梯形时限特性整定,写成表达式为:I dz、Ⅲ=K max｛I dzⅡ、2 ,I L｝式中:K为可靠系数,一般取1、1～1、2;I dzⅡ、2为相邻线路延时段保护得电流定值;I L 为最大负荷电流(四)反时限过流保护由于定时限过流保护(Ⅲ段)愈靠近电源,保护动作时限愈长,对切除故障就是不利得。

为能使Ⅲ段电流保护缩短动作时限,第Ⅲ段可采用反时限特性。

反时限过电流保护得电流定值按躲过线路最大负荷电流条件整定,本线末端短路时有不小于1、5得灵敏系数,相邻线路末端短路时,灵敏系数不小于1、2,同时还要校核与相邻上下一级保护得配合情况。

微机保护原理及整定计算

微机保护原理及整定计算讲课提纲2008-11-26下午一．简要介绍继电保护的任务及基本要求1．任务：当被保护元件故障时跳闸切除故障，当被保护元件不正常工作时发出信号报警。

电力系统运行中，由于风雨雷电影响，设备缺陷和绝缘老化，运行维护不当和操作错误等原因，致使组成电力系统的电气元件（发电机，变压器，母线，输电线路等）可能发生故障和不正常工作状态。

故障主要是各种类型的短路包括三相短路，两相短路，两相接地短路，单相接地短路，以及发电机，变压器同一相绕组的匝间短路。

常见的不正常工作状态是过负荷，系统振荡和频率降低。

故障的危害是故障点及故障回路的设备可能损坏，影响用户供电及系统稳定。

2．基本要求：选择性，快速性，灵敏性，可靠性。

选择性：指保护装置选择故障元件的能力断路器失灵后宜采用远后备220KV及以上电压线路宜采用近后备，含主备两套快速性：快速切除故障可以减小故障元件的损坏程度，加快非故障部分电压的恢复，为电动机自启动创造有利条件，提高电网系统运行的稳定性。

灵敏性：指保护装置对被保护电气元件可能发生的故障的反应能力，灵敏性通常用灵敏系数K来衡量，灵敏系数应根据对保护装置动作最不利的条件进行计算。

对于过量保护K=保护区末端金属性短路时故障参数的最小计算值/保护装置整定动作值对于欠量保护K=保护装置整定动作值/保护区末端金属性短路时故障参数的最大计算值一般K》1，对主保护不小于1.5-2,对后备保护不小于1.2-1.5可靠性: 指保护装置应该动作时,它不应拒动, 而在不应该动作时,它不应误动,它与保护装置本身的设计,制造,安装质量有关,也于调试维护水平有关.二．发电机保护原理判据及整定运行中的发电机,定子绕组和励磁回路都可能发生故障,常见故障如下:1.定子绕组相间短路2. 定子绕组单相接地3. 定子绕组一相匝间短路4. 发电机,励磁回路一点或两点接地故障,相应故障装设相应的保护含纵差保护,横差保护,零序保护,相间短路后备保护,过负荷保护, 励磁回路接地保护,过电压保护,失磁保护,逆功率保护.1. 发电机差动保护原理及整定4.1.1 二段式比率制动差动保护装置设置二段式比率制动差动保护作为发电机的主保护，能反映发电机内部相间短路等故障。

微机保护整定计算原则

微机保护整定计算原则带时限电流速断保护的电流定值I dzⅡ应对本线路末端故障时有不小于1.3～1.5的灵敏度整定，并与相邻线路的电流速断保护配合，时限一般取0.5秒，写成表达式为：I dz.Ⅱ=KI dzⅠ.2式中:K为可靠系数，一般取1.1～1.2;I dzⅠ.2为相邻线路速断保护的电流定值（三）过电流保护（Ⅲ段）过电流保护定值应与相邻线路的延时段保护或过电流保护配合整定，其电流定值还应躲过最大负荷电流，动作时限按阶梯形时限特性整定，写成表达式为：I dz.Ⅲ=K max｛I dzⅡ.2 ,I L｝式中:K为可靠系数，一般取1.1～1.2;I dzⅡ.2为相邻线路延时段保护的电流定值;I L 为最大负荷电流（四）反时限过流保护由于定时限过流保护（Ⅲ段）愈靠近电源，保护动作时限愈长，对切除故障是不利的。

为能使Ⅲ段电流保护缩短动作时限，第Ⅲ段可采用反时限特性。

反时限过电流保护的电流定值按躲过线路最大负荷电流条件整定，本线末端短路时有不小于1.5的灵敏系数，相邻线路末端短路时,灵敏系数不小于 1.2,同时还要校核与相邻上下一级保护的配合情况。

选择哪一条反时限特性曲线完全取决于负荷特性和与其他相邻继电保护相配合。

反时限特性特别适用于保护直配线、变压器、电动机以及低压配电线路，尤其是在线路有分支线，且分支线用高压熔断器保护时具有更优秀的保护特性。

（五）电压闭锁的电流保护一般情况下，电压元件作闭锁元件，电流元件作测量元件。

对Ⅰ、Ⅱ电流保护，电压元件应保证线路末端故障有足够的灵敏度。

对Ⅲ电流保护，电压元件应躲过保护安装处的最低运行电压。

低电压闭锁元件引入电流保护，可提高电流保护的工作可靠性，也可提高电流保护的灵敏度。

低电压元件的动作电压一般取60%～70%的额定电压。

（六）低周减载为防止重合闸期间，低周减载误动作，一般设置低电压、低电流以及滑差闭锁元件。

低电压元件的动作值取65%～70%的额定电压，低电流元件的动作值取10%的额定电流，滑差闭锁元件取3Hz/S。

29微机保护整定计算2

如有时发电机欠励磁运行或励磁调节器调差特性配合不妥，无功功率分配不合理，可能出现无功反向；系统振荡或某些短路故障时，机端测量阻抗也可能进入临界失步圆。为了保证保护动作的选择性，还需要用非正常运行状态下的某些特征作为失磁保护和辅助判据。
发电机负序电流保护
为了提高不对称短路的灵敏度，可采用负序电流保护，同时还可以防止转子回路的过热。
2、发电机失磁机端测量阻抗的变化规律失磁后机端测量阻抗的变化是失磁保护的重要判据。以图所示发电机与无穷大系统并列运行为例，讨论发电机失磁后机端测量阻抗的变化规律。
发电机从失磁开始至进入稳态异步运行，一般可分为失磁后到失步前（δ<90°）；静稳极限（δ=90°）,即临界失步点；失步后三个阶段。
上式说明，故障点离中性点越远，零序电压越高。
αEC Uk0 αEB
EA
αEA α
α
2）保护构成
信号
3次谐波滤过器
2、反应基波零序电压和3次谐波电压构成 100%接地保护
1）正常运行时绕组中3次谐波分布
机端和中性点3次谐波电压：
U s.3 CG E3 2(CG C S )
CG 2C S E3 2(CG C S )
可以认为无制动作用。
外部短路时，制动电流较大，差动电流较小，保护不动作。内部短路时，制动电流为两侧短路电流之差， I k 差动电流 I 数值较大，保护动作。 I I
op
nTA
发电机的匝间短路保护
条件: 每相绕组有两个并联支路，且中性电有引出。定义：每个支路的匝间或支路之间的短路称为匝间短路故障。 1、横差动保护
发电机承受负序电流的能力，是负序电流保护的整定依据之一。发电机能长期承受的负序电流值由转子各部件能承受的温度决定，通常为额定电流的4%到 10%。发电机承受负序电流的能力，与负序电流通过的时间有关，时间越短，允许的负序电流越大，时间越长，允许的负序电流越小。短时承受负序电流能力表达式: t A 2 I 2

供配电微机常用保护整定计算

计算人：潘飞校对人：审核人：计算单位：计算日期：生产装置名称：供配电系统名称：开关柜编号：800A 5A 600A 5A 6KV 100V 8.69KA 7.63KA 3.00KA 120.3A 4.26 %进线电流互感器一次侧额定电流进线电流互感器二次侧额定电流母联电流互感器一次侧额定电流母联电流互感器二次侧额定电流大连西太平洋石油化工有限公司催化裂化变电所改造工程供配电系统微机常用保护整定计算书大连西太平洋石油化工有限公司最大运行方式下供配电线路末端三相短路电流 I "max.LE.SC3最小运行方式下供配电线路始端两相短路电流 I "min.LB.SC2二○一九年七月二十八日催化裂化催化供配电系统6/7/8/9/10/11供配电线路末端最大变压器阻抗电压 u d.max %电压互感器一次侧额定电压电压互感器二次侧额定电压供配电系统最大运行电流 Imax.rUs 供配电线路末端最大变压器额定电流 I N.T.max 说明：蓝色字体内容应由计算人选择确认！投入（投/退）1.24.500Is 3.60KA 22.5A 0.35秒0.70秒2.12合格跳闸投入（投/退）1.26.000Is 3.60KA 30.0A 0.35秒2.12合格跳闸投入（投/退）0.250.25Us 1.50KV 25V 0.70.70Us 4.20KV 70V 1.5秒投入（投/退）0.50.50Us 3.00KV 50V 0.5秒跳闸投入进线过电流保护功能？进线过电流保护系数 K in.OC进线过电流保护灵敏系数 K sen.in.OC 进线过电流保护动作方式母联断路器合闸时进线过电流保护延时 t set.in.OC.C 进线过电流保护整定值 I set.in.OC 进线过电流保护一次整定电流值 I set.in.OC.p 进线过电流保护二次整定电流值 I set.in.OC.s 母联断路器分闸时进线过电流保护延时 t set.in.OC.O 备用电源自动投入保护延时 t set.AUTO母联过电流保护母联过电流保护动作方式母联过电流保护一次整定电流值 I set.tie.OC.p 母联过电流保护二次整定电流值 I set.tie.OC.s 母联过电流保护延时 t set.tie.OC 母联过电流保护灵敏系数 K sen.tie.OC 投入母联过电流保护功能？母联过电流保护系数 K tie.OC母联过电流保护整定值 I set.tie.OC 投入低电压Ⅰ段保护功能？备用电源自动投入保护投入备用电源自动投入保护功能？BZT低电压保护系数 K AUTO.UV BZT低电压保护整定值 U set.AUTO.UV BZT低电压保护一次动作整定值 U set.AUTO.UV.p BZT低电压保护二次动作整定值 U set.AUTO.UV.s 低电压Ⅰ段保护一次动作整定值 U Ⅰset.UV.p 低电压Ⅰ段保护二次动作整定值 U Ⅰset.UV.s 低电压Ⅰ段保护延时 t Ⅰset.UV低电压Ⅰ段保护动作方式低电压Ⅰ段保护整定值 U Ⅰset.UV 低电压Ⅰ段保护低电压Ⅰ段保护系数 K ⅠUVBZT过电压保护系数 K AUTO.OV BZT过电压保护整定值 U set.AUTO.OV BZT过电压保护一次动作整定值 U set.AUTO.OV.p BZT过电压保护二次动作整定值 U set.AUTO.OV.s投入（投/退）0.50.50Us 3.00KV 50V 9秒跳闸投入（投/退）1.11.10Us 6.6KV 110V 3分跳闸投入（投/退）0.150.15Us 900V 15V 1.5秒信号低电压Ⅱ段保护系数 K ⅡUV 低电压Ⅱ段保护一次动作整定值 U Ⅱset.UV.p 低电压Ⅱ段保护整定值 U Ⅱset.UV 投入低电压Ⅱ段保护功能？过电压保护延时 t set.OV过电压保护动作方式低电压Ⅱ段保护二次动作整定值 U Ⅱset.UV.s 开口三角电压保护一次动作整定值 U set.RV.p 开口三角电压保护二次动作整定值 U set.RV.s 低电压Ⅱ段保护延时 t Ⅱset.UV 低电压Ⅱ段保护动作方式开口三角电压保护投入开口三角电压保护功能？开口三角电压保护系数 K RV 开口三角电压保护整定值 U set.RV 开口三角电压保护延时 t set.RV 开口三角电压保护动作方式过电压保护一次动作整定值 U set.OV.p 过电压保护二次动作整定值 U set.OV.s 过电压保护投入过电压保护功能？过电压保护系数 K OV过电压保护整定值 U set.OV。

微机型综保整定计算

微机型综保整定计算综合保护是指在电力系统中对各种设备进行保护的一种集成方式，可以防止电力系统出现过载、短路、地故障等异常情况。

微机型综保定制计算指的是通过计算机进行综合保护设备的参数设置，以便保护设备能够准确地对故障信号进行识别和判断，并采取相应的保护动作。

1.整定选项：根据综保设备的型号和功能要求，选择适当的整定选项，例如过流保护、短路保护、差动保护等。

2.整定参数：设置各项保护参数，包括整定电流、动作时间、功率方向等。

整定电流是指保护装置能够动作的最大电流值，动作时间是指保护装置在故障时的动作时间，功率方向是指保护装置动作时的电流方向。

3.整定方式：根据电力系统的工作特点和要求，选择合适的整定方式。

常用的整定方式有手动整定和自动整定两种。

4.整定计算：根据电力系统的参数和工作状态，进行整定计算。

整定计算一般包括两个方面，即稳态整定和动态整定。

稳态整定是指根据电流、电压、功率等稳态参数进行计算，动态整定是指根据电力系统的瞬态响应和稳定性要求进行计算。

整定计算的具体步骤如下：1.收集电力系统的参数和工作状态。

包括电流、电压、频率、功率因数、接地电阻、短路电流等数据。

2.根据综保设备的保护要求，选择整定选项和整定参数。

例如，过流保护的整定参数包括整定电流和动作时间。

整定电流一般根据电流互感器的变比和额定电流进行计算，动作时间一般根据电力系统的短路电流和故障类型进行计算。

3.根据电力系统的工作特点和要求，选择整定方式。

例如，对于高压电力系统，可以采用多个保护装置组合起来的整定方式，以提高系统的可靠性和安全性。

4.进行整定计算。

稳态整定一般采用电流、功率和电压平衡计算方法，动态整定一般采用双脉冲比较法和小时电流比较法等方法。

整定计算的目标是使综保设备能够准确地对电力系统中的故障信号进行识别和判断，并采取适当的保护动作。

通过合理的整定计算，可以提高电力系统的可靠性和安全性，减少电力系统的故障和事故。

综上所述，微机型综保整定计算是电力系统保护的重要工作之一，通过对综保设备的参数设置，能够保证综保设备能够准确地对电力系统中的故障进行识别和判断，并采取相应的保护动作。

微机保护整定计算举例(DOC)

微机保护整定计算举例(DOC)以下是为大家整理的微机保护整定计算举例(Doc)的相关范文，本文关键词为微机,保护,整定,计算,举例,Doc,微机,继电,保护,整定，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。

微机继电保护整定计算举例珠海市恒瑞电力科技有限公司目录变压器差动保护的整定与计算.............................................................................................3线路保护整定实例................................................................................................................. ..........610KV变压器保护整定实例.....................................................................................................9电容器保护整定实例.. (1)3电动机保护整定计算实例....................................................................................................16电动机差动保护整定计算实例. (19)继电保护整定计算举例变压器差动保护的整定与计算以右侧所示Y/Y/△-11接线的三卷变压器为例，设变压器的额定容量为s(mVA)，高、中、低各侧电压分别为uh、um、uL(KV)，各侧二次电流分别为Ih、Im、IL(A)，各侧电流互感器变比分别为nh、nm、nL。

一、平衡系数的计算电流平衡系数Km、Klule*Kctlume*KctmKl??3Km?uhe*kcthuhe*kcth其中：uhe,ume,ule 分别为高中低压侧额定电压（铭牌值）Kcth,Kctm,Kctl分别为高中低压侧电流互感器变比二、差动电流速断保护差动电流速断保护的动作电流应避越变压器空载投入时的励磁涌流和外部故障的最大不平衡电流来整定。

保护整定实例

线路保护整定实例降压变电所引出10KV 电缆线路,线路接线如下图所示:已知条件:最大运行方式下,降压变电所母线三相短路电流)3(max .1d I 为5500A,配电所母线三相短路电流)3(max .2d I 为5130A ，配电变压器低压侧三相短路时流过高压侧的电流)3(m ax .3d I 为820A 。

最小运行方式下,降压变电所母线两相短路电流)2(min .1d I 为3966A,配电所母线两相短路电流)2(min .2d I 为3741A ，配电变压器低压侧两相短路时流过高压侧的电流)2(m in .3d I 为689A 。

电动机起动时的线路过负荷电流gh I 为350A ，10KV 电网单相接地时最小电容电流c I 为15A ，10KV 电缆线路最大非故障接地时线路的电容电流cx I 为1.4A 。

系统中性点不接地。

电流互感器变比为300/5，零序电流互感器变比为50/5。

一、整定计算（计算断路器DL1的保护定值）1、瞬时电流速断保护瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定，保护装置的动作电流 A n I K K I l d jxk j dz 11160513013.1)3(max .2.=⨯⨯==，取110A 保护装置一次动作电流 A K n I I jx l j dz dz 6600160110.=⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：2601.066003966)2(min .1<===dz d lm I I K 由此可见瞬时电流速断保护不能满足灵敏系数要求，故装设限时电流速断保护。

2、限时电流速断保护限时电流速断保护按躲过相邻元件末端短路时的最大三相短路时的电流整定，则保护装置动作电流 A n I K K I l d jxk j dz 8.176082013.1)3(max .3.=⨯⨯==，取20A 保护装置一次动作电流 A K n I I jx l j dz dz 120016020.=⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：23.312003966)2(min .1>===dz d lm I I K 限时电流速断保护动作时间取0.5秒。

11微机保护整定计算1

变压器励磁涌流的波形具有以下几个明显的特点：１）含有很大成分的非周期分量，使曲线偏向时间轴的一侧；２）含有大量的高次谐波，其中二次谐波所占比重最大；３）涌流的波形削去负波之后将出现间断，α 称为间断角。
2）采用以二次谐波制动原理构成的纵联差动保护装置。 3）采用鉴别波形间断角原理构成的差动保护。 4）采用差动电流速断保护。利用励磁涌流随时间衰减的特点，借保护固有的动作时间，躲开最大的励磁涌流。
& & I I 2 (Wd + Wb1 ) = I II 2 (Wd + Wb 2 )
3）变压器带负荷调整接头而产生的不平衡电流调整分接头实际上就是改变变压器的变比，其结果必然将破坏电流互感器二次电流的平衡关系，产生了新的不平衡电流。解决办法：用提高保护动作电流的方法来躲过这种不平衡电流的影响。 4）变压器接线组别的影响三相变压器的接线组别不同时，其两侧的电流相位关系也就不同。
单侧电源三绕组变压器后备保护配置图
信号跳QF1 跳QF2 跳QF3 信号
跳QF3 信号
跳QF2
2）对于多侧电源的三绕组变压器，应在三侧都装设后备保护。
5、变压器的过负荷保护
1)对双绕组升压变压器，装于发电机电压侧。 2)对一侧无电源的三绕组升压变压器，装于发电机电压侧和无电源侧。 3)对三侧有电源的三绕组升压变压器，三侧均应装设。 4)对于双绕组降压变压器，装于高压侧。 5)仅一侧电源的三绕组降压变压器，若三侧的容量相等，只装于电源侧；若三侧的容量不等，则装于电源侧及容量较小侧。 6)对两侧有电源的三绕组降压变压器，三侧均应装设。装于各侧的过负荷保护，均经过同一时间继电器作用于信号。
2、复合电压起动的过电流保护
