DT电子经纬仪说明书

DT系列电子经纬仪

说

明

书

南京久测仪器技术有限公司

前言

感谢购买本公司DT系列中文电子经纬仪，本仪器是集光、机、电算于一体的测量仪器，维护和保养不善会使仪器精度降低，寿命缩短，甚至会影响正常测量工作。为了使您更好地使用本仪器，请您仔细阅读本说明书并妥为保存备用。

本仪器采用绝对编码度盘角度测量系统，使用微机技术进行测量、计算、显示等功能，可同时显示水平角、垂直角、斜距或平距、高差等，可进行角度、坡度等多种模式的测量。广泛应用于铁路、公路、桥梁、水利、矿山等方面的工程测量、也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

1、如果仪器长时间不使用，请定期检查（3个月）

2、本仪器是精密仪器，请务必小心轻放，避免震动或撞击

3、禁止高粉尘、无良好通风设备或靠近易燃物的环境下使用该仪器，

以免发生意外

4、禁止自行拆卸、重装仪器

5、严禁用望远镜直接观测太阳，以免造成内部器件损坏或眼睛失明，

若要观测太阳时务必使用阳光滤色镜

6、在烈日或雨天环境下工作请务必在雨伞的掩护下进行，以免影响仪

器精度或损坏仪器观测者离开仪器时，应将防雨罩罩在仪器上，灰尘或雨水可能使仪器发生故障

7、在将仪器放入包装箱前，请确定仪器和包装箱是否干燥

8、外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻檫净，切不可用

其它物品擦试，不可用化学试剂擦试塑料部件及有机玻璃表面可用浸水的软布擦拭

9、禁止将仪器连同三脚架一起搬动

10、不使用激光时，请关闭；勿频繁开关激光器

前言 (1)

1.仪器各部分说明 (4)

1.1部件名称 (4)

电子经纬仪说明书(完整版)

电子经纬仪的使用
1
经纬仪的用途
• 1、用途：可用于距离测量、角度（水平角和竖直角）测量和
高程测量。 • 可用于铁路、公路、桥梁、水利、矿山、国防等方面的工程测量，
亦可用于建筑及大型机械的安装工作，在特种设备检测检验中主要用于：
• 2、起重机械上需要用经纬仪检验的项目有：
• 1）桥架型起重机主梁下挠值和上拱度、上翘度的测量，以及额定载荷和静载荷的试验。
用长水准器精确调平仪器
24
25
望远镜目镜调整和目标照准
• 目镜调整
• 取下望远镜镜盖 • 用望远镜观察一明亮无地物
的背景。(对准天空） • 调整目镜环：将目镜顺时针
旋到底，再反时针方向慢慢旋转至十字丝成像最清晰。 • 目镜调焦工作不需要经常进行。
26
望远镜目镜调整和目标照准
• 照准目标 • 松开垂道和水平制动钮，用粗 • 照准器瞄准目标使其进入视场 • 后固紧两制动钮。
密位时该位置无符号显示） • M距离单位：米 • Ft距离单位：英尺 • BAT电池电量
15
电池电量检查
16
测量准备---安装脚手架和仪器
17
测量准备---安装脚手架和仪器
18
使用光学对中器对中
19
使用光学对中器对中
20
•C
•C
21
用长水准器精确调平仪器

DT-2电子经纬仪说明书

在观测水平角的过程中，若需保持所测得的角度值，或需要对某方向的水平角值进行预置时，按［HOLD］键，显示屏左下角“左、右、水平角”字符闪烁，水平角被锁定，在锁定状态下转动，水平角值保持不变。
再按［HOLD］键，锁定被解除。注：［HOLD］键的锁定与解除，只对水平角有效，与其它信息无关。 6.5 水平角象限设置照准定向的第一个目标，按［OSET］键，使水平角置 “0”，将照准部转动约 90°，至蜂鸣器响时停止，显示右 85° 59′ 20″。旋紧水平制动手轮，用微动手轮使水平角读数为左
11
5.4 仪器的对中 5.4.1 使用铅锤
将铅锤线拴在中心螺丝挂钩上，调整线长，使铅锤尖悬于距对地点高约 2mm 的高度。
松开中心螺丝，移动基座使铅锤尖端精确地位于对地点上（从两个相互垂直的方向观察）。 5.4.2 使用光学对点器
为百度文库证测量精度，建议事前进行“检验与校正”中所叙述的工作。
调节对点器目镜手轮，使分划板清晰，调节调焦手轮，使对地点清晰，松开中心螺丝平移整机，使对地点与分划板中心重合，固紧中心螺丝。
仪器出厂时设置为：30 分钟自动关机
4.1.4 角度最小显示单位设置：1″或 5″
仪器出厂时设置为： 1″
4.1.5 竖盘指标零点补偿设置：自动补偿或不补偿

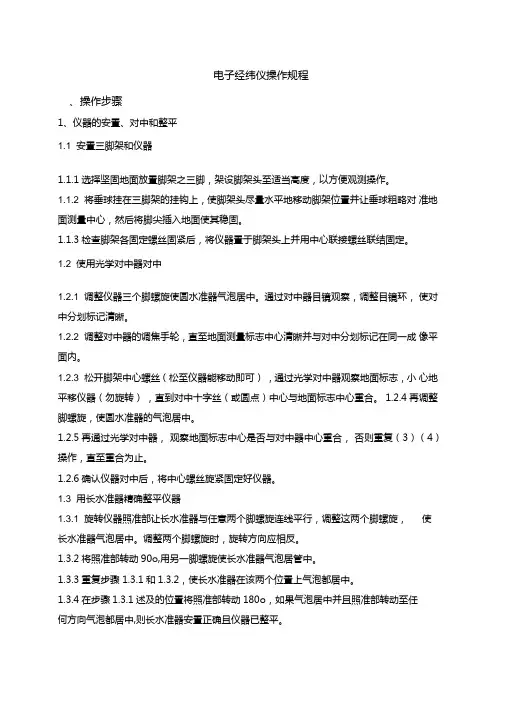

电子经纬仪操作规程

、操作步骤

1、仪器的安置、对中和整平

1.1 安置三脚架和仪器

1.1.1选择坚固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。

1.1.2 将垂球挂在三脚架的挂钩上，使脚架头尽量水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。

1.1.3检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。

1.2 使用光学对中器对中

1.2.1 调整仪器三个脚螺旋使圆水准器气泡居中。通过对中器目镜观察，调整目镜环，使对中分划标记清晰。

1.2.2 调整对中器的调焦手轮，直至地面测量标志中心清晰并与对中分划标记在同一成像平面内。

1.2.3 松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观察地面标志，小心地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。 1.2.4再调整脚螺旋，使圆水准器的气泡居中。

1.2.5再通过光学对中器，观察地面标志中心是否与对中器中心重合，否则重复（3）（4）操作，直至重合为止。

1.2.6确认仪器对中后，将中心螺丝旋紧固定好仪器。

1.3 用长水准器精确整平仪器

1.3.1 旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。调整两个脚螺旋时，旋转方向应相反。

1.3.2将照准部转动90o,用另一脚螺旋使长水准器气泡居管中。

1.3.3重复步骤 1.3.1和1.3.2，使长水准器在该两个位置上气泡都居中。

1.3.4在步骤1.3.1述及的位置将照准部转动180o，如果气泡居中并且照准部转动至任

电子经纬仪使用说明书

3.3.1 用光学对中器置中仪器·························· 11 3.3.2 用激光对中器置中仪器·························· 11 3.4 望远镜屈光度、焦距的调节····························· 12 3.5 开机····························································13 3.6 关机····························································13 4.角度测量····························································· 14 4.1 水平角和垂直角测量······································ 14 4.2 水平角（右角/左角）切换······························· 15 4.3 水平角的设置··············································· 16 4.4 垂直角与坡度（%）转换································ 17 4.5 天顶距和高度角转换······································ 17 4.6 水平角度重复测量········································· 18

经纬仪使用教程讲解

经纬仪是一种用于测量方位角和高程角的仪器，常用于地理测量、地图制作和工程测量等领域。本教程将介绍经纬仪的使用方法和注意事项，帮助初学者快速掌握经纬仪的基本操作。

一、经纬仪的组成和结构

经纬仪主要由以下几个部分组成：

1.显微镜：用于放大目标物体。

2.方位角游标盘：用于测量目标物体的方位角。

3.高程角游标盘：用于测量目标物体的高程角。

4.底座：支撑整个仪器的主要结构。

二、经纬仪的准备工作

1.将经纬仪放置在水平的平台上，确保底座稳固和水平。

2.调整经纬仪的高程角游标盘，使其指示器指向零刻度位置。

3.调整经纬仪的方位角游标盘，使其指示器指向正北方向。

三、使用经纬仪测量方位角

1.将经纬仪对准目标物体，通过目镜观察目标物体。

2.使用方位角游标盘，旋转仪器直到通过目镜可以看到目标物体。

3.当目标物体在目镜中完全对准游标线时，读取方位角游标盘上的刻度值。

4.将读数记录下来，即可得到目标物体相对于正北方向的方位角。

四、使用经纬仪测量高程角

1.将经纬仪对准目标物体，通过目镜观察目标物体。

2.使用高程角游标盘，旋转仪器直到通过目镜可以看到目标物体。

3.当目标物体在目镜中完全对准游标线时，读取高程角游标盘上的刻度值。

4.将读数记录下来，即可得到目标物体相对于水平面的高程角。

五、经纬仪的注意事项

1.在使用经纬仪进行测量前，务必检查仪器的精度和校准情况，确保准确性。

2.在观察目标物体时，要保持目镜清洁，并注意避免眼睛疲劳。

3.在旋转游标盘时，要注意适当速度和力度，避免过度扭转或损坏仪器。

4.避免将经纬仪暴露在强烈的阳光下，以免影响观测结果。

DT 电子经纬仪说明书

13
间有相对移位，则应微调望远镜调焦手轮，直至两影像清晰且相对静止。６．角度测量 6.1“正镜”和“倒镜”观测
“正镜”指的是观测者对着望远镜目镜时竖盘（圆形侧盖）在望远镜的左边，“倒镜”指的是观测者对着望远镜目镜时竖盘在望远镜的右边。
取正倒镜读数的平均数为观测值，可以有效地消除仪器的系统误差。因此，在进行角度测量时，完成正镜观测后，要转动望远镜 180°，再完成倒镜观测。
17
90° 00′ 00″，用望远镜十字丝确定象限目标点的方向。
11
5.4 仪器的对中 5.4.1 使用铅锤
将铅锤线拴在中心螺丝挂钩上，调整线长，使铅锤尖悬于距对地点高约 2mm 的高度。
松开中心螺丝，移动基座使铅锤尖端精确地位于对地点上（从两个相互垂直的方向观察）。 5.4.2 使用光学对点器
为保证测量精度，建议事前进行“检验与校正”中所叙述的工作。
调节对点器目镜手轮，使分划板清晰，调节调焦手轮，使对地点清晰，松开中心螺丝平移整机，使对地点与分划板中心重合，固紧中心螺丝。
【注意事项： 1．对点器内装有激光光源，为了防止激光损伤您的眼睛，切勿用眼睛直接观察对点器内的光源。 2．不要频繁地开关激光对点器，以免损坏。 3．该对点器无需调焦，因此请不要转动激光对点器，以免损坏。】 5.5 开机和关机开机：按下红色［ON/OFF］键，显示屏显示全部符号后松开［ON/OFF］键，完成开机。关机：按下红色的［ON/OFF］键，显示屏上行显示［OFF］后松开［ON/OFF］键，显示屏字符消失，完成关机。 5.6 目标照准 5.6.1 视度调整将望远镜朝向亮背景，转动目镜手轮，使分划板十字丝清晰。 5.6.2 照准 5.6.2.1 用粗瞄准器对准目标 5.6.2.2 旋紧水平与垂直制动手轮，调整望远镜调焦手轮，直至看清目标。 5.6.2.3 调节水平与垂直微动手轮，使分划板上的十字丝中心精确照准目标。 5.6.3 消视差上下左右轻微移动眼睛观察目标，若目标与十字丝两影像

经纬仪的操作步骤

1、HR—右旋（顺时针）水平角，HL—左旋（逆时针）水平角。

2、经纬仪的操作步骤（光学对中法）

1 、架设仪器：

将经纬仪放置在架头上，使架头大致水平，旋紧连接螺旋。

2 、对中：

目的是使仪器中心与测站点位于同一铅垂线上。可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。

3 、整平：

目的是使仪器竖轴铅垂，水平度盘水平。根据水平角的定义，是两条方向线的夹角在水平面上的投影，所以水平度盘一定要水平。

粗平：伸缩脚架腿，使圆水准气泡居中。

检查并精确对中：检查对中标志是否偏离地面点。如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志准确对准测站点的中心，拧紧连接螺旋。

精平：旋转脚螺旋，使管水准气泡居中。

4 、瞄准与读数：

①目镜对光：目镜调焦使十字丝清晰。

②瞄准和物镜对光：粗瞄目标，物镜调焦使目标清晰。注意消除视差。

精瞄目标。

③读数：

调整照明反光镜，使读数窗亮度适中，旋转读数显微镜的目镜使刻划线清晰，然后读数。

现在很多都是使用全站仪，全站仪的使用（以拓普康全站仪为例进行介绍）介绍:

（1）测量前的准备工作

1）电池的安装（注意：测量前电池需充足电）

①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。

电子经纬仪的使用方法

电子经纬仪的使用方法〔即使用说明书、操作指南〕２.２部件名称

2.5 仪器与基座的装卸

拆卸

如有需要，仪器可以从三角基座上卸下，先用螺丝刀松开基座锁定扭固定螺丝，然后逆时针转动基座锁定扭约180°，即可使仪器与基座别离。安装

将仪器的定向凸出标记与基座定向凹槽对齐，把仪器上的三个固定脚对应放入基座的孔中，使仪器装在三个基座上，顺时针转动基座锁定扭约180°使仪器与基座锁定，再用螺丝刀将基座锁定扭固定螺丝旋紧。

四、初始设置

五、测量准备

5．1仪器的安置、对中和整平

安置三脚架和仪器

⑴选择坚固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。

⑵将垂球挂在三脚架的挂钩上，使脚架头尽量水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。

⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。

使用光学对中器对中

⑴调整仪器三个脚螺旋使圆水准器气泡居中。通过对中器目镜观察，

调整目镜环，使对中分划标记清晰。

⑵调整对中器的调焦手轮，直至地面测量标志中心清晰并与对中分划标记在同一成像平面内。

⑶松开脚架中心螺丝〔松至仪器能移动即可〕，通过光学对中器观察地面标志，小心地平移仪器〔勿旋转〕，直到对中十字丝〔或圆点〕中心与地面标志中心重合。

⑷再调整脚螺旋，使圆水准器的气泡居中。

⑸再通过光学对中器，观察在面标志中心是否与对中器中心重合，否则重复〔3〕和〔4〕操作，直至重合为止。

⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。

●仪器对中后不要再碰三脚架的三个脚，以免破坏其

位置。

用长水准器精确整平仪器

电子经纬仪操作说明

A
角度测量
转动仪器，HR闪烁，瞄准第一个目标A（起始方向）
再按动“锁定”键，设置水平角的度数，HR固定瞄准第二个目标B直接显示目标 B的读数
瞄准目标 A
HOLD 瞄准B
V 90°10′20″ HR 30°00′00″
V 90°10′20″ HR 30°00′00″ V 90°10′20″ HR 98°20′30″
注意事项
(1) 阳光下测量应避免将物镜直接瞄准太阳。若在太阳下作业应安装滤光器。 (2) 避免在高温和低温下存放和使用仪器，亦应避免温度骤变（使用时气温变化除外）。 (3) 仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。 (4) 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直到它适应环境温度后再使用仪器。 (5) 仪器长期不使用时，应将仪器上的电池卸下分开存放。电池应每月充电一次。 (6) 仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。 (7) 仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。 (8) 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻檫净，切不可用其它物品擦试。 (9) 不可用化学试剂擦试塑料部件及有机玻璃表面，可用浸水的软布擦试。 (10)仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘，仪器被雨水淋湿后，切勿通电开机，应及时用干净软布擦干并在通风处放一段时间。 (11)作业前应仔细全面检查仪器，确定仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。 (12)即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。 (13)当激光亮起时，不要用眼睛直视激光光源，以免伤害人的眼睛。

科力达中文激光电子经纬及电子经纬仪仪操作手册

部件名称电子经纬仪显示屏垂直微动旋钮操作键盘垂直制动旋钮望远镜物镜电子手簿接口提把固定螺丝长水准器基座望远镜调焦旋钮粗瞄准器电源开关水平制动旋钮水平微动旋钮基座底板基座脚螺对中器目镜仪器中心标志圆气泡望远镜目镜激光电子经纬仪显示屏操作键盘垂直微动旋钮垂直制动旋钮望远镜物镜基座基座底板基座脚螺旋电子手簿接口提把固定螺10望远镜目镜粗瞄准器望远镜调焦旋钮激光对中器电源开关长水准器水平制动旋钮水平微动旋钮圆气泡1123
存放注意事项！
充电电池可重复充电 300-500 次，电池完全放电会缩短其使用寿命
为更好地获得电池的最长使用寿命，请保证每月充电一次。
不要将电池存放在高温、高热或潮湿的地方，更不要将电池短路，否则会损坏电池。
根据本地的规则妥善处理电池，最好回收，不要将电池投入
12
火中。
2.5.仪器与机座的装卸
拆卸如有需要，仪器可从三角基座上卸下，先用螺丝刀松开
基座锁定扭固定螺丝，然后逆时针转动基座锁定扭约 180°，即可使仪器与基座分离。安装
将仪器的定向凸出标记与基座定向凹槽对齐，把仪器上的三个固定脚对应放入基座的孔中，使仪器装在三个基座上，顺时针转动基座锁定扭约 180°使仪器与基座锁定，再用螺丝刀将基座锁定扭固定螺丝旋紧。
11
本机使用的是 10A，NiMH 高能可充电电池，请用 10A 专用充电器充电。
