气象图形图象软件2共59页文档
气象图形软件应用2

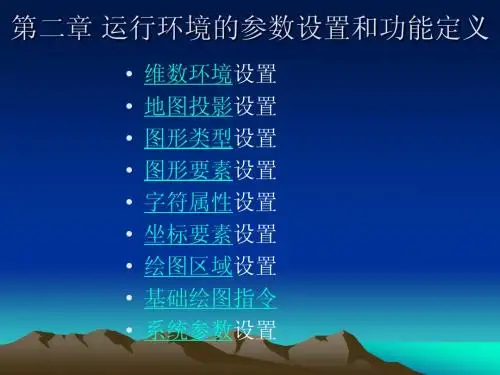

第二章 运行环境的参数设置和功能定义
字符属性
Set line color<style><thickness> 设置线条属性
Set string color 设置字符串属性
第二章 运行环境的参数设置和功能定义
字符属性
第二章 运行环境的参数设置和功能定义
绘图区域
Set vpage xmin xmax ymin ymax
基础绘图指令
Draw string x y string 在x y处写字符串string Draw line x1 y1 x2 y2 画一直线 Draw rec xlo ylo xhi yhi以对角画一不填色矩形 Draw recf xlo ylo xhi yhi以对角画一当前画线颜色填 色矩形 Drwa mark marktype x y size 在x y处画size的类型为 marktype的标记 Draw wxsym symbol x y size <color<thickness>>用 颜色color大小size线宽thickness在指定位置画天气符 号,其取值定义见wxsym.gs文件
坐标要素
Set xaxis\yaxis start end<incr> 设定x\y坐标以给定 的增量从开始到结束值变化
第二章 运行环境的参数设置和功能定义
坐标要素
Set annot color<thickness>设置上两种图注所用的 颜色和线宽,缺省为白色,6.坐标刻度和标尺颜色也一 样,线宽减1
地图投影
latl和功能定义
地图投影
nps
第二章 运行环境的参数设置和功能定义
地图投影
off
气象图形图象软件
§1.运行环境和基本操作
DSET data-set-name(给定二进制原始数据文件的文件名(包含路径))
DTYPE (数据类型)(station / grib) (可省略)
OPTIONS <keywords> (可省略) <keywords>选项: <yrev><zrev><sequential><byteswapped><big_endian><little_endian><template> yrev: y维数方向反向 zrev: z维数方向反向 template:用于多个时间序列原始文件仅用一个描述 ......
GRADS是当今气象界广泛使用的一种数据处理和显示软件 系统。该软件系统通过其集成环境,可以对气象数据进行 读取、加工、图形显示和打印输出。数据可以是格点资料, 也可以是站点资料;数据格式可以是二进制,也可以是 GRIB码,从而具有操作简单、功能强大、显示快速、出图 类型多样化、图形美观等特点。正因为如此,GRADS已迅 速成为国内外气象界通用的标准图形环境之一。
*[同时关闭所有打开的文件,并释放所有定义的对象]
‘enable print h:\2\1.gmf ’ *[与print合用,输出图形]
'open h:\2\model.ctl'
‘set lat 20 40‘
*[设置纬度]
‘set lon 90 120‘
*[设置经度]
‘set z 5‘
*[设置高度]
*.gs文件简单范例: 'reinit' 'open h:\2\model.ctl' 'set lat 20 40' 'set lon 90 120' 'set z 5' 'set t 1' 'd t'
MSChart在气象数据图形化显示中的应用
MSChart在气象数据图形化显示中的应用朱 健1 庄科 2 周 丹3 王 轶3(1.绍兴县气象局,浙江绍兴312000;2.宁波市气象局,浙江宁波315012;3.浙江省气象服务中心;浙江杭州310017)摘要:M icros oft Chart C ontrol(简称MSChart)是微软提供的一套强大的绘图控件,对基于微软.NET Framew ork3. 5技术的最新版MSChart的特性、功能、组件和安装方法进行了详细介绍,并就如何应用MSChart控件在绘制丰富生动的气象数据图形中的几个关键技术进行了初步探讨。
关键词:MSChart;气象数据;图形化;.NET技术引 言Micros oft Chart C ontrol(简称MSChart)是一款很强大的C om组件,主要负责图形的展示,早在VB6的时代,它就已经是设计人员非常喜欢的图形控件,在日常开发时得到很多应用。
