第十三章含硫污水汽提装置第一节装置概况及特点一、装置概况污水汽提装置主要处理常减压蒸馏装置、催化裂化装置（Ⅰ）、催化裂化装置（Ⅱ）、直柴加氢精制装置、催柴加氢精制装置、催化重整装置及溶剂脱沥青装置生产中所产生的高含硫含氨污水。
塔底净化水主要回用于常减压电脱盐、催柴加氢装置。
侧线系统冷凝、分凝出的粗氨气经精制后压缩制成工业液氨送至油品车间。
塔顶酸性气送硫磺回收装置制硫磺。
二、装置组成及规模污水汽提装置（Ⅰ）设计处理含硫污水能力9.6×104t/a，1987年7月开工，2001年4月扩能改造至40×104t/a；污水汽提装置（Ⅱ）设计处理含硫污水能力28×104t/a，1997年9月开工，2000年3月扩能改造至40×104t/a。
三、工艺流程特点1、本装置采用单塔加压侧线抽出技术，即：在单塔内实现对含硫污水中硫化氢、氨的分离。
塔顶产品为酸性气；侧线抽出系统为富氨气，经精制压缩制成工业液氨；塔底产品为净化水。
2、污水汽提塔侧线系统应用变温、变压的“三级分凝”工艺，在最大限度降低氨氮内循环量的同时，实现了对侧线抽出富氨气进一步的浓缩、提纯。
3、氨精制系统采用浓氨水循环洗涤-结晶吸附联合工艺，对提纯后氨气进一步精制脱除硫化氢。
洗涤循环液可返回原料水罐做为进塔原料二次汽提，或者返回氨水罐配氨水送至排水车间化纤污水处理场。
第二节工艺原理及工艺流程说明一、工艺原理含硫污水主要成份是水、氨、硫化氢、酚、二氧化碳等；氨、硫化氢在水中处于化学平衡、电离平衡和相平衡共存的复杂动态平衡体系，表达式如下：HS－＋NH4＋（NH3＋H2S）液（NH3＋H2S）气根据反应动力学理论，影响一个反应平衡的主要因素是温度、压力，因此，在塔底供热，可使平衡向右移动，同时利用水蒸汽作为汽提介质降低NH3、H2S在气相中的分压，也可使该平衡向右移动，这两者都能降低NH3、H2S在水中的溶解度，使NH3、H2S从水中分离出来。
一体化污水提升泵站工艺施工平面图剖面图

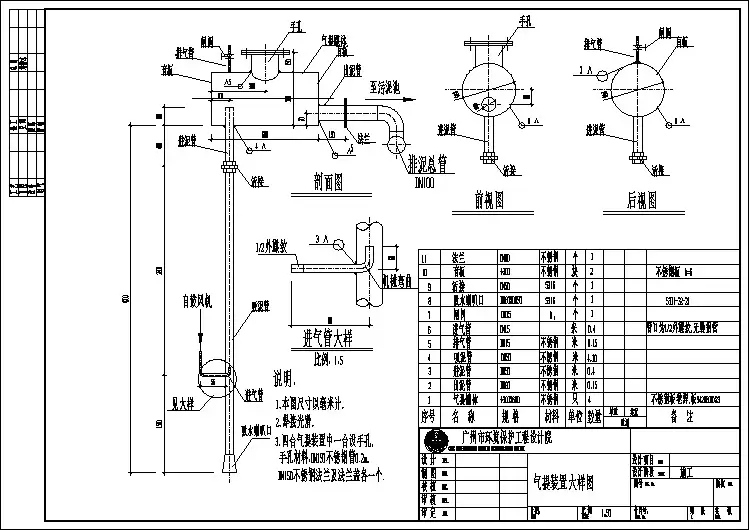

气提装置详图
