美国螺纹标准

合集下载

美制螺纹标准

美制螺纹标准

美制螺纹标准

美制螺纹标准,又称为UNC(Unified National Coarse Thread)和UNF(Unified National Fine Thread),是美国国家

标准协会(ANSI)制定的一种螺纹标准。它是一种常见的螺纹标准,广泛应用于机械制造、航空航天、汽车制造等领域。本文将介绍美

制螺纹标准的特点、应用范围以及相关的注意事项。

美制螺纹标准分为UNC和UNF两种类型。UNC螺纹是一种粗螺纹,螺距较大,适用于对连接强度要求不高的场合;而UNF螺纹是

一种细螺纹,螺距较小,适用于对连接强度要求较高的场合。这两

种螺纹标准都采用英寸作为单位,常见的规格有1/4-20、5/16-18、3/8-16等。

在实际应用中,选择合适的螺纹标准至关重要。首先,需要根

据连接件的材料和使用环境来确定使用UNC还是UNF螺纹。一般来说,对于硬度较大的材料或者对连接强度要求较高的场合,应选择UNF螺纹;而对于一般材料或者连接强度要求不高的场合,可以选

择UNC螺纹。其次,还需要根据连接件的尺寸和使用要求来确定具

体的螺纹规格。选择合适的螺纹规格可以确保连接件的可靠性和稳

定性。

除了选择合适的螺纹标准外,安装和使用过程中也需要注意一些细节。首先,安装时需要确保螺纹连接的正确性和紧固力度,避免出现松动或者漏气现象。其次,在使用过程中需要定期检查连接件的状态,确保螺纹没有损坏或者磨损。另外,还需要注意螺纹连接件的防锈和防腐,选择合适的润滑剂或者防腐涂层,延长使用寿命。

总之,美制螺纹标准是一种重要的螺纹标准,广泛应用于各种机械制造领域。选择合适的螺纹标准和规格,以及注意安装和使用过程中的细节,可以确保连接件的可靠性和稳定性,提高整体的工作效率和安全性。希望本文的介绍能够帮助大家更好地理解和应用美制螺纹标准,为相关行业的发展和进步贡献一份力量。

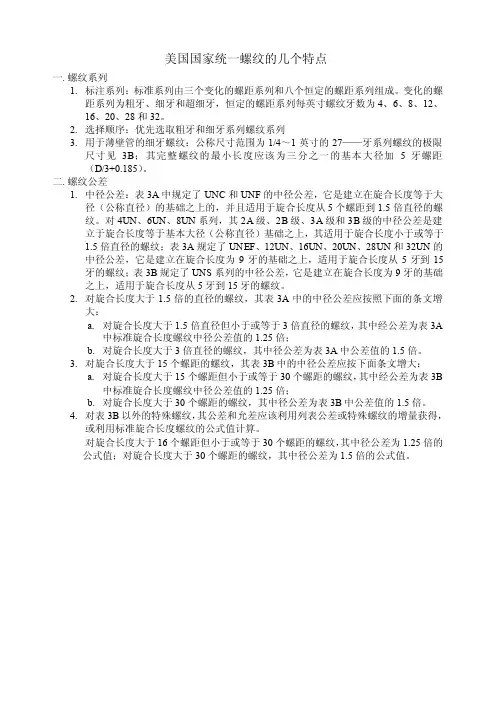

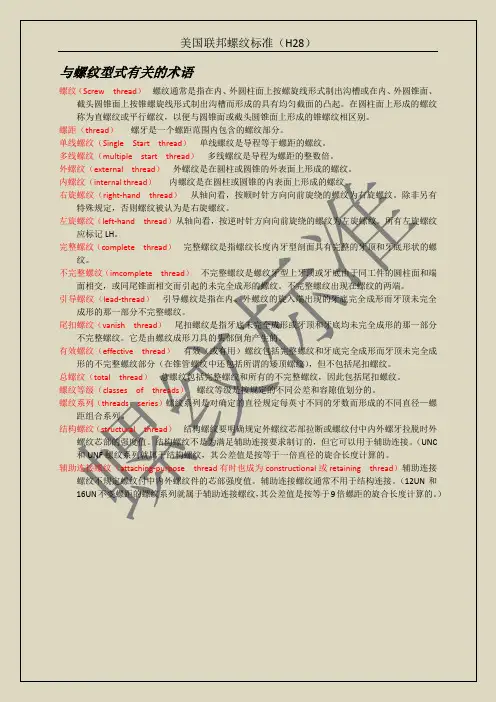

美国国家标准统一螺纹(ANSIB1.1-1982)

美国国家标准统一螺纹(ANSIB1.1-1982)

美国国家统一螺纹的几个特点

一.螺纹系列

1.标注系列:标准系列由三个变化的螺距系列和八个恒定的螺距系列组成。变化的螺

距系列为粗牙、细牙和超细牙,恒定的螺距系列每英寸螺纹牙数为4、6、8、12、

16、20、28和32。

2.选择顺序:优先选取粗牙和细牙系列螺纹系列

3.用于薄壁管的细牙螺纹:公称尺寸范围为1/4~1英寸的27——牙系列螺纹的极限

尺寸见3B;其完整螺纹的最小长度应该为三分之一的基本大径加5牙螺距(D/3+0.185)。

二.螺纹公差

1.中径公差:表3A中规定了UNC和UNF的中径公差,它是建立在旋合长度等于大

径(公称直径)的基础之上的,并且适用于旋合长度从5个螺距到1.5倍直径的螺纹。对4UN、6UN、8UN系列,其2A级、2B级、3A级和3B级的中径公差是建立于旋合长度等于基本大径(公称直径)基础之上,其适用于旋合长度小于或等于

1.5倍直径的螺纹;表3A规定了UNEF、12UN、16UN、20UN、28UN和32UN的

中径公差,它是建立在旋合长度为9牙的基础之上,适用于旋合长度从5牙到15牙的螺纹;表3B规定了UNS系列的中径公差,它是建立在旋合长度为9牙的基础之上,适用于旋合长度从5牙到15牙的螺纹。

2.对旋合长度大于1.5倍的直径的螺纹,其表3A中的中径公差应按照下面的条文增

大:

a.对旋合长度大于1.5倍直径但小于或等于3倍直径的螺纹,其中经公差为表3A

中标准旋合长度螺纹中径公差值的1.25倍;

b.对旋合长度大于3倍直径的螺纹,其中径公差为表3A中公差值的1.5倍。

3.对旋合长度大于15个螺距的螺纹,其表3B中的中径公差应按下面条文增大:

美制螺母标准

美制螺母标准

美制螺母标准主要有以下几种:

1. 统一国家精细螺纹(UNF):这是美国采用的主要螺纹标准之一,用于对螺纹强度、耐腐蚀性、密封性等要求更高的场合。

2. 统一国家粗螺纹(UNC):这是另一种美国国家标准协会(ANSI)制定的螺纹标准,主要用于一般的机械设备上。

1-32unf美制螺纹的参数

1-32unf美制螺纹的参数

1-32unf美制螺纹的参数

1-32UNF美制螺纹是一种常用的螺纹标准,其参数决定了螺纹的尺寸和形状。本文将详细介绍1-32UNF美制螺纹的各项参数及其应用领域。

1. 螺纹规格:1-32UNF

1-32表示每英寸螺纹的螺距数,UNF表示统一精细螺纹。

2. 螺纹直径:1英寸

1-32UNF螺纹的直径为1英寸,可用于直径为1英寸的螺栓和螺母的连接。

3. 螺距:32根/英寸

1-32UNF螺纹每英寸包含32根螺纹,螺距较小,适用于对连接要求较高的场合。

4. 螺纹角度:60度

1-32UNF螺纹的螺纹角度为60度,与常见的三角形螺纹角度相同,便于制造和安装。

5. 螺纹深度:螺纹直径的0.613倍

1-32UNF螺纹的螺纹深度为螺纹直径的0.613倍,保证了螺纹连接的牢固性和紧密度。

6. 螺纹切削方式:旋削法

1-32UNF螺纹可采用旋削法进行切削加工,保证了螺纹的精度和质量。

7. 应用领域

1-32UNF螺纹广泛应用于机械、汽车、航空航天等领域。例如,汽车发动机中的螺栓和螺母常采用1-32UNF螺纹连接,以保证发动机的密封性和稳定性。同时,在航空航天领域,1-32UNF螺纹也常用于连接复杂部件,如飞机机身、导弹结构等。

8. 优点

1-32UNF螺纹由于螺距较小,连接更紧密,适用于对连接要求高的场合。螺纹角度为60度,制造和加工方便。此外,1-32UNF螺纹标准严谨,保证了螺纹的精度和互换性。

9. 注意事项

使用1-32UNF螺纹连接时,需要注意螺纹的加工和安装质量。螺纹加工时要保证刀具的合适尺寸和刀具的锋利度,以免影响螺纹的质量。在安装时,需要根据螺纹尺寸和螺距选择合适的扳手或扳手,以免损坏螺纹。

美标螺纹钢执行标准

美标螺纹钢执行标准

美标螺纹钢执行标准

美国标准螺纹钢的执行标准主要涉及到螺纹钢的生产和性能规范。以下是美国一些主要螺纹钢执行标准的简要介绍:

1.ASTM A615/A615M - 钢筋混凝土建筑用热轧带肋螺纹钢杆

标准规范:这个标准规范了用于钢筋混凝土建筑的带肋螺纹钢

杆的要求。它包括了不同强度等级的螺纹钢的化学成分、拉伸

性能、冷弯性能等方面的规定。

2.ASTM A706/A706M - 低合金钢筋混凝土建筑用螺纹钢杆标

准规范:这个标准规范了低合金螺纹钢杆的要求,适用于用于

结构混凝土的钢筋。

3.ASTM A1035/A1035M - 高强度连续螺纹钢标准规范:这个

标准规定了用于混凝土建筑的高强度连续螺纹钢的性能和测试

方法。

4.ASTM A1085/A1085M - 冷成型焊接碳素钢机械管标准规范:

这个标准规范了冷成型焊接碳素钢机械管的要求,其中包括一

些螺纹钢的相关规定。

这些标准是由美国材料和试验协会(ASTM International)制定的,它是一个全球性的标准开发组织。这些标准的目的是确保螺纹钢的质量和性能符合建筑和工程项目的要求。在实际项目中,通常会参照这些标准来进行材料选择和质量控制。请注意,标准的具体版本和适用范围可能会有所变化,因此在具体项目中,建议查阅最新版本的标准文档。

英制美制螺纹标准

英制美制螺纹标准

英制美制螺纹标准

英制螺纹标准(BSP)和美制螺纹标准(NPT)在很多方面存在显著差异,具体如下:

1.牙型:

●BSP的牙型是平行牙,通常称为英制锥形牙。在BSP中,

牙顶和牙底都是圆弧形,也被称为B.S.W螺纹。

●NPT的牙型是锥形牙,有平行牙和锥形牙两种类型。其中,

常见的NPT称为美规锥形牙,其牙顶和牙底都是锐角。

2.角度:

●BSP的螺纹角度为55°。

●NPT的螺纹角度为60°。

3.规格表示:

●BSP以每英寸有几牙表示规格,分为粗牙(NC),细牙(NF)

和特细牙(NEF)3个级别。

●NPT以每英寸有几牙表示规格,分为粗牙(UNC),细牙(UNF)

和特细牙(UNEF)3个级别。

4.称呼:

●BSP的英规锥形牙有时以BSPT(英制锥形螺纹的简称)或

G(代表平行)称呼。B规平行牙则被称为BSPP或BSPM。

●NPT的平行牙有时以NPT(美国国家标准锥形管用螺旋的

简称)或NPS(美国国家标准平行管用螺旋的简称)称呼。

美规平行牙用于刚性需求,有时需使用密封件密封;而平行公牙用于锁入锥形母牙中,作为低压密封使用。

总的来说,英制螺纹标准和美制螺纹标准在牙型、角度、规格表示以及称呼方面存在显著差异。在实际应用中,需要根据具体需求和标准选择合适的螺纹类型。

美制螺纹公称尺寸算法

美制螺纹公称尺寸算法

美制螺纹公称尺寸算法

【实用版】

目录

1.美制螺纹简介

2.美制螺纹公称尺寸算法

3.算法应用实例

4.结论

正文

一、美制螺纹简介

美制螺纹是一种常见的螺纹标准,广泛应用于美国和其他一些英语国家的机械制造领域。与公制螺纹相比,美制螺纹的尺寸计算方法有所不同。本文将介绍美制螺纹公称尺寸的算法,并举例说明其在实际应用中的使用。

二、美制螺纹公称尺寸算法

美制螺纹的公称尺寸包括大径、中径和小径。这些尺寸可以通过以下算法计算得到:

1.大径(D):大径是螺纹的最大直径,通常等于螺纹的公称直径。例如,1/2 英寸的螺纹大径为 1/2 英寸。

2.中径(D):中径是螺纹的平均直径,通常等于大径和小径的平均值。例如,1/2 英寸的螺纹中径为 1/2 英寸。

3.小径(D):小径是螺纹的最小直径,通常等于螺纹的公称直径减去一个特定的值。例如,1/2 英寸的螺纹小径为 1/2 英寸减去 0.125 英寸,即 0.375 英寸。

三、算法应用实例

假设我们需要计算一个1/2英寸的美制螺纹的公称尺寸,根据上述算

法,我们可以得到:

1.大径(D):1/2 英寸

2.中径(D):1/2 英寸

3.小径(D):0.375 英寸

这些尺寸可以用于机械制造中的各种用途,例如制造螺纹轴或螺纹孔等。

四、结论

美制螺纹公称尺寸的算法相对简单,容易理解和计算。

美制螺母标准

美制螺母标准

美制螺母标准

美制螺母是一种常见的紧固件,广泛应用于机械设备、汽车、

航空航天等领域。美制螺母标准是指美国国家标准协会(ANSI)制

定的螺母规格和尺寸标准,其标准化程度高,具有统一的规格和尺寸,能够保证螺母与螺纹的匹配性,确保设备的安全可靠运行。本

文将介绍美制螺母的标准分类、规格和应用领域。

一、标准分类。

美制螺母标准按照螺纹种类和用途不同,分为多种分类,常见

的有UNC(粗牙螺纹)、UNF(细牙螺纹)、UNEF(极细牙螺纹)等。其中UNC螺母适用于一般机械设备,UNF螺母适用于精密机械设备,UNEF螺母适用于精密仪器设备。此外,还有符合特定行业需求的标准,如军用标准(MIL)、航空航天标准(NAS)等。

二、规格和尺寸。

美制螺母的规格和尺寸遵循ANSI标准,根据螺纹直径、螺距和

螺母厚度等参数进行分类。常见的规格有1/4-20、5/16-18、3/8-

16等,其中数字表示螺纹直径,后面的数字表示每英寸螺距的螺纹

数量。螺母的尺寸也根据规格进行标准化设计,确保螺母与对应螺栓的匹配性。

三、应用领域。

美制螺母广泛应用于各种机械设备、汽车、航空航天等领域。在机械设备中,螺母作为紧固件,用于连接和固定机械零部件,保证设备的正常运转。在汽车领域,螺母用于连接车辆的各个部件,如发动机、底盘、车身等,保证车辆的安全和稳定性。在航空航天领域,螺母要求具有较高的强度和耐腐蚀性能,以适应复杂恶劣的环境条件。

总结。

美制螺母标准作为一种重要的紧固件标准,对于机械设备、汽车、航空航天等领域具有重要意义。标准化的规格和尺寸设计,保证了螺母与螺纹的匹配性,确保了设备的安全可靠运行。因此,在选择和应用螺母时,需要严格遵循相应的标准要求,以确保设备的性能和安全。

美制螺纹标准

美制螺纹标准

美制螺纹

美制标准螺纹(也称统一制螺纹)量规用于检测螺纹的内外牙,螺纹牙形角60度,由外径、每英寸牙数、精度组合表示,如1/4-20UNC-2B,表示1/4英寸外径、每英寸20牙、2B精度内螺纹塞规,若是左旋旋向,应加LH表示。美制内螺纹默认精度为2B,3B紧密级亦可提供,此外美制外螺纹的默认精度为2A,紧密级精度为3A,订货时注明精度,不提供精度按默认精度提供。美制螺纹系列众多,美制粗牙(UNC)、美制细牙(UNF)、美制特细牙(UNEF)、美制不变螺距螺纹(UN)、美制特殊螺纹(UNS)。还有一些美制牙将另外描叙。第二次世界大战中,盟军的武器和装备所使用的螺纹主要有两种:一种是英国的惠氏螺纹(BSW、BSF);另一种是美国国家螺纹(UNC、UNF、UNEF、UN、UNS);由于两种螺纹的标准不统一,给盟军造成了严重的经济损失和人员伤亡。二战结束以后,美国、英国和加拿大等盟国马上制定了统一的螺纹标准,由于当时美国的经济实力和军事实力在盟军中占主导地位,统一制螺纹主要是依据美国国家螺纹标准制定的,因此,在紧固螺纹领域,统一制螺纹开始挤占英国惠氏螺纹的使用市场,惠氏螺纹的圆弧牙顶和牙底牙型,叫英国吃了苦果;另外,澳大利亚、马来西亚、印度尼西亚、阿根廷、智利、比利时、匈牙利、意大利、瑞典、捷克等各国家也制定了惠氏螺纹国家标准。现在世界各国使用惠氏螺纹(BSW、BSF)的国家在不断减少,取而代之的是统一制螺纹(UNC、UNF、UNEF、UN、UNS)。美制螺纹(UNC、UNF、UNEF、UN、UNS)相关规格:NO:0-80UNF、NO:1-64UNC、NO:2-56UNC、NO:3-48UNC、NO:4-40UNC、NO:4-48UNF、NO:5-40UNC、NO:6-32UNC、NO:6-40UNF、NO:8-32UNC、NO:8-36UNC、NO:10-24UNC、NO:10-32UNF、NO:10-40UNS、NO:12-24UNC、NO:12-28UNF、NO:12-36UNS、1/4-20UNC、1/4-24UNS、1/4-28UNF、1/4-32UNEF、5/16-18UNC、5/16-20UN、5/16-24UNF、5/16-27UNS、5/16-32UNEF、3/8-16UNC、3/8-20UN、3/8-24UNF、3/8-32UNEF、7/16-14UNC、7/16-20UNF、

美制螺纹标准手册

美制螺纹标准手册

美制螺纹标准手册

美制螺纹标准手册是指美国国家标准学会(ANSI)制定的一系列

螺纹标准。螺纹是一种常见的机械连接方式,在工业领域广泛应用于

螺栓、螺母、螺钉等紧固件中。螺纹标准手册为机械设计师和制造商

提供了一套统一的标准,确保产品的制造和组装符合规范,以保证产

品的质量和性能。

美制螺纹标准手册涵盖了不同类型和尺寸的螺纹连接。这些螺纹

标准主要分为两大类,一类是UNC(Unified National Coarse)统一

国家粗螺纹,另一类是UNF(Unified National Fine)统一国家细螺纹。根据不同的机械应用和承受力要求,可以选择适合的螺纹类型。

螺纹标准手册详细规定了螺纹的参数和尺寸。例如,螺纹的直径、波峰和波谷的高度、螺纹间距等。这些参数和尺寸的准确度和一致性

是保证螺纹连接牢固和可靠的关键。使用螺纹标准手册,能够根据所

需的连接类型和尺寸选择合适的螺纹规格,并确保零部件之间的互换性。

螺纹标准手册还规定了不同类型螺纹的应用范围和性能要求。例如,UNC螺纹适用于大部分一般工业应用,而UNF螺纹适用于一些对连接强度和螺纹外观要求较高的场合。此外,螺纹标准手册还为螺纹连接的紧固力提供了推荐值,以确保连接的安全性。

美制螺纹标准手册还涉及到了一些专用的螺纹类型,如NPT (National Pipe Thread)国家管螺纹,用于管道连接;UNR (Unified National Root)统一国家修正螺纹,用于外部连接;还有一些特殊的螺纹类型,如圆锥螺纹、圆柱螺纹等。

螺纹标准手册不仅仅规定了螺纹的形状和尺寸,还指导了螺纹制造和测量的工艺。螺纹制造过程涉及到螺纹刀具的选择和加工参数的确定。螺纹测量则需要使用一些专用的测量工具,如螺纹规、螺纹微距测量仪等,以确保螺纹的制造和测量精度。

美制螺栓标准

美制螺栓标准

美制螺栓标准

美制螺栓标准是指美国国家标准协会(ANSI)制定的螺栓和螺

母的标准规范。这些标准涵盖了螺栓的尺寸、材料、力学性能、表

面处理和标记等方面,对于螺栓的生产、选择和使用具有重要的指

导意义。

首先,美制螺栓标准规定了螺栓的尺寸和螺纹形状。根据标准,螺栓的尺寸包括直径、螺距和长度等参数,而螺纹形状则包括UNC、UNF、UNEF等不同类型,以满足不同工程和设备的需要。这些规定

保证了螺栓在安装和使用过程中的互换性和通用性,提高了工作效

率和安全性。

其次,美制螺栓标准对螺栓的材料和力学性能也有详细规定。

螺栓通常采用碳钢、合金钢、不锈钢等材料制造,而标准则规定了

这些材料的化学成分、机械性能和热处理要求,以确保螺栓在不同

工况下具有足够的强度和韧性,能够承受预期的载荷和环境影响。

此外,美制螺栓标准还对螺栓的表面处理和标记提出了要求。

螺栓的表面处理包括镀锌、磷化、喷漆等方式,以提高其耐腐蚀性

和美观度;而标记则包括螺栓的等级、生产厂商、生产批次等信息,

便于追溯和质量控制。

总的来说,美制螺栓标准的制定和执行,对于保障螺栓的质量和可靠性具有重要意义。遵循这些标准,可以确保螺栓在设计、制造和使用过程中符合工程要求,减少事故风险,延长设备寿命,降低维护成本,提高工作效率。因此,对于螺栓生产厂家、工程设计师和设备维护人员来说,熟悉和遵守美制螺栓标准是非常重要的。

在实际应用中,除了遵循美制螺栓标准外,还应根据具体工程和设备的要求,选择合适的螺栓材料、规格和表面处理方式,进行正确的安装和维护,以确保螺栓的可靠性和安全性。同时,定期检查和更换老化或受损的螺栓,也是保障设备运行安全的重要措施。

美制螺纹及钻孔标准

美制螺纹及钻孔标准

美制细螺纹 2级牙钻孔径 标准径 1.25 1.55 1.85 2.10 2.40 2.70 2.90 3.50 4.10 4.60 5.50 6.90 8.50 9.90 11.50 12.90 14.50 17.50 20.50 23.20 26.50 29.50 32.80 36.0 美制特细螺纹 规格 (UNEF) NO.12-32 1/4--32 5/16-32 3/8-32 7/16-28 1/2-28 9/16-24 5/8-24 3/4-20 7/8-20 1-20 2级牙钻孔径 标准径 4.70 5.60 7.10 8.70 10.20 11.80 13.20 14.80 17.80 21.00 24.00 美制管螺纹 规格 1/16-27 1/8-27 1/4-18 3/8-18 1/2-14 Hale Waihona Puke Baidu/4-14 1-11-1/2 1-1/4-11-1/2 1-1/2-11-1/2 2-11-1/2 规格 2BA 3BA 4BA 5BA 6BA 钻孔径 NPT 使用绞刀时 不用绞刀时 6.10 6.25 8.33 8.43 10.72 11.13 14.27 14.27 17.48 17.86 22.63 23.01 28.58 28.98 37.31 37.69 43.66 44.04 55.58 55.96 钻孔径 4.0-4.2 3.0-3.2 2.7-2.8 2.4-2.5 NPS 6.35 8.74 11.13 14.68 18.26 23.42 29.36 38.10 44.45 56.36 最大 4.826 5.690 7.264 8.865 10.338 11.938 13.386 14.986 17.958 21.133 24.308 最小 4.623 5.486 7.087 8.661 10.135 11.709 13.132 14.732 17.678 20.853 24.028 最大 1.305 1.612 1.912 2.197 2.458 2.740 3.022 3.606 4.165 4.724 5.588 7.035 8.636 10.033 11.607 13.081 14.681 17.678 20.675 23.571 26.746 29.921 33.096 36.271 最小 1.182 1.474 1.756 2.025 2.271 2.551 2.820 3.404 3.963 4.496 5.360 6.782 8.382 9.729 11.329 12.751 14.351 17.323 20.270 23.114 26.289 29.464 32.639 35.814

jic螺纹标准

jic螺纹标准

jic螺纹标准

JIC螺纹标准是一种管道连接标准,也被称为AN标准。它是由美国联邦航空局(FAA)开发的,旨在为飞机和其他航空器的管道连接提供一个安全可靠的标准。JIC螺纹标准广泛应用于航空、航天、军事、汽车和工业领域。

JIC螺纹标准的特点是在远离母子接头尖端的地方处有一条45度倾斜

的斜线,用来提示连接器链中应该插入的方向。此外,连接器链的压

紧面积比其他管道连接标准更大,这使得JIC螺纹标准具有更好的密

封性和更高的强度。

JIC螺纹标准有三种类型的螺纹:45度锥形螺纹、O形圆柱螺纹和带

O形圆柱螺纹的45度锥形螺纹。它们都采用英制尺寸,例如1/4英寸。一般情况下,螺纹是通过切割加工来完成的,这可以保证精度和质量。

在选择JIC螺纹连接器时,需要考虑以下几个因素:工作环境温度、

压力、流量和材料选择。不同的材料可以适应不同的工况,例如,不

锈钢可用于高温和高压环境。此外,合适的密封条可以确保连接器的

可靠性和密封性。

总之,JIC螺纹标准是一种安全可靠的管道连接标准,广泛应用于航空、

航天、军事、汽车和工业领域。在选择和使用JIC螺纹连接器时,需要考虑多方面因素,以确保其可靠性和性能。

美制螺纹尺寸表(mm)

美制螺纹尺寸表(mm)

美制螺纹尺寸表(mm)

美制螺纹尺寸表(mm)

1. 引言

螺纹是机械连接中常见的连接形式,具有良好的承力性能和可重复使用性。在制造过程中,精确的螺纹尺寸是非常重要的,以确保螺纹零件的互换性和相互配合性。本文将介绍美制螺纹尺寸表(mm)中常见的螺纹类型及其规格。

2. UNC螺纹尺寸表(mm)

UNC(Unified Coarse Thread)螺纹是一种粗牙螺纹,常用于一般机械制造和装配。以下是UNC螺纹常见尺寸表(mm)的部分内容:- 1/4-20:意味着螺纹直径为1/4英寸,每英寸有20条螺纹

- 5/16-18:意味着螺纹直径为5/16英寸,每英寸有18条螺纹

- 3/8-16:意味着螺纹直径为3/8英寸,每英寸有16条螺纹

UNC螺纹尺寸表中还包括更多的螺纹规格,根据具体的需求可以进行选择。

3. UNF螺纹尺寸表(mm)

UNF(Unified Fine Thread)螺纹是一种细牙螺纹,常用于对连接强度和紧固力有较高要求的场合。以下是UNF螺纹常见尺寸表(mm)的部分内容:

- 1/4-28:意味着螺纹直径为1/4英寸,每英寸有28条螺纹

- 5/16-24:意味着螺纹直径为5/16英寸,每英寸有24条螺纹

- 3/8-24:意味着螺纹直径为3/8英寸,每英寸有24条螺纹

UNF螺纹尺寸表中也有其他规格的螺纹,可根据具体需求选用。

4. UNEF螺纹尺寸表(mm)

UNEF(Unified Extra Fine Thread)螺纹是一种超细牙螺纹,常用于

对紧固性能要求极高的场合。以下是UNEF螺纹常见尺寸表(mm)的部

npt管螺纹标准尺寸表

npt管螺纹标准尺寸表

npt管螺纹标准尺寸表

NPT(National Pipe Thread)是一种美国常用的管螺纹标准,用于管道和管件的连接。NPT螺纹是锥形螺纹,其设计用于在螺纹之间产生密封,通常用于液体和气体的管道连接。以下是NPT螺纹的一些常见尺寸,但请注意,标准可能有所更新,建议查阅最新的标准文档。NPT螺纹的常见尺寸:

1.1/8 NPT:

•外径:0.405英寸(10.29毫米)

•螺距:27

•螺纹数:18

2.1/4 NPT:

•外径:0.540英寸(13.72毫米)

•螺距:18

•螺纹数:18

3.3/8 NPT:

•外径:0.675英寸(17.15毫米)

•螺距:18

•螺纹数:18

4.1/2 NPT:

•外径:0.840英寸(21.34毫米)

•螺距:14

•螺纹数:18

5.3/4 NPT:

•外径:1.050英寸(26.67毫米)

•螺距:14

•螺纹数:18

6. 1 NPT:

•外径:1.315英寸(33.40毫米)

•螺距:11.5

•螺纹数:18

这些尺寸是NPT螺纹中的一部分。NPT螺纹还包括其他尺寸,包括更大直径的螺纹。请注意,NPT螺纹是英制螺纹,其单位为英寸。需要特别注意的是,NPT螺纹是锥形的,因此在安装时,需要使用管螺纹密封剂以确保良好的密封性能。此外,使用NPT螺纹连接时,通常需要进行正确的加紧,以确保连接的牢固性。

美国标准管螺纹

美国标准管螺纹

美国标准管螺纹

美国标准管螺纹

一. 标准:

ANSI B1.20.1美国标准管螺纹。

美国标准管螺纹不仅用于压力较低的水、煤气管道,也同时用于高温、高压系统。就管螺纹而言,目前在世界范围内形成了以ISO标准为一方,以美国标准为另一方的两大管螺纹标准体系。

二. 螺纹类型

1. 基本牙型:牙型角60°。锥度1:16。牙型为平顶平底。

2. 基本类型

NPT 一般用途的美国标准锥管螺纹

NPSC 管接头用美国标准直管螺纹

NPTR 导杆连接用美国标准锥管螺纹

NPSM 设备上的自由配合机械连接用美国标准直管螺纹

NPSL 锁紧螺母的松配合机械连接用美国标准直管螺纹另有薄壁管上采用的

UNS——薄壁管用特殊统一螺纹

三. 一般用途的锥管螺纹NPT

1. 标记:3/8-18NPT。

2. 基本中径和基准距离:锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的,内外螺纹之间用手旋合的公称长度为基准距离,内螺纹的基面为螺纹大端处截面(该截面上的螺纹中径为基本中径),外螺纹基面在离小端距离为基准距离处。

3. 常用螺纹尺寸

尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.36

1/4 18 13.616 12.487 11.358 φ11.1 5.786 4.10

3/8 18 17.055 15.926 14.797 φ14.5 6.096 4.32

1/2 14 21.223 19.772 18.321 φ17.9 8.128 4.48

3/4 14 26.568 25.117 23.666 φ23.2 8.611 4.75
