电气安装流程电气安装是建筑工程中不可或缺的一部分,它涉及到建筑内部的电气设备、线路布置和安全使用等方面。
在进行电气安装时,需要按照一定的流程来进行,以确保安装的质量和安全性。
下面将介绍电气安装的流程及注意事项。
1.方案设计。
在进行电气安装前,首先需要进行电气方案设计。
设计人员需要根据建筑的实际情况和需求,综合考虑用电负荷、线路布置、配电箱位置等因素,制定出合理的电气布局方案。
在设计过程中,还需要考虑到安全用电和节能环保等方面的要求,确保设计方案符合相关标准和规范。
2.材料采购。
设计方案确定后,接下来是进行电气材料的采购。
根据设计方案和施工需要,采购所需的电缆、开关插座、配电箱、接线端子等电气材料。
在采购过程中,需要注意选择正规的供应商,确保材料的质量和合格证明,避免使用劣质材料影响安装效果。
3.施工准备。
在进行电气安装前,需要做好施工准备工作。
包括清理施工现场、搬运和摆放材料、检查施工设备和工具等。
同时,还需要对施工人员进行安全教育和培训,确保他们具备必要的电气安装技能和安全意识。
4.线路敷设。
电气安装的关键环节之一是线路的敷设。
根据设计方案,施工人员需要进行电缆的敷设和布线工作,确保线路的合理布置和连接。
在进行线路敷设时,需要注意保持线路的整齐、美观,避免出现交叉、搭接或过长的现象,以免影响日后的维护和使用。
5.设备安装。
除了线路敷设外,电气安装还包括各种电气设备的安装工作。
比如开关插座、照明灯具、配电箱等设备的安装。
在进行设备安装时,需要按照设备说明书和安装要求进行,确保安装的牢固可靠和符合标准。
6.接地和验收。
在电气安装完成后,需要进行接地和验收工作。
接地是为了保证电气设备和线路的安全使用,防止因接地不良而导致的漏电和触电事故。
验收工作则是由专业人员对电气安装进行检查和测试,确保安装符合相关标准和规范,达到安全使用的要求。
7.系统调试。
最后一步是进行电气系统的调试工作。
通过对电气设备的开关、线路的通断、电流的正常运行等进行检查和测试,确保整个电气系统的正常运行和安全性能。
厂区电气安装施工方案

厂区电气安装施工方案:厂区供电包括向各建筑单体供电、厂区照明、各动力设备配电。
1、施工程序:配合土建预留预埋→电缆桥架和电气管安装→现场电气设备安装→电缆沟开挖→电缆敷设→电缆头制作→电机及配电设备检查试验→校接线→单机试车→联动试车。
2、主要施工方法及技术要求:①、施工准备:熟悉图纸,参加图纸汇审,编制施工方案,材料计划。
组织施工人员进行产前安全、技术交底。
如现浇混凝土构件中的预埋应在相应区域钢筋扎完后进行。
防雷接地在土建散水施工前完成。
②、预留预埋:本工程的主要预埋工作是暗配管、电缆过墙套管、电缆过马路套管、接地的预埋。
根据土建施工进度计划,提前组织好人、材机的准备。
跟综土建具体施工进度,做好配合。
③、暗线管预埋及过楼板过墙套管预埋既要靠近设备又要不防碍设备的安装。
本工程设备较多,根据电气施工图纸接合设备图纸及施工经验,确定与设备连接端管口高度及位置,设备就位后,注意复核与修整,目前涉及管材有半硬质阻燃PVC管及钢管。
钢管连接采用套管连接,塑料管的连接采用套管粘接,套管采用专用套管。
注意粘接表面用干净的棉纱或布条擦拭干净。
④、在预埋管结束后,及时把管口密封好,防止土建施工时混凝土、石子等杂物从管口进入。
⑤、暗配管属隐蔽工程,必须做好隐蔽工程记录,并及时通知工程师验收。
3、配电箱的安装:(1)、步骤:基础验收→基础型钢制安→盘柜开箱检查→盘柜就位→盘柜固定;(2)、配电箱到达现场后,应在规定期限内作验收和检查,并应符合下列要求:包装及密封良好;外观检查合格:框架及盘面无变形,漆层应完整无损伤,盘面应有铭牌;盘柜内设备应无损坏情况;开箱检查型号及规格符合设计要求,附件备件齐全;产品的技术文件要齐全。
(3)、安装运输过程中,避免有冲击或严重震动现象。
需吊装时,吊装带系在框架的吊耳上,以防止损坏及内部结构变形。
(4)、配电箱柜安装前应对土建施工提供的安装条件包括沟槽尺寸及预埋件的位置、标高等进行检查和验收,如果提供的安装条件未能符合设备安装条件时,协助土建单位作必要的修整。
电气施工顺序

电气施工的大体顺序;1、施工准备2、配合土建工程施工3、电气设备就位4、布线系统敷设5、电气回路接通6、电气交接试验7、试通电8、负荷试运行9、交工验收电气施工的具体步骤:1、施工准备2、配合土建工程施工工作步骤:1了解土建工程施工进度计划,做好配合工作的计划安排2对进场埋设用的电线、电缆导管及其配件和预埋件等进行验收,报验3对土建工程提供的条件满足预埋需要的情况下,进行预埋工作4土建工程进行混凝土浇筑时,对电气工程的预埋预留件的固定情况和固定位置进行观察监护,防止发生移位现象5土建工程拆模后,对预埋件的位置进行清理确认,清除管口或预埋表面的混凝土残渣3、电气设备就位工作步骤:1对电气设备进行开箱检查,确认其符合进场验收要求,并进行外观检查,以消除运输保管中发生的缺陷;2检查并确认土建工程已可以安装电气设备的符合性,如设备基础、电缆沟、电缆竖井、变配电所的装饰装修等是否以完工,即使有扫尾工作也不会影响电气工程的质量或损坏已安装的电气设备;应使土建工程为电气工程施工创造条件符合有关规范的规定;3依据电气设备单台重量和具体安装位置选择适用的水平运输和垂直吊装机械,使电气设备正确、安全、顺利就位;4就位后的固定方法,依规范或设备使用说明书确定,但就位后需对土建工程进行修饰的部分应及时进行;5对就位后的电气设备进行全面检查,包括安装的牢固程度、内部元器件完好状态、导电连接是否可靠等;4、布线系统敷设工作步骤:1对布线系统敷设用的电线、电缆、封闭母线等导电材料及其保护外壳进行进场验收,核对合格证明文件和强制性安全认证标志;并按规范要求进行外观检查;发现缺陷要消除或更换;2制作非标准的或需现场制作的各种固定安放布线系统的支架,并按施工图纸要求进行防腐处理;3按布线系统安装位置放线定位,先固定支架、固定埋件,再固定导管、线槽、桥架等各类保护外壳;4连通布线系统保护外壳与电气设备、器具间的接口,使保护外壳全程沟通,不留缺口;5检查确认布线系统保护外壳应做接零或接地的部分无漏项,以避免敷设电线、电缆后发生电焊接地跨接的动火作业;6清扫并消除布线系统保护外壳的积水和杂物;7敷设电线、电缆或固定及连接封闭母线;8对母线、电缆、封闭母线等进行绝缘状况检查;9制作中间或终端的连接头,完成与电气设备或器具的连接接通;5、电气回路接通工作步骤:1以每个照明配电箱或动力配电箱或低压配电柜或高压配电柜的母线段为进行连通的单元; 2复核连通单元的回路是否符合设计要求;3对供电设备和用电设备、器具与电线、电缆连接的导电部分进行绝缘检查;4检查连接处的完好性、连接件的完整性;5依规范或工艺技术标准规定进行导电连接紧固,保证其导电可靠性6检查连接处裸露导电部分的爬电距离、放电距离是否符合规范规定,不符合规定要做加强绝缘等处理;6、电气交接试验工作步骤:1核对工程实际状况与施工设计及变更的一致性2取得供电部门或设计单位提供的断电保护装置有关动作数据整定值的书面文件;3取交接试验标准规定按每台电气设备、每个系统、每条回路、每个继电保护装置做试验; 4在单体试验合格的基础上,做整组联动试验;5整组联动试验完成,做模拟受电、送电控制操作试验;6对需进行数值整定的部位封固或加色标;7出具试验报告;7、试通电工作步骤:1复核交接试验报告结论,核对电气竣工图;2编制受电、送电方案或作业指导书,并办理批准手续;3落实受电、送电组织和人员,明确指挥、操作、监护的责任;4全面检查将要带电部分的安全警示和防护措施是否到位;5检查应急用消防工程或消防器材是否处于完好状态或配备是否齐全;6依已批准的受电、送电方案或作业指导书,按先高压后低压,先干线后支线的原则逐级试通电;7试通电结束说明电气工程带电压运行情况正常,可以转入用电设备、器具的单机试运行; 8按单机试运转的计划安排,电气工程试通电后,为工程安全计,有的部分恢复停电状态,有的部分处于供电备用状态;8、负荷试运行工作步骤:1依据每台用电设备或器具的具体情况,编写运转时电气专业的工作要点和注意事项,纳入以设备专业为主导的试运转方案;2照明工程的负荷试运转方案由电气专业工程师编制,经批准后执行;3试运转开始后,按方案规定,定时检测各种电量和非电量参数;4试运转结束后,填写试运转记录;9、交工验收交工验收的程序安排,要按工程施工承包合同的约定和有关管理规定执行;。
电气安装施工工艺

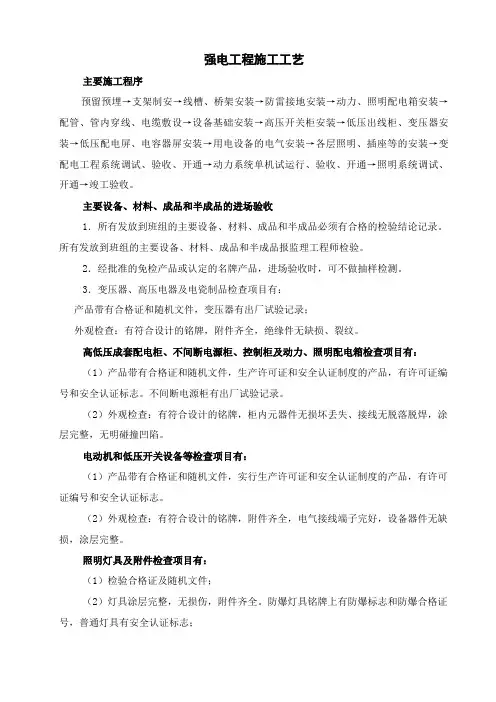

强电工程施工工艺主要施工程序预留预埋→支架制安→线槽、桥架安装→防雷接地安装→动力、照明配电箱安装→配管、管内穿线、电缆敷设→设备基础安装→高压开关柜安装→低压出线柜、变压器安装→低压配电屏、电容器屏安装→用电设备的电气安装→各层照明、插座等的安装→变配电工程系统调试、验收、开通→动力系统单机试运行、验收、开通→照明系统调试、开通→竣工验收。
主要设备、材料、成品和半成品的进场验收1.所有发放到班组的主要设备、材料、成品和半成品必须有合格的检验结论记录。
所有发放到班组的主要设备、材料、成品和半成品报监理工程师检验。
2.经批准的免检产品或认定的名牌产品,进场验收时,可不做抽样检测。
3.变压器、高压电器及电瓷制品检查项目有:产品带有合格证和随机文件,变压器有出厂试验记录;外观检查:有符合设计的铭牌,附件齐全,绝缘件无缺损、裂纹。
高低压成套配电柜、不间断电源柜、控制柜及动力、照明配电箱检查项目有:(1)产品带有合格证和随机文件,生产许可证和安全认证制度的产品,有许可证编号和安全认证标志。
不间断电源柜有出厂试验记录。
(2)外观检查:有符合设计的铭牌,柜内元器件无损坏丢失、接线无脱落脱焊,涂层完整,无明碰撞凹陷。
电动机和低压开关设备等检查项目有:(1)产品带有合格证和随机文件,实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志。
(2)外观检查:有符合设计的铭牌,附件齐全,电气接线端子完好,设备器件无缺损,涂层完整。
照明灯具及附件检查项目有:(1)检验合格证及随机文件;(2)灯具涂层完整,无损伤,附件齐全。
防爆灯具铭牌上有防爆标志和防爆合格证号,普通灯具有安全认证标志;(3)现场抽样检查成套灯具的绝缘电阻、内部接线等性能。
灯具的绝缘电阻不小于2兆欧,内部接线为铜芯绝缘电线,芯线截面积不小于0.5㎜2,橡胶或PVC绝缘电线的绝缘层厚度不小于0.6mm。
开关、插座、接线盒及其附件检查项目有:(1)查验合格证,防爆产品有防爆标志和防爆合格证号,实行安全认证制度的产品,有安全认证标志。
电气安装施工工序

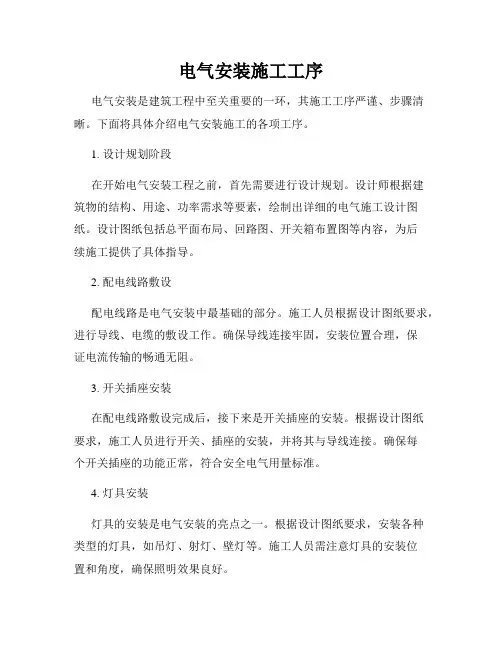

电气安装施工工序电气安装是建筑工程中至关重要的一环,其施工工序严谨、步骤清晰。
下面将具体介绍电气安装施工的各项工序。
1. 设计规划阶段在开始电气安装工程之前,首先需要进行设计规划。
设计师根据建筑物的结构、用途、功率需求等要素,绘制出详细的电气施工设计图纸。
设计图纸包括总平面布局、回路图、开关箱布置图等内容,为后续施工提供了具体指导。
2. 配电线路敷设配电线路是电气安装中最基础的部分。
施工人员根据设计图纸要求,进行导线、电缆的敷设工作。
确保导线连接牢固,安装位置合理,保证电流传输的畅通无阻。
3. 开关插座安装在配电线路敷设完成后,接下来是开关插座的安装。
根据设计图纸要求,施工人员进行开关、插座的安装,并将其与导线连接。
确保每个开关插座的功能正常,符合安全电气用量标准。
4. 灯具安装灯具的安装是电气安装的亮点之一。
根据设计图纸要求,安装各种类型的灯具,如吊灯、射灯、壁灯等。
施工人员需注意灯具的安装位置和角度,确保照明效果良好。
5. 配电箱安装配电箱是电气系统的枢纽,承载整个建筑物的电力分配。
施工人员需要安装配电箱,并将各个回路接入。
在安装过程中,确保配电箱固定牢固,内部线路连接牢靠、整齐。
6. 验收和调试电气安装施工完成后,需要进行验收和调试工作。
验收人员根据电气安装标准和设计图纸要求,检查电气线路的连接、开关插座的功能、灯具的照明效果等方面。
同时进行电气设备的调试,确保各项设备运行正常。
通过以上工序的有序进行,电气安装施工工序顺利完成,为建筑物提供了稳定、安全的电力支持。
电气安装工程的重要性不言而喻,只有严格按照工序要求,确保施工质量,才能保障建筑物的电气系统正常运行。
电气安装工程施工方案(详细版)

电气安装工程施工方案(详细版)一、防雷接地工程工艺流程:接地体→引下线暗敷→避雷网。
1.引下线:a.利用建筑钢筋混凝土或剪力墙内主筋作引下线,钢筋自身上、下焊接成电气通路,上端与避雷网、中间与各层均压网、下端与地网焊成电气通路,形成笼式结构。
b.指定引下线在首层室外距地面500设置100×60×6钢板测试端子,作为测试接地电阻、等电位连接等使用,且要求加盖保护。
c.引下线暗敷:本楼以图标柱外侧两根主筋作引下线,配合土建进度从下至上焊接连通,以有色油漆作出标记,每层焊接一次,隐蔽验收一次,验收合格,监理人员签字认可,才能隐蔽,焊接采用双面搭焊,焊接长度≥6d,要打掉焊渣,无咬肉,夹渣及损坏钢筋等缺陷。
2.接闪器:a.采用φ10镀锌圆钢沿屋顶女儿墙、楼梯间及水箱间屋顶的四周敷设,通长焊接成闭合电气通路,组成不大于10米×10米的网格状避雷带.b.所有屋面上的给水管及消防水管等金属管道采用金属管卡与就近的避雷带连成电气通路.c.所有引上屋面的金属构架及设备的金属外壳与就近的避雷带可靠焊接。
d.避雷带支架采用φ10镀锌圆钢,支架高度100、预埋深度100、水平间距1000、转角处500。
e.避雷带与引下线等设施的焊接采用双面焊焊接长度不少于6D。
3.均压环:a.高度45m以上每三层设均压环,沿外墙周边的窗框下水平敷设25×4mm镀锌扁铁一周作为均压环b.建筑物外墙上金属门窗和各种金属管道与均压环连成电气通路。
c.均压环与引下线可靠焊接4.接地网:a.采用联合接地体,电气设备保护接地、信息系统接地及变压器中性点等接地共用一组接地体。
b.利用建筑物基础、地梁、底板内的钢筋接地体,要求不大于1Ω,实测达不到要求时,应增加人工接地极。
5.等电位连结:a.每层楼板的钢筋网要求与柱内的引下线可靠焊接,在竖井与PE连接。
b.所有卫生间底板钢筋均与其周围圈梁及防雷引下线可靠焊接。
电气安装的工艺流程

电气安装的工艺流程
《电气安装的工艺流程》
电气安装是指利用电气设备和器材,根据工程设计要求,进行电气线路的建设、设备的安装和接线以及系统的调试和验收的工作过程。
电气安装的工艺流程通常包括以下几个步骤:
1. 设计方案确认:首先根据工程设计方案进行确认,确定电气设备的种类、规格和安装位置,以及电气线路的走向和接线方式。
2. 材料采购准备:根据设计方案确定所需的电气设备和器材清单,进行材料的采购准备工作,包括设备的购买和运输。
3. 线路敷设:根据设计方案和现场情况进行电气线路的敷设工作,包括管道敷设、线缆敷设和设备安装。
4. 接线和调试:完成线路敷设后,进行电气设备的接线和系统的调试工作,确保电气设备和线路的正常运行。
5. 系统验收和交付:最后进行系统的验收工作,检查电气线路和设备的安装质量和性能,完成工程的交付和验收工作。
在整个电气安装的工艺流程中,需要严格遵守相关的安全操作规程和施工标准,确保安装质量和工程安全。
同时,还需要与其他工种和专业进行协调配合,保证整个工程的顺利进行和完工。
电气安装工程施工程序是啥

电气安装工程施工程序是啥一、工程前期准备阶段1.1方案设计电气安装工程的方案设计是整个施工工程的基础,方案设计应符合国家相关标准、规范,工程技术规范以及现行法律法规等要求。
设计过程中需结合实际情况,确定电气设备的种类,数量以及安装位置等,确保设计方案完整、合理。
1.2施工准备在开始施工之前,必须对施工现场进行认真的勘察,了解场地情况和周边环境因素。
同时,必须对所需的材料、设备及施工人员进行充分的准备,确保施工过程中的顺利进行。
1.3施工方案确认根据设计方案,施工单位应组织专业技术人员进行方案确认,确保方案符合规范要求,符合实际施工任务的要求。
1.4人员培训在开始施工之前,施工单位应对施工人员进行相关培训,包括安全操作规程、电气设备的安装操作流程等。
确保施工人员具备必要的专业素质和技能。
二、施工过程2.1 设置施工标志在进行电气安装施工前,应在施工区域周边设置施工警示标志,提醒相关人员注意施工区域安全。
2.2 工程布线根据设计方案,进行电气线路的布置和敷设。
在进行线路布置时,应注意避免与其他管线的交叉和干扰,并确保线路的敷设符合相关规定。
2.3 安装电气设备按照设计方案进行电气设备的安装,包括电源开关、配电柜、插座等电气设备的安装,确保安装位置、连接方向以及固定方式符合设计要求。
2.4 接地处理对需要接地的设备进行接地处理,确保设备接地良好,符合规范要求。
2.5 动力线路施工进行动力线路的配线和接线,确保线路连接紧密、接触可靠,同时对接线工作进行必要的检查和测试。
2.6 安全防护措施在施工过程中,必须严格遵守安全操作规程,进行相关安全防护措施,如佩戴好安全帽、安全鞋,使用绝缘工具等。
2.7 质量检验在施工过程中,对关键节点进行质量检验,确保施工质量符合相关规范和标准要求。
2.8 现场清理施工完成后,对施工现场进行清理,清除施工垃圾,恢复原状,并做好现场标识,确保施工现场整洁有序。
三、竣工验收阶段3.1 施工记录及档案整理施工单位应编制施工记录,记录施工过程中关键环节的施工情况,同时整理相关施工档案。
简述电气安装工程施工程序

电气安装工程施工程序是保证电气设备安装质量、安全、进度和投资控制的重要依据。
本文将详细介绍电气安装工程的施工程序。
一、施工准备1. 技术准备:根据设计图纸、施工方案和技术规范,编制施工组织设计,明确施工方法、工艺流程、质量标准、安全措施等。
2. 施工现场准备:清理施工现场,拆除旧有电气设备,检查设备基础和预留孔洞,确保符合施工要求。
3. 施工材料准备:根据施工方案,提前准备好所需的电气设备、材料、工具和配件。
4. 人员准备:组织具备相应资质的施工队伍,进行技术培训和安全教育。
二、设备安装1. 电气设备安装:按照设计图纸和施工方案,依次安装变压器、开关柜、配电箱、电缆桥架、电线电缆等设备。
2. 设备验收:设备安装完毕后,进行验收,确保设备外观完好、功能正常、安装牢固。
三、电气线路敷设1. 电缆敷设:按照设计图纸和施工方案,敷设电力电缆、控制电缆、通信电缆等。
2. 电缆接头制作:制作电缆接头,确保接头可靠、安全、美观。
3. 电缆桥架安装:安装电缆桥架,整理电缆,固定电缆支架,确保电缆敷设整齐、安全。
四、电气设备调试1. 单体设备调试:对变压器、开关柜、配电箱等单个设备进行调试,确保设备性能符合设计要求。
2. 系统调试:将各个设备连接成系统,进行整体调试,确保电气系统运行稳定、可靠。
3. 调试报告:整理调试过程记录,编写调试报告,提交甲方和监理单位审查。
五、验收与交付1. 验收:施工单位自检,甲方和监理单位验收,确保工程质量符合设计要求和施工规范。
2. 交付:办理工程移交手续,向甲方提供相关技术资料、操作手册和售后服务承诺。
六、竣工验收1. 竣工验收:甲方组织竣工验收,对工程质量、安全、进度和投资控制进行评估。
2. 竣工资料:整理竣工资料,包括设计变更、施工记录、验收报告等,提交甲方存档。
3. 工程保修:施工单位承诺工程保修期限,确保工程在使用过程中出现问题能得到及时解决。
总之,电气安装工程施工程序涵盖了施工准备、设备安装、电气线路敷设、设备调试、验收与交付等环节。
建筑电气安装工程施工程序

建筑电气安装工程施工程序一、项目准备阶段1.1 施工方案制定:由施工单位根据设计文件、施工需求和现场实际条件,制定完整的施工方案,并经相关部门审批。
1.2 勘察和调研:对施工现场进行勘察和调研,了解地形地貌、环境条件、交通情况等,并制定相应的施工方案。
1.3 施工图纸设计:根据实际情况,对施工图纸进行修改和完善,确保施工计划的有效性和实施性。
1.4 人员组织和机械设备准备:确定施工人员的数量和岗位分工,准备所需的施工机械设备和工器具。
1.5 材料采购和储备:根据施工计划,采购所需的施工材料,并储备到位,以确保施工进度。
1.6 安全技术措施:制定安全施工计划和应急预案,加强安全管理,确保施工过程中的安全。
1.7 施工队伍培训和组织:组织施工人员进行安全生产培训和技术培训,提高施工人员的素质和能力。
二、施工准备阶段2.1 施工图纸和材料核对:对施工图纸和施工材料进行核对,确保施工过程中的材料和施工图纸的一致性。
2.2 施工现场的准备:清理施工现场,搭建施工临时设施,确保施工前的准备工作顺利进行。
2.3 施工队伍的调配:根据施工计划和施工需求,调配施工人员和施工机械设备,做好施工队伍的组织和调配工作。
2.4 安全技术措施的落实:落实安全生产措施和应急预案,加强安全管理,确保施工安全。
2.5 定位和标尺:对施工位置和标高进行定位和标尺,确保施工的准确性和规范性。
2.6 施工场地保护:对施工现场进行保护,确保施工过程中的安全和环境保护。
2.7 施工机械设备的保养和维护:对施工机械设备进行保养和维护,确保施工机械设备的正常运转。
2.8 施工计划的制定和调整:制定施工计划,并根据实际情况进行调整和修改,确保施工进度。
三、施工过程阶段3.1 资料交底和验收:对施工现场进行资料交底和验收,确保施工的规范性和标准性。
3.2 地基处理和基础施工:对地基进行处理和基础施工,确保建筑电气安装工程的稳固性和安全性。
3.3 架体搭设和框架安装:对架体进行搭设和框架进行安装,确保建筑电气安装工程的正常进行。
电气设备安装工程施工方法

电气设备安装工程施工方法前言电气设备安装是电气工程的重要部分。
正确的施工方法和流程对于保证设备的安全运行和延长使用寿命至关重要。
本文将介绍电气设备安装工程的施工方法。
施工前准备工作施工前需要做好以下几项准备工作:- 制定详细的施工方案和工艺流程,明确安装顺序、安装方法和工作内容等。
- 准备好所需材料和工具等,确保材料质量符合要求。
- 对施工现场进行清理和整理,确保施工环境干净整洁,达到施工要求。
- 制定相关的安全规定和操作规程,确保施工过程中的安全。
施工流程电气设备安装施工流程如下:- 设备安装位置确定。
将设备进行分配,安排在相应位置进行安装。
- 安装支架和固定件。
根据设备的尺寸和重量制作好对应的支架和固定件,将设备稳固地固定在安装位置上。
- 安装导线和电缆。
连接设备所需要的输电线路和控制线路等。
- 安装设备及拆线盘。
将设备的各项部件进行安装组合,根据现场实际情况对设备进行调整和校准。
- 连接电动机。
根据连接图进行接线,留意保护线的连接。
- 进行联调。
检测设备是否符合技术要求,在安装完毕后进行全面的联调和试运行等。
- 安装保护措施。
安装完毕后还需对设备进行必要的保护措施。
施工注意事项- 施工人员必须严格按照工艺要求和程序进行施工,不得擅自更改。
- 在施工现场,必须设置明显的安全标志和警示标志等。
- 在进行电气设备安装前,必须认真检查材料的质量和数量是否符合要求。
- 安装设备时,必须保持设备清洁,防止灰尘和杂物堵塞设备。
总结电气设备安装是电气工程中至关重要的环节,需要严格保证施工质量和施工安全。
通过制定详细的施工方案和流程以及严格遵守施工注意事项等,可以确保电气设备安装施工的顺利进行。
电气线路设备安装操作规程正式版

电气线路设备安装操作规程正式版电气线路和设备的安装操作规程是为了保证电气设备安全运行,防止事故发生而制定的具体操作指南。
本规程适用于电气线路和设备的安装工作,包括新建、改造或者扩建项目。
第一章:总则1.1安全责任1.1.1安全是第一要务,所有参与安装工作的人员要牢记电气设备安装的安全责任,严格按照规程操作。
1.1.2项目负责人要对电气线路和设备的安装工作负责并组织实施。
1.1.3所有参与安装工作的人员必须持有相关证书或者通过相关培训验证。
1.1.4参与安装工作的人员应遵守安全操作规范,不得从事违规操作。
第二章:安装前准备2.1安全检查2.1.1在安装工作开始之前,必须对安装位置进行安全检查,发现问题及时解决。
2.1.2检查并确保安全用具的可用性,如安全带、安全帽、绝缘手套等。
2.1.3检查并确保所需的工具和仪器设备完好,并进行必要的校验。
2.1.4检查安装设备的质量,并保证其符合相关的技术标准和规定。
2.2施工方案及图纸的准备2.2.1根据项目需求和电气设备安装要求,编制详细的施工方案。
2.2.2根据施工方案进行设计,并绘制相应的图纸。
2.2.3施工方案和图纸必须经过审核,并获得相关部门的批准后方可开始安装工作。
第三章:安装操作3.1安装顺序3.1.1根据施工方案的要求,按照先后顺序进行安装工作,确保工作的连续性和顺利进行。
3.1.2在进行下一步安装之前,必须完成当前步骤的安装和调试工作。
3.2安全操作3.2.1安装过程中,必须严格按照相关的规定进行安全操作,不得存在违规操作。
3.2.2安装过程中发现的问题,必须立即上报,并按照规定采取相应措施进行处理。
3.3安全保护措施3.3.1在进行安装工作之前,必须对安装位置进行防护,并做好相关的安全标志。
3.3.2在安装设备的过程中,必须做好相应的防护措施,避免误碰或者造成人身伤害。
3.3.3在安装电气设备时,必须按照规定进行接地操作,并测量接地电阻。
第四章:安装验收4.1安装验收前准备4.1.1在进行安装验收之前,必须对已完成的安装工作进行检查,并确保符合相关的技术标准和规定。
电气线路设备安装操作规程

电气线路设备安装操作规程一、前言电气线路设备的安装是一项重要且具有一定危险性的工作。
为了确保安装工作的安全、高效和质量,保障人员和设备的安全,特制定本操作规程。
二、准备工作1、熟悉图纸和技术要求在进行电气线路设备安装前,安装人员应仔细阅读施工图纸和相关技术文件,了解设备的型号、规格、安装位置、布线方式等要求,确保心中有数。
2、工具和材料准备根据安装任务,准备好所需的工具和材料,如电钻、螺丝刀、扳手、电线、线管、线槽、配电箱等。
同时,要检查工具的完好性和安全性,确保能够正常使用。
3、现场勘查在安装前,应对安装现场进行勘查,了解现场的环境条件,如温度、湿度、灰尘等,以及是否存在易燃易爆物品等危险因素。
同时,要确定设备的安装位置和布线路径,避免与其他设施发生冲突。
三、安装流程1、配电箱的安装(1)选择合适的安装位置,一般应安装在干燥、通风、易于操作和维护的地方。
(2)使用膨胀螺栓将配电箱固定在墙上或支架上,确保其牢固可靠。
(3)按照图纸要求,将进线和出线的电线接入配电箱内的断路器、接触器等电器元件上,并确保连接牢固、接触良好。
2、线槽和线管的安装(1)根据布线路径,使用线槽或线管来保护电线。
线槽应安装平整、牢固,接口处应严密无缝;线管应弯曲自然,不得有死弯和瘪管现象。
(2)线槽和线管的固定应使用专用的支架和管卡,间距应符合规范要求。
3、电线的敷设(1)在敷设电线前,应检查电线的外观是否完好,有无破损、受潮等情况。
(2)按照图纸要求,将电线敷设在线槽或线管内,不得有交叉、缠绕和裸露现象。
(3)电线的接头应采用压接或焊接方式,确保接触良好、电阻小,并做好绝缘处理。
4、电气设备的安装(1)将电气设备安装在预定的位置上,使用螺栓或支架进行固定,确保其安装牢固、水平垂直。
(2)按照设备的接线图,将电线接入设备的接线端子上,并确保连接正确、牢固。
5、接地系统的安装(1)电气线路设备的接地系统非常重要,应按照设计要求进行安装。
施工现场电气设备安装与调试步骤

施工现场电气设备安装与调试步骤一、电气设备安装步骤电气设备的安装是施工现场电气工程的重要环节。
正确的安装步骤可以提高设备的工作效率,保证施工现场的安全性。
本文将详细介绍施工现场电气设备安装的具体步骤。
1. 设备验收与准备在进行电气设备安装之前,首先需要进行设备验收与准备工作。
这包括检查设备的外观、配件、技术参数等,确保设备的完好无损。
同时,还需准备好所需的工具、材料,并确定好安装位置。
2. 设备安装位置确定与标识根据施工设计图纸,确定设备的安装位置,并进行标识。
确定好安装位置之后,需要清理好安装区域,确保没有障碍物,以便于设备的安装和调试。
3. 安装电气设备的支撑架根据设备的要求和设计要求,安装电气设备的支撑架。
支撑架的安装要牢固可靠,能够承受设备的重量。
4. 各项电气设备的连接将电气设备的电缆引入设备安装位置,并进行设备的连接。
这包括电源线、信号线、控制线等的连接工作。
在连接的过程中,要注意线缆的绝缘和标识,确保连接的准确性和安全性。
5. 各项配套设备的安装除了电气设备本身,施工现场还需要安装一些配套设备,如变压器、开关柜、电缆槽等。
这些设备的安装需要按照设计图纸进行,严格遵循操作规程和施工要求。
安装过程中,要注意设备的接地和防护措施,确保安全可靠。
二、电气设备调试步骤电气设备安装完成后,还需要进行调试工作。
电气设备的调试是为了确保设备的正常运行和工作效果达到要求。
下面将详细介绍施工现场电气设备调试的步骤。
1. 动作试验在进行电气设备调试之前,首先要进行设备的动作试验。
这包括开关柜的合闸试验、断路器的试验、保护装置的试验等。
通过动作试验,可以检查电气设备是否能够正常工作,是否满足要求。
2. 电气参数调试在动作试验合格之后,需要进行电气参数的调试。
包括电气设备的电流、电压、功率等的调试工作。
这些调试工作需要使用专门的仪器设备进行测量,并根据设备的要求进行调整。
3. 系统联动试验在电气设备的单项调试完成后,还需要进行系统联动试验。
电气安装安全操作规程

电气安装安全操作规程第一章总则第一条根据《安全生产法》、《建设工程质量管理条例》等相关法律法规的规定,为保证电气安装的安全可靠运行,保护人身财产安全,制定本规程。
第二条本规程适用于电气设备的安装、调试、维修和运行,以及施工人员和工作人员的相关操作。
第三条电气安装过程中,施工人员和工作人员应遵守本规程,加强安全意识,不得懈怠。
第二章施工前的准备工作第四条电气安装施工前,需要进行相关准备工作,包括:施工方案编制、材料准备、人员配备等。
第五条施工方案应包括电气设备的布置、电源选择、线缆敷设等内容,并应符合国家相关规定。
第六条材料准备应确保电气设备的质量和安全性,符合国家相关标准和规定。
第七条施工人员应按照相关要求进行技术培训和考核,持有相应的操作证书。
第三章安全防护措施第八条施工人员和工作人员在进行电气安装作业时,应严格执行安全防护措施,包括戴好安全帽、防护眼镜、防护手套等。
第九条在高空作业时,应佩戴安全带,并固定在安全点上。
第十条在潮湿环境下作业时,应采取相应的防潮措施,防止电气设备受潮。
第十一条施工现场应设置合适的防护设施,如安全告示牌、防护栏杆等,确保施工安全。
第四章施工操作规范第十二条电气安装施工操作前,施工人员应对设备进行检查,确保设备符合要求。
第十三条施工人员应根据施工方案进行电缆敷设、接线、接地等操作,确保操作规范。
第十四条施工人员应正确使用工具,不得使用损坏的工具。
第十五条施工人员应按照操作步骤进行施工作业,不得盲目操作。
第十六条施工人员应依照操作规范使用电气仪器设备,不得私自操作,禁止未经授权者操作高压设备。
第五章施工后的检查与验收第十七条施工完成后,应进行设备的检查和试运行,确保设备正常运行。
第十八条施工方案编制人员应对设备进行验收,确保设备安全可靠。
第六章运行维护第十九条电气设备的运行和维护工作应按照相关规定进行,包括定期检查、清洁、维修等。
第二十条运行维护人员应定期进行设备的检查和保养,及时发现和处理故障。
建筑电气设备施工和安装流程

建筑电气设备施工和安装流程1.施工准备在施工前,需要根据设计图纸和施工方案准备相应的工程材料和设备。
同时,还需要对施工区域进行检查和清理,确保施工环境的安全和整洁。
2.水、电、暖系统的准备工作在进行电气设备的施工和安装前,需要先进行水、电、暖系统的准备工作。
例如,需要施工水电暖设备的管道和线路,进行水、电、暖系统的布置和连接。
3.施工布线施工布线是建筑电气设备安装的重要环节。
首先,根据设计图纸确定各电气设备的位置,然后使用合适的电线和电缆进行布线。
布线时要注意安全距离、电线孔洞的固定和电线的保护措施。
4.配电箱的安装配电箱是电气系统的重要组成部分,用于电力的分配和控制。
安装配电箱时,需要将其固定在合适的位置,并按照设计要求进行电线的接线和连接。
5.照明设备的安装照明设备是建筑电气系统中不可或缺的一部分。
在安装照明设备之前,需要先确定各个照明点的位置,并进行合适的线路布置和电线连接。
然后,进行照明设备的固定和调试工作。
6.插座和开关的安装插座和开关是建筑电气系统中常用的设备,用于电器设备的供电和控制。
在安装插座和开关时,需要先确定其位置,并进行合适的布线和连接,然后进行固定和调试。
7.强电设备的安装强电设备包括电动机、变压器等大型设备。
在安装强电设备前,需要进行周围环境的检查和准备工作。
然后,根据设备的要求进行线路布置、电缆连接和固定等工作。
8.弱电设备的安装弱电设备包括通信设备、网络设备等。
在进行弱电设备的安装前,需要先确定其位置,并进行合适的布线和连接工作。
然后,进行设备的固定和调试工作。
9.安全检测和调试在完成电气设备的安装后,需要进行安全检测和调试工作。
这包括检查设备的接线是否正确、电气设备的工作是否正常等。
同时,还需要进行相关设备的保护和接地工作。
10.施工验收在进行施工和安装工作的最后,需要进行施工验收。
这包括对电气系统的安装质量进行检查和评估,确保各项工程符合设计要求和安全规范。
同时,还需要做好相关设备和材料的清理和归档工作。
电气设备安装操作规程

电气设备安装操作规程一、目的本规程的目的是为了确保电气设备的安装过程符合安全规范和操作要求,降低因错误安装导致的危险风险。
本规程适用于所有电气设备的安装操作。
二、安全要求1. 在进行电气设备的安装前,必须仔细阅读并理解设备的安装说明书,了解设备的特点和要求。
2. 安装过程中必须戴好个人防护用品,包括安全帽、防护眼镜、耳塞等。
3. 安装前必须断开电源,并使用合适的工具对设备进行测试,确保设备没有电源供应。
4. 安装过程中严禁饮酒或服用影响判断力的药物。
操作人员必须保持清醒状态。
5. 安装地点必须通风良好,确保没有易燃、易爆物质存在,避免火灾事故的发生。
6. 操作人员必须具备必要的电气知识和技能,严禁擅自进行电气设备的安装操作。
三、操作步骤1. 设备准备在安装电气设备之前,必须确认设备的完好性,检查设备的配件是否齐全。
如果发现有损坏或缺失的配件,必须及时更换或补充。
同时还需要确保所选择的安装位置符合设备的尺寸和要求。
2. 安装位置确认确定设备的安装位置非常重要,必须根据设备的使用要求和安全距离标准进行合理选择。
安装位置应该远离易燃、易爆和腐蚀性物质,并保持便于维修和操作。
3. 安装设备将设备按照安装说明书上的要求进行正确连接和接线。
操作人员必须准确无误地连接电源线、地线和控制线。
接线过程中必须确保设备处于断电状态,并遵循先地线后电源线的原则。
4. 调试设备安装完成后,必须进行设备的调试。
按照设备的调试要求,逐步开启电源并进行各项功能测试。
在调试过程中,必须仔细检查设备是否有异常情况,并及时排除故障。
5. 完工验收经过调试确认设备正常运行后,由专人进行完工验收。
验收人员需要检查设备的安装质量、接线是否牢固、设备的外观是否完好等。
如果发现问题,需要及时要求操作人员进行修改或更换。
四、安全注意事项1. 在操作过程中,必须随时留意设备的工作状态,如有异常情况及时采取相应的措施。
2. 操作人员必须保持手部干燥,操作过程中避免手部和工具的直接接触。
电气工程安装技术流程步骤介绍

电气工程安装技术流程步骤介绍电气工程安装技术流程是指在建筑物或机械设备中进行电气设备的安装与调试,保证电气系统正常运行的一系列步骤。
这个过程通常包括项目准备、设备选型、材料采购、工程施工、设备调试等环节。
下面将详细介绍电气工程安装技术流程的各个步骤。
1. 项目准备在开始进行电气工程安装之前,首先需要进行项目准备。
项目准备包括与客户的初步沟通和要求明确,提前了解项目的需求,包括电气设备、电力负荷、用电环境等方面。
并确定项目的施工时间、预算、工作计划等。
2. 设备选型根据项目需求,在项目准备阶段,需要进行电气设备的选型。
根据客户的要求和技术规范,选择符合标准的电气设备,并确保设备的性能和质量可靠。
考虑因素包括功率、电压、电流容量、防护等级等。
3. 材料采购根据项目计划和设备选型,进行电气材料的采购。
材料采购包括电缆、开关、插座、保护装置、电缆桥架等各种线路和元件所需的材料。
采购过程中要严格遵守相关法律法规和质量标准,确保采购到符合标准的材料。
4. 工程施工工程施工是整个电气工程安装技术流程中最重要的环节之一。
在施工过程中,需要按照设计图纸和施工方案,进行电气设备的安装、布线、接线等工作。
同时,还需根据施工现场的实际情况进行调整,并严格遵守相关安全操作规程和施工标准。
电气设备安装一般包括以下步骤:4.1 布线:根据设计要求和电气负荷,合理进行电源线路、控制线路和信号线路等的布放,确保各个设备之间的互连。
4.2 安装:根据施工方案,将选购的电气设备进行安装,包括开关、插座、主配电板、分配电箱等。
4.3 接线:根据电气图纸,按照设备之间及设备与电源之间的连接要求进行接线,确保电气设备之间的正常通电和电路的可控。
4.4 界面处理:根据实际情况,对电源线路、控制线路等进行合理的分段和标记,以便后期的维护和管理。
5. 设备调试工程施工完成后,需要进行设备调试。
设备调试包括对电源系统、控制系统、信号系统等进行测试,确保设备连接正确、电气性能稳定、运行正常。
电气设备安装

电气设备安装
电气设备安装是指将各种电器设备安装到所需位置,并连接至电源和相应的电路。
电气设备安装需要遵循安全和规范的要求,以确保设备能够正常运行且不带来任何潜在危险。
以下是电气设备安装的一般步骤:
1. 设计规划:根据电气设备的需要和环境条件,确定设备的安装位置和连接方式。
考虑到供电要求、电源容量、电缆走向等因素。
2. 准备材料:根据设计规划,准备所需的电缆、插座、开关盒等安装材料。
3. 安装设备:根据设备的规格和要求,将设备安装到相应的位置。
确保设备固定牢固,不会晃动和倾斜。
4. 连接电源:将电缆按照设计规划的路径敷设,并连接至
电源。
确保电缆接头牢固可靠,绝缘良好。
总线制作要合理,尽量缩短电缆长度,减少干扰。
5. 连接电路:根据设备的功能和要求,将设备连接至相应
的电路。
比如在插座上连接电源,或将开关连接至灯具等。
6. 安全测试:安装完成后,进行安全测试和检查。
确保电
气设备的接地、绝缘和电路连接等都符合安全标准。
7. 考核验收:完成安装后,由相关部门进行考核验收,确
保安装合格。
需要注意的是,电气设备安装一般需要由专业的电工进行
操作,并遵守相关的安全规范和法规。
对于复杂的电气设备,可能需要具备相应资质的电力公司或工程公司进行安装。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录1.0 概述 (3)1.1范围 (3)1.2 制定本指导书的参考文件 (3)2.0 施工程序: (3)2.1 施工流程: (4)2.2 施工准备: (4)2.2.1施工技术准 (5)2.2.2物资准备 (6)2.2.3施工人员准备 (6)2.3 施工现场准备 (7)2.4施工场外准备 (7)2.5管理文件及资料 (7)3.0 工程施工作业指导 (8)3.1 盘柜安装总则 (8)3.2 盘柜安装 (8)3.3系统连接(电力、控制电缆接线) (10)3.4变压器安装 (11)3.5变压器试验 (12)3.6 接地装置和避雷器安装 (13)3.6.1 接地装置安装 (13)3.6.2 避雷针安装 (14)3.7 电力电缆和控制电缆敷设 (15)3.7.1 电缆支架的配制和安装 (15)3.7.2 电缆护管加工及敷设 (15)3.7.3 电缆敷设 (16)3.8 管道(电缆护管)电缆敷设 (17)3.9 直埋电缆敷设 (18)3.10 电缆终端头制作 (19)3.11母线安装 (20)3.12电热带施工说明 (21)3.13 装置区及阀室配管 (22)3.14 发电机安装 (23)1.0 概述1.1范围本指导书适用于西气东输二线管道的分输、计量场站、阀室的电气安装工程1.2 制定本指导书的参考文件《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GBJ 148-90)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB 50171-92)《电气装置安装工程电缆线路施工及验收规范》(GB 50168-92)《电气装置安装工程接地装置施工及验收规范》(GB 50169-92)《电气装置安装工程施工及验收规范》(GB 50254-96、GB 50255-96、GB 50256-96、GB 50257-96)《电气装置安装工程蓄电池施工及验收规范》GB 50172-92)《电气装置安装工程母线施工及验收规范》(GBJ 149-90)施工设计图纸设备厂家提供的设备说明书2.0 施工程序:2.1 施工流程:2.2 施工准备:前期的施工准备工作主要包括:技术准备、物资准备、施工人员及设备准备,管理文件及资料准备,施工现场和施工场外准备。
见表:2.2.1施工技术准备2.2.1.1 开展科技攻关,在施工中采用新技术;组织技术人员对以往的施工经验进行总结和学习工程的标准;对工程的施工管理组织、施工队伍组织、施工队伍配置、项目的管理和控制、施工技术方案作了详细的规划,编制施工组织规划书。
2.2.1.2 进行图纸会审、技术交底、编制施工组织设计,并编制特殊地段和关键工序的施工技术措施。
2.2.2物资准备2.2.2.1 施工物资准备包括小型专用施工机具准备、施工用料准备、办公设施准。
2.2.2.2 小型专用施工机具准备、施工手段用料准备和数量分期分批筹备。
2.2.2.3 生产和生活物资的准备,根据规划采用自带和现场采办相结合的办法进行。
2.2.3施工人员准备2.2.3.1项目技术、管理人员准备a.对项目技术和管理人员进行技能培训,主要内容为相关标准学习、计算机应用与管理、管理软件的学习和应用。
b.对项目技术和管理人员进行施工管理知识培训,包括合同管理、施工组织设计、HSE管理手册、质量体系、环境管理体系、业主关于工程的各项要求以及国家和地方有关法律、法规等。
2.2.3.2施工技术工人培训a.组织主要工种集中培训,包括对电气安装人员、电焊工人员进行实际操作及理论知识培训。
对设备操作人员进行技术培训、施工设备的实际操作及相关理论知识的培训。
b.对全体施工人员进行工程技术交底,使全体施工人员对整个工程的内容、技术及施工的难点、管理模式以及工程的整体质量目标等有一个大致了解。
c.组织电、焊工和试验人员的培训,对电、焊工和试验施工人员进行的实际考试,取得由项目部颁发的电、焊接资格证书和试验资格证书。
d.组织施工人员进行HSE相关内容的学习,增强施工人员的安全和环保意识,并组织考试,考试不合格者不允许上岗,必须继续学习直到合格为止,以便做到杜绝工程施工中安全事故的发生。
上述培训内容必须在工程开工前完成,而且必须达到预计要求。
2.2.3.3施工设备准备施工设备准备主要以电气施工专业设备为主,辅助以公司原有的精良装备。
2.2.3.4辅助施工的小型机具、设备配件及其他消耗性施工用料,从五金化工、工业建材、仪器仪表、消防劳保、餐饮医疗等几大种类可就近购买。
2.3 施工现场准备2.3.1 作好现场与土建配合工作。
2.3.2 计划安排施工及生活设施;2.3.3 按计划组织材料的采买、验收和检验工作;2.4施工场外准备2.4.1施工机具的配置、保养维护;施工设备人员调遣准备、生活暂设的前提准备;施工手续、材料的定货等。
2.4.2充分准备正常施工所必须的各种警示标志、指示牌、护拦及其它标识物品。
2.4.3 组织职工认真学习国家、地方有关部门的法律、法规,了解当地民俗,尊重风俗,搞好民族团结。
2.5管理文件及资料需制定的工程项目管理文件包括:项目质量管理制度;施工作业指导书;电气安装工程质量保证体系;项目安全管理制度;现场用电安全规定;项目进度管理办法;项目财务管理办法;施工环境保护管理办法;项目土地协调管理规定;项目成本管理办法;项目精神文明建设管理规定;项目材料管理办法;项目施工设备管理办法。
3.0 工程施工作业指导3.1 盘柜安装总则3.1.1 高低压开关柜(盘)安装应按已批准的设计进行施工,设备和器材必须符合国家标准,并有合格证,设备应有铭牌;3.1.2 盘柜在搬运和安装时应采取防震、防潮、防止柜架变形和漆面受潮等安全措施;3.1.3 检查设备安装前建筑工程应具备的条件;屋顶施工完毕,无渗漏;3.1.4 屋内地面工作结束,沟道无积水,杂物,门窗安装完毕;3.1.5 预埋及预留孔符合技术要求,预埋件应牢固;3.1.6 设备安装使用的紧固件应用镀锌制品,并宜采用标准件;3.1.7 安装调试完毕后,建筑物中的预留孔及电缆管口应做好封堵3.2 盘柜安装使用机具及材料:1、跨顶 2、电焊机 3、手锤 4、大锤 5、线锥 6、水平尺 7电工工具(套) 8、撬杠 9、电焊手套 10、电焊条 11、焊帽 12、滚杠 13、盘柜连接螺栓 14、垫铁 15、盒尺 16、防腐漆 17、毛刷3.2.1 基础型钢安装应符合下列要求:允许偏差3.2.2 基础型钢安装后,其顶部宜高出地面10mm,并有明显的可靠接地。
(焊点大于扁钢宽度的2倍,且3面焊接,焊接后清除焊渣,并防腐。
)3.2.3 盘柜及盘柜内设备与各构件应牢固,盘柜与基础型钢点焊。
(尽量焊在隐蔽处)3.2.4 盘柜单独或成列安装时,其垂直度,水平偏差以及盘柜面偏差和盘柜间接缝的允许偏差。
3.2.5 盘柜的接地应牢固良好,装有电器的可开启的门,应以铜软线与接地的金属构件可靠接地。
(软铜线连接时两端加线鼻子,并用螺丝固定)3.2.6 成套柜的安装应符合下列要求3.2.7 机械闭锁,电气闭锁应动作可靠,动触头与静触头的中心线应一致,触头接触紧密。
3.2.8 二次回路辅助开关的切换接点应动作准确,接触可靠,柜内照明齐全。
3.2.9 抽屉式开关柜的安装应符合下列要求3.2.10 抽屉推拉应灵活轻便,无卡阻、碰撞现象,抽屉应能互换。
3.2.11 抽屉的机械联锁或电气联锁装置应动作准确可靠断路器分闸后隔离触头才能分开。
盘柜的漆层应完整,无损伤固定电器的支架等应刷漆。
3.2.12检查盘柜内的接线,并检查所有螺丝的紧固度。
注意事项:焊接接地时应注意电缆沟内是否有电缆,若有电缆时应注意不要让焊渣飞溅到电缆上,应用阻燃物品隔离3.3系统连接(电力、控制电缆接线)使用机具和材料:1、电工工具(套)2、钢锯 3、线扣 4、电缆卡(含螺丝)5、电缆头 6、塑料带 7、电工刀 8、电缆牌(定做)9、若有静电屏蔽层接地时,应有电烙铁、焊锡丝、焊锡膏 10、导电膏。
3.3.1 引入盘柜内的电缆及其芯线应符合下列要求。
3.3.2 引入盘柜的电缆应排列整齐,编号清晰,避免交叉,并应固定牢固,不得使所连接的端子排受到机械应力。
3.3.3 铠装电缆在进入盘柜后,应将钢带切断,切断处的端部应扎紧,并应将钢带接地。
3.3.4 使用于静态保护,控制等逻辑回路的控制电缆,应采用屏蔽电缆,其屏蔽层应按设计要求的接地方式接地。
电缆屏蔽要求两端接地,电缆屏蔽与接地线要求锡焊接。
3.3.5 盘柜内的电缆芯线,应按垂直和水平有规律地配置,不得任意歪斜交叉连接,备用芯长度应留有适当余量。
3.3.6 强、弱电回路不应使用同一根电缆,并应分别成束分开排列。
3.3.7 回路接线应符合下列要求3.3.8 按图施工,接线正确,导线与电气元件间采用螺栓连接,插接,焊接或压接等,应牢固可靠。
电力电缆螺栓连接时或插接时,应在接触面上涂导电膏。
3.3.9 盘柜内的导线不应有接头,导线芯线应无损伤,电缆芯线和所配导线的端部应标明其回路编号,编号应正确,字迹清晰且不易脱色。
3.3.10 配线应整齐,清晰,美观,导线绝缘应良好,无损伤,电缆头高度一致。
3.3.11 每个接线端子的每侧接线宜为1根,不得超过2根。
对于插接式端子不同截面的两根导线不得在同一端子上,对于螺栓连接端子,当连接两根导线时中间应加平垫片。
接线完毕后检查接线的牢固性。
3.3.12 二次回路接地应设专有螺栓。
注意事项:电缆接线时应注意电缆应留一定的余度。
3.4变压器安装使用机具和材料:1、吊车 2、钢丝绳 3、U型环 4、撬杠 5、大绳 6、千斤顶或跨顶 7、垫铁 8、盒尺。
3.4.1 检查变压器基础各预埋垫铁水平度,牢固可靠。
变压器接地良好(接地时用扁钢打孔,用螺栓固定在变压器箱体上。
)3.4.2 变压器整体起吊时应严格按厂家规定的起吊点位置起吊,装卸时,应防止因车辆弹簧伸缩而引起的倾斜。
在装卸和运输过程中,不应有严重冲击和振动。
3.4.3 安装测温装置。
温度计安装前应进行校验,信号接点应动作正确,导通良好;绕组温度计应根据制造厂的规定进行整定。
顶盖上的温度计座内应注以变压器油,密封应良好,无渗油现象。
膨胀式信号温度计的细金属软管不得有压扁或急剧扭曲,其弯曲半径不得小于50mm。
注意事项:用吊车吊装时应注意检查吊车的吨位及钢丝绳的吨位,检查钢丝绳是否有损伤处,起吊位置是否正确,严禁吊物下站人。
3.5变压器试验使用设备及材料:1、摇表 2、直阻测试仪或单臂电桥 3、变比测试仪 4、耐压机 5、万用表及电流电压表 6、塑料带 7、安全标志牌 8、电工工具(套)3.5.1 测量绕组连同套管的直流电阻,测量应在各分接头的所有位置上进行,各相测得值的相互差值应小于平均值(所测的值)的4%,线间测得值的相互差值应小于平均值的2%。
