常用焊接符号表示法
焊接符号大全
(O)1 焊接位置代号"HF"是指管轴水平固定焊。
(X)2 B类厚板有垫板横焊时，有斜口开槽之试板应置于上方位置。
(X)3 焊接符号""系表示对接焊，而非角焊。
(X)4(O)5 焊接符号中""是表示现场全周焊。
(X)6 焊接符号中""是表示方槽焊。
(X)7 焊接符号中""是表示渗透焊。
(O)8 焊接符号中""是表示脚长相等交错双边断续角焊。
(O)9 焊接符号中""是表示单边连续角焊。
(O)10 焊接位置代号"H"是代表横焊之意。
(X)11 焊接符号中"V"是表示开单J型槽。
(X)12 焊接符号中""系表示需全周焊。
(O)13 焊接符号之尾叉""，如在图示中无该项批注或说明时，则尾叉可视情况予以省略。
(X)14 焊接技术员最主要是技术的熟练，对于焊接符号的了解并不重要。
(X)15 焊接符号"○"表示现场全周焊接。
(O)16 焊接符号""是表示塞孔焊接。
(O)17 焊接符号""是表示连续角焊，两侧脚长分别为6公厘及9公厘。
(O)18 焊接符号" "是表示单边断续角焊，焊接长为50公厘，焊接间距为150公厘。
(O)19 焊接符号""是表示方形槽，根部间隙2公厘。
(O)20 焊接符号""是表示V形槽焊接。
(X)21 焊接符号""是表示单侧断续角焊，脚长分别为6公厘及9公厘。
(X)22 焊接符号""是表示V形槽焊接。
(O)23 焊接符号""是表示全周焊接之意。
(X)24 ""属于搭接接头。
(X)25(O)26 焊接符号" "表示开60度之V形槽。
焊接符号标注及详细表示方法

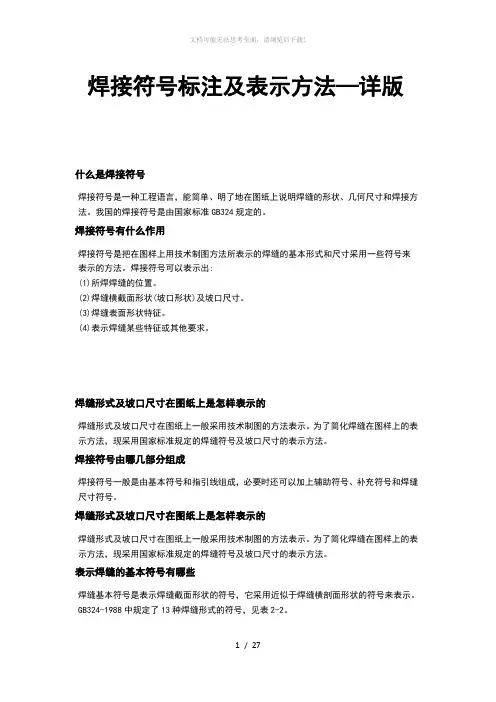

焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
焊接符号表示法
焊缝在非箭头侧
带单角焊缝的T型接头
A
接头B的箭头侧双角焊缝十字接头
③箭头线位置
箭头线相对焊缝的位置一般没有特殊要求,但在标注V、Y、J形焊缝时箭头线应指向带有坡口一侧的工作,必要时允许箭头弯折一次.
④
a.
b.
c.对称焊缝
⑥S 1 1 (对接焊缝)
:1.确定焊缝位置的尺寸不在焊缝符号中给出,而是将其标注在图样上;
2.在基本符号的右侧无任何标注,又无其他说明时意味着焊缝在工件的整个长度上是连续的;
3.在基本符号的左侧无任何标注又无其他说明时,表示对接焊缝要完全焊透.
五.钣金行业常见的焊缝:
① 角焊缝(连续及断续角焊缝)
② 塞焊缝及槽焊缝
③ 点焊缝
④ 对接焊缝。
焊接符号表示方法

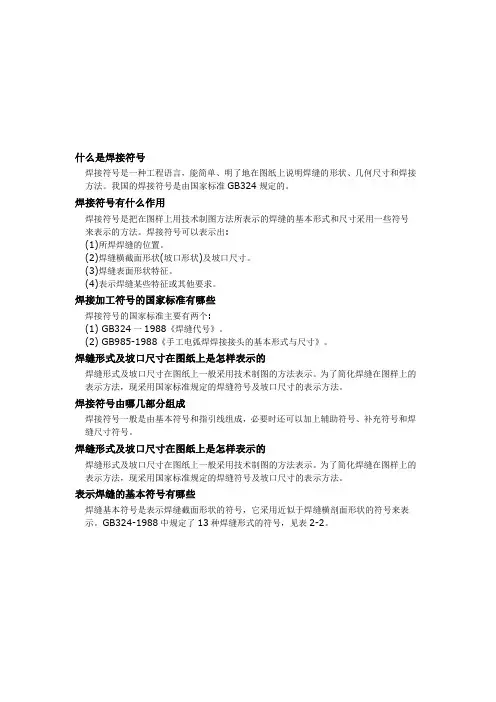

什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一1988《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
指引线指向有关焊缝处，基准线一般应为水平线。
焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。
常用焊接方法在图样上的表示代号
常用焊接方法在图样上的表示代号1. 常用焊接方法的代号GB5185-85中规定，采用阿拉伯数字代号来表示金属焊接及钎焊等各种焊接方法，并配合GB324-88使用。
常用焊接方法在图样上的表示代号为：1——电弧焊11——无气体保护的电弧焊111——焊条电弧焊 112——重力焊条电弧焊 113——光焊丝电弧焊114——自保护药芯焊丝电弧焊12——埋弧焊121——丝极埋弧焊 122——带极埋弧焊13——熔化极气体保护焊131——MIG焊：熔化极惰性气体保护焊135——MAG焊：熔化极非惰性气体保护焊（含CO2气体保护焊）136——非惰性气体保护药芯焊丝电弧焊137——非惰性气体保护熔化极电弧点焊14——非熔化极气体保护电弧焊141——TIG焊：钨极惰性气体保护焊142——TIG点焊15——等离子弧焊2——电阻焊21——点焊 22——缝焊 23——凸焊 24——闪光焊3——气焊311——氧-乙炔焊其它焊接方法71——铝热焊 72——电渣焊 78——螺柱焊2.焊接方法在图样上的表示方法1）采用单一焊接方法焊接的焊缝表示，如角焊缝采用埋弧自动焊时，为：1212）采用组合焊接方法焊接的焊缝表示，如板单元对接焊缝，开V型坡口，首先采用CO气体保护焊打底，然后采用埋弧自动焊填充，为：2 Array 135 / 1213.焊接方法新旧代号对照见表1。
表1 焊接方法新旧代号对照焊缝符号及标注原则GB324-88中规定了焊缝符号和在图样上的标注原则。
1.焊缝符号焊缝符号一般由基本符号和指引线组成，必要时还可增加辅助符号、补充符号和焊缝尺寸符号。
1）焊缝标注的基本符号见表9。
表9 焊缝标注的基本符号2）焊缝标注的辅助符号见表10。
表10 焊缝标注的辅助符号3）焊缝标注的补充符号见表11。
4）焊缝尺寸符号见表12。
表11 焊缝标注的补充符号表12 焊缝尺寸符号2.焊缝符号标注原则1）焊缝符号在图样上的标注位置完整的焊缝表示方法，除了基本符号、辅助符号、补充符号外，还包括指引线、尺寸符号及数据。
基本焊接符号表示法
一、基本焊接符号
本公司的焊接结构中常用的焊缝符号及典型标注示意图如表1所示。
表1：常用焊缝符号
二、焊接标注的内容
常用焊接标注的内容如下：
K-焊角尺寸,当对焊角尺寸无要求时可以省略；
d-塞焊孔(点焊孔)的尺寸；
n-焊缝段数，当对焊缝段数无明确要求时可以省略；
l-焊缝长度，当焊缝长度已由结构尺寸确定时可以省略；
e-焊缝间距；
N-相同焊缝数量；
对称焊缝或双面焊缝时可以不加虚线。
当断续焊缝的段数无严格要求时可省略段数。
当同一图样中部分焊缝相同且已用图示法明确表示其位置时，可在技术要求中用文字说明，但剩余焊缝应在图样中明确标注。
焊接符号大全最全易理解
(O)65
(O)66 (X)67 (O)68 (X)69 (O)70 (O)71 (X)72 (X)73 (X)74 (X)75 (O)76 (X)77 (O)78 (X)79 (X)80 (O)81 (O)82 (O)83 (X)84 (O)85 (X)86 (X)87 (O)88 (O)89 (O)90 (X)91 (O)92
(O)60
(X)61
(O)62 (O)63 (X)64
在焊接符号中"
"是表示双边连续角焊。
CNS 焊接符号适用于电焊与气焊。 中国国家标准的简称是 CNS。 技能检定试板中 B1F4 是代表薄管有衬环对接。 技能检定试板中 C1VF3 是代表薄管有衬环对接。 技能检定时，有垫板之软钢薄板立焊之技能代号是 A1H2。 厚板，横焊试板在焊接时方形槽板的方向应置于上方。 在薄板检定弯曲试验之试片标准宽度应取 38 公厘。 一般手工电焊经技能检定合格，其资格时效是永久有效。 技能检定 B 类有垫板对接，其开槽角度为 60～75°。 技能检定代号 A2F3 是代表薄板无垫板平焊。 技能检定代号 A2F3 中"2"是代表有垫板焊接。 焊接符号的主要目的是用简单的符号来表示焊接之方法。 技能检定代号 A2F3 中"F"是代表立向焊接。 焊接符号之表示法，凡焊道在箭头之同侧，则画在副基在线。 技能检定代号 D2VH4 中"VH"是代表管轴水平固定焊。 凡焊接符号置于基在线则表示焊道焊在箭头同侧。 焊接符号中符号及尺寸置于副基在线时即表示箭头侧要焊接。 焊接符号中如焊接符号及尺寸置于基在线时即表示箭头侧要焊接。 焊接符号表示方式，电焊与气焊不同。 制图中线条所构成的视图，尺寸符号及注释等系图面的要素。 制图中的比例为 1:2 是为放大的画法。 制图的线条是构成工程图的基本要素，但其粗细可以不分。 绘图时，机件的轮廓形状是用粗的虚线绘之。 投影线是从一视图的一点连到另一视图或另一点的细线。 所谓正投影的绘图方法是能正确地表示出其形状及机件各部份的细则 及尺寸。 所谓视图为观察者与对象之间放置一透视面，而由对象上的各点引线垂 直于透视面所构成的图样。 一个复杂的工程图只要一个视图就能完全表示出对象的全部形状及尺 寸。 前视图是表示对象前部的形状，长度及高度。 正投影系利用投影原理来求视图，以表示对象的正确形状。 绘侧视图时，不必与前视图对齐。
焊接标识符号大全
焊接标识符号大全焊接标识符号是在焊接过程中使用的一种标识符号，用来表示焊缝的类型、形式、尺寸及其它相关信息。
在焊接作业中，使用标识符号可以减少误操作，提高工作效率，降低出错率，保证焊接质量和安全等方面的要求。
本文将为大家介绍几种常见的焊接标识符号及其相关参考内容。
一、焊缝类型符号1. 直缝焊缝（I型缝）符号：I意义：表示焊缝的类型为直缝。
参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》2. 环缝焊缝（O型缝）符号：O意义：表示焊缝的类型为环缝。
参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》3. 线脚焊缝符号：T意义：表示焊缝的类型为线脚焊缝。
参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》4. 角焊缝符号：T意义：表示焊缝的类型为角焊缝。
参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》二、焊缝形式符号1. 朝上焊接（PA）符号：PA意义：表示焊接过程中焊缝的开口朝上。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》2. 朝下焊接（PC）符号：PC意义：表示焊接过程中焊缝的开口朝下。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》3. 垂直焊接（PF）符号：PF意义：表示焊接过程中焊缝的轴线垂直于工件表面。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》4. 水平焊接（PH）符号：PH意义：表示焊接过程中焊缝的轴线水平于工件表面。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》三、焊接尺寸符号1. 焊缝长度符号（L）符号：L意义：表示焊缝的长度尺寸。
参考内容：EN ISO 5832-2:2013《金属材料—植入式医疗器材》2. 焊缝厚度符号（t）符号：t意义：表示焊缝的厚度尺寸。
各种焊接符号大全(图文详解)
焊接符号大全1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。
焊缝标注以符号标注法为主，在必要时允许辅以图示法。
比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。
符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。
2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。
除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。
3、焊缝符号及其标注（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如：（2）辅助符号是表示焊缝表面形状特征的符号。
不需要确切地说明焊缝的表面形状时可以不加注辅助符号。
辅助符号配置在基本符号固定位置。
辅助符号有3个。
（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。
（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。
4、指引线及其标注指引线由箭头线和基准线组成。
（1）箭头线：箭头可指向接头侧和非接头侧；箭头线相对焊缝的位置一般没有特殊要求； 允许箭头线弯折一次。
（2）基准线基准线含有实线基准线和虚线基准线。
虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。
5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。
焊缝尺寸符号共有16个（详见GB/324-88），例如：（2）焊缝尺寸符号及数据的标注原则(如图)：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。
相同焊缝数量的符号标在尾部。
在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的； 在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。
焊接的表示方法
第一节焊接的方法表达
一、常用的焊接方法代号
按焊接过程中金属所处的状态不同，焊接方法分为熔化焊接、压力焊接和钎焊三大类。
GB5185-85《金属焊接及钎焊方法在图样上的表示代号》规定：
二、焊缝的图示法：
工件经焊接后所形成的接缝称为焊缝。
常见的焊接接头有对接、T形接、角接和搭接等四种：
（对接）（T形接）(角接)
（搭接）
三、焊接符号的表示方法：
1、基本符号基本符号是标示焊缝横截面形状的符号，它采用近似
焊缝横截面形状的符号来标示。
2、辅助符号辅助符号是标示焊缝表面形状特征的符号，不需要确
切的表明焊缝表面形状时，可以不加注此符号。
3、补充符号补充符号是为了补充说明焊缝的某些特征而采用的
符号。
4、指引线指引线由带箭头的箭头线和基准线两部分组成。
焊接方法
基准线（虚线）
（指引线）
箭头线可以标注在由焊缝一侧，也可以标注在没有焊缝的一侧。
如箭头在焊缝侧，则将基本符号标注在基准线的实线一侧；如箭头在非焊缝侧，则将基本符号标注在基准线的虚线一侧；标注对称焊缝及双面焊缝时，
可以不画虚线。
（焊缝在箭头侧） （焊缝在非箭头侧） （双面和
对称焊缝）
焊缝基本尺寸符号：
焊缝画法及标注综合事例：
基本焊接符号：
辅助焊接符号：
补充焊缝符号：。
常用焊接符号大全
序号
符号名称
示意图
卷边焊缝（卷边完全熔化）
注：不完全熔化的卷边焊缝用Ⅰ形焊
1
缝符号表示，并加注焊缝有效厚度 S，见
表７
焊缝符号
2
Ⅰ形焊缝
3
V 形焊缝
单边 V 形焊缝 4
共 24 页 第 2 页
序号 5 6 7 8 9
符号名称 带钝边 V 形焊缝
表 1（续）
示意图
带钝边单边 V 形焊缝
n×L(e) n× (e)
n×Ｌ(e)
n× (e)
7 符号应用举例（见附录 A）
共 24 页 第 10 页
附录 A
（资料性附录）
符号应用举例
A.1 基本符号应用
基本符号应用举例见表 A.1。
A.2 基本符号组合
基本符号组合应用举例见表 A.2。
A.3 基本符号与辅助符号的组合
基本符号与辅助符号的组合应用举例见表
方法见附录 C（规范性附录） 。
3.3 当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。焊接方法在图样上标注时，
按附录 B（规范性附录）的规定。
要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。
4 符号
4.1 基本符号
基本符号是表示焊缝横截面形状的符号，见表
1。
表 1 基本符号
6.1.3 焊缝尺寸的标注示例，见表
序号
焊缝名称
7。 表 7 焊缝尺寸标注示例 示意图
焊接尺寸符号
S
示例
S
1
对接焊缝
2 卷边焊缝
S
S
S
S
常用焊接符号表示方法及详解
焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
指引线指向有关焊缝处，基准线一般应为水平线。
常用焊接符号表示法
常用焊接符号表示法1 范围本标准规定了焊接符号的表示方法。
本标准适用于金属熔化焊及电阻焊。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 铝及铝合金气体保护焊的推荐坡口GB/T 5185-2005 金属焊接及钎焊方法在图样上的表示代号GB/T 12212-2012 技术制图焊缝符号的尺寸、比例及简化表示法3 基本要求焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。
焊缝的表示方法包括焊缝图示法和焊缝符号标注法。
一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。
焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定； GB/T 12212中常用的图示方法见附录C（规范性附录）。
当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。
焊接方法在图样上标注时，按附录B（规范性附录）的规定。
要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。
4 符号基本符号基本符号是表示焊缝横截面形状的符号，见表1。
表1基本符号辅助符号辅助符号是表示焊缝表面形状特征的符号，见表2。
表3 辅助符号应用示例补充符号是补充说明焊缝的某些特征而采用的符号，补充符号见表4。
焊接工艺方法符号见GB/T 5185。
表4 补充符号5 符号在图样上的位置基本要求完整的焊缝表示方法包括：基本符号、辅助符号、补充符号、指引线、尺寸符号和数据。
指引线包括：箭头指引线（箭头线）、基准线（一条实线基准线，一条虚线基准线），见图1。
箭头线和接头的关系表述箭头线和接头的关系的两个术语是：a. 接头的箭头侧；b. 接头的非箭头侧。
常用焊接符号表示方法
"；当图样中除明确标注外的其余焊缝完全相同时，也可用文字说明：如"未注焊缝为5
"。
江苏牧羊集团研发中心
α
：焊缝有效厚度
示
基本符号名称 卷边焊缝 （卷边完全熔化） 平面 凹面
α：坡口角 角焊缝 凸面 Ⅰ形焊缝 凹面角焊缝 形焊缝
：坡口深度 β：坡口角度 注：箭头指向坡口
：塞焊孔直径 ：塞焊孔孔数 ：塞焊孔间距
：塞焊缝宽度 ：塞焊缝长度 ：塞焊缝间距
形焊缝
带钝边单边
形焊缝
塞焊缝或槽焊缝
形焊缝
封底焊缝
方
辅助符号名称 和应用示例 平面 周边焊 三边焊 现场焊 尾部 形对接焊缝 凸面 形对接焊缝
法
补充符号名称 垫板
1.如果焊缝在接头的箭头侧,则将基本符号标在指引线基准线的实线侧。如果焊缝在接头的非箭头侧，则将基本符号标在指引线基准线的虚线侧。 2.标对称焊缝及双面焊缝时，指引线基准线可不加虚线。 3.在不致引起误解的情况下，当箭头线指向焊缝，而非箭头侧又无焊缝要求时，允许省略非箭头侧的基准线（虚线）。
常 用 焊 缝 符 号 表 示 方 法
为规范结构件焊缝标注,依据相关标准,列出常用焊缝符号表示方法览表，以供工程图焊缝标注参照。
序号 示 意 图
焊
α
α α
缝 标 焊 注 标 缝 注 法 符 举 法 号 例
β
α
β
α
方
方
α
α缝段数(一般 可不标段数) ：焊缝长度 ：焊缝距离
说
明
4.不需要确切地说明焊缝的表面形状时,焊缝标注可不用辅助符号。 5.当断续焊缝、对称断续焊缝和交错断续焊缝的段数无严格要求时，允许如图示省略段数。 6.尾部符号后面的数字代号表示焊接及相关工艺方法，或表示相同焊缝的数量。 7.在同一图样中，当若干条焊缝的坡口尺寸和焊缝符号均相同时，可采用如图示的方法集中标注。 8.当同一图样中全部焊缝相同且巳用图示法明确表示其位置时，可统一在技术要求中用符号表示或用文字说明：如"全部焊缝为5
焊接符号表示方法
谨 r 不完幸熔比的雀讪卸StffH 瑶嫌縫爵号来義、焊缝的基本符号A J-21带耳讪VFtiff9⅛Wi^4i ⅛ V 足焊⅛J带疑边U 毎找球WAiJtJWSf封底焊Sf⅛a*v ⅛5〔卷边完全诂址）X 4⅛⅛⅛⅞w ⅝⅞YrVPN峯禪St 或檔博舞O£x、表示焊缝的辅助符号辅助符号表示焊缝表面形状特征的符号，不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
三、表示焊缝的补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，共5个b)、三面焊缝符号：匚a).带垫板符号：匚二Ic).周围焊缝符号，O e)、现场符号L：表示在现场或工地上进行焊接；哲、尾部符号〈:标注焊接工艺方法或者焊缝数量。
四、表示焊缝的特殊符号特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个b).单边喇叭形焊缝：I厂b Kd).锁边焊縫：厶五、表示焊缝的尺寸符号«2-5課塑的尽寸摊号⅜ »示j丄件序朋CT 衬 O 1⅛Lf∕⅛rftPQSIIF ,ZJ⅛⅛⅛f5六、焊接符号标注中的指引线①指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线（一条为实线，另一条为虚线）组成。
指引线指向有关焊缝处，基准线一般应为水平线。
焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用（如焊接方法等）。
②基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直⅛3√8措引线箭头线：•箭头可指向接头侧和非接头侧；•箭头线相对焊缝的位畫一骰没有特殊要求；•允许箭头线弯折一次③标注箭头线时，可指向焊缝或不指向焊缝。
若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34 。
图13』基本符号的表示位賈•基准线含有实线基准线和虚线基 准线。
虚线基准线可画在实线基 准线的上方或下方；•焊缝符号标注在实线基准线上说 明焊缝在箭头侧，标注在虚线基 准线上说明焊缝在非箭头侧； •标注双面或对称焊缝时可不加虚 线。
常用焊接符号表示法
常用焊接符号表示法1 范围本标准规定了焊接符号的表示方法。
本标准适用于金属熔化焊及电阻焊。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 985.3-2008 铝及铝合金气体保护焊的推荐坡口GB/T 5185-2005 金属焊接及钎焊方法在图样上的表示代号GB/T 12212-2012 技术制图焊缝符号的尺寸、比例及简化表示法3 基本要求3.1 焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。
焊缝的表示方法包括焊缝图示法和焊缝符号标注法。
一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。
3.2 焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定； GB/T 12212中常用的图示方法见附录C（规范性附录）。
3.3 当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。
焊接方法在图样上标注时，按附录B（规范性附录）的规定。
要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。
4 符号4.1基本符号基本符号是表示焊缝横截面形状的符号，见表1。
示意图焊缝符号注：不完全熔化的卷边焊缝用Ⅰ形焊缝符号表示，并加注焊缝有效厚4.2辅助符号4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号 示意图符号焊缝表面平齐焊缝表面凹陷焊缝表面凸起补充符号是补充说明焊缝的某些特征而采用的符号，补充符号见表4。
焊接工艺方法符号见GB/T 5185。
带垫板符号示意图标注示例表示的背面底部有工件三面带有焊缝，焊接方法为手工电弧表示在现场沿工件周围施焊5 符号在图样上的位置5.1 基本要求完整的焊缝表示方法包括：基本符号、辅助符号、补充符号、指引线、尺寸符号和数据。
常用焊接符号表示法
页眉内容常用焊接符号表示法1范围本标准规定了焊接符号的表示方法。
本标准适用于金属熔化焊及电阻焊。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标5.1基本要求完整的焊缝表示方法包括：基本符号、辅助符号、补充符号、指引线、尺寸符号和数据。
指引线包括：箭头指引线（箭头线）、基准线（一条实线基准线，一条虚线基准线），见图1。
5.2箭头线和接头的关系表述箭头线和接头的关系的两个术语是：a.接头的箭头侧；b.接头的非箭头侧。
对两个术语的说明见图2、图3。
（a）焊缝在箭头侧（b）焊缝在非箭头侧图2带单角焊缝的T型接头5.3箭头的位置箭头线相对焊缝的位置一般没有特殊要求，见图4（a）、（b）。
但在标注单边V形、带必要时，a）；6（b）；a.焊缝横截面上的尺寸标在基本符号的左侧；b.焊缝长度方向尺寸标在基本符号的右侧；c.坡口角度、坡口面角度、根部间隙尺寸标在基本符号的上侧或下侧；d.相同焊缝数量符号标在尾部；e.当需要标注的尺寸数据较多又不易分辩时，可在数据前增加相应的尺寸符号。
α、β、bp、H、k、h、S、R、c、d（基本符号）n×L(e)α、β、bα、β、bp、H、k、h、S、R、c、d（基本符号）n×L(e) p、H、k、h、S、R、c、d（基本符号）n×L(e)α、β、b图7焊缝尺寸的标注原则6.2.1确定焊缝位置的尺寸不在焊缝符号中绘出，应标注在图样上。
6.2.2在基本符号的右侧无任何标注且又无任何其他说明时，表示焊缝在工件的整个长度上是连续的。
6.2.3在基本符号的左侧无任何标注且又无任何其他说明时，表示对接焊缝要完全焊透。
6.2.4塞焊缝、槽焊缝带有斜边时，应标注孔底部的尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用焊接符号表示法
1 范围
本标准规定了焊接符号的表示方法。
本标准适用于金属熔化焊及电阻焊。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 985.3-2008 铝及铝合金气体保护焊的推荐坡口
GB/T 5185-2005 金属焊接及钎焊方法在图样上的表示代号
GB/T 12212-2012 技术制图焊缝符号的尺寸、比例及简化表示法
3 基本要求
3.1 焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。
焊缝的表示方法包括焊缝图示法和焊缝符号标注法。
一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。
3.2 焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定；GB/T 12212中常用的图示方法见附录C（规范性附录）。
3.3 当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。
焊接方法在图样上标注时，按附录B（规范性附录）的规定。
要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。
4 符号
4.1基本符号
基本符号是表示焊缝横截面形状的符号，见表1。
示意图焊缝符号
4.2 辅助符号
4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号
示意图符号
注：不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
补充符号是补充说明焊缝的某些特征而采用的符号，补充符号见表4。
焊接工艺方法符号见GB/T 5185。
示意图标注示例
5 符号在图样上的位置
5.1 基本要求
完整的焊缝表示方法包括：基本符号、辅助符号、补充符号、指引线、尺寸符号和数据。
指引线包括：箭头指引线（箭头线）、基准线（一条实线基准线，一条虚线基准线），见图1。
5.2 箭头线和接头的关系
表述箭头线和接头的关系的两个术语是：
a. 接头的箭头侧；
b. 接头的非箭头侧。
对两个术语的说明见图2、图3。
（a）焊缝在箭头侧（b）焊缝在非箭头侧
图2 带单角焊缝的T型接头
5.3 箭头的位置
箭头线相对焊缝的位置一般没有特殊要求，见图4（a）、（b）。
但在标注单边V 形、带钝边单边V形、J形焊缝时，箭头应指向带有坡口一侧的工件，见图4（c）、
（d）。
必要时，允许箭头线折弯一次，见图5。
图4 箭头线的位置
5.4 基准线的位置
基准线的虚线可以画在基准线实线的上方或下方。
基准线应和图样的底边相平行。
5.5 基准符号相对基准线的位置
a. 如果焊缝在接头的箭头侧，则将基本符号标注在基准线的实线侧，见图6（a）；
b. 如果焊缝在接头的非箭头侧，则将基本符号标注在基准线的虚线侧，见图6（b ）；
c. 标注对称焊缝及双面焊缝时，可不加虚线，见图6（c ）、（d ）。
（a ）焊缝在接头的箭头侧
图6 基本符号相对基准线的位置
6 焊缝尺寸符号及其标注位置 6.1 一般要求
6.1.1基准符号必要时可以带尺寸符号和数据，尺寸符号见表6。
表6 焊缝尺寸符号
N=3
6.1.2 焊缝尺寸符号及数据的标注原则如图7。
a. 焊缝横截面上的尺寸标在基本符号的左侧；
b. 焊缝长度方向尺寸标在基本符号的右侧；
c. 坡口角度、坡口面角度、根部间隙尺寸标在基本符号的上侧或下侧；
d. 相同焊缝数量符号标在尾部；
e. 当需要标注的尺寸数据较多又不易分辩时，可在数据前增加相应的尺寸符号。
α、β、b
p、H、k、h、S、R、c、d（基本符号）n×L(e)
α、β、b
α、β、b
p、H、k、h、S、R、c、d（基本符号）n×L(e)
p、H、k、h、S、R、c、d（基本符号）n×L(e)
α、β、b
图7 焊缝尺寸的标注原则
6.1.3焊缝尺寸的标注示例，见表7。
表7 焊缝尺寸标注示例
6.2 关于尺寸符号的说明
6.2.1 确定焊缝位置的尺寸不在焊缝符号中绘出，应标注在图样上。
6.2.2 在基本符号的右侧无任何标注且又无任何其他说明时，表示焊缝在工件的整个长度上是连续的。
6.2.3 在基本符号的左侧无任何标注且又无任何其他说明时，表示对接焊缝要完全焊透。
6.2.4 塞焊缝、槽焊缝带有斜边时，应标注孔底部的尺寸。
7 符号应用举例（见附录A）
附录A
（资料性附录）
符号应用举例
A.1 基本符号应用
基本符号应用举例见表A.1。
A.2基本符号组合
基本符号组合应用举例见表A.2。
A.3基本符号与辅助符号的组合
基本符号与辅助符号的组合应用举例见表A.3。
A.4 特殊情况
喇叭形焊缝、单边喇叭形焊缝、堆焊缝及锁边焊缝的标注见表A.4。
《常用焊接符号大全-副本》
https:///view/23c6e4c6ba1aa8114431d9db.html
附录B
（规范性附录）
焊接方法及其名称
B.1 焊接方法在图样中的标注
各种焊接方法在图样上标注时，采用汉字标注，不用GB/T 5185规定的代号标注。
B.2 常用的焊接方法及其名称
常用的焊接方法及其名称如下：
a)手弧焊（涂料焊条熔化极电弧焊）；
b)埋弧焊；
c) MIG焊：熔化极惰性气体保护焊；
d) MAG焊：熔化极非惰性气体保护焊；
e) TIG：钨极惰性气体保护焊；
f) 点焊；
g) －乙炔焊；
h) 储能焊；
i) 火焰硬钎焊；
j) 感应硬钎焊；
k) 软钎焊（锡）。
附录 C
（规范性附录）
图示方法
C.1 概述
需在图样中简易地绘制焊缝时，可用视图、剖视图或剖面图表示。
本附录把GB/T 12212中企业常用的图示法表述于后，便于使用，更详细的内容见GB/T 12212。
C.2 视图
C.2.1 焊缝画法如图C.1和图C.2（表示焊缝的一系列细实线段允许用徒手绘制）所示。
也允许采用粗线（2b～3b）表示焊缝，如图C.3所示。
但在同一图样中，只允许采用一种画法。
C.2.2 在表示焊缝端面的视图中，通常用粗实线绘出焊缝的轮廓。
必要时，可用细实线画出焊接前的坡口形状等，如图C.4所示。
C.3 剖视图或剖面图
在剖视图或剖面图上，焊缝的金属熔焊区通常应涂黑表示，如图C.5所示。
若同时需要表示坡口等的形状时，熔焊区部分亦可按C.2.2条的规定绘制，如图C.6所示。
