微机原理与接口技术第8章 中断技术
北京交通大学《微机原理与接口技术》作业答案
目录《微机原理与接口技术》第一章作业 (2)一、书上P22作业题 2、3、7 (2)《微机原理与接口技术》第二章作业 (2)一、书上P59作业题 2、5、6、9、14 (2)《微机原理与接口技术》第三章作业 (3)一、书上P95作业题 4、5、6、7、10、11、12、13、14、15、16、17、18、22、27 4《微机原理与接口技术》第四章作业 (8)一、课本P155 8、12、13、14 (8)《微机原理与接口技术》第五章作业 (10)一、作业P180 2、5、7、8、9、10 (11)《微机原理与接口技术》第六章作业 (13)一、P207: 1，3，5，10，14。
18，19，20 (13)《微机原理与接口技术》第七章作业(一) (17)一、P268: 3, 6 , 7, 10 , 11 , 12 (17)《微机原理与接口技术》第七章作业(二) (20)一、P268: 15 , 16 , 19， 21，25 (20)《微机原理与接口技术》第八章作业 (24)一、P292 6、7 (24)《微机原理与接口技术》第一章作业一、书上P22作业题 2、3、72.完成下列数制之间的转换。
（1）01011100B=92D（3）135D=10000111B（5）10110010B=262Q=B2H3.组合型BCD码和非组合型BCD码有什么区别？写出十进制数254的组合型BCD数和非组合型BCD数。
答：组合型BCD码的储存格式用一个字节存放2位BCD码，高4位表示十进制的十位数，低4位表示十进制的个位数，数值表示范围为0~99；非组合型的储存格式是用一个字节的低4位存放1位BCD码，高四位可以为0或任意数，数值表示范围为0~9。
254D的组合型BCD码：0254D的非组合型BCD码：007.计算机中为什么采用补码的形式储存数据？当计算机的字长n=16时，补码的数据表示范围是多少？答：是为了便于进行加减运算，简化机器硬件结构。
微机原理与接口技术：中断向量和中断向量表1
从类型32开始直到255作为用户中断类型，用户中断向量由用户填写 到中断向量表中，中断服务程序也由用户编写。
11
5
8086/8088CPU的中断系统可以处理256种中断。每种中断都有对应 的中断服务程序。中断服务程序的入口地址称为中断向量。256种中断 向量存储在内存中构成一张表，称为中断向量表。 每个中断向量都包括两部分：段基址和偏移地址。因此，存放1个中断 向量需要4个内存单元，256种中断向量共需要1K个内存单元。
6
中断向量在中断向量表中的存放 首地址称为向量地址，其值为： 中断类型码×4。 如DOS系统功能调用的中断类型号 为21H，向量地址为：n×4=84H。
7
当CPU调用中断类型码为n的中断服务程序时，首先把n乘以4，得到 它的向量地址4n，然后把4n+1:4n两个单元的内容取出并装入IP寄存 器；再把（4n+3：4n+2）两个单元的内容取出并装入CS寄存器， CPU就获得了n的中断服务程序的入口地址，进而转去执行中断服务程 序。
知识点 6.5
8086/8088中断系统
1
2
知识点 6.5.1
中断向量和中断向量表
3
6.5.1 中断向量和中断向量表
8086/8088CPU的中断系统可以处理256种中断。每种中断都有对应 的中断服务程序。中断服务程序的入口地址称为中断向量。256种中断 向量存储在内存中构成一张表，称为中断向量表。 每个中断向量都包括两部分：段基址和偏移地址。因此，存放1个中断 向量需要4个内存单元，256种中断向量共需要1K个内存单元。
4
中断向量表位于内存起始地址00000～003FFH的存储区
内。从地址00000H开始，每4个单元存放一个中断向量，
《微机原理与接口技术》教案
《微机原理与接口技术》教案第一章：微机系统概述1.1 教学目标1. 了解微机系统的概念和发展历程。
2. 掌握微机系统的组成和各部分功能。
3. 理解微机系统的工作原理。
1.2 教学内容1. 微机系统的概念和发展历程。
2. 微机系统的组成：微处理器、存储器、输入输出接口等。
3. 微机系统的工作原理：指令执行过程、数据传输等。
1.3 教学方法1. 采用讲授法，讲解微机系统的概念和发展历程。
2. 采用案例分析法，分析微机系统的组成和各部分功能。
3. 采用实验演示法，展示微机系统的工作原理。
1.4 教学评价1. 课堂问答：了解学生对微机系统概念的掌握情况。
2. 课后作业：巩固学生对微机系统组成的理解。
3. 实验报告：评估学生对微机系统工作原理的掌握程度。
第二章：微处理器2.1 教学目标1. 了解微处理器的概念和结构。
2. 掌握微处理器的性能指标。
3. 理解微处理器的工作原理。
2.2 教学内容1. 微处理器的概念和结构：CPU、寄存器、运算器等。
2. 微处理器的性能指标：主频、缓存、指令集等。
3. 微处理器的工作原理：指令执行过程、数据运算等。
2.3 教学方法1. 采用讲授法，讲解微处理器的概念和结构。
2. 采用案例分析法，分析微处理器的性能指标。
3. 采用实验演示法，展示微处理器的工作原理。
2.4 教学评价1. 课堂问答：了解学生对微处理器概念的掌握情况。
2. 课后作业：巩固学生对微处理器性能指标的理解。
3. 实验报告：评估学生对微处理器工作原理的掌握程度。
第三章：存储器3.1 教学目标1. 了解存储器的概念和分类。
2. 掌握存储器的性能指标。
3. 理解存储器的工作原理。
3.2 教学内容1. 存储器的概念和分类：随机存储器、只读存储器等。
2. 存储器的性能指标：容量、速度、功耗等。
3. 存储器的工作原理：数据读写过程、存储器组织结构等。
3.3 教学方法1. 采用讲授法，讲解存储器的概念和分类。
2. 采用案例分析法，分析存储器的性能指标。
微机原理习题集答案
第1章 概述1．电子计算机主要由．电子计算机主要由 运算器运算器 、 控制器控制器 、 存储器存储器 、 输入设备输入设备 和 输出设备输出设备 等五部分组成。
等五部分组成。
等五部分组成。
2． 运算器运算器 和 控制器控制器 集成在一块芯片上，被称作CPU CPU。
3．总线按其功能可分．总线按其功能可分 数据总线数据总线 、 地址总线地址总线 和 控制总线控制总线 三种不同类型的总线。
三种不同类型的总线。
4．计算机系统与外部设备之间相互连接的总线称为．计算机系统与外部设备之间相互连接的总线称为 系统总线（或通信总线）系统总线（或通信总线） ；用于连接微型机系统内各插件板的总线称为系统内总线（板级总线） ； CPU 内部连接各寄存器及运算部件之间的总线称为内部连接各寄存器及运算部件之间的总线称为 内部总线内部总线 。
5．迄今为止电子计算机所共同遵循的工作原理是迄今为止电子计算机所共同遵循的工作原理是 程序存储程序存储 和 程序控制程序控制 的工作原理。
的工作原理。
这种原理又称这种原理又称为 冯·诺依曼型冯·诺依曼型 原理。
原理。
第3章 微处理器及其结构1．8086/8088 CPU 执行指令中所需操作数地址由执行指令中所需操作数地址由 EU EU EU 计算出计算出计算出 16 16 16 位偏移量部分送位偏移量部分送位偏移量部分送 BIU BIU BIU ，由，由，由 BIU BIU BIU 最后最后形成一个形成一个 20 20 20 位的内存单元物理地址。
位的内存单元物理地址。
2．8086/8088 CPU CPU在总线周期的在总线周期的在总线周期的T1 T1 T1 时刻，用时刻，用时刻，用A19/S6A19/S6A19/S6～～A16/S3 A16/S3 输出输出输出 20 20 20 位地址信息的最高位地址信息的最高位地址信息的最高 4 4 4 位，而在位，而在其他时钟周期，则输出其他时钟周期，则输出 状态状态 信息。
微机原理与接口技术总复习
微机原理与接⼝技术总复习微机原理与接⼝技术总复习第⼀部分：填空题第⼀章微机的基本知识1.1基本知识结构微机的构成（包括硬件：主机+外设；软件：操作系统+编译程序+汇编程序+诊断程序+数据库等）微机的⼯作原理和⼯作过程①⼯作原理（冯.诺依曼原理）②⼯作过程（取指令、分析指令、执⾏指令）③控制器的两个主要功能了解微机的主要技术指标数的原码、反码、补码的表⽰⽅法及补码的运算⼆、⼋、⼗、⼗六进制数的表⽰及其相互转换ASCII码、BCD码的表⽰⽅法及其运算、修正原则⽆符号数与符号数的运算及其对标志位的影响1.2相关习题1.对于⼆进制数0110 1001B，⽤⼗进制数表⽰时为：105D；⽤⼗六进制数表⽰时为：69H。
BCD2.设机器字长为8位，最⾼位是符号位。
则⼗进制数–11所对应的原码为：10001011B。
3.已知某数的原码是10110110B，则其反码是11001001B ；补码是11001010B 。
4.⼀个8位⼆进制数⽤补码⽅式表⽰的有符号数的范围是-128~+127 。
第⼆章微处理器与系统结构2.1基本知识结构掌握8086CPU的内部结构与主要引脚信号功能1、内部结构（BIU与EU）组成与功能2、主要引脚信号AD0~AD15, A16/S3~A19/S6,（地址锁存的必要性）BHE, NMI, INTR, INTA, HOLD, HLDA, RESET,READY, ALE, DEN，LOCK，RD，WR，M/IO。
熟悉8086 CPU 内部寄存器阵列了解8086最⼤组态与最⼩组态的区别熟悉存储器物理地址的⽣成及存储器组织20位地址如何⽣成；存储器是如何组织的，字节、字、字符串在内存中是如何存放的。
熟悉CPU中的标志寄存器及堆栈6个状态标志+3个控制标志；堆栈定义、堆栈组成及操作，为什么要设置堆栈？熟悉系统的输⼊/输出结构和基本总线周期（会画读、写周期基本时序图）2.2相关习题1.8086 CPU从功能上分为EU 和BIU 两部分。

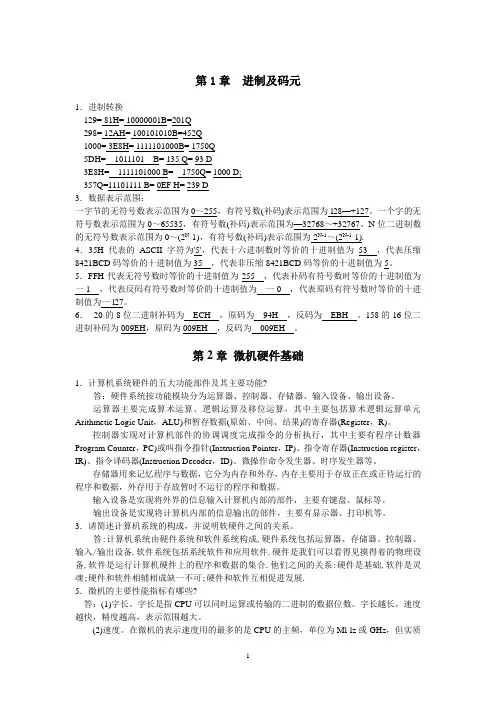

汇编语言、微机原理及接口技术(第3版)郑初华_课后题解答
