化工仪表设计要求规范
石油化工安全仪表系统设计规范
石油化工安全仪表系统设计规范
石油化工安全仪表系统设计规范是石油化工行业安全监控，运行及操
作的基本原则。
它不仅保障石油化工行业的正常开展，而且也丰富了
行业研究和开发，提高了行业效率。
一、安全仪表系统设计原则
1、设备安装、调试和测试应符合有关产品国家相关标准及国家质量、
安全和环保标准。
2、系统应确保正常报警功能。
3、系统应拥有安全报警预警功能，及时预警用户风险状况，进而采取
必要的预防措施。
4、系统应具有适当的火焰非同步控制功能，以检测非同步噪声和正常
的运行条件。
5、系统应拥有适当的电力负荷检测功能，可以检测石油化工设备电气
负荷情况，以免发生安全事故。
二、安全仪表系统设计标准
1、安全仪表系统设计采用有认证的安全仪表，其通过 EMC 认证才能
投入使用。
2、安全仪表系统所有涉及的安全设备和系统的设计，安装，检查，测试，检修等应符合国家规定。
3、安全仪表系统设计应根据实际情况，完整地考虑系统的结构，控制，保护，记录，数据管理，安装及使用等方面的要求，使仪表系统具有
准确，可靠，安全，高效的特点。
4、安全仪表系统使用范围应根据实际工况环境选择合适的技术参数和
功能性能等，以保证系统可靠性、安全性和高性能要求。
石油化工安全仪表的系统设计规范，既可以保障石油化工行业的正常开展，也丰富了行业研究和开发，提高了行业效率，同时也为现代社会的正常存在和发展提供了保障。
只有当符合上述规范的安全仪表系统被设计和使用，才能使石油化工行业安全生产，经济繁荣。
1217石化行业仪表安装设计规范
石化行业仪表安装设计规范石油化工中仪表具有监测，预警及指示等功能，安装不当不仅会影响整个工程的正常运行，严重时会发生化工事故，威胁化工人生命安全。
接下来带大家熟悉一下石化行业仪表安装规范，为大家提供一个安装参考。
一般规定1现场仪表的安装位置应满足以下要求:1、易于接近、观察及操作，必要时设置专用的操作平台和梯子。
2、避开高温、强烈振动的场所。
3、避开静电干扰和电磁干扰，当无法避开时，应采取适当的抗静电干扰、电磁干扰的措施。
4、具有适应现场环境的防护措施。
5、非防水仪表设在室外时，应安装于仪表保护箱内。
6、非防爆仪表用于爆炸危险场所时，应安装于正压式仪表柜内或采取其它防爆措施，并符合有关防爆规范要求。
2仪表与工艺过程的连接应满足以下要求:1、工艺管道上或设备上的仪表连接头 (管嘴) 、法兰及仪表引压管道的材质和压力等级不应低于工艺管道或设备上连接件的材质和压力等级。
2、除设计另有规定外，仪表测量用介质引压管道的连接法兰最低公称压力，应符合下列规定:a）A级管道法兰的公称压力，不宜低于5. 0MPa；b）B、C 级管道法兰的公称压力，不宜低于2.0MPa；3、设计压力不大于0. 6M Pa的蒸汽、空气和水管道，其法兰的公称压力，不宜低于1. OM Pae4、除设计另有规定外，法兰密封用垫片应符合下列规定：a）一般公称压力低于5. OM Pa的法兰可采用石棉橡胶板垫片或聚四氟乙烯包覆垫片;b）剧毒，可燃介质或温度高、温差大、受机械振动或压力脉动的管道宜采用缠绕式垫片，并符合表1的使用条件:表1 缠绕式垫片使用条件c）高温、高压管道宜采用金属环垫，其材质应满足介质防腐要求及法兰硬度要求。
5、法兰紧固件材料选用应符合表2的规定。
表2 常用紧固件材料注: ①斜线上方为螺柱或螺检材料，斜线下方为螺母材杆;②软质垫片系指予紧比压y≤31MPa, 垫片系数M≤2的垫片。
具有更高Y和M的垫片均属非软质垫片.6、仪表连接头 (管嘴) 的长度应根据工艺管道或设备的隔热层厚度确定。

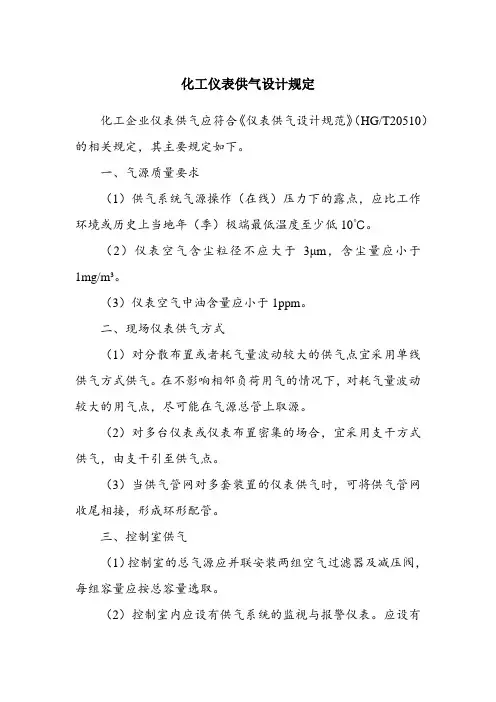

化工仪表供气设计规定
化工仪表供气设计规定化工企业仪表供气应符合《仪表供气设计规范》（HG/T20510）的相关规定，其主要规定如下。
一、气源质量要求（1）供气系统气源操作（在线）压力下的露点，应比工作环境或历史上当地年（季）极端最低温度至少低10℃。
（2）仪表空气含尘粒径不应大于3μm，含尘量应小于1mg/m³。
（3）仪表空气中油含量应小于1ppm。
二、现场仪表供气方式（1）对分散布置或者耗气量波动较大的供气点宜采用单线供气方式供气。
在不影响相邻负荷用气的情况下，对耗气量波动较大的用气点，尽可能在气源总管上取源。
（2）对多台仪表或仪表布置密集的场合，宜采用支干方式供气，由支干引至供气点。
（3）当供气管网对多套装置的仪表供气时，可将供气管网收尾相接，形成环形配管。
三、控制室供气（1）控制室的总气源应并联安装两组空气过滤器及减压阀，每组容量应按总容量选取。
（2）控制室内应设有供气系统的监视与报警仪表。
应设有气源总管压力指示和压力低限报警。
（3）控制室第二气源不得使用氮气。
（4）过滤减压装置引出侧，应安装压力控制器和安全排放阀，排放口应设在室外。
对供气压力为0.14MPa（G）的供气系统，其起跳值为0.16~0.2MPa（G）。
（5）供气总管分整体和组合两种形式。
如果总管很长，应采用组合式安装较为方便。
总管直径一般为40~50mm。
材质有不锈钢和黄铜两种。
总管水平安装时，其坡度应大于3/1000，并在下游侧最低点安装设排污阀。
（6）在每个供气支路上，应设仪表气源阀。
（7）气源阀的设置应有10%~20%的备用数量。
四、供气系统管路（1）供气管路宜架空敷设，而不宜在地面或地下敷设。
在管路敷设时，应避开高温、放射性辐射、腐蚀、强烈震动及工艺管路或设备物料排放口等不安全环境。
若难以避开时，应采取相应措施确保人身和设备安全，并符合《仪表配管配线设计规范》（HG/T20512）的要求。
（2）供气总管和干管的敷设，应由管道专业根据自控专业提出的仪表供气条件进行设计和敷设。
石油化工安全仪表设计规范-GB_T50770-2013
故障安全：安全仪表系统发生故障时，使被控制过程转入预定安全状态。
4安全仪表完整性等级安全完整性等级为SIL1-SIL4共四级。
石油化工工厂或装置的安全完整性等级最高为SIL3级。
SIL等级越高，安全仪表功能失效的概率越低。
SIL1级：很少发生事故，如发生事故，对装置和产品有轻微的影响，不会立即造成环境污染和人员伤亡，经济损失不大。
SIL2级：偶尔发生事故，如发生事故，对装置和产品有较大的影响，并有可能造成环境污染和人员伤亡，经济损失较大。
SIL3级：经常发生事故，如发生事故，对装置和产品将造成重大的影响，并造成严重的环境污染和人员伤亡，经济损失严重。
5设计基本原则5.1安全仪表系统应由测量仪表、逻辑控制器和最终元件等组成。
5.2石油化工工厂或装置的安全完整性等级不应高于SIL3级。
5.3安全仪表系统可实现一个或多个安全仪表功能，多个安全仪表功能可使用同一个安全仪表系统。
当多个安全仪表功能在同一个安全仪表系统内实现时，系统内的共用部分应符合功能中最高安全完整性等级要求。
5.4安全仪表系统不应介入或取代基本过程控制系统的工作。
5.5安全仪表系统应设计成故障安全型。
当安全仪表系统内部产生故障时，安全仪表系统应能按设计预定方式，将过程转入安全状态。
5.6安全仪表系统的中间环节应少。
5.7逻辑控制器的中央处理单元、输入输出单元、通信单元及电源单元等，应采用冗余技术。
5.8安全仪表系统的交流供电宜采用双路不间断电源的供电方式。
5.9安全仪表系统的接地应采用等电位连接方式。
5.10当安全仪表系统输入、输出信号线路中有可能存在来自外部的危险干扰信号时，应采取隔离器、继电器等隔离措施。
6测量仪表6.1测量仪表包括模拟量和开关量测量仪表，安全仪表系统宜采用模拟量测量仪表。
6.2测量仪表宜采用4-20ma叠加HART传输信号的只能变送器。
6.3在爆炸危险场所，测量仪表应采用隔爆型或本安型。
当采用本安系统时，应采用隔离式安全栅。
石油化工自动化仪表选型设计规范
石油化工自动化仪表选型设计规范SH 3005-19993 温度仪表3.1单位和量程3.1.1温度仪表的标度(刻度)单位，应采用摄氏度(C)。
3.1.2 温度标度(刻度)应采用直读式。
3.1.3 温度仪表正常使用温度应为量程的50%一70%，最高测量值不应超过量程的90%。
多个测量元件共用一台显示表时，正常使甩温度应为量程的20%一90%，个别点可低到量程的10%。
3.2 就地温度仪表3.2.1就地温度仪表应根据工艺要求的测温范围、精确度等级，检测点的环境、工作压力等因素选用。
3.2.2一般情况下，就地温度仪表宜选用带外保护套管双金属温度计，温度范围为-80一5OOC。
刻度盘直径宜为1OOmm；在照明条件较差、安装位置较高或观察距离较远的场合，可选用15Omm。
需要位式控制和报警的，可选用耐气候型或防爆型电接点双金属温度计。
仪表外壳与保护管连接方式，宜按便于观察的原则选用轴向式或径向式，也可选用万向式。
3.2.3 在精确度要求较高、振动较小、观察方便的场合，可选用玻璃液体温度计，其温度范围:有机液体的为-80一1OO℃。
需要位式控制及报警，且为恒温控制时，可选用电接点温度计。
3.2.4 被测温度在-200一50℃或-80一500℃范围内，在无法近距离读数、有振动、低温且精确度要求不高的场合，可选用压力式温度计。
压力式温度计的毛细管应有保护措施，长度应小于2Om。
3.2.5 就地测量、调节，宜选用基地式温度仪表。
3.2.6关键的温度联锁、报警系统，需接点信号输出的场合，宜选用温度开关。
3.2.7 安装在爆炸危险场所的就地带电接点的温度仪表、温度开关，应选用隔爆型或本安型。
集中检测温度仪表3.3．3.3.1要求以标准信号传输的场合，应采用温度变迭器。
在满足设计要求的情况下，可选用测量和变送一体化的温度变送器。
3.3.2 检测元件及保护套管，应根据温度测量范围、安装场所等条件选择(不同检测元件的温度测量范围见表3.3.2)，且应符合下列规定:1热电偶适用于一般场合；热电阻适田于精确度要求较高、无振动场合；热敏电阻适用于要求测量反应速度快的场合。
石油化工安全仪表专业系统设计标准规范内容
2.19平均失效时间Mean time to failure (MTTF)
指功效单元实现要求功效失效平均时间。
2.20可用性Availability(A)
指系统能够使用工作时间概率。
2.21可靠性Reliability(R)
指系统在要求时间间隔内发生故障概率.
3.2安全仪表系统包含传感器，逻辑单元和最终实施元件;当过程达成预定条件时，安全仪表系统动作，将过程带入安全状态。
3.3依据对过程危险性分析，人员、过程、设备及环境保护要求及安全度等级要求确定安全仪表系统功效。
3.4安全仪表系统可根据安全度等级要求分为1，2，3级。安全等级越高，安全仪表系统安全功效越强。
DIN V 19250 Programmable safety system.
IEC 61131 Programmable controller.
1.4实施本标按时，尚应符合国家现行相关标准要求。
2
下列术语适适用于本规范:
2.1危险故障Dangerous Failure
指能够造成安全仪表系统处于危险或失去功效故障。
系统故障时性能递减方法：4-2-O
系统中二个控制模块各有二个CPU，同时工作又相对独立。当一个控制模块中CPU被检测出故障时，该CPU 被切除，切换到2-0工作方法；其它一个控制模块中二个CPU以1oo2D方法投入运行,若这一个控制模块中再有一个CPU被检测出故障时，系统停车。
3. 基础标准
3.1安全仪表系统独立于过程控制系统，独立完成安全保护功效。
2.2安全仪表系统 Safety InstrumentedSystem (SIS)
指能实现一个或多个安全仪表功效系统。系统包含传感器，逻辑运算器和最终实施元件。
石油化工安全仪表系统设计规范
石油化工安全仪表系统设计规范
石油化工安全仪表系统是石油化工生产过程中非常重要的一部分，它的设计规
范直接关系到生产过程中的安全性和稳定性。
在设计石油化工安全仪表系统时，需要考虑到各种因素，包括工艺流程、环境条件、安全要求等，以确保系统能够准确、可靠地监测和控制生产过程中的各种参数。
首先，在设计石油化工安全仪表系统时，需要充分考虑工艺流程的特点。
不同
的工艺流程对安全仪表系统的要求也会有所不同，因此需要根据具体的工艺流程来确定系统的类型、数量和布置方式。
同时，还需要考虑到工艺流程中可能出现的各种异常情况，如高温、高压、腐蚀等，以确保系统能够在各种恶劣条件下正常运行。
其次，在设计石油化工安全仪表系统时，需要充分考虑环境条件的影响。
石油
化工生产现场通常环境条件较为复杂，可能会受到高温、高压、腐蚀、振动等因素的影响，因此需要选择能够适应恶劣环境的安全仪表设备，并采取相应的防护措施，以确保系统能够稳定可靠地运行。
另外，在设计石油化工安全仪表系统时，需要充分考虑安全要求。
石油化工生
产过程中安全性是首要考虑的因素，因此安全仪表系统的设计需要符合相关的安全标准和规范，确保系统能够及时准确地监测和控制各种参数，及时发现并处理各种异常情况，以确保生产过程的安全稳定。
总之，设计石油化工安全仪表系统需要充分考虑工艺流程、环境条件和安全要
求等因素，以确保系统能够在各种恶劣条件下稳定可靠地运行，保障生产过程的安全性和稳定性。
希望本文所述的设计规范对相关从业人员有所帮助，谢谢阅读。
化工仪表设计要求规范标准
化工仪表设计规发布时间：11-05-31 来源：点击量：15720 字段选择：大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定，主要容如下：仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表3.1.2功能标志的首位字母选择应与被测变量或引发变量相应，可以不与被处理的变量相符。
如为调节流量的调节阀，用在液位系统中的功能标志是LV，而不是FV。
仪表功能标志的首位字母后面可以附加一个修饰字母，这时原来的被测变量就变成一个新变量。
如在首位字母P、T后面加D，变成PD、TD，原来的压力、温度就变成压差、温差。
仪表功能标志的后继字母后面也可附加一个或两个修饰字母，以对读出功能进行修饰。
如功能标志PAH中，后继字母A后面加H，它限制读出功能A的报警为高报警。
功能标志的字母编组的字母数，一般不超过4个。
为了减少字母编组的字母数，对于一台仪表同时用于指示和记录同一被测变量时，可以省略I(指示)。
仪表功能标志的所有字母均应大写。
1.3仪表回路编号回路编号可以用工序加仪表顺序号组成，也可以用其他规定的方法进行编号。
FIC-116 1—工序号，16—顺序号也可无工序号，如FSHL-2仪表位号按不同的被测变量分类，同一装置(或工序)同类被测变量的仪表位号中的顺序号应是连续的，顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。
如果同一仪表回路中有两个以上功能相同的仪表，可以用仪表位号附加尾缀字母(尾缀字母应大写)的方法以示区别。
如TV-110A和TV-110B表示同一回路中有两台控制阀。
当不同工序的多个检测元件共用一台显示仪表时，显示仪表的位号不表示工序号，只编顺序号;检测元件的位号是在共用显示仪表后面加后缀。
化工仪表设计要求规范标准
化工仪表设计规发布时间：11-05-31 来源：点击量：15720 字段选择：大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定，主要容如下：仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表 3.1.2功能标志的首位字母选择应与被测变量或引发变量相应，可以不与被处理的变量相符。
如为调节流量的调节阀，用在液位系统中的功能标志是LV，而不是FV。
仪表功能标志的首位字母后面可以附加一个修饰字母，这时原来的被测变量就变成一个新变量。
如在首位字母P、T后面加D，变成PD、TD，原来的压力、温度就变成压差、温差。
仪表功能标志的后继字母后面也可附加一个或两个修饰字母，以对读出功能进行修饰。
如功能标志PAH中，后继字母A后面加H，它限制读出功能A的报警为高报警。
功能标志的字母编组的字母数，一般不超过4个。
为了减少字母编组的字母数，对于一台仪表同时用于指示和记录同一被测变量时，可以省略I(指示)。
仪表功能标志的所有字母均应大写。
1.3仪表回路编号回路编号可以用工序加仪表顺序号组成，也可以用其他规定的方法进行编号。
FIC-116 1—工序号，16—顺序号也可无工序号，如FSHL-2仪表位号按不同的被测变量分类，同一装置(或工序)同类被测变量的仪表位号中的顺序号应是连续的，顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。
如果同一仪表回路中有两个以上功能相同的仪表，可以用仪表位号附加尾缀字母(尾缀字母应大写)的方法以示区别。
如TV-110A和TV-110B表示同一回路中有两台控制阀。
当不同工序的多个检测元件共用一台显示仪表时，显示仪表的位号不表示工序号，只编顺序号;检测元件的位号是在共用显示仪表后面加后缀。
SHT3018-2003_石油化工安全仪表设计规范-中石化标准[1]
![SHT3018-2003_石油化工安全仪表设计规范-中石化标准[1]](https://img.taocdn.com/s3/m/10c5b454326c1eb91a37f111f18583d049640f9d.png)
石油化工安全仪表系统设计规范(SH/T 3018-2003)目录1 范围 (3)1.1 本规范适用于新建、改扩建石油化工装置（或工厂）安全仪表系统的工程设计，储运系统、公用工程及辅助设施等工程设计可参照执行。
----------------------------------------------------------------------------------------------31.2 安全仪表系统的工程设计必须满足石油化工装置（或工厂）安全度等级的要求---------------------------------31.3 相关标准如下： ------------------------------------------------------------------------------------------------------------31.4 执行本标准时，尚应符合国家现行有关强制性标准规范的要求。
--------------------------------------------------32 术语和定义 (3)2.1 危险故障dangerous failure ------------------------------------------------------------------------------------------------32.2 安全故障safe failure -------------------------------------------------------------------------------------------------------32.3 安全仪表系统safety instrumented system（SIS）----------------------------------------------------------------------32.4 安全度等级safety integrity level（SIL）--------------------------------------------------------------------------------32.5 最终执行元件final element -----------------------------------------------------------------------------------------------32.6 逻辑运算器logic solver----------------------------------------------------------------------------------------------------42.7 可编程电子系统programmable electronic system（PES） ------------------------------------------------------------42.8 过程控制系统process control system （PCS） ------------------------------------------------------------------------42.9 冗余redundancy ------------------------------------------------------------------------------------------------------------42.10 容错fault tolerant ---------------------------------------------------------------------------------------------------------42.11 表决voting-----------------------------------------------------------------------------------------------------------------42.12 故障安全fail to safe ------------------------------------------------------------------------------------------------------42.13 显性故障overt fault-------------------------------------------------------------------------------------------------------42.14 隐性故障covert fault -----------------------------------------------------------------------------------------------------42.15 平均故障间隔时间mean time between failures（MTBF）-----------------------------------------------------------42.16 平均修复时间mean time to repair（MTTR） -------------------------------------------------------------------------42.17 平均失效时间mean time to failure（MTTF）-------------------------------------------------------------------------42.18 可用性availability（A）-------------------------------------------------------------------------------------------------42.19 可靠性reliability（R）---------------------------------------------------------------------------------------------------52.20 传感器sensor --------------------------------------------------------------------------------------------------------------53 基本原则 (5)3.1 安全仪表系统独立于过程控制系统，独立完成安全保护功能 -------------------------------------------------------53.2 当过程达到预定条件时，安全仪表系统动作，使被控制过程转入安全状态 --------------------------------------53.3 根据以下要求确定安全仪表系统的功能：对过程危险性及可操作性分析：人员、过程、设备及环境保护：安全度等级。
化工仪表安装设计规范
化工仪表安装设计规范化工仪表的安装应符合《石油化工仪表安装设计规范》（SH/T3104）的要求，相关规定如下。
一、安装位置（1）现场仪表的安装位置应便于接近、观察、维修及操作；在需要时，应设置专用的平台、梯子。
（2）现场仪表的防护等级和防爆等级应满足安装位置处的防护和防爆要求。
（3）现场仪表应避免安装在以下位置。
01、高温、腐蚀、浸泡的位置。
02、强烈振动的位置。
03、有较强的电磁干扰的位置。
04、阳光曝晒的位置，尤其在环境温度较高的地区。
05、易受雷击的位置，尤其在强雷区、多雷区。
06、专用通道，如消防通道、人行通道、检修通道等。
二、过程连接（1）仪表过程连接处的材质不应低于过程连接处的工艺管道或设备的材质。
（2）仪表过程连接处的压力等级不应低于过程连接处的工艺管道或设备的压力等级。
（3）除另有规定外，有毒、可燃介质测量仪表过程连接法兰的最低公称压力应符合以下规定。
01、SHA级管道，最低公称压力不宜低于PN50。
02、SHB、SHC级管道，最低公称压力不宜低于PN20。
（4）除另有规定外，仪表过程连接处的法兰的垫片与紧固件应满足过程介质温度、防腐的要求并符合以下规定。
01、公称压力低于等于PN50的法兰，宜采用聚四氟乙烯包覆式垫片或缠绕式垫片厂。
02、公称压力大于等于PN110的法兰，宜采用金属环垫，材质应满足介质的防腐要求及法兰的硬度要求。
03、剧毒、可燃性介质，温度高、温差大、机械振动以及压力脉动的管道宜采用缠绕式垫片。
（5）测量有毒介质的仪表不得采用螺纹过程接口。
（6）仪表过程连接的位置宜方便安装与检修；当必要时，应设置专用的操作平台、梯子。
（7）用于安全保护功能测量的一次取源阀应独立设置。
三、导压管（1）导压管的材质和压力等级不应低于过程连接处的管道或设备材质和压力等级。
（2）导压管应尽量短，Pipe导压管的长度不宜超过15m，Tube导压管的长度不宜超过12m。
（3）在操作条件以及当地极端环境温度下，在测量介质出现结冻、冷凝、凝固，结晶或汽化情况下，导压管应采取伴热或绝热措施。
自控专业标准规范：化工自动化仪表选型设计规范
自控专业标准规范：化工自动化仪表选型设计规范
化工自动化仪表的选型应符合《石油化工自动化仪表选型设计规范》（SH/T3005）的相关要求，其一般规定如下。
（1）仪表选型应根据工艺要求的操作条件、设计条件、精确度等级、工艺介质特性、检测点环境、配管材料等级规定及安全环保要求等因素确定，并满足工程项目对仪表选型的总体技术水平要求。
仪表选型应安全可靠、技术先进、经济合理。
（2）仪表选型在性能要求上应根据测量用途、测量范围、范围度、精确度、灵敏度、分辨率、重复性、线性度、可调比、死区、永久压损、输出信号特性、响应时间、控制系统要求、安全系统要求、防火要求、环保要求、节能要求、可靠性及经济性等因素来综合考虑。
（3）设计选用的仪表应为经国家授权机构批准并取得制造许可证的合格产品，不得选用未经工业鉴定的研制仪表，除特殊要求外，仪表宜选用供货商的标准系列产品。
（4）特殊测量仪表应按相关标准或制造厂要求选型。
（5）在爆炸危险场所安装的电子式仪表应根据防爆危险区划分选用本安型、隔爆型或无火花限能型等防爆型仪表，防爆设计应执行GB3836.1及其系列标准。
（6）严禁选用石棉、汞等环保法规禁用的材料作为仪表的零部件及填充材料。
（7）仪表的承受压力部件不得采用低熔点的材质，如铅、锌、铝及其合金；含有乙炔场合的仪表材质不应含铜及铜合金。
石油化工自动化仪表选型设计规范
石油化工自动化仪表选型设计规范
石油化工自动化仪表选型设计规范是指在石油化工生产过程中，根据工艺要求和安全要求，选择合适的自动化仪表设备，并进行设计和安装的规范。
1. 设计依据：根据石油化工生产工艺流程和安全要求，确定自动化仪表的种类和数量。
2. 测量范围：根据工艺要求，确定自动化仪表的测量范围，包括温度、压力、流量、液位等参数。
3. 精度要求：根据工艺要求，确定自动化仪表的精度要求，包括测量精度和控制精度。
4. 安全要求：根据石油化工生产过程中的安全要求，选择符合相关标准和规范的自动化仪表设备，确保设备的安全性能。
5. 可靠性要求：选择具有良好可靠性的自动化仪表设备，能够在恶劣的工作环境下正常运行，并能够长期稳定工作。
6. 通信接口：根据系统要求，选择具有合适的通信接口的自动化仪表设备，能够与其他设备进行数据交换和远程监控。
7. 维护和保养：选择易于维护和保养的自动化仪表设备，能够方便地进行维修和更换。
8. 校准和验证：选择具有良好校准和验证能力的自动化仪表设备，能够准确测量和控制工艺参数。
9. 技术支持：选择具有良好技术支持和售后服务的自动化仪表供应商，能够及时解决设备故障和问题。
10. 成本考虑：在满足以上要求的前提下，选择价格合理的自动化仪表设备，以降低生产成本。
总之，石油化工自动化仪表选型设计规范是为了确保自动化仪表设备能够满足工艺要求和安全要求，提高生产效率和产品质量。
化工仪表设计要求规范
化工仪表设计规范发布时间：11-05-31 来源：点击量：15720 字段选择：大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定，主要内容如下：仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表3.1.2功能标志的首位字母选择应与被测变量或引发变量相应，可以不与被处理的变量相符。
如为调节流量的调节阀，用在液位系统中的功能标志是LV，而不是FV。
仪表功能标志的首位字母后面可以附加一个修饰字母，这时原来的被测变量就变成一个新变量。
如在首位字母P、T后面加D，变成PD、TD，原来的压力、温度就变成压差、温差。
仪表功能标志的后继字母后面也可附加一个或两个修饰字母，以对读出功能进行修饰。
如功能标志PAH中，后继字母A后面加H，它限制读出功能A的报警为高报警。
功能标志的字母编组的字母数，一般不超过4个。
为了减少字母编组的字母数，对于一台仪表同时用于指示和记录同一被测变量时，可以省略I(指示)。
仪表功能标志的所有字母均应大写。
1.3仪表回路编号回路编号可以用工序加仪表顺序号组成，也可以用其他规定的方法进行编号。
FIC-116 1—工序号，16—顺序号也可无工序号，如FSHL-2仪表位号按不同的被测变量分类，同一装置(或工序)同类被测变量的仪表位号中的顺序号应是连续的，顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。
如果同一仪表回路中有两个以上功能相同的仪表，可以用仪表位号附加尾缀字母(尾缀字母应大写)的方法以示区别。
如TV-110A和TV-110B表示同一回路中有两台控制阀。
当不同工序的多个检测元件共用一台显示仪表时，显示仪表的位号不表示工序号，只编顺序号;检测元件的位号是在共用显示仪表后面加后缀。
化工仪表盘设置规范
化工仪表盘设置规范1. 引言化工仪表盘是化工厂中重要的设备，在生产过程中起到监测和控制的作用。
合理设置仪表盘可以确保生产过程的安全稳定运行，提高工作效率。
本文将介绍化工仪表盘设置的规范要求，以及常见的注意事项和设计原则。
2. 仪表盘设置规范要求2.1 仪表盘布局合理的仪表盘布局能够提高操作员的工作效率和准确性。
通常，应按照以下原则进行设置：•重要参数放置在上部或左侧，便于操作员迅速获取关键信息；•相关参数应该归类放置，便于操作员对相关参数的分析和判断；•仪表应按照操作顺序进行布局，方便操作员逐步执行任务。
2.2 仪表盘指针和刻度•指针和刻度的颜色应与仪表盘背景形成对比，确保易于读取；•指针的设计应符合人眼对视觉信息的感知特点，以便更直观地传递参数变化；•刻度的密度和范围应适中，避免过于密集或过于稀疏；•刻度线上标注数值，以方便读取仪表数值。
2.3 仪表盘单位和范围•仪表盘上的参数数值应采用国际通用单位，避免使用过于复杂的单位或局部约定单位；•参数范围应根据具体生产过程进行设定，确保能够容纳正常操作范围内的参数变化；•超出正常范围的参数变化需要有特殊警示标识，便于操作员发现和采取相应措施。
2.4 仪表盘警示与报警•仪表盘应设置适当的警示界限，超出该界限的参数变化应引起操作员的警惕；•警示设计应明确、直观，便于操作员识别和判断；•仪表盘应配备声音或其他报警装置，及时提醒操作员有异常发生。
3. 注意事项在进行化工仪表盘设置时，还需注意以下事项：3.1 定期检查和维护化工仪表盘需要定期检查和维护，以确保其正常运行和准确性。
检查和维护内容包括：•清洁仪表盘表面；•校准指针和刻度；•检修报警装置；•检查仪表线路等。
3.2 操作员培训操作员需要接受专业培训，熟悉仪表盘的使用和操作。
培训内容应包括：•仪表盘参数的含义和范围；•仪表盘的警示和报警设计；•仪表盘的维护和检修方法。
3.3 良好的环境条件仪表盘的正常运行需要良好的环境条件，包括温度、湿度、照明等。
石化行业仪表安装设计规范
石化行业仪表安装设计规范石油化工中仪表具有监测，预警及指示等功能，安装不当不仅会影响整个工程的正常运行，严重时会发生化工事故，威胁化工人生命安全。
一、一般规定（一）现场仪表的安装位置应满足以下要求：1、易于接近、观察及操作，必要时设置专用的操作平台和梯子。
2、避开高温、强烈振动的场所。
3、避开静电干扰和电磁干扰，当无法避开时，应采取适当的抗静电干扰、电磁干扰的措施。
4、具有适应现场环境的防护措施。
5、非防水仪表设在室外时，应安装于仪表保护箱内。
6、非防爆仪表用于爆炸危险场所时，应安装于正压式仪表柜内或采取其它防爆措施，并符合有关防爆规范要求。
（二）仪表与工艺过程的连接应满足以下要求：1、工艺管道上或设备上的仪表连接头（管嘴）、法兰及仪表引压管道的材质和压力等级不应低于工艺管道或设备上连接件的材质和压力等级。
2、除设计另有规定外，仪表测量用介质引压管道的连接法兰最低公称压力，应符合下列规定：a）A级管道法兰的公称压力，不宜低于5.OMPa;b）B、C级管道法兰的公称压力，不宜低于2.OMPa;3、设计压力不大于0.6MPa的蒸汽、空气和水管道，其法兰的公称压力，不宜低4、除设计另有规定外，法兰密封用垫片应符合下列规定：a）一般公称压力低于5.OMPa的法兰可采用石棉橡胶板垫片或聚四氟乙烯包覆垫片；b）剧毒，可燃介质或温度高、温差大、受机械振动或压力脉动的管道宜采用缠绕式垫片；c）高温、高压管道宜采用金属环垫，其材质应满足介质防腐要求及法兰硬度要求。
5、仪表连接头（管嘴）的长度应根据工艺管道或设备的隔热层厚度确定。
6、仪表连接头（管嘴）的位置应便于切断阀或测量元件安装和检修，必要时应设置专用的操作平台或梯子。
（三）静压式测量仪表引压管道应满足以下要求：1、导压管宜采用①14x2,中18x3的不锈钢管道或碳钢管道，也可采用其他管道。
2、导压管的连接可采用承插焊方式、对焊方式或卡套方式连接，也可采用其他连接方式：根部取源阀应采用焊接方式。
化工仪表供电设计规范
化工仪表供电设计规范化工仪表的供电在化工装置中极其重要，其供电设计应符合《石油化工仪表供电设计规范》（SH/T3082）的要求，相关规定如下。
一、仪表电源的配置1、对电源的一般要求（1）仪表电源容量，应按仪表及控制系统的用电量总和的1.2~1.5倍确定。
（2）为了降低UPS的容量，某些项目的仪表电源可按不同要求分别采用不间断电源和普通电源。
（3）当两种电源同时采用时，不能将两种电源并联运行。
2、普通电源（1）下列几种情况下，仪表电源可采用普通电源。
01、无高温高压、无爆炸危险的小生产装置及公用工程系统。
02、采用气动仪表且未设置安全仪表系统的生产装置。
03、一般的分析监视系统。
（2）供给仪表的普通电源应是供给生产装置或单元的同等电源。
（3）仪表电源采用普通电源时，电气供电可采用单回路或双回路。
3、不间断电源（1）下列几种情况下，仪表电源宜采用不间断电源。
01、大、中型石化生产装置、重要公用工程系统及辅助生产装置。
02、高温高压、有爆炸危险的生产装置。
03、设置较多、较复杂信号联锁系统的生产装置。
04、采用DCS、PLC、SIS等的生产装置。
05、石化装置中连续生产过程的控制仪表系统、重要公用显示仪表。
06、重要的在线分析仪表（如：参与控制、安全联锁）。
07、大型压缩机、泵的监控系统。
（2）仪表电源采用的不间断电源装置应为静止型。
二、仪表供电系统设计1、供电系统设计原则（1）供电系统设计应根据生产装置要求制定合理、安全可靠的供电设计方案。
（2）供电系统设计应满足下列要求。
01、仪表及控制系统的供电，应按电源种类（普通电源或交流不间断电源和直流不间断电源）分别独立配电，不得混用配电柜（箱）或开关箱。
02、仪表电源系统应按电气专业的标准、规范设置保护措施和接地。
（3）安全仪表系统的供电应满足下列要求。
01、重要安全仪表系统的电源单元，应考虑冗余措施。
02、电磁阀电源电压宜采用24V（特殊需要时可用48V）直流电或220V交流电，且应考虑以下要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工仪表设计规范发布时间：11-05-31 来源：点击量：15720 字段选择：大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定，主要内容如下：仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表3.1.2功能标志的首位字母选择应与被测变量或引发变量相应，可以不与被处理的变量相符。
如为调节流量的调节阀，用在液位系统中的功能标志是LV，而不是FV。
仪表功能标志的首位字母后面可以附加一个修饰字母，这时原来的被测变量就变成一个新变量。
如在首位字母P、T后面加D，变成PD、TD，原来的压力、温度就变成压差、温差。
仪表功能标志的后继字母后面也可附加一个或两个修饰字母，以对读出功能进行修饰。
如功能标志PAH中，后继字母A后面加H，它限制读出功能A的报警为高报警。
功能标志的字母编组的字母数，一般不超过4个。
为了减少字母编组的字母数，对于一台仪表同时用于指示和记录同一被测变量时，可以省略I(指示)。
仪表功能标志的所有字母均应大写。
1.3仪表回路编号回路编号可以用工序加仪表顺序号组成，也可以用其他规定的方法进行编号。
FIC-116 1—工序号，16—顺序号也可无工序号，如FSHL-2仪表位号按不同的被测变量分类，同一装置(或工序)同类被测变量的仪表位号中的顺序号应是连续的，顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。
如果同一仪表回路中有两个以上功能相同的仪表，可以用仪表位号附加尾缀字母(尾缀字母应大写)的方法以示区别。
如TV-110A和TV-110B表示同一回路中有两台控制阀。
当不同工序的多个检测元件共用一台显示仪表时，显示仪表的位号不表示工序号，只编顺序号;检测元件的位号是在共用显示仪表后面加后缀。
如多点温度指示仪的位号为TI-1，其检测元件的位号为TI-1-1、TI-1-2。
等。
当一台仪表由两个或多个回路共用时，各回路的仪表位号都应标注。
如一台双笔记录仪要记录流量FR-121和压力PR-131时，仪表位号为FR-121/PR-131。
l在自控专业表格类的设计文件中，编写仪表位号的要求是，一般情况下功能标志后继字母不再附加修饰字母，如带上、下限报警(联锁)的指示、控制系统的位号，只编写PIA-110、TIS-111，不需将报警联锁的修饰字母H、L编写出来。
1.4仪表的图形符号单台常规仪表：DCS系统：PLC系统：1.5PID图中仪表的各种连线规定细实线作为仪表连线的场合:1) 工艺参数测量点与检测装置或仪表的连接线2) 仪表与仪表能源的连接线就地仪表与控制仪表(包括DCS)的连接线、控制室仪表之间的连接线、DCS 内部系统连接线或数据连接线1.6 流量测量仪表的图形符号节流装置+差压仪表非差压型流量测量仪表1.7 执行器图形符号执行机构控制阀体及风门注：执行机构能源中断时控制阀位置的图形符号l 自力式控制阀l 仪表辅助设施1.8 图形符号应用实例第二章自动化仪表选型设计规定2.1 温度仪表2.1.1总则1)单位及刻度温度仪表的刻度单位应选用摄氏度(℃)刻度及测量范围的选用，在一般情况下应与定型产品的标准系列相符2)检测元件插入长度插入长度的选择应以检测元件插至被测介质温度变化灵敏具有代表性的位置为原则在烟道、炉膛及绝热材料设备上安装时，应按实际需要选用;一般情况下，为了便于互换，可选择深入内部250mm长度。
3)检测元件保护套管检测元件的保护套材质不低于设备或管道材质。
如定型产品保护套太薄或不耐腐蚀，另加保护套管。
对于中、低压介质宜选用钢管直形保护套管。
对于高压介质或测温元件取出时不必停车的场合，应选用整体钻孔直形或锥形保护套管。
对于流体介质流速较高或要求保护套管高强度的场合，应选用整体钻孔锥形保护套管。
4)用于可燃气体、蒸汽及可燃性粉尘等爆炸危险场所的就地带电接点的温度仪表、温度开关、温度检测元件和变送器等，应根据所确定的危险场所类别以及被测介质的危险程度，选择合适的防爆结构形式或采取其他的防爆措施。
5)用于腐蚀性气体及有害粉尘等场所的温度仪表，应根据使用环境条件，选择合适的外壳防护等级。
2.1.2就地温度仪表1)精度一般工业用温度计：1.5级或1级精密测量用温度计：0.5级或0.25级2)测量范围最高测量值不大于仪表测量范围上限值的90%，正常测量值在仪表测量范围上限值的1/2左右。
压力式温度计测量值应在仪表测量范围上限值的1/2～3/4之间。
3)双金属温度计《石油化工自动控制设计手册》P.494)压力式温度计适用于-80℃以下低温、无法近距离观测、有振动及精度要求不高的就地或就地盘显示。
5)玻璃温度计仅用于测量精确度较高、振动较小、无机械损伤、观察方便的特殊场合。
不得使用水银温度计。
6)温度开关适用于温度测量需要接点信号输出的场合。
