箱式变压器安装要求(最新版)

箱式变压器安装距离标准(一)

箱式变压器安装距离标准(一)
箱式变压器安装距离标准
1. 引言
•箱式变压器作为电力系统中常用的设备之一，安装距离的合理确定显得尤为重要。

•本文将介绍箱式变压器安装距离的相关标准及注意事项。

2. 安装距离标准的重要性
•箱式变压器的安装距离直接影响其正常运行和安全性。

•合理的安装距离有助于避免过热、电磁干扰和其他问题的发生。

3. 安装距离的标准
1.变压器的周围区域应保持通风良好，禁止有易燃和易爆物品存在。

2.变压器距离建筑物、其他设备和障碍物应满足以下要求：
–单一侧（三侧）通道：宽度不小于变压器侧面线心距的倍。

–双侧通道：宽度不小于变压器侧面线心距的2倍。

3.安装变压器的地基应稳固，排水良好。

4.变压器的安装距离应遵守国家相关标准或规范。

4. 注意事项
•箱式变压器的安装需由专业人员进行，并按照相关规范进行操作。

•安装过程中应注意操作规程，确保安全。

5. 总结
•箱式变压器安装距离标准的遵守对于保证设备正常运行和人身安全具有重要意义。

•所有安装操作应符合规范，确保变压器的性能和寿命。

变压器箱式变电所安装技术要求

变压器箱式变电所安装技术要求一、设备及材料要求1.附件、备件的型号、规格应与变压器、箱式变电所相配套。

2.变压器、箱式变电所应有铭牌，铭牌上应有制造厂名、额定容量、一/二次额定电压、电流、阻抗电压及接线组别等技术数据。

3.变压器、箱式变电所本体外观应表面涂层完整，无损伤及变形；绝缘件及环氧树脂铸件应无缺损、裂纹等缺陷；附件、备件应齐全，无丢失及损坏。

4.变压器油箱封闭应良好，无漏油、渗油现象，油标处油面应正常。

5.变压器、箱式变电所安装前的保管期限应符合产品技术文件要求，产品技术文件无要求时不应超过1年。

二、工序控制要求1.变压器、箱式变电所安装前的施工现场作业条件应符合下列要求：1）室内顶棚、墙体无渗漏水现象，其装饰面已完成；2）地面找平层已施工完成，设备基础验收合格；3）变压器进线、出线预留孔及相关预埋件等经隐蔽验收检查合格；4）系统接地点预留方式已按设计要求预留正确且接地电阻测量值应符合设计要求。

2.变压器、箱式变电所安装完成通电前，其相关的交接试验和低压馈线绝缘电阻测量值应合格。

3.变压器、箱式变电所试运行合格后交付前，应将室内门窗关好并上锁；室外安装箱式变电所应锁好门锁并做好防护防盗措施。

4.3 施工技术要求1.变压器、箱式变电所的搬运、吊装应由起重工作业，电工配合。

2. 变压器、箱式变电所吊装时，索具必须检查合格，并将钢丝绳系在专供起吊整体的吊耳上。

3. 搬运时，变压器、箱式变电所不应受到冲击或严重震动，并保护瓷件完整；利用机械牵引时，牵引的着力点应在变压器、箱式变电所重心以下，以防止设备倾覆；搬运过程中，倾斜角不得超过15°，以防止设备内部结构变形。

4.变压器、箱式变电所到达施工现场后，其底部应垫高、垫平；置于室外暂放时，尚应采取可靠的防雨、防潮措施。

5. 充干燥气体的变压器、箱式变电所，其油箱内压力应保持在0.01MPa~0.03MPa。

6.基础的轨道应水平，轨距与轮距应配合；装有气体继电器的变压器，应使其顶盖沿气体继电器气流方向有1%～1.5%的升高坡度（制造厂要求不需安装坡度者除外）。

箱式变压器的施工安装规范

箱式变压器的施工安装规范箱式变压器的施工安装规范1、施工应具备的条件(1) 图纸会审和根据厂家资料编制详细的作业指导书并审批完。

(2) 安装箱式变压器有关的建筑工程质量，符合国家现行的建筑工程施工及验收。

(3) 预埋件及电缆预埋管等位置符合设计要求，预埋件牢固。

2、施工准备2.1 变压器基础检查(1) 会同业主及监理对变压器基础的建筑施工质量进行检查，并填写记录单，由各方签字确认，对发现的问题及时上报，及时处理。

(2) 认真核对变压器基础横、纵轴线尺寸及预埋管位置，并与图纸所给尺寸核对，无误后方可进行下一步工作。

2.2 变压器开箱检查(1) 变压器到货后开箱检查时，应会同业主、监理及厂家的有关人员一同检查。

(2) 在卸车前测量和记录冲击记录器的冲击值，这个数值应小于3G。

(3) 检查变压器外观无损伤，漆面完好，并记录。

(4) 检查变压器内部各器件无移位、污染等情况。

3、变压器安装就位(1) 将变压器槽钢基础安装在预埋件上，注意找平、找正，槽钢基础与埋件焊接牢固，焊接部位打掉药皮后涂刷防腐油漆。

(2) 在风机吊装完后，吊装变压器直接就位于基础上，利用千斤顶进行找平、找正。

(3) 按厂家规定的固定方式（螺接或焊接）进行变压器与基础之间的连接。

(4) 若为分体到货，在变压器安装找正后，进行外壳的安装。

(5) 悬挂标志牌，清扫变压器箱体内部。

(6) 在下一道工序前要作好成品保护工作。

4、箱变至风机之间电缆线路风力发电机至箱变之间电缆线路采用地埋式电缆沟敷设，每台风机至箱变之间敷设1 根YJY23-(3×240)，0.6/1kV和1 根YJY23-(4×240)，0.6/1kV型交联聚乙烯绝缘铠装电力电缆。

电缆头接地：40mm2铜胶线1500m(包括电缆中间接头)。

工程量清单如下：(1) YJY23-3×240 26/35kV 240mm2电缆16km；(2) YJY23-3×95 26/35kV 95mm2电缆14km；(3) YJY23-3×50 26/35kV 50mm2电缆5km；(4) 35kV电缆终端3套(YJY23-3×240 26/35kV)；(5) 35kV电缆终端58套(YJY23-3×50 26/35kV)；(6) 35kV电缆中间接头（根据电缆供货长度确定数量）；(7) YJY23-(3×240)，0.6/1kV 2100m；(8) YJY23-(4×240)，0.6/1kV 2100m；1kV 电缆鼻子232套。

变压器、箱式变电站安装施工工艺

变压器、箱式变电站安装施工工艺3.1 材料要求3.1.1 变压器、箱式变电站应符合下列规定：1 变压器、箱式变电站出厂试验记录及随带技术文件应齐全；2 铭牌标注的规格、型号、容量、一次二次额定电压、电流、阻抗及接线组别等技术参数应清晰；3 带有防护罩的干式变压器，变压器与防护罩的间距应符合技术标准的规定；4 设有通风口的箱式变电站，通风口防护网完好，内外涂层完整、无损伤。

3.1.2 辅材应符合下列规定：1 各种型钢应无明显锈蚀；2 除地脚螺栓及防震装置螺栓外，螺栓等紧固件均应采用热浸镀锌螺栓，平垫圈和弹簧垫圈应齐全。

3.2 主要机具3.2.1 搬运机具应包括汽车吊、卷扬机、吊链、钢丝绳、钢管。

3.2.2 安装机具应包括台钻、砂轮机、台式虎钳、液压升降机、套丝机、电气焊机具；电钻、电锤、液压钳、扳手等工具。

3.2.3 测量工具应包括钢卷尺、钢板尺、水平仪、测距仪、塞尺、线坠等器具。

3.2.4 测量仪表应包括接地电阻测试仪、不同电压等级的绝缘电阻测试仪、钳形电流表、万用表、电桥、温度计及交接试验仪器。

3.2.5 高低压验电器、高低压接地线等安全工具。

3.3 作业条件3.3.1 设计图纸及技术资料应齐全完整、核对无误。

3.3.3 安装位置通道应畅通，场地应整洁、无杂物。

3.3.4 施工安装机具应检查合格，专用工具应试验合格。

3.3.5 变配电室应符合下列规定：1 变压器、箱式变电站基础应验收合格；2 基础的电线电缆导管，进、出线预留孔及预留相关构件、设备的位置、方向、间距等应验收合格；3 电缆沟、夹层，屋顶涂料、墙体装饰面、室内地面、门窗等应施工完毕；4 变配电室内不应有其他无关的管道通过；5 室内应清洁，无渗、漏水现象。

3.4施工工艺3.4.1变压器安装工艺流程应符合图3.4.1的规定：设备点件检查→→变压器二次搬运→→变压器稳装→→附件安装→→→→变压器检查及交接试验→→送电前检查→→送电运行验收图3.4.1 变压器安装工艺流程3.4.2 设备点件检查应符合下列规定：1 变压器本体及外观检查应无损伤、变形、油漆脱落等现象；2 应按施工图纸、设备技术文件及设备清单，检查变压器规格型号；应对变压器附件、备件进行点件检查，确认附件、备件齐全，无损坏；3 绝缘瓷件及环氧树脂铸件应无损伤、裂纹等缺陷；连接点应牢固；4 设备点件检查后，应由安装单位、监理单位、供货单位代表共同签认后，将记录存档；5 箱式变电站通风口网及内外涂层应完好、无损伤。

箱式变压器安装要求

箱式变压器安装要求箱式变压器是一种常见的变压器设备，广泛应用于电力系统、工业领域、建筑施工等场所。

箱式变压器的安装要求十分重要，关系到设备的正常运行和使用安全。

以下是箱式变压器安装的一般要求，供参考。

一、选址与基础1. 选址要遵循地形平整、通风良好、远离有害气体或易燃易爆物质的原则。

2. 箱式变压器的基础要求坚固并能承受其重量，基础的尺寸和深度要符合设备的要求，以保证设备的稳定性。

3. 基础的施工应符合相关标准和规范，注意防止土壤沉降、冲刷等现象。

二、通风与散热1. 箱式变压器应设有良好的通风和散热装置，确保设备在正常工作时能够保持适宜的温度。

2. 变压器箱体两侧和顶部应设有通风口，通风口周围要保持相对的通风空间，以确保空气流通。

3. 通风口和散热器应定期清扫，防止灰尘积聚影响散热效果。

三、电气安装1. 箱式变压器的电气安装必须符合国家相关的电气安装标准，遵循安全、可靠和合理利用电能的原则。

2. 变压器内部的电缆和连接线要安装牢固，避免线路松动或短路等情况。

3. 变压器的接地要符合相关要求，即可靠接地，确保安全使用。

四、绝缘与绝缘配合1. 箱式变压器的绝缘材料和绝缘配合要符合相关标准，确保设备正常工作和安全使用。

2. 变压器的绝缘材料要定期检查，防止老化、破损等情况，及时更换。

五、防雷与接地1. 箱式变压器应设置可靠的防雷装置，确保在雷电天气时设备不受影响。

2. 变压器的接地要符合相关标准，可靠接地，保证设备的安全运行。

六、防护与安全1. 箱式变压器周围应设置防护栏杆或隔离器具，防止他人误入操作区域。

2. 当箱式变压器设备高于一定高度时，应安装防风吊装装置，以保证设备在强风天气中的稳固。

七、检查与维护1. 箱式变压器设备要定期进行检查，包括电气连接、绝缘良好、散热良好、通风畅通等方面，及时发现和处理问题。

2. 设备维护应按照设备说明书和维护手册进行，定期更换润滑油、清洗设备、紧固螺丝等。

八、安全标识1. 箱式变压器应设置相关安全标识牌，包括高压警示、接地标识、作业注意事项等，以提醒操作人员注意安全。

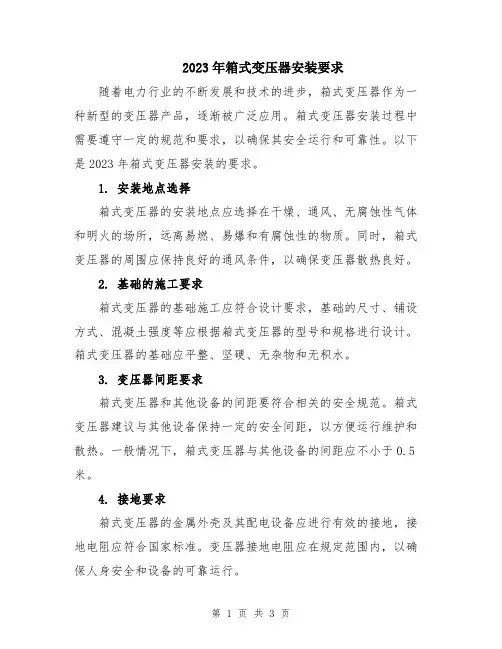

2023年箱式变压器安装要求

2023年箱式变压器安装要求随着电力行业的不断发展和技术的进步，箱式变压器作为一种新型的变压器产品，逐渐被广泛应用。

箱式变压器安装过程中需要遵守一定的规范和要求，以确保其安全运行和可靠性。

以下是2023年箱式变压器安装的要求。

1. 安装地点选择箱式变压器的安装地点应选择在干燥、通风、无腐蚀性气体和明火的场所，远离易燃、易爆和有腐蚀性的物质。

同时，箱式变压器的周围应保持良好的通风条件，以确保变压器散热良好。

2. 基础的施工要求箱式变压器的基础施工应符合设计要求，基础的尺寸、铺设方式、混凝土强度等应根据箱式变压器的型号和规格进行设计。

箱式变压器的基础应平整、坚硬、无杂物和无积水。

3. 变压器间距要求箱式变压器和其他设备的间距要符合相关的安全规范。

箱式变压器建议与其他设备保持一定的安全间距，以方便运行维护和散热。

一般情况下，箱式变压器与其他设备的间距应不小于0.5米。

4. 接地要求箱式变压器的金属外壳及其配电设备应进行有效的接地，接地电阻应符合国家标准。

变压器接地电阻应在规定范围内，以确保人身安全和设备的可靠运行。

5. 进线和出线电缆安装箱式变压器的进线和出线电缆应经过专业的电气设计，电缆的规格和选用应符合设计要求和标准。

进线和出线电缆应采用合适的接线方式，接头应牢固可靠，电缆的弯曲半径应符合标准要求。

6. 过电压保护和接地保护装置箱式变压器应配备过电压保护装置和接地保护装置，以确保变压器在发生过电压或接地故障时可以及时保护和切断电源。

这些保护装置应安装在合适的位置，易于操作和维护。

7. 安全标识箱式变压器及其周围设备应设置合适的安全标识，包括警示标志、操作指示标志、警戒线等。

这些标识应醒目、易于识别，以提醒人员注意安全，并指导正确操作。

8. 消防设施箱式变压器安装地点应配置必要的消防设施，包括灭火器、消防栓等。

箱式变压器的周围应保持通道畅通，以便消防车辆和人员的进出。

9. 定期检测和维护箱式变压器的安装完成后，应进行定期的检测和维护工作，包括检查电缆接头、维护接地装置、清洁箱体的灰尘等。

(完整版)箱变技术要求

陕西省地方电力集团有限公司留坝县紫柏路电网入地工程10kV户外箱变招标文件（技术部分）2012年1月货物需求一览表1. 总则1.1 本技术规范仅限用于留坝县紫柏路电网入地工程户外箱式变的招标技术要求。

它包括本体及其驱动装置，柜内设备的结构、性能、安装和试验等方面的技术要求。

容量为315kVA和400kVA详见系统一次图。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合相关最新版本标准和本技术规范的产品。

本规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。

1.3 如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的产品完全满足本技术规范书的要求。

1.4供方必须具有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

1.5 供方应提供高质量的产品，并经过同类工程三年以上运行经验。

1.6 本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。

1.7 本技术规范书中涉及有关商务方面的内容，如与招标文件中《商务部分》有矛盾时，以《商务部分》为准。

1.8 本技术规范书未尽事宜，由需方和供方双方协商确定。

2. 引用标准（应符合下列标准的最新版本）：DL/T537 6 ~35kV 箱式变订货技术条件GB311.1~311.6 高压输变电设备的绝缘配合，高电压试验技术GB11022 高压开关设备通用技术条件GB1985交流高压隔离开关和接地开关GB 39063~35kV 交流金属封闭开关设备交流高压电器在长期工作时的发热GB 763高压开关设备在常温下的机械试验GB3309交流高压电器动、热稳定试验方法GB2706GB38043~63kV 交流高压负荷开关GB1094.1~1904.5 电力变压器GB7251低压成套开关设备低压成套开关设备基本试验方法GB 9466外壳防护等级的分类GB4208户内交流高压开关柜订货技术条件DL 404DL 447电能计量柜DL/T 539 户内交流高压开关柜和元部件凝露及污秽试验条件SD 318高压开关柜闭锁装置技术条件电力设备接地设计规程SDJ 8GB包装储运标志JB/DQ 2080 高压开关设备防雨试验方法3. 使用环境条件3.1 户外3.2 海拔高度：1600m 以下3.3 气象：最高日平均气温+40 C最低日平均气温-20 C日平均湿度：W 95%月平均湿度：w 90%3.4 抗震能力：地震设防烈度：7 级设计基本地震加速度：不大于0.1g4. 额定参数4.1 额定电压：高压侧额定电压10kV高压侧最高电压:12kV低压侧额定电压:0.4kV合闸、分闸机构和辅助回路电源工作电压：交流4.2 变压器型号：全密封配电变压器型号分别为S11-M-400/10。

箱式变压器安装方案

800KVA箱式变压器安装方案一、概述考虑节约工程费用和方便施工，拟采用就近供配电源方式。

计划将烟囱区域原800KVA箱式变压器移至组合场区域二期供电2#高压线路7号杆位置，以满足烟囱、组合场、输煤系统的就近接入380V电源的供电需要。

原则上保证作业区供电可靠，用电安全，投入经济，接线简单。

二、施工电源电气接线图附电气连接图三、安装环境新安装位置位于组合场西侧，二期施工高压2#线路7#电杆位置。

场地无障碍物，安装空间安全可靠。

（附安装位置图）安装完毕，设置安全围栏，以保护箱式变压器的使用安全。

四、基础施工要求1、基础严格按照施工图纸要求施工，外围留足够的安全施工空间，便于安装安全围栏，保证施工安全。

2、基础施工过程中应将接地网同步施工，连接位置焊接应安全可靠，并按要求作防锈处理。

3、施工过程应考虑变压器区的排水良好。

散水外侧应设置排水沟，并能顺利排除污水。

五、施工安装现场技术要求1、10KV隔离开关、高压跌落保险、氧化锌避雷器的安装应符合电气安装检验规程要求。

2、箱式变压器进线高压电缆下杆后应采用保护套管，地埋深度要大于0.7M,电缆头制作应按10KV热塑电缆头制作工艺要求制作，耐压试验要合格。

3、变压器中性点及外壳、箱变本体、电缆接地线、电杆横担、接地线应可靠的与地网连接，接地电阻应不得大于4MΩ。

六、施工准备800KVA箱式变压器为成套高低压配电设备，产品性能可靠。

变压器投入使用前需加装如下电气设备：1、10KV隔离开关一组2、10KV高压跌落保险三只3、氧化锌避雷器三只4、10KV YTLY-3×70电力电缆20米5、10KV电力电缆头2个（包括绝缘处理、接线鼻等）6、箱式变压器接地网一组（接地极八根、连接扁钢）七、安全操作要求1、安装负责人应组织作业人员进行安全技术交底，并且进行职责分配，讲解安装技术要求，了解现场的施工概况。

2、组织作业人员清点作业使用工具应足量，并且性能可靠。

变压器、箱式变电所安装工艺工法标准

变压器、箱式变电所安装工艺工法标准1.1 一般规定1.1.1 本章适用于油浸式电力变压器、树脂浇铸干式变压器及箱式变电所安装的施工操作和质量检验。

1.1.2 变压器、箱式变电所、高压电器及电磁制品应符合下列规定：1查验合格证和随带技术文件，变压器有出厂试验记录；2外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

1.1.3变压器本体外观检查无损伤及变形，油漆完好无损伤。

箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。

1.1.4 变压器及箱式变电所安装前应满足一定的作业条件，安装位置应正确无误。

1.1.5变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。

1.1.6变压器、箱式变电所在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。

1.1.7 变压器、箱式变电所安装应按以下程序进行：1 变压器、箱式变电所的基础验收合格，且对埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所；2 杆上变压器的支架紧固检查后，才能吊装变压器且就位固定；3 变压器及接地装置交接试验合格，才能通电。

1.2 施工准备1.2.1技术准备1.2.1.1进行图纸会审，复核设计安装方式是否符合现行国家规范的要求。

1.2.1.2施工前应编制施工组织设计（施工方案），并报相应管理部门进行审批。

1.2.1.3 进行设计交底和技术交底。

1.2.2材料准备变压器、箱式变电所、型钢、紧固件、蛇皮管、耐油塑料管、变压器油。

1.2.3主要机具1.2.3.1搬运吊装机具设备：汽车吊、汽车、卷扬机、千斤顶、倒链、道木、钢丝绳、钢丝绳轧头、钢丝绳套环、麻绳、滚杠。

1.2.3.2安装机具设备：台钻、砂轮机、电焊机、气焊工具、电锤、冲击电钻、扳手、液压升降梯、套丝机。

箱式变压器安装要求范本

箱式变压器安装要求范本箱式变压器是一种具有封闭式结构的变压器，安装时需要严格按照相关要求进行操作。

以下是一个箱式变压器安装要求范本，供参考。

一、基本要求1. 安装人员必须具有相应的电气工程相关专业知识和经验，并经过相应的培训和资格认证。

2. 安装前必须仔细检查箱式变压器的外观是否完好，内部是否有异物等。

3. 安装操作必须符合国家相关规定和标准，以确保安全性和可靠性。

二、安装环境要求1. 安装箱式变压器的环境应干燥、清洁，不得有易燃、易爆、腐蚀性气体等危险物质。

2. 尽量避免安装在有强磁场、有振动或是温度变化大的地方。

3. 安装位置应具有良好的通风条件，以便散热。

三、安装步骤1. 安装前必须制定详细的安装方案，包括变压器的安装位置、安装方法、电缆的敷设路径等。

2. 尽量选择稳固的基础来安装箱式变压器，基础应平整、坚固、无倾斜。

3. 将箱式变压器放在基础上，调整水平，使用水平仪进行校准。

4. 确保变压器与基础之间有足够的空间，便于检修、保养和散热。

5. 根据装箱单或进行相关测试，确定输入输出端子的位置和编号。

6. 将输入输出导线接地牢固，应采用可靠的连接方式，如螺栓、铜排等。

7. 安装好输入输出导线后，检查接线处是否紧固、可靠，无松动、断裂等情况。

8. 按照变压器的标志和要求连接接地线，确保接地可靠。

9. 安装好电缆支架，将输入输出电缆按照设计方案进行敷设，并固定好。

10. 完成变压器的安装后，进行绝缘测试和电气接地测试，确保设备安全可靠。

四、安全措施1. 在安装过程中，必须佩戴符合安全要求的隔离手套、安全帽和安全鞋等个人防护装备。

2. 在进行电气接线前，必须切断变压器的电源，确保安全。

3. 在接地操作中，必须先接地后工作，检查接地电阻是否符合要求。

4. 在操作过程中，必须使用绝缘工具，避免误触带电部分，确保安全。

五、验收和记录1. 安装完成后，必须进行全面的验收测试，包括绝缘测试、运行测试和接地测试等。

变压器安装规范

变压器、箱式变电所安装适用于油浸式电力变压器、树脂浇铸干式变压器及箱式变电所安装的施工操作和质量检验。

5.1.2 变压器、箱式变电所、高压电器及电磁制品应符合下列规定：1 查验合格证和随带技术文件，变压器有出厂试验记录；2 外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

5.1.3 变压器本体外观检查无损伤及变形，油漆完好无损伤。

箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。

5.1.5 变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。

5.1.7 变压器、箱式变电所安装应按以下程序进行：1 变压器、箱式变电所的基础验收合格，且对埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所；2 杆上变压器的支架紧固检查后，才能吊装变压器且就位固定；3 变压器及接地装置交接试验合格，才能通电。

5.2.2 材料准备：变压器、箱式变电所、型钢、紧固件、蛇皮管、耐油塑料管、变压器油。

5.2.3.1 搬运吊装机具设备：汽车吊、汽车、卷扬机、千斤顶、倒链、道木、钢丝绳、钢丝绳轧头、钢丝绳套环、麻绳、滚杠。

5.2.3.2 安装机具设备：台钻、砂轮机、电焊机、气焊工具、电锤、冲击电钻、扳手、液压升降梯、套丝机。

5.2.2.3 测试仪器：钢卷尺、钢板尺、水平仪、塞尺、磁力线坠、摇表、玻璃温度计、钳形电流表、万用表、电桥及试验仪器。

5.2.4.1 安装前，建筑工程应具备下列条件：1屋顶、楼板、门窗等均已施工完毕，并且无渗漏，有可能损坏设备、变压器安装后不能再进行施工的装饰工作应全部结束。

2 室内地面的基层施工完毕，并在墙上标出地面标高。

4 预埋件及预留孔符合设计要求，预埋件牢固。

5 模板及施工设施拆除，场地清理干净。

5.2.4.3 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

箱式变压器安装要求（三篇）

箱式变压器安装要求为确保配电箱式变压器的安装质量，满足工程规定要求，为此提出安装控制要求：1、安装前先检查安装地点是否具备安装、运输和装卸的条件。

箱式变压器的运输，除提升螺杆和固定支撑槽钢外，变压器其他任何地方不能作为搬运移动的受力点。

2、设备到达现场后，应进行外观检查：1）所有附件及有关资料应齐全，无锈蚀及机械损伤，密封良好。

2）油箱盖及封板的连接螺栓应齐全、紧固良好，无渗漏现象。

3）检查柜盘的漆层完整、无损伤、柜盘上的表计、操作按纽、开关手柄等无残损。

所有附件和相关证书资料齐全。

3、箱式变压器的安装必须严格按施工设计图纸和技术交底要求进行。

4、室外箱式变压器位置的选择应避开室外的低洼处，以防水淹损坏其电气部分。

5、箱式变压器室，应做好防小动物进入的措施，包括高、低压电缆（含插接式母线）坑进出口等应用水泥或防鼠泥固定密封好。

6、变压器接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。

7、安装施工完毕后，应首先进行外表检查，油位应正常，外壳清洁，无渗漏现象，引线不应过松或过紧，各接头接触良好，各瓷套管清洁无裂纹，电压等级抽头调在适当位置，变压器外壳应有良好的接地装置，接地电阻应合格。

箱式变压器安装要求（二）箱式变压器是一种集变压器、配电装置和箱体于一体的装置，其安装要求如下：1. 安装环境选择箱式变压器应安装在干燥、通风、避免灰尘、气体和腐蚀性物质的地方。

室内安装时，应考虑到通风和散热问题，确保变压器工作时温度不超过规定的范围。

室外箱式变压器安装时，应考虑到环境温度的季节变化，预留一定的空间用于散热。

2. 设备基础箱式变压器应设置固定的基础，基础的尺寸和深度应满足变压器的支撑要求。

基础底部应设有排水孔，以防止水分积聚。

3. 安装空间要求箱式变压器周围应保留足够的安装空间，方便维护和操作。

通常应保留前、后、左、右四面的安全距离，视具体情况而定。

安装环境应符合国家相关标准，保证工作人员的安全。

箱式变压器安装施工工艺标准及方法

箱式变压器安装施工工艺标准及方法（1）、变压器到达现场后应及时进行外观检查和妥善保管，检查内容：变压器油箱及共所有附件应齐全，无锈蚀或机械损伤；油箱箱盖或钟罩法兰联接紧栓齐全，密封良好无渗油现象，浸入油中运输的附件，其油箱也应无渗出现象；充油套管的油位应正常无渗油；做好检查记录。

（2）、电力变压器绝缘油，瓦斯继电器和温度计的耐压调试必须符合规范规定，并做好耐压、调整试调记录。

（3）、变压器的轮距中心线与轧距中心线应对正，允许偏差不应大于10mm，滚轮的止动装置应牢固可靠。

（4）、装有瓦斯继电器的变压器顶盖，沿瓦斯继电器方向应有1～1.5％的升高坡度。

（5）、变压器部件安装应牢固可靠，连接紧密，无渗油现象；瓷套管应清洁，不应有裂纹和伤痕；远方测定气体膨胀式温度计的软管不应有压扁和扭扁现象。

（6）、注油正确、吸湿器与储油柜间的连接管的密封应良好，吸湿剂应干燥，油封油位应在油面线上。

（7）、变压器到达现场手，如三个月内不能安装，带油运输的变压器在一个月内应检查油箱密封情况，变压器内油的绝缘强度，并测量绕组的绝缘电阻值（运输时不装套管的变压器可以不测），并做好记录。

（8）、装有滚轮的变压器，滚轮应能转动灵活，在变压器就位后，应将滚轮用能拆卸的制动装置加以固定。

（9）、有载调压切换装置传动机构应固定牢靠，且操作灵活，无卡阻现象传动机构的磨擦部分应涂以适于当地气候条件的润滑油；调换开关的触头及铜编织线应完整无损，且接触良好，其限电阻应完整无断裂现象。

切装装置在极限位置时，其机械联锁与极限开关的电气联锁动作应正确，位置指示器动作正常，指示正确，调换开关油箱内应清洁；油箱密封良好，绝缘油绝符合产品要求。

（10）、不同牌号的绝缘油或同牌号的新油与旧油不宜混合使用，否则应做混油试验。

（11）、母线连接应紧密牢固，防腐处理应均匀，无遗漏。

箱式变压器要求

建筑设计防火规范GB50016-2006条文说明5.2.2——10KV及以下的箱式变压器与建筑物之间的防火间距不小于3.0米《建筑电气工程施工质量验收规范》解读--变压器、箱式变电所安装所属分类：数据/知识/短文-> 工程监理资料来源：规范点击:156５.１主控项目５.１.１变电所安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。

说明：5.1.1 本条是对变压器安装的基本要求，位置正确是指中心线和标高符合设计要求。

采用定尺寸的封闭母线做引出入线，则更应控制变压器的安装定位位置。

油浸变压器有渗油现象说明密封不好，是不应存在的现象。

５.１.２接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变电所的Ｎ母线和ＰＥ母线直接连接；变压器箱体、干式变压器的支架或外壳应接地（ＰＥ）。

所有连接应可靠，紧固件及防松零件齐全。

说明：5.1.2 变压器的接地既有高压部分的保护接地，又有低压部分的工作接地；而低压供电系统在建筑电气工程中普通采用TN-S或TN-C-S系统，即不同形式的保护接零系统。

且两者共用同一个接地装置，在变配电室要求接地装置从地下引出的接地干线，以最近的路径直接引至变压器壳体和变压器的零母线N(变压器的中性点)及低压供电系统的PE干线或PEN干线，中间尽量栓搭接处，决不允许经其他电气装置接地后，串联连接过来，以确保运行中人身和电气设备的安全。

油浸变压器箱体、干式变压器的铁芯和金属件，以及有保护外壳的干式变压器金属箱体，均是电气装置中重要的经常为人接触的非带电可接近裸露导体，为了人身及动物和设备安全，其保护接地要十分可靠。

5.１.３变压器必须按本规范第３.１.８条的规定交接试验合格。

说明：5.1.3 变压器安装好后，必须经交接试验合格，并出具体报告后，才具备通电条件。

交接试验的内容和要求，即合格的判定条件是依据现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150。

箱式变压器安装要求

箱式变压器安装要求需要注意以下几个方面：1. 安装环境要求：箱式变压器应安装在干燥、通风良好的地方，远离水源、火源和易燃物。

变压器周围不得有其他设备堆放，以确保变压器周围有足够的空间进行检修和日常维护。

2. 地基要求：为了确保变压器的稳定性，需要建造坚固的地基，使得变压器平稳放置。

地基的尺寸、强度和稳定性应根据变压器的类型和尺寸进行设计。

3. 安装位置要求：箱式变压器应放置在相对平整的地面上，倾斜度不超过0.5°。

变压器的进线和出线应与其他设备的连接口保持一定的距离，以便于维护和操作。

4. 接地要求：箱式变压器必须进行良好的接地。

接地电阻应符合国家标准，以确保安全运行。

5. 进出线连接要求：进线和出线应采用合适的连接方式，接头应牢固可靠，防止松动和脱落。

电缆绝缘应符合国家标准，接线盒、接线板应具备防水、防腐蚀和防火等功能。

6. 绝缘和保护要求：变压器应具备良好的绝缘性能，各相之间和地之间应有足够的绝缘距离，防止漏电和短路。

箱式变压器应配备过负荷保护装置、温控器、遮断器等保护设备。

7. 排水和通风要求：箱式变压器安装应考虑排水问题，确保变压器及其周围没有积水。

变压器应装有通风装置，以保持内部温度和湿度的合适水平。

通风通道的设置应合理，确保变压器正常散热。

8. 环境温度要求：箱式变压器的环境温度应符合运行要求，过高的温度会影响变压器的散热和绝缘性能，过低的温度会影响变压器的启动和运行。

9. 安全要求：在变压器附近要设置明显的安全警示标志，以提醒工作人员注意安全。

变压器应定期进行维护和检修，确保其安全可靠运行。

10. 引进、出线要求：引入、出线应使用良好的电缆、线缆，并且需要正确接地，减少电磁干扰。

总之，箱式变压器的安装要求非常重要，不仅关系到设备的正常运行和寿命，还关系到安全和环保。

因此，在安装箱式变压器时，应仔细遵守相关的安装要求，并由专业人员进行操作，以确保箱式变压器的安全可靠运行。

变压器、箱式变电所安装施工工艺标准

变压器、箱式变电所安装施工工艺标准本标准适用于室内10KV及以下中小型变压器和箱式变电所的安装。

施工前需要检查原材料和半成品的合格证和技术文件，并确保变压器有出厂试验记录和铭牌上的技术数据。

型钢应符合设计要求，螺栓应为镀锌螺栓，并配有平垫圈和弹簧垫。

其他材料如蛇皮管、耐油塑料管、电焊条、防锈漆、调合漆和变压器油，均应符合设计要求，并有产品合格证。

所需的主要机具包括汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠、台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯和手电钻。

测试器具包括钢卷尺、钢板尺、水平尺、线坠、摇表、万用表、钳形电流表、温度计、电桥及试验仪器。

施工前需要确保施工图和技术资料无误，土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

变压器轨道应安装完毕，并符合设计要求。

墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

室内地面工程结束，场地清理干净，道路畅通。

安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

变压器、箱式变电所的基础验收合格，且对埋入基础的电气导管、电缆导管的变压器进、出线预留孔及相关预埋件进行检查符合要求。

施工人员需要经过正规的职业培训，并持证上岗。

施工工艺流程包括器身检查、设备点件检查、变压器二次搬家、变压器干燥、变压器的交接试验、变压器本体及附件安装、绝缘油处理、送前检查、电送电试运行和竣工验收。

3.2 工艺操作3.2.1 设备点件检查安装单位、供货设备点件检查应由安装单位、供货单位和建设单位代表共同进行，并做好记录。

根据设备清单、施工图纸和设备技术文件，核对变压器本体及附件的规格型号是否符合设计图纸要求，是否齐全，有无丢失和损坏。

检查变压器本体外观是否无损伤和变形，油漆是否完好无损伤；油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，如有问题应立即处理；绝缘瓷件及环氧树脂铸件有无损伤、缺陷和裂纹。

2024年各类箱式变电站的安装和运行要求(2篇)

2024年各类箱式变电站的安装和运行要求(1)箱式变电站放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内影响设备运行。

浇制混凝土平台时要在高低压侧留有空档，便于电缆进出线的敷设。

开挖地基时，如遇垃圾或腐土堆积而成的地面时，必须挖到实土，然后回填较好的土质并夯实后，再填三合土或道渣，确保基础稳固。

(2)箱式变电站接地和零线共用一接地网。

接地网一般在基础四角打接地桩，然后连成一体。

箱式变电站与接地网必须有两处可靠的连接。

箱式变电站运行后，应经常检查接地连接处，因不松动、无锈蚀。

定期测量接地电阻值，接地电阻应不大于4。

(3)箱式变电站以自然风循环冷却为主。

因此，在其周围不能违章堆物，尤其是变压器室门不应堵塞，还应经常清除百叶窗通风孔上附着物，以确保所有电气设备不超过最大允许温度。

(4)低压断路器跳闸后，应检查跳闸原因后方可试送。

若送不成功必须彻底寻找故障原因，排除后才能送电，防止事故扩大。

(5)箱式变压器高压配电室内应装设氧化锌避雷器，装设方式必须便于试验及拆装更换。

(6)高压配电装置中的环网开关、变压器、避雷器等设备应定期巡视维护，发现缺陷及时整修，定期进行绝缘预防性试验。

箱式变电站停用时间超过3个月，再投运前应进行全项预防性试验。

(7)更换无开断能力的高压熔断器，必须将变压器停电，操作时要正确解除机械连锁，并使用绝缘操作棒。

(8)箱式变电站所有的进出线电缆孔应封堵，防止小动物进入造成事故。

(9)必须具有高压危险的警告标志和电气设备的铭牌编号。

2024年各类箱式变电站的安装和运行要求（2）一、引言箱式变电站是一种集变压器、断路器、继电保护设备等电气设备于一体的移动式变电所，因其结构紧凑、安装简便等特点，被广泛应用于城市、工矿企业、农村电网等场所。

本文将介绍2024年各类箱式变电站的安装和运行要求。

二、安装要求1. 箱式变电站的选址应符合国家有关标准和规范的要求，避免地质灾害、水淹、火灾等安全隐患；2. 安装箱式变电站的场地应平整、无积水，并且具备良好的通风条件；3. 箱式变电站应按照相关设计图纸进行安装，安装过程中应注意各设备之间的配线、接地等工作；4. 安装完成后，应进行电气连接测试和绝缘测试，确保各设备的正常运行；5. 箱式变电站的接地电阻应符合国家标准的要求，接地系统应与主设备的金属外壳相连。
