多层交换中默认网关路由器冗余
网关冗余
HSRP的基本配置
配置一个接口参加HSRP备份组
配置HSRP优先级
配置HSRP占先权 配置Hello消息计时器 配置HSRP端口跟踪 显示HSRP的状态
HSRP的基本配置
1.配置一个接口以参与HSRP备份组，成为HSRP的成员 Router (config –if)#standby group-number ip virtual-ip-address 2.配置路由器接口在组内的优先级(缺省为100) Rou(config –if) Standby group-number priority priority-number 3.配置同一个HSRP组中所有设备的抢占 Router (config –if) standby group-number preempt 4.配置HELLO消息计时器：前面讲过活跃路由器和备份路由器通过发送 HELLO消息来说明它现在的身份。 Router (config)#standby group-number timers hellotime holdtime ①. Hellotime:是以秒来计算的，来定义HELLO消息之间的间隔;默认是3秒 ②. Holdtime:是以秒来计算的，来定义活跃或是备份路由器在宣布失效之前 的时间，从1～255，缺省为10秒。也就是是说：路由器在 3个HELLO消息的 间隔内如果还是没有收到 HELLO 包，宣告现在这台路由器已经失效了。 要 恢复到缺省的备份计时器值：no standby group timers命令。
跟踪对象
• Standby命令可以跟踪接口或对象。 • 跟踪对象使用track命令定义。 – Track 编号 interface检查线路协议。 – Track 编号 ip route检查网络可达性(即是否存在该路由)。 – Track 编号 list定义更复杂的条件。 – Track 编号 rtr检查诸如IP SLA的参数等。
局域网冗余技术
局域网冗余技术在当今数字化的时代，局域网作为企业、机构和组织内部信息流通的重要基础设施，其稳定性和可靠性至关重要。
一旦局域网出现故障，可能会导致业务中断、数据丢失等严重后果。
为了确保局域网的持续稳定运行，局域网冗余技术应运而生。
什么是局域网冗余技术呢？简单来说，它是一种通过在网络中添加额外的组件或链路，以提供备份和容错能力的技术手段。
当主组件或链路发生故障时，冗余的部分能够迅速接管工作，从而最大程度地减少网络中断的时间和影响。
局域网冗余技术主要包括链路冗余、设备冗余和电源冗余等方面。
链路冗余是最常见的一种冗余技术。
想象一下，在局域网中，数据就像是一辆辆行驶的汽车，而网络链路则是道路。
如果只有一条道路，一旦这条路出现问题，比如修路、发生车祸等，车辆就无法通行了。
但如果有多条道路可供选择，即使其中一条道路堵塞，车辆还可以通过其他道路继续行驶。
在网络中，我们可以通过使用多条网线、光纤或者无线链路来实现链路冗余。
例如，在交换机之间可以连接多条网线，当其中一条网线出现故障时，数据可以自动切换到其他正常的网线上进行传输，从而保证网络的连通性。
设备冗余也是保障局域网稳定运行的重要手段。
就像一个工厂里，如果只有一台关键机器在工作，一旦这台机器出故障，整个生产就会停滞。
但如果有备用的机器，在主机器出现问题时能够立即投入使用，生产就可以继续进行。
在局域网中，关键的网络设备如交换机、路由器等都可以采用冗余配置。
常见的设备冗余方式有热备份和冷备份。
热备份是指备用设备处于随时可投入使用的状态，当主设备出现故障时，能够在极短的时间内接管工作，几乎不会造成网络中断。
而冷备份则是指备用设备在平时处于关机或未连接状态，当主设备故障时，需要一定的时间来启动和配置备用设备，会造成短暂的网络中断，但相比没有备份的情况，仍然能够大大缩短恢复时间。
电源冗余同样不可忽视。
网络设备的正常运行离不开稳定的电源供应。
如果电源出现故障，设备将无法工作，从而导致网络中断。
解决核心与接入之间交换冗余的方法

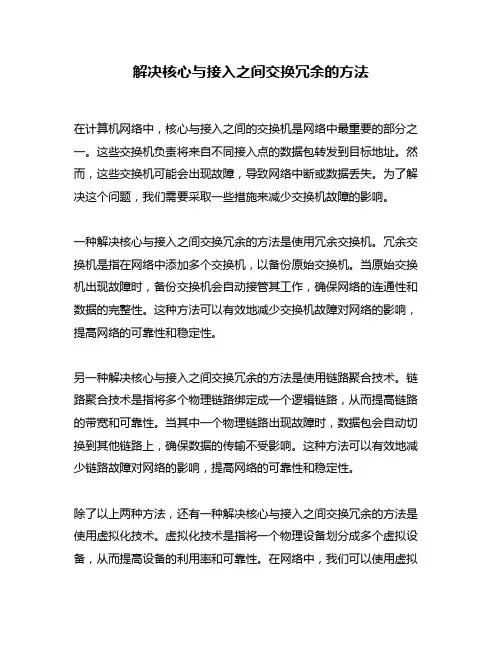

解决核心与接入之间交换冗余的方法在计算机网络中，核心与接入之间的交换机是网络中最重要的部分之一。
这些交换机负责将来自不同接入点的数据包转发到目标地址。
然而，这些交换机可能会出现故障，导致网络中断或数据丢失。
为了解决这个问题，我们需要采取一些措施来减少交换机故障的影响。
一种解决核心与接入之间交换冗余的方法是使用冗余交换机。
冗余交换机是指在网络中添加多个交换机，以备份原始交换机。
当原始交换机出现故障时，备份交换机会自动接管其工作，确保网络的连通性和数据的完整性。
这种方法可以有效地减少交换机故障对网络的影响，提高网络的可靠性和稳定性。
另一种解决核心与接入之间交换冗余的方法是使用链路聚合技术。
链路聚合技术是指将多个物理链路绑定成一个逻辑链路，从而提高链路的带宽和可靠性。
当其中一个物理链路出现故障时，数据包会自动切换到其他链路上，确保数据的传输不受影响。
这种方法可以有效地减少链路故障对网络的影响，提高网络的可靠性和稳定性。
除了以上两种方法，还有一种解决核心与接入之间交换冗余的方法是使用虚拟化技术。
虚拟化技术是指将一个物理设备划分成多个虚拟设备，从而提高设备的利用率和可靠性。
在网络中，我们可以使用虚拟交换机来实现虚拟化技术。
虚拟交换机可以将多个物理交换机虚拟化成一个逻辑交换机，从而提高交换机的利用率和可靠性。
当其中一个物理交换机出现故障时，数据包会自动切换到其他交换机上，确保数据的传输不受影响。
这种方法可以有效地减少交换机故障对网络的影响，提高网络的可靠性和稳定性。
综上所述，解决核心与接入之间交换冗余的方法有多种，包括使用冗余交换机、链路聚合技术和虚拟化技术。
这些方法可以有效地减少交换机故障对网络的影响，提高网络的可靠性和稳定性。
在实际应用中，我们可以根据具体情况选择适合的方法来实现交换冗余，从而保证网络的正常运行。
交换机冗余连接配置
| 练习1 | 练习2 | 练习3 | 练习4 | 练习5 | 练习6 | 练习7 | 练习8 | 练习9 | 练习10 | 练习11 | 练习12 | 练习13 | 练习14 | 练习15 | 练习16 |练习3：交换机冗余连接配置冗余连接是提高网络稳定性和可用性的重要措施之一。
借助冗余连接技术，当某条链路、某块网卡或某台设备出现故障时，不会造成网络中断。
冗余连接可分为两类，即单链路冗余和多链路冗余。
一、单链路冗余—扩展树1、为提高网络的安全性，各交换机之间都有两条链路连接，但在生成树（Spanning-tree）有效（交换机默认）的情况下，只可能有一条链路有效，其他链路是不通的。
主机 IP 地址及子网掩码主机I P 地址子网掩码PC0 192.168.1.1 255.255.255.0PC1 192.168.1.2 255.255.255.0PC2 192.168.1.3 255.255.255.0PC3 192.168.1.4 255.255.255.0PC4 192.168.1.5 255.255.255.0PC5 192.168.1.6 255.255.255.0如下图：2、若每台交换机都做下列配置：操作命令简写格式1、从用户模式进入特权模式Sw1> enable SW1> en2、进入全局配置模式SW1# configure terminal SW1# conf t3、进入端口组fastethernet3-6 Sw1(configure)#interface rangefastethernet 0/3-6SW1(configure)# in rf0/3-64、指定端口为快速启动SW1(config-if-range)#spanning-tree portfastSW1(config-if-range)#spa p t5、返回全局配置模式SW1(config-if-range)#endCtrl+Z6、保存配置SW1# copy running-configstartup-configSw1h#cop r s则交换机之间因存在环路而无法连通。
化工与信息工程专业毕业论文--BGP技术在大型企业网络中的应用
摘要随着网络的逐步普及，企业网络的建设是企业向信息化发展的必然选择，企业网网络系统是一个非常庞大而复杂的系统。
它不仅为现代化发展、综合信息管理和办公自动化等一系列应用提供基本操作平台，而且能提供多种应用服务，使信息能及时、准确地在各个部门之间传递。
本项目是为XX大型企业公司设计的高可靠性的企业网。
实现安全访问广域网、发布企业信息、科研交流、与外界通信、外地员工可利用Internet（因特网）远程访问公司资源及企业内部互访等常用企业任务和需求。
该公司的企业规模如下：总公司在北京，总公司下级共有30个省公司。
数据中心及各省每节点新增2 台高端路由器，组建成全国骨干网。
由于总公司和分公司物理相隔较远，企业规模庞大，在广域网的基础上运用BGP路由技术实现整个企业网的互联互通，在接入层运用交换技术实现终端的接入。
除了这些技术外，在三层交换机上部署访问控制列表（ACL）实现内部访问控制，DHCP的部署实现内网用户动态获取IP地址，减轻网络管理员的负担，HSRP实现主备网关倒换。
在核心路由器上部署路由策略实现数据分流。
关键词：BGP技术OSPF技术ACL 大型企业网应用目录目录 (2)第一章引言 (4)1.1选题背景 (4)1.2 网络需求分析 (4)1.2.1企业业务需求 (4)1.2.2 企业功能需求 (5)1.2.3 企业设计要求分析 (5)1.3 可行性分析 (6)1.3.1网络技术选型－交换部分 (6)1.3.2 网络技术选型－路由部分 (8)第二章总体设计 (11)2.1 总体设计 (11)2.1.1 企业网络总体设计思想 (11)2.1.2 企业网络拓扑图 (12)2.2 网络拓扑分析 (13)2.2.1 结构层次 (13)2.2.2 BGP路由技术的必要性 (13)2.3设备规划 (14)2.4设备选型 (15)2.4.1 核心层路由器选型 (15)2.4.2 核心层省间对接路由器选型 (16)2.4.3 汇聚层交换机选型 (17)2.4.4 接入层交换机选型 (17)2.6 VLAN规划 (21)第三章项目实施与部署 (22)3.1 工程集成方法 (22)3.2 Channel Ethernet 链路捆绑 (22)3.3配置STP (22)3.4 配置HSRP (22)3.5 DHCP部署 (23)3.6 OSPF组网实现 (23)3.6.1北京骨干网OSPF的配置： (24)3.7 BGP组网实现 (25)3.7.1 防止路由黑洞的方法 (25)3.7.2 同步 (25)3.7.3 IBGP全连接 (26)3.7.4 路由反射器 (26)3.7.5 配置AS 65000 的 IBGP RR（RT1） (27)3.7.6 配置省与省对接路由器的IBGP与EBGP (28)3.8 BGP业务分流策略部署 (28)3.8.1 路由策略 (28)3.8.2 BGP本地优先级属性 (29)3.8.3 实现数据分流的配置 (30)第四章测试验收 (31)4.1 测试目的 (31)4.2 功能测试 (31)4.2.1 查看HB-C-6509-SW7的生成树 (31)4.2.2 查看HB-C-6509-SW8的生成树 (32)4.2.3 查看HB-C-6509-SW7的以太网链路捆绑 (32)4.2.4 查看HB-C-6509-SW7的HSRP状态 (32)4.2.5 查看HB-C-6509-SW8的HSRP状态 (33)4.2.6 测试分部的DHCP功能 (33)4.2.7 测试业务分流 (33)结束语 (35)参考文献 (36)致谢.............................................. 错误!未定义书签。
路由器冗余设计及高可用性配置
路由器冗余设计及高可用性配置在现代网络中，路由器作为核心设备之一，负责将数据包从源设备传输到目标设备。
为了确保网络的稳定性和可靠性，冗余设计和高可用性配置在路由器中变得越来越重要。
本文将介绍路由器冗余设计的概念，并详细讨论如何配置实现高可用性。
一、路由器冗余设计概述路由器冗余设计是一种通过增加备用设备来提供冗余，以确保在主设备发生故障时网络服务的连续性。
主要的路由器冗余设计包括冗余路由器、冗余链路和冗余接口。
1. 冗余路由器冗余路由器是指在网络中设置备用路由器，当主路由器出现故障时，备用路由器能够自动接管主路由器的任务。
常见的冗余路由器技术包括热备份路由器（HSRP）、虚拟路由冗余协议（VRRP）和基于隧道的冗余路由器（TGRE）。
2. 冗余链路冗余链路是指为相同的网络连接提供备用路径，以便在主链路故障时实现数据的冗余传输。
通过设置备用链路，可以增加网络的可用性和容错能力。
常见的冗余链路技术包括热备份链路（HSB）、链路聚合（Link Aggregation）和静态路由。
3. 冗余接口冗余接口是指为主接口提供备用接口，以提供对同一网络的冗余连接。
通过设置冗余接口，可以实现对主接口故障的快速切换，从而减少因主接口故障而导致的网络中断时间。
常见的冗余接口技术包括冗余接口卡（RIC）、虚拟接口红利（VIF）和链路聚合。
二、高可用性配置高可用性配置是指通过合理的配置手段，提高网络设备的性能和可靠性，确保网络服务的连续性和稳定性。
在路由器中实现高可用性配置的关键配置包括设备冗余、链路冗余和路由协议冗余。
1. 设备冗余配置设备冗余配置是指在网络中设置备用设备，以实现在主设备故障时的自动备援。
具体配置包括创建冗余设备组、配置备用设备的优先级和设置IP地址等。
例如，在HSRP中，可以通过配置虚拟IP地址和优先级来实现冗余路由器的自动切换。
2. 链路冗余配置链路冗余配置是指为相同的网络连接提供备用路径，以实现链路的冗余传输。
已计划将多个默认网关用于提供
已计划将多个默认网关用于提供在网络通信中，网关是连接不同网络的重要设备，它扮演着数据传输的中转站和转换器的角色。
在一些特殊情况下，我们需要将多个默认网关用于提供更加灵活和高效的网络服务。
本文将详细介绍如何计划并实施多个默认网关的配置，以及可能遇到的问题和解决方法。
首先，我们需要明确为何需要多个默认网关。
在传统的网络环境中，通常只有一个默认网关，它负责将数据包发送到目标网络。
然而，在一些复杂的网络架构中，可能存在多个出口或者多条路径到达目标网络的情况。
这时，单一的默认网关可能无法满足我们的需求，我们就需要考虑配置多个默认网关。
其次，我们需要考虑如何规划多个默认网关的配置。
在实际操作中，我们可以通过路由策略或者静态路由的方式来配置多个默认网关。
通过路由策略，我们可以根据不同的网络流量将数据包发送到不同的默认网关，实现负载均衡和流量控制。
而通过静态路由，我们可以手动配置目标网络的路由信息，指定数据包的传输路径。
这样可以更加灵活地控制网络流量的走向。
然后，我们需要考虑多个默认网关可能带来的问题。
在配置多个默认网关时，可能会出现路由冲突、数据包丢失、网络拥堵等问题。
为了避免这些问题的发生，我们需要仔细规划路由策略和静态路由，确保数据包能够按照预期的路径进行传输。
同时，我们还需要对网络设备进行合理的配置和优化，以提高网络的稳定性和可靠性。
最后，我们需要考虑如何解决多个默认网关可能出现的问题。
在实际操作中，我们可以通过网络监控和故障排除工具来定位和解决问题。
同时，我们还可以根据具体的问题采取相应的措施，比如调整路由策略、优化网络设备配置、增加带宽等。
通过这些方法，我们可以及时有效地解决多个默认网关可能出现的问题，确保网络的正常运行。
综上所述，计划将多个默认网关用于提供更加灵活和高效的网络服务是一个复杂而重要的工作。
我们需要充分理解网络架构和数据流量的特点，合理规划和配置多个默认网关，及时解决可能出现的问题，以确保网络的稳定和可靠运行。
网络基础题库(含答案)
C. 192.168.1.1 255.255.255.64
D. 192.168.1.1 255.255.255.128
E. 192.168.1.1 255.255.255.256 答案：D 51. Tracert 用于：
A. 动态地管理路由表。 B. 管理借点之间面对回话的连接。 C. 报告不同网络之间的最短路径。 D. 报告数据包通过 IP 网络所采取的路由。 答案：D 52. 硬件地址所引用的是 OSI 模型中的什么层？ A. 应用层 B. 数据链路层 C. 网络层 D. 物理层 答案：B 53. 以哪一项使用指针记录和 A 记录？ A. DNS 服务器
A. Microsoft
B. Framework
C. VLAN
D. VPN 答案：D 11. 安全性成为无线网络的忧虑是由于： A. 频率调制问题 B. 串扰的可能性 C. 无线电高波访问方法 D. 展频问题 答案：C 12. 哪种无线身份验证方法可提供最高的安全级别？
A. NETSTAT
B. NSLOБайду номын сангаасKUP
C. PATHPING
D. TELNET 答案：B 58. 完全限定的域名（FQDN）mail.corp 中“mail”的域是：
A. 仅供您使用的个人网络 B. VLAN 之间的通信隧道。 C. 跨 Internet 的加密连接。 D. 局域网（LAN）内的虚拟网络。 答案：C 16. 允许组织成员交换数据的专用网络是： A. 以太网。 B. Extranet。 C. Internet。 D. Intranet。 答案：D 17. 无线网络信号衰减是由于：
第六章 多层交换网络中实现默认网关冗余
配置HSRP抢占 抢占 配置
抢占选项可以使从故障中恢复过来的原活跃路由器重新成为活跃路由器。 抢占选项可以使从故障中恢复过来的原活跃路由器重新成为活跃路由器。
30
配置 Hello 消息时钟
Hellotime默认是 默认是3s,holdtime默认是 默认是10s，修改后的 默认是 默认是 ，修改后的holdtime至 至 少是hellotime的3倍。 少是 的 倍
虚拟路由器 MAC 地址
厂商编号
HSRP组标识符 组标识符
13
6.2 热备用路由选择协议（HSRP） 热备用路由选择协议（ ）
备用路由器
备用路由器的功能是监控HSRP组的状态，并在活跃 组的状态， 备用路由器的功能是监控 组的状态 路由器出现故障后，备用路由器将成为活跃路由器， 路由器出现故障后，备用路由器将成为活跃路由器， 并开始转发前往虚拟IP地址的通信流。 并开始转发前往虚拟 地址的通信流。 地址的通信流 备用路由器切换到活跃路由器所需的时间取决于保持 备用路由器切换到活跃路由器所需的时间取决于保持 时间（ ），保持时间是从收到最后一条 时间（hold time），保持时间是从收到最后一条 ）， Hello消息起，到认为发送消息的路由器出现了故障的 消息起， 消息起 时间。 时间。 备用路由器传输Hello消息，将其备用路由器角色和状 消息， 备用路由器传输 消息 态告知组中其他路由器。 态告知组中其他路由器。 HSRP组中第二台初始化的路由器被选作备用路由器。 组中第二台初始化的路由器被选作备用路由器。 组中第二台初始化的路由器被选作备用路由器
24
Router B Priority 50
Router B 收到 RouterA有更高的优 有更高的优 先级, 因此RouterB 先级 因此 返回到监听状态 RouterB没有收到任 没有收到任 何备用路由器发送过 来的Hello消息，因 消息， 来的 消息 此转到发言状态。 此转到发言状态。
交换机冗余机制介绍
交换机冗余机制介绍交换机冗余机制是为了提高网络的可靠性和可用性而设计的一种技术手段。
在传统的网络架构中，当交换机故障时，网络通信会中断，导致网络瘫痪。
而通过使用冗余机制，可以在交换机故障时，自动切换到备用交换机，使网络保持正常运行。
1.网络接口卡（NIC）冗余：通过在服务器上安装多个网卡，实现网络接口卡的冗余，当其中一个网卡发生故障时，可以自动切换到备用网卡。
这种冗余机制适用于服务器之间的通信。
2.VLAN冗余：VLAN（虚拟局域网）冗余通过在网络中划分多个VLAN，并在每个VLAN中添加备用交换机，实现冗余。
当主交换机故障时，备用交换机会自动接管网络通信，保证网络的持续运行。
VLAN冗余适用于大规模企业网络中，可以提高网络的可用性和可靠性。
3. VRRP（Virtual Router Redundancy Protocol）冗余：VRRP是一种路由器冗余协议，通过在网络中设定一个虚拟路由器，由多个实际路由器共同承担虚拟路由器的功能。
当主路由器故障时，备用路由器会自动接管路由器的功能，保证网络的连通性。
VRRP冗余适用于小型网络中，可以提高路由器的冗余性。
4. STP（Spanning Tree Protocol）冗余：STP是一种链路冗余技术，通过建立一颗树形拓扑结构来防止网络中的环路。
当网络中出现环路时，STP会选择其中的一条路径作为主链路，其他路径作为备用链路，并根据链路的状态动态调整路径，保证网络的正常通信。
STP冗余适用于中小型网络中。
5. HSRP（Hot Standby Router Protocol）冗余：HSRP是一种路由器冗余协议，通过在网络中设定一个虚拟路由器，由多个实际路由器共同承担虚拟路由器的功能。
当主路由器故障时，备用路由器会自动接管路由器的功能，保证网络的连通性。
HSRP冗余适用于大型企业网络中，可以提高网络的可用性和可靠性。
总的来说，交换机冗余机制通过在网络中使用多台交换机或路由器，实现冗余备份，当主交换机或路由器故障时，备用设备会自动接管，保证网络的正常运行。
三层交换机基本原理详解课件PPT
流处理属性表
未 知 流
策略/管理服务器 广播包和无法
路由的包
三层交换机功能模型
ETH0:10.110.0.254/24
ETH2:10.110.2.254/24
ETH1:10.110.1.254/24
10.110.0.113/24 G:10.110.0.254
10.110.1.69/24 10.110.1.88/24 G:10.110.1.254 G:10.110.1.254
VLAN 100
VLAN 200
VLAN 300
二层交换机上和路由器上配置他们之间相连的端口使用VLAN Trunking，使多个VLAN共享同一条物理连接到路由。
交换和路由的集成
VLAN 100
VLAN 200
VLAN 100
VLAN 200
VLAN 300
VLAN 300
二层交换机上和路由器在功能上的集成构成了三层交换机，三层 交换机在功能上实现了VLAN的划分、VLAN内部的二层交换和 VLAN间路由的功能。
基于流交换的三层交换技术
3
3
3
3
2
2
2
2
1
1
1
1
不在三层处理所有报文的的方法称之为流交换（FS）。 第一个报文 后续报文
三层交换机转发流程
以太 二层交换 网包 模块
以太 MAC表 网包 VLAN表
三层路由 模块
路由表 广 播 包
包转发
多层 流分类
流分类 规则表
交
换
多层流处理
网
（接入带宽约束/优先级） 包转发
不同VLAN之间的流量不能直接跨越VLAN的边界，需要使用路由， 通过路由将报文从一个VLAN转发到另外一个VLAN。
已计划将多个默认网关
已计划将多个默认网关在网络通信中，网关是连接不同网络的设备，它扮演着数据包的转发和路由选择的重要角色。
在一个网络中，可能存在多个默认网关，而这些默认网关的设置对网络通信起着至关重要的作用。
因此，我们已经计划将多个默认网关的设置进行优化和调整，以提高网络通信的效率和稳定性。
首先，我们需要明确多个默认网关可能存在的问题。
在网络中，如果存在多个默认网关，就会出现数据包无法正确路由的情况，导致网络通信出现故障或延迟。
这是因为多个默认网关会导致数据包的路由选择不确定，从而影响通信的正常进行。
因此，我们需要对网络中的多个默认网关进行审查和调整，以确保网络通信的稳定性和可靠性。
其次，针对多个默认网关存在的问题，我们需要采取相应的优化措施。
首先，我们需要对网络设备进行检查，确保每个设备上只配置了一个默认网关，并且这些默认网关的设置是正确的。
其次，我们需要对网络设备进行调整，将多个默认网关的设置进行统一和优化，以确保数据包能够正确路由，从而保证网络通信的畅通无阻。
另外，我们还需要对网络通信进行监控和测试，以验证多个默认网关的设置是否符合预期。
通过监控和测试，我们可以及时发现并解决网络通信中可能存在的问题，保障网络通信的稳定性和可靠性。
同时，我们还需要对网络设备进行定期维护和更新，以确保多个默认网关的设置始终处于最佳状态，为网络通信提供良好的支持。
总之，针对网络中存在的多个默认网关的问题，我们已经计划对其进行优化和调整，以提高网络通信的效率和稳定性。
通过对多个默认网关的设置进行审查、调整和监控，我们可以确保网络通信的畅通无阻，为用户提供更加稳定和可靠的网络服务。
同时，我们也将继续关注网络通信中可能存在的问题，并及时采取相应的措施，以确保网络通信始终处于最佳状态。
希望通过我们的努力，能够为用户提供更加优质的网络通信体验。
路由器冗余技术与配置
路由器冗余技术与配置路由器作为网络中的重要设备，承担着网络数据的传输和路由选择的功能。
然而，在日常的网络运维中，路由器的故障问题时有发生，这无疑会对整个网络的正常运行产生重大影响。
因此，为了提高网络的可靠性和稳定性，冗余技术成为了重要的解决方案之一。
本文将介绍路由器冗余技术，并详细说明其配置方法。
一、冗余技术的概念与作用冗余技术是指通过设置冗余设备或冗余路径，以实现在主设备或主路径发生故障时，能够无缝切换到备设备或备路径上，从而保证网络的持续运行。
它能够提高网络的可用性和可靠性，减少故障对网络的影响。
冗余技术主要包括设备冗余和路径冗余两种方式。
设备冗余是通过增加备用设备，在主设备故障时切换到备用设备上，保证网络的连续性。
路径冗余则是通过设置备用路径，在主路径故障时自动选用备用路径进行数据传输。
二、冗余技术的种类与原理1. 设备冗余技术设备冗余技术常用的方法有备份路由器、热备插卡和热备服务器。
备份路由器是在主路由器故障时，自动切换到备用路由器上，保证网络的连通性。
热备插卡则是在主插卡发生故障时，自动切换到备用插卡上，实现设备级别的冗余。
热备服务器则是在主服务器故障时，自动切换到备用服务器上，确保服务的可用性。
2. 路径冗余技术路径冗余技术主要包括静态路由冗余和动态路由冗余。
静态路由冗余是通过手动配置多条路由路径，当主路径故障时，手动切换到备用路径上。
而动态路由冗余是通过路由协议自动选择最佳路径，当主路径出现故障时，自动切换到备用路径。
三、路由器冗余的配置方法1. 设备冗余的配置设备冗余的配置主要涉及备份路由器、热备插卡和热备服务器。
在配置备份路由器时，需要设置主备路由器之间的同步机制，确保数据的一致性。
热备插卡的配置需要进行硬件级别的设置，以实现在主插卡故障时自动切换到备用插卡。
而热备服务器的配置则需要进行软件级别的设置，确保在主服务器故障时能够及时切换到备用服务器。
2. 路径冗余的配置路径冗余的配置主要涉及静态路由冗余和动态路由冗余。
路由冗余
路由冗余中心交换机是整个网络的核心和心脏，如果发生致命的故障，将导致本地网络的瘫痪，所造成的损失也是难以估计的。
因此，对碱层路由采用热备份是提高网络可靠性的必然选择。
利HSRP、VRRP、GLBP协议保证核心设备的负荷分担和热备份，在中心交换机和双汇聚交换机中某台交换机出现故障时，应能够迅速切换三层路由设备和虚拟网关，实现双线路的冗余备份，保证整网的稳定性。
1、热备份路由器协议热备份路由器协议（Hot Standby Router Protocol,HSRP）的设计目标是支持特定情况下IP流量失败转移而不会引起混乱，并允许主机使用单路由器，以及即使在实际第一跳路由器使用失败的情况下，仍能维护路由器间的连通性。
换句话说，当源主机不能动态知道第一跳路由器的IP地址时，HSRP协议能够保护第一跳路由器不出故障。
该协议中含有多种路由器，对应一个虚拟路由器。
HSRRP协议只支持一个路由器代表虚拟路由器实现数据包转发过程。
终端主机将它们各自的数据包转发到该虚拟路由器上。
负责转发数据包的路由器称之为主动路由器（Active Router）。
一旦主动路由器出现故障，HSRP将激活备份路由器（Standby Routers）取代主动路由器（如图）HSRP协议提供了一种决定使用主动路由器还是备份路由器的机制，并指定一个虚拟的IP地址作为网络系统的默认网关地址。
如果主动路由器出现故障，备份路由器将承接主动路由器的所有任务，并且不会导致主机连通中断现象。
2、虚拟路由冗余协议在网络中，一般给终端设备指定一个或者多默认网关（Default Gateway）.如果作为默认网关的三层设备损坏。
那么所使用该网关主机的通信必然要中断。
即便配置了多个默认网关，如不重新启动终端设备，也不能切换到新的网关。
采用虚拟路由冗余协议（Virtual Router Redundancy Protocol,VRRP）可以很发地避免静态指定网关的缺陷。
VRRP协议虚拟路由器冗余协议的工作原理
VRRP协议虚拟路由器冗余协议的工作原理虚拟路由器冗余协议（Virtual Router Redundancy Protocol，简称VRRP）是一种网络协议，用于提供网络设备的冗余，以确保在主设备出现故障时，备用设备可以无缝接管网络的路由功能。
本文将介绍VRRP协议的工作原理及其在网络中的应用。
一、介绍VRRP协议是一种用于网关冗余的网络协议，常用于局域网中的路由器设备。
通过使用VRRP协议，可以将多台路由器设备组成一个虚拟路由器组（VRG），其中一台被选为主设备（Master），其他设备则处于备用状态（Backup）。
主设备负责处理网络数据的转发，备用设备则处于待机状态，对网络流量进行监视。
二、工作原理VRRP协议的工作原理如下：1. 主备选举当虚拟路由器组初始化或主设备发生故障时，VRRP协议通过选举机制从备用设备中选出一个作为新的主设备。
选举过程中，每个备用设备都有一个优先级值，优先级值较高的设备更有可能被选为主设备。
选举的结果会广播给其他设备，以便整个虚拟路由器组中的所有设备都能感知到主备更替的情况。
2. 发送VRRP消息主设备负责发送VRRP消息，向网络中的其他设备宣告自己是虚拟路由器组的主设备。
这些VRRP消息包含了虚拟路由器的IP地址、优先级值以及持续时间等信息。
备用设备会周期性地接收这些VRRP消息，并根据其中的信息更新自己的状态。
3. 监控网络连通性备用设备通过不断监控网络的连通性来确保主备切换的正常运行。
它们会发送ARP请求，并根据收到的ARP响应来判断网络是否正常工作。
如果备用设备在一定时间内没有接收到ARP响应，它将会主动发起选举过程，试图成为虚拟路由器组的新主设备。
4. 主备切换当主设备失效或备用设备监测到网络的异常时，备用设备将会尝试成为新的主设备。
此时，它会发送VRRP消息广播新的主备选举结果，其他设备接收到后更新自己的状态，并将新主设备的MAC地址作为默认网关。
局域网的网络容错与冗余设计
局域网的网络容错与冗余设计局域网（Local Area Network，LAN）是指在相对较小的范围内，由计算机和网络设备组成的互连网络。
为了确保局域网的稳定性和可靠性，网络容错与冗余设计起着至关重要的作用。
本文将探讨局域网的网络容错与冗余设计的相关内容。
一、故障自愈与冗余备份在局域网中，网络设备的故障是无法完全避免的。
为了保证网络的正常运行，容错设计的一个关键方面是故障自愈。
这可以通过使用冗余备份来实现。
冗余备份是指在局域网中使用备用的网络设备或链路来保证网络的连通性。
当主设备或链路发生故障时，备用设备或链路会自动接替，以确保网络的持续运行。
此外，冗余备份还可以通过数据备份来实现。
局域网中的关键数据可以在多个设备之间进行同步备份，以防止数据丢失。
这样，即使某个设备发生故障，数据仍然可以通过其他设备进行恢复，从而保证数据的完整性和可用性。
二、网络拓扑选择网络拓扑是指局域网中各设备之间的连接方式和结构。
选择合适的网络拓扑对于容错和冗余设计至关重要。
下面介绍几种常见的网络拓扑及其特点：1. 星型拓扑：所有设备都连接到中央节点，中央节点起到集线器的作用。
当某个设备故障时，不会影响其他设备的正常通信。
2. 环型拓扑：每个设备都与相邻的设备相连，形成一个闭环。
当某个设备故障时，数据可以通过其他路径绕过故障设备进行传输。
3. 树型拓扑：将多个星型拓扑通过集线器或交换机相连。
当某个设备故障时，不会影响整个网络的通信，只会影响该设备所在的子树。
4. 网状拓扑：每个设备都与其他设备直接相连，形成一个完全互连的网络。
当某个设备故障时，数据可以通过其他路径绕过故障设备进行传输。
三、冗余路由冗余路由是指在局域网中使用多条路径来实现冗余备份和负载均衡。
通过在网络设备上配置多个路由表项，数据包可以选择不同的路径来传输。
当某个路径发生故障时，数据包可以通过其他路径进行传输，以实现容错和冗余。
此外，冗余路由还可以提高网络的负载均衡能力，减轻网络拥堵的风险。
思科第2学期第2章答案
下列哪两种网络设计功能需要生成树协议(STP) 来确保正确的网络操作？（请选择两项。
）静态默认路由实施 VLAN 以包含广播1第 2 层交换机之间的冗余链路提供冗余路由的链路状态动态路由消除多个第 2 层交换机的单点故障答案说明最高分值correctness of response Option 3 and Option 5 are correct.2第 2 层环路有什么特征？广播帧转发回发送方交换机。
帧的生存时间属性设置为无限。
2路由器连续向其他路由器转发数据包。
交换机连续转发相同的单播帧。
答案说明最高分值correctness of response Option 12第 2 层广播风暴的结果是什么？交换机拥塞时，路由器将接管转发帧的角色。
新的流量将会被交换机因无法处理而丢弃。
3CSMA/CD将使每台主机继续传输帧。
答案说明最高分值correctness of response Option 22哪种信息包含 BPDU 中的 12位扩展系统ID？MAC地址VLAN ID4IP 地址端口 ID答案说明最高分值correctness of response Option 22下列哪三个部分可以组合形成网桥ID ？端口 IDIP 地址扩展系统 ID5MAC地址网桥优先级开销答案说明最高分值correctness of Option 3, Option 4, and Option 5 are3 response correct.哪个 STP 优先级配置可以确保交换机始终是根交换机？spanning-tree vlan 10 priority 0spanning-tree vlan 10 priority 614406spanning-tree vlan 10 root primaryspanning-tree vlan 10 priority 4096答案说明最高分值correctness of response Option 12下列哪种协议提供多达 16 个 RSTP 实例，能将具有相同物理和逻辑拓扑的多个 VLAN 结合为实例，并为 PortFast 、BPDU防护和 BPDU 过滤、根防护和环路防护提供支持？STP快速 PVST+7PVST+MST答案说明最高分值correctness of response Option 42由于假设整个桥接网络中只有一个生成树实例，哪两种生成树协议可能导致不理想的数据流？项。
路由器冗余故障的解决方法
路由器冗余故障的解决方法
路由器冗余故障的解决方法
一、组网环境
路由器A和路由器B上通过VLANIF接口或以太子接口与Switch 相连，在路由器A和路由器B与Switch相连的链路上配置VRRP备份组，两台路由器都是Master状态，但由于传输没有透传vlan导致VRRP应用不成功。
二、故障分析
1、两台路由器状态都是Master，说明两台设备都不能接收对方的`VRRP广播报文，初步判断是Switch没有转发报文。
2、从路由器A的接口Eth2/1/1.1 Ping 路由器B的接口Eth2/1/1.1，不能相互Ping通。
3、将路由器A的接口Eth2/1/1.1和路由器B的接口Eth2/1/1.1恢复为普通3层以太接口，非VLANIF或以太子接口，配置IP地址，可以相互Ping通。
4、由此判断，是Switch没有透传带Vlan tag的报文。
三、故障处理
1、执行interface ethernet2/1命令，进入接口视图。
2、执行port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } &<1-10>| all }命令，允许Vlan通过。
3、对交换机端口Eth2/2执行相同操作，过程略，配置完成后，VRRP备份组可正常运行。
使用以太子接口或VLANIF接口配置VRRP备份组时，由于发出的报文携带Vlan标签，此时一定要使能中间的交换机上透传Vlan标签的能力。
多层交换技术习题及答案
单元1：了解园区网多层交换技术【认证测试】1. 大型校园网一般采用双出口,一个接入到宽带ChinaNet,另一个出口接入到（）。
A．城域网B．接入网C．CERNet D．Inter2. 对于用户比较密集,集中地环境,由于接入用户较多,因此交换机应当提供( )功能。
A．堆叠B．级联C．路由D．3层交换3.在网络分层设计中,（）层地主要功能是实现数据包高速交换。
A．边缘层B．接入层C．汇聚层D．核心层4. 在分层网络模型中,汇聚层通常支持哪三项功能【选择三项】( )A．安全策略B．以太网供电C．交换机端口安全D．服务质量E．第3 层功能F．最终用户接入网络5. 在分层网络设计模型中,（）层主要高速处理数据流,提供节点与节点之间地高速数据转发,优化传输链路,并实现安全通信。
A．核心B．汇聚C．接入D．传输6. 层次化网络模型中,由上自下分别为（）。
A．核心层,汇聚层,接入层B．核心层,接入层,汇聚层C．汇聚层,接入层,核心层7. 哪一层提供从工作组/用户到网络地访问（）A．核心层B．汇聚层C．接入层D．出口层8. 网络管理员选择地交换机将在网络核心层工作。
为了实现最佳网络性能与可靠性,该交换机应该支持哪三项功能【选择三项】( )A．端口安全B．安全策略C．万兆以太网D．服务质量(QoS)E．热插拔硬件F．以太网供电(PoE)9. 核心层设备必须满足（）。
A．数据地高速交换B．高效地安全策略处理能力C．用户地安全接入D．流量控制策略10. 安装在企业网络中地交换机有哪两项特点【选择两项】( )A．端口密度低B．转发速度高C．延时水平高D．支持链路聚合E．端口数量预先确定【答案】单元2：多层交换中VLAN技术【认证测试】1. 在部署VLAN地过程中,为实现交换网络优化,降低不必要地VLAN广播对网络地影响,在交换机上配置如下命令：switch(config-if)#switchport mode trunkswitch(config-if)#switchport trunk allowed vlan remove 20在执行了上述命令后,此接口接收到VLAN20地数据会做怎样地处理（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
默认网关冗余协议HSRRP VRRP GLBPHSRRPHSRRP：Hot standby routing protocol 热备用路由选择协议有活跃路由器和备用路由器以及虚拟路由器，活跃路由器和备用路由器两者之间通过HELLO数据包来传输消息，默认时间为3s ，holddown time 为10 秒。
Hsrrp的默认优先级为100。
如果在非抢占（preempt）的情况下首先初始化的为活跃路由器。
备用路由器时监控活跃路由器在其down的状态下实现迅速的切换。
虚拟路由器让主机始终拥有可用的路由器。
HSSRP定义了六种状态：并非所有的路由器经历上面的所有状态。
虚拟路由器的MAC地址为比如：00000c07ac2f 00000c为厂商标记07ac为HSRRP周知标记21为组标记配置需求：通过修改权值使R1的活跃路由器为SW4，备用为sw1，R2的活跃路由器为SW1备用为SW3。
实现vlan间的负载均衡。
修改hello time 4秒和holddown time 为12秒。
做MD5认证。
开启活跃路由器的抢占。
配置：Sw1interface FastEthernet0/23no switchportip address 12.1.1.1 255.255.255.0!interface Vlan30ip address 192.168.1.251 255.255.255.0standby timers 4 12（设置hello 和holddown时间为4 和11秒）standby 100 ip 192.168.1.250 （设置vlan30虚拟路由器的IP为192.168.1.250）standby 100 preempt （对组100开启抢占）standby 100 authentication md5 key-string zhang （HSSRP的MD5认证）!interface Vlan40ip address 192.168.2.251 255.255.255.0standby 200 ip 192.168.2.250（设置vlan40虚拟路由器的IP为192.168.1.250）standby 200 priority 140 （设置组200的权值为140）standby 200 preempt （开启抢占）standby 200 track f0/23 60!router eigrp 1network 12.1.1.0 0.0.0.255network 192.168.1.0network 192.168.2.0no auto-summarysw2ip routing!interface Loopback0ip address 2.2.2.2 255.255.255.255!interface FastEthernet0/19no switchportip address 24.1.1.1 255.255.255.0!!interface FastEthernet0/23no switchportip address 12.1.1.2 255.255.255.0!interface Vlan1no ip addressshutdown!router eigrp 1network 2.2.2.2 0.0.0.0network 12.1.1.0 0.0.0.255network 24.1.1.0 0.0.0.255no auto-summarySW3ip routing!interface FastEthernet0/1switchport access vlan 30switchport mode access!interface FastEthernet0/2switchport access vlan 40switchport mode accessSW4ip routinginterface FastEthernet0/19no switchportip address 24.1.1.2 255.255.255.0interface Vlan30ip address 192.168.1.254 255.255.255.0 （配置vlan30的SVI接口地址）standby track Vlan30 50 （设置）standby 100 ip 192.168.1.250 （设置虚地址为192.168.1.250）standby 100 timers 4 12（设置hello和holetime时间）standby 100 priority 120 （设置权值为120）standby 100 preempt （开启抢占）standby 100 authentication md5 key-string zhang （配置vlan30的MD5认证）!interface Vlan40ip address 192.168.2.254 255.255.255.0standby 200 ip 192.168.2.250（设置虚地址为192.168.1.250）standby 200 preempt（开启抢占）standby 200 track f0/23 60!router eigrp 1network 24.1.1.0 0.0.0.255network 192.168.1.0network 192.168.2.0auto-summaryR1ip default-gateway 192.168.1.250 （必须指的为虚拟路由器的IP地址）interface FastEthernet0/0ip address 192.168.1.1 255.255.255.0R2ip default-gateway 192.168.2.250 （必须指的为虚拟路由器的IP地址）interface FastEthernet0/0ip address 192.168.2.1 255.255.255.0sw1(config)#do sho stan brP indicates configured to preempt.|Interface Grp Prio P State Active Standby Virtual IPVl30 100 100 P Standby 192.168.1.254 local 192.168.1.250Vl40 200 140 P Active local 192.168.2.254 192.168.2.250sw4#sho stan briefP indicates configured to preempt.|Interface Grp Prio P State Active Standby Virtual IPVl30 100 120 P Active local 192.168.1.251 192.168.1.250Vl40 200 100 P Standby 192.168.2.251 local 192.168.2.250VRRPVRRP: virtual router redundancy protocol 虚拟路由器冗余协议VRRP使用ip号为112,VRRP主路由器使用IP 号112将通告发送给组播地址224.0.0.18。
默认投通告时间为1s，失效时间为3s。
当然实效时间至少为通告时间的3倍。
通告时间越长，故障的切换时间也越长。
VRRP和SHRP的区别为：1 VRRP的抢占为默认开启2 VVRP为公有协议，HSRP 为思科私有3 VRRP主和备份分别为master和backup ，HSRRP分别为active和standby配置类似HSRPGLBPGLBP: Gateway load balancing protocol 网管负载均衡协议思科私有。
GLBP最多可以有4台用做IP默认网关的成员路由器，这些网关被默认为AVF（active virtual forwarder）。
GLBP自动管理虚MAC的分配。
这些功能由组中的AVG（active virtual gateway）。
Hello time 3 sec, hold time 10 sec抢占是默认关闭的。
GLBP支持三种负载均衡模式：1 主机相关负载均衡算法2 循环负载均衡算法3 加权负载均衡算法其中round-robin为默认模式interface FastEthernet0/0ip address 192.168.1.1 255.255.255.0no ip proxy-arp （关闭代理ARP）duplex autospeed autoglbp 10 ip 192.168.1.254glbp 10 preemptglbp 10 load-balancing weightedinterface FastEthernet0/0ip address 192.168.1.3 255.255.255.0duplex autospeed autoglbp 10 ip 192.168.1.254glbp 10 priority 101glbp 10 preemptglbp 10 load-balancing weighted （使用加权负载均衡算法）glbp 10 weighting track 1 decrement 50 （追踪Tracked object 1 down掉后权值减小50）track 1 interface Serial0/1 line-protocol （设置追实例1）在上面的拓扑中R1和R3上面的F0/0接口必须关闭代理arp。
命令：R1(config-if)#no ip proxy-arp如果不关闭的话。
如果R4默认的网关ARPARP解析为R3的虚拟ARP地址。
R1的上行链路断掉，数据包会先到R1的F0/0然后再到R3的F0/0接口。
