计算机网络技术实用教程(版)家庭网络的组建
计算机网络技术第6单元 组建家庭无线网络
步骤1 软硬件准备
图6.34
家庭无线上网拓扑图
步骤2 设备连接
图6.35
安装无线网卡
步骤3 安装主机无线网卡驱动程序 步骤4 配置主机的网络属性
项目三 组建家庭接入模式无线网络
下面以Windows XP为例， 将家中的 两台电脑通过加装无线网卡和无线AP，连 接成接入模式的无线对等网络，方便共享 存取数据和信息，共享ADSL上网。
不同大楼之间架设的无线网桥
图6.19
室外天线
图6.20
无线桥接器连接的网络
5. STA（Station，工作站）
STA（Station，工作站）是一个配备 了无线网络设备的网络节点。 具有无线网络适配器的个人计算机称 为无线客户端。 无线客户端能够直接相互通信或通过 AP进行通信。
图6.21
图6.30
无线局域网共享打印机
认识4 无线局域网的几个主要工作过程 扫频：STA在加入服务区之前要查找哪个 频道有数据信号，分主动和被动两种方式。
关联（Associate）：用于建立无线访问点
和无线工作站之间的映射关系，实际上是 把无线变成有线网的连线。
重关联（Reassociate）：当无线工作站从
图6.1
无线局域网示意图
1. WLAN在校园网中的应用
图6.2
无线网在校园中的应用
图6.3
无线上网自由自在
图6.4
校园网有线与无线的整合拓扑图
2. WLAN在无线办公室中的应用
图6.5
无线办公室
3. WLAN在机场中的应用
在机场，通过WLAN的布置，可以让 人们使用同一种网卡访问局域网和广域网， 收发邮件、浏览网页、进行网络游戏，充 分利用等待飞机等空闲时间。
家庭网络的组建
1.2.4
国际标准化组织（ISO）在1978年提出了开放系 统互连参考模型（OSI：Open System Interconn ection Reference Mode），该模型是设计和描述 网络通信的基本框架。生产厂商根据OSI模型的标 准设计自己的产品。OSI描述了网络硬件和软件如 何以层的方式协同工作进行网络通信。
3
网络层
2
数据链 路层
1 物理层
38
计算机 1
AP1 应用层 7 表示层 6 会话层 5
传输层 4
网络层 3
数据链 路层
2
物理层 1
1.2.4
是指网络结点将要传送 的数据用特定的协议头打包, 有时候也可能加上尾部.
计算机2
AP2 7 6 5
应用层 表示层 会话层
4
传输层
3
网络层
2
数据链 路层
1 物理层
传输层 4
网络层 3
数据链 路层
2
物理层 1
计算机2
AP2 7 6 5
应用层 表示层 会话层
4
传输层
3
网络层
2
数据链 路层
10100110100101 比 特 流 110101110101 1 物理层
物理传输媒体
31
1.2.4
计算机 1
AP1 应用层 7 表示层 6 会话层 5
传输层 4
网络层 3
3
1.2.1
计算机网络的基本要素？
两台独立的计算机之间必 须用网某络种中通至的信少某手有个段两独将个立其具的连有计接独算。立机 之间要操能作相系互统通的信计，算必机须，定且制它相 互可确们认之的间规有范相标互准共或享协某议种。资
项目1 家庭网络的组建
11
广域网 WAN (Wide Area Network) :WAN连接地 理范围较大，为几十到几千公里左右，常常是 一个国家或一个洲,其目的是让分布较远的各局 域网互连成网。 接入网 AN (Access Network) 又称本地接入网 或居民接入网。
12
广域网
城域网 接入网 接入网 接入网
29
划分层次的概念举例 • 计算机 1 向计算机 2 通过网络发送文件。 • 可以将要做的工作进行如下的划分。 • 第一类工作与传送文件直接有关。
– 确信对方已做好接收和存储文件的准备。 – 双方协调好一致的文件格式。
• 两个计算机将文件传送模块作为最高的一层 。剩下的工作由下面的模块负责。
30
两个计算机交换文件
7 6 5
表示层
会话层 传输层 网络层 数据链 路层 物理层
4
3 2 1 网络层首部 H3 H4 H5 H6 H7 应用程序数据
4
3 2 1
48
计算机 1 AP1
应用层
计算机2 AP2 7 6 5
应用层 表示层 会话层 传输层 网络层 数据链 路层 物理层
7 6 5
表示层
会话层 传输层 网络层 数据链 路层 物理层
4
在生活中， 网络远处 不在，试 举例？
5
学习情境一：构建小型对等网络
项目一：家庭网络（SOHO）的组建
6
计算机网络基本概念 计算机网络的分类 计算机网络的硬件组成 OSI参考模型、TCP/IP网络模型 物理层 网络中的传输介质 IP地址基础知识
7
组成计算机网络的基本要素？
两台独立的计算机之间必 至少有两个具有独立 须用传输介质将其连接。 操作系统的计算机，且它 在网络中计算机之间要 们之间有相互共享某种资 完成相互通信，必须还有相 源的需求。 应的网络通信软件。
2.组建家庭局域网
2.组建家庭局域网2、组建家庭局域网在如今数字化的时代，家庭中的智能设备越来越多，电脑、手机、平板、智能电视等等，为了让这些设备能够更高效地共享资源和连接互联网，组建一个家庭局域网就显得十分必要了。
那么，如何组建一个实用又稳定的家庭局域网呢？下面就让我们一起来详细了解一下。
首先，我们需要明确家庭局域网的概念。
简单来说，家庭局域网就是把家庭中的多台设备通过网络连接在一起，让它们能够相互通信、共享文件和资源，并且能够同时连接到互联网。
接下来，让我们看看组建家庭局域网所需要的硬件设备。
路由器是必不可少的核心设备。
它负责将网络信号分配到各个设备，并实现不同设备之间的数据传输。
在选择路由器时，要考虑到家庭的面积和设备数量。
如果家庭面积较大或者设备较多，建议选择性能较强、信号覆盖范围广的路由器。
同时，还要关注路由器的无线标准，如 WiFi 5 或 WiFi 6，以确保能够提供足够快的网络速度。
网线也是重要的组成部分。
虽然现在无线网络很普及，但在一些对网络稳定性和速度要求较高的设备，如台式电脑，使用网线连接会更加可靠。
一般来说，超五类或六类网线就能够满足家庭局域网的需求。
除了路由器和网线，如果您想要在家中多个房间都能有稳定的网络信号，可能还需要考虑使用网络扩展设备，比如无线扩展器或电力猫。
无线扩展器可以增强无线网络的覆盖范围，而电力猫则是利用家庭电路来传输网络信号，对于那些网线铺设不方便的房间来说是个不错的选择。
有了硬件设备，接下来就是连接和设置了。
首先，将路由器接通电源，并使用网线将其与宽带调制解调器（俗称“猫”）连接起来。
然后，通过电脑或手机连接到路由器的默认无线网络，打开浏览器，输入路由器背面标注的管理地址，进入路由器的设置页面。
在设置页面中，您需要设置无线网络的名称（SSID）和密码，以保障网络安全。
同时，根据您的宽带账号和密码进行上网设置，让路由器能够连接到互联网。
如果您使用了网线连接设备，将网线的一端插入路由器的LAN 口，另一端插入设备的网口即可。
家庭网络组建

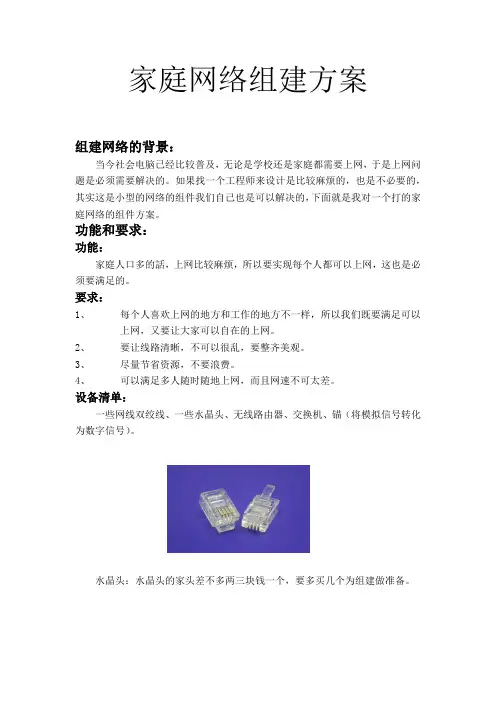

家庭网络组建方案组建网络的背景：当今社会电脑已经比较普及，无论是学校还是家庭都需要上网，于是上网问题是必须需要解决的。
如果找一个工程师来设计是比较麻烦的，也是不必要的，其实这是小型的网络的组件我们自己也是可以解决的，下面就是我对一个打的家庭网络的组件方案。
功能和要求：功能：家庭人口多的話，上网比较麻烦，所以要实现每个人都可以上网，这也是必须要满足的。
要求：1、每个人喜欢上网的地方和工作的地方不一样，所以我们既要满足可以上网，又要让大家可以自在的上网。
2、要让线路清晰，不可以很乱，要整齐美观。
3、尽量节省资源，不要浪费。
4、可以满足多人随时随地上网，而且网速不可太差。
设备清单：一些网线双绞线、一些水晶头、无线路由器、交换机、锚（将模拟信号转化为数字信号）。
水晶头：水晶头的家头差不多两三块钱一个，要多买几个为组建做准备。
双绞线和钳子（钳子在操作过程种要小心的使用，以免伤到手）锚路由器和交换机，路由器具有两个或更多网络接口的设备。
它检查软件协议地址，选择一个合适的进行路径，并且在不同的网络中传递包。
我们需要无线的，这样可以有线网用又可以有无线网。
交换器，一个多端口设备，在任何两个有线段之间提供逻辑动态连接和断开，而不需要操作员的干预。
网关是一个高速设备，因为多个数据路径可以同时被建立和使用。
局域网组建的结构：组建成星型结构的局域网，这样有助于我们更好的运用网络，并且更加的方便快捷的运用局域网。
组网过程：首先是“放线”，确定网络集线器和每台计算机之间的距离，分别截取相应长度的网线，然后将网线穿管。
也可以不用穿管，直接沿着墙壁走线。
要注意的是双绞线的长度不得超过100米，否则就得加装中继器来放大信号。
接着是“做网络接头”，也就是制作RJ45双绞线接头。
在弄清如何正确接线之前，要先说明8根双绞线的编号规则。
编号次序是这样定义的：把RJ45有卡子的一面向下，8根线镀金脚的一端向上，从左起依次为12345678。
计算机网络技术实用教程(第3版)
1.2 计算机网络的产生与发展
T
主
T
机
主机 主机
T 主 机T
T
T
图1.3 计算机 －计算机网络模型
8/6/2019
计算机网络技术实用教程(第3版)
1.2 计算机网络的产生与发展
4 . 标准 、开放的计算机网络阶段 局域网是继远程网之后发展起来的小型计算机网络 ， 具有结构简单、经济实用、功能强大且方便灵活等特点 ， 是随着微型计算机的广泛应用而发展起来的。 70年代末80年代初 ，微型计算机得到了广泛的应用， 各机关和企、事业单位为了适应办公自动化的需要 ，迫切 要求将自己拥有的为数众多的微机、工作站、小型机等连 接起来 ， 以达到资源共享和相互传递信息的目的 ，而且迫 切要求降低联网费用 ，提高数据传输效率 。为此 ，有力地 推动了计算机局域网的发展。
通信网为计算机网络提供了便利而广泛的信息传输通 道 ，而计算机和计算机网络技术的发展也促进了通信技术 的发展。
8/6/2019
计算机网络技术实用教程(第3版)
1.2 计算机网络的产生与发展
1.2.2 计算机网络的发展 随着计算机技术和通信技术的不断发展 ， 计算机网络 也经历了从简单到复杂 ，从单机到多机的发展过程 ，其发 展过程大致可分为以下五个阶段。 1.具有通信功能的单机系统 2.具有通信功能的多机系统 3.以共享资源为主要目的计算机网络阶段（计算机― 计算机网络） 4.标准、开放的计算机网络阶段 5.高速、智能的计算机网络阶段
所谓计算机网络就是通过线路互连起来的 ， 自治的计 算机集合 ，确切地讲 ，就是将分布在不同地理位置上的具 有独立工作能力的计算机、终端及其附属设备用通信设备 和通信线路连接起来 ，并配置网络软件 ， 以实现计算机资 源共享的系统。
家庭局域网的组建
家庭局域网的组建在如今这个数字化的时代，家庭中拥有多台电子设备已经是非常普遍的现象，电脑、平板、手机、智能电视等等，如何让这些设备能够高效、稳定地相互通信和共享资源呢？这就需要组建一个家庭局域网。
家庭局域网不仅能够让我们在不同设备之间方便地传输文件，还能实现多人同时在线游戏、共享打印机等功能，大大提升了家庭数字生活的便利性和趣味性。
接下来，我将为您详细介绍家庭局域网的组建方法。
一、准备工作在开始组建家庭局域网之前，我们需要先做好一些准备工作。
1、确定网络需求首先要明确家庭中哪些设备需要连接到局域网，以及这些设备的使用场景和对网络速度的要求。
比如，如果您经常在家中进行高清视频播放或者大型游戏，那么对网络速度的要求就会比较高。
2、选择网络拓扑结构常见的家庭局域网拓扑结构有星型、总线型和环形。
其中，星型结构是目前最常用的，它以路由器为中心，其他设备通过网线或无线方式连接到路由器上，这种结构易于扩展和维护。
3、选择网络设备（1）路由器：这是家庭局域网的核心设备，负责分配 IP 地址、实现数据转发等功能。
在选择路由器时，要考虑其无线信号覆盖范围、传输速度、支持的频段等因素。
（2）网线：如果您打算采用有线连接方式，那么需要准备合适的网线，常见的有五类线、超五类线和六类线，六类线的传输性能更好，但价格也相对较高。
（3）网卡：确保您的设备（如电脑、笔记本）具备有线或无线网卡，以便连接到局域网。
二、硬件连接1、有线连接如果您选择有线连接方式，将网线的一端插入路由器的 LAN 口（通常标有 1、2、3、4 等数字），另一端插入设备的网口。
2、无线连接打开设备的无线网络设置，搜索到您路由器的 SSID（无线网络名称），输入正确的密码即可连接。
三、路由器设置1、登录路由器管理界面在浏览器中输入路由器的默认 IP 地址（通常在路由器背面的标签上可以找到），输入用户名和密码登录。
2、设置无线网络（1）修改SSID：将默认的无线网络名称修改为您容易识别的名称。
家庭有线网络的组建
2.计算机网络的硬件组成
网络中的网络设备：中继器和集线器 网络中的网络设备：
2.计算机网络的硬件组成
网络中的网络设备：网桥和交换机 网络中的网络设备：
接入交换机
二层堆叠 交换机
三层堆叠 交换机
模块化汇聚 交换机
2.计算机网络的硬件组成
网络中的网络设备：路由器 中低端 网络中的网络设备：
路由器 高端路由器
1字节 8位
4段二进制位组成， “.”隔开 段二进制位组成， 段二进制位组成 隔开 每组数字的取值范围只能是0-255。 。 每组数字的取值范围只能是
5.IP地址基础知识
5.IP地址基础知识
A类网络地址 最高位为0 网络地址字段的长度仅仅为7 最高位为0，网络地址字段的长度仅仅为7位，主机地址长度24个位， 主机地址长度24个位 个位， 其格式为： 其格式为： （001.hhh.hhh.hhh---127.hhh.hhh.hhh） 001.hhh.hhh.hhh---127.hhh.hhh.hhh） 其中127.0.0.1是一个特殊 地址 表示主机本身， 其中127.0.0.1是一个特殊IP地址，表示主机本身，用于本地机器上 是一个特殊IP地址， 的测试和进程间通信。 的测试和进程间通信。
5.IP地址基础知识
Internet（互联网，又称因特网）是一种计算机网络的集合，以TCP/IP （Transmission Control Protocol/ Internet Protocol：传输控制协议/网际协 议）协议进行数据通信，把世界各地的计算机网络连接在一起，进行信息交 换和资源共享。 传输控制协议（TCP） 解决Internet分组交换通道中数据流量超载和传输拥塞，使数据传输 和通信更加可靠。 网际协议（IP） 网际协议是负责将数据单元从一个节点(源通信主机)传到另一个节点(目的 主机)。
家庭网络组建 (2)
家庭网组建背景描述：目前，家庭网络应用最多的连接是宽带路由器连接上网，这种方式最大的优点是价格低，而且稳定可靠，不仅适合一般家庭，对于中小企业来说也是很好的选择。
具体分析从背景描述来看，家里安装一个台式电脑，可以使手机、笔记本电脑同时使用一个账号上网，只需要设置局域网路由器pc共享就可以。
所需设备：台式机电脑、鼠标、键盘、多空插座、网线、剥线钳、网络测试仪、水晶头、路由器据体步骤一、硬件连接1、将网线连接到计算机的网卡上，网线的另一端连接到路由器后面板中的LAN接口。
路由器后面板的4个端口可随意供客户机使用，局域网中的计算机可以任意接入这些接口，没有顺序要求。
A.将ADSL宽带的网线与路由器后面的W AN接口相连B.将电源插进路由器后面的电源端口二，软件设置路由器设置，网络设置（IP地址，DNS等）1、宽带路由器的设置：在硬件连接完成以后，我们需要有一台已经与宽带路由器的LAN口相连接的PC来进行具体的设置。
在设置之前，我们应该确认这台机器已经装有TCP/IP网络协议，我们使用的机器是XP操作系统，其他操作系统平台的设置基本上都差不多，下面来看看我们需要在这台PC上进行如何的配置。
2、配置设置PC的TCP/IP选项：右键单击桌面的网上邻居图标，点击“属性”选项。
在弹出的窗口中选择本地连接，右键单击选择“属性”选项。
这时，在弹出的对话框中双击“Internet 协议（TCP/IPv4）选项”。
在弹出的对话框中选择“使用下面的IP地址”选项，这时我们便可以设置这台PC的IP地址了。
宽带路由器的出厂IP地址一般都为192.168.1.1，所以我们在配置的时候需要将配置的PC设置和宽带路由器在同一个网段当中。
这里，我们将这台PC的IP地址设置为192.168.1.254，子网掩码255.255.255.0，默认网关为192.168.1.1，一般用默认自动获取IP地址即可。
通过以上的设置，我们就可以登陆的路由器进行具体的配置工作了，首先双击桌面的IE浏览器，在地址栏内输入192.168.1.1的IP地址。
二、家庭计算机网络的组建过程
组建家庭计算机网络的过程是怎样的？
我们就带着这样的问题来进行学习！
二、家庭计算机网络的组建过程
假如要把家里的电脑设备连接成一个小型 局域网，可以有些什么方法？需要经历哪些 过程？
五个步骤： 1、确定组网方案 有线组网与无线组网 2、配置硬件 网卡、网线、集线器、Modem 3、配置软件
调制解调器：也叫Modem，俗称“猫”。它 的功能是信号转换。
集线器（Hub）：是一种集中完成多台设备 连接的专用设备。用集线器构建的局域网属 于共享式局域网。
交换机（Switch）：是实现局域网的基本的 设备之一，用交换机构建的局域网称为交换 式局域网。与共享式局域网相比，它的数据 传输速率更高，适合于大数据量和非常频繁 的网络通信。
4、设置共享设备和资源 操作步骤：在共享文件夹上单击右键，并选 择“共享和安全”，勾选上“在网络上共享 这个文件夹”，并按“确定”。 5、设置共享Internet 最简单的方法是把一台计算机接上两块网卡， 其中一块网卡接到集线器或交换机等连接设 备上，另一块接到ADSL Modem上。
ห้องสมุดไป่ตู้
网卡：也称网络适配器、网络接口卡，它的 功能是实现微机通讯的。
路由器（Router）：用于连接不同网络协议 的网络。路由器能识别数据目的地址所在的 网络，并能从多条路径中选择最佳的路径发 送数据。
归纳小结： 网络的组建要经历哪些过程？ 确定组网方案、配置硬件、配置软件、设置 设备资源共享、设置Internet共享
