汽车实训指导书
汽车发动机实训指导书

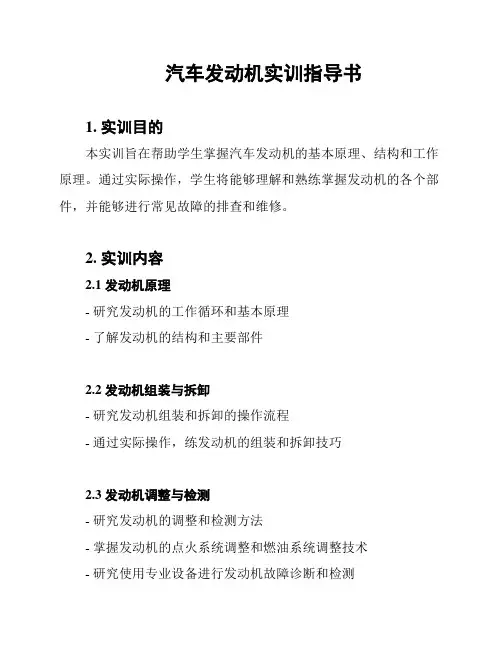

汽车发动机实训指导书
1. 实训目的
本实训旨在帮助学生掌握汽车发动机的基本原理、结构和工作原理。
通过实际操作，学生将能够理解和熟练掌握发动机的各个部件，并能够进行常见故障的排查和维修。
2. 实训内容
2.1 发动机原理
- 研究发动机的工作循环和基本原理
- 了解发动机的结构和主要部件
2.2 发动机组装与拆卸
- 研究发动机组装和拆卸的操作流程
- 通过实际操作，练发动机的组装和拆卸技巧
2.3 发动机调整与检测
- 研究发动机的调整和检测方法
- 掌握发动机的点火系统调整和燃油系统调整技术
- 研究使用专业设备进行发动机故障诊断和检测
3. 实训安全注意事项
- 实训期间必须穿戴好个人防护装备，包括安全帽、防护眼镜和手套
- 遵守实训场所的安全规定，禁止随意操作或触摸设备
- 禁止在实训区域内吸烟、吃东西或乱丢垃圾
- 注意保持实训场地的整洁，禁止乱堆放工具和材料
4. 实训评估与考核
本次实训将根据学生的实操操作能力、理论知识掌握程度、实训纪律等方面进行评估和考核。
请学生按照实训指导书的要求认真研究和参与实训，以取得良好的成绩。
以上为汽车发动机实训指导书的主要内容概述，希望能够对学生的实训活动提供有效的指导。
任何有关实训的问题和困难，请随时向实训辅导员或实训教师咨询。
祝愿大家在实训中取得好成绩！。
汽车电路实训报告指导书
一、实训目的通过本次汽车电路实训，使学生掌握汽车电路的基本原理、组成及工作过程，了解汽车电气设备的基本结构、工作原理和维修方法，提高学生的动手能力和分析问题、解决问题的能力。
二、实训内容1. 汽车电路基本组成及工作原理（1）汽车电源系统：包括蓄电池、发电机、调节器等。
（2）汽车照明系统：包括前照灯、转向灯、尾灯、仪表灯等。
（3）汽车仪表系统：包括车速表、转速表、燃油表、水温表等。
（4）汽车启动系统：包括起动机、继电器、开关等。
（5）汽车点火系统：包括点火线圈、分电器、火花塞等。
（6）汽车辅助电气设备：包括雨刮器、刮水器、电动门窗、空调等。
2. 汽车电路故障诊断与排除（1）故障诊断方法：观察法、仪表检测法、电路分析法等。
（2）故障排除步骤：确定故障现象、分析故障原因、查找故障部位、排除故障。
三、实训步骤1. 实训准备（1）熟悉实训设备和工具，了解实训内容。
（2）了解汽车电路图，掌握各电气设备的接线方式。
（3）复习相关理论知识，为实训做好准备。
2. 实训操作（1）观察汽车电路实物，对照电路图，了解各电气设备的连接方式。
（2）根据实训要求，进行以下操作：① 汽车电源系统：检查蓄电池、发电机、调节器等设备的连接情况，测试电压。
② 汽车照明系统：检查前照灯、转向灯、尾灯、仪表灯等设备的连接情况，测试亮度。
③ 汽车仪表系统：检查车速表、转速表、燃油表、水温表等设备的连接情况，测试数据。
④ 汽车启动系统：检查起动机、继电器、开关等设备的连接情况，测试启动性能。
⑤ 汽车点火系统：检查点火线圈、分电器、火花塞等设备的连接情况，测试点火性能。
⑥ 汽车辅助电气设备：检查雨刮器、刮水器、电动门窗、空调等设备的连接情况，测试功能。
3. 故障诊断与排除（1）根据实训要求，模拟故障现象。
（2）运用故障诊断方法，分析故障原因。
（3）查找故障部位，排除故障。
四、实训报告要求1. 实训报告应包括以下内容：（1）实训目的及意义。
（2）实训内容概述。
汽车电器实训指导书-中控门锁安装方法

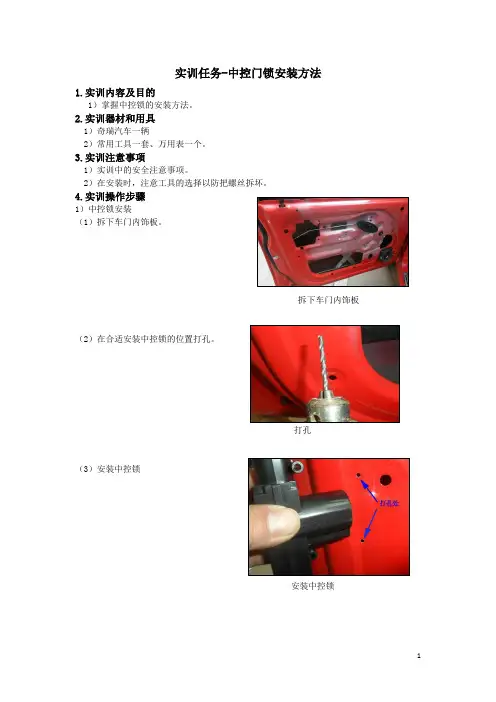

实训任务-中控门锁安装方法
1.实训内容及目的
1）掌握中控锁的安装方法。
2.实训器材和用具
1）奇瑞汽车一辆
2）常用工具一套、万用表一个。
3.实训注意事项
1）实训中的安全注意事项。
2）在安装时，注意工具的选择以防把螺丝拆坏。
4.实训操作步骤
1）中控锁安装
（1）拆下车门内饰板。
拆下车门内饰板（2）在合适安装中控锁的位置打孔。
打孔
（3）安装中控锁
安装中控锁
（3）安装中控锁上拉杆固定在车
门开关拉杆处。
中控锁上拉杆
（4）连接主机与中控锁的连接线。
中控锁的连接线
（5）中控锁的连接线通过车门边的护板
橡胶条隐藏。
车门边的护板
2）中控锁接线
（1）拆下方向盘下方护板找到所需的
连接线。
方向盘下方线束
（2）将中控锁控制器上的转向灯线
接到转向灯开关下方转向灯线束上
转向接线
（3）将中控锁控制器上的红色工作电源线线
接到常火线位置线束上。
黑色为控制器的搭铁
线。
中控锁控制器工作电源线
（4）将中控锁控制器上的刹车线，连接
到刹车位置线束上。
边门线连接到门控
线上。
刹车门控ACC线束连接
5.实训记录单
中控锁安装
序号安装项目安装步骤备注
1 中控锁的安装。
《汽车维护与保养实训》指导书
04
电气设备维护与保养
汽车电气系统概述
1 2
汽车电气系统组成
包括电源系统、起动系统、点火系统、照明与信 号系统、仪表与报警系统、辅助电气系统等。
汽车电气系统特点
采用低压、直流电源，单线制负极搭铁，设有保 险装置等。
提高汽车性能
维护和保养可以确保汽车各系统、部件和机构处于良好的工作状态， 提高汽车的动力性、经济性、制动性、操纵稳定性等性能。
节约燃油和减少排放
良好的汽车维护和保养可以确保发动机燃烧充分，降低燃油消耗，同 时减少有害气体的排放，有利于环境保护。
保障行车安全
通过维护和保养，可以及时发现和排除汽车存在的安全隐患，确保行 车安全。
花塞等。
常见维修工具与设备介绍
螺丝刀和扳手
用于拆卸和安装螺栓、螺母等 紧固件。
千斤顶和举升机
用于举升汽车以便进行底盘维 修和保养。
发动机检测仪
用于检测发动机的工作状态和 故障码。
轮胎拆装机和平衡机
用于拆卸、安装和平衡轮胎。
安全操作规程及注意事项
遵守安全操作规程
在进行汽车维护和保养时，必须严格 遵守安全操作规程，确保人员和设备 的安全。
万用表
用于测量电压、电阻、电流等电参数，检查电路是否存在断路、短路 等问题。
排除故障思路和方法
由简到繁
先从简单的部件和线路开始检查，逐步深入到复 杂的系统和部件。
替换法
怀疑某个部件有问题时，可以用正常的部件进行 替换试验，判断故障是否由该部件引起。
逐步逼近法
通过逐步缩小故障范围，最终找到故障点并进行 修复。
汽车电器实训指导书- 实车点火系拆装

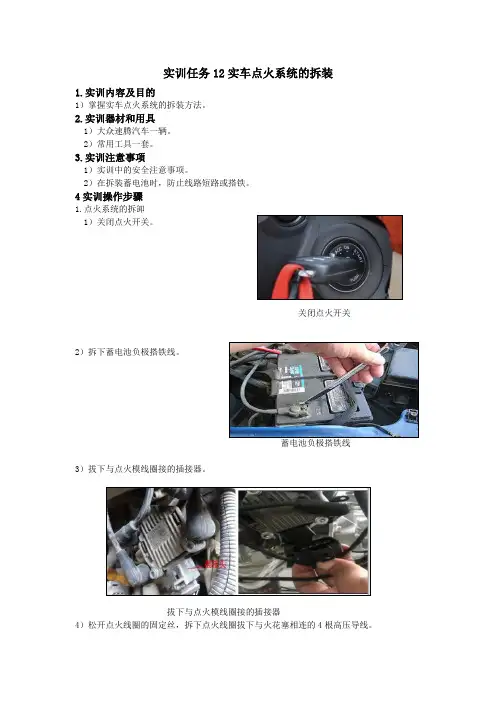

实训任务12实车点火系统的拆装
1.实训内容及目的
1）掌握实车点火系统的拆装方法。
2.实训器材和用具
1）大众速腾汽车一辆。
2）常用工具一套。
3.实训注意事项
1）实训中的安全注意事项。
2）在拆装蓄电池时，防止线路短路或搭铁。
4实训操作步骤
1.点火系统的拆卸
1）关闭点火开关。
关闭点火开关
2）拆下蓄电池负极搭铁线。
蓄电池负极搭铁线
3）拔下与点火模线圈接的插接器。
拔下与点火模线圈接的插接器
4）松开点火线圈的固定丝，拆下点火线圈拔下与火花塞相连的4根高压导线。
拆下固定丝与缸线
5）取下点火线圈。
点火线圈
6）用火花塞套筒拧下汽缸盖上的火花塞，将缸盖上的火花塞孔用棉纱堵好。
拆火花塞
5.实训记录单。
汽车空调检测实训指导书

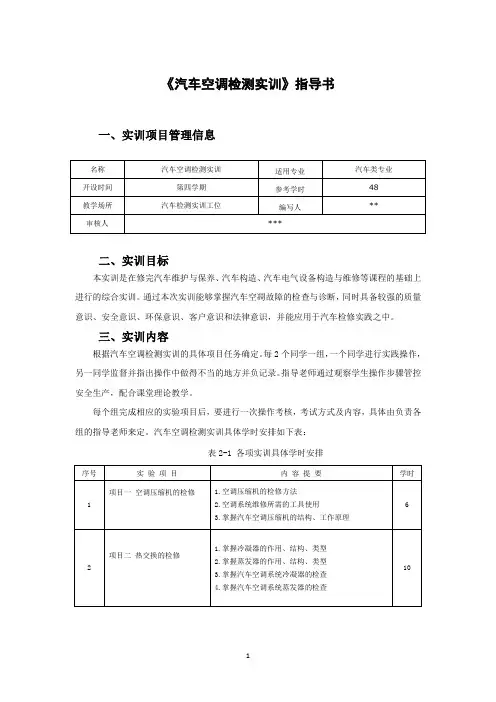

《汽车空调检测实训》指导书一、实训项目管理信息二、实训目标本实训是在修完汽车维护与保养、汽车构造、汽车电气设备构造与维修等课程的基础上进行的综合实训。
通过本次实训能够掌握汽车空凋故障的检查与诊断，同时具备较强的质量意识、安全意识、环保意识、客户意识和法律意识，并能应用于汽车检修实践之中。
三、实训内容根据汽车空调检测实训的具体项目任务确定。
每2个同学一组，一个同学进行实践操作，另一同学监督并指出操作中做得不当的地方并负记录。
指导老师通过观察学生操作步骤管控安全生产，配合课堂理论教学。
每个组完成相应的实验项目后，要进行一次操作考核，考试方式及内容，具体由负责各组的指导老师来定。
汽车空调检测实训具体学时安排如下表：表2-1 各项实训具体学时安排四、实训过程（一）实训准备实训安全纪律教育和实训安排（两人一组进行学生分组）。
（二）实训流程项目一空调压缩机的检修1．实训目的及要求1）通过实训，掌握空调压缩机的检修方法。
2）通过实训，掌握空调系统维修所需的工具使用。
2．实训时间：6学时3. 设备与器材1）翼子板布、前格栅布、三件套2）空调压力表3）空调检漏仪4）拆装工具5）工作性能良好的空调实训平台（空调压缩机）4．预习内容1）汽车空调基础知识。
2）汽车空调的基本组成。
5．实训步骤、方法与注意事项1）拔下蓄电池插头。
2）排放制冷剂。
3）拆卸高、低压管，封闭管口，防止异物侵入。
4）拆卸电磁离合器导线。
5）拆下驱动皮带。
6）拆卸压缩机固定螺栓。
7）拆下压缩机，安装反之。
注意：（1）起动车辆，开启空调系统，检查空调系统是否有制冷效果，判断是否为压缩机故障，并记录故障现象。
（2）向驾驶员询问该车之前的维修记录。
项目二热交换的检修1．实训目的及要求1）通过实训，掌握汽车空调系统冷凝器的检查。
2）通过实训，掌握汽车空调系统蒸发器的检查。
2．实训时间：10学时3. 设备与器材1）翼子板布、前格栅布、三件套2）空调压力表3）空调检漏仪4）拆装工具5）工作性能良好的空调实训平台（空调压缩机）4．预习内容1）汽车空调系统冷凝器的基础知识。
汽车认识实训教案
汽车认识实训教案
一、汽车认识实训的介绍
1、汽车认识实训是指对汽车的结构、系统、构造、安全技术与维护保养等方面进行深入的理论和实践性训练，即进行汽车结构拆解、技术检修、构造安装、维护保养等实际操作实训练习的课程安排，目的是培养学员掌握车辆的结构、技术、维修与保养的基本知识及相关实践操作技能，为从事汽车维修技术工作提供基础。
2、汽车认识实训是汽车维修和服务的基础课程，它包含了汽车结构的拆解、性能测试、构造安装、维护保养等课程安排，旨在帮助学员认识并掌握汽车的部件、结构、性能测试、检查与修理等知识，为操作技术熟练、维修能力强提供坚实基础。
二、汽车认识实训的主要内容
1、汽车的结构认识：包括机械变速箱、电动变速箱、液力变速箱、转向系统、轮胎及轮毂系统等的基本特点及组成结构的认识，巩固学习每一个系统的构造认识。
2、汽车性能测试：包括发动机的经济性能、耐用性等测试，刹车系统性能测试，悬架系统性能测试，汽车煞车性能测试，汽车空调电子系统性能测试，汽车车身及空气动力性能测试等。
汽车检测与维修综合实训指导书5.13
汽车检测与维修综合实训指导书5.13汽车检测与维修技术专业综合实训指导书辽宁理工职业学院汽车系2013．4总论一、实训目的与内容根据我院2011级人才培养方案的要求，本实训着重进行汽车综合技能训练，实训目标是作为汽车检测与维修技术专业学生应掌握的实操技能与企业工作岗位零距离对接。
实训内容为三大模块共12个项目，总课时216。
二、综合实训模块、项目及课时安排表三、实训方法1、实训过程中，各难点项目由指导教师重点指导，学生以动手为主，并结合实际操作，讨论工作过程及调整方法。
2、指导教师效仿汽车维修企业中师傅带徒弟的传、帮、带的教学方法。
四、实训所用的设备，工、量具和机具1、汽车专用设备：举升机（包括四柱和两柱）、拆装用设备、整形机、烤漆房等。
2、常用工量具和仪器、仪表：开口扳手、梅花扳手、活动扳手、套筒扳手、管子扳手、扭力扳手、锤子、钳子（鲤鱼钳、尖嘴钳、卡簧钳）、螺丝刀、剪刀、手摇柄、火花塞套筒、千斤顶、游标卡尺、千分尺、量缸表、厚薄规、直尺、尺；气缸压力表、真空表、燃油压力表、万用表、示波器、汽车解码器、四气分析仪等。
3、汽车专用工、机具：弹簧钳、铳子、錾子、冲子、刮刀、撬棍、铜棒、时规螺母套筒、时规拉器、活塞环钳、轮毂轴承螺母专用套筒、各种拉器、独立悬挂弹拆装器、摇杆、接杆、离合器拆装托架、变速器托架、车桥拆装托架、空气压缩机、风动扳手、悬臂吊、发动机专用吊具等。
五、实训注意事项1、安全注意事项（1）注意人身和机件的安全，不了解的先了解后动手，特别是注意在车底下工作时的人身安全。
（2）未经许可，不准扳动机件和乱动电器按钮开关。
（3）注意防火。
（4）认真接受实训前的安全知识教育。
2、操作注意事项（1）机、工、量具的正确使用。
（2）两柱举升机的升降操作必须在老师的指导下进行。
（3）严格按维护技术规程、操作工艺要求进行作业。
（4）需调整的部位，应按出厂技术数据或技术规程规定的数据进行调整。
（5）注意拧紧螺钉、螺母、螺栓的顺序，有规定力矩要求的，必须用扭力扳手拧紧。
汽车四轮定位实训指导书
《汽车四轮定位实训》指导书一、实训项目管理信息二、实训目标本实训是在汽车构造、汽车机械基础、汽车底盘构造与维修等课程的基础上进行的。
通过本次实训使学生能够掌握轿车的定位参数及四轮定位仪的基本结构和工作原理；掌握常见轿车的转向轮定位的检查和调整方法，并能初步应用于汽车检测与维修的实践之中。
三、实训内容实训项目以2人为一组，项目每个步骤讲解完，每个组完成相应的实操项目后，要进行一次操作考核。
实训分为转向车轮定位的检查、调整前轮外倾角、调整前束、前轮定位的调整顺序等几大部分，各项实训具体学时安排如下表：表2-1 各项实训具体学时安排四、实训过程（一）实训准备先进行理论教学，对前学期所学的汽车底盘知识回顾。
同时进行实训安全纪律教育和实训分组及实训项目安排。
（二）实训流程项目一转向车轮定位的检查1．实训目的及要求1）通过实训，掌握转向车轮定位的检查的准备工作及注意要点。
2．实训时间：4学时3. 设备与器材1）轿车一辆2）常用专用工具3）胎压表4）剪式举升机4．预习内容1）专用检测台的结构及其工作原理。
2）胎压表的使用。
3）汽车悬架的相关知识。
5．实训步骤、方法与注意事项检查前轮定位前，车辆应先满足以下条件，否则检查结果无效。
1）汽车停放水平场地或专用检测台上，车轮在直线行驶位置且无负载。
2）轮胎气压符合规定。
3）车轮平衡，悬架活动自如。
4）转向系调整正确。
5）前悬架弹簧无过大的间隙和损坏。
检查和调整应在车辆行驶1000～2000km后，螺旋弹簧的长度基本定型的情况进行最为适宜。
项目二调整前轮外倾角1．实训目的及要求会进行车辆前轮外倾角的调整。
2．实训时间：8学时3. 设备与器材1）轿车一辆2）常用专用工具（开口扳手工具）3）调整杆4．预习内容1）前轮外倾角的含义。
2）调整前轮外倾角的作用。
5．实训步骤、方法与注意事项检查前轮外倾角是指车轮平面与垂直平面(纵向)之间的夹角，当前轮外倾角不正确时，轮胎会出现单边磨损(吃胎)。
汽车发动机拆装与检修实训指导书范本
发动机基本组成
曲柄连杆机构
包括机体组、活塞连杆组和曲轴飞轮 组，是发动机实现工作循环和完成能 量转换的主要部分。
配气机构
包括气门组、气门传动组和气门驱动 组，用于控制发动机进气和排气的过 程。
燃油供给系统
包括燃油箱、燃油泵、喷油器等，负 责将燃油供给到发动机燃烧室。
点火系统
包括点火线圈、火花塞等，用于点燃 混合气。
。
02
检修步骤
根据故障现象和检测结果，确定检修方案并逐一排查故障点，对损坏的
零部件进行更换或修复。
03
注意事项
在检修过程中，要遵循安全操作规程，确保检测仪器的准确性和可靠性
，避免误判或漏检。同时，要注意保护好发动机的精密部件和密封件，
防止在检修过程中造成二次损坏。
06
实训总结与考核评估
实训总结报告撰写要求
滑油和密封胶等。
装配步骤
按照与拆卸相反的顺序进行装配， 先安装主要部件，再安装附件和密 封件，注意正确安装各部件并保证 其紧固度。
注意事项
在装配过程中，要确保各部件的配 合间隙和紧固力矩符合技术要求， 避免漏装、错装或损坏零部件。
检修操作演示
01
准备工作
熟悉发动机的常见故障和检修方法，准备好所需的检测仪器和维修工具
关安全知识。
01
使用专用工具进行拆装 操作，严禁使用不合适
的工具或暴力操作。
03
如遇异常情况或故障， 应立即停止操作并报告 教师或指导人员，切勿
擅自处理。
05
穿戴好防护用品，如工 作服、安全帽、防护眼 镜等，确保个人安全。
02
在拆装过程中，注意保 护发动机各部件，避免
损坏或划伤。
【最新推荐】汽车实训指导书-推荐word版 (15页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==汽车实训指导书篇一：汽车维修实训指导书汽车修理实训指导书主编：李凡彬机电工程系汽车实验中心201X年9月目录实训一气缸盖的检修??????????????????????1 实训二气缸体的检修??????????????????????3 实训三连杆的检修???????????????????????6 实训四缸体、缸盖螺纹孔螺纹损伤修复??????????????8 实训五连杆衬套的修配?????????????????????9 实训六轴承的检修???????????????????????10 实训七曲轴的检修???????????????????????12 实训八气门与气门座圈的检修??????????????????14 实训九润滑系的维护??????????????????????17 实训十冷却系的维护??????????????????????19 实训十一燃油系的维护?????????????????????22 实训十二发动机的总装?????????????????????25 实训十三离合器及操纵机构的维修????????????????29 实训十四离合器调整??????????????????????30 实训十五手动变速器的维修???????????????????31 实训十六自动变速器拆装????????????????????33 实训十七自动变速器的检修???????????????????35 实训十八自动变速器的检查及试验????????????????37 实训十九万向传动装置的拆装与调整???????????????40 实训二十驱动桥的拆装与调整??????????????????42 实训二十一转向桥与转向驱动桥的维修??????????????44 实训二十二车轮前束和最大转向角的调整?????????????46 实训二十三四轮定位??????????????????????47 实训二十四车轮拆装更换与轮胎的平衡试验????????????49 (来自: : 汽车实训指导书 )实训二十五悬架系统主要零部件的维修??????????????50 实训二十六汽车转向系的检修??????????????????53 实训二十七制动器和制动传动装置的维修?????????????55实训一气缸盖的检修一、实训目的1、掌握气缸盖变形的检修和主要技术要求，以及气缸盖厚度和燃烧室容积的检测。
新能源汽车实训实训指导书
《新能源汽车实训》指导书一、实训项目管理信息二、实训目标本实训是在汽车构造、认识新能源汽车、新能源汽车电池及管理系统检修等课程的基础上进行的。
通过本次实训使学生能够掌握学习专业知识和培养学生的职业行动能力，学会读懂汽车电路图以及了解各电器之间的联系，为之后从事汽车维修奠定基础。
掌握新能源汽车常用检测工具的认识与使用；掌握动力电池的检测与维修；掌握动力电池的日常维护与更换。
同时具备较强的质量意识、安全意识、环保意识、新能源创新意识、客户意识和法律意识。
三、实训内容根据实训的具体项目任务确定。
按照工作任务或工作项目需要组成的工作小组或项目小组形式，各项实训具体学时安排如下表：表2-1 各项实训具体学时安排四、实训过程（一）实训准备先进行理论教学，对前学期所学的新能源汽车概述知识回顾。
同时进行实训安全纪律教育和实训分组及实训项目安排。
（二）实训流程项目一锂离子动力电池组的日常维护1．实训目的及要求1）通过实训，掌握锂离子动力电池组的日常维护及注意要点。
2．实训时间：6学时3. 设备与器材1）新能源汽车2）常用专用绝缘工具3）绝缘手套和防护设备4）锂离子动力电池组4．预习内容1）电池组的外观检查有哪些内容。
2）电池组漏电检测。
3）电池着火时，应用干沙或氮气灭火器灭火。
5．实训步骤、方法与注意事项1）检查电池组的外观。
电池组盖与电极柱应清洁，不应有灰尘、金属屑等污物存在，若有，则应用压缩空气进行清理；电池组外壳不应有裂纹、鼓胀、变形、极柱松动等异常情况；电池盖与托盘应保持密封，电池与车身结合处应贴合紧密。
2）电池连接状况检查。
电池极柱接头连线应牢固可靠，不应有腐蚀现象；单体电池的各连接点及电池组导电带、电压、温度采集端子等节点的接触应可靠，不应有松动、脱落、生锈或变形现象；充电插头与插座接触应良好。
3）电池组漏电检测。
为减小电动汽车电气设备的工作电流，锂离子电池组的工作电压一般采用直流300 V以上的电压规范，故汽车锂离子动力电池组有着很高的绝缘性要求。
【实训指导书】6-3汽车营销活动实施要点
项目六汽车营销策划方案实施与评价
任务三汽车营销活动实施要点
图1 汽车营销活动现场
展车、红灯笼、中国结、彩绸、洽谈桌椅、车型立牌、地毯、车模、宣传立牌、饮品、茶杯、冷餐、
结合学习的内容，根据《路虎汽车自驾游活动策划方案》中的活动流程和物料准备，梳理出需要的物料并利用表格形式进行归纳整理。
图3 汽车营销活动图片
8.中进捷旺路虎4S店即将举行自驾游活动，阐述活动执行的注意事项，并提供应急方案。
注意事项：
①每辆车都有2位以上自驾游的人，其中一定要有一位经过专门自驾游应急培训的4S店陪驾人员；
②每辆车配备一部传呼机；
③服务车需携带安全装备，包括灭火器、停车警示牌或警示的；
④车队中带一位医护人员及几位维修技师；
- 3 -
- 5 -。
汽车空调实训指导书-空调蒸发箱拆装
空调蒸发箱拆装
1.实训内容及目的
1）熟练掌握空调蒸发器拆装
2.实训器材和用具
1)常用工具1套、卡罗拉整车1辆、卡罗拉发动机试验台架1台
3.实训注意事项
1）注意人身安全
4.实训操作步骤
1）断开电瓶负极（防止作业时构成回路）。
图1-1负极断电
2）拔下暖风水管，把暖风水箱里面的水用气枪吹干净（防止作业时流入车内）。
暖风水箱
3）拆除蒸发箱空调管路（包括膨胀阀）。
拆除蒸发箱管路4）拆除仪表台。
拆除仪表台5）取下鼓风机总成。
取下总成6）拆下鼓风机。
取下鼓风机
7）拆除总成卡子，取下温度传感器，拿出蒸发箱。
取下蒸发箱。
汽车电器实训指导书-起动系统故障判断
实训任务11起动系统故障判断1.实训内容及目的2）掌握起动系统的故障排除。
2.实训器材和用具1）大众速腾一辆。
发动机模型一台。
2）常用工具一套、万用表一部。
3.实训注意事项1）实训中的安全注意事项。
2）在测量起动系统部件时，注意手不要接触到表笔的金属部分以免造成影响测量数据。
3）在各个系统认识演示时，点火开关应及时回位，以防造成误起动。
4.实训操作步骤1）起动控制电路原理(1)当点火开关打到ST档(起动档)时，电流从蓄电池正极→点火开关1柱→点火开关5柱→起动继电器3柱→电磁线圈→起动继电器4柱→搭铁构成回路，此时起动继电器触点吸合。
(2)当起动继电器触点吸合时，电流走从蓄电池正极→起动继电器1柱→闭合触点→起动继电器2柱→起动机5柱(电磁开关起动柱)→吸引和保持两个线圈搭铁构成回路，此时起动机工作。
(3)发动机起动后，点火开关退出ST档(起动档)，起动继电器电磁线圈磁场消失触点打开，起动机退出工作。
起动控制电路2）起动机常见的故障（1）起动机不转故障现象：起动时起动机不转故障原因，①电源故障：蓄电池严重亏电或极板硫化、短路等，蓄电池极桩与线夹接触不良，起动电路导线连接处松动而接触不良等。
②起动机故障：换向器与电刷接触不良，激磁绕组或电枢绕组有断路或短路，绝缘电刷搭铁，电磁开关线圈断路、短路、搭铁或触点烧蚀等。
③起动继电器故障：起动继电器线圈断路、短路、搭铁或其触点接触不良。
④点火开关故障：点火开关接线松动或内部接触不良。
⑤起动系线路故障：起动线路中有断路、导线接触不良或松脱等。
故障诊断方法①检查电源按喇叭或开大灯，如果喇叭声音小或嘶哑，灯光比平时暗淡，说明电源有问题。
②检查起动机用起子将起动机电磁开关上连接蓄电池和电动机导电片的接线柱短接，如果起动机不转，则说明是电动机内部有故障，应拆检起动机。
③检查电磁开关用起子将电磁开关上连接起动继电器的接线柱与连接蓄电池的接线柱短接，若起动机不转，则说明起动机电磁开关有故障，应拆检电磁开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《汽车机械基础实训》
任务书
一、实习的性质、任务和基本要求
汽车技术实训是等专业课之前，进行的教学性的实习，以提高学生对专业的认识，明确自己的发展方向，对整部汽车总体构造及行业发展现状，有一定的掌握了解。
本次实习应达到的基本要求是：掌握汽车总体构造的主要部件及总成名称、构造、相互关系、安装位置、工作情况。
二、学时分配及实验项目表
该课程的总学时数为30学时；实验项目名称和学时分配情况见下表：《汽车技术实训》项目表
项目一汽车总体构造认识
1、实验目的与要求：
1.1 结合实物了解汽车的四大组成部分。
1.2 了解各部分的功能和基本类型，分析汽车行驶中的驱动力和行驶阻力。
1.3 熟悉各主要总成的名称和安装位置。
1.4 了解发动机的基本构成。
1.5观察认识仪表、报警灯信号系统。
2. 思考题
2.1列举汽车仪表板板面上，主要的仪表和报警灯并简述其功用。
2.2发动机通常由那些机构和系统组成？各有什么功用？
2.3现代汽车的布置型式通常有几种?轿车上逐渐盛行的布置型式是?有何特点?
发动机前置后轮驱动(fr)——是传统的布置型式。
国内外的大多数货车、部分轿车和部分客车都采用这种型式。
发动机前置前轮驱动(ff)——是在轿车上逐渐盛行的布置型式，具有结构紧凑、减小轿车的质量、降低地板高度、改善高速时的操纵稳定性等优点。
发动机后置后轮驱动(rr)——是目前大、中型客车盛行的布置型式，具有降低室内噪声、有利于车身内部布置等优点。
少数微型或普及型轿车也采用这种型式。
发动机中置后轮驱动(mr)——是目前大多数运动型轿车和方程式赛车所采用的布置型式。
由于这些车型都采用功率和尺寸很大的发动机，将发动机布置在驾驶员座椅之后和后桥之前有利于获得最佳轴荷分配和提高汽车的性能。
项目二、曲柄连杆机构、配气机构认识
1、实验目的与要求
1.1 观察曲柄连杆机构的组成和安装形式。
1.2 观察活塞、活塞环的特点。
1.3 观察曲轴的特点。
1.4 观察配气机构的组成和安装形式。
1.5 观察气门间隙的位置。
2、思考题
2.1 曲柄连杆机构的组成和功用是什么？为何活塞环要用扭曲环？
2.2 配气机构的组成和功用是什么？为何进气门和排气门大小不一样？
项目三、冷却润滑系统认识
1、实验目的与要求
1.1 掌握发动机冷却系统的组成以及功用，对冷却系统的主要部件的安装位置有一个了解。
1.2掌握发动机润滑系统的组成以及功用，对润滑系统的主要部件的安装位置有一个了解。
1.3 分析大、小循环的工作线路。
1.4了解机油加注部位和加注量的判断。
2、思考题
2.1 发动机过冷、过热有何危害？
2.2 画出冷却系简图。
2.3 发动机润滑系的功用。
有那几种润滑方式？
项目四、点火及燃油供给系统认识
1、实验目的与要求
1.1 了解发动机点火系统的组成以及功用，对点火系统的主要部件的安装位置有一个了解。
1.2了解发动机燃油供给想系统的组成以及功用，对燃油供给系统的主要部件的安装位置有一个了解。
2. 思考题
2.1 发动机点火系的组成及功用。
2.2 发动机燃油供给系的基本组成。
项目五、传动系总成认识实验
1.实验目的与要求
1.1观察传动系的组成以及各组成的结构及相互连接关系。
1.2观察分析常见离合器、变速器的结构特点
1.3观察分析变速器操纵机构的结构原理。
2. 思考题
2.1 汽车传动系的组成及各部件的功用。
项目六、行驶系总成认识实验
1.实验目的与要求
1.1观察行驶系的组成以及车架、车桥悬架等的结构及相互连接关系。
1.2观察分析常见悬挂的结构特点和车架、车桥的连接关系。
1.3观察分析减振器的结构原理。
2. 思考题
2.1 汽车行驶系的组成及各部件的功用。
项目七、转向系总成认识实验
1.实验目的与要求
1.1观察转向系的组成、结构及相互连接关系。
1.2观察分析常见转向系统的结构特点。
1.3观察分析转向器的结构原理。
2. 思考题
2.1 汽车转向系的组成及各部件的功用。
项目八、制动系总成认识实验
1.实验目的与要求
1.1观察制动系的组成、结构及相互连接关系。
1.2观察分析常见制动系统的结构特点。
1.3观察分析制动器结构原理。
2. 思考题
2.1 汽车制动系的组成及各部件的功用。
精品文档可编辑。
