跳线和信息模块制作实训报告

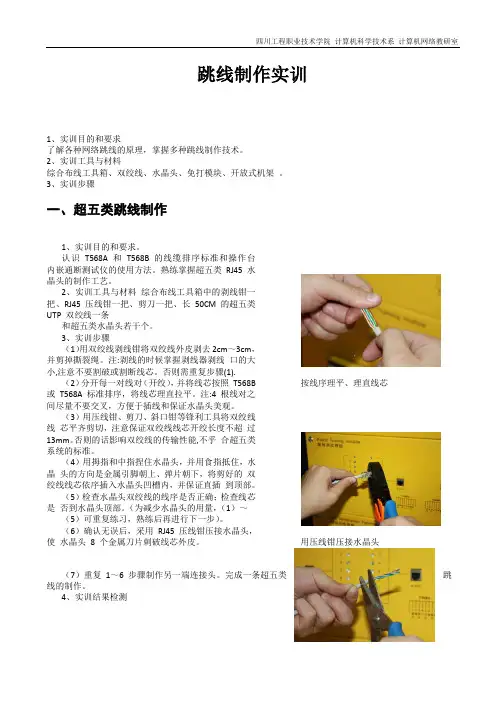

001跳线制作实训
跳线制作实训1、实训目的和要求了解各种网络跳线的原理，掌握多种跳线制作技术。
2、实训工具与材料综合布线工具箱、双绞线、水晶头、免打模块、开放式机架 。
3、实训步骤一、超五类跳线制作1、实训目的和要求。
认识 T568A 和 T568B 的线缆排序标准和操作台 内嵌通断测试仪的使用方法。
熟练掌握超五类 RJ45 水晶头的制作工艺。
2、实训工具与材料 综合布线工具箱中的剥线钳一把、RJ45 压线钳一把、剪刀一把、长 50CM 的超五类UTP 双绞线一条和超五类水晶头若干个。
3、实训步骤（1）用双绞线剥线钳将双绞线外皮剥去2cm ～3cm ，并剪掉撕裂绳。
注:剥线的时候掌握剥线器剥线 口的大小,注意不要割破或割断线芯。
否则需重复步骤(1). （2）分开每一对线对（开绞），并将线芯按照 T568B 或 T568A 标准排序，将线芯理直拉平。
注:4根线对之间尽量不要交叉，方便于插线和保证水晶头美观。
（3）用压线钳、剪刀、斜口钳等锋利工具将双绞线线 芯平齐剪切，注意保证双绞线线芯开绞长度不超 过 13mm 。
否则的话影响双绞线的传输性能,不乎 合超五类系统的标准。
（4）用拇指和中指捏住水晶头，并用食指抵住，水晶 头的方向是金属引脚朝上、弹片朝下，将剪好的 双绞线线芯依序插入水晶头凹槽内，并保证直插 到顶部。
（5）检查水晶头双绞线的线序是否正确；检查线芯是 否到水晶头顶部。
（为减少水晶头的用量，（1）～（5）可重复练习，熟练后再进行下一步）。
（6）确认无误后，采用 RJ45 压线钳压接水晶头，使 水晶头 8 个金属刀片刺破线芯外皮。
按线序理平、理直线芯用压线钳压接水晶头（7）重复 1～6 步骤制作另一端连接头。
完成一条超五类跳线的制作。
4、实训结果检测（1）确认多功能操作台上内嵌的跳线测试模组性能是否正常。
（2）检查跳线两边水晶头金属片是否全部压下去。
注：若没全部压下去的话则需要重压接或重做水晶头。
（3）将跳线插到跳线测试模组两个RJ45 接口上，观测模组指示的闪亮顺序。
实训项目一：信息模块和配线架端接实训报告...(1)
三、实训环境
1）“西元”牌网络配线实训装置，型号ＫＹＰＸＺ－０１－０５。
2）网线、RJ-45水晶头、剥线器、打线钳。
四、实训步骤（参考课本P52页实训项目二，P53页实训项目三完成实训要求的实训步骤）
五、实训中的问题和解决方法
六、回答实训思考题
《综合布线》实训报告书
班级：姓名：学号：
课程名称
综合布线
实验项目
实训项目一：信息模块和配线架端接
实验项目类型
验
证
演示
综合
设计
其他
指导教师
王巧巧
成绩
√
一、实训任务
任务一：网络模块原理端接实训
任务二：RJ-45网络配线架端接实训
二、实训目的
1）熟悉RJ45信息模块线的端接方法
2）熟悉配线架中双绞线的端接方法
1）写出和568B端接线顺序。
2）写出模块端接原理。
3）写出压线钳操作注意事项
4）总结出网络配线架模块端接方法和注意事项。
七、实训心得与体会
教师签名：王巧巧
2010年3月17日
注：实验报告命名格式：8位学号+姓名+实验名
网络跳线制作和测试实验
RJ45头压线前的结构
RJ45头压线后的结构
2.5 实验报告
（1）、写出568A、568B色谱等网络跳线8芯色谱和压 接线顺序。
（2）、写出网络跳线压接线的原理。 （3）、总结出网络跳线压接线的方法和注意事项。
实训技术原理
RJ45头压接线原理
RJ45头的压接线原理为，利用压线钳的压力使 RJ45头中的刀片首先压破线芯绝缘护套，然后再 压入铜线芯中，实现刀片与线芯的电气连接。
每个RJ45头中有8个刀片，每个刀片与1个线芯 连接。
双绞线的外径为10毫米。每个线芯绝缘护套外 径为1毫米，铜导体线芯直径一般为0.5毫米，如 果太粗，不紧影响压接线，而且成本高。如果太 细，不能保证压接线可靠。
（2）、网线2根，每根长度500毫米。 （3）、RJ45水晶头4个，护套4个。 （4）、网络压线钳1把，用于裁剪和压接RJ45头。 （5）、钢卷尺1个，测量网线长度。
2．4 实验步骤
（1）、打开带显示系统的网络配线实训装置电源开关。 观察电源指示灯是否正常。 （2）、准备好实验工具。 （3）、领取实验材料包，取出2根网线，每根长度500毫 米，RJ45水晶头4个，护套4个。

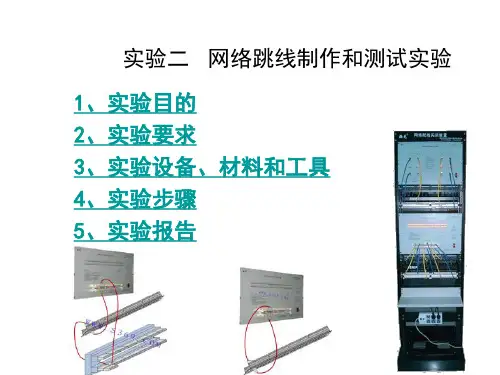

实验二 网络跳线制作和测试实验
1、实验目的 2、实验要求 3、实验设备、材料和工具 4、实验步骤 5 Nhomakorabea实验报告
2.1 实验目的
（1）、通过本实验掌握网络跳线的制作和压接 线原理。
（2）、掌握网络跳线的压接线方法和技巧。 （3）、掌握网络线的色谱、剥线方法、预留长
度和压接顺序。 （4）、掌握网络线压接常用工具和操作技巧。
2.2 实验要求
（1）、完成网络线的两端剥线。不允许损伤线 缆铜芯，长度合适。 （2）、完成2根网络跳线的制作实验，共计压 接4个RJ45水晶头。 （3）、要求压接方法正确，达到4次压接，每 次成功，压接线序检测正确。

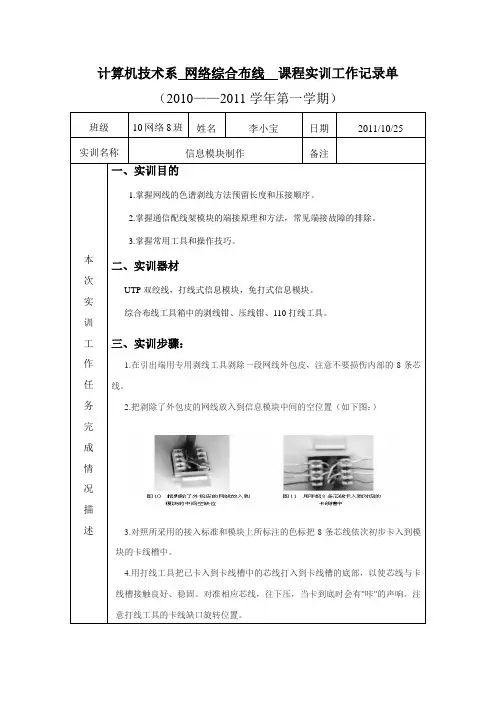

信息模块制作报告
计算机技术系网络综合布线课程实训工作记录单（2010——2011学年第一学期）班级10网络8班姓名李小宝日期2011/10/25 实训名称信息模块制作备注本次实训工作任务完成情况描述一、实训目的1.掌握网线的色谱剥线方法预留长度和压接顺序。
2.掌握通信配线架模块的端接原理和方法，常见端接故障的排除。
3.掌握常用工具和操作技巧。
二、实训器材UTP双绞线，打线式信息模块，免打式信息模块。
综合布线工具箱中的剥线钳、压线钳、110打线工具。
三、实训步骤：1.在引出端用专用剥线工具剥除一段网线外包皮，注意不要损伤内部的8条芯线。
2.把剥除了外包皮的网线放入到信息模块中间的空位置（如下图：）3.对照所采用的接入标准和模块上所标注的色标把8条芯线依次初步卡入到模块的卡线槽中。
4.用打线工具把已卡入到卡线槽中的芯线打入到卡线槽的底部，以使芯线与卡线槽接触良好、稳固。
对准相应芯线，往下压，当卡到底时会有"咔"的声响。
注意打线工具的卡线缺口旋转位置。
5.全部打完线后再对照模块上的色标检查一次，对于打错位置的芯线用打线工具的线钩勾出，重新打线。
对于还未打到底的芯线，可用打线工具的压线刀口重新压一次（如下图）。
6.打线全部完工后，用网线钳的剪线刀口或者其他剪线工具剪除在模块卡线槽两侧多余的芯线。
心得：通过信息模块实训，我们更加了解了信息插座由面板、信息模块和盒体底座几部分组成,信息模块端接是信息插座安装的关键和信息模块端接步骤，并在实训过程中发现问题并解决问题，和同学老师交流，更加熟练的掌握了信息模块的制作。
工作进度超额完成刚好完成还未完成工作质量良好一般不好任务跟踪指导教师赵老师当次结论。

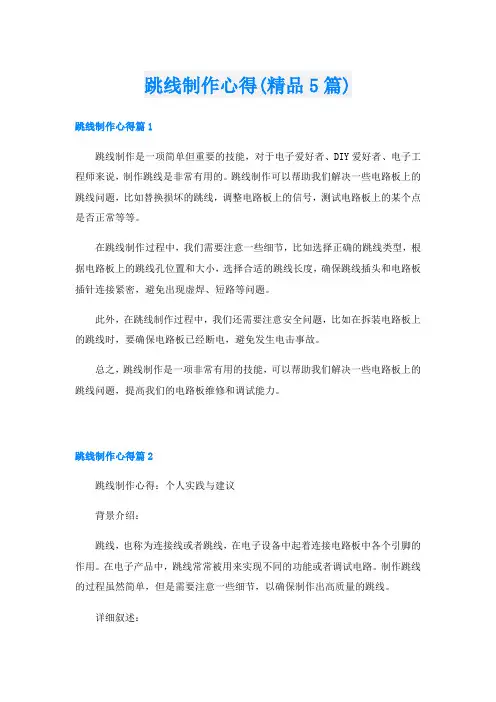

跳线制作心得(精品5篇)
跳线制作心得(精品5篇)跳线制作心得篇1跳线制作是一项简单但重要的技能，对于电子爱好者、DIY爱好者、电子工程师来说，制作跳线是非常有用的。
跳线制作可以帮助我们解决一些电路板上的跳线问题，比如替换损坏的跳线，调整电路板上的信号，测试电路板上的某个点是否正常等等。
在跳线制作过程中，我们需要注意一些细节，比如选择正确的跳线类型，根据电路板上的跳线孔位置和大小，选择合适的跳线长度，确保跳线插头和电路板插针连接紧密，避免出现虚焊、短路等问题。
此外，在跳线制作过程中，我们还需要注意安全问题，比如在拆装电路板上的跳线时，要确保电路板已经断电，避免发生电击事故。
总之，跳线制作是一项非常有用的技能，可以帮助我们解决一些电路板上的跳线问题，提高我们的电路板维修和调试能力。
跳线制作心得篇2跳线制作心得：个人实践与建议背景介绍：跳线，也称为连接线或者跳线，在电子设备中起着连接电路板中各个引脚的作用。
在电子产品中，跳线常常被用来实现不同的功能或者调试电路。
制作跳线的过程虽然简单，但是需要注意一些细节，以确保制作出高质量的跳线。
详细叙述：1.准备工作：在开始制作跳线之前，需要准备好所需的工具和材料。
这些包括剪刀、镊子、跳线、电阻、电容、二极管等。
同时，需要了解电路图，以便根据需要制作出相应的跳线。
2.剪线：在制作跳线时，首先需要将线材剪裁成合适长度。
需要注意的是，剪刀口要保持干净，以免影响剪切效果。
3.剥线：在剪裁完成后，需要将线材的外皮剥掉一段距离。
这个距离应该根据电路板上的引脚长度来确定。
在剥线过程中，需要注意不要伤到芯线。
4.插入：将剥掉外皮的线材插入到对应的电路板引脚中，并确保插入到底。
在这个过程中，需要使用镊子将线材轻轻地推进去。
5.焊接：在插入线材后，需要将跳线焊接到芯线上。
这个过程需要使用到电烙铁和焊锡，需要注意温度和时间，以确保焊接质量。
6.检查：在完成跳线制作后，需要检查跳线是否正确连接到了电路板上的各个引脚上。
网络跳线制作和测试实训
网络跳线制作和测试实训实验器材：超五类双绞线、水晶头（RJ-45）、压线钳实验内容：直连线制作、交叉线制作、线路通断测试、用交叉线实现对等双机互联知识准备：1.双绞网络线的标准接法双绞网络线一般用于星型网络的布线，每条双绞网络线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。
双绞网络线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。
一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
2.双绞网络线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。
只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。
3设备之间的连接方法a 网卡与网卡10M、100M网卡之间直接连接时，可以不hub，应采用交叉线接法。
b.网卡与光收发模块将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞网络线把计算机和收发器连接起来，双绞网络线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。
跳线和信息模块制作实训报告
2.用排除法 找到问题根 源，然后着 手解决问题 。
精选
1.看下内芯与水 晶头内的铜片接 触是否良好，可 用压线钳再压一 次。
2.熟练掌握剥 皮的力度，多
练习几次。
解决方法
3.压制铜片时， 要把钳子上的钢 齿对准铜片，一 次性压下去，不 要犹豫
4.再剥外皮的时候，先拿水晶
头比对一下。再用剥线钳在合
❖跳线的压接原理： ▪ （1）水平线：两端都是 T568B（或者T568A）； ▪ （2）交叉线：一端是T568B ，一端是T568A 。
精选
要求
色谱：
T568A：白绿，绿，白橙，蓝，白蓝，橙，白 棕，棕 T568B:白橙，橙，白绿，蓝，白蓝，绿，白 棕，棕
精选
Hot Tip
❖ 信息模块接线原理：
▪ 在综合布线工程中，双绞线的一端与配线柜的接线架相连， 另一端通过穿线管布到用户端的信息模块。用户用在使用直 通双绞线与信息模块相连的方法接入网络。这样做的目的是 根据用户的要求事先布置信息点，方便工作站移动，保持整 个布线的整齐美观，同时也是隔离故障的一种方法。信息模 块有信息插座和网线模块组成。信息插座有明线和暗线两种 ，用于固定到墙体或其他物体上。网线模块安装在信息插座 中，通过卡为来固定。网线模块和网线相连，也有一定的接 线标准，根据上面双绞线线序标准，接线柜端和端的线序一 般都采用T568B标准。
精选
Hot Tip
❖网线的接线原理：
▪ 长度为1.5cm，按T568B（或者T568A）从 左到右理顺线序，然后插入水晶头中。利用 压线钳用力将双绞线压入金属连接件的两个 刀片中间，在压入的过程中金属刀片将双绞 线的绝缘护套刺破，利用金属连接件刀片的 弹性将铜芯长期加紧，从而实现电气连接。
综合布线实训报告册
综合布线实训报告
专业：＿＿＿＿＿＿＿班级：＿＿＿＿＿＿＿学号：＿＿＿＿＿＿＿姓名：＿＿＿＿＿＿＿指导老师：＿＿＿＿＿＿
实训名称：数据跳线的制作与测试实训实训目的：
实训设备：
实训内容及步骤：
实训效果评价：
本次实训课后总结：
1、数据跳线的接线标准包括哪两类？
2、数据跳线的类型有哪几种？
3、测试跳线过程中出现了哪些错误测试结果及指示灯的闪烁情况？
实训名称：信息模块压制及打线上架操作实训实训目的：
实训设备：
实训内容及步骤：
实训效果评价：
本次实训课后总结：
1、本次实训所使用的设备和工具包括哪些？
2、记录模块的基本线序？
3、测试过程中出现了哪些错误测试结果及指示灯的闪烁情况？
实训名称：牵引布线、面板安装及测试实训实训目的：
实训设备：
实训内容及步骤：
实训效果评价：
本次实训课后总结：
1、本次实训中所使用的工具包括哪些？
2、简述缆线的捆扎要求？
3、所选用何种测试模型？测试结果及如何解决故障？
4、管理间设备间中的标准机柜内一般包括哪些网络设备？
5、简述理线器的基本功能？。
综 合 布 线 实 训 报 告
综合布线实训报告专业班级指导老师小组成员实训时间一、实训项目：综合布线二、地点：四川工商职业技术学院新区J1A408三、实训目的：掌握最基本的布线方法以及各种布线工具的用法四、实训设备及器材：1：双绞线、RJ-45水晶头、信息模块、息插座、配线架、光纤连接器、网线模块等。
2：压线钳、胶钳、剪刀、小刀、钉子、锤头、打线钳、剥线钳、网线钳3：塑料线槽、塑料管、面板、底盒、螺母、线缆分析仪、桥架4：机柜、交换机五、实训的步骤和内容：1、制作跳线——网络水晶头连接普通的网线分两种，一种是机对机，一种是机对集线器，即一种是同等设备，一种是不同设备。
一要网线有两个水晶头，不同的网线，水晶头的做法不一样。
水晶头的做法普通的有两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个水晶头组成。
两不同设备由两个568A或568B组成网线有两种做法，一种是交叉线，一种是平行线 交叉线的做法是：一头采用568A标准，一头采用568B 标准 平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）以下是两种水晶头的排线方法:568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕网线接法水晶头金属面对自己，从左到右为1-8标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8交叉线通常用于同类设备之间的互联，如pc綪c、hub綡ub；直通线通常用于pc机与hub之间的互联。
目前，很多交换机之间也可以使用直通线进行互联。
可以使用专门的网线测试器，测试网线连通性(即通过网线测试器测试网线的每根芯是否连通)。
对于直通线，测试时两端的指示灯都应该按照从1至8的顺利依次发亮；对于交叉线，应是 13、26、44、55、77、88。
综合布线学生实习报告
一、实习目的本次实习旨在通过实际操作，了解和掌握综合布线系统的设计、施工和维护方法，提高自己的实际操作能力和专业技能。
二、实习时间及地点实习时间：2020年10月25日实习地点：实训东楼A-403三、实习内容1. 制作信息模块（1）在引出端用专用剥线工具剥除一段网线外包皮，注意不要损伤内部的8条芯线。
（2）把剥除了外包皮的网线放入到网络模块中间的空位置。
（3）对照配线架上面的色标纸片卡把8条芯线依次初步卡入到模块的卡线槽中。
（4）用打线工具把已卡入到卡线槽中的芯线打入到卡线槽的底部，以使芯线与卡线槽接触良好、稳固。
2. 安装网络配线架至机柜（1）将网络配线架固定在机柜上。
（2）将网线从信息模块引出，连接到配线架。
3. 模拟干线子系统布线施工（1）根据实际需求，设计干线子系统的布线方案。
（2）使用PVC管和PVC管槽进行布线。
（3）将网线连接到相应的设备。
四、实习体会1. 综合布线系统在建筑物内或建筑群之间的信息传输中起到了至关重要的作用，它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部相连接。
2. 在实际操作过程中，掌握了网线的色谱剥线方法、预留长度和压接顺序，熟悉了通信配线架模块的端接原理和方法，以及常见端接故障的排除。
3. 通过本次实习，提高了自己的动手能力，学会了使用各种工具和操作技巧。
4. 在设计干线子系统布线施工过程中，了解了综合布线系统的模块化、灵活性和安全性。
五、总结通过本次综合布线实习，我对综合布线系统的设计、施工和维护有了更深入的了解，提高了自己的实际操作能力和专业技能。
在今后的工作中，我会将所学知识运用到实际工作中，为我国综合布线行业的发展贡献自己的力量。
实验三(信息模块压接)
实训三、网络信息模块和电话模块压接实训实训目的：1）认识网络信息插座和电话信息插座2）区分手工压接和自动压接信息模块的不同2）熟悉网络信息模块和电话模块的压接顺序实训要求:1）完成手工网络信息模块和电话模块的压接2）完成免打压网络信息模块和电话模块的压接2）理解网络信息模块和电话模块压接的线缆线序实训设备、材料和工具：剥线钳、压线钳，偏口钳、网络信息模块2个，电话信息模块2个，一口网络信息模块，双口网络信息模块面板各两个，50cmCat5e双绞线跳线2根，50cm标准四芯电话线2根实验步骤：手工压接信息模块：1）将一根超5类双绞线一端用剥线钳剥开3cm左右，按照图4.12所示，分开4对线缆，即：绿白、绿、棕白、棕、蓝白、蓝、橙白、橙。
2）用简易压线钳将分开的4对线缆，按照网络信息模块侧面的色标提示，分别压入线槽，随后用偏口钳剪掉多余的线头。
如图4.14所示3）将压接好的网络信息模块，装配到一口网络信息模块面板上。
4）将一根标准四芯电话线的一端用剥线钳剥开3cm左右，按照图4.22，分开2对线缆。
5）用简易压线钳将分开的2对线缆，按照电话信息模块侧面的色标提示，分别压入线槽，随后用偏口钳剪掉多余的线头. 图4.22所示。
免打压信息模块6）将一根超5类双绞线一端用剥线钳剥开3cm左右，按照图4.15所示，分开4对线缆，棕白、棕、绿、蓝、蓝白、绿白、橙白、橙。
7）选择一个免打压网络信息模块，将分开的4对线缆，按照上面顺序塞入免打信息模块的夹槽中，如图4.15所示。
8）用力扣压模块上盖，完成线缆压接，然后用偏口钳剪掉多余的线头，如图4.18和4.19所示。
9）将一根4芯电话线，一端用剥线钳剥开3cm左右，按照图示，分开2对线缆，即棕、蓝、蓝白、棕白，如图4.20。
10）重复以上步骤，完成免打压电话模块的压接，如图4.21。
安装到信息面板插座上11）将制作好的一个手工压接网络信息模块和一个免打压信息模块，分别扣入双口信息模块插座面板上，如图4.24所示。
跳线制作实训报告范文(通用3篇)
跳线制作实训报告范文(通用3篇)跳线制作实训报告1一、综合布线人才的市场背景和需求网络综合布线系统的市场需求主要涉及布线材料、设备、工程、监理和验收、管理和维护等多个方面。
目前，各行各业普遍应用了综合信息系统，如交通、小区物业、商场、银行等部门的监控系统、社区楼宇安防系统、智能小区信息化网络等。
可以说，21世纪是网络综合布线的时代，市场急需大批网络综合布线技术人员，也需要大批生产制造技术工人，更需要大批工程技术人员进行项目设计、施工、监理和维护。
二、综合布线课程的教学现状网络综合布线课程，因其比较偏重动手实践能力的培养，比较符合职校学生的学习特点，所以在职校开设较多。
其任务主要是通过课程的学习，使学生熟知国标、欧标、美标和国家规范，了解一般楼宇综合布线的常用材料和品牌，形成对综合布线工程的设计、施工、验收和检测等专业技能和良好的职业道德。
但纵观该课程教学目前的状况：教师的教学方式与实际工程项目脱节，实训器材存在不足，教学实施困难;学生觉得上课枯燥无味，提不起兴趣;用人单位觉得学生技能薄弱，不符合实际工程项目的要求，学生也不了解当前工程中的实际操作方法。
三、教学改革的措施1.提高学生实践技能，培养学生团队合作能力使职校学生具有较强的动手能力，是职业院校的培养目标与方向。
网络综合布线是一门偏重实训的课程，教师不应该把它上成一门理论课。
教师和学校应该注重综合布线实训室的建设，通过高仿真的标准实训让学生有机会亲自动手调试，以直观地、全方位地了解综合布线的七大系统。
通过在标准网络综合布线实训室中的学习和实践，将布线工具、传输介质和连接器件的认知，双绞线跳线的制作，110型和快接式通信配线架端接，PVC管槽安置，信息面板端接安置，机柜安置，光纤熔接和FLUCK测线仪的使用等教学重点一一铺开，让学生掌握真实现场施工的动手能力。
由于学生今后的工作需要以项目组的形式开展，因此要培养学生的团队合作意识。
在教师的引导下，要求组内各成员彼此信任、共同进退。
综合布线技术实训报告
综合布线技术实训报告综合布线实训报告实训时间：20XX年XX月XX日实训地点：实训东楼A-403实训成员：冯某某，周某某，邹某某，伍某某，刘某某，任某某实训内容：1. 制作信息模块2. 安装网络配线架至机柜3. 模拟干线子系统布线施工实训目的：1. 掌握网线的色谱剥线方法预留长度和压接顺序。
2. 掌握通信配线架模块的端接原理和方法，常见端接故障的排除。
3. 掌握常用工具和操作技巧。
4.PVC 管和PVC 管槽的安放。
实训器材：UTP 双绞线5根，网络配线架，免打式信息模块1个。
综合布线工具箱中的剥线钳，压线钳，打线工具，测试仪，面板，底盒，一块木板做墙面，PVC 管和PVC 管槽，弯管器，钢锯，水晶头若干等等。
实训步骤：一、制作信息模块（1）网络配线架制作步骤：1. 在引出端用专用剥线工具剥除一段网线外包皮，注意不要损伤内部的8条芯线。
2. 把剥除了外包皮的网线放入到网络模块中间的空位置。
3. 对照配线架上面的色标纸片卡把8条芯线依次初步卡入到模块的卡线槽中。
4. 用打线工具把已卡入到卡线槽中的芯线打入到卡线槽的底部，以使芯线与卡线槽接触良好、稳固。
对准相应芯线，往下压，当卡到底时会有" 咔" 的声响。
注意打线工具的卡线缺口旋转位置。
5. 全部打完线后再对照模块上的色标检查一次，对于打错位置的芯线用打线工具的线钩勾出，重新打线。
对于还未打到底的芯线，可用打线工具的压线刀口重新压一次。
（2）免打模块的制作步骤：1. 先将网线的另一端外皮剥掉，大约裁出约4cm 的线。
2. 将免打模块上面的防尘盖揭开。
3. 按照色标上面的颜色将线芯放入相应的金属夹子，再将防尘盖盖上即可。
注意事项：免打信息模块无需打线工具并能准确快速的完成端接，色标也在模块边上。
二、安装网络配线架至机柜1. 取出配线架和附带的螺丝。
2. 利用十字螺丝刀把配线架用螺丝直接固定在网络机柜的立柱上。
3. 理线。
4. 按打线标准把每个线芯按照顺序压在跳线架下层模块端接口中。
模块端接制作实验报告(3篇)
第1篇一、实验背景随着信息技术的飞速发展，网络布线技术已成为现代化通信系统的重要组成部分。
模块端接作为网络布线工程中的关键技术，其质量直接影响到整个网络的性能和稳定性。
本实验旨在通过实际操作，使学生熟练掌握模块端接的制作方法，提高动手能力和实际操作技能。
二、实验目的1. 熟悉模块端接的基本原理和操作步骤；2. 掌握RJ45模块和配线架的端接方法；3. 了解模块端接过程中可能遇到的问题及解决方法；4. 培养学生的团队合作精神和动手能力。
三、实验器材1. 实验台：1套2. 超五类网线：3米×2根3. RJ45模块：3个4. 配线架：1个5. 卡接刀：1把6. 压线钳：1把7.剥线钳：1把8. 双绞线：1卷9. 水晶头：16个10. 测试仪：1台四、实验步骤1. 了解模块端接的基本原理和操作步骤。
模块端接是利用专用工具将双绞线与RJ45模块或配线架进行连接的一种技术。
其原理是利用卡接刀和压线钳将双绞线的四对线按照特定的顺序排列，并压接到RJ45模块或配线架上。
2. 准备工作。
（1）将超五类网线剪成适当长度，一般为3米；（2）使用剥线钳将网线外皮剥去2cm～3cm，并剪掉撕裂绳；（3）将双绞线按照T568A或T568B标准进行线序排列。
3. 制作RJ45模块。
（1）将剥去外皮的网线插入卡接刀的剥线口，确保线芯露出约1.5cm；（2）按照T568A或T568B标准将四对线进行排列；（3）使用压线钳将线芯压接到RJ45模块上；（4）检查线芯是否压接牢固，确保没有松动。
4. 制作配线架。
（1）将剥去外皮的网线插入配线架的卡槽中，确保线芯露出约1.5cm；（2）按照T568A或T568B标准将四对线进行排列；（3）使用压线钳将线芯压接到配线架上；（4）检查线芯是否压接牢固，确保没有松动。
5. 测试模块端接质量。
使用测试仪对制作的RJ45模块和配线架进行测试，确保其连通性和性能符合标准。
五、实验结果与分析本次实验中，学生按照实验步骤成功制作了RJ45模块和配线架，并进行了测试。
实训3信息模块1制作
实训三信息模块(1)制作
班级：座号：姓名：成绩：
一、能力目标：
掌握信息模块的制作方法
二、实训任务：
使用专用工具制作水晶头和信息模块
三、实验设备和工具：
双绞线、RJ-45水晶头、信息模块、测线器、专用制作信息模块的钳。
四、实验的相关知识：
双绞线的结构
1．双绞线有4组共8根线
2．8根线用不同的颜色来标识：橙白与橙、蓝白与蓝、绿白与绿、棕白与棕
五、实训过程（步骤）：
1、利用多功能压线钳的剥线刀口，将双绞线外皮至少剥去3cm。
2、呈扇状剥开双绞线，按信息模块568B线序分类，将橙白--橙--绿白--绿归一边，将蓝--蓝白---棕白--棕归类一边。
3、将已排列好的双绞线插入，并按相关顺序排列，用专用工具插入并剪断。
4、将一端水晶头，另一端信息模块插入测线器，测试是否通路。
六、书面作业
1．简述四大步骤：
2．实训心得：提示：主要讲述自己在制作过程中处理（成功、失败的地方）。
水平子系统rj45信息模块制作实训报告
水平子系统rj45信息模块制作实训报告一、任务目标1、掌握水平子系统的布线技术和操作规范；2、强化模块、网络配线架和110配线架的端接技术；3、掌握信息点的布局，信息面板、底盒的安装方法；4、合理规划各小组成员的分工，加强小组合作意识。
二、任务描述1、楼宇描述：某学校有一幢6层高的实验楼，每层楼均为走廊单边分布3间实验室，每层楼的第一个实验室里面又有一个小的办公室，下图为第一层的平面图，其它各层结构分布第一层一样。
2、综合布线布局要求：水平主干布线利用楼层走廊通道天花板上敷设主干PVC 2各实验室均要求安装1个网络信息点，各楼层的水平子系统实训报告，各实验室的信息点均汇集到楼层的管理间中，做好110配线架的端接并利用鸭嘴跳线跳接到语音程，控交换机上，电话接到该实验室的语音信息点上，确保电话能够接通。
三、任务施工要求：现利用实验室的VS-802A实训机架模拟各楼层的管理间，将各层信息点汇集到实训机架的打线式配线架上，要求各小组以自己的组号为楼层号，利用桌面上的木板模拟该层楼，完成该楼层各实验室的网络和语音布线，安装好各功能室的信息点。
每个明装塑料底盒模拟1个实验室，编号101至603（各小组以小组号为楼层号进行编号）。
由于25对大对数线缆有限，现利用1条约5厘米长双绞线代替大对数线缆分别端接到110配线架左端（第4和第6小组）或右端（第1和第5小组）的上下第一组模块上，并打上110连接块。
语音信息点必须用鸭嘴跳线跳接到语音交换机上，第1组的语音信息点跳接到语音交换机的601端口中，并以601为该组的语音电话号码，第2组的电话号码为602，其他各组以此类推。
四、实训材料、设备和实训工具1、实训材料或设备：2、实训工具：。
_跳线制作与信息模块安装
《网络系统工程实训》指导书1-3 跳线制作与信息模块安装【实训目的】1、认识双绞线及连接器件，熟悉双绞线结构、种类、型号和用途；2、制作超五类RJ-45跳线3、安装超5类RJ45信息模块4、安装6类信息模块5、工作区点数统计表制作【参考资料】1．吴方国,杨晓斌. 智能楼宇网络工程实训, 江西高校出版社,20092．吕晓阳. 综合布线工程技术与实训, 清华大学出版社,20093．王公儒. 网络综合布线系统工程技术实训教程，机械工业出版社,2009 4．刘省贤. 综合布线技术教程与实训，北京大学出版社,20065．千家综合布线网 /6．中国建筑电气网 /【实训内容】1．双绞线双绞线的结构●双绞线（ Twisted pair，T P）由两根22-26号绝缘铜导线相互缠绕而成，每根铜导线的绝缘层上分别涂有不同的颜色，如果把一对或多对双绞线放在一个绝缘套管中便构成了双绞线电缆。
●双绞线电缆不同线对具有不同的扭绞长度（Twist Length）●把两根绝缘的铜导线按一定密度互相绞合在一起，可降低信号干扰的程度，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消，一般扭线越密其抗干扰能力就越强●电缆护套外皮有非阻燃（CMR）、阻燃（CMP）和低烟无卤（Low Smoke ZeroHalogen,LSZH）三种材料。
电缆的护套若含卤素，则不易燃烧（阻燃）。
但在燃烧过程中，释放的毒性大。
电缆的护套若不含卤素，则易燃烧（非阻燃）。
但在燃烧过程中所释放的毒性小。
●按美国线缆标准（American Wire Gauge，AWG），双绞线的绝缘铜导线线芯大小有22、24和26等规格，常用5类和超5类非屏蔽双绞线是24AWG，直径约为0.51mm，规格数字越大，导线越细。
加上绝缘层的铜导线直径约为0.92mm。
典型的加上塑料外部护套的超5类非屏蔽双绞线电缆直径约为5.3mm。
●双绞线电缆的外部护套上每隔两英尺会印刷上一些标识。
实验 双绞线及信息模块制作
实验 双绞线及信息模块制作实验目的：了解接线标准，掌握直通双绞线、交叉双绞线、信息模块及配线架的制作、测试方法及应用场合。
实验设备：RJ-45水晶头、双绞线、压线钳、打线钳、信息模块、配线架和双绞线测试仪。
一、双绞线连接电缆的制作1. 连接线缆组件连接电缆由双绞线两端压接RJ-45接头（又称水晶头）制作而成，如图1-1所示。
图1-1 连接线缆及其组件2. 双绞线与RJ-45接头的连接标准双绞线与RJ-45头的压接（压线）方法同样有两种国际标准：ANSI/EIA/TIA568A 和ANSI/EIA/TIA568B ，其线序如图1-2所示。
3. 连接电缆的制作网络工程中所使用的双绞线连接电缆（又称双绞线跳线）主要有直通线缆和交叉线缆两种类型。
直通线缆两端水晶头的压线都采用T568A 标准或T568B 标准，双绞线的每组线在两端是一一对应的；它主要用于信息插座（交换机普通端口）与计算机网卡的连接、或交换机（或集线器）Uplink 口与另一台交换机（或集线器）普通端口的连接等。
交叉线缆一端水晶头的压线采用T568A 标准，而另一端则采用T568B 标准，它主要用于交换机（或集线器）普通端口与另一台交换机（或集线器）普通端口的连接、或计算机与计算机之间的连接。
在同一个布线工程中，直通线缆的制作只能统一使用一种标准，一般采用T568B 标准。
RJ-45接头 反面 正面 连接电缆UTP图1-2 双绞线与RJ-45接头的压线标准双绞线与RJ-45头压接方法步骤如下：（1）利用双绞线压线钳（如图1-3所示）的切线刀口剪取适当长度（至少0.6m ，最多不超过100m ）的网线，然后再利用剥线刀将双绞线的外皮除去2cm ～3cm 。
图1-3 双绞线压线钳（2）小心拧开每一对线，按EIA/TIA568B 的标准排好，整理使之平、直，正确的线序为：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕。
需要特别注意的是，绿色条线应该跨越蓝色对线。
