项目一电动机启停控制

合集下载

《三相交流异步电动机单按钮启停控制》教学案例

《三相交流异步电动机单按钮启停控制》教学案例

《三相交流异步电动机单按钮启停控制》教学课例常州刘国钧高等职业技术学校杨欢一、项目名称确定:《三相交流异步电动机单按钮启停控制》4课时二、课例背景介绍:可编程序控制器(PLC)技术是一门实用性很强的专业课,注重实践教学环节的学习演练,是掌握PLC技术的根本。

本课程是以三菱FX2N系列PLC为核心,采用“项目导向、任务驱动"的课程模式,来实施和引领课堂教学。

在PLC项目课程的实践中,分别通过项目教学、理实一体、任务驱动、行动导向等多种教学方法,起到了很好的效果,大大提高了学生学习的积极性。

本课例是项目一《三相交流异步电动机的PLC控制》中的任务四《三相交流异步电动机单按钮启停控制》。

课程的实施是在可编程控制器实验室进行的,学生通过理论学习与实践操作一体化的综合训练方式,逐步学会三菱可编程序控制器的相关知识和技能,并为后续课程打下了扎实的基础。

三、学习目标的设定:课程的总目标:1、通过对本课程的学习和训练,使学生进一步熟悉PLC的基础知识,掌握PLC梯形图、指令语句以及SFC图三种方式的编程方法,并能够应用三菱FX2N 系列PLC完成实际控制系统的设计、安装、调试及监控。

2、通过该项目课程的学习,努力培养学生分析、解决生产实际问题的能力,提高学生的职业技能和专业素质。

提高学生学习的能力,养成良好的思维和学习习惯。

3、积极发展好奇心和求知欲,培养坚持真理、勇于创新、实事求是的科学态度与科学精神,形成科学的价值观。

培养学生的团队合作精神。

本课例的目标:1、知道什么是时序图,会画出单按钮控制电动机启停的时序图。

2、能运用微分脉冲输出指令(PLS、PLF)、置位/复位指令(SET/RST)进行简单的编程。

3、会根据控制要求熟练分配PLC输入/输出点,并能画出PLC电路原理图和安装接线图。

4、能利用梯形图和指令语句两种方式完成该项目程序的编写。

5、能独立完成三相交流异步电动机单按钮启停PLC控制的安装、调试和监控。

实验一 三相异步电动机启停控制实验

实验一  三相异步电动机启停控制实验

实验一三相异步电动机启停控制实验一、实验目的:1.进一步学习和掌握接触器以及其它控制元器件的结构、工作原理和使用方法;2.通过三相异步电动机的启、停控制电路的实验,进一步学习和掌握接触器控制电路的结构、工作原理。

二、实验内容及步骤:图1-1为三相异步电动机的基本启停电路。

电路的基本工作原理是:首先合上电源开关QF5 ,再按下“启动”按钮,KM5得电并自锁,主触头闭合,电动机得电运行。

按下“停止”按钮,KM5失电,主触头断开,电动机失电停止。

实验步骤:1.按图1-1完成控制电路的接线;2.经老师检查认可后才可进行下面操作!3.合上断路器QF5,观察电动机和接触器的工作状态;4.按下操作控制面板上“启动”按钮,观察接触器和电动机的工作状态;5.按下操作控制面板上“停止”按钮,观察接触器和电动机的工作状态。

6.当未合上断路器QF5时,进行4和5步操作,观察结果。

图 1-1 三相异步电动机基本启停控制三.实验说明及注意事项1.本实验中,主电路电压为380VAC,请注意安全。

四.实验用仪器工具三相异步电动机 1台断路器(QF5) 1个接触器(KM5) 1个按钮 2个实验导线若干五.实验前的准备预习实验报告,复习教材的相关章节。

六.实验报告要求1.记录实验中所用异步电动机的名牌数据;2.弄清QF5型号和功能;3.比较实验结果和电路工作原理的一致性;4.说明6步的实验结果并分析原因。

七.思考题1.控制回路的控制电压是多少?2.接触器是交流接触器,还是直流接触器?接触器的工作电压是多少3.如果将A点的连线改接在B点,电路是否能正常工作?为什么?4.控制电路是怎样实现短路保护和过载保护的?5.电动机为什么采用直接启动方法?实验二三相异步电动机正反转控制实验一、实验目的:1.学习和掌握PLC的实际操作和使用方法;2.学习和掌握利用PLC控制三相异步电动机正反转的方法。

二、实验内容及步骤:本实验采用PLC对三相异步电动机进行正反转控制,其主电路和控制电路接线图分别为图2-1和图2-2 。

实验一 三相异步电动机启停 控制 实验

实验一 三相异步电动机启停 控制 实验

实验一三相异步电动机启停控制实验
三相异步电动机启停控制实验是一项使用Galanz J400型卷扬机的实验,主要是为了考察它的启动控制和停止控制特性。

实验的设备主要包括三相异步电动机,按钮控制器和卷扬机。

首先,连接卷扬机线路,打开电源;然后,根据电动机的不同驱动方式,将卷扬机中的sw1\sw2\sw3分别打开,当sw5也打开,表示卷扬机正在准备状态,此时为启动卷扬机做准备,同时也可以实现故障诊断功能;随后,通过按钮控制器,将启动按钮按下,卷扬机即开始启动,此时卷扬机的叶片慢慢升起;最终,当运转到预定的高度时,将sw5停止到位,以防止卷扬机失控时的安全事故;最后,通过按钮控制器,将卷扬机的停止按钮按下,即可实现卷扬机的停止控制。

通过以上实验,我们可以更加清楚地了解Galanz J400型卷扬机的启动控制和停止控制特性,从而正确使用此类设备,尽可能地去阻止可能发生的安全事故,保证设备的正常使用。

国开电大可编程控制器应用课程实验参考答案

国开电大可编程控制器应用课程实验参考答案

答案见后几页这部分的成绩占形成性考核成绩的20%,请从课程的6次实验中选择2次完成,并提交实验报告。

老师会根据你的成绩给出相应的分数。

答案:实验名称:实验1 PLC常用指令及功能实验目标:通过对位逻辑指令、RS指令、计数器指令及跳步指令等操作,掌握PLC常用指令的功能、理解PLC常用指令的特点、了解不同PLC编程软件的区别。

实验步骤:(1)建立新项目,选择CPU,连接通讯线并检查。

一、实验器材1.ZYE3103B型可编程控制器实验台1台2.ZYPLC01电机控制演示板1块3.PC机或FX-20P-E编程器1台4.编程电缆1根5.连接导线若干(2)分步编写位逻辑指令、RS指令、计数器指令及跳步指令等PLC 程序并执行。

1.实验原理与实验步骤:该实验板是为了让学生在基础实验之后进一步熟悉开关、继电器、电机的连线和用法,在亲自动手的基础上更深刻了解一些元件的使用。

2.认识实验(一)——电机的简单起停控制下图为最简单的三相电机起停的电气控制图,其中SB2为启动按纽,SB1为停止按纽,右侧KM为接触器线圈,左侧KM为接触器主触头。

根据电机梯形图编写程序如下:LD X0OR Y0ANI X1OUT Y0END(3)通过实验理解“串并联”“自锁”“保持”“互锁”。

“置位/复位”以及“优先权”等概念。

1.实验原理:将面板上的直流电机(代替交流电机)接入主回路,主回路中的通断用继电器(代替接触器KM)的常开触点控制。

将继电器的线圈接入控制回路,通过PLC输入口的开关量输入,再通过PLC内部程序的运行,驱动输出口开关的动作,控制继电器线圈的通断。

从而实现对主回路中继电器触点的控制。

2.控制要求;(1)按下启动按钮(K4),继电器线圈得电(继电器灯亮),同时常开触点动作,电机启动(2)按下停止按钮(K5),继电器线圈失电(继电器灯灭),电机停止。

(4)理解跳步功能与子程序的关系。

1.实际控制过程中PLC是放在控制回路中的,如此可以实现小电压控制大电压的目的。

项目一 三相异步电动机起停的PLC控制

项目一 三相异步电动机起停的PLC控制

2021年4月1日星期四
25
返回第一张 上一张幻灯片 下一张幻灯片
学习情境一 项目一 三相异步电动机起停的PLC控制
➢ FX2N系列PLC的基本构成
图1-11 FX2N系列PLC基本构成示意图
2021年4月1日星期四
26
返回第一张 上一张幻灯片 下一张幻灯片
学习情境一 项目一 三相异步电动机起停的PLC控制
➢ PLC的软件组成
✓ 系统程序 相当于PLC的操作系统,主要功能是时序管理、存储空间分配、系统
自检和用户程序编译等。
✓ 用户程序 用户程序是用户根据控制要求,按系统程序允许的编程规则,用厂家
提供的编程语言编写的程序。
PLC的常用编程语言:梯形图(LD)、指令表(IL)、顺序功能图 (SFC)
2021年4月1日星期四
2021年4月1日星期四
5
返回第一张 上一张幻灯片 下一张幻灯片
学习情境一 项目一 三相异步电动机起停的PLC控制
1968年,GM公司提出十项设计标准:
◆ 编程简单,可在现场修改程序; ◆ 维护方便,采用模块式结构; ◆ 可靠性高于继电器控制柜; ◆ 体积小于继电器控制柜; ◆ 成本可与继电器控制柜竞争; ◆ 可将数据直接送入计算机; ◆ 可直接使用市电交流输入电压; ◆ 输出采用市电交流电压,能直接驱动电磁阀、交流接触器 等; ◆ 通用性强,扩展方便; ◆ 能存储程序,存储器容量可以扩展到4KB。
中央处理器 (CPU) 存储器
输入/输出接口电路 电源
PLC的硬件组成
扩展接口 通信接口 智能接口模块 编程装置
2021年4月1日星期四
15
返回第一张 上一张幻灯片 下一张幻灯片
学习情境一 项目一 三相异步电动机起停的PLC控制

电动机启停控制原理

电动机启停控制原理

电动机启停控制原理

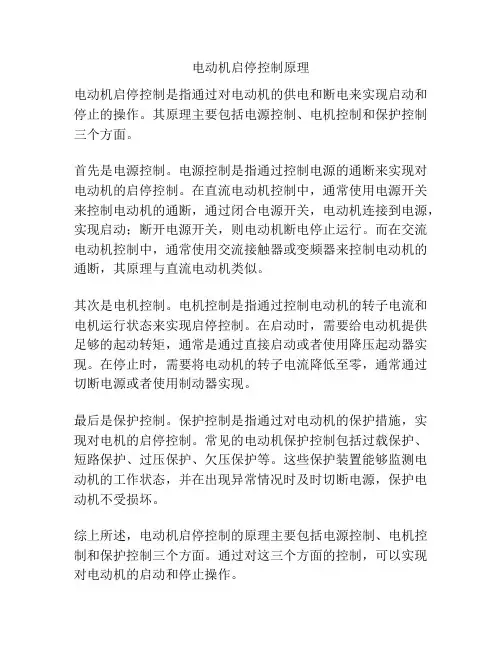

电动机启停控制是指通过对电动机的供电和断电来实现启动和停止的操作。

其原理主要包括电源控制、电机控制和保护控制三个方面。

首先是电源控制。

电源控制是指通过控制电源的通断来实现对电动机的启停控制。

在直流电动机控制中,通常使用电源开关来控制电动机的通断,通过闭合电源开关,电动机连接到电源,实现启动;断开电源开关,则电动机断电停止运行。

而在交流电动机控制中,通常使用交流接触器或变频器来控制电动机的通断,其原理与直流电动机类似。

其次是电机控制。

电机控制是指通过控制电动机的转子电流和电机运行状态来实现启停控制。

在启动时,需要给电动机提供足够的起动转矩,通常是通过直接启动或者使用降压起动器实现。

在停止时,需要将电动机的转子电流降低至零,通常通过切断电源或者使用制动器实现。

最后是保护控制。

保护控制是指通过对电动机的保护措施,实现对电机的启停控制。

常见的电动机保护控制包括过载保护、短路保护、过压保护、欠压保护等。

这些保护装置能够监测电动机的工作状态,并在出现异常情况时及时切断电源,保护电动机不受损坏。

综上所述,电动机启停控制的原理主要包括电源控制、电机控制和保护控制三个方面。

通过对这三个方面的控制,可以实现对电动机的启动和停止操作。

实验一 三相异步电动机启停 控制 实验

实验一 三相异步电动机启停 控制 实验

实验一三相异步电动机启停控制实验
目的:
通过实验掌握三相异步电动机的启停控制方法,加深对三相异步电动机的理解和认识。

仪器设备:
三相异步电动机、交流调速器、控制电路板、开关、电缆等。

实验原理:
三相异步电动机的启动方法有直接启动、自动扭矩启动、降压启动、星角启动等,其中直接启动和星角启动比较常用。

直接启动:将电动机的三个线圈接在三相电源上,通过空气开关将电动机接通电源即可启动。

直接启动方法适用于功率较小、负载较轻的电动机。

星角启动:将电动机的三个线圈接在星角切换器上,先通过星形接法将电动机启动,当电动机加速至大约70%时,切换为
三角接法,以保证电动机有足够的启动转矩。

实验步骤:
1.将三相异步电动机、控制电路板、交流调速器、开关等准备好。

2.将电动机的三个线圈按照星形接法接在星角切换器上。

3.将星角切换器的三个三角连接接在控制电路板上。

4.将交流调速器的输出电缆连接到电动机的电缆上。

5.将开关连接在电源和控制电路板之间,使其能够控制电动机的启停。

6.按照星形接法将电动机启动,当电动机加速至70%左右时,切换为三角接法,电动机将正常运行。

7.通过开关控制电动机的启停,实现对电动机的控制。

注意事项:
1.操作时需要注意安全,禁止用湿手操作。

2.请按照步骤操作,不得倒序或遗漏步骤。

3.操作时,需保证设备间的接线正确、牢固。

4.实验结束后,需切断电源,将设备清理干净,归位。

实现电动机的启停控制原理

实现电动机的启停控制原理

实现电动机的启停控制原理电动机的启停控制原理是指通过对电动机的电源进行控制,使其能够按照特定的要求进行启动和停止的过程。

电动机的启停控制一般是通过控制电动机的供电电路来实现的,主要包括电源、控制器和电动机三个部分。

首先,电动机的启动需要提供足够的电流来驱动电动机旋转。

一般情况下,电动机的启动电流会比工作电流大很多倍。

为了确保电动机在启动过程中能够正常工作,需要使用一种特殊的启动方法,常见的启动方法有直接启动、自耦变压器启动、降压起动和星角启动等。

直接启动是最简单的启动方法,即将电动机的定子绕组接到电源上,直接通电使电动机启动。

这种方法适用于功率较小、起动电流较小的电动机,但对于功率较大、起动电流较大的电动机会造成较大的负荷冲击,因此需要采取一些降低启动电流的措施,如使用起动电阻、变压器等。

自耦变压器启动是通过一个具有绕组的自耦变压器来降低启动电流,实现对电动机的启动。

在启动过程中,先将电动机连接到自耦变压器的高压侧,通过降压的方式减小电动机在启动时的电压,进而降低启动电流。

当电动机起动后,再将电动机逐渐连接到自耦变压器的低压侧,以实现对电动机的正常工作。

降压起动是指通过降低电源电压,减小启动电流,实现对电动机的启动。

在启动过程中,可以通过控制电源电压,将电动机的起动电流控制在一定范围内,从而避免对电动机和电网产生过大的负荷冲击。

星角启动是通过将电动机的绕组连接在星型和角型两种方式下,实现对电动机的启动。

在启动过程中,先将电动机连接在星型方式下,以实现低起动电流的效果;当电动机起动后,再切换到角型方式,使电动机能够正常工作。

除了启动方法之外,控制器也是电动机启停控制的关键。

控制器通常由电路元件、传感器、执行元件和控制器等组成,可以根据不同的需求对电动机的启停进行优化控制。

控制器可以根据传感器的反馈信号,监测电动机的运行状态,做出相应的控制决策,如启动、停止、调速等。

总结起来,电动机的启停控制原理主要涉及电源、控制器和电动机三个部分。

项目一电动机启停控制

项目一电动机启停控制

项目一电动机启停控制
1.实验目的:
2.熟悉并掌握继电器接触器控制系统基本电路环节的接线操作。

3.进一步了解常用电器元件的结构及使用方法。

二、实验步骤:
1.熟悉各种电器设备和控制电器接线方式, 了解所用电器规格、型号。

2.按实验图1完成控制交流异步电动机起动、停止的电路接线。

(1)检查电路, 准备试机。

电源开关QS处于断开位置, 按原理逐点检查接线, 经实验指导教师确认接线正确后, 送电试车。

合上电源开关QS, 按SB2电动机运转, 按SB1停转。

反复按SB1、SB2几次, 观察电路工作情况。

若电路工作有问题时, 应首先断开电源开关QS, 再进行检查, 排除故障后方可实验。

实验图1 三相异步电动机直接起动控制电路
四、实验要求:
1.弄清利用接触器、起动按钮组成的起动、停止电路工作原理。

2.学会实验电路接线及故障排除。

五、思考题:
1.如试车中出现故障现象, 分析产生原因及处理步骤。

2.电路中如果没有自锁环节, 电动机的转动会出现怎样的情况?
接线图如下:。

电动机启停控制实训报告

电动机启停控制实训报告

随着工业自动化程度的不断提高,电动机作为工业生产中的关键设备,其启停控制系统的设计与实现变得尤为重要。

本次实训旨在通过实际操作,使学生了解电动机启停控制系统的基本原理,掌握电动机启停控制电路的设计与调试方法,提高学生的动手能力和工程实践能力。

二、实训目标1. 了解电动机启停控制系统的基本原理和设计要求;2. 掌握电动机启停控制电路的设计方法;3. 学会使用常用电气元件,如接触器、继电器、按钮等;4. 熟悉电动机启停控制电路的调试方法;5. 提高学生的团队合作能力和工程实践能力。

三、实训内容1. 电动机启停控制电路的设计(1)分析电动机启停控制系统的要求,确定电路的控制方式。

(2)选择合适的电气元件,如接触器、继电器、按钮等。

(3)绘制电动机启停控制电路图,并进行标注。

2. 电动机启停控制电路的安装与接线(1)根据电路图,准备所需的电气元件和工具。

(2)按照电路图进行元件的安装和接线。

(3)检查接线是否正确,确保电路的连通性。

3. 电动机启停控制电路的调试(1)按照电路图,连接电动机和电源。

(2)进行电路的通断测试,确保电路的正常工作。

(3)进行电动机的启停操作,观察电路的工作状态。

1. 电动机启停控制电路的设计在本次实训中,我们选择了一种常见的电动机启停控制电路,其控制方式为单按钮控制。

电路主要由接触器、继电器、按钮、熔断器等元件组成。

根据电路图,我们选择了以下电气元件:(1)接触器:KM(线圈电压为220V,主触头额定电流为电动机的额定电流)(2)继电器:K1(线圈电压为24V,常开触点)(3)按钮:SB1(停止按钮)、SB2(启动按钮)(4)熔断器:FR(熔断器额定电流为电动机的额定电流)2. 电动机启停控制电路的安装与接线根据电路图,我们按照以下步骤进行安装与接线:(1)将接触器KM的线圈连接到电源,主触头连接到电动机。

(2)将继电器K1的线圈连接到接触器KM的常开触点。

(3)将按钮SB1和SB2分别连接到继电器K1的常开触点和线圈。

电气工程中的电机控制规范要求与启停方法

电气工程中的电机控制规范要求与启停方法

电气工程中的电机控制规范要求与启停方法电机作为电气工程中的重要设备,其控制规范和启停方法对于工程设计和运行具有重要意义。

本文将介绍电气工程中的电机控制规范要求以及常用的启停方法,从而为电气工程师和相关从业人员提供参考。

一、电机控制规范要求电机控制规范是指在设计、安装和运行过程中,对电机控制系统所需遵守的标准和规定。

它旨在确保电机能够安全、稳定地运行,并符合相关法律法规的要求。

一般而言,电机控制规范要求主要包括以下几个方面:1. 安全性要求:电机控制系统必须符合相关的安全标准,确保在正常运行和异常情况下都能保证人员和设备的安全。

这包括电气设备的选型、绝缘等级、接地保护等方面的要求。

2. 可靠性要求:电机控制系统的设计应考虑到电机在长期运行过程中的可靠性和稳定性。

这包括对电机的负载特性、过载能力、温度升高等方面的要求。

3. 节能要求:电机是工业生产中的主要能耗设备之一,因此电机控制系统的设计应尽量提高能效,减少能耗和资源浪费。

这包括采用变频调速技术、合理匹配负载等方面的要求。

4. 环境要求:电机控制系统应符合环保要求,包括噪声、振动、电磁辐射等在内的各项指标应在相关标准范围内。

5. 标准符合要求:电机控制系统必须符合国家和行业相关的标准和规范,确保设计、安装和运行过程的合法性和合规性。

二、电机的启停方法电机的启停方法是指控制电机运行和停止的操作方式和流程。

根据实际需求和控制系统的设计,常用的电机启停方法主要有以下几种:1. 直接启停:这是最简单、最常见的启停方法,通过电源开关直接对电机进行通断操作。

它适用于启动负载小、冷态启动要求不高的场合,但对电机和电网冲击大,容易引起电流突变,影响设备寿命。

2. 简单启动器启停:在直接启停的基础上,引入简单的启动器进行启停控制。

常用的启动器包括电磁式、液压式和气动式启动器等。

它能够降低启动冲击,提供一定的过载保护功能,适用于中小型电机的启停。

3. 变频调速启停:利用变频器对电机进行调速控制和启停控制。

高压低压设备的电动机控制与启停方法

高压低压设备的电动机控制与启停方法

高压低压设备的电动机控制与启停方法高压低压设备中的电动机是关键的动力源,它们的控制与启停方法的有效运用对于设备的正常运行和安全性具有重要意义。

本文将从控制方案、启动方法和停机方法三个方面讨论高压低压设备中电动机的控制与启停方法。

一、控制方案电动机的控制方案是指实现电动机启动、停止和转向等操作的具体技术方案。

常见的控制方案有直接启动法、起动器法、变频启动法等。

1. 直接启动法直接启动法是最简单且常用的控制方案,它通过接通电动机的电源线来直接启动电动机。

该方法适用于小功率电动机,操作简便,但对电网影响较大,启动时的启动电流大,容易引起电网的电压波动。

2. 起动器法起动器法采用起动器来控制电动机的启动和停止。

起动器是一种专门用于控制电动机操作的设备,包括磁力起动器、隔离起动器、电液起动器等。

该方法适用于中小功率电动机,能有效控制电动机的启动电流,降低对电网的影响。

3. 变频启动法变频启动法通过变频器来实现电动机的启动和停止。

变频器是一种能够改变电源频率的设备,通过调整电源频率来控制电动机的转速。

该方法适用于需要精确控制电动机转速的场合,启动过程平稳,对电网的影响较小。

二、启动方法启动方法是指电动机在开始工作时所采用的具体启动方式。

常见的启动方法有直接启动、自耦启动、星三角启动和电阻启动等。

1. 直接启动直接启动是最基础的启动方法,其原理是将电动机的主线圈直接接通电源,通过启动时的大电流将电动机带起。

直接启动方法操作简单,启动时间短,但启动电流大,对电力网的电压波动较大。

2. 自耦启动自耦启动是通过自耦变压器来实现电动机的启动,它通过减小启动电流来改善电网的电压波动。

自耦启动方法虽然能有效降低启动电流,但启动时间较长,需要配备自耦变压器。

3. 星三角启动星三角启动方法是通过将电动机的绕组由星形连接转为三角形连接来实现电动机的启动。

它通过降低起动时的电流来减小对电力网的影响。

星三角启动方法适用于中小型电动机,启动时间相对较长。

电动机的启停控制器

电动机的启停控制器

电子课程设计——电动机的启停控制器院系:电子信息工程学院专业:班级:姓名:学号:指导老师:2014年12月目录一.设计任务与要求----------------------------------------------- 1 二.总体框图-------------------------------------------------------- 11.前期思路------------------------------------------------------------------12.中期思路------------------------------------------------------------------23.最终思路------------------------------------------------------------------2三.选择器件-------------------------------------------------------- 31.器件种类------------------------------------------------------------------32.器件逻辑图与功能说明------------------------------------------------4 四.功能模块------------------------------------------------------- 111.前期设计电路各模块功能---------------------------------------------112.中期设计电路各模块功能---------------------------------------------133.最终设计电路各模块功能---------------------------------------------15五.总体设计电路------------------------------------------------- 171.最终设计电路图---------------------------------------------------------172.Multisim仿真结果图---------------------------------------------------183.硬件实验感想------------------------------------------------------------19 六.51单片机设计思路------------------------------------------ 201.程序编译设计------------------------------------------------------------202.硬件仿真照片------------------------------------------------------------22 七.课程设计总结------------------------------------------------- 24八.参考文献-------------------------------------------------------- 24一.设计任务与要求课程设计——题目13设计5台电动机的启停控制器:控制器信号为:一个启动按钮k1,一个停止按钮k2,一个紧急停止按钮k3,5台电动机控制信号M1——M2.控制要求如下:(1)每按一次启动按钮k1,从第1台电动机开始,増序启动一台电动机。

电动机的启停控制原理

电动机的启停控制原理

电动机的启停控制原理
电动机的启停控制原理是通过控制电源的开关来控制电机的启停。

在电机启动时,电源开关闭合,将电流引入电机,使电机转子开始旋转,从而实现电机的启动。

电机的停止控制通常有两种方式:一种是通过断开电源开关来切断电流供应,使电机停止转动;另一种是通过控制电源开关的状态,使电机工作在无负载状态,即断开负载电路,电机停止转动。

在实际应用中,通常采用各种电气元件、传感器和控制器来实现电机的启停控制。

例如,可以使用磁力启动器来控制电源的开关状态,通过控制磁力启动器的通断来实现电机的启停;还可以使用继电器、开关等电气元件来控制电机的启停。

此外,还可以使用PLC(可编程逻辑控制器)或微处理器来实现电机的启停控制。

通过编写相应的程序,控制PLC或微处理器的输出信号,即可实现电机的启停控制。

总之,电机的启停控制原理是通过控制电源的开关状态,来控制电机的启停。

具体的实现方式可以根据实际情况选择适合的电气元件和控制器。

电动机启停实训报告

电动机启停实训报告

一、实训目的本次电动机启停实训旨在通过实际操作,让学生掌握电动机的启停原理及操作方法,提高学生对电动机实际应用能力的理解,同时培养学生的安全意识和团队协作精神。

二、实训时间2023年3月15日至2023年3月20日三、实训地点XX学院电工实验室四、实训内容1. 电动机启停原理学习2. 电动机启停装置的识别与使用3. 电动机启停操作练习4. 电动机启停故障排除五、实训过程1. 电动机启停原理学习在实训开始前,我们对电动机的启停原理进行了深入学习。

通过查阅资料和教师的讲解,我们了解到电动机的启停主要依靠控制电路的通断来实现。

电动机的启动通常采用降压启动方式,而停止则通过断开控制电路来实现。

2. 电动机启停装置的识别与使用在实训过程中,我们首先学习了电动机启停装置的种类,如启动器、接触器、继电器等。

随后,我们逐一识别了这些装置的结构和功能,并了解了它们在电动机启停过程中的作用。

3. 电动机启停操作练习在掌握了电动机启停原理和装置的基础上,我们开始进行实际操作练习。

首先,我们在教师的指导下,按照操作步骤连接电动机和控制电路。

然后,通过操作启停装置,实现了电动机的启动和停止。

4. 电动机启停故障排除在操作过程中,我们遇到了一些故障,如电动机启动困难、无法停止等。

在教师的帮助下,我们逐一分析了故障原因,并采取相应的措施进行排除。

六、实训心得1. 安全意识在实训过程中,我们深刻认识到电动机操作的安全性。

为了确保自身和他人的安全,我们严格遵守操作规程,不进行违规操作。

2. 团队协作本次实训需要团队合作完成,我们分工明确,相互配合,共同完成了实训任务。

3. 实践能力通过本次实训,我们掌握了电动机的启停原理和操作方法,提高了实际应用能力。

4. 知识巩固在实训过程中,我们对电动机的相关知识进行了巩固和拓展,为今后深入学习打下了基础。

七、实训总结本次电动机启停实训使我们对电动机的实际应用有了更深入的了解,提高了我们的实践能力和安全意识。

电动机启停组态控制实验总结心得体会500字

电动机启停组态控制实验总结心得体会500字

电动机启停组态控制实验总结心得体会500字电动机启停组态控制实验总结心得体会在进行电动机启停组态控制实验的过程中,我深刻体会到了组态控制在工业自动化中的重要性和应用价值。

以下是我的心得体会总结。

首先,组态控制技术可以实现电动机的远程控制和监控,极大地提高了生产效率和自动化水平。

通过合理的组态设置,我们可以实现电动机的启动与停止,以及相关的参数调节,并且可以通过远程监控,及时发现和解决问题,提高设备的稳定性和可靠性。

其次,组态控制技术具有良好的灵活性和可扩展性。

通过组态软件,我们可以根据实际需求进行灵活的设置和调整,满足不同设备的控制要求。

同时,组态控制技术还可以与其他自动化设备进行集成,实现更复杂的控制功能和自动化生产流程。

第三,组态控制技术能够提供良好的人机界面,方便操作和管理。

通过友好的界面设计和直观的操作方式,即使是没有专业知识的操作人员,也可以轻松掌握基本的操作技巧。

在实验中,我能够快速上手,并且通过界面上的状态显示和操作按钮,直观地了解和控制电动机的运行情况。

最后,组态控制技术还能够提供完善的故障诊断和报警功能。

通过实时监控和数据采集,我们可以及时发现设备的异常和故障,并通过报警系统及时采取措施,避免设备损坏或事故发生。

这为企业节省了大量的人力和物力成本,并提高了生产线的安全性和稳定性。

综上所述,电动机启停组态控制实验让我深刻认识到了组态控制技术的重要性和应用价值。

通过合理的组态设置和参数调节,可以实现电动机的远程控制和监控,提高生产效率和自动化水平。

组态控制技术的灵活性、可扩展性、良好的人机界面以及故障诊断和报警功能,为企业带来了诸多优势。

我相信,在不断发展和完善中,组态控制技术将在工业自动化领域发挥越来越重要的作用。

大功率电机启停操作规程

大功率电机启停操作规程

大功率电机启停操作规程
《大功率电机启停操作规程》
一、概述
大功率电机是工业生产中常见的设备,其启停操作对设备运行和安全至关重要。

为了保障电机的正常运行,制定了一系列启停操作规程,以确保设备安全可靠运行。

二、启动操作规程
1. 在启动电机前,需要检查电机及其周围的环境是否安全可靠。

确保电机及周围设备无损坏、漏电等安全隐患。

2. 检查电机的电源连接是否牢固,线路是否正常。

3. 在确定环境和电源连接都符合要求后,才可按下启动按钮。

在启动电机时,应该先观察电机运行是否正常,无异常情况后再投入正常生产使用。

三、停止操作规程
1. 在停止电机前,应该将电机的负载卸除,确保电机运行无负荷。

2. 按下停止按钮,观察电机的反应,确保电机停止运行后再进行其他操作。

3. 停止电机后,应该对电机进行清理、维护,以确保电机的良好运行。

四、特殊情况处理
1. 在遇到电机异常运行、漏电、过载等情况时,应该立即停止电机并进行排除故障操作。

2. 遇到紧急情况时,应该立即切断电机电源并进行安全处理。

以上是大功率电机启停操作规程的基本内容,执行时应严格遵守。

任何人在启停电机操作时,都应该按照规程执行,确保设备和员工的安全。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

项目一电动机启停控制
一、实验目的:
1.熟悉并掌握继电器接触器控制系统基本电路环节的接线操作。

2.进一步了解常用电器元件的结构及使用方法。

3.观察与了解继电器接触器控制电路的特点。

二、实验设备和仪器:
名称数量规格型号
三相异步电动机
实验台
各种应用工具一台
一台
一套
根据实验室情况定义
三、实验步骤:
1.熟悉各种电器设备和控制电器接线方式,了解所用电器规格、型号。

2.按实验图1完成控制交流异步电动机起动、停止的电路接线。

3.检查电路,准备试机。

(1)电源开关QS处于断开位置,按原理逐点检查接线,经实验指导教师确认接线正确后,送电试车。

(2)合上电源开关QS,按SB2电动机运转,按SB1停转。

反复按SB1、SB2几次,观察电路工作情况。

若电路工作有问题时,应首先断开电源开关QS,再进行检查,排除故障后方可实验。

实验图1 三相异步电动机直接起动控制电路
四、实验要求:
1.弄清利用接触器、起动按钮组成的起动、停止电路工作原理。

2.学会实验电路接线及故障排除。

五、思考题:
1.如试车中出现故障现象,分析产生原因及处理步骤。

2.电路中如果没有自锁环节,电动机的转动会出现怎样的情况?
接线图如下:。

相关文档
最新文档
