门窗三性作业指导书
门窗工程作业指导书
门窗工程作业指导书1、进场材料控制（1）本工程外窗采用HD80系列铝合金断桥隔热中空玻璃，玻璃间隔层及厚度为6高透光LOW-E12A+6透明。
门采用为断桥铝合金节能中空玻璃平开门、三防门、钢木复合门（卫生间门带磨砂玻璃）、木质丙级防火门、钢制条窗乙级防火门、钢质甲级防火门、三防门（甲级）。
（2）外窗气密性大于等于6级，外门气密性为4级；门窗立面均表示洞口尺寸，门窗加工尺寸要按照装修面厚度由承包商予以调整；门窗立樘：外门窗立樘居中安装，内门窗立樘除有注明者外其余均居中安装；单块玻璃面积大于1.5m2采用钢化玻璃，门玻璃采用钢化玻璃。
（3）外窗除楼梯间外，其余外墙开启扇均安纱窗，窗护栏与外墙平齐；铝合金门窗均为表面氟碳喷涂（三途）平均膜厚≤40μm，颜色为深咖色。
2、监理预控要点：（1）审核门窗设计单位的资质；审核门窗制作和安装单位的资质。
（2）熟悉门窗设计图纸、制作安装合同。
弄清工程所采用的图集；门窗材料的规格；门窗的构造、性能要求；安装结点处理；以及工程的质量进度要求等。
（3）根据设计图纸和合同要求，审核施工单位的《施工组织设计》。
审核施工方的施工方案、进度计划、管理人员及操作人员数量能否满足工程施工的要求。
（4）审查施工单位的进场材料或半成品，满足设计图纸和合同要求，才能用于现场安装。
（5）门窗、玻璃、密封胶等应按设计要求选用，并应有产品合格证书。
（6）木门窗采用的木材，其含水率应符合国家现行标准。
对于板材结构及受（7）拉构件的连接板不应大于１８％；对于木制连接件不应大于１５％；对于胶合木结构不应大于１５％，且同一构件各木板间的含水率差别不应大于５％。
（8）金属门窗选用的配件及固定件，除不锈钢外均应经防腐处理。
主要材料必须留样（铝材、玻璃等）。
（9）门窗的外观、外形尺寸、装配质量、力学性能应符合设计和规范要求。
3、施工过程监理质量控制要点（1）门窗的规格、型号应符合设计要求，五金配件配套齐全，并具有出厂合格证、材质检验报告书并加盖厂家印章。
建筑门窗检测作业指导书
第一章建筑外门窗物理三性1.1适用范围本作业指导书适用于建筑外门窗气密、水密、抗风压性能分级及检测方法。
检测对象只限于门窗试件本身，不涉及窗与其他结构之间的连接部位。
1.2依据标准《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-20081.3检测方法1.3.1试件及其安装（1）试件应按所提供图样生产的合格产品或研制的试件，不得附有任何多余的零配件或采用特殊的组装工艺或改善措施。
测量试件的外形尺寸、分清被测试件的户内、户外面，选用适当的系列竖隔板搭配使用。
（2）将加力梁移至静压箱左端。
（3）将被测试件安放于静主箱前方，使其边框与静压箱右侧的固定隔板、底板升降珩隔板及选好的竖隔板共同组成静压箱室。
（4）将使用的加力梁移至试件边框处，利用加力梁上的夹具将被测试件均匀夹紧。
（5）观察试件的支梁结构形式，参照国家标准，确定主要受力杆件及挠度测试点位置。
将位移传感器夹具固定于测试挠度处的加力梁上，并将位移传感器的出点对准试验点，调整好距离后，固定与位移夹具上。
在采集数据过程中，不允许有任何外力使其产生位移变形。
（6）试件要求垂直，下框要求水平，下部安装框不应高于试件室外侧排水孔，不应因安装而出现变形。
试件安装完成后，符合试件安装情况，可开启部分功能正常，表面不可沾有有无等不洁物。
试件安装完毕后，将试件可开启部分开关5次，最后关紧。
1.3.2蓄水池及水管路准备（1）蓄水池内贮藏至少4/5的水量，并要求水质清洁无杂物。
（2）蓄水池注水后，水路无渗漏。
（3）水调节阀应处于关闭状态。
（4）喷淋控制柜面板上的喷淋控制阀应处于关闭状态。
1.4将控制柜上的电气按键置于关闭状态。
1.5检查管路系统连接处应牢固、可靠，无渗漏现象。
1. 6开机按电源按钮，接通电源。
此时，电源指示灯亮。
1.7气密性能检测1.7. 1试验步骤（1）进入试验界面：双击桌面上门窗快捷方式在运行的图片上点击一下鼠标左键弹出测试项目选择框。
JN-008门窗三性作业指导书
XXXXXX工程技术有限公司门窗三性作业指导书文件编号：QWJN-008版本号：A / 0编制：批准：生效日期： 2020-10-1门窗三性试验作业指导书1.目的检测员必须执行国家标准，按照作业指导书操作，边做试验边做好记录，编制检测报告，并使其操作合乎规范2.适用范围2.1适用于建筑外门窗气密性能、水密性能和抗风压性能的实验室检测3、编制依据《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-20194.仪器设备建筑门窗三性检测设备（LP-MC3V）5.气密性5.1首先进行数据设定，把门窗相关数据填写到数据设定里面，点击系统-退出自动保存。
点击面板上的风机启动（等待10秒变频器自动开启），然后进行实验（需要观察实验的进行与结束，只有当上一个实验结束时，才可点击下一个实验），正预备加压-正附加渗透量-负预备加压-负附加渗透量-（拆除密封胶带）正总渗透量-负总渗透量。
6.水密性6.1预备加压：在预备加压前，将试件上所有可开启部分启闭5次，最后关紧。
检测加压前施加三个压力脉冲，定级检测时压力差绝对值为500Pa，加载速度约为100Pa/s，压力稳定作用时间为3s,泄压时间不少于1s。
工程检测时压力差绝对值取风荷载标准值的10％和500Pa二者的较大值，加载速度约为100Pa/s，压力稳定作用时间为3s，泄压时间不少于1s。
6.2对整个门窗试件均匀地淋水，淋水量为2L/（m2.min）。
在淋水的同时施加稳定压力，逐级加压至出现渗漏为止。
在逐级升压及持续作用过程中，观察记录渗漏部位。
6.3记录每个试件的渗漏压力差值。
以渗漏压力差值的前一级检测压力差值作为该试件水密性能检测值。
以三樘试件中水密性能检测值的最小值作为水密性能定级检测值，并依据GB/T31433进行定级。
7抗风压性7.1预备加压：在预备加压前，将试件上所有可开启部分启闭5次，最后关紧。
检测加压前施加三个压力脉冲，定级检测时压力差绝对值为500Pa，加载速度约为100Pa/s，压力稳定作用时间为3s,泄压时间不少于1s。
建筑门窗三性检测作业指导书
######工程技术有限责任公司建筑门窗三性检测作业指导书文件编号：版本号：分发号：编制：批准：生效日期：年月日建筑门窗三性检测作业指导书1、目的检测建筑工程用外门窗气密性能、水密性能和抗风压性能。
2、范围适用于建筑外门窗气密性能、水密性能和抗风压性能的检测。
3、执行标准3.1《建筑外门窗气密、水密、抗风压性能分级及检测方法》 JG/T 7106-20084、仪器设备4.1智能门窗物理性检测仪SK-MCD18004.1.1设备要求：a)由压力箱，试件安装系统，供压系统，淋水系统及测量系统组成。
b)压力箱最大挠度不应超过5mm或L/1000。
c)供压系统能提供正负双压，3s-5s波动风压。
d)喷嘴与试件等距且不小于500mm，喷水均匀。
e)差压计误差小于示值2%。
f)空气流量测量系统误差小于示值5%，响应速度能满足波动风压测量。
g)位移计精度满量程0.25%。
h)空气系统淋水系统校准周期不应大于6个月。
4.2所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。
5、人员和环境要求检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。
检测环境要求为：温度293K（20℃）、压力101.3kPa（760mm Hg）、空气密度1.202kg/m。
6、样品要求6.1试件应为按图样生产的合格产品或研制的试件，不得附有多与配件或采用特殊组装工艺或改善措施，试件必须按照设计要求组合，装配完好，并保持清洁干燥。
6.2相同规格结构类型的试件至少检测三樘。
7、操作规程传感器安装顺序从上至下2号1号3号。
检测顺序宜按照气密、水密、抗风压变形P1，抗风压反复变形P2、安全检测P3进行。
7.1、试件安装：根据被测试试件的尺寸，选择相当的挡板及加长件，并将盖板升降至试件高度相当的位置；7.2、将试件放在平台，打开气动手柄，将试件锁紧在静压仓上；7.3、做抗风压时，还需将位移计固定于试件；7.4、正确连接外部电源，并合上外部电源开关，主控柜受电；7.5、主控箱左上角电源开关，主控柜电源指示灯亮；7.6、正确连接通讯线并开启控制电脑，在电脑上运行检测程序，并进行相关设置；7.7、照气密性、水密性、抗风压性依次检测；7.8、检测结束，首先关闭电脑，向左旋停主控仪表箱电源开关，切断主控箱电源；7.9、断开外部电源开关，停止主控箱供电，卸下试件；8、注意事项8.1当进行抗风压性能检测或较高压力的水密性能检测时应采取适当的安全措施。
建筑门窗作业指导书
建筑门窗作业指导书批准人：批准日期：2016年03月20日受控状态：受控编号：YCJL-MC-2016持有人：第1页目录建筑门窗检测8.1定义 3 8.2 检测依据与技术要求 4 8.2.1 检测依据 4 8.2.2 分级指标4 8.2.3 试验设备及环境 5 8.2.4 试验准备5 8.2.5 气密性检测方法6 8.2.6 建筑外窗保温性能检测方法7 8.2.7 中空玻璃露点检测 10 8.2.8 建筑门窗用密封胶条 11 8.2.9 建筑外窗气密性现场检测 14第2页第8章门窗检测建筑外窗是建筑物围护结构一部分，同时也起到通风和采光的作用，对建筑物内部环境有着重要的影响。
外窗工程是装饰装修的一个子分部工程，外窗产品也是国家工业产品生产许可证管理的项目之一。
按材料来分，目前市场上较为常见的是铝金窗和塑料窗、其他还有彩钢板、木窗以及其他复合形式。
按开启方向来分，较为常见的是推拉窗和平开窗、固定窗以及组合形式，其他开启方式还有上悬、内倒等。
不管材料和开启方法如何不同，外窗物理性能的试验方法是一致的。
外窗物理性能主要有气密性、水密性、抗风压性、保温性、隔热性、隔声性。
根据《建筑装饰装修工程质量验收规范》GB50210-2001 的第5.1.3 条规定“对金属窗、塑料窗的抗风压性、气密性、水密性进行复验”，目前建筑外窗的物理性能一般特指上述的三性。
随着国家建设节约型社会和对节能建材的推广，保温和隔热性能将会越来越重要，而门窗的型材、门窗玻璃的使用直接影响门窗的物理性能。
8.1 定义外窗：有一个面朝向室外的窗。
气密性能：外窗在关闭状态下阻止空气渗透的能力。
标准状态：标准状态条件为：温度293K（20℃）、压力101.3kPa、空气密度1.202kg/m3。
整窗空气渗透量：在标准状态下，单位时间通过整窗的空气量（m3/h）。
开启缝长度：外窗开启扇周长的总和，以内表面测定值为准。
如遇两扇相互搭接时，其搭接部分的两段缝长按一段计算（m）。

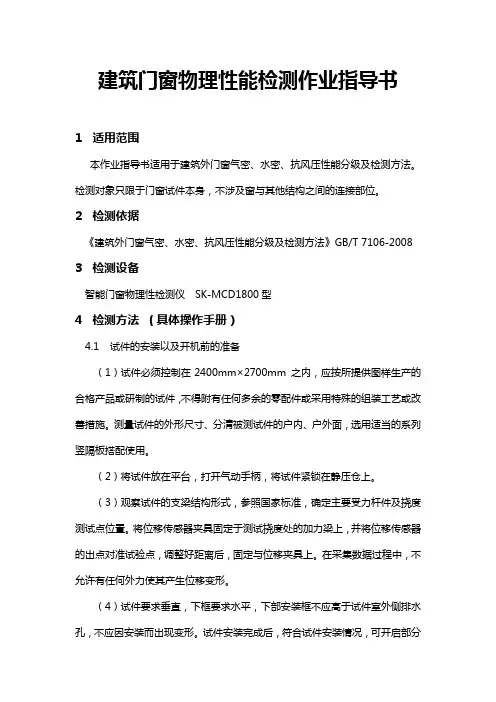

建筑门窗三性作业指导书
建筑门窗物理性能检测作业指导书1适用范围本作业指导书适用于建筑外门窗气密、水密、抗风压性能分级及检测方法。
检测对象只限于门窗试件本身，不涉及窗与其他结构之间的连接部位。
2检测依据《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-2008 3检测设备智能门窗物理性检测仪SK-MCD1800型4检测方法（具体操作手册）4.1试件的安装以及开机前的准备（1）试件必须控制在2400mm×2700mm 之内，应按所提供图样生产的合格产品或研制的试件，不得附有任何多余的零配件或采用特殊的组装工艺或改善措施。
测量试件的外形尺寸、分清被测试件的户内、户外面，选用适当的系列竖隔板搭配使用。
（2）将试件放在平台，打开气动手柄，将试件紧锁在静压仓上。
（3）观察试件的支梁结构形式，参照国家标准，确定主要受力杆件及挠度测试点位置。
将位移传感器夹具固定于测试挠度处的加力梁上，并将位移传感器的出点对准试验点，调整好距离后，固定与位移夹具上。
在采集数据过程中，不允许有任何外力使其产生位移变形。
（4）试件要求垂直，下框要求水平，下部安装框不应高于试件室外侧排水孔，不应因安装而出现变形。
试件安装完成后，符合试件安装情况，可开启部分功能正常，表面不可沾有有无等不洁物。
试件安装完毕后，将试件可开启部分开关5次，最后关紧。
（5）蓄水池内贮藏至少4/5的水量，并要求水质清洁无杂物。
（6）蓄水池注水后，水路无渗漏。
检查管路系统连接处应牢固、可靠，无渗漏现象。
（7）水调节阀应处于关闭状态。
（8）喷淋控制柜面板上的喷淋控制阀应处于关闭状态。
4.2设备的开机及使用前校正1.打开主控制柜左上角电源开关并同时开启风机启动按钮，打开电脑开关，打开风机控制开关，让风机稳定运行5分钟。
2.双击桌面快捷图标，打开本设备运行界面→左上角设置→系统设置→传感器归零→填写完相应的实验内容→确定→点击左上角设备→设备校正→输入用户口令123321 →传感器同步→确定（进入校正对话框的显示栏后将会出现数字，显示为0时，校正完成退出）此时即可进入检测阶段。
建筑门窗三性能说明书
建筑门窗物理性能测控系统恒应力科技XX地址：市海淀区中关村XX街49号：8//.bcsstc.电邮：bcsstc163bj.技术支持：QQ：506361894前言风压性能分级与检测方法?建筑门窗动风压三性检测国家标准研制，用于建筑门窗试验室动风压性能检测的装置。
该装置用于检测建筑门窗气密、水密、抗风压性能。
本设备可采用自动操作方式，压力控制、数据采集、分级指标计算以与生成报告和记录的过程由计算机自动完成。
本设备具有构造简单、使用方便、准确可靠、性能价格比高的优点，适合各级地方质量监视检测部门和幕墙生产厂家使用。
1．本设备执行或参考以下标准：GB/T7106--2021?建筑外窗气密、水密、抗风压性能分级与检测方法?GB/T7106--2002?建筑外窗抗风压性能分级与检测方法?GB/T7107--2002?建筑外窗气密性能分级与检测方法?GB/T7108--2002?建筑外窗水密性能分级与检测方法?GB/T13685-1992?建筑外门抗风压性能分级与检测方法?GB/T13686-1992?建筑外门空气渗透和雨水渗漏性能分级与检测方法?GB/T5823 ?建筑门窗术语?GB/T5824 ?建筑门窗洞口尺寸系列?技术指标根据国家标准要求，本设备主要技术指标如下：1．抗风压性能：〔1〕压差：≥±15000Pa〔2〕加压方式：稳定加压〔≥±1500Pa、精度≤2%〕、波动加压(±500Pa周期≥3s、精度≤2%周期2s~6s)〔3〕位移量：0 –8 mm2．气密性能：(1)(1)空气流量：0~200m3/h(2)(2)压差精度：≤2%3．水密性能：（2）〔1〕稳定加压淋水量：2 l/m2.min（3）〔2〕波动加压淋水量：3 l/m2.min（4）〔3〕压差精度：≤2% 周期3s~5s。
5．检测结果整理：数据计算、定级、检测报告、原始记录可全部由计算机处理。
*其它指标如有变动，恕不另行通知电脑操作台静压箱局部全景图设备组成本设备由模拟压力系统、淋水系统、控制系统、检测系统、数据采集处理系统等组成。
幕墙专业-窗三性实验作业指导书
建筑外窗三性检测试验作业指导书一、范围：本细则适用于建筑外窗（含落地窗）的抗风性能分级及建筑外窗气密性能分级，建筑外窗水密性能分级及检测方法。
二、适用标准：GB/T7106—2002《建筑外窗抗风压性能分级及检测方法》，GB/T7107—2002《建筑外窗气密性能分级及检测方法》，GB/T7108—2002《建筑外窗水密性能分级及检测方法》。
三、所用设备：XMCY—C型门窗检测仪四、试件数量及选取方法：同一窗型至少选取三樘试件。
采用随机抽样的方法在生产厂或使用单位选取。
五、试件的要求：5.1 试件应为生产厂准备出厂或使用单位准备使用的产品。
不得附有任何多余零配件或采用特殊的组装工艺或改善措施。
5.2 试件镶嵌应符合设计要求。
如设计或施工方面对镶嵌工艺无指定要求时，须按照有关标准执行。
5.3 试件必须按照设计要求油钸，装修完好。
六、试件安装6.1 测量试件外形及尺寸大小，结构型式确定隔板及夹具位置，选用合适的密封隔板；计算试件面积，确定淋水量大小及喷头的数量接好喷水管路。
6.2 观察试件型材的制造方式（主要是四个角的搭接方式），必要时采用辅助措施减小缝隙。
6.3 均匀分布夹具，均匀夹紧，并在夹紧时使用备用木块，以防止机械压力造成的试件变形。
6.4 试件安装后要求垂直，下框水平，不允许有因安装出现的变形。
6.5 安装好位移测试器，并将位移计调零。
6.6 试件安装后，表面不可沾有油污等不洁物。
七、试验前应检查控制台各开关应处于关闭状态，压力箱无异常。
八、确认一切正常后接通电源，此时风机和水泵的开关亮红灯，水泵，蓄水箱注水，水泵泵轮内注入清洁水。
各数字显示器预热30分钟后方可进行试验。
九、门窗检测仪软件操作说明9.1 双击自动检测系统进入主界面后，点击“系统数据”，将有关数据填写好（特别是需数字填入的部分），保存退出。
9.2 点击“自动检测”，进入检测界面，点击“开始检测”，风机启动待运行平稳后，点“气压表清零”，将大小气压表调0，然后点击“外窗检测”，进入气密性检测，也可通过“上一步”或“下一步”进入水密性和抗风压项目检测。
门窗作业指导书
切割下料工序1.下料尺寸、下料数量及形式是由窗型特点来确定的 , 包括任意角度的切割、 45°或 90°的切割以及 "V" 形缺口的切割等不管是任何系列的塑料型材 , 都是有框、扇、挺及其他辅助型材构成。
2.型材进厂后应避免露天堆放 , 以免风吹雨打 , 使型材表面失去光泽 , 且放置在露天的型材易被污染、弄脏、淋雨变湿 , 给后加工造成困难。
3.型材应放置在平整的地坪上 , 或在地上铺一层木屑板 , 再将型材放在其上 , 以保证型材平整不弯曲。
4.型材的最大堆垛高度应视型材的形状而定 ,以不超过 1m。
塑料型材在切割下料前应在室温下存放 24h 以上。
根据切下的型材两端头式样的不同 ,切割下料 , 在保证端头角度的同时 , 一定要注意切割角度的方向。
5.在切割时调节好相应的角度和所需长度 , 直接切割即可。
6.任意角度的切割方式在单头锯上进行 , 先调节好角度切下型材一端 , 再调节另一角度及长度 , 进行第二次切割。
中挺的切割下料在 V 形锯上操作 ,V 形锯的进刀尺寸调节到所切中挺型材宽度的一半 , 将长度锁定后先开一边 V 形口 , 然后将型材翻身再次进行 V 形口切割。
7.塑料型材必须在经检验合格后方可进行切割。
在切割加工前至少应在室内温度下存放 24h 。
型材切割应严格按下料单进行 ,不可随意收放尺寸。
塑料型材的切削速度应控制锯片转速为 60~70m/s 左右 , 确保适当的进刀速度 , 使保证所切割出的型材断面平整光滑。
a)精确调整锯片角度为 45 ° ( 两锯片夹角为 90 。
) 或所需要的角度。
在进行型材的切割时 , 应保证型材的夹紧面与焊接加工时的夹紧面是一个夹紧面 ,选择型材的最宽表面进行。
夹紧压脚应垂直于操作面 ,严禁型材在切割过程中产生移动。
b)切割下料长度必须严格按照给定长度调整长度限位 ,长度误差应不超过 0;5mm 对于任意角度 , 就需要仔细的调节 , 以避免出现角度误差 , 型材的最大下料角度误差应不大于 30 分 ( 半度 ), 并尽量控制在正公差 ;相对于杆件方向的不垂直度 , 长边与短边之差不大于0.5mm; 在切割完的型材端面不应有缺口、崩料等现象 ,不应有各种类型的裂纹。
门窗三性操作规程
门窗三性操作规程一、引言门窗是建筑物的重要组成部分，正确操作和使用门窗是保障建筑物的功能和安全的关键。
为了规范门窗的操作行为，保证门窗的长期使用效果和安全性，制定门窗三性操作规程是非常有必要的。
本规程旨在明确门窗的操作时应遵循的原则和规范。
二、操作规程1.操作前的准备（1）检查门窗的外观：操作前应先检查门窗的外观，确认门窗表面无破损、划痕或变形等情况，以免影响其正常使用。
（2）检查门窗的密封性：门窗应具备良好的密封性能，操作前应检查门窗的密封条是否完好，确保其密封效果良好。
（3）检查门窗的开闭机构：操作前应检查门窗的开闭机构是否灵活可靠，确保门窗的开闭顺畅。
2.开启门窗（1）使用正确的力量：开启门窗时应用适当的力量，不可施加过大的压力或力量过快，以免损坏门窗及其开闭机构。
（2）避免撞击：开启门窗时应注意避免门窗与周围物体的撞击，以免造成门窗的破损或损伤人员。
（3）避免过度开启：门窗在开启时应避免过度张开，以免超出门窗的设计范围，造成门窗的变形或损坏。
3.关闭门窗（1）使用适当的力量：关闭门窗时应用适当的力量，不可施加过大的压力或力量过快，以免损坏门窗及其开闭机构。
（2）避免撞击：关闭门窗时应注意避免门窗与周围物体的撞击，以免造成门窗的破损或损伤人员。
（3）确保完全关闭：关闭门窗时应确保门窗完全关闭，检查门窗的密封条是否与门窗框紧密贴合，确保其密封效果良好。
4.维护保养（1）定期清洁门窗：门窗应定期清洁，以保持其表面的干净和光滑。
（2）检查门窗的密封性：定期检查门窗的密封条是否完好，如有发现老化或破损应及时更换。
（3）润滑门窗的开闭机构：定期给门窗的开闭机构加注适量的润滑剂，以保持其灵活可靠的开闭功能。
（4）检查门窗的安全性：定期检查门窗的安全性能，如门窗的安全锁是否正常使用，门窗的玻璃是否有脱落或破损等情况。
三、结论门窗三性操作规程的制定与实施，可以有效地规范门窗的操作行为，保证门窗的长期使用效果和安全性。
建筑门窗作业指导书
建筑门窗作业指导书批准人：批准日期：2016年03月20日受控状态：受控编号：YCJL-MC-2016持有人：第1页目录建筑门窗检测8.1定义 3 8.2 检测依据与技术要求 4 8.2.1 检测依据 4 8.2.2 分级指标 4 8.2.3 试验设备及环境 5 8.2.4 试验准备 5 8.2.5 气密性检测方法 6 8.2.6 建筑外窗保温性能检测方法7 8.2.7 中空玻璃露点检测10 8.2.8 建筑门窗用密封胶条118.2.9 建筑外窗气密性现场检测14第2页第8章门窗检测建筑外窗是建筑物围护结构一部分，同时也起到通风和采光的作用，对建筑物内部环境有着重要的影响。
外窗工程是装饰装修的一个子分部工程，外窗产品也是国家工业产品生产许可证管理的项目之一。
按材料来分，目前市场上较为常见的是铝金窗和塑料窗、其他还有彩钢板、木窗以及其他复合形式。
按开启方向来分，较为常见的是推拉窗和平开窗、固定窗以及组合形式，其他开启方式还有上悬、内倒等。
不管材料和开启方法如何不同，外窗物理性能的试验方法是一致的。
外窗物理性能主要有气密性、水密性、抗风压性、保温性、隔热性、隔声性。
根据《建筑装饰装修工程质量验收规范》GB50210-2001 的第5.1.3 条规定“对金属窗、塑料窗的抗风压性、气密性、水密性进行复验”，目前建筑外窗的物理性能一般特指上述的三性。
随着国家建设节约型社会和对节能建材的推广，保温和隔热性能将会越来越重要，而门窗的型材、门窗玻璃的使用直接影响门窗的物理性能。
8.1 定义外窗：有一个面朝向室外的窗。
气密性能：外窗在关闭状态下阻止空气渗透的能力。
标准状态：标准状态条件为：温度293K（20℃）、压力101.3kPa、空气密度1.202kg/m3。
整窗空气渗透量：在标准状态下，单位时间通过整窗的空气量（m3/h）。
开启缝长度：外窗开启扇周长的总和，以内表面测定值为准。
如遇两扇相互搭接时，其搭接部分的两段缝长按一段计算（m）。
门窗三性操作手册
门窗三性操作手册1. 引言本操作手册旨在为使用者提供关于门窗的三性操作方法和注意事项的详细指导。
通过正确的操作和维护，可以提高门窗的使用寿命和安全性。
请在使用前仔细阅读本手册，并按照其中的指导进行操作。
2. 安全操作2.1 安装：在安装门窗时，请遵循厂家提供的安装指南，确保门窗与墙壁之间有足够的空隙以保证正常开启和关闭。
安装过程中，需要注意使用大力螺丝固定门窗框架，确保其稳固。
2.2 使用：当使用门窗时，请确保门窗闭合完全并且锁紧。
轻拍门窗表面可验证其闭合程度和锁性能。
在关闭门窗时，避免使用力过大，以免损坏门窗框架。
同时，禁止将门窗用作支撑物或坐在门窗上。
2.3 维护：要保持门窗良好的工作性能，定期清洁门窗表面和滑轨。
使用中，注意不要将油污、腐蚀性液体等物质溅到门窗上，以免损坏其表面。
发现门窗有任何损坏或异常情况，应立即进行维修和更换。
3. 正确使用3.1 打开与关闭：在操作门窗时，请勿过度使用力量，使用平稳匀速的力量打开和关闭门窗，以免损坏门窗结构。
在关闭门窗时，确保门窗完全嵌入门窗框架，锁具也必须正确插入。
3.2 开启角度：某些门窗可能有限制开启角度的装置，对于这类门窗，不要强行打开超过限制角度，以免对门窗和周围环境造成损坏。
3.3 滑轨检查：门窗滑轨是门窗正常运行的重要组成部分，定期检查滑轨是否有积尘、杂物或损坏。
如有发现，及时清理和维修。
4. 注意事项4.1 关门时注意人员位置：在关门时，特别是使用带弹簧装置的门窗时，应注意周围人员的位置，以免夹伤或伤害他人。
4.2 防火措施：门窗的防火性能是非常重要的，特别对于高层建筑来说。
使用时应确保门窗密封性良好，避免火灾蔓延。
4.3 紧急逃生：门窗是紧急逃生的主要出口通道之一，保持门窗畅通，并保持相关的紧急开启装置功能良好。
4.4 定期维护：定期检查门窗的各个部件和功能，如发现问题及时进行维修和更换。
5. 结论本操作手册详细介绍了门窗的三性操作方法和注意事项，包括安全操作、正确使用和注意事项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
襄樊东锦工程质量检测有限公司作业指导书（门窗三性质量检测）批准人：审核人：编制：编制目的检测外窗在风压作用下是否发生损坏和功能是否发生障碍。
检测标准GB/T 7106-2002使用仪器SK-MCD 1800型智能门窗物理性检测仪环境要求温度（0℃～40℃），湿度≦80％。
人员要求熟悉SK-MCD 1800型智能门窗物理性检测仪，掌握标准、规范，持证上岗。
抽样方法同一窗型、规格、尺寸最少取三樘试件。
操作步骤（一）、准备工作1、确定测点和安装位移计中间测点在测试杆件中点位置，两端测点在距该杆件端点向中点方向10mm处。
当试件的相对扰度最大的杆件难以判定时，也可选取两根或多根测试杆件，分别布点测量。
2、预备加压在进行正负变形检测前，分别提供三个压力脉冲，压力差P绝对值为500P，加载速度约为100a P/s，压力稳定作用时间为3s，泻压时a间不少于1s 。
（二）、变形检测先进行正压力检测，后进行负压检测。
检测压力逐级升、降。
每级压力差值不超过250a P ，每级检测压力差稳定时间约10s 。
压力升降直到面法线扰度值达到/300l ±为止，不超过2000a P 。
记录每级压力差作用下的位移量。
根据达到/300l ±面法线扰度时的检测压力级的压力值，利用压力差和变形之间的关系求出/300l ±面法线扰度时的对应压力值作为变形检测压力差值，标以1p ±。
（工程检测中，/300l 所对应的压力差已超过/3p 时，检测至/3p 为止）。
（三）、反复加压检测检测前取下位移计，装上安全设施。
检测压力从0升到2p 后降到0，211.5p p =，不超过3000a P ，反复5次。
再从0降到2p -后升到0，211.5p p -=-，不超过-3000a P ，反复5次。
加压速度为300a P /s~500a P /s ，泻压时间不少于1s ，每次压力差时间为3s 。
（当工程设计值小于2.51p 时以0.6倍工程设计值进行反复加压检测）。
正负反复加压后各将试件可开关部分开关5次，最后关紧。
记录试验过程中发生损坏（指玻璃破裂、五金件损坏、窗扇掉落或被打开以及可以观察到的不可恢复的变形等现象）和功能障碍。
（四）、定级检测或工程检测 1、定级检测：使检测压力从0升到3P 后降到0，312.5P p =。
再降到3P -后升到0，312.5P p -=-。
加压速度为300a P /s~500a P /s ，泻压时间不少于1s ，每次压力差时间为3s 。
正负加压后将各试件开关5次，最后关紧。
记录试验过程中发生损坏和功能障碍的部位2、工程检测：当工程设计值小于或等于2.51p 时，才按工程检测进行。
压力加至设计值/3p 后降至0再降至-/3p 后升至0。
加压速度为300a P /s~500a P /s ，泻压时间不少于1s ，每次压力差时间为3s 。
加正负压后将各试件开关5次，最后关紧。
记录试验过程中发生损坏和功能障碍的部位。
（当工程设计值大于2.51p 时，以定级检测取代工程检测）。
（五）、检测结果评定1、变形检测的评定注明相对面法线扰度达到l/300时的压力差值1p ±。
2、反复加压检测的评定检测试件未损坏，注明±2p 或±/2p ，若试件出现损坏或功能障碍，记录损坏情况和部位，并按损坏压力值的前一级压力差值定级。
工程检测时，如果出现损坏或功能障碍的压力差值低于或等于工程设计值时，该窗判为不满足工程设计要求。
3、定级检测的评定检测试件未损坏，注明±3P 值，按±3P 中绝对值较小者定级。
若试件出现损坏或功能障碍，记录损坏情况和部位，并按损坏压力值的前一级压力差值定级。
4、工程检测的评定检测试件未损坏，注明±/3p 值，判为满足工程设计要求。
否则为不满足设计要求。
若2.51p 低于工程设计要求时，进行定级检测，但不能判为满足工程设计要求。
5、三试件综合评定定级检测时，以三试件定级值的最小值为该组试件的定级值。
工程检测时，三试件必须全部满足工程设计要求。
（六）检测报告1、 试件品种、系列、型号、规格、型材截面、试件立面和剖面的图纸及主要尺寸； 2、 玻璃品种厚度和镶嵌方法； 3、 密封方式，密封材料； 4、 五金配件的配置5、 以压力差和扰度的关系曲线图表示检测记录值；6、 定级检测给出1p 、2p 、3P 值及所属级别。
工程检测给出的/1p 、/2p 、/3p 值，并说明是否满足工程设计要求。
编制目的检测外窗在关闭状态下阻止空气渗透的能力检测标准GB/T 7107-2002使用仪器SK-MCD 1800型智能门窗物理性检测仪环境要求温度（0℃～40℃），湿度≦80％。
人员要求熟悉SK-MCD 1800型智能门窗物理性检测仪，掌握标准、规范，持证上岗。
抽样方法同一窗型规格尺寸最少三樘试件操作步骤（一）、预备加压在进行正负变形检测前，分别提供三个压力脉冲，压力差P绝对值为500P，加载速度约为100a P/s，压力稳定作用时间为3s，泻压时a间不少于1s。
（二）、检测程序1、附加渗透量的测定：充分密封试件上可开启缝隙和镶嵌缝隙，或用不透气的盖板盖严，再逐级加压，每级压力作用时间约10s，先逐级正压，后逐级负压。
记录各级测量值。
2、总渗透量的测定：去除试件上所加密封措施或打开密封盖板后进行检测。
（检测程序同1）。
（三）、检测值的处理 1、 计算计算升压和降压中在100a p 压差下两个附加渗透量测定值的平均值f q -和两个总渗透量测定值的平均值z q -，试件在100a p 压差下的空气渗透量t q （3/m h ）为： t q =z q --f q -再转换成标准状态下的渗透量值/q （3/m h ） /q =293101.3t q pT⨯⨯/q —标准状态下通过试件空气渗透量值，3/m h ； p —试验室气压值，Kpa ； T —试验室气温度值，K ；t q —试件渗透量测定值，3/m h 。
100Pa 下单位开启缝长空气渗透量/1q =//q l （3/()m m h ） 100Pa 下单位面积空气渗透量 /2q =//q A （32/()m m h ）2、 分级指标的确定将100Pa 检测压力差下的测定值/1q ±或/2q ±换算成10Pa 检测压力差下的相应值1q ±（3/()m m h ）或2q ±（32/()m m h ）/11/4.65q q ±=±±/22/4.65q q =±/1q —100Pa 作用压力差下单位缝长空气渗透量值1q —10Pa 作用压力差下单位缝长空气渗透量值/2q —100Pa 作用压力差下单位面积空气渗透量值2q —10Pa 作用压力差下单位面积空气渗透量值（四）、检测报告1、试件品种、系列、型号、规格、型材截面、试件立面和剖面的图纸及主要尺寸；2、品种厚度和镶嵌方法；3、明确注出有无密封条。
若有密封条则应注出密封条的性质；4、五金配件的配置5、明确注出有无采用密封胶类材料填写缝。
若采用则应注出密封材料的材质；6 、按单位缝长和按单位面积的计算结果，正负压所属级别及综合所属级别标明于检测结果内。
编制目的检测外窗在风雨同时作用下，阻止雨水渗透的能力。
检测标准GB/T 7108-2002使用仪器SK-MCD 1800型智能门窗物理性检测仪环境要求温度（0℃～40℃），湿度≦80％。
人员要求熟悉SK-MCD 1800型智能门窗物理性检测仪，掌握标准、规范，持证上岗。
抽样方法同一窗型规格尺寸最少三樘试件操作步骤（一）、准备工作预备加压在进行正负变形检测前，分别提供三个压力脉冲，压力差P绝对值为500P，加载速度约为100a P/s，压力稳定作用时间为3s，泻压时a间不少于1s。
待压力差回0后，将试件所开启部分开关5次，最后关紧。
（二）、稳定加压法1、淋水：对整个试件均匀地淋水。
淋水量为2L m；2/(min)2、加压：在稳定淋水的同时，定级检测时，加压至出现严重渗漏，工程检测时，加压至设计指标值；3、观察：在逐级升压及持续作用过程中，观察并参照上表记录渗漏情况。
（三）、检测值的处理记录每个试件严重渗漏的检测压力差值。
以严重渗漏时所受压力差值的前一级检测压力差值作为该试件水密性能检测值。
如果检测至委托方确认的检测值尚未渗漏，则此值为该试件的检测值。
三试件水密性检测值综合方法为一般取三樘检测值的算术平均值。
若三樘检测值中最高值和中间值相差两个检测压力级以上时，将最高值降至比中间值高两个检测压力级后，再进行算术平均。
（三个检测值中，较小的两值相等时，其中任一值可视为中间值）。
最后，以次三樘窗的综合检测值向下套级。
综合检测值应大于或等于分级指标值。
（四）检测报告1、试件品种、系列、型号、规格、型材截面、试件立面和剖面的图纸及主要尺寸；2、璃品种厚度和镶嵌方法；3、明确注出有无密封条。
若有密封条则应注出密封条的性质；4、五金配件的配置5、明确注出有无采用密封胶类材料填写缝。
若采用则应注出密封材料的材质；6 、按试件所属等级标明于检测结果栏内。
并注明是以稳定压或波动压检测结果进行定级。
